1 Empresa Departamental de Acueducto, Alcantarillado y Aseo del Tolima EDAT S.A. E.S.P. SUMINISTRO E INSTALACION DE LA MICROMEDICIONO PARA LA PUESTA EN MARCHA DE LA NUEVA RED DE DISTRIBUCION DEL ACUEDUCTO URBANO DEL MUNICIPIO DE ALVARADO, TOLIMA

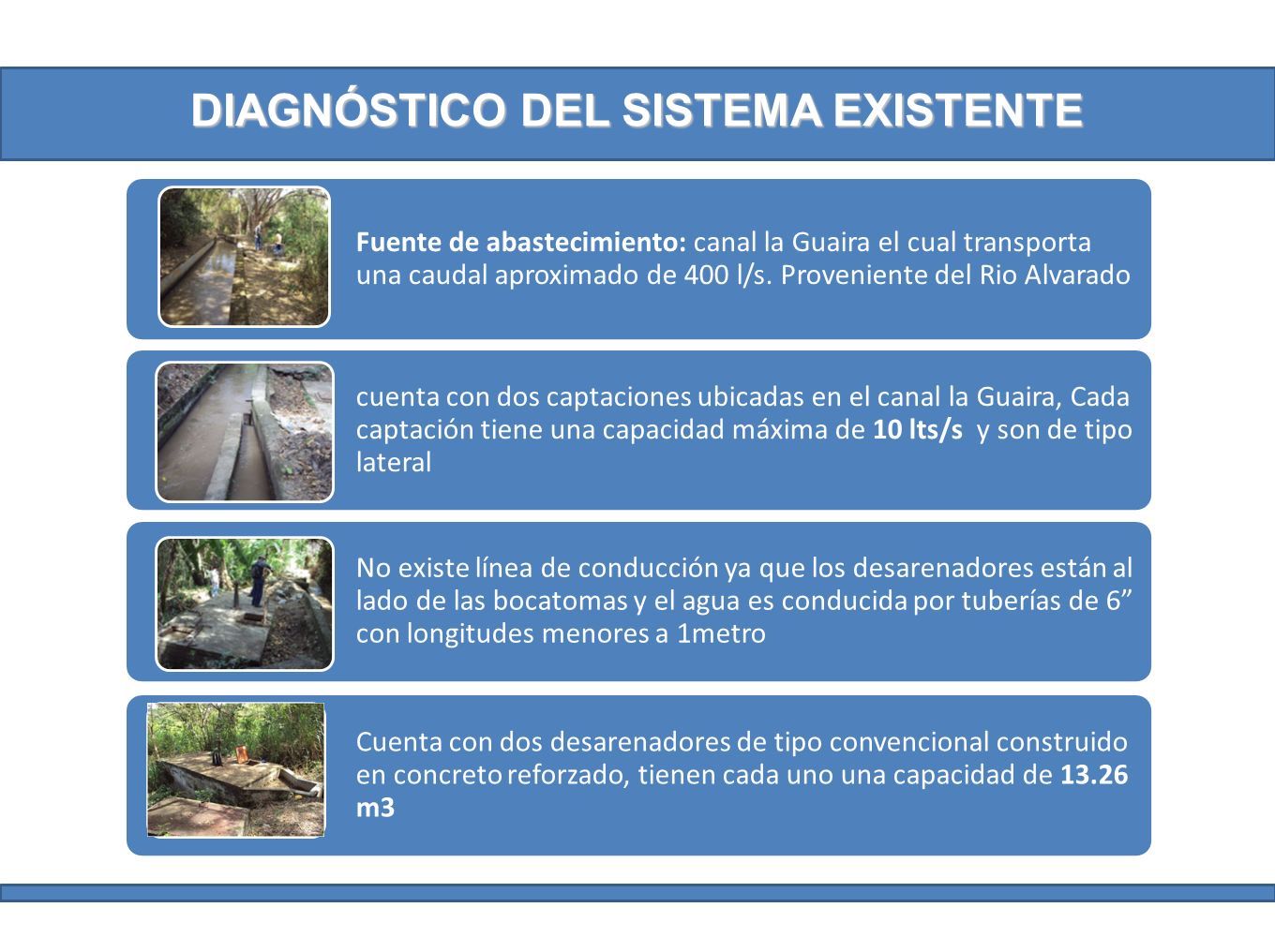

2 DIAGNÓSTICO DEL SISTEMA EXISTENTE Fuente de abastecimiento: canal la Guaira el cual transporta una caudal aproximado de 400 l/s. Proveniente del Rio Alvarado cuenta con dos captaciones ubicadas en el canal la Guaira, Cada captación tiene una capacidad máxima de 10 lts/s y son de tipo lateral No existe línea de conducción ya que los desarenadores están al lado de las bocatomas y el agua es conducida por tuberías de 6” con longitudes menores a 1metro Cuenta con dos desarenadores de tipo convencional construido en concreto reforzado, tienen cada uno una capacidad de 13.26 m3

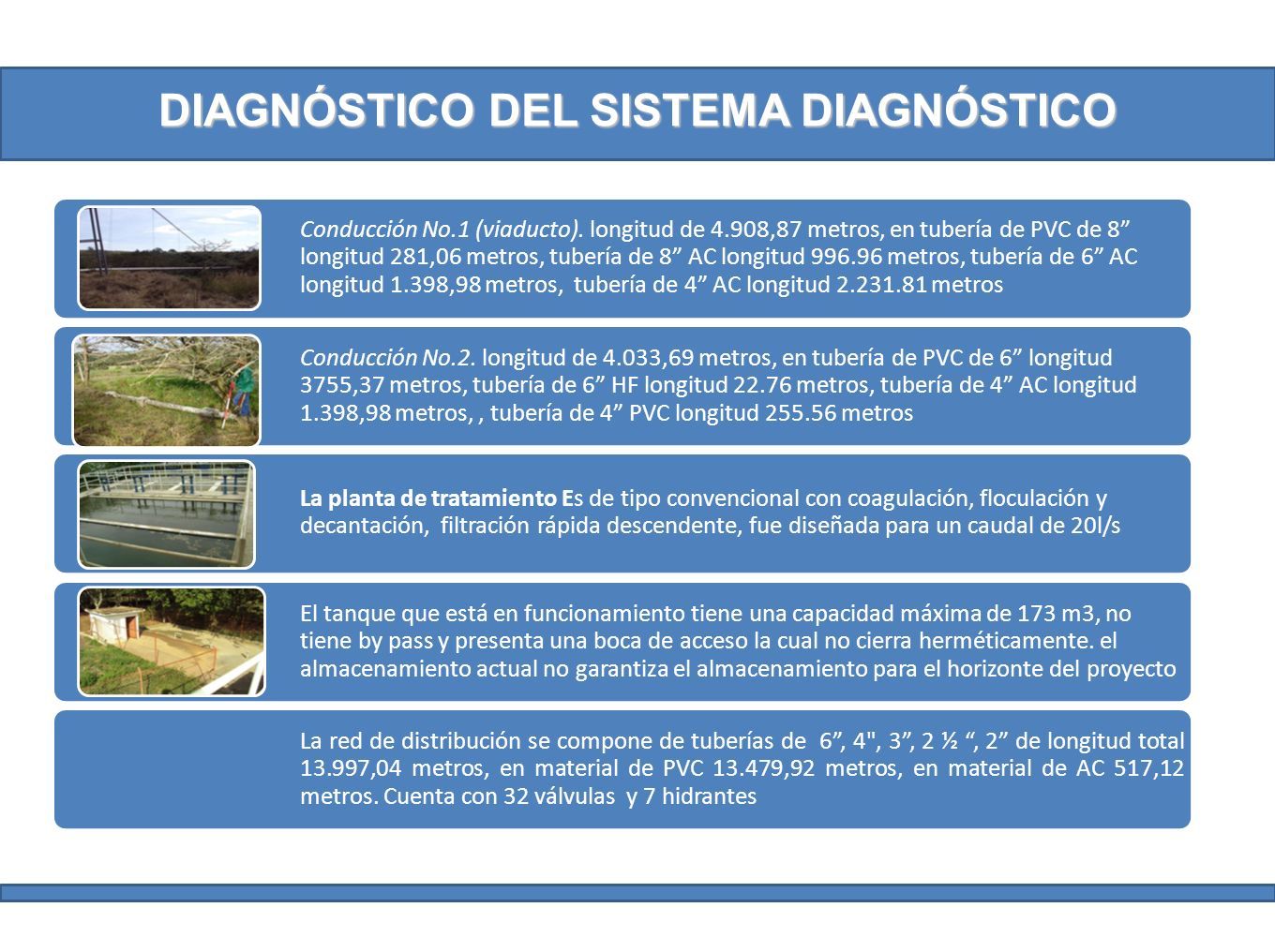

3 DIAGNÓSTICO DEL SISTEMA DIAGNÓSTICO Conducción No.1 (viaducto). longitud de 4.908,87 metros, en tubería de PVC de 8” longitud 281,06 metros, tubería de 8” AC longitud 996.96 metros, tubería de 6” AC longitud 1.398,98 metros, tubería de 4” AC longitud 2.231.81 metros Conducción No.2. longitud de 4.033,69 metros, en tubería de PVC de 6” longitud 3755,37 metros, tubería de 6” HF longitud 22.76 metros, tubería de 4” AC longitud 1.398,98 metros,, tubería de 4” PVC longitud 255.56 metros La planta de tratamiento Es de tipo convencional con coagulación, floculación y decantación, filtración rápida descendente, fue diseñada para un caudal de 20l/s El tanque que está en funcionamiento tiene una capacidad máxima de 173 m3, no tiene by pass y presenta una boca de acceso la cual no cierra herméticamente. el almacenamiento actual no garantiza el almacenamiento para el horizonte del proyecto La red de distribución se compone de tuberías de 6”, 4", 3”, 2 ½ “, 2” de longitud total 13.997,04 metros, en material de PVC 13.479,92 metros, en material de AC 517,12 metros. Cuenta con 32 válvulas y 7 hidrantes

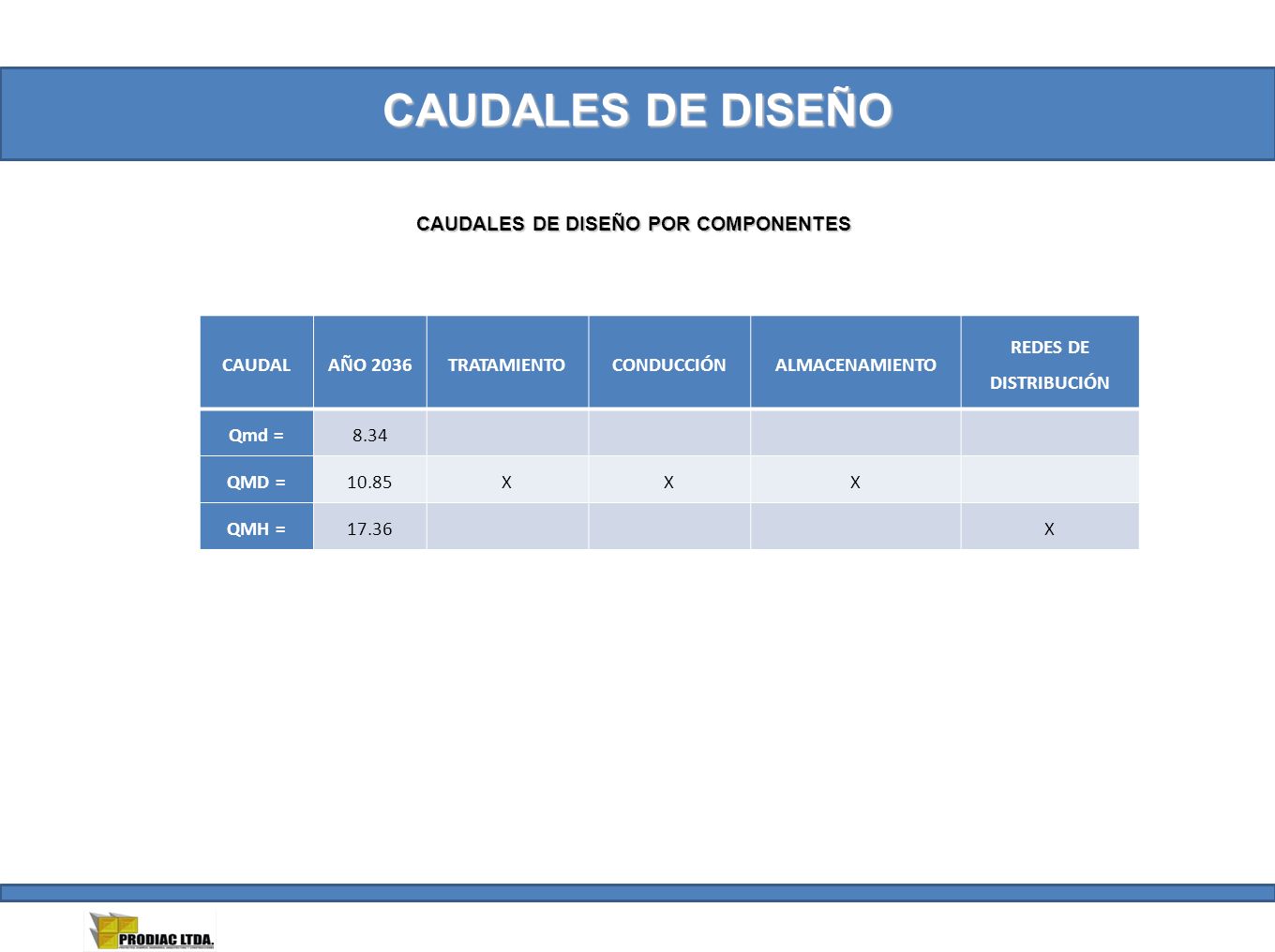

4 CAUDALES DE DISEÑO CAUDALES DE DISEÑO POR COMPONENTES CAUDALAÑO 2036TRATAMIENTOCONDUCCIÓNALMACENAMIENTO REDES DE DISTRIBUCIÓN Qmd =8.34 QMD =10.85XXX QMH =17.36 X

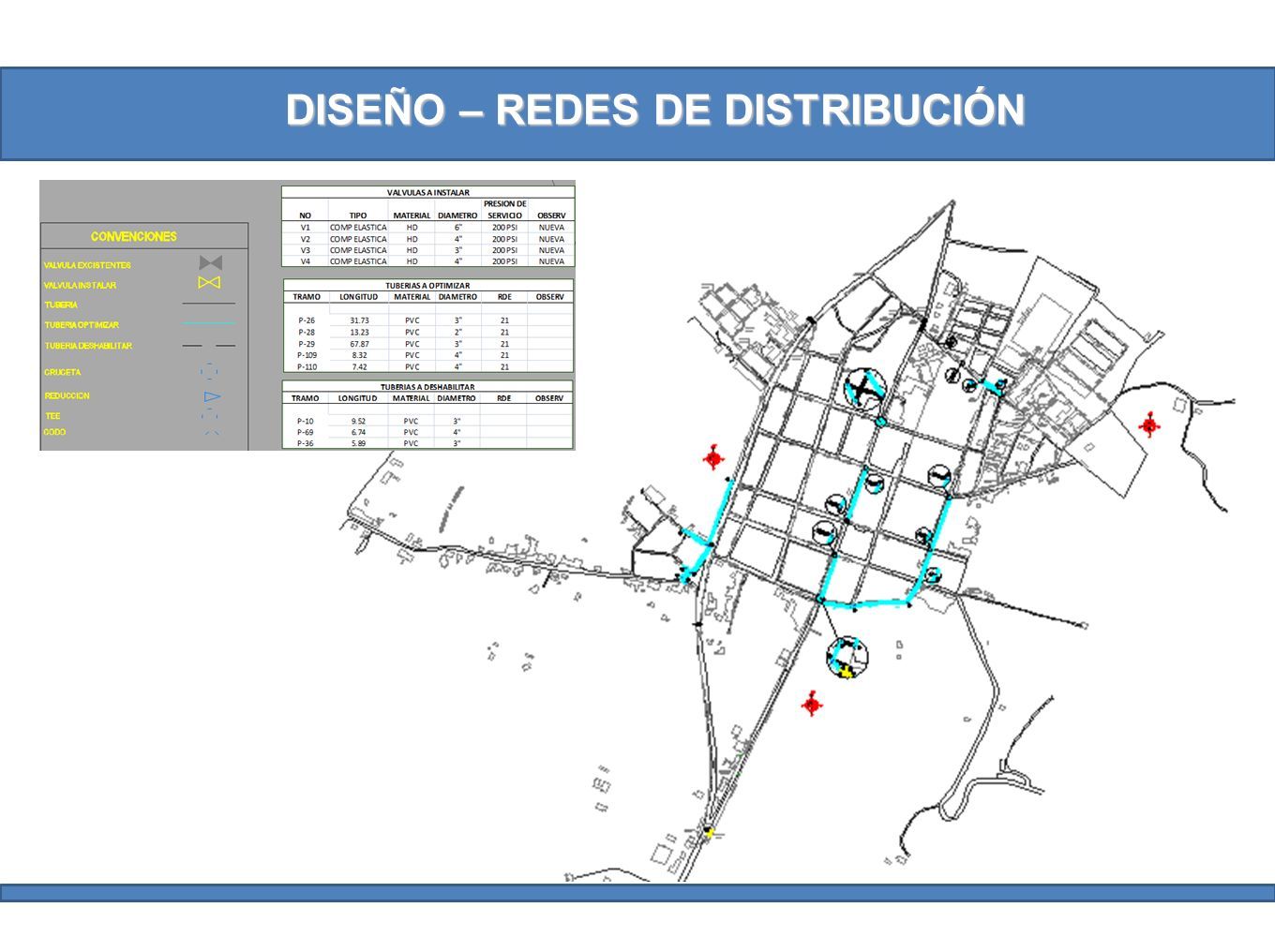

5 DISEÑO – REDES DE DISTRIBUCIÓN DISEÑO – REDES DE DISTRIBUCIÓN

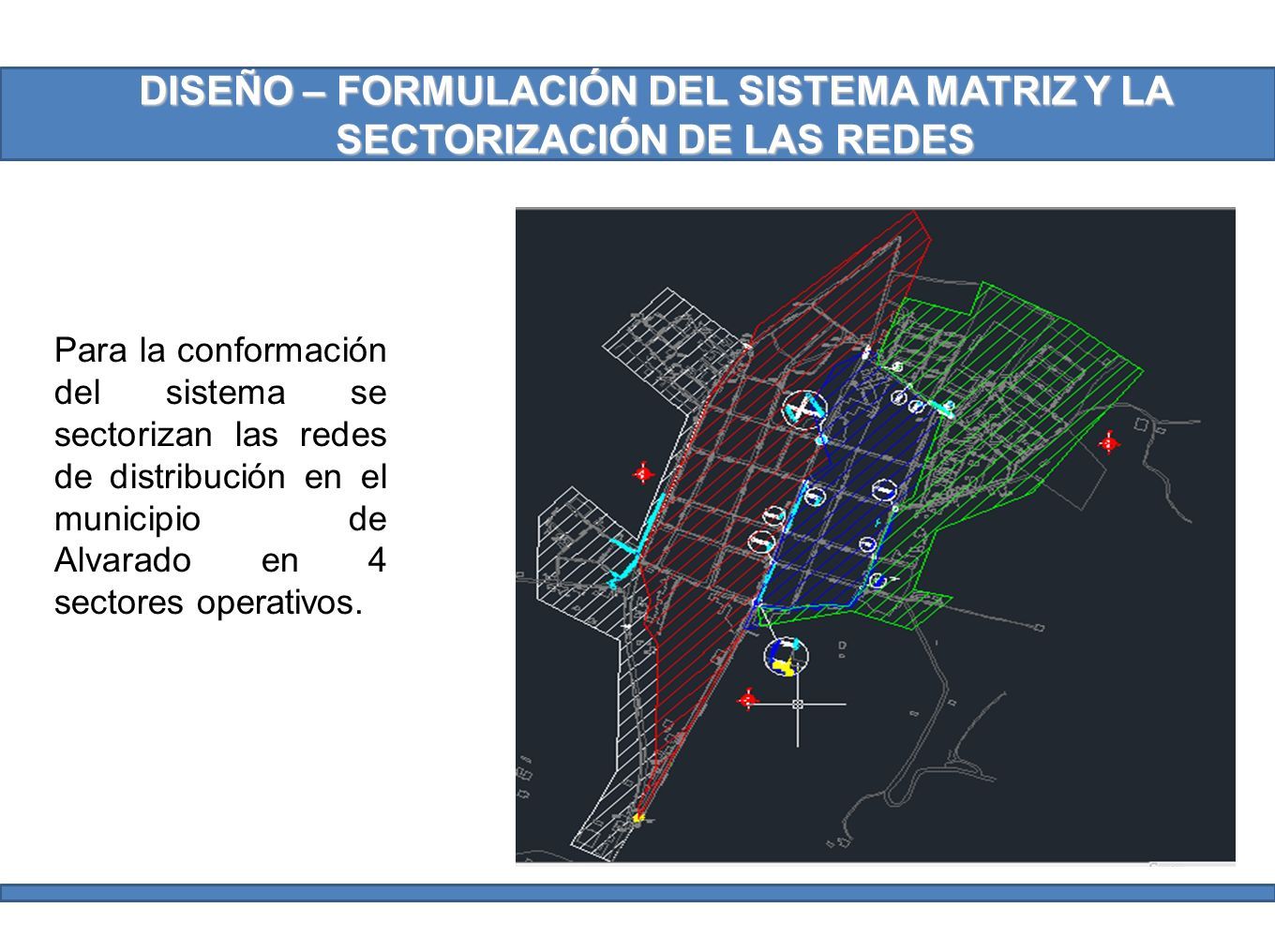

6 DISEÑO – FORMULACIÓN DEL SISTEMA MATRIZ Y LA SECTORIZACIÓN DE LAS REDES DISEÑO – FORMULACIÓN DEL SISTEMA MATRIZ Y LA SECTORIZACIÓN DE LAS REDES Para la conformación del sistema se sectorizan las redes de distribución en el municipio de Alvarado en 4 sectores operativos.

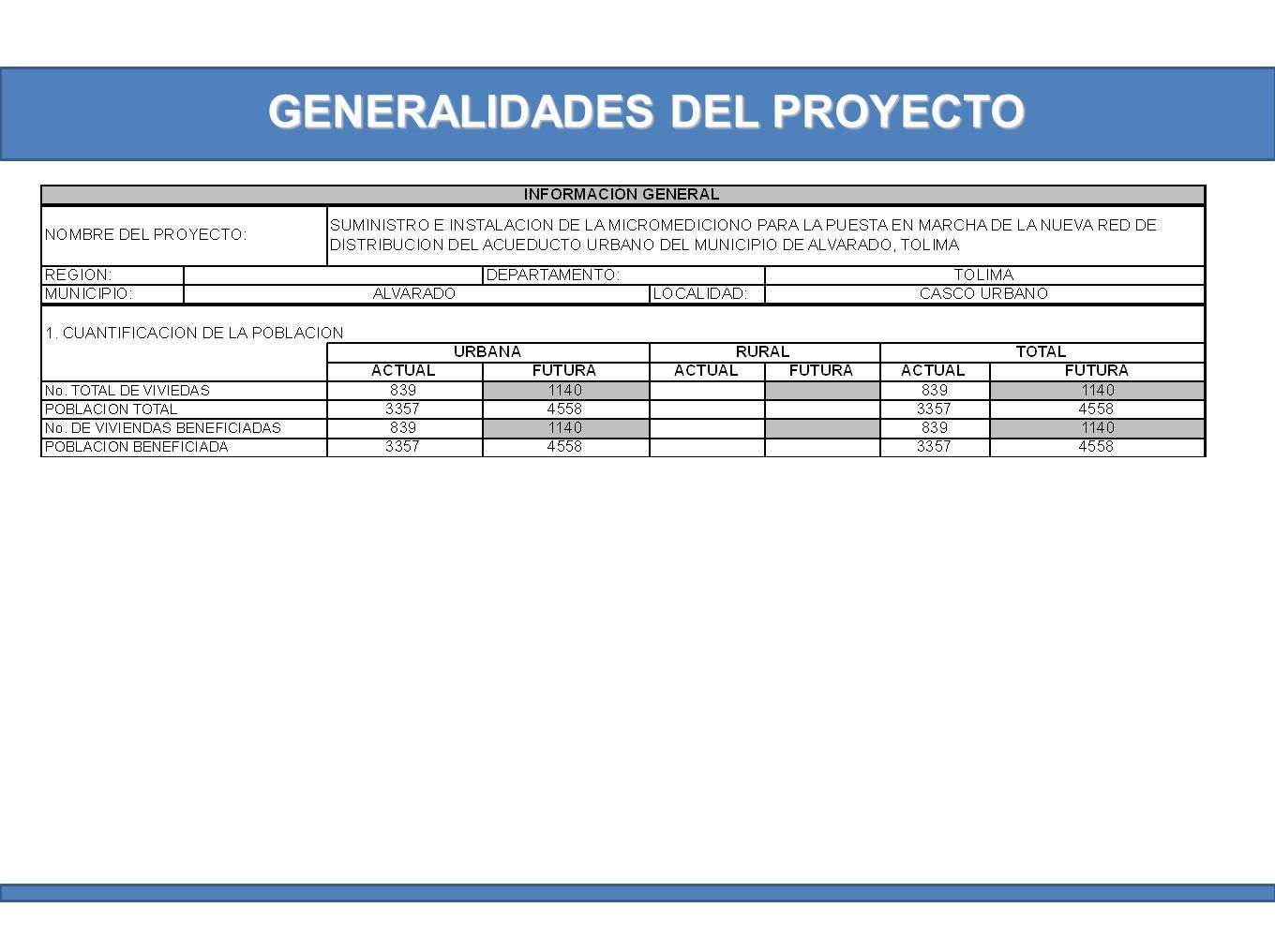

7 GENERALIDADES DEL PROYECTO
