1 PROPIEDADES DINÁMICAS DEL SUELO RAÚL AGUILAR SÍSMICA DE SUELOS

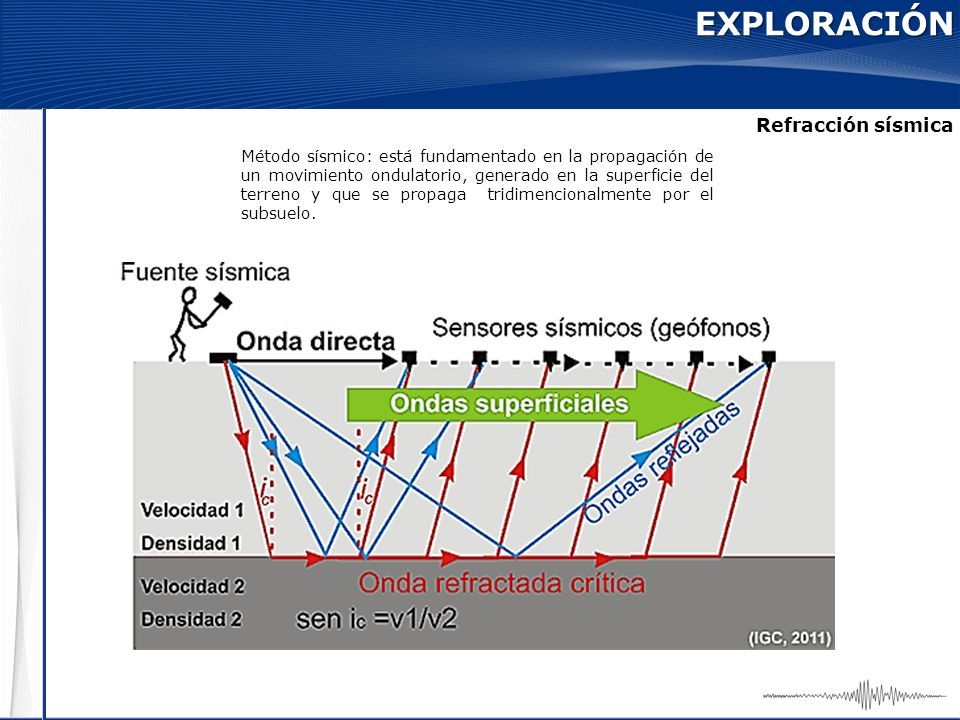

2 EXPLORACIÓN Refracción sísmica Método sísmico: está fundamentado en la propagación de un movimiento ondulatorio, generado en la superficie del terreno y que se propaga tridimencionalmente por el subsuelo.

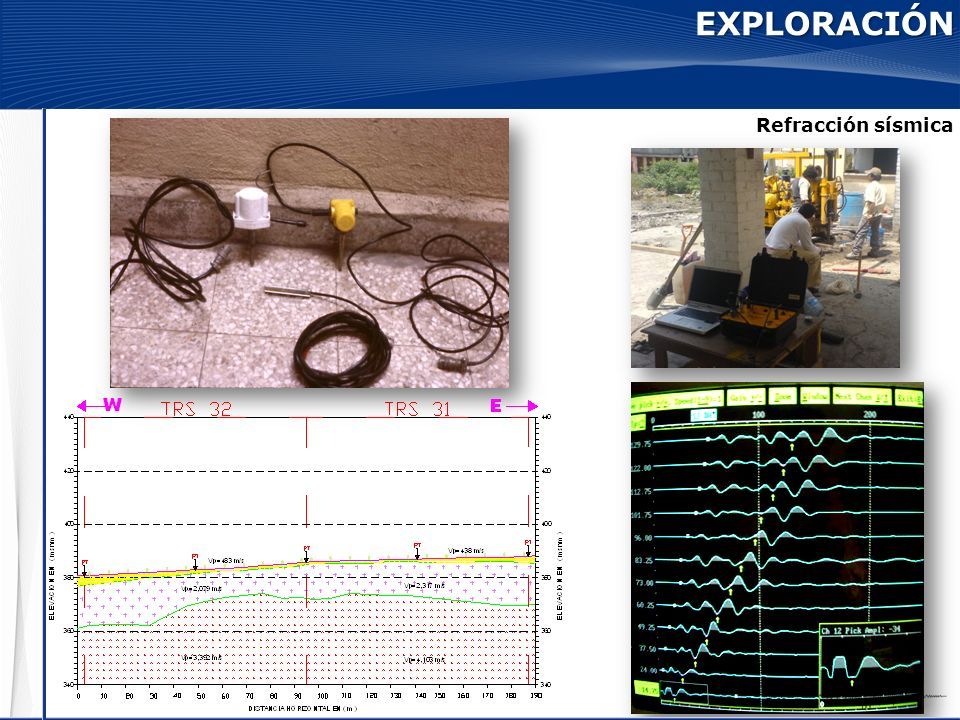

3 Refracción sísmica EXPLORACIÓN

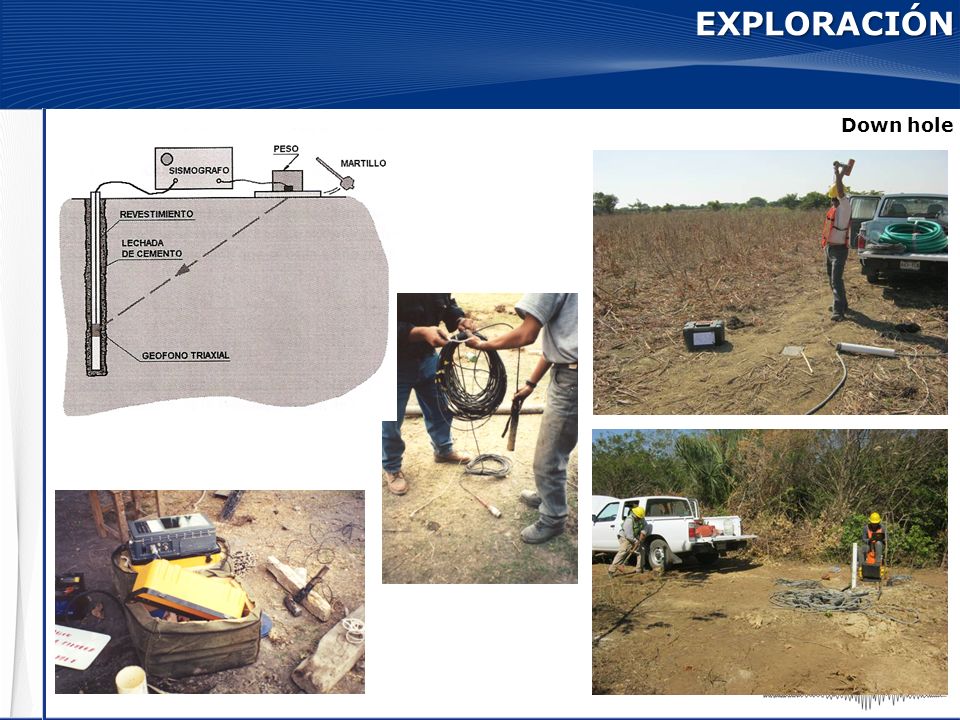

4 Down hole EXPLORACIÓN

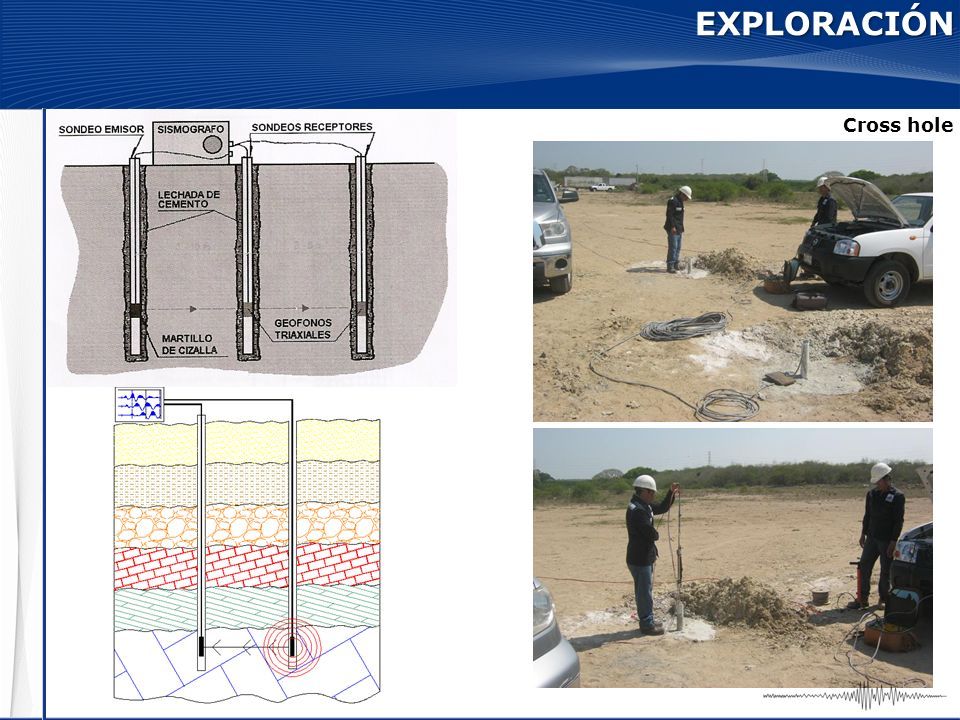

5 Cross hole EXPLORACIÓN

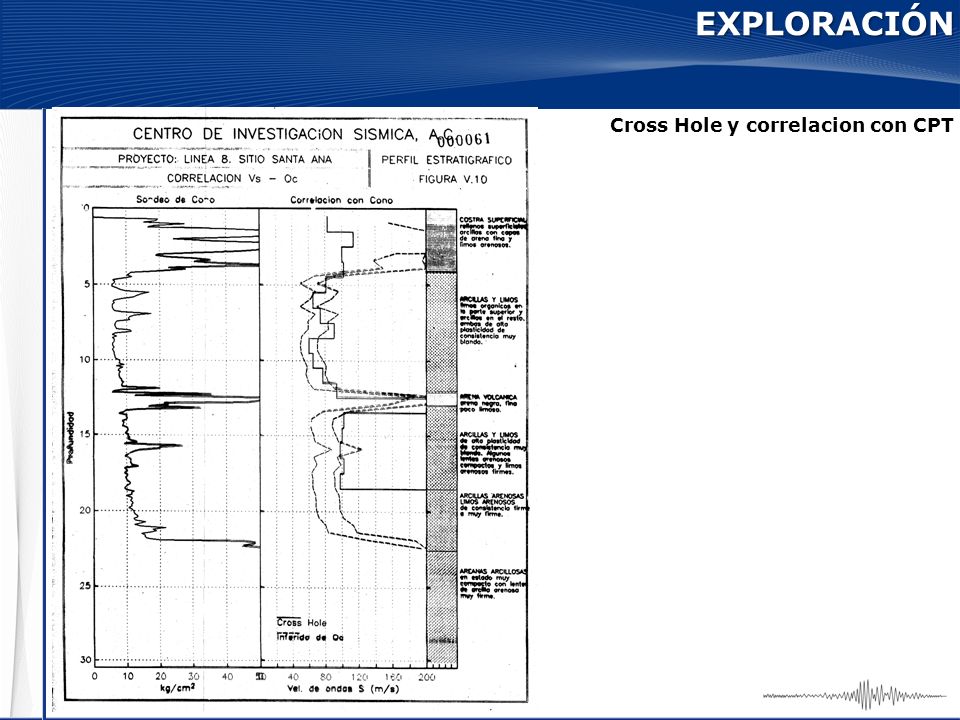

6 Cross Hole y correlacion con CPT EXPLORACIÓN

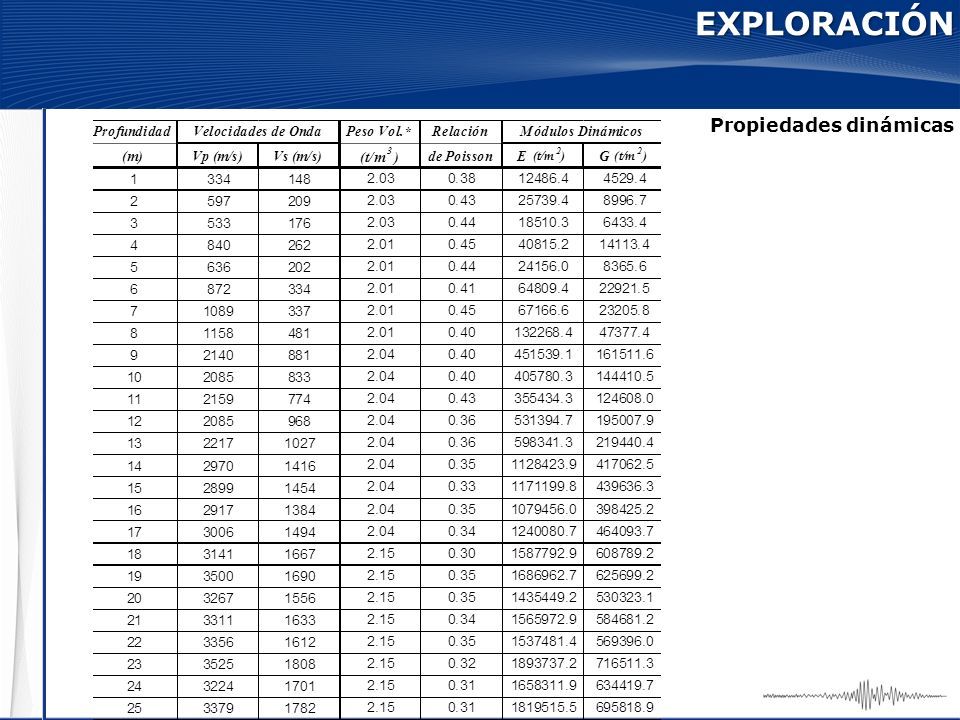

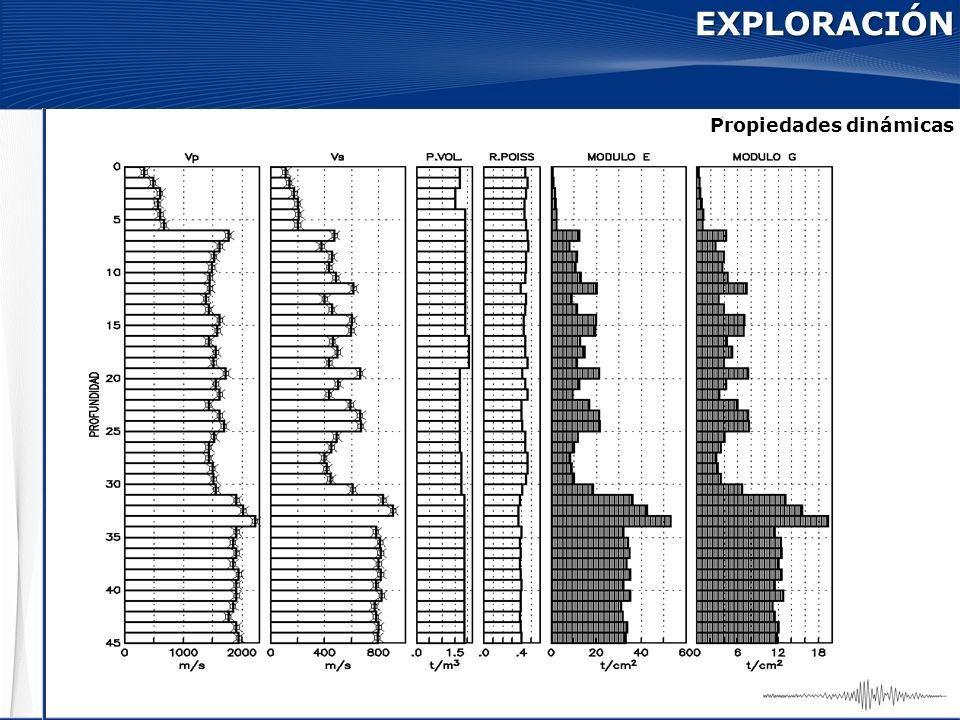

7 Propiedades dinámicas EXPLORACIÓN

8 EXPLORACIÓN

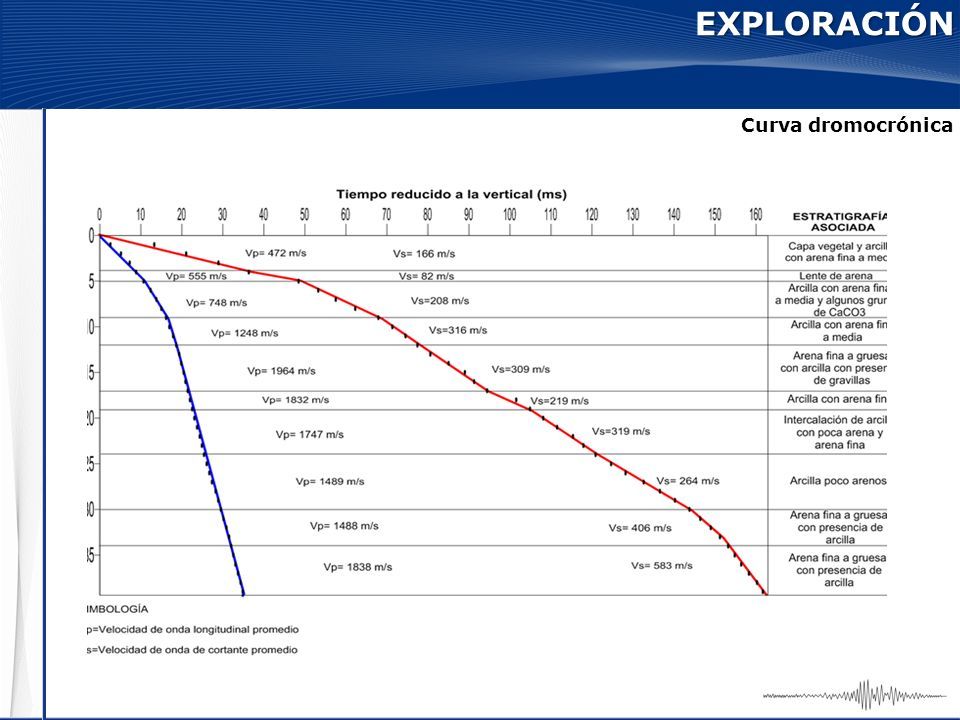

9 Curva dromocrónica EXPLORACIÓN

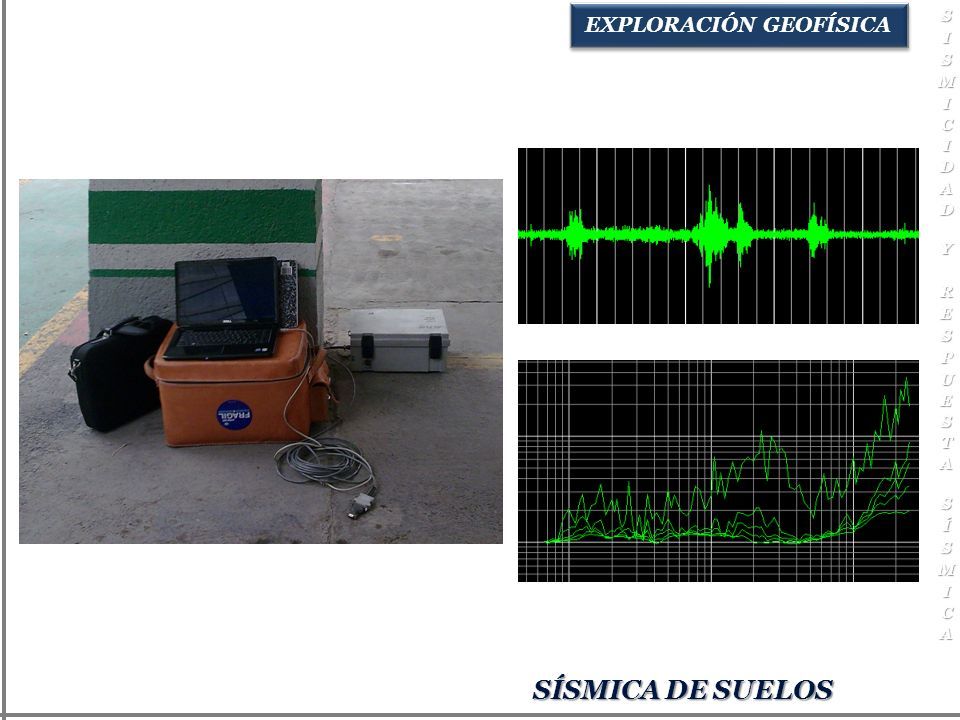

10 SÍSMICA DE SUELOS EXPLORACIÓN GEOFÍSICA

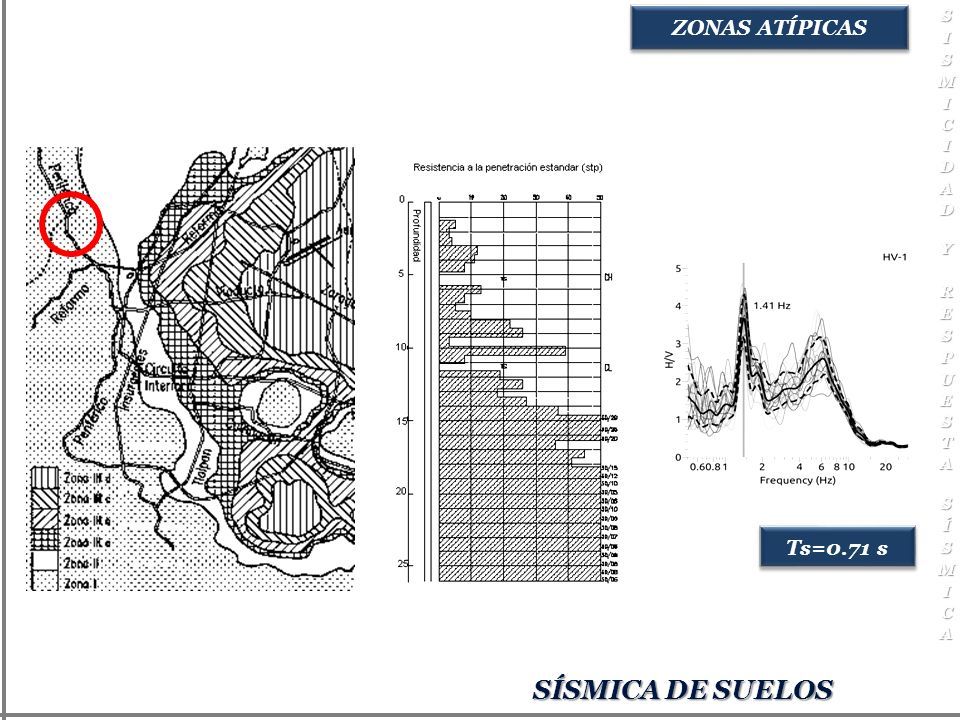

11 SÍSMICA DE SUELOS ZONAS ATÍPICAS Ts=0.71 s

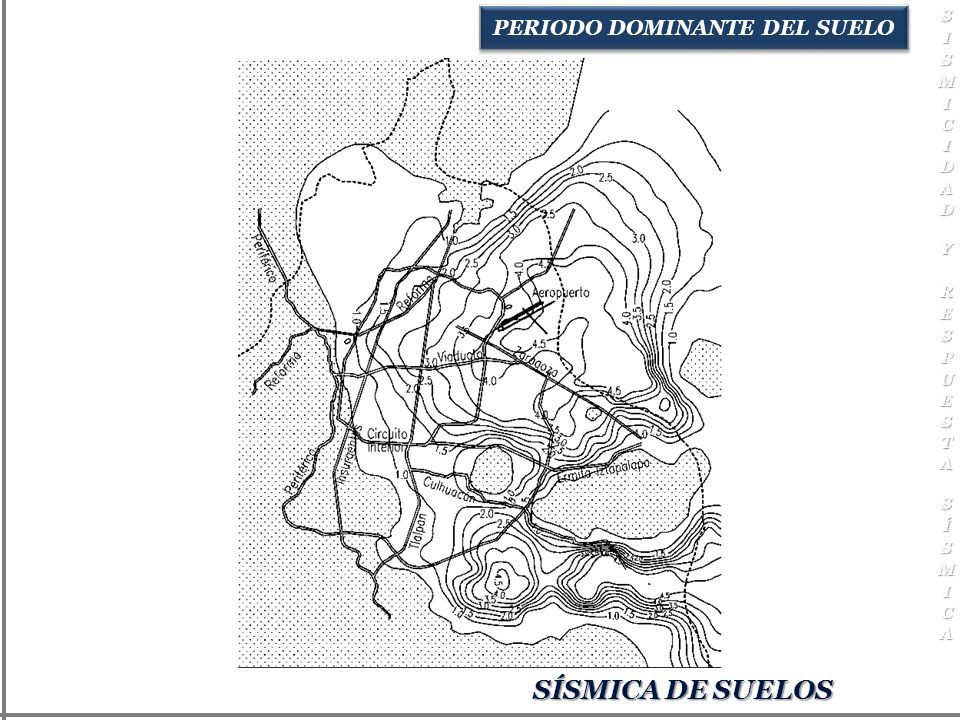

12 SÍSMICA DE SUELOS PERIODO DOMINANTE DEL SUELO

13 PRUEBA MASW DE 24 CANALES CURVA DE DISPERSIÓN

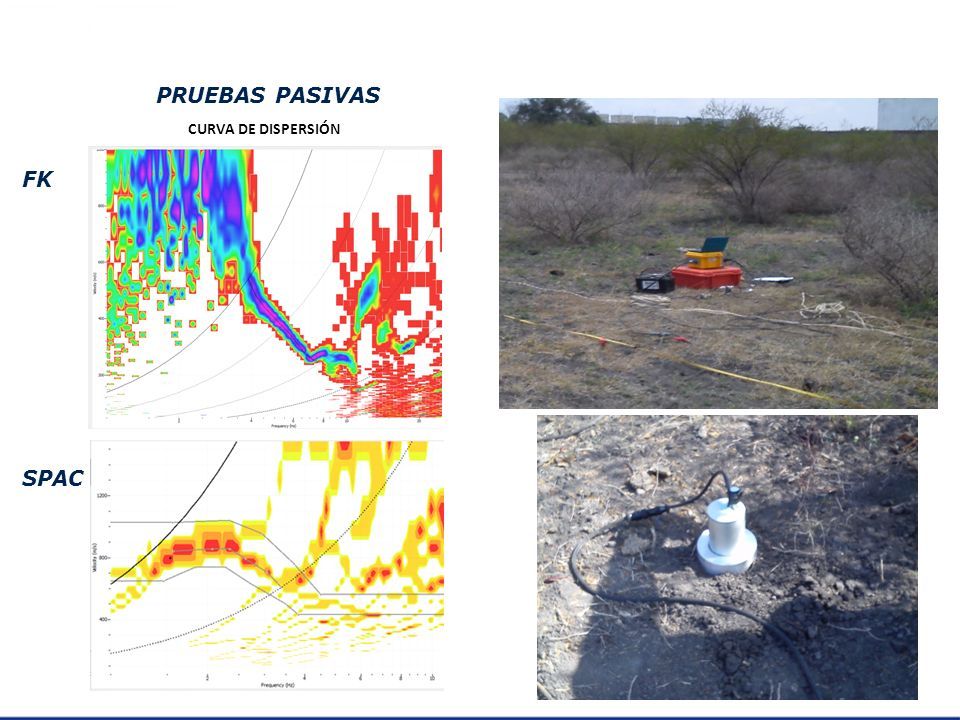

14 PRUEBAS PASIVAS CURVA DE DISPERSIÓN FK SPAC

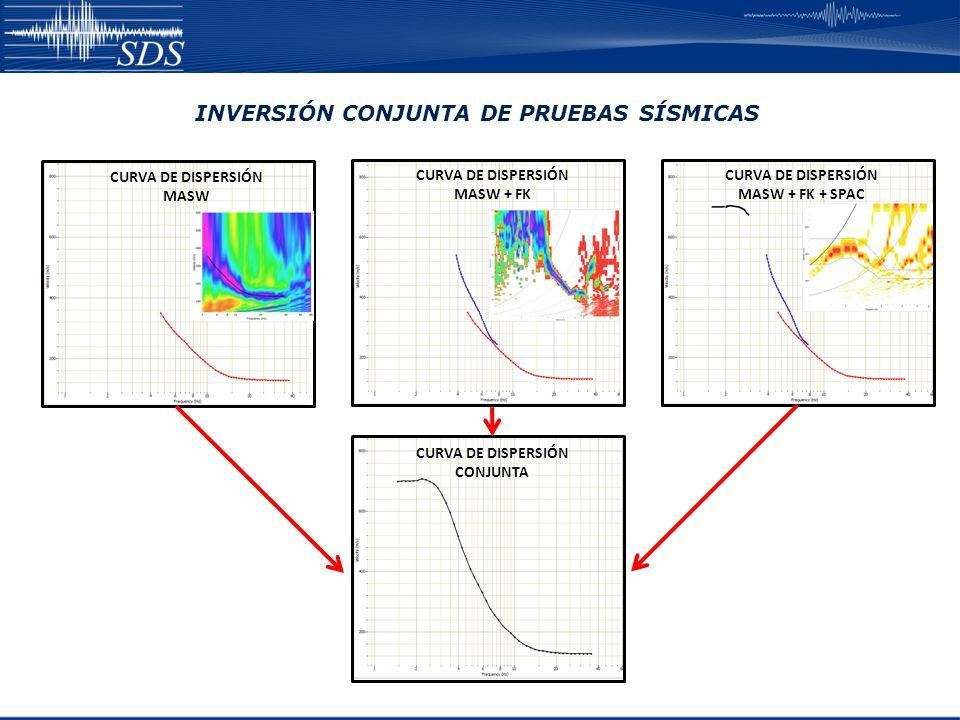

15 INVERSIÓN CONJUNTA DE PRUEBAS SÍSMICAS CURVA DE DISPERSIÓN MASW CURVA DE DISPERSIÓN MASW + FK CURVA DE DISPERSIÓN MASW + FK + SPAC CURVA DE DISPERSIÓN CONJUNTA

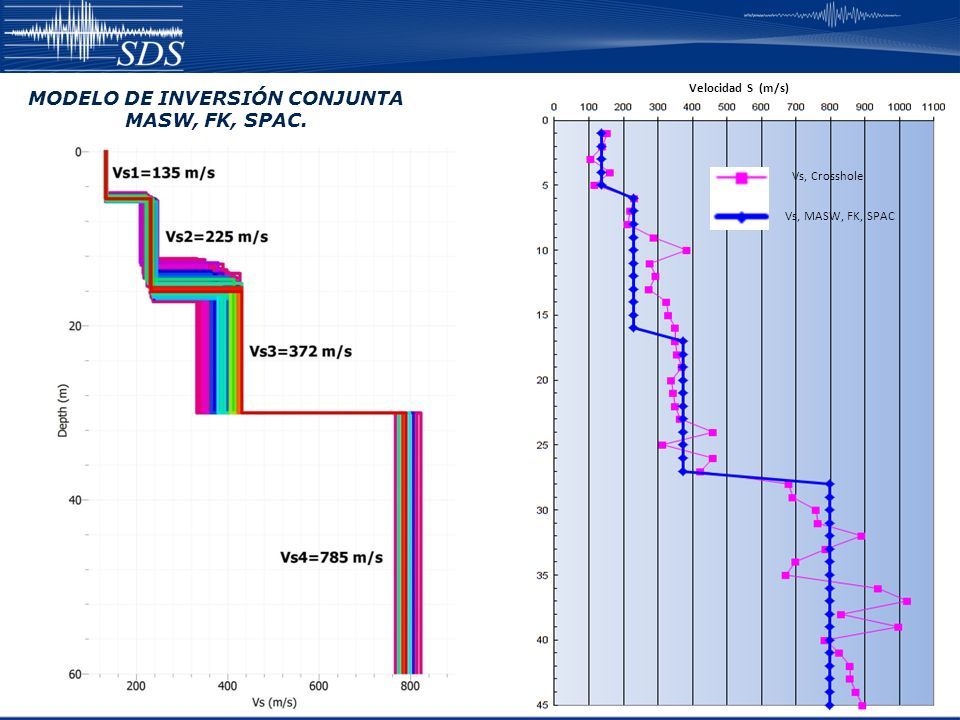

16 MODELO DE INVERSIÓN CONJUNTA MASW, FK, SPAC. Vs, Crosshole Vs, MASW, FK, SPAC Velocidad S (m/s)

17 Método eléctrico Método eléctrico: se basa en la determinación de la resistividad de Los diferentes materiales que constituyen el subsuelo, midiendo las variaciones del potencial eléctrico al inducir una corriente sobre la superficie del terreno. Sondeo eléctrico vertical ( sev ) Tomografía eléctrica (arreglo polo dipolo) EXPLORACIÓN

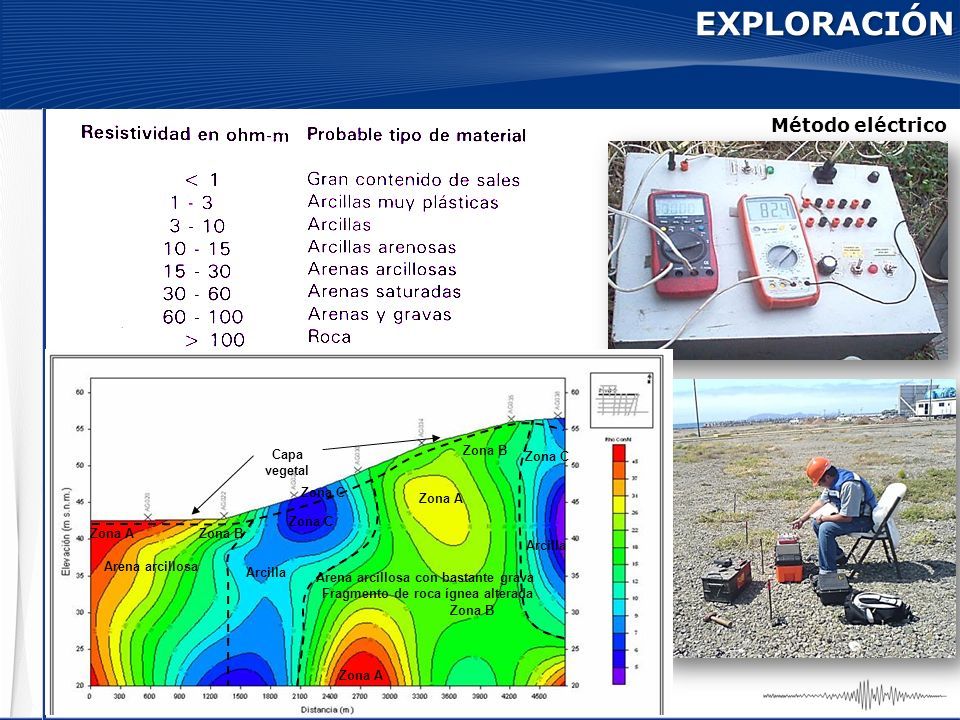

18 Método eléctrico Capa vegetal Arena arcillosa Arcilla Arena arcillosa con bastante grava Fragmento de roca ígnea alterada Zona C Zona B Zona A Zona C Zona B Zona A Zona C Zona B Zona A EXPLORACIÓN

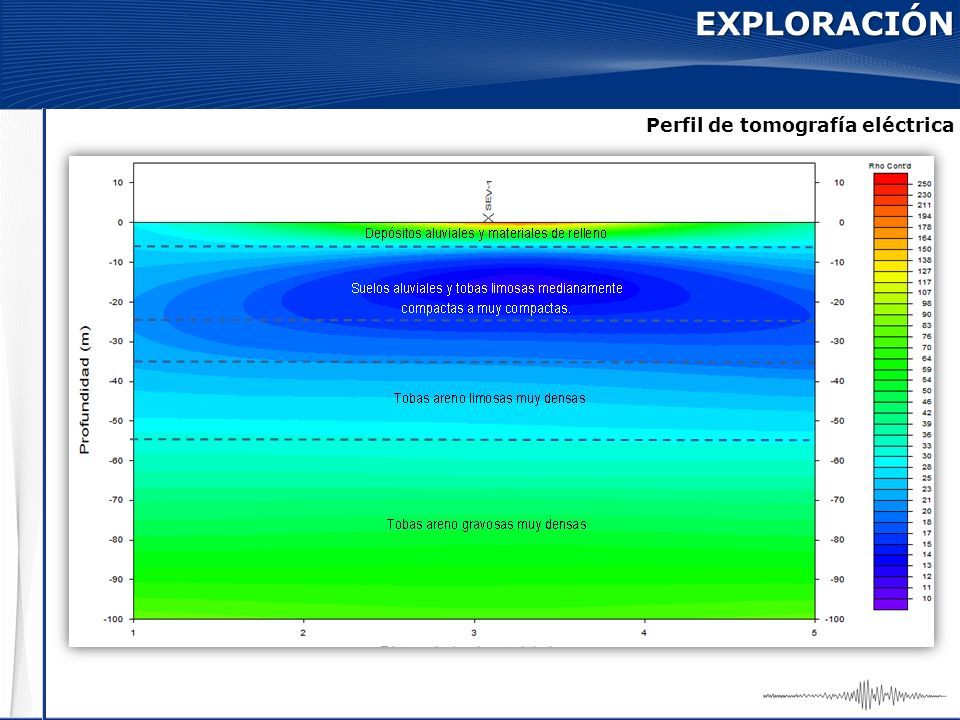

19 Perfil de tomografía eléctrica EXPLORACIÓN

20 EXPLORACIÓN

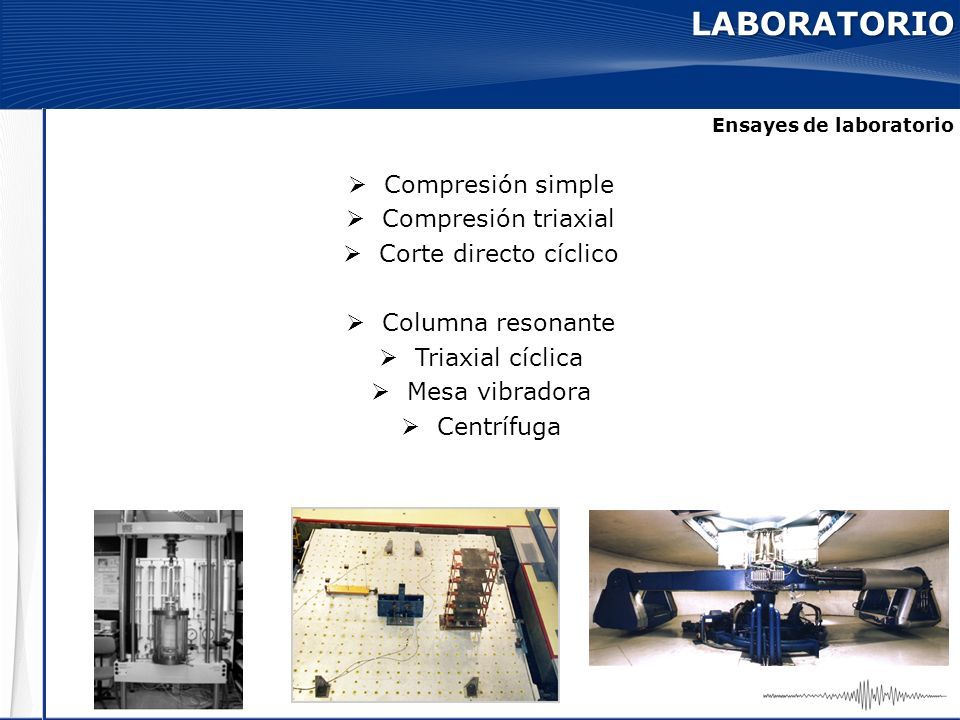

21 LABORATORIO Ensayes de laboratorio  Compresión simple  Compresión triaxial  Corte directo cíclico  Columna resonante  Triaxial cíclica  Mesa vibradora  Centrífuga

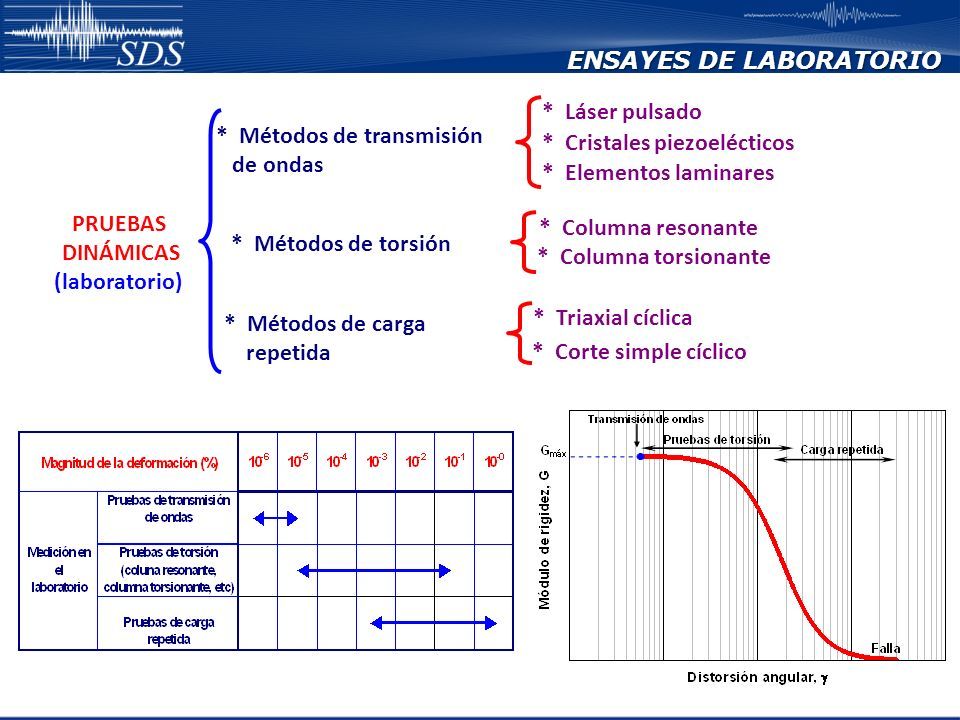

22 ENSAYES DE LABORATORIO PRUEBAS DINÁMICAS (laboratorio) * Métodos de transmisión de ondas * Métodos de carga repetida * Métodos de torsión * Cristales piezoelécticos * Elementos laminares * Triaxial cíclica * Corte simple cíclico * Columna torsionante * Láser pulsado * Columna resonante

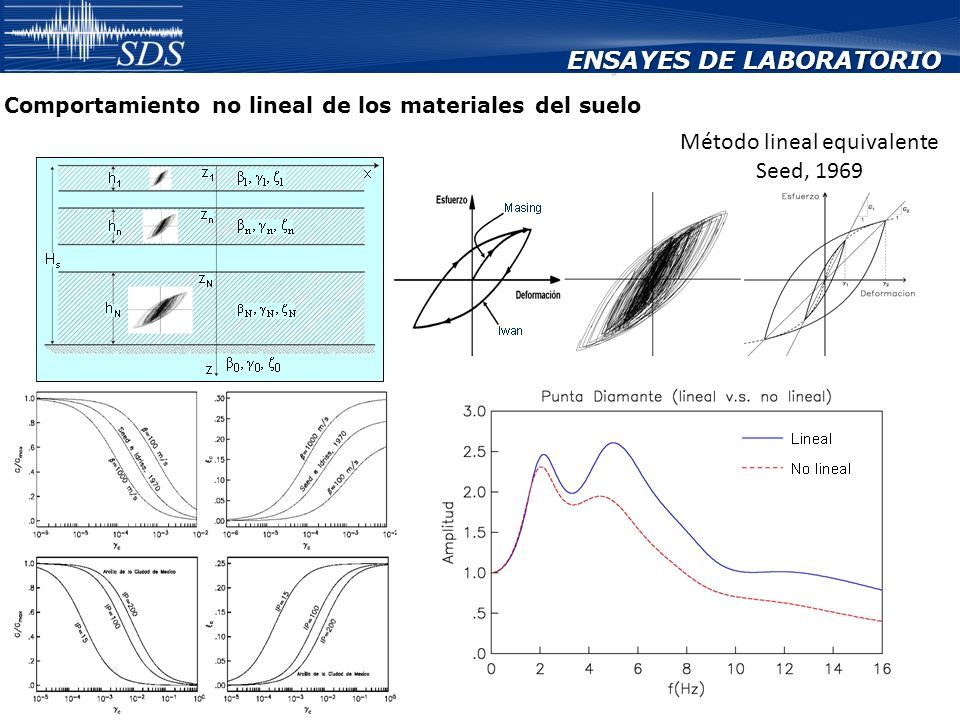

23 Comportamiento no lineal de los materiales del suelo Método lineal equivalente Seed, 1969 Espectros sísmicos de sitio ENSAYES DE LABORATORIO

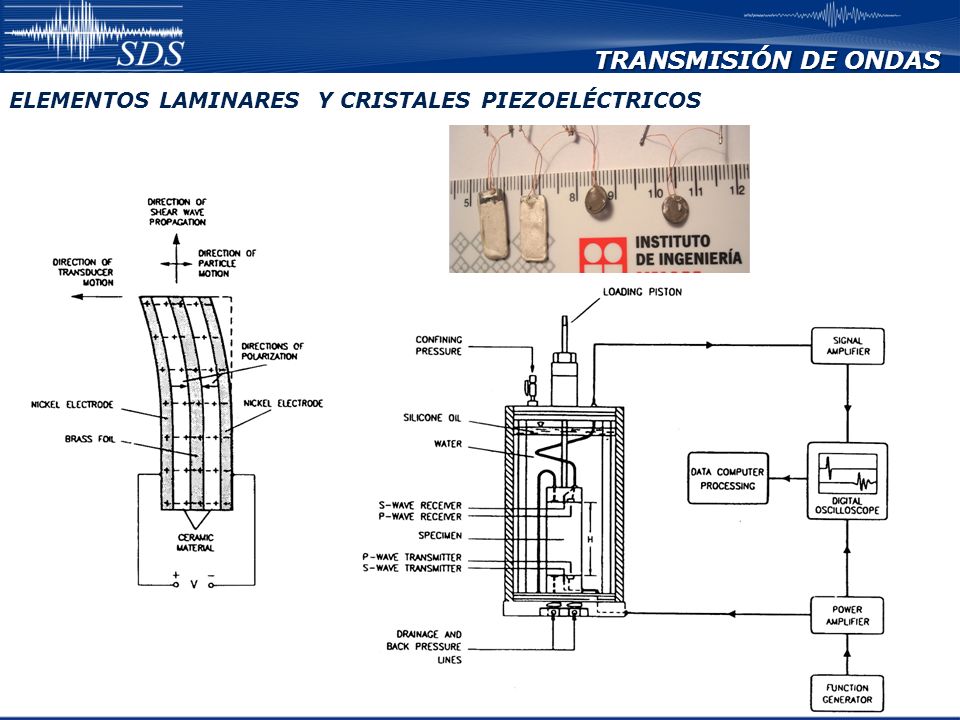

24 TRANSMISIÓN DE ONDAS ELEMENTOS LAMINARES Y CRISTALES PIEZOELÉCTRICOS

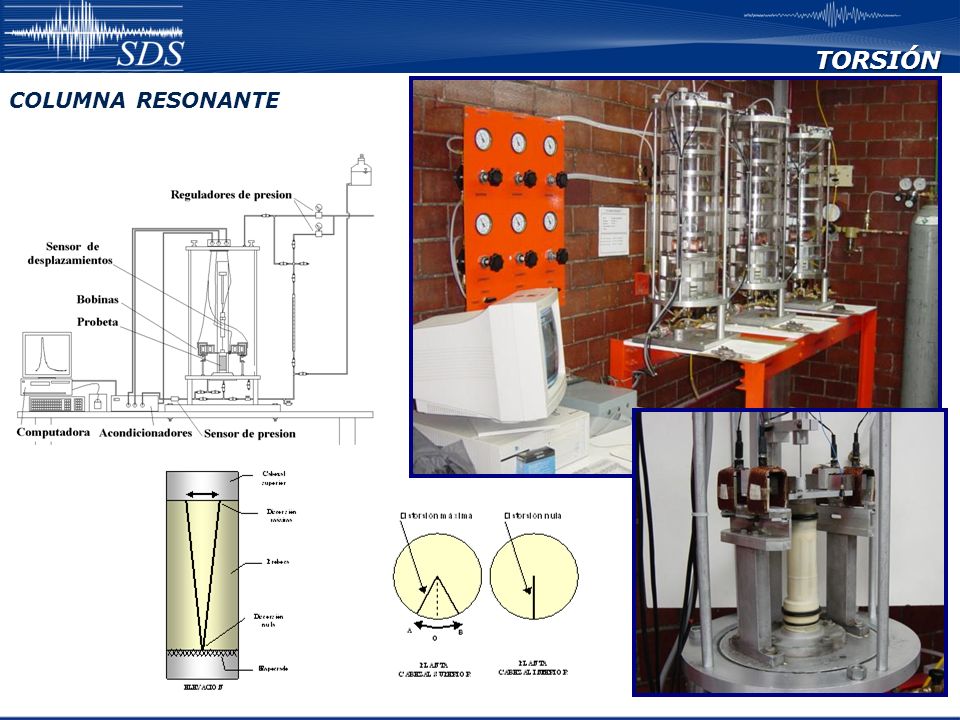

25 TORSIÓN COLUMNA RESONANTE

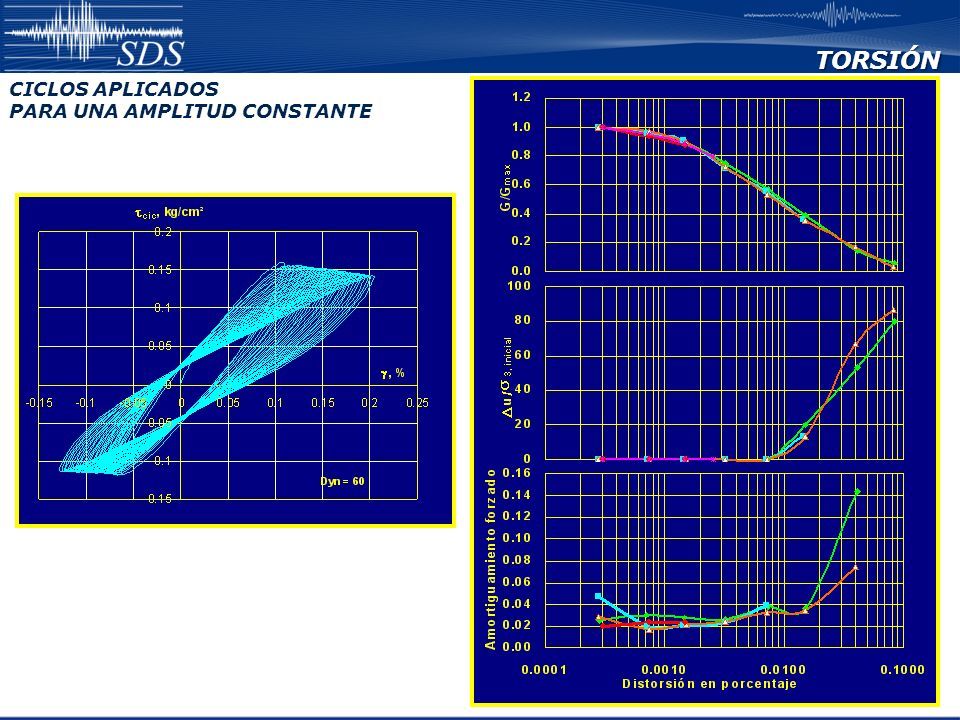

26 TORSIÓN CICLOS APLICADOS PARA UNA AMPLITUD CONSTANTE

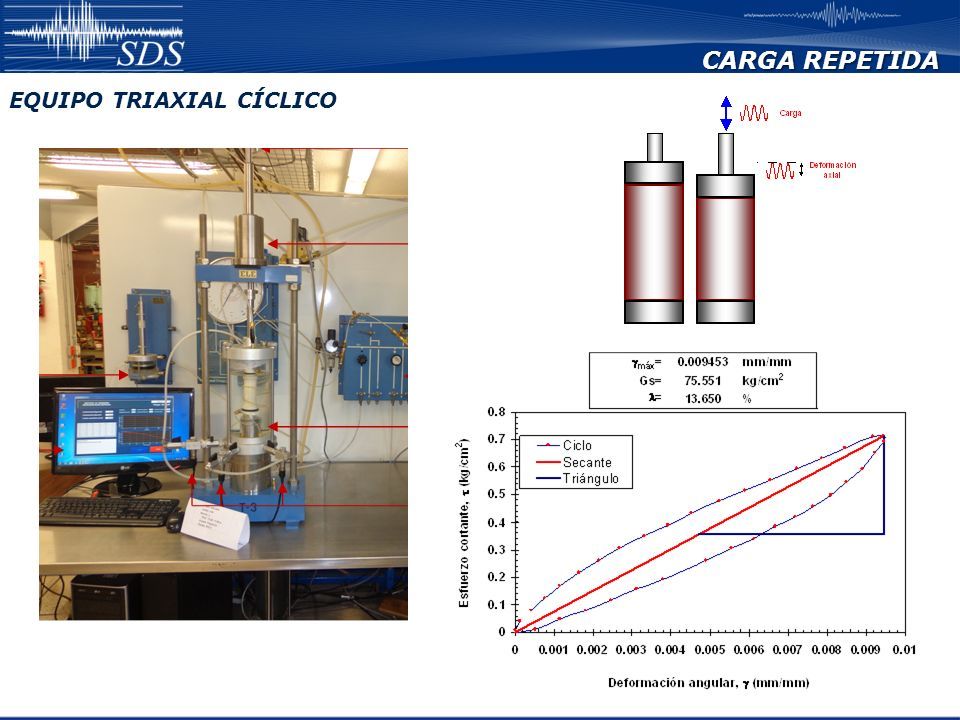

27 CARGA REPETIDA EQUIPO TRIAXIAL CÍCLICO

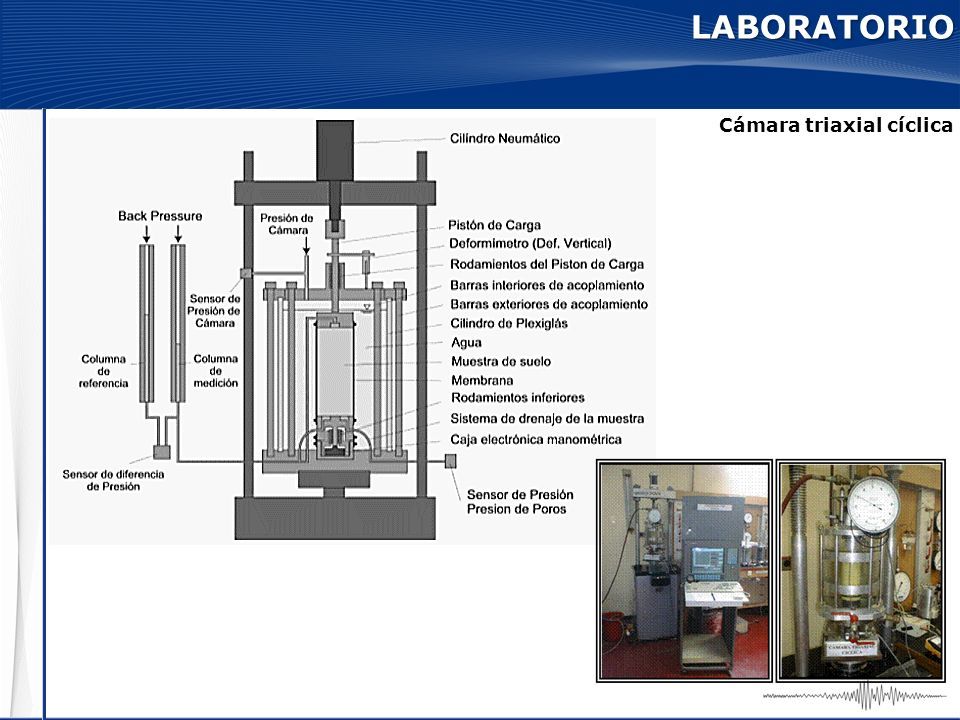

28 Cámara triaxial cíclica LABORATORIO

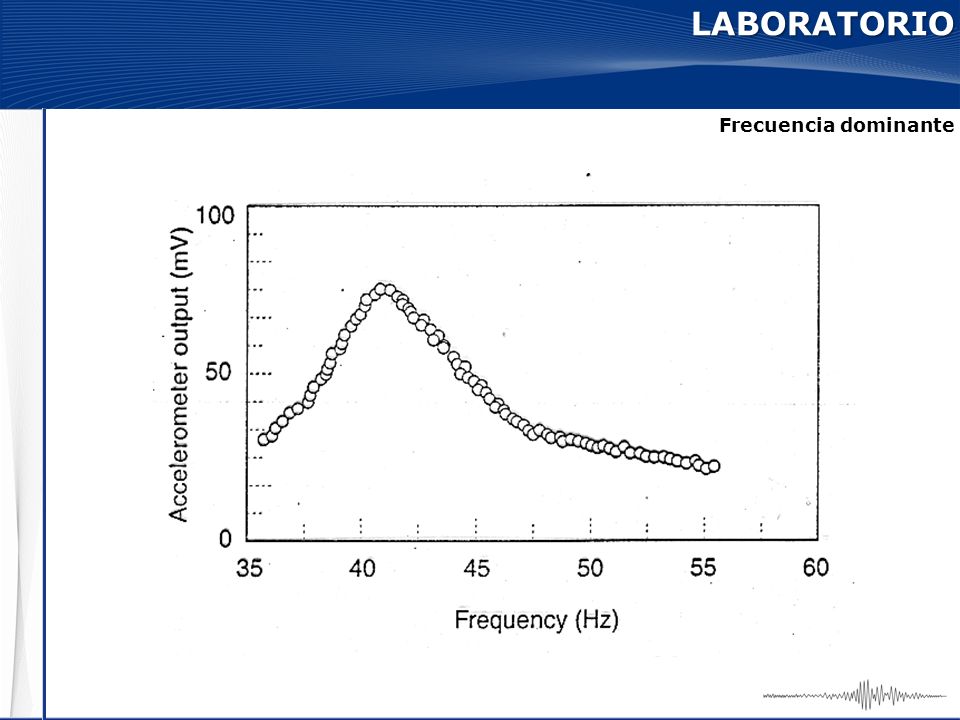

29 Frecuencia dominante LABORATORIO

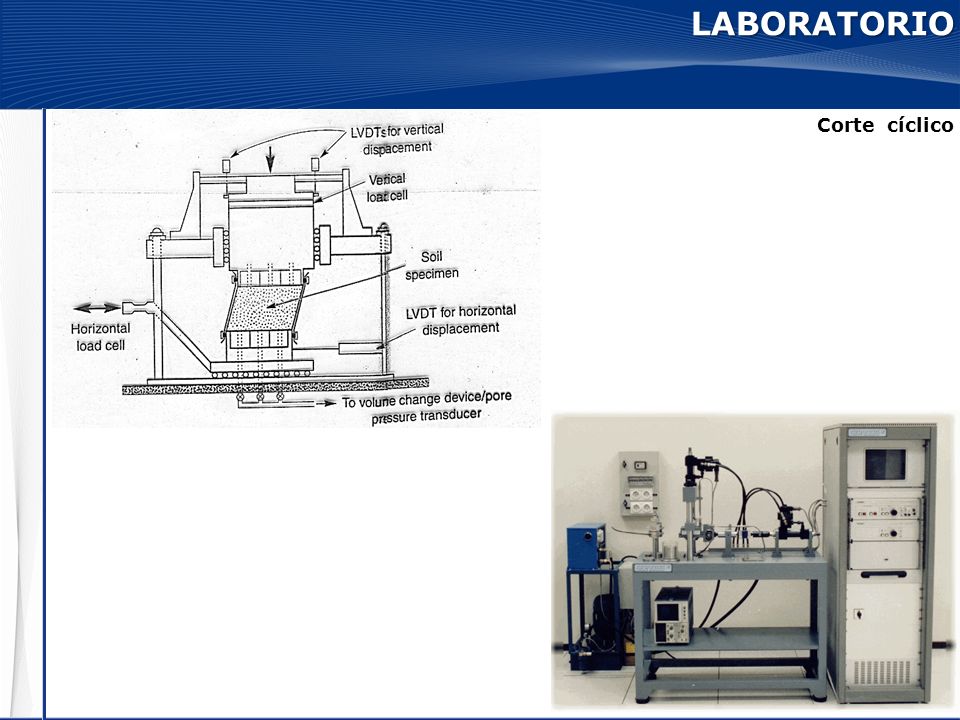

30 Corte cíclico LABORATORIO

31 Columna resonante LABORATORIO

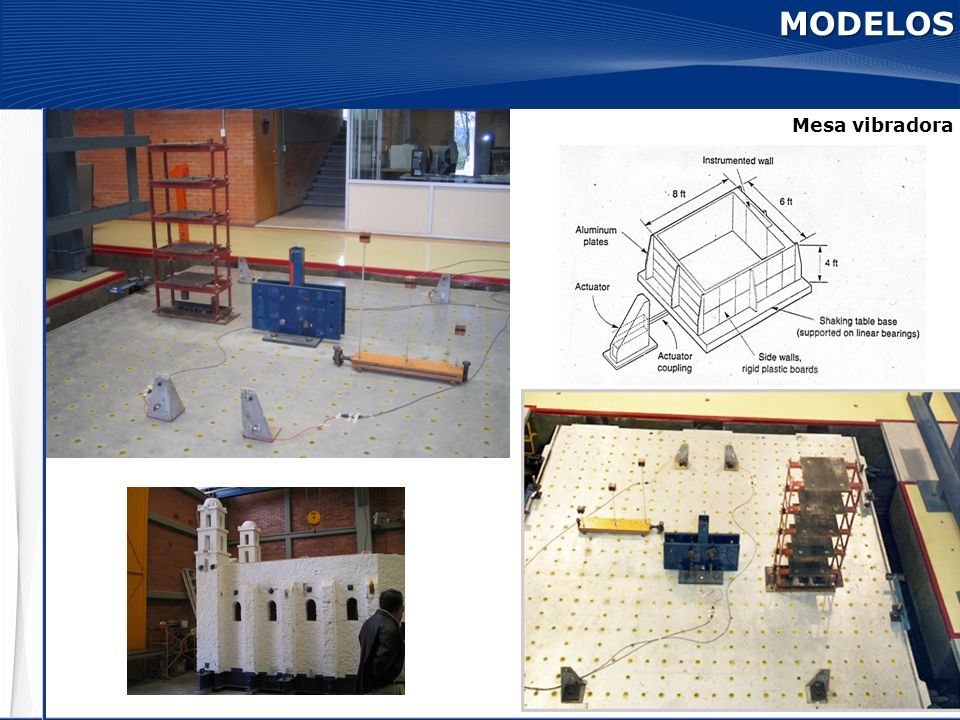

32 Mesa vibradora MODELOS

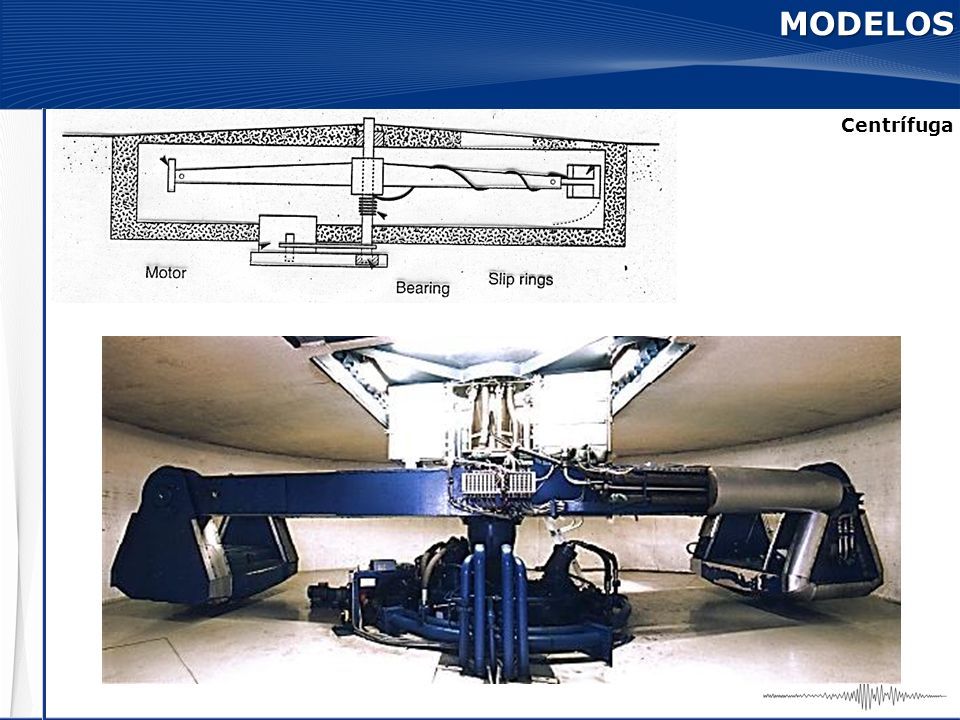

33 Centrífuga MODELOS
