Propiedades mecánicas

Presentación del tema: "Propiedades mecánicas"— Transcripción de la presentación:

1 Propiedades mecánicas

2 Tipos de fuerzas

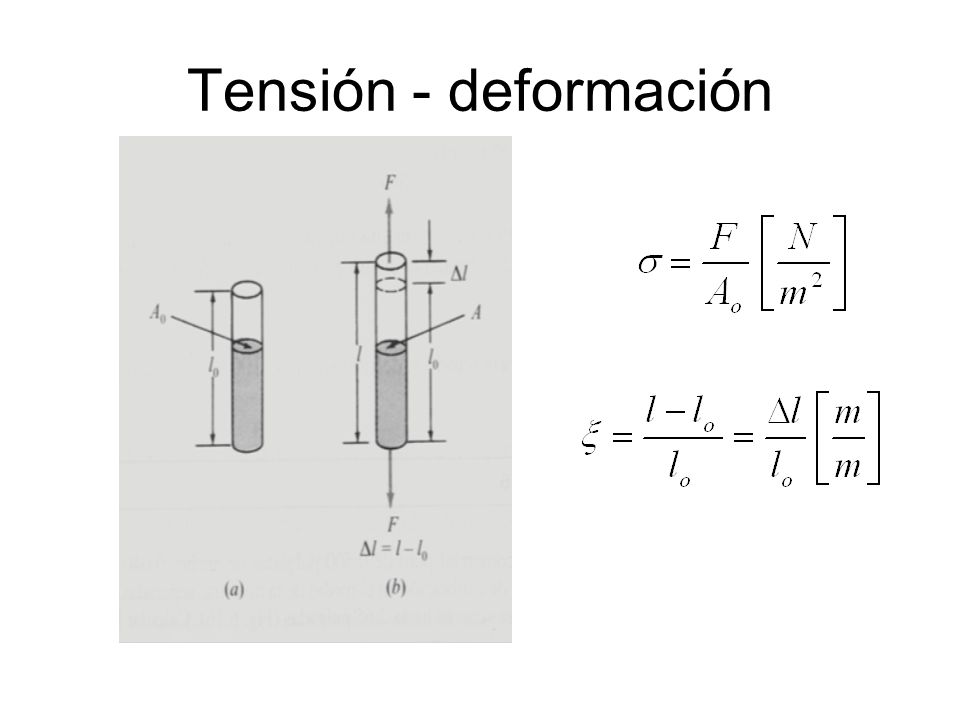

3 Tensión - deformación

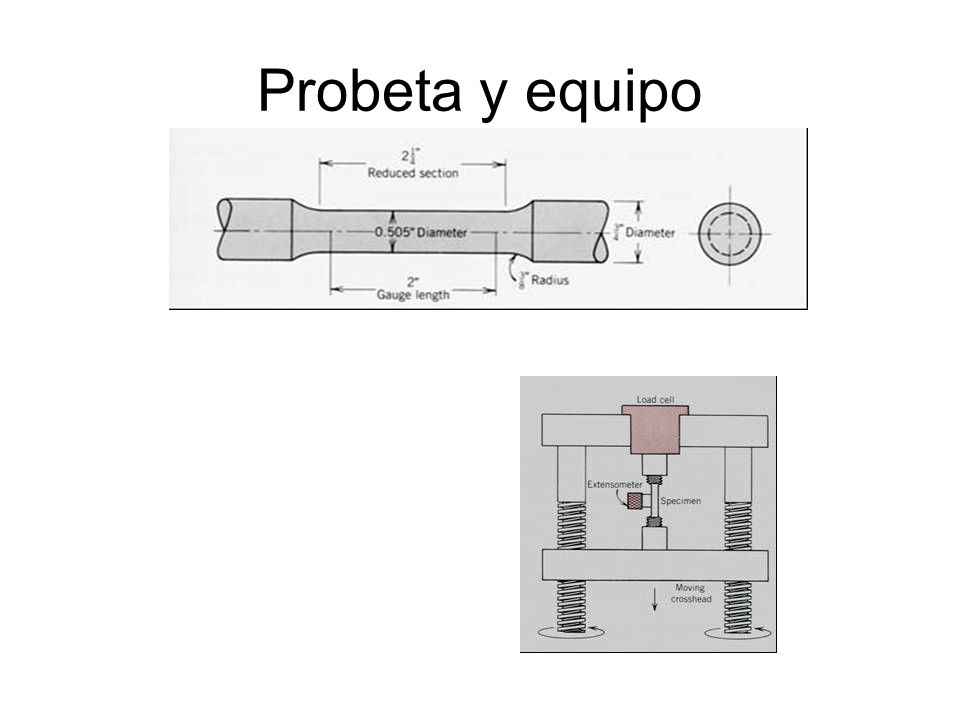

4 Probeta y equipo

5

6

7

8

9

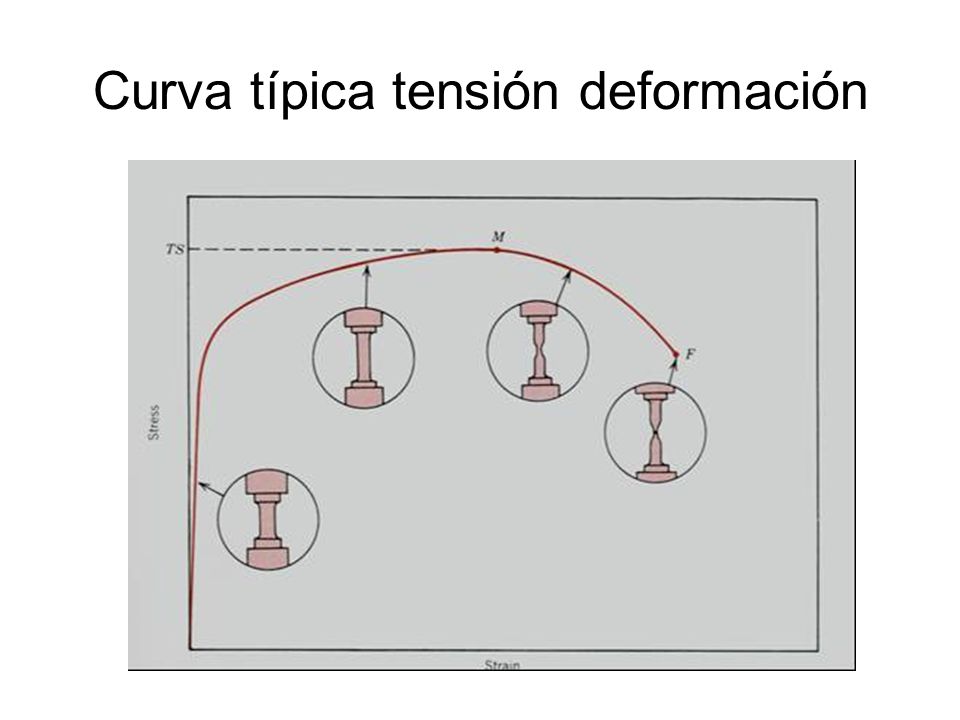

10 Curva típica tensión deformación

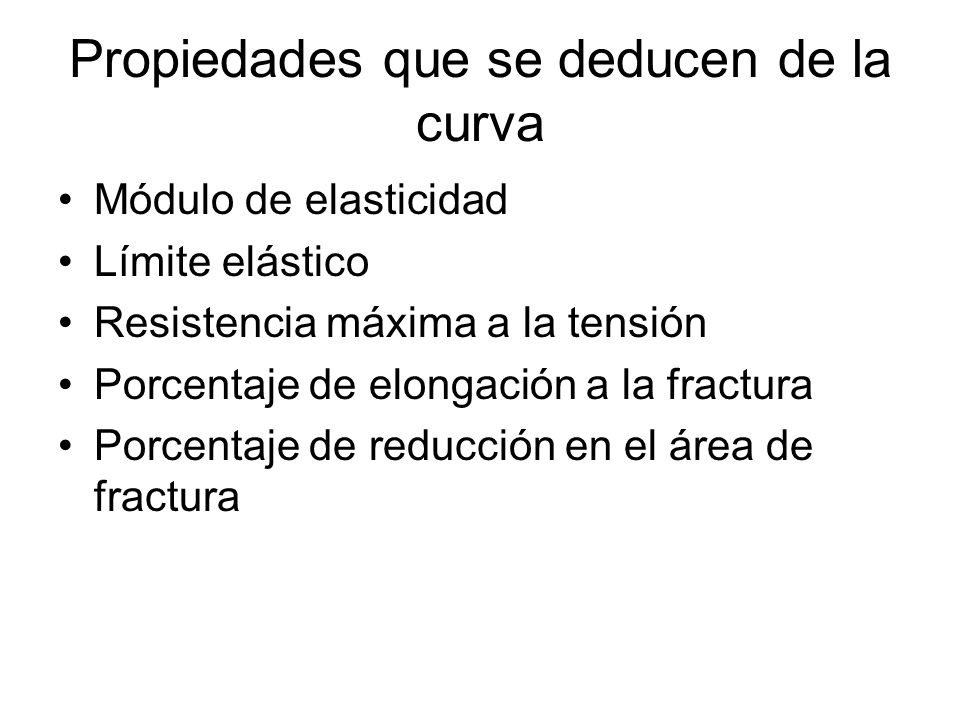

11 Propiedades que se deducen de la curva
Módulo de elasticidad Límite elástico Resistencia máxima a la tensión Porcentaje de elongación a la fractura Porcentaje de reducción en el área de fractura

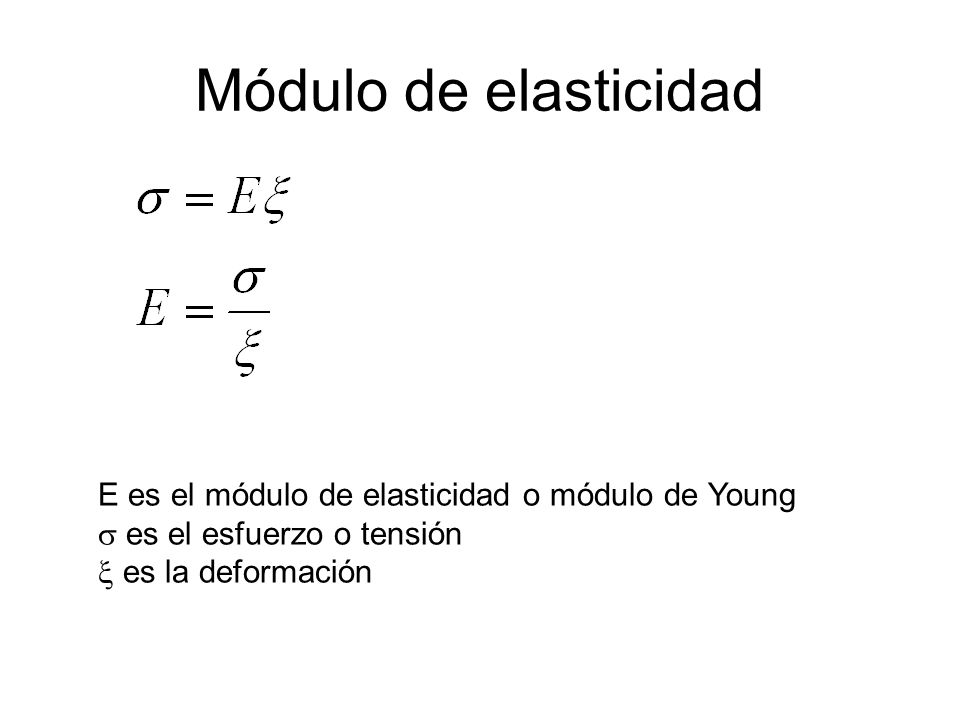

12 Módulo de elasticidad E es el módulo de elasticidad o módulo de Young
es el esfuerzo o tensión  es la deformación

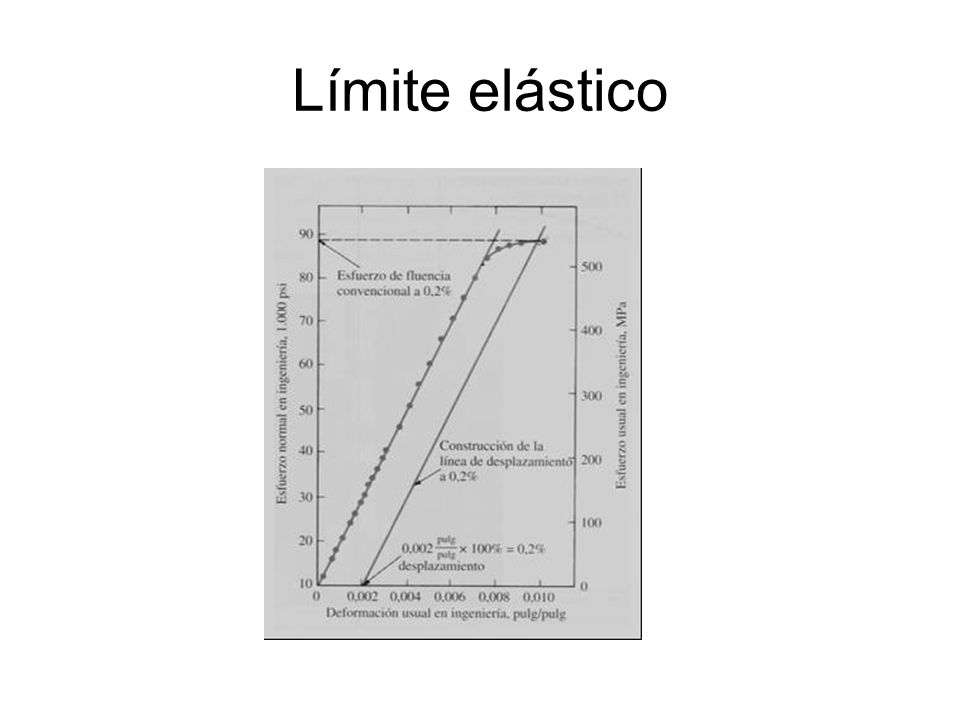

13 Límite elástico

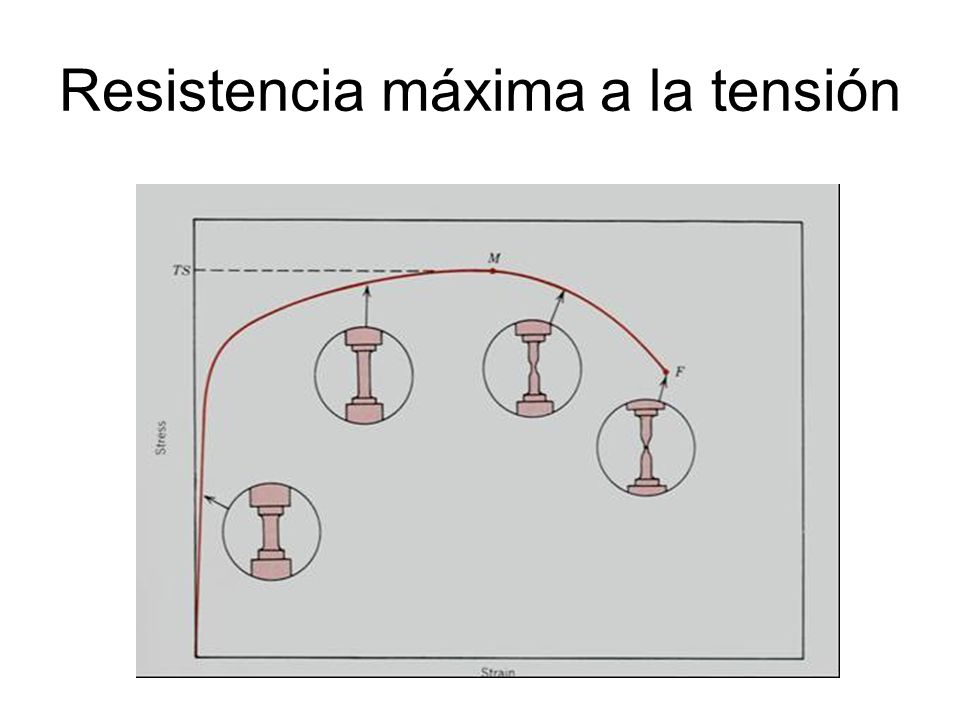

14 Resistencia máxima a la tensión

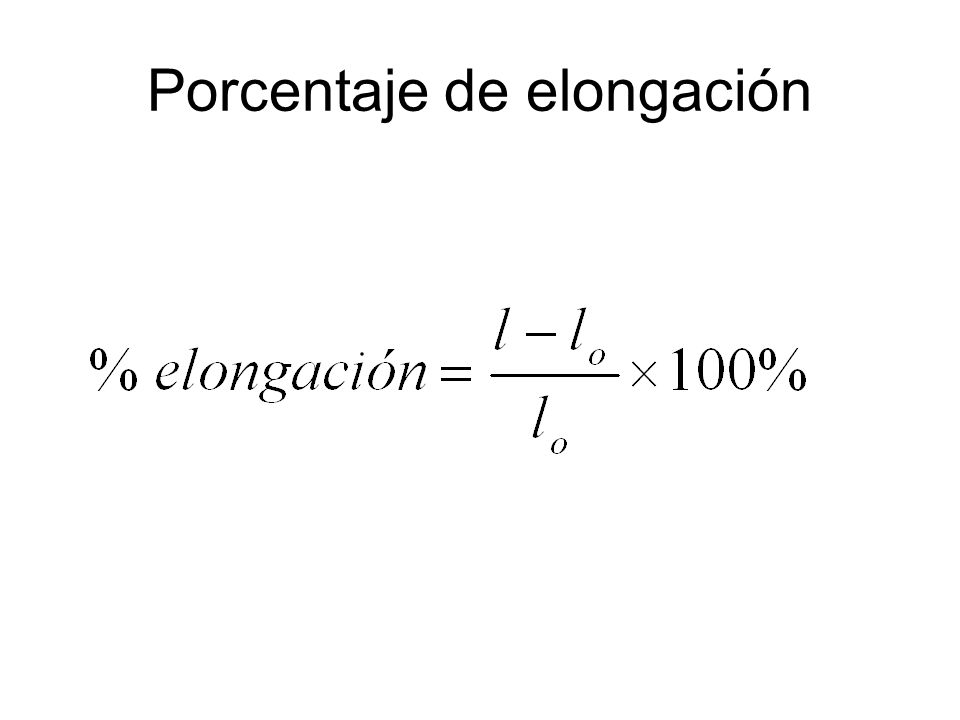

15 Porcentaje de elongación

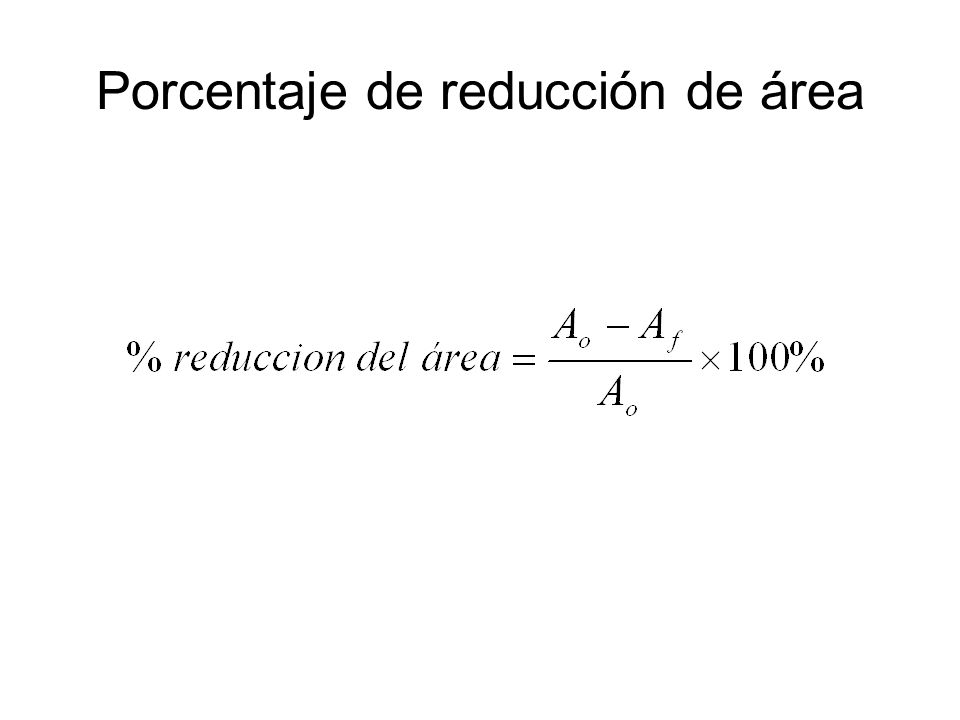

16 Porcentaje de reducción de área

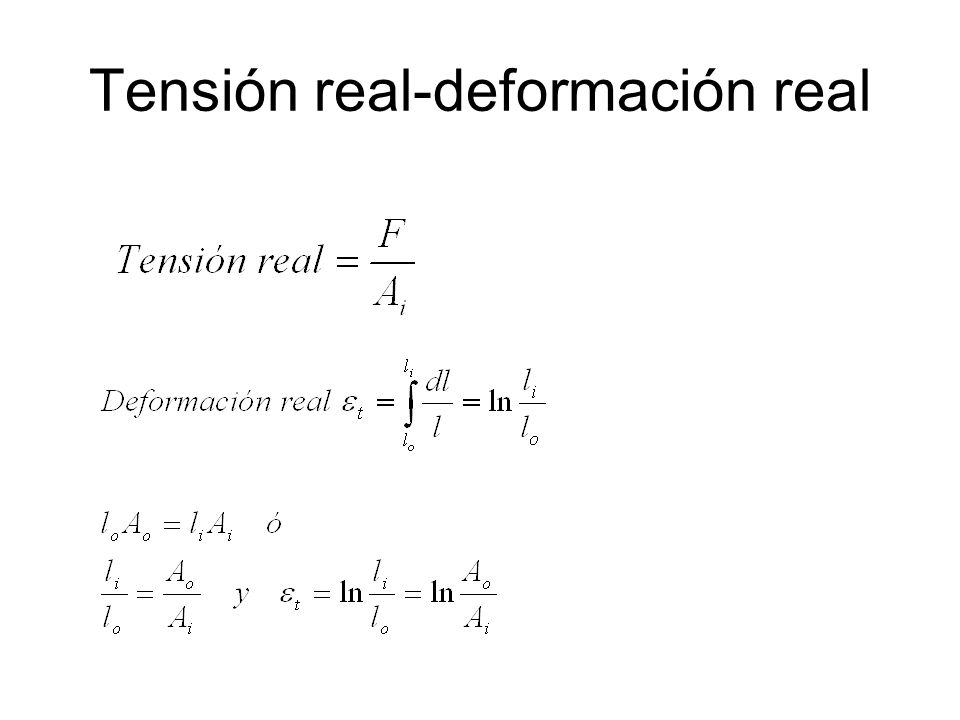

17 Tensión real-deformación real

18 Dureza

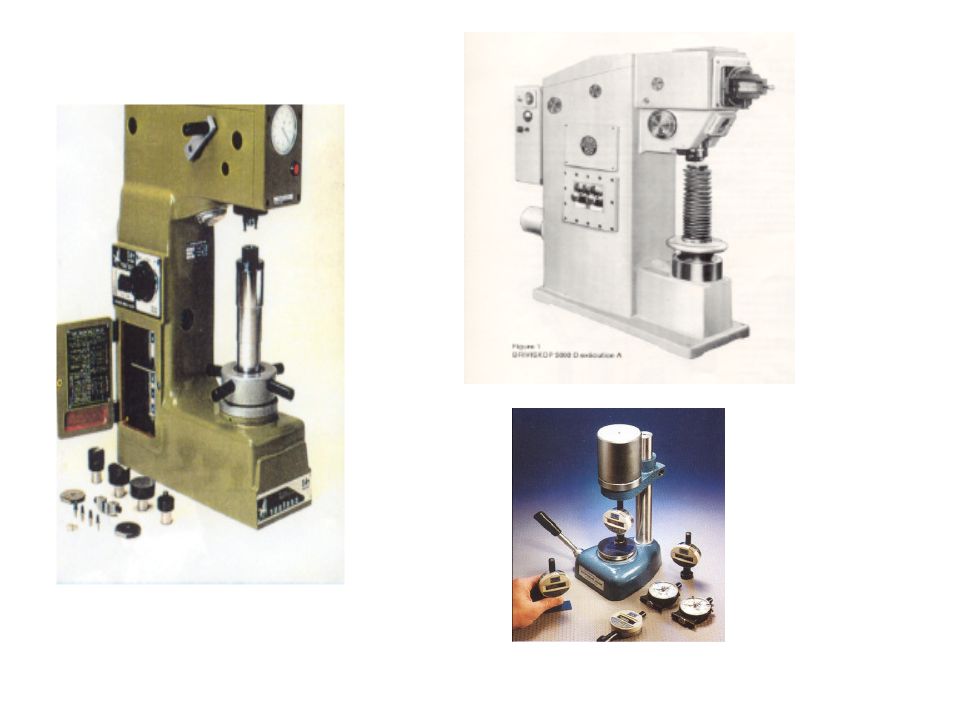

19

20 Dureza de Mohs Talco Yeso Calcita Fluorita Apatito Feldespato Cuarzo
Berilo Corindón Diamante

21 Relación entre durezas

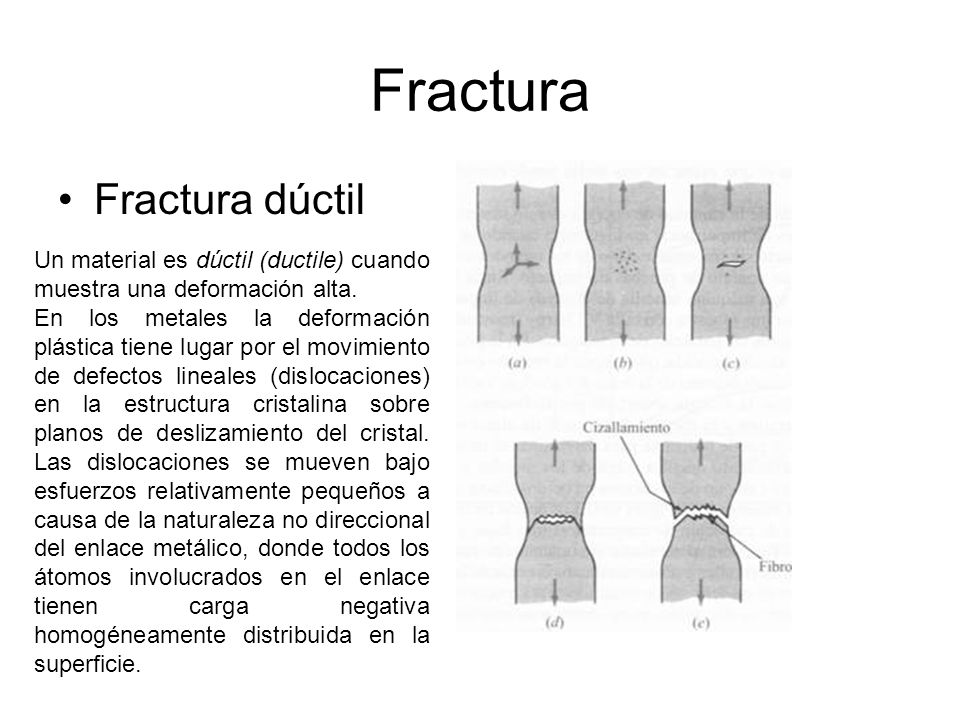

22 Fractura Fractura dúctil
Un material es dúctil (ductile) cuando muestra una deformación alta. En los metales la deformación plástica tiene lugar por el movimiento de defectos lineales (dislocaciones) en la estructura cristalina sobre planos de deslizamiento del cristal. Las dislocaciones se mueven bajo esfuerzos relativamente pequeños a causa de la naturaleza no direccional del enlace metálico, donde todos los átomos involucrados en el enlace tienen carga negativa homogéneamente distribuida en la superficie.

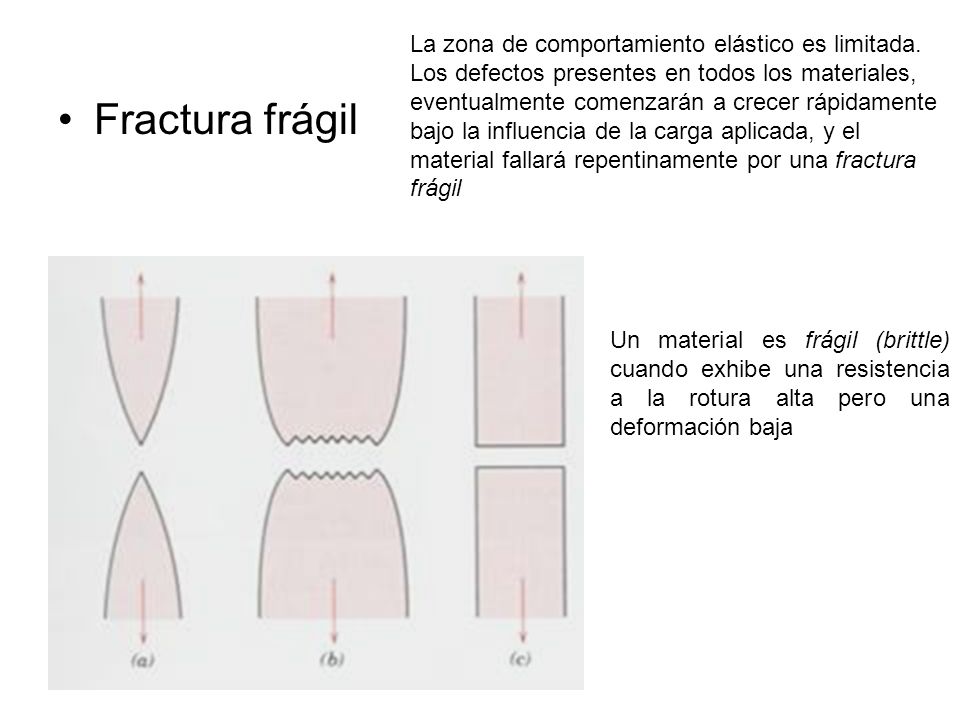

23 La zona de comportamiento elástico es limitada
La zona de comportamiento elástico es limitada. Los defectos presentes en todos los materiales, eventualmente comenzarán a crecer rápidamente bajo la influencia de la carga aplicada, y el material fallará repentinamente por una fractura frágil Fractura frágil Un material es frágil (brittle) cuando exhibe una resistencia a la rotura alta pero una deformación baja

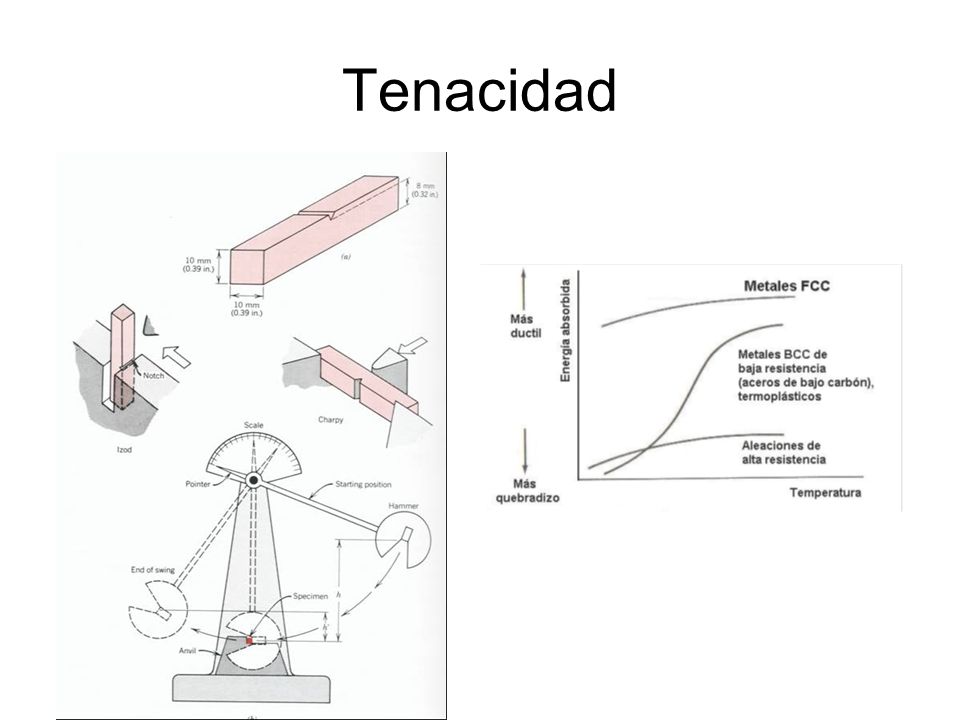

24 Tenacidad

25

26

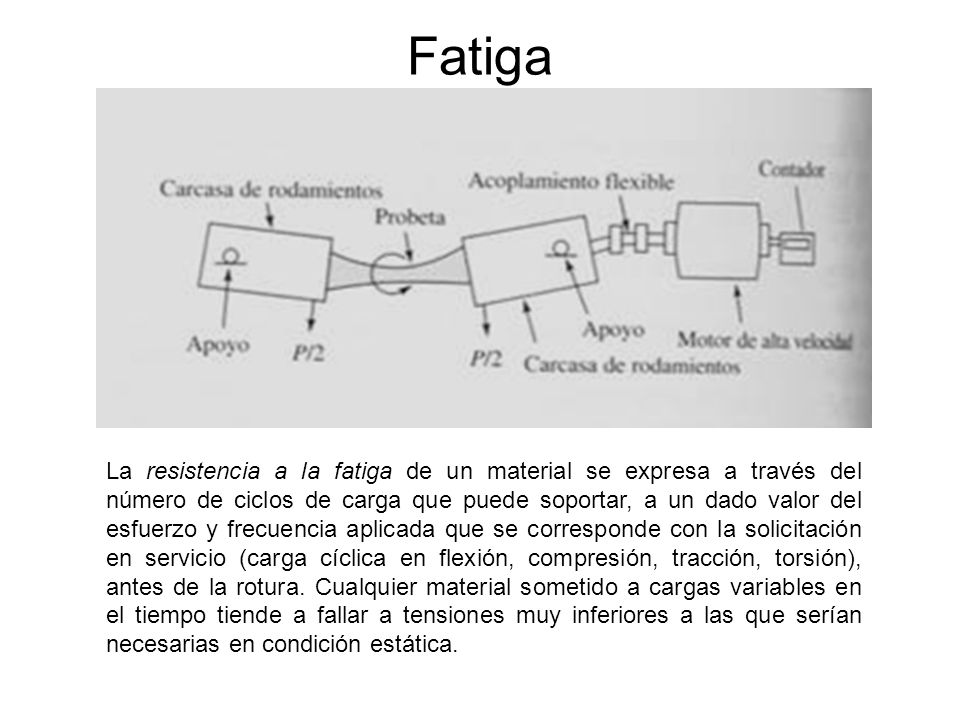

27 Fatiga La resistencia a la fatiga de un material se expresa a través del número de ciclos de carga que puede soportar, a un dado valor del esfuerzo y frecuencia aplicada que se corresponde con la solicitación en servicio (carga cíclica en flexión, compresión, tracción, torsión), antes de la rotura. Cualquier material sometido a cargas variables en el tiempo tiende a fallar a tensiones muy inferiores a las que serían necesarias en condición estática.

28

29 Fatiga de varias prótesis vasculares

30

31

32 Influencia de las condiciones de ensayo

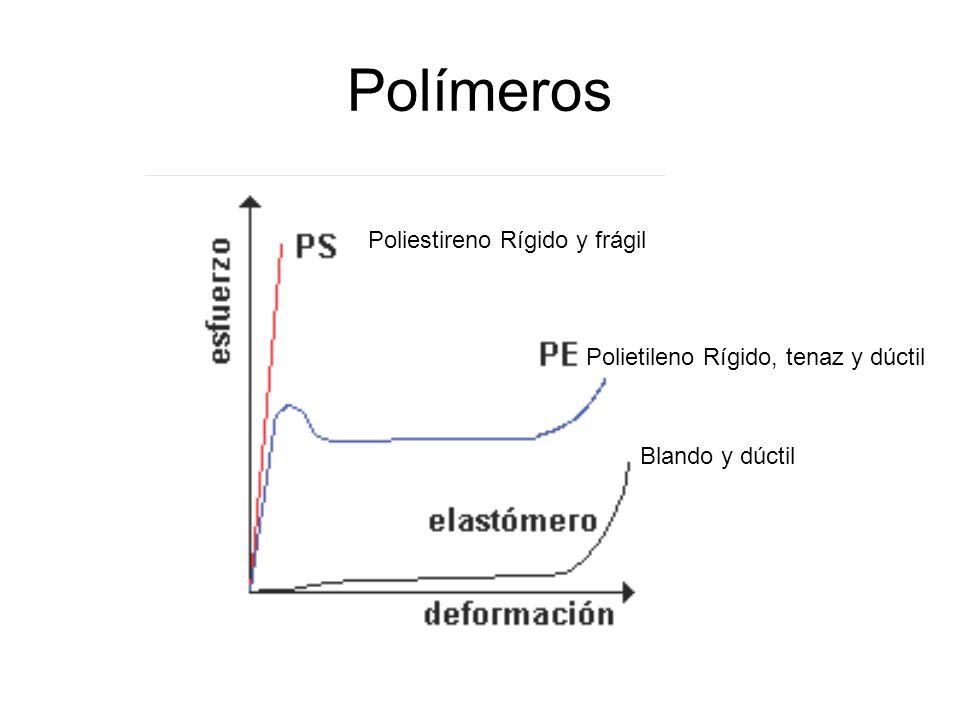

33 Polímeros Poliestireno Rígido y frágil
Polietileno Rígido, tenaz y dúctil Blando y dúctil

34 Adherencia

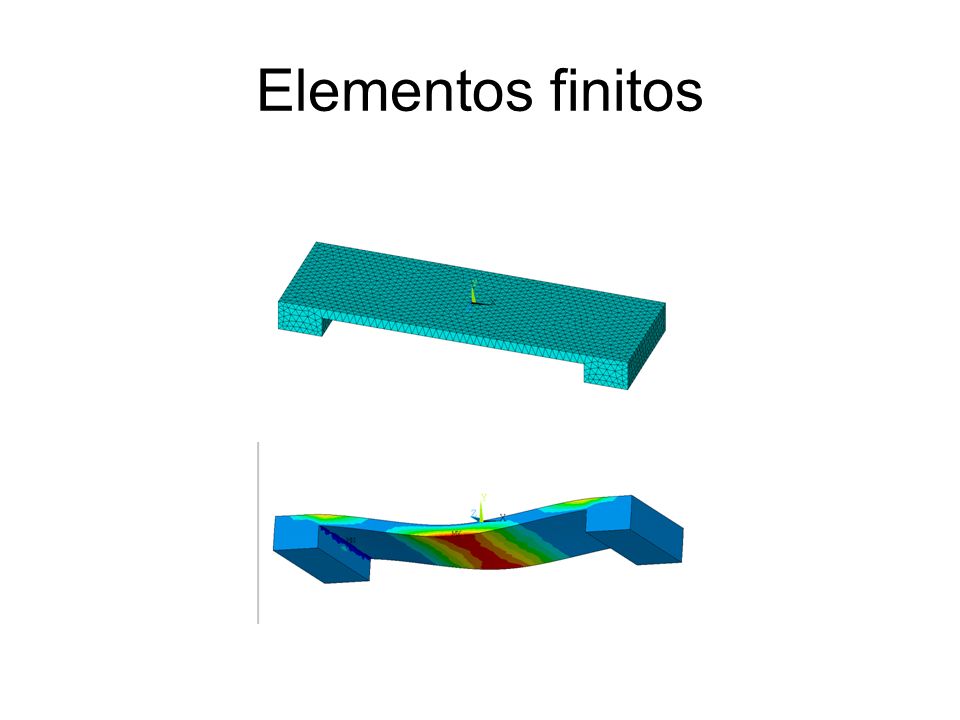

35 Elementos finitos

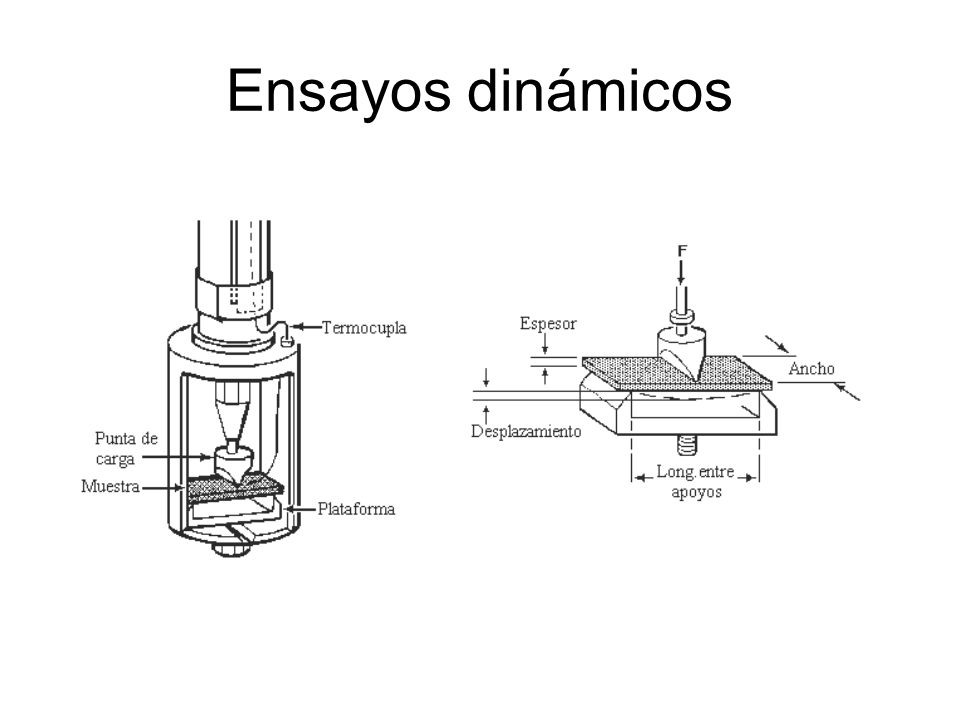

36 Ensayos dinámicos
