SEÑALIZACIÓN Y CÓDIGO DE COLORES. INTRODUCCIÓN.

Presentación del tema: "SEÑALIZACIÓN Y CÓDIGO DE COLORES. INTRODUCCIÓN."— Transcripción de la presentación:

1 SEÑALIZACIÓN Y CÓDIGO DE COLORES

2

3 INTRODUCCIÓN

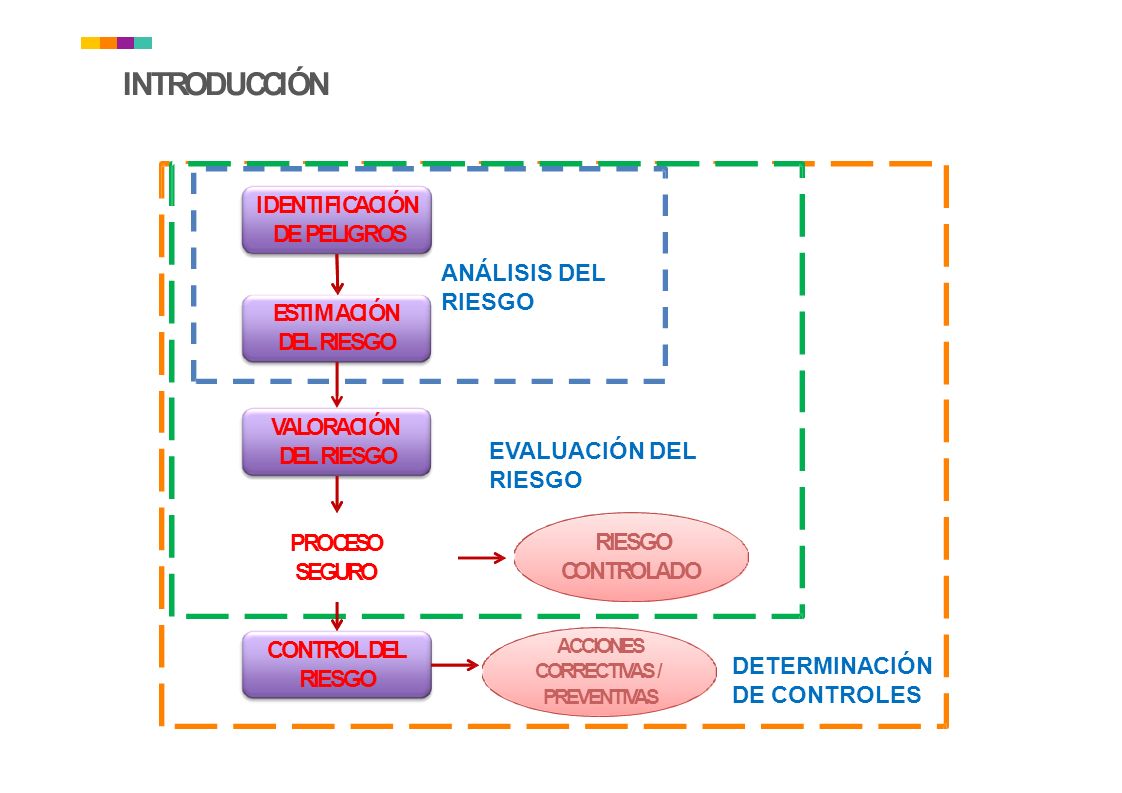

4 IDENTIFICACIÓN DE PELIGROS ESTIMACIÓN DEL RIESGO ANÁLISIS DEL RIESGO INTRODUCCIÓN VALORACIÓN DEL RIESGO CONTROL DEL RIESGO PROCESO SEGURO RIESGO CONTROLADO EVALUACIÓN DEL RIESGO DETERMINACIÓN DE CONTROLES ACCIONES CORRECTIVAS / PREVENTIVAS

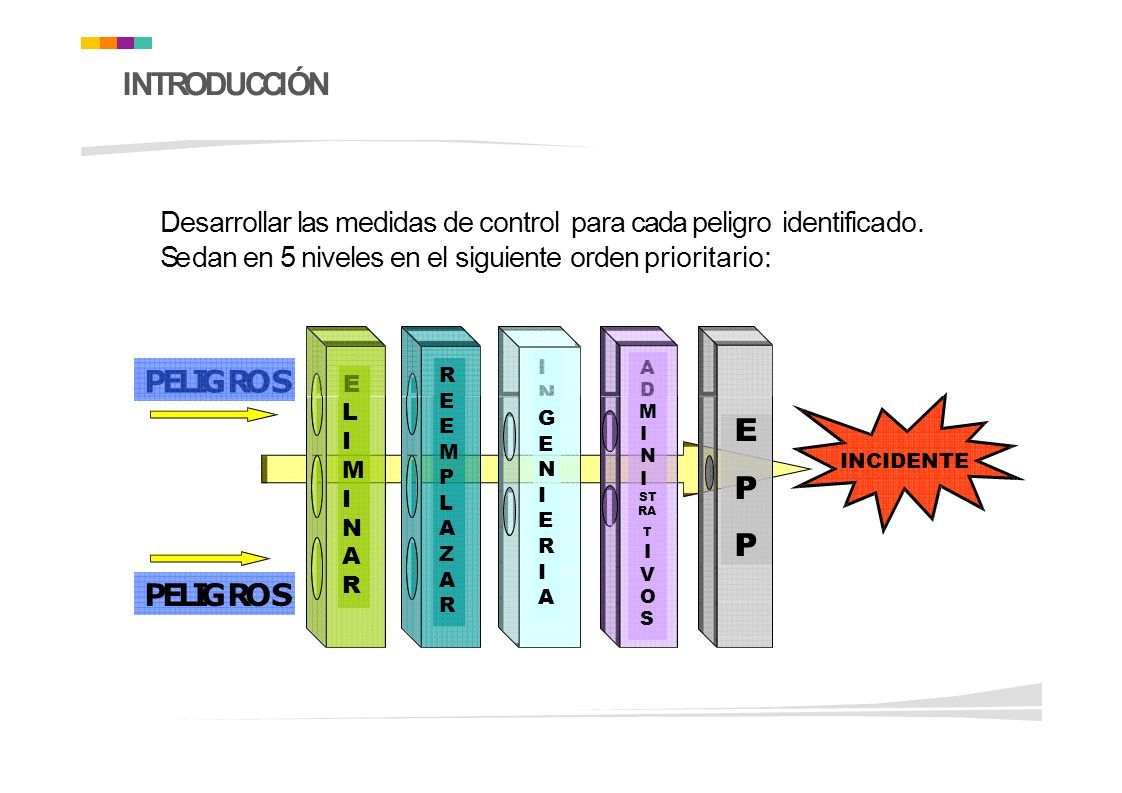

5 PELIGROSEPELIGROSE ININ ADAD Desarrollar las medidas de control para cada peligro identificado. Se dan en 5 niveles en el siguiente orden prioritario: INTRODUCCIÓN INCIDENTE LIMINARLIMINAR EPPEPP GENIERIAGENIERIA MINISTRATIVOSMINISTRATIVOS PELIGROSPELIGROS RERE EMPLAZAREMPLAZAR

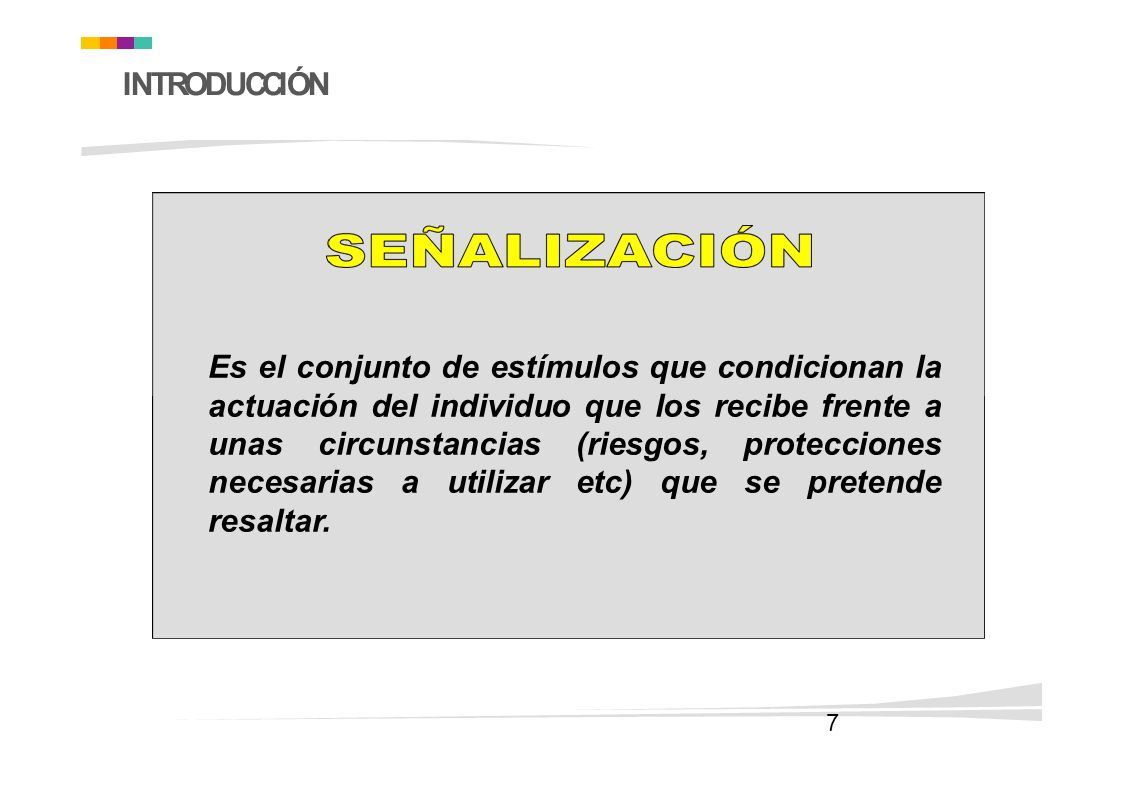

6 INTRODUCCIÓN 7 Es el conjunto de estímulos que condicionan la actuación del individuo que los recibe frente a unas circunstancias (riesgos, protecciones necesarias a utilizar etc) que se pretende resaltar.

7 SEÑALIZACIÓN Y CÓDIGO DE COLORES CRITERIOS DE EMPLEO DE SEÑALIZACIÓN SEÑALCARACTERÍSTICAS PANEL Combinación forma geométrica, color y pictograma, con determinada información y visibilidad asegurada por iluminación suficiente. LUMINOSA Señalemitidapordispositivodematerialtransparente, iluminado desde atrás o interior. ACÚSTICA Señal sonora codificada emitida sin intervención humana. VERBAL Mensaje verbal predeterminado. GESTUAL Movimiento o disposición de manos o brazos para guiar personas que realizan maniobras. ADICIONAL Información complementaria a la señal de panel

8 SEÑALIZACIÓN Y CÓDIGO DE COLORES SEÑALES DE SEGURIDAD Señal que por la combinación de una FORMA GEOMÉTRICA y de un COLOR, proporcionan una indicación general relativa a la seguridad y que, sí se añade un símbolo gráfico o un texto, proporciona una indicación particular relativa a las seguridad.

9 SEÑALIZACIÓN Y CÓDIGO DE COLORES FUNCIONES BÁSICAS LLAMAR LA ATENCIÓN DE LOS TRABAJADORES DE LA EXISTENCIA DE DETERMINADOS RIESGOS, PROHIBICIONES U OBLIGACIONES. TRANSMITIR UNA INFORMACIÓN ALERTAR AL TRABAJADOR CUANDO SE PRODUZCA UNA SITUACIÓN DE EMERGENCIA FACILITAR UNA LOCALIZACIÓN E IDENTIFICACIÓN DE DETERMINADOS MEDIOS O INSTALACIONES DE PROTECCIÓN, EXTINCIÓN, EVACUACIÓN, EMERGENCIA O PRIMEROS AUXILIOS. ORIENTAR O GUIAR A LOS TRABAJADORES QUE REALICEN DETERMINADAS MANIOBRAS PELIGROSAS.

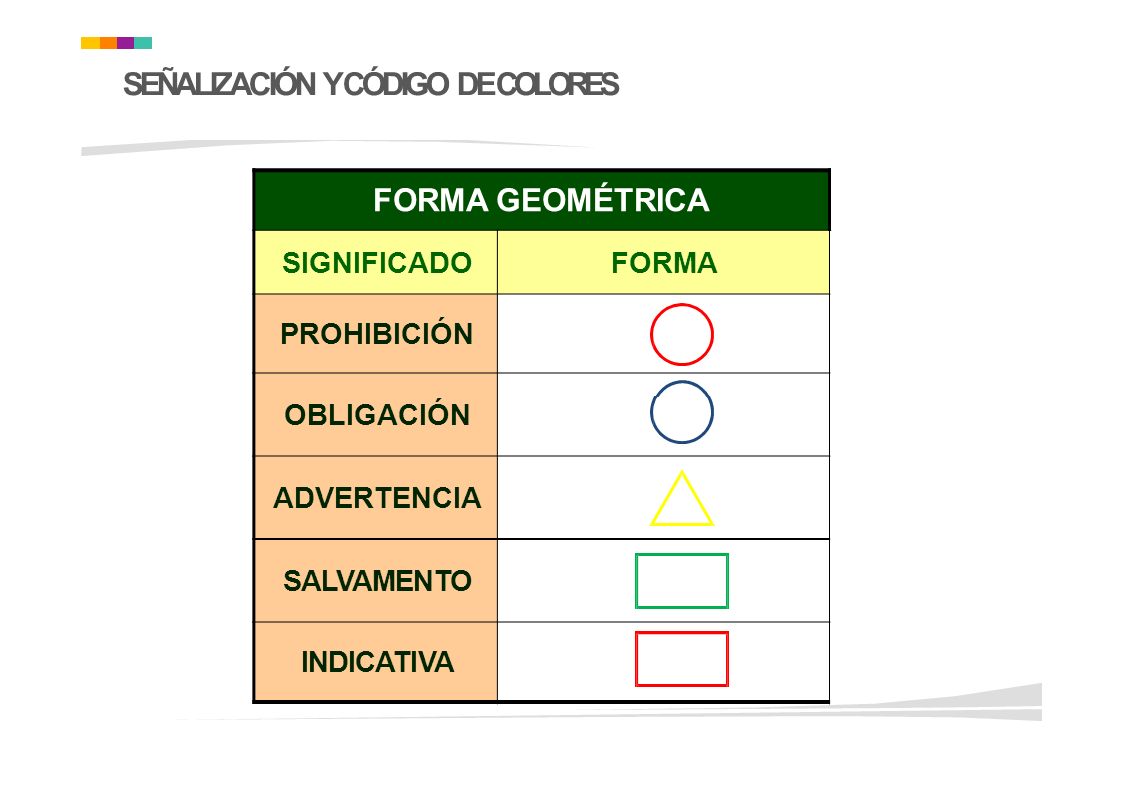

10 SEÑALIZACIÓN Y CÓDIGO DE COLORES FORMA GEOMÉTRICA SIGNIFICADOFORMA PROHIBICIÓN OBLIGACIÓN ADVERTENCIA SALVAMENTO INDICATIVA

11 COLOR SEÑALIZACIÓN Y CÓDIGO DE COLORES

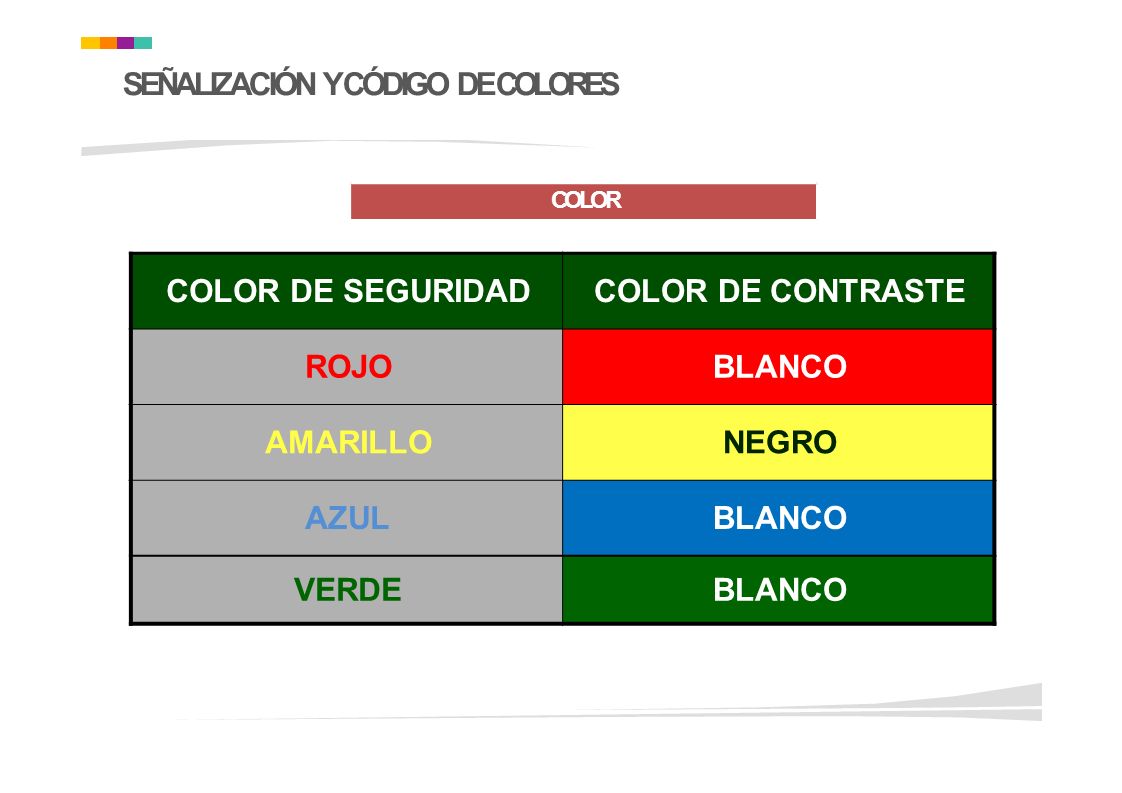

12 COLOR SEÑALIZACIÓN Y CÓDIGO DE COLORES COLOR DE SEGURIDADCOLOR DE CONTRASTE ROJOBLANCO AMARILLONEGRO AZULBLANCO VERDEBLANCO

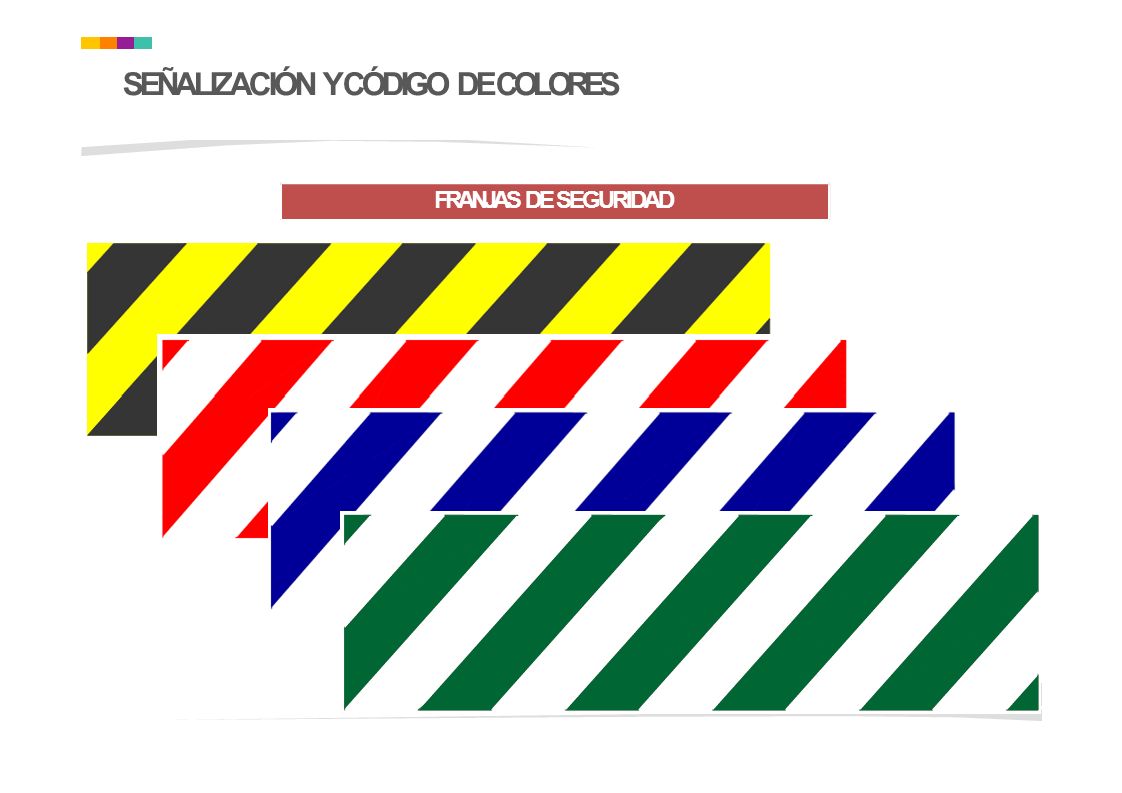

13 SEÑALIZACIÓN Y CÓDIGO DE COLORES FRANJAS DE SEGURIDAD

14 SEÑALIZACIÓN Y CÓDIGO DE COLORES FRANJAS DE SEGURIDAD

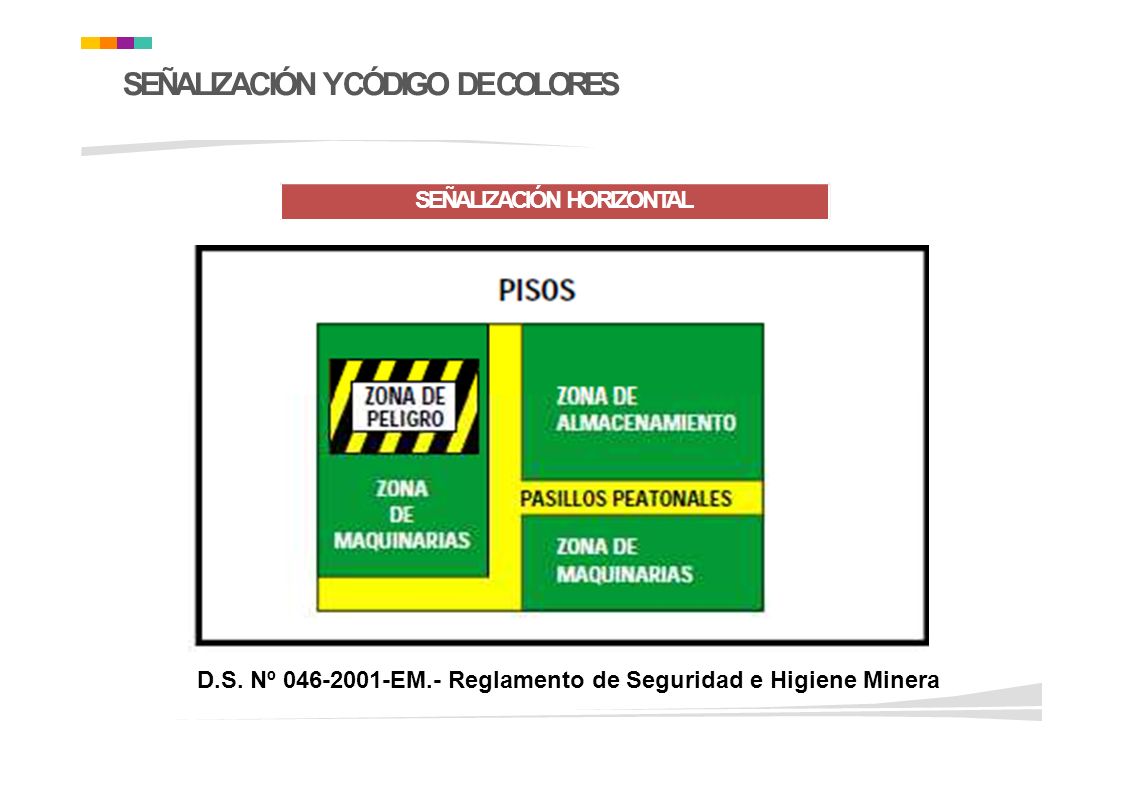

15 SEÑALIZACIÓN Y CÓDIGO DE COLORES SEÑALIZACIÓN HORIZONTAL D.S. Nº 046-2001-EM.- Reglamento de Seguridad e Higiene Minera

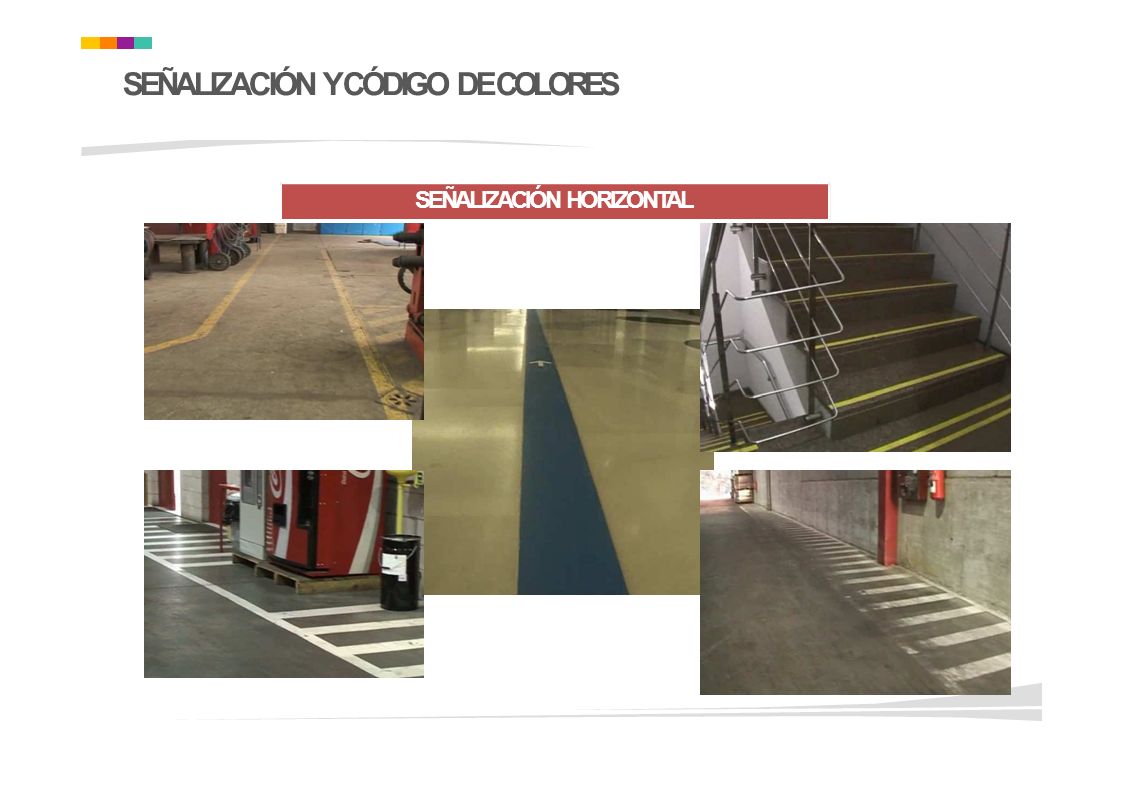

16 SEÑALIZACIÓN Y CÓDIGO DE COLORES SEÑALIZACIÓN HORIZONTAL

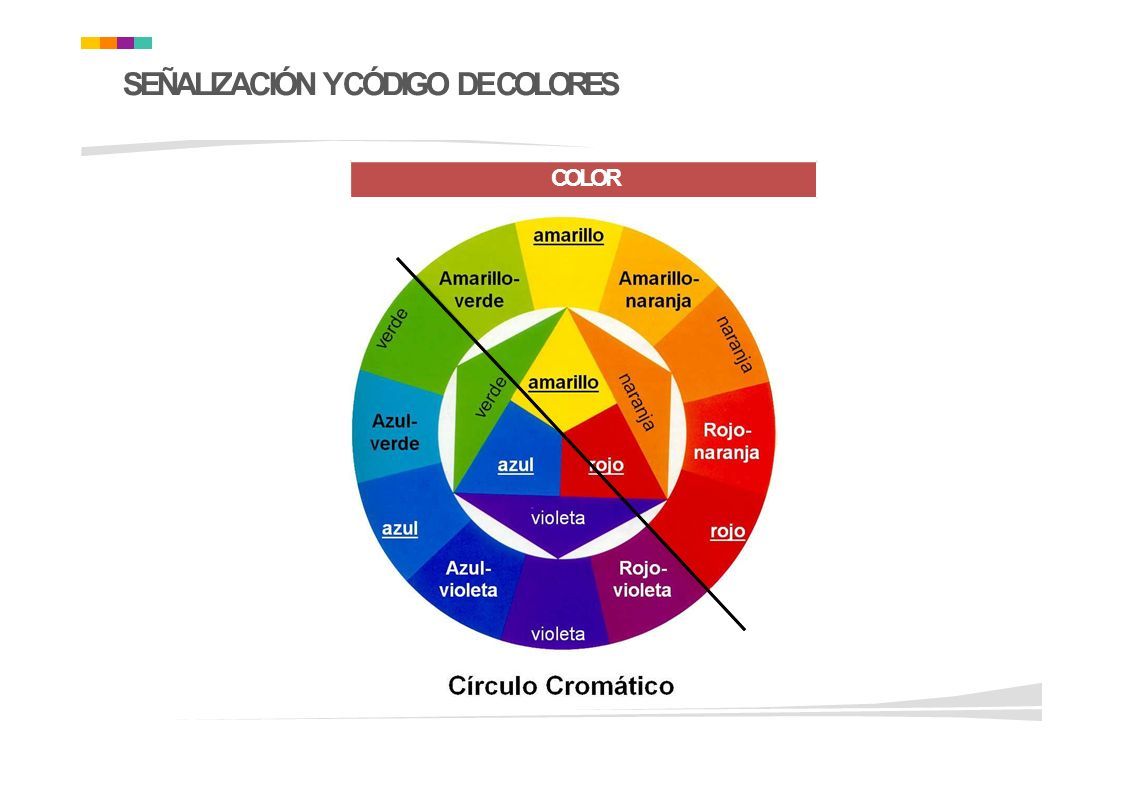

17 COLOR SEÑALIZACIÓN Y CÓDIGO DE COLORES

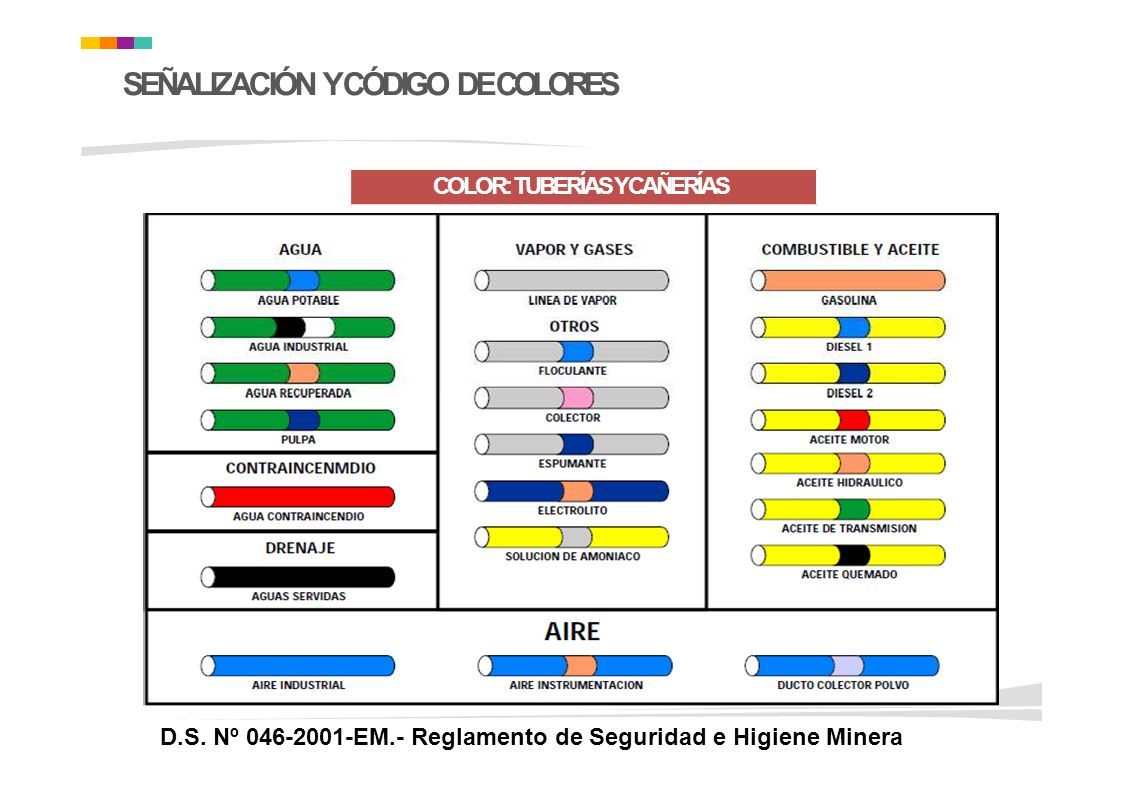

18 COLOR: TUBERÍAS Y CAÑERÍAS D.S. Nº 046-2001-EM.- Reglamento de Seguridad e Higiene Minera

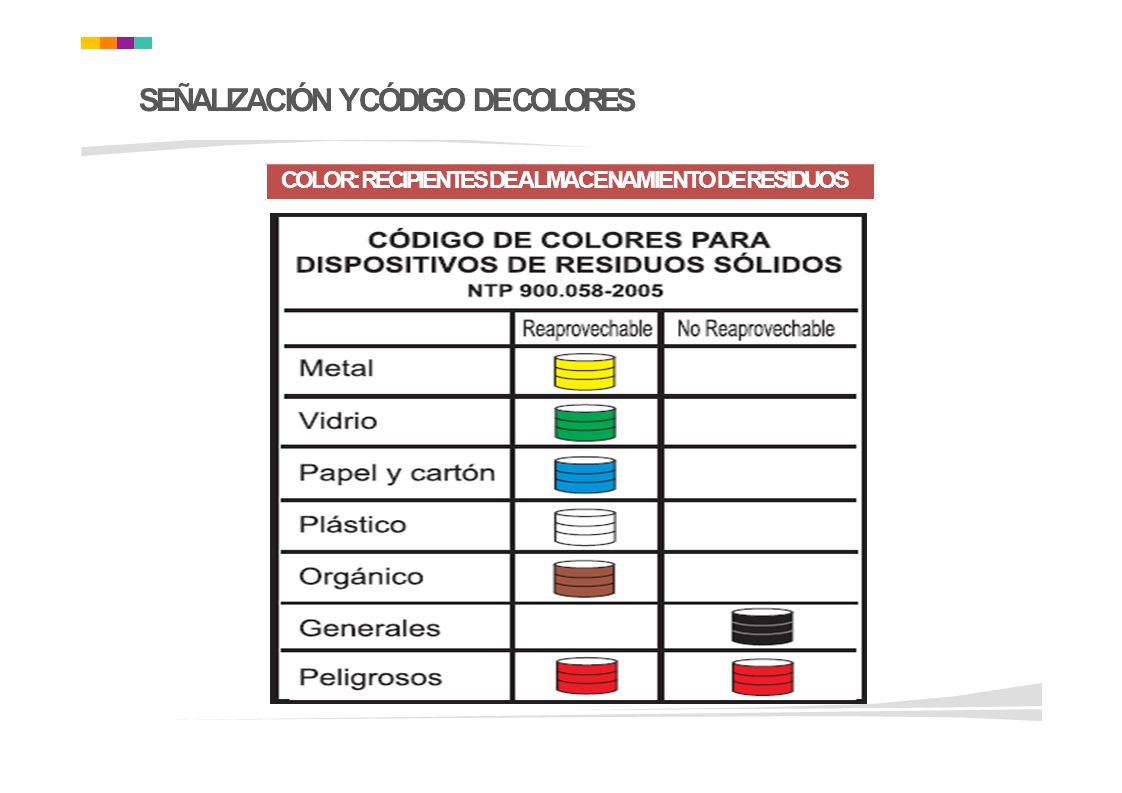

19 SEÑALIZACIÓN Y CÓDIGO DE COLORES COLOR: RECIPIENTES DE ALMACENAMIENTO DE RESIDUOS

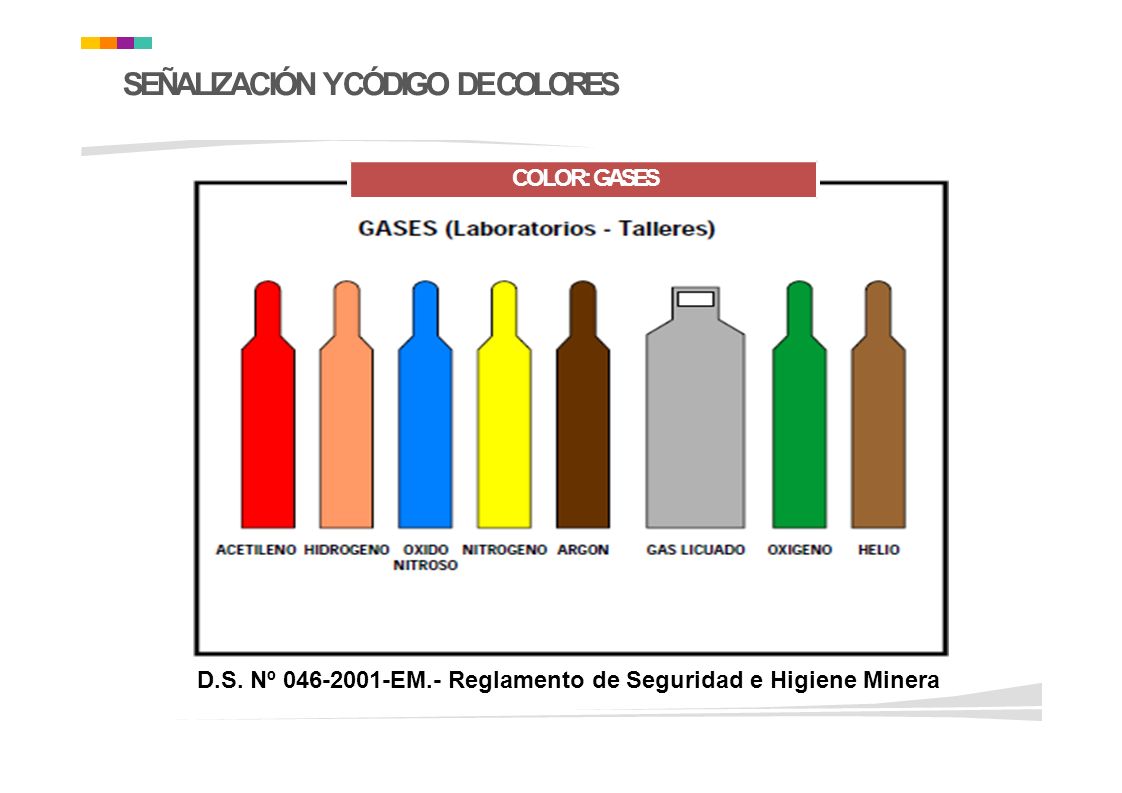

20 SEÑALIZACIÓN Y CÓDIGO DE COLORES COLOR: GASES D.S. Nº 046-2001-EM.- Reglamento de Seguridad e Higiene Minera

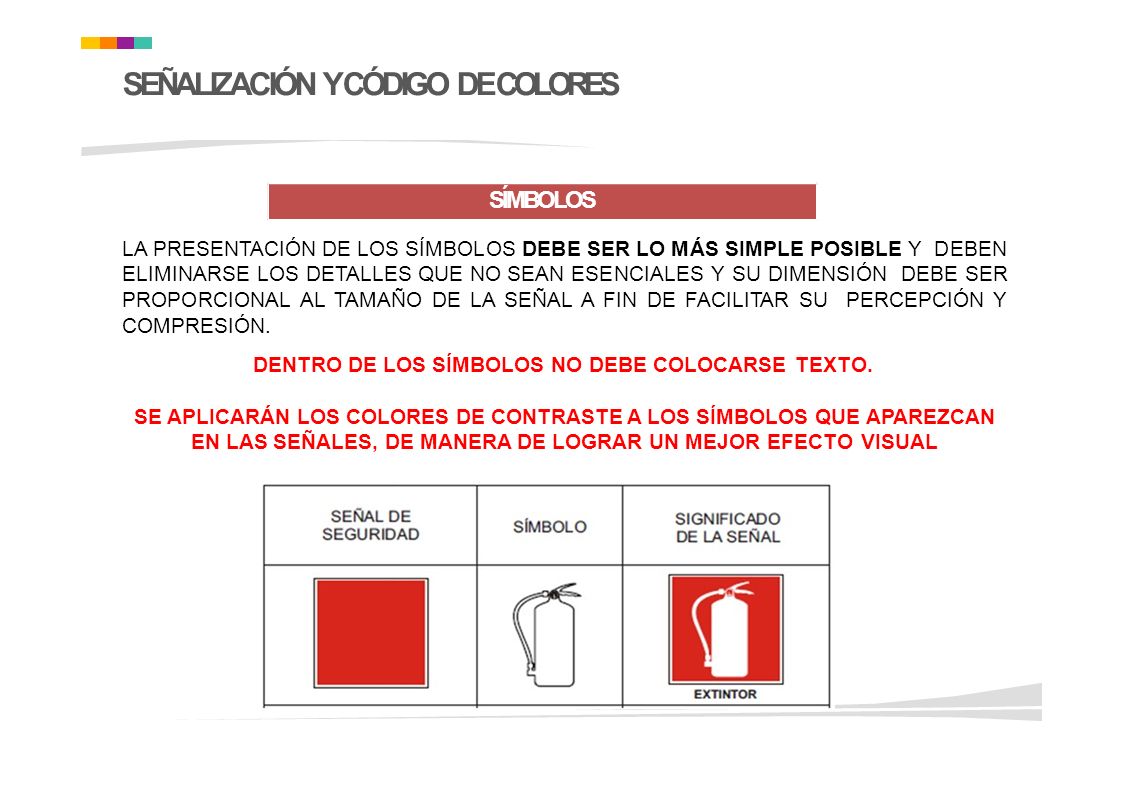

21 SEÑALIZACIÓN Y CÓDIGO DE COLORES SÍMBOLOS LA PRESENTACIÓN DE LOS SÍMBOLOS DEBE SER LO MÁS SIMPLE POSIBLE Y DEBEN ELIMINARSE LOS DETALLES QUE NO SEAN ESENCIALES Y SU DIMENSIÓN DEBE SER PROPORCIONAL AL TAMAÑO DE LA SEÑAL A FIN DE FACILITAR SU PERCEPCIÓN Y COMPRESIÓN. DENTRO DE LOS SÍMBOLOS NO DEBE COLOCARSE TEXTO. SE APLICARÁN LOS COLORES DE CONTRASTE A LOS SÍMBOLOS QUE APAREZCAN EN LAS SEÑALES, DE MANERA DE LOGRAR UN MEJOR EFECTO VISUAL

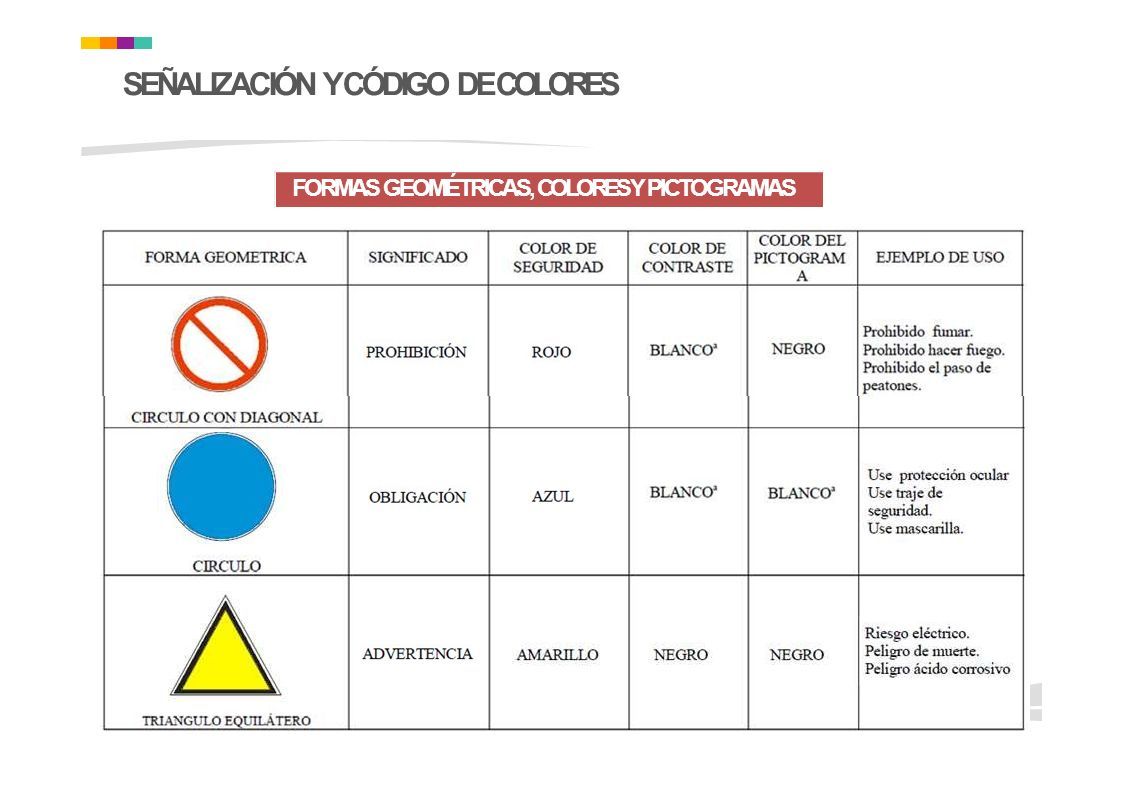

22 FORMAS GEOMÉTRICAS, COLORES Y PICTOGRAMAS SEÑALIZACIÓN Y CÓDIGO DE COLORES

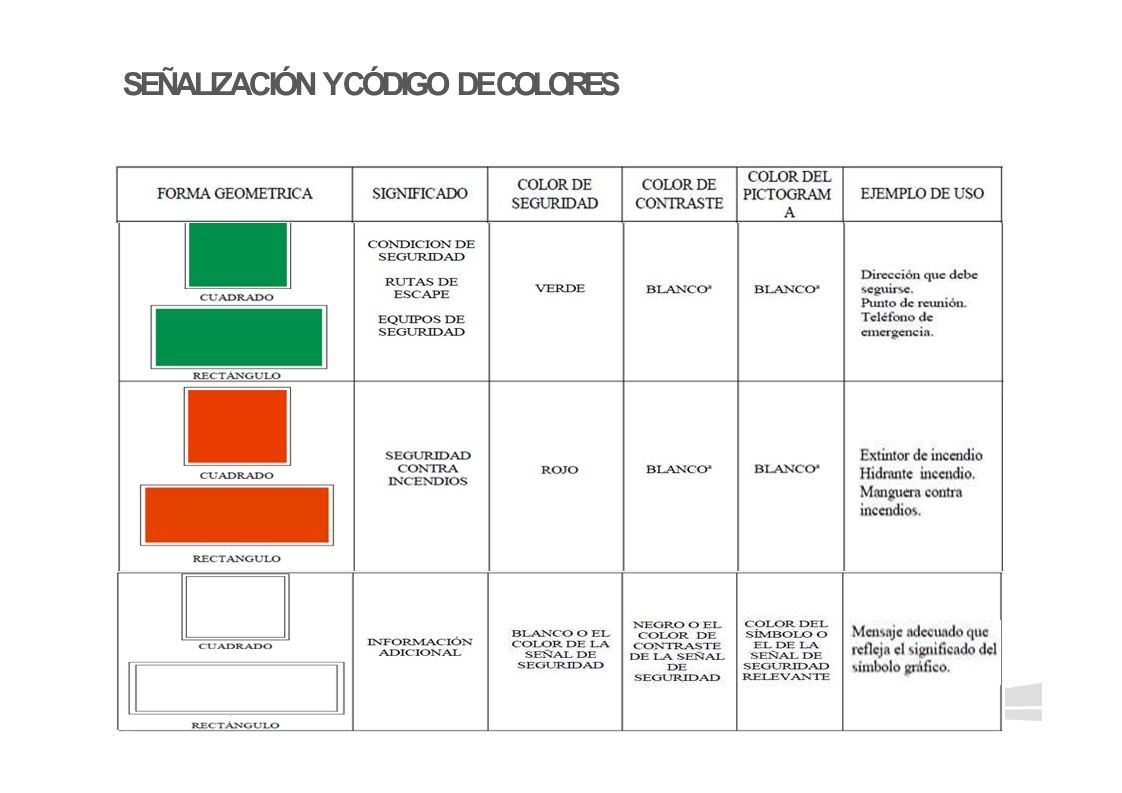

23

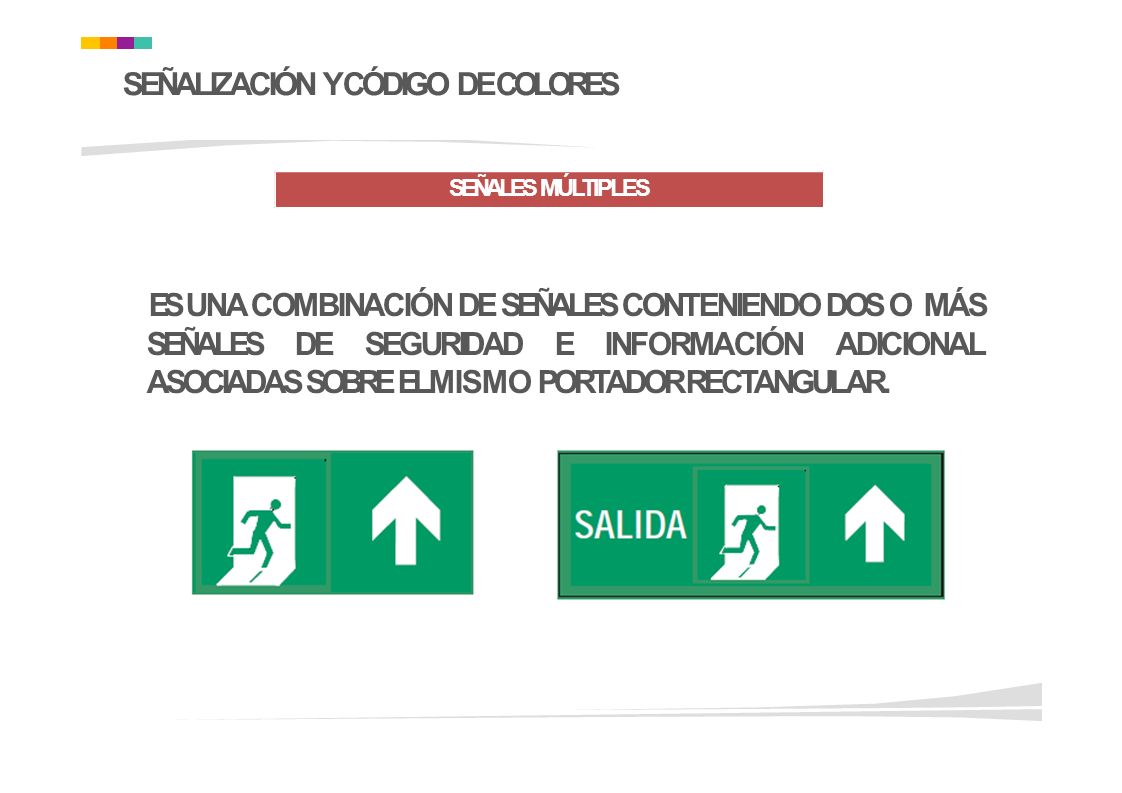

24 ES UNA COMBINACIÓN DE SEÑALES CONTENIENDO DOS O MÁS SEÑALES DE SEGURIDAD E INFORMACIÓN ADICIONAL ASOCIADAS SOBRE EL MISMO PORTADOR RECTANGULAR. SEÑALIZACIÓN Y CÓDIGO DE COLORES SEÑALES MÚLTIPLES

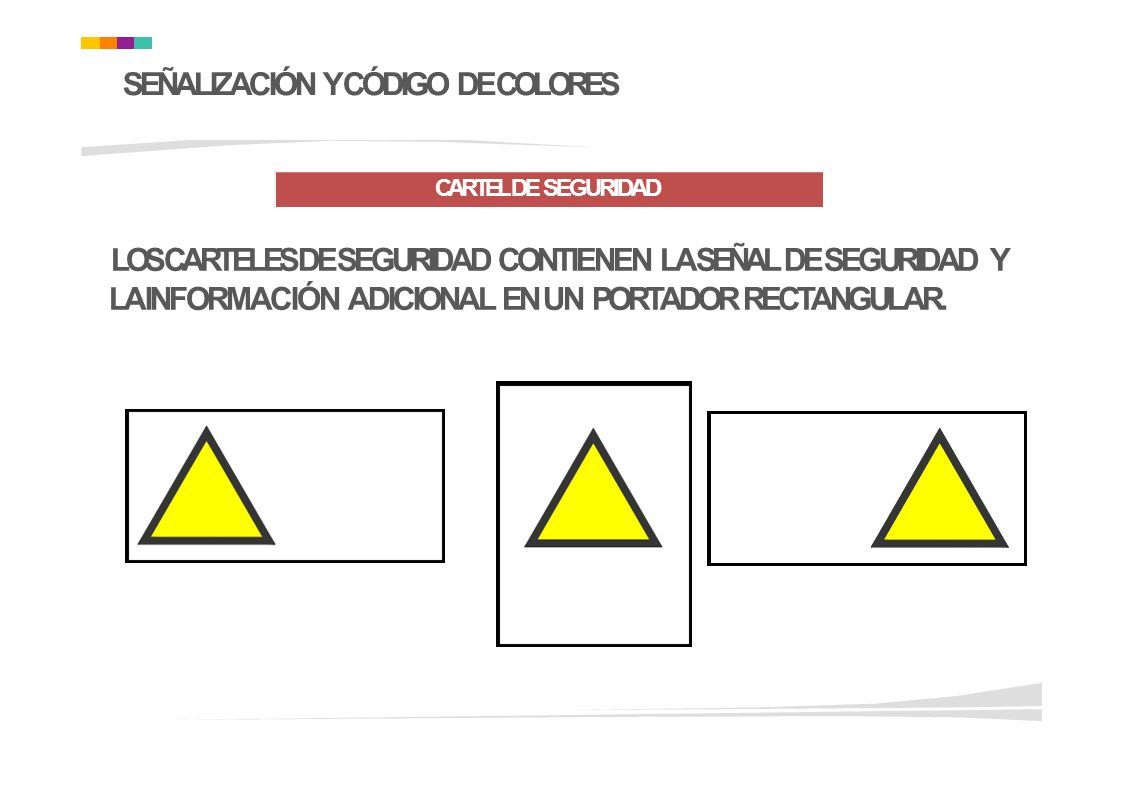

25 SEÑALIZACIÓN Y CÓDIGO DE COLORES CARTEL DE SEGURIDAD LOS CARTELES DE SEGURIDAD CONTIENEN LA SEÑAL DE SEGURIDAD Y LA INFORMACIÓN ADICIONAL EN UN PORTADOR RECTANGULAR.

26 SEÑALIZACIÓN Y CÓDIGO DE COLORES COMBINACIÓN DE SEÑALES

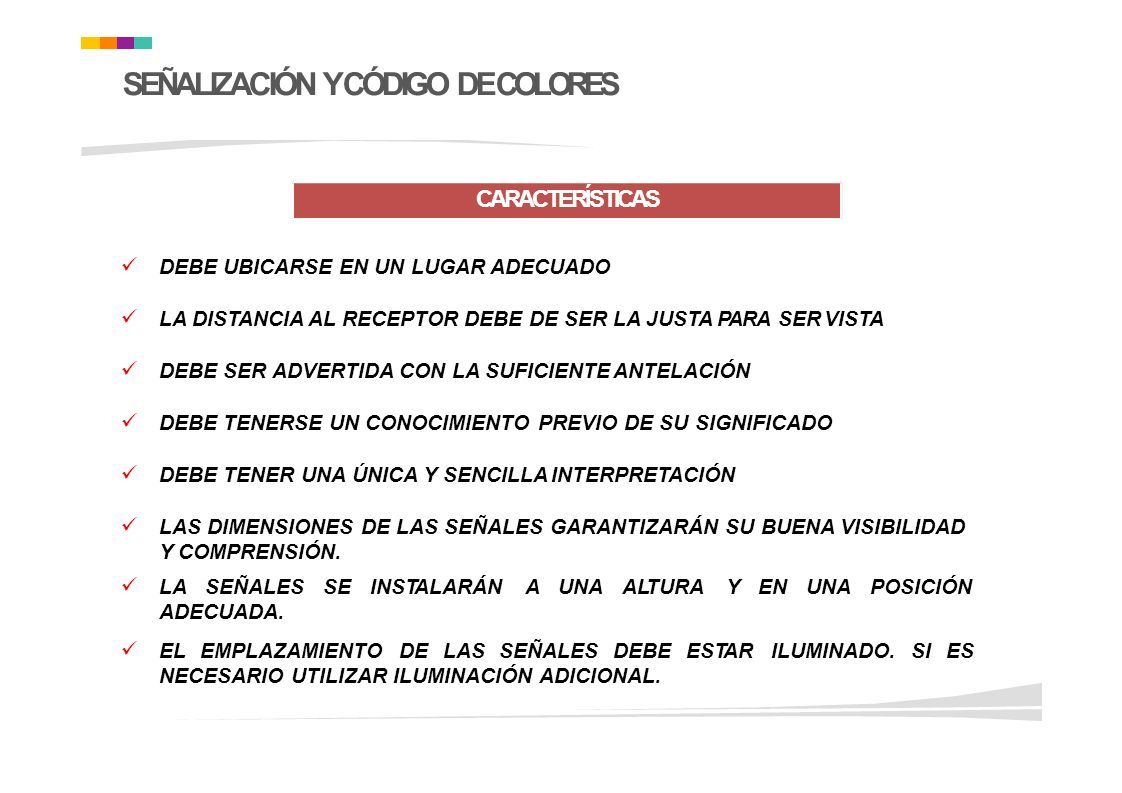

27 SEÑALIZACIÓN Y CÓDIGO DE COLORES CARACTERÍSTICAS DEBE UBICARSE EN UN LUGAR ADECUADO LA DISTANCIA AL RECEPTOR DEBE DE SER LA JUSTA PARA SER VISTA DEBE SER ADVERTIDA CON LA SUFICIENTE ANTELACIÓN DEBE TENERSE UN CONOCIMIENTO PREVIO DE SU SIGNIFICADO DEBE TENER UNA ÚNICA Y SENCILLA INTERPRETACIÓN LAS DIMENSIONES DE LAS SEÑALES GARANTIZARÁN SU BUENA VISIBILIDAD Y COMPRENSIÓN. LASEÑALESSEINSTALARÁNAUNAALTURAYENUNAPOSICIÓN ADECUADA. ELEMPLAZAMIENTODELASSEÑALESDEBEESTARILUMINADO.SIES NECESARIO UTILIZAR ILUMINACIÓN ADICIONAL.

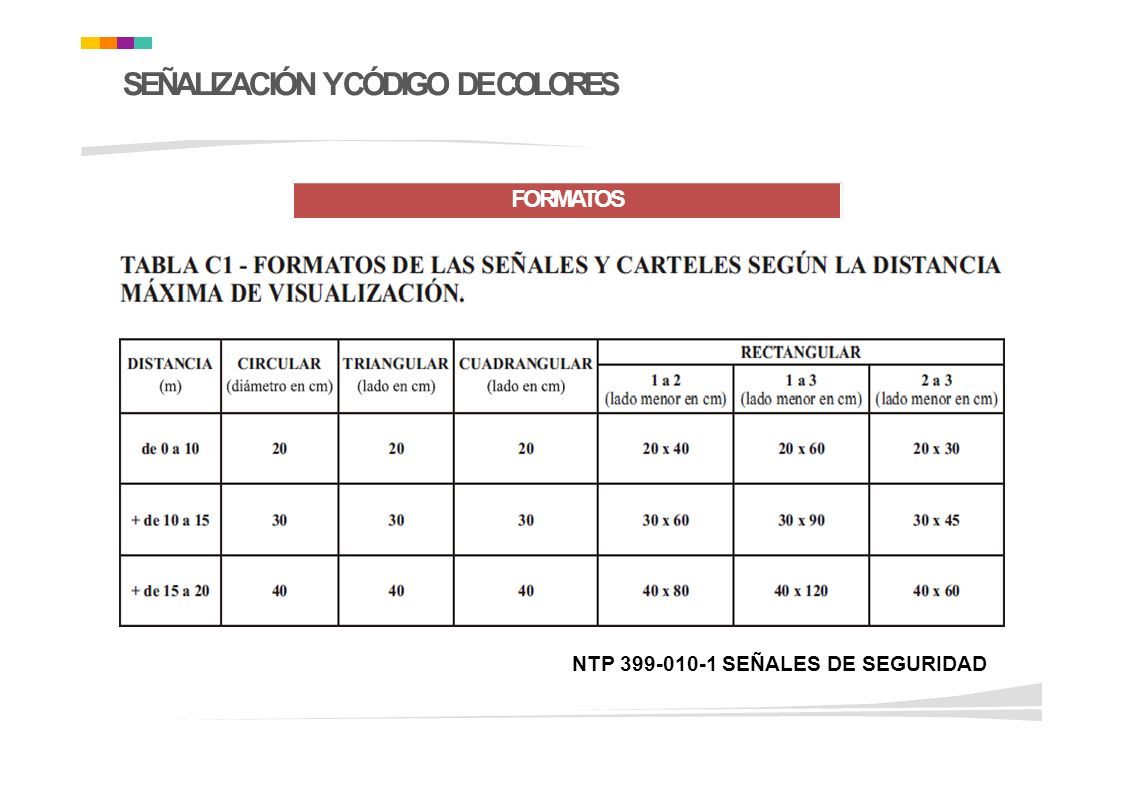

28 SEÑALIZACIÓN Y CÓDIGO DE COLORES FORMATOS NTP 399-010-1 SEÑALES DE SEGURIDAD

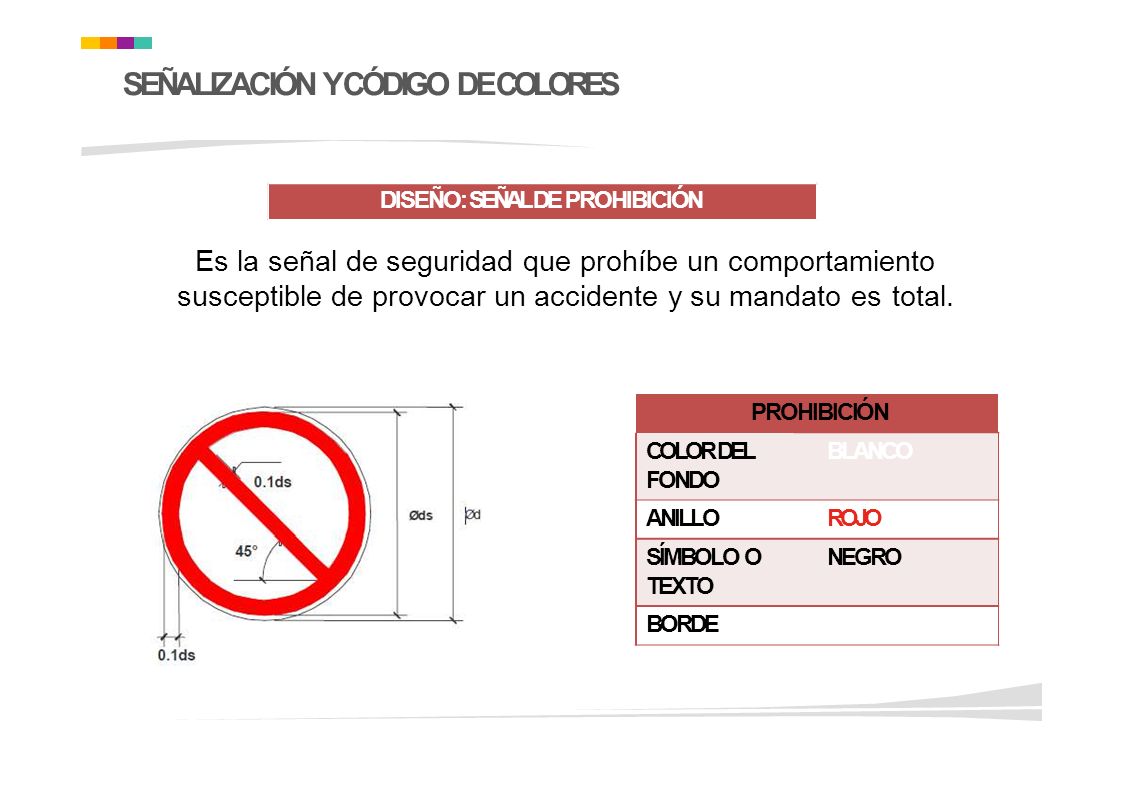

29 SEÑALIZACIÓN Y CÓDIGO DE COLORES DISEÑO: SEÑAL DE PROHIBICIÓN Es la señal de seguridad que prohíbe un comportamiento susceptible de provocar un accidente y su mandato es total. PROHIBICIÓN COLOR DEL FONDO BLANCO ANILLOROJO SÍMBOLO O TEXTO NEGRO BORDE

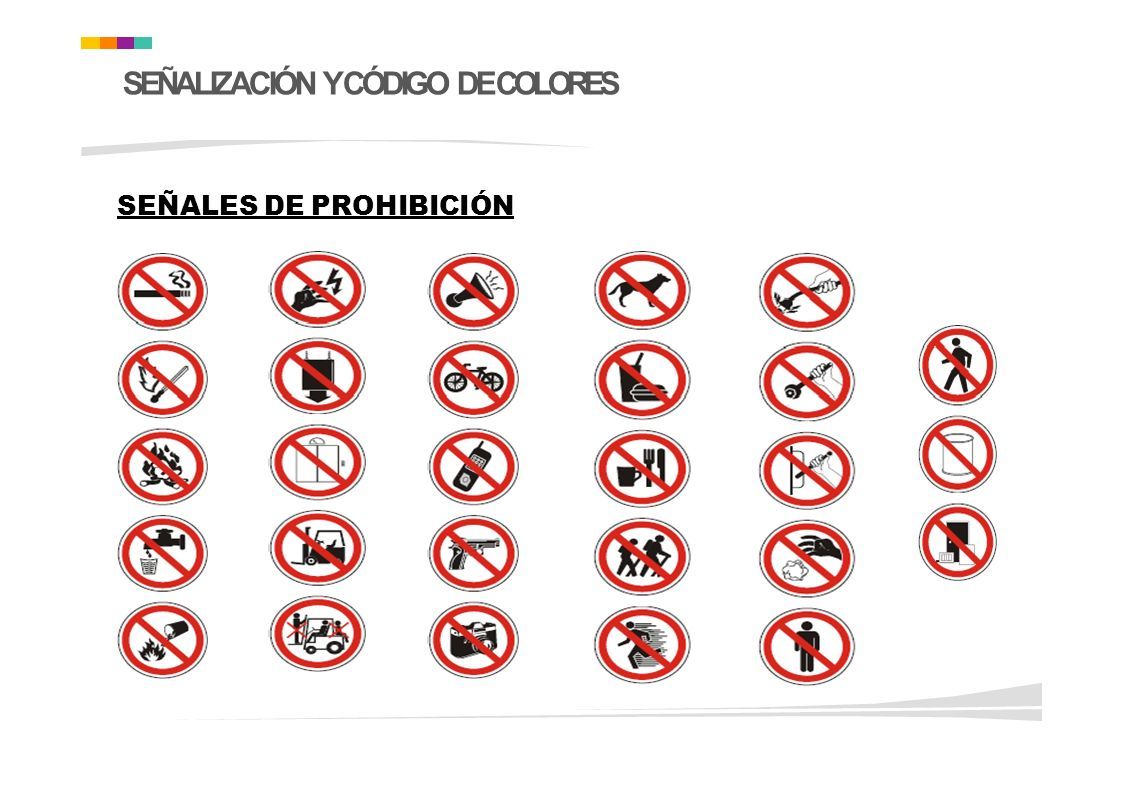

30 SEÑALES DE PROHIBICIÓN SEÑALIZACIÓN Y CÓDIGO DE COLORES

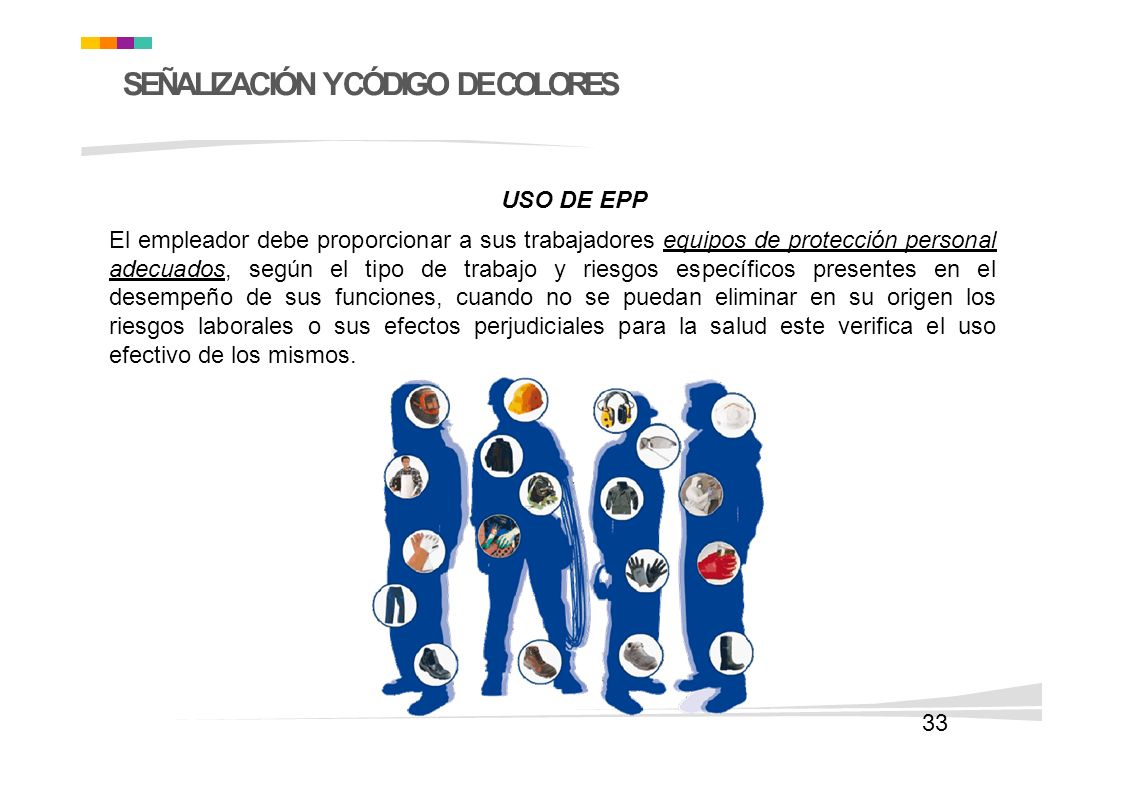

31 USO DE EPP El empleador debe proporcionar a sus trabajadores equipos de protección personal adecuados, según el tipo de trabajo y riesgos específicos presentes en el desempeño de sus funciones, cuando no se puedan eliminar en su origen los riesgos laborales o sus efectos perjudiciales para la salud este verifica el uso efectivo de los mismos. SEÑALIZACIÓN Y CÓDIGO DE COLORES 3

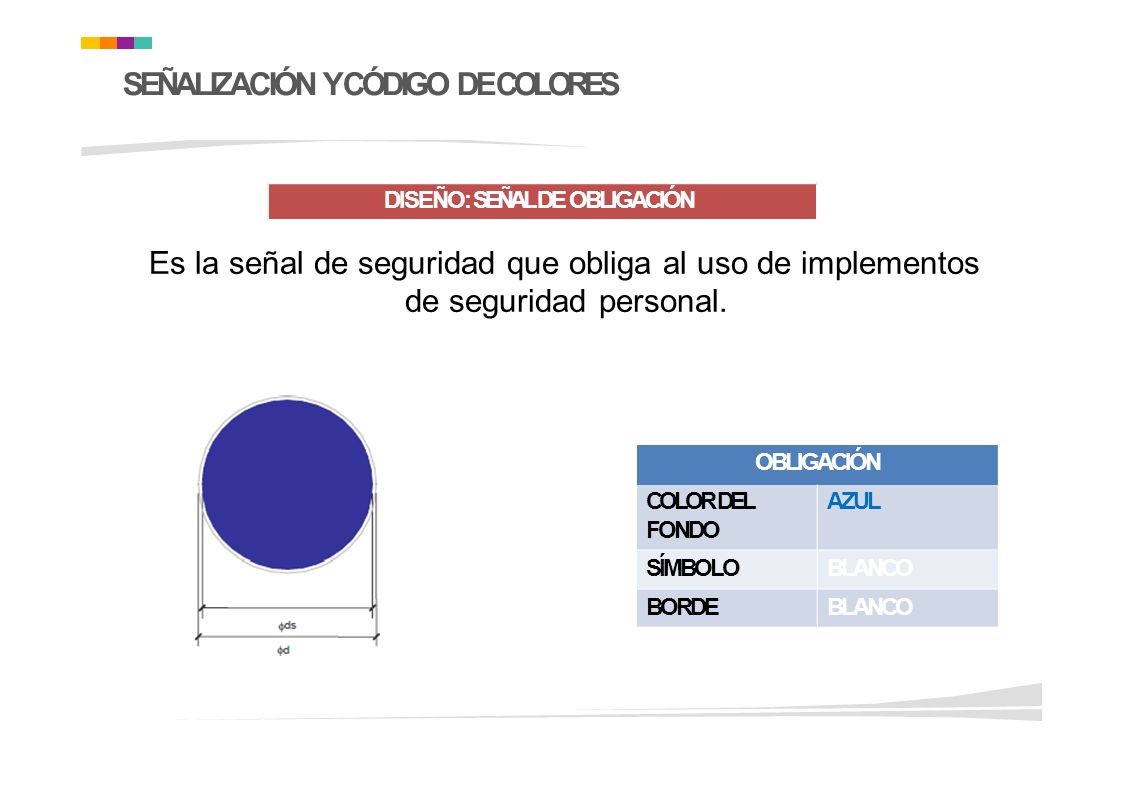

32 DISEÑO: SEÑAL DE OBLIGACIÓN Es la señal de seguridad que obliga al uso de implementos de seguridad personal. OBLIGACIÓN COLOR DEL FONDO AZUL SÍMBOLOBLANCO BORDEBLANCO

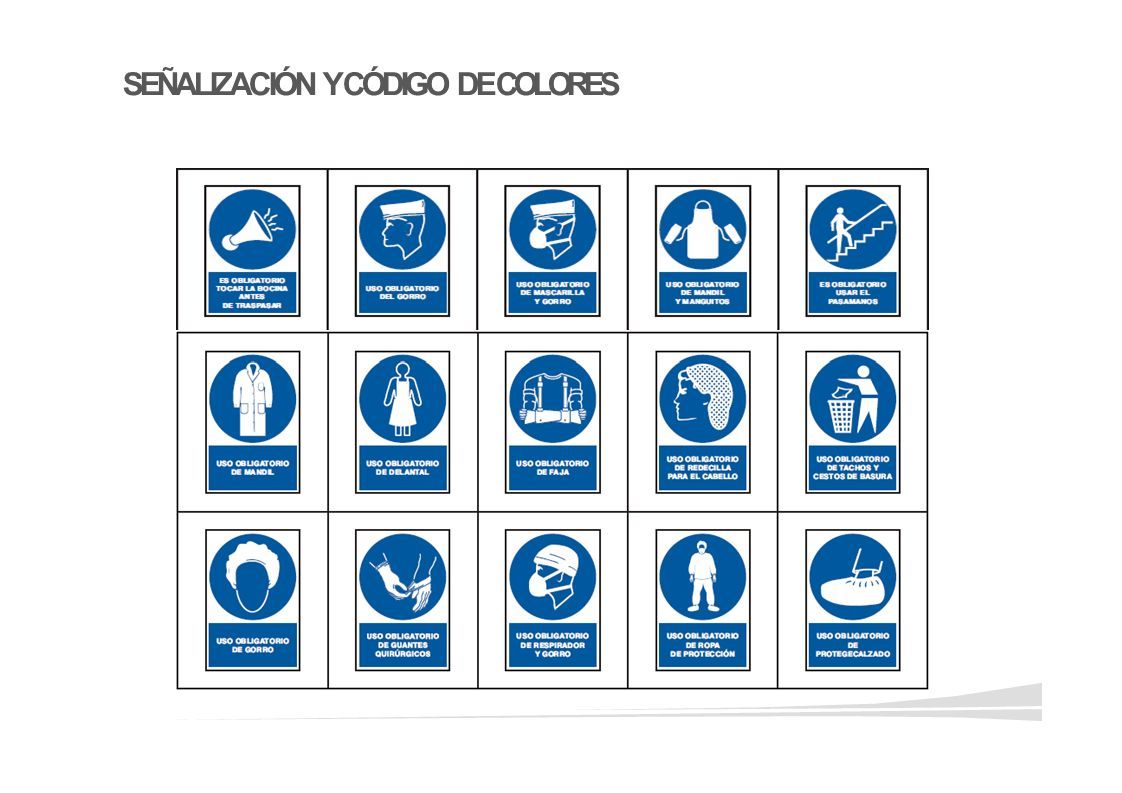

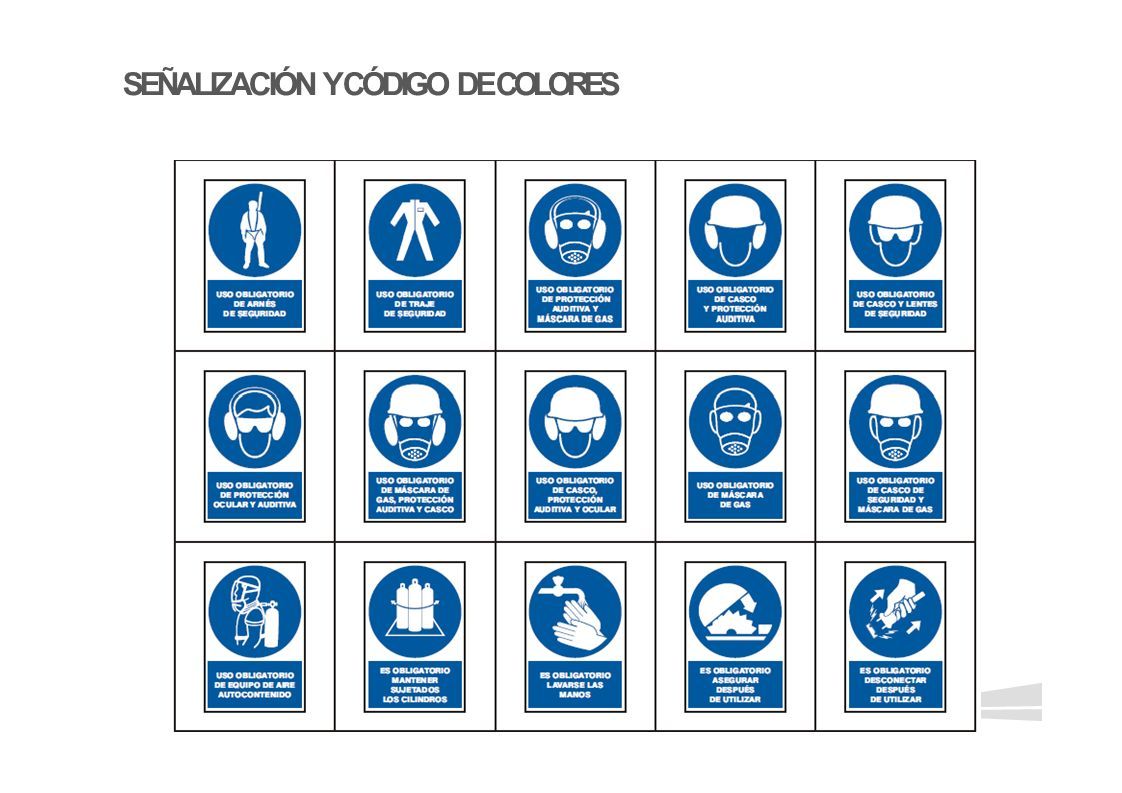

33 SEÑALES DE OBLIGACIÓN SEÑALIZACIÓN Y CÓDIGO DE COLORES

34

35

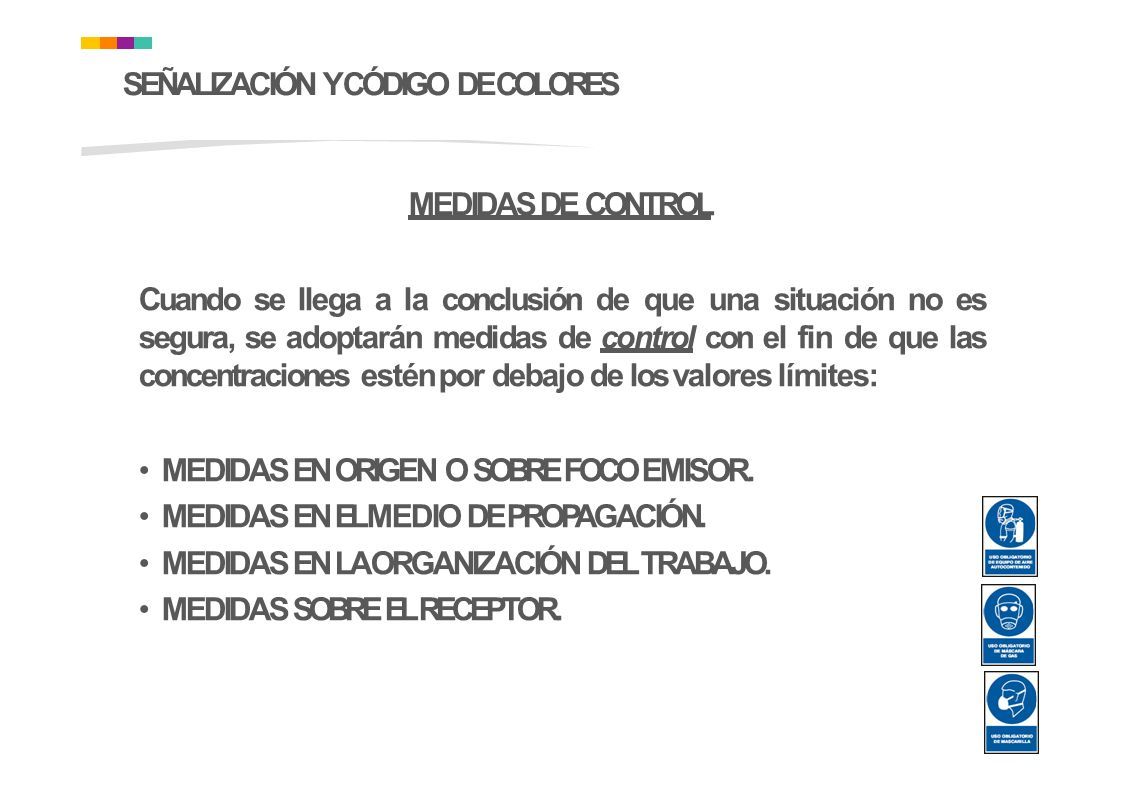

36 MEDIDAS DE CONTROL Cuando se llega a la conclusión de que una situación no es segura, se adoptarán medidas de control con el fin de que las concentraciones estén por debajo de los valores límites: MEDIDAS EN ORIGEN O SOBRE FOCO EMISOR. MEDIDAS EN EL MEDIO DE PROPAGACIÓN. MEDIDAS EN LA ORGANIZACIÓN DEL TRABAJO. MEDIDAS SOBRE EL RECEPTOR.

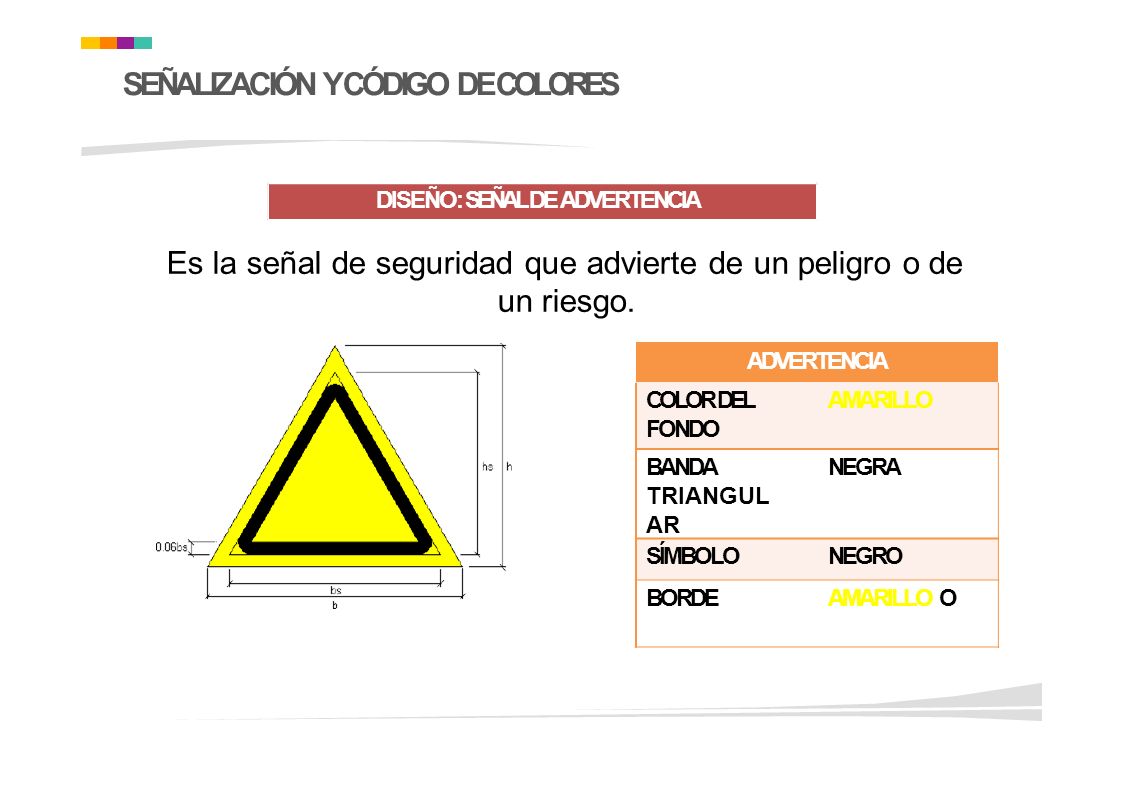

37 SEÑALIZACIÓN Y CÓDIGO DE COLORES DISEÑO: SEÑAL DE ADVERTENCIA Es la señal de seguridad que advierte de un peligro o de un riesgo. ADVERTENCIA COLOR DEL FONDO AMARILLO BANDA TRIANGUL AR NEGRA SÍMBOLONEGRO BORDEAMARILLO O

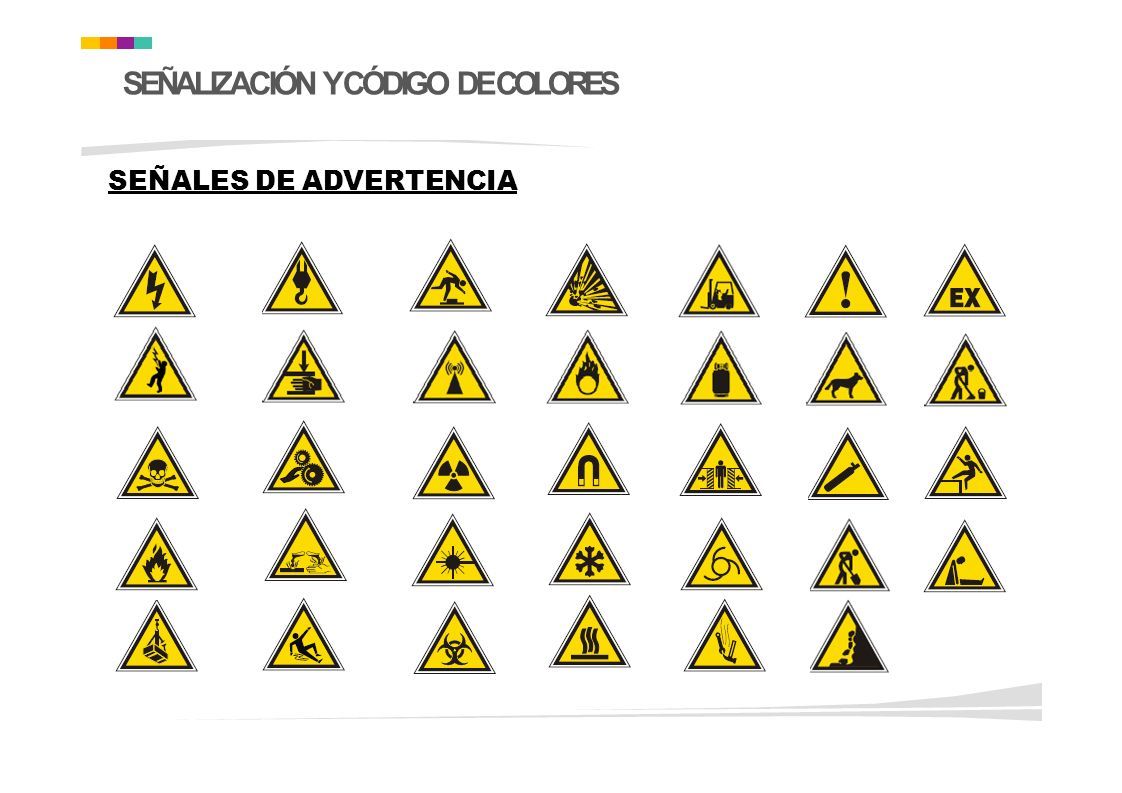

38 SEÑALES DE ADVERTENCIA SEÑALIZACIÓN Y CÓDIGO DE COLORES

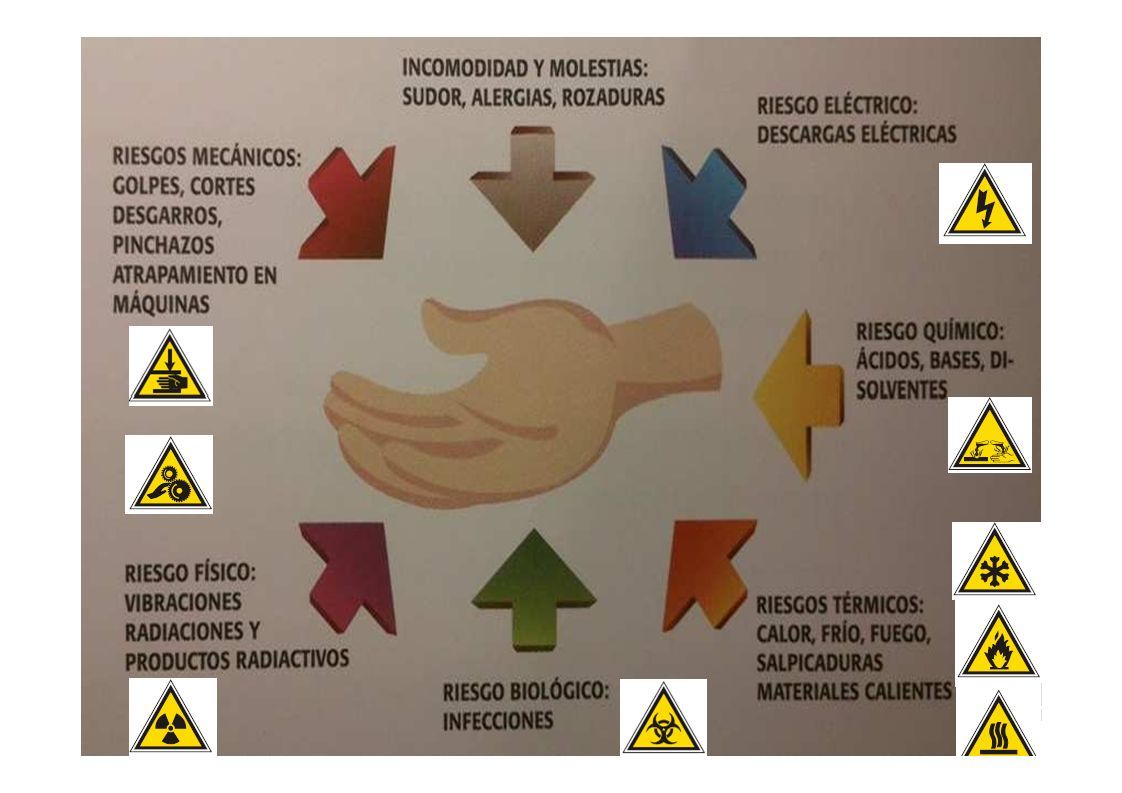

39

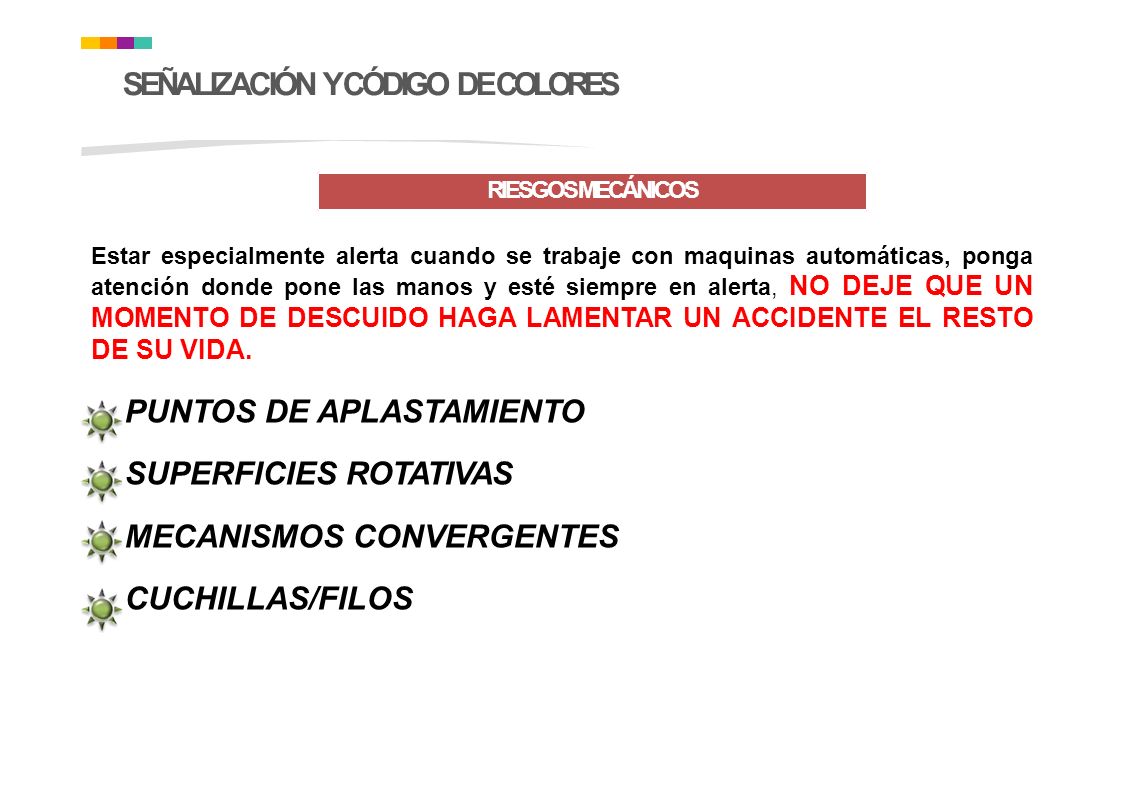

40 RIESGOS MECÁNICOS Estar especialmente alerta cuando se trabaje con maquinas automáticas, ponga atención donde pone las manos y esté siempre en alerta, NO DEJE QUE UN MOMENTO DE DESCUIDO HAGA LAMENTAR UN ACCIDENTE EL RESTO DE SU VIDA. PUNTOS DE APLASTAMIENTO SUPERFICIES ROTATIVAS MECANISMOS CONVERGENTES CUCHILLAS/FILOS

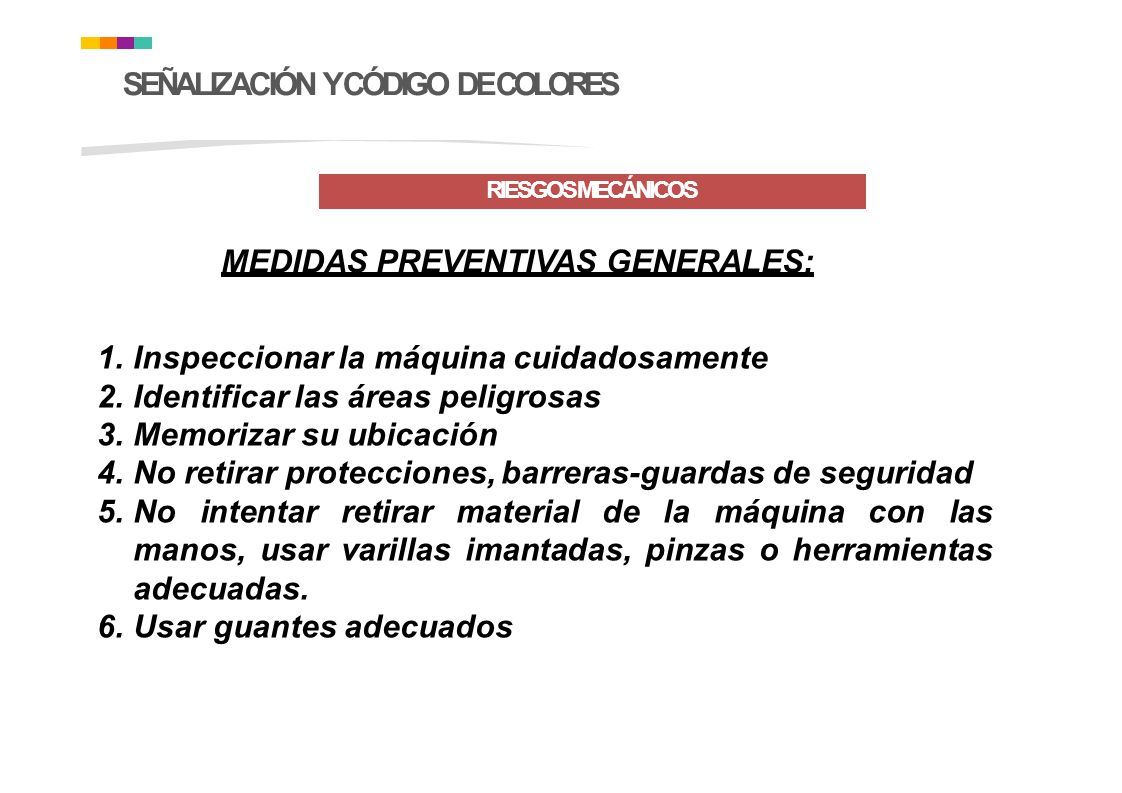

41 SEÑALIZACIÓN Y CÓDIGO DE COLORES RIESGOS MECÁNICOS MEDIDAS PREVENTIVAS GENERALES: 1.Inspeccionar la máquina cuidadosamente 2.Identificar las áreas peligrosas 3.Memorizar su ubicación 4.No retirar protecciones, barreras-guardas de seguridad 5.No intentar retirar material de la máquina con las manos, usar varillas imantadas, pinzas o herramientas adecuadas. 6.Usar guantes adecuados

42 SEÑALIZACIÓN Y CÓDIGO DE COLORES DISEÑO: SEÑAL DE CONDICIONES DE EMERGENCIA Es la señal de seguridad que indica la vía segura de la salida de emergencia a las zonas de seguridad. EMERGENCIA COLOR DEL VERD E FONDO SÍMBOLO O TEXTO BORDEBLANCO

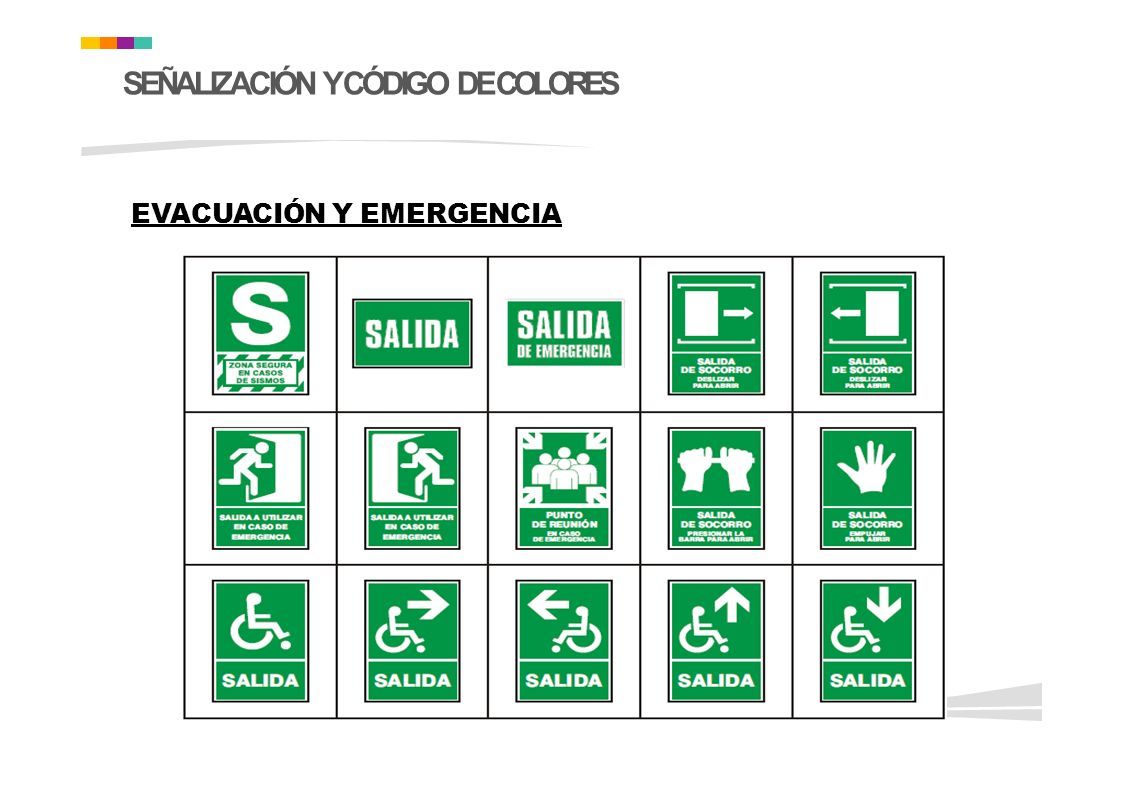

43 SEÑALIZACIÓN Y CÓDIGO DE COLORES EVACUACIÓN Y EMERGENCIA

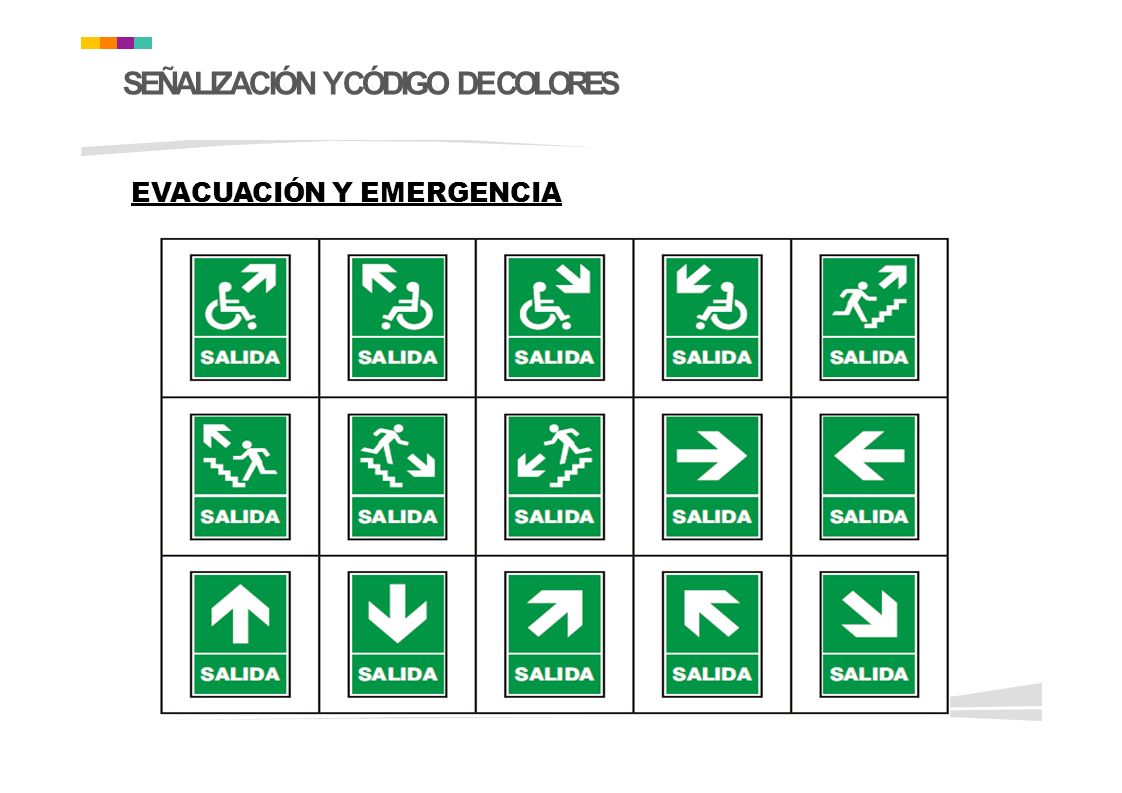

44 SEÑALIZACIÓN Y CÓDIGO DE COLORES EVACUACIÓN Y EMERGENCIA

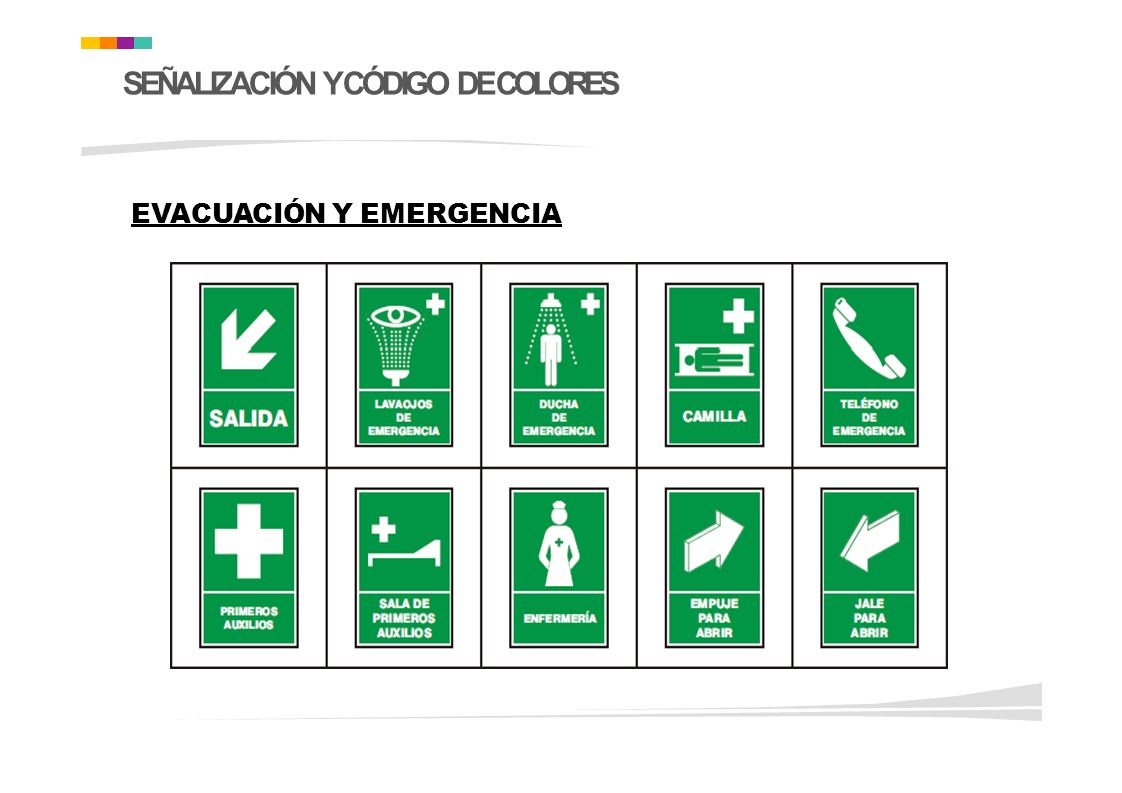

45 SEÑALIZACIÓN Y CÓDIGO DE COLORES EVACUACIÓN Y EMERGENCIA

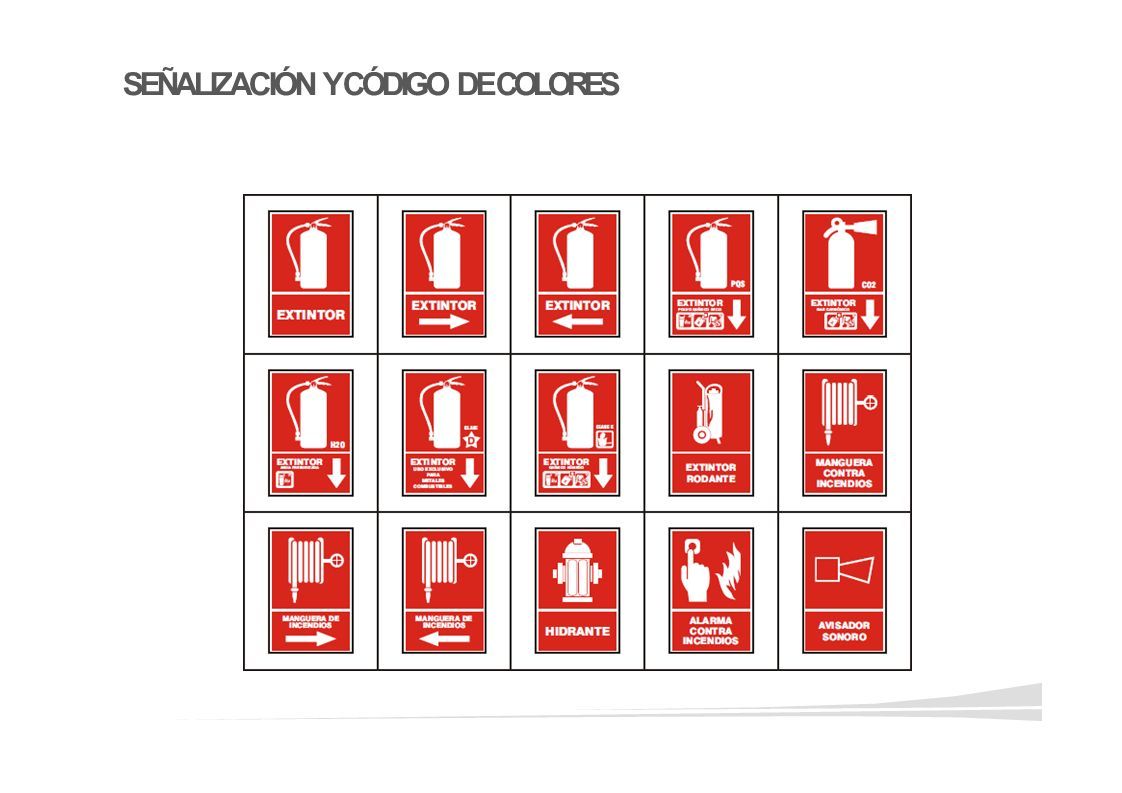

46 SEÑALIZACIÓN Y CÓDIGO DE COLORES DISEÑO: SEÑAL DE PROTECCIÓN CONTRA INCENDIOS Es la señal de seguridad que sirve para ubicar e identificar equipos, materiales o sustancias de protección contra incendios. PROTECCIÓN CONTRA INCENDIOS COLOR DEL ROJ O FONDO SÍMBOLO O TEXTO BORDEBLANCO

47 SEÑALIZACIÓN Y CÓDIGO DE COLORES

48

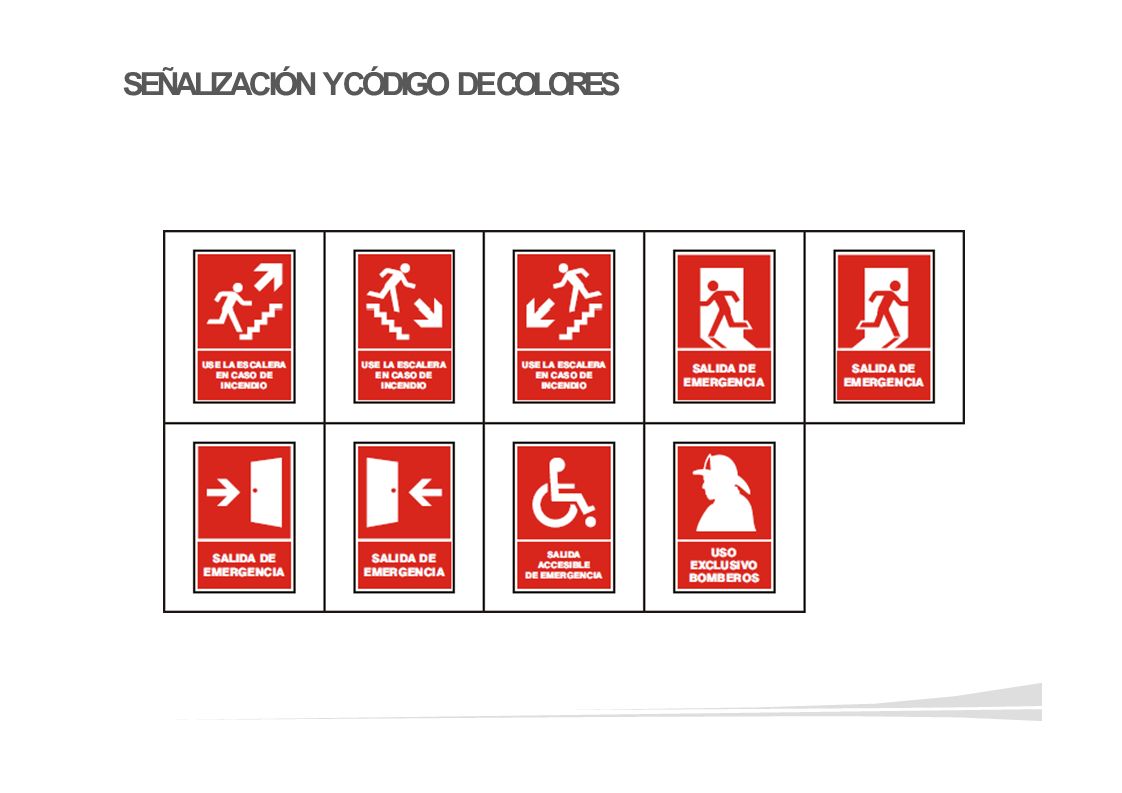

49

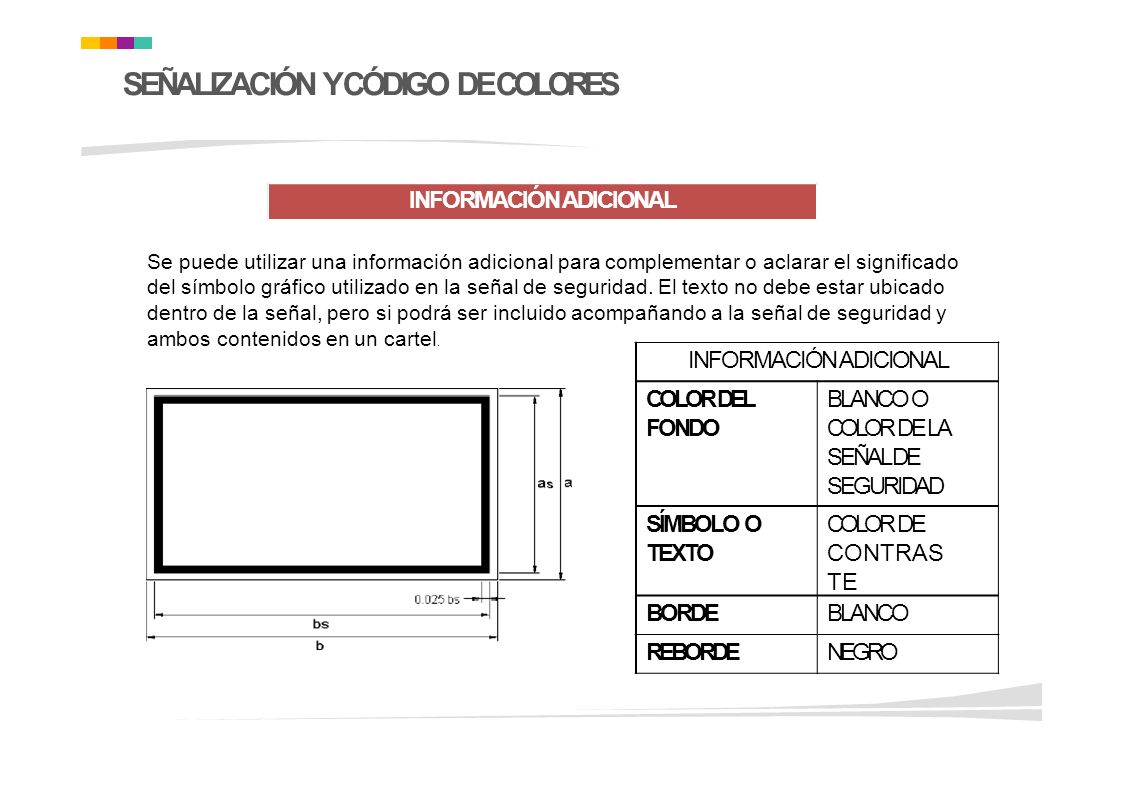

50 INFORMACIÓN ADICIONAL Se puede utilizar una información adicional para complementar o aclarar el significado del símbolo gráfico utilizado en la señal de seguridad. El texto no debe estar ubicado dentro de la señal, pero si podrá ser incluido acompañando a la señal de seguridad y ambos contenidos en un cartel. SEÑALIZACIÓN Y CÓDIGO DE COLORES INFORMACIÓN ADICIONAL COLOR DEL FONDO BLANCO O COLOR DE LA SEÑAL DE SEGURIDAD SÍMBOLO O TEXTO COLOR DE CONTRAS TE BORDEBLANCO REBORDENEGRO

51 SEÑALIZACIÓN Y CÓDIGO DE COLORES INFORMACIÓN ADICIONAL

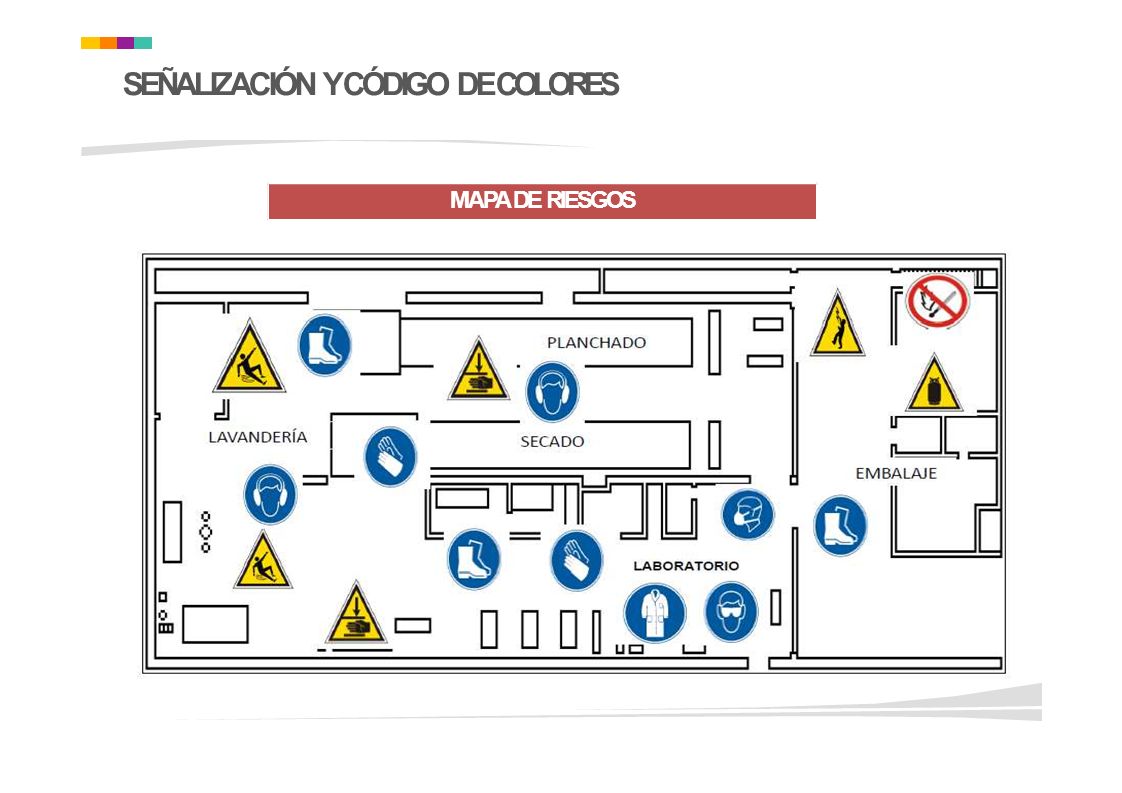

52 MAPA DE RIESGOS SEÑALIZACIÓN Y CÓDIGO DE COLORES

53

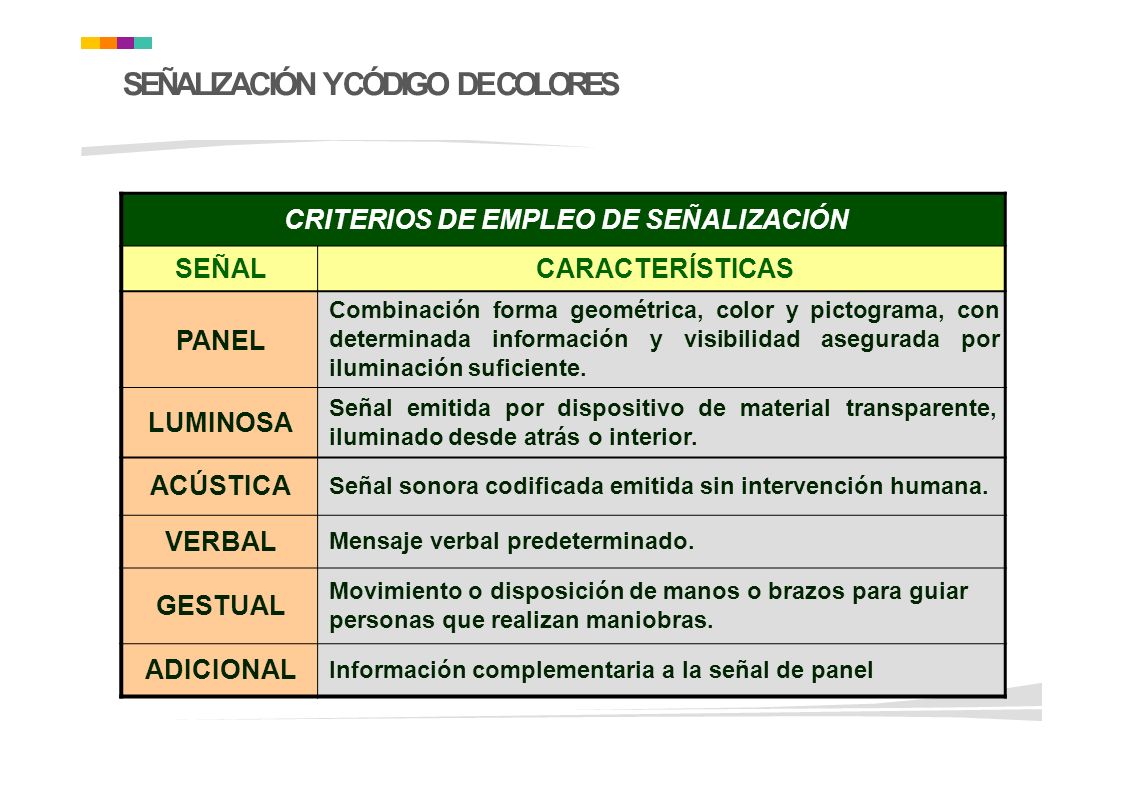

54 CRITERIOS DE EMPLEO DE SEÑALIZACIÓN SEÑALCARACTERÍSTICAS PANEL Combinación forma geométrica, color y pictograma, con determinada información y visibilidad asegurada por iluminación suficiente. LUMINOSA Señalemitidapordispositivodematerialtransparente, iluminado desde atrás o interior. ACÚSTICA Señal sonora codificada emitida sin intervención humana. VERBAL Mensaje verbal predeterminado. GESTUAL Movimiento o disposición de manos o brazos para guiar personas que realizan maniobras. ADICIONAL Información complementaria a la señal de panel

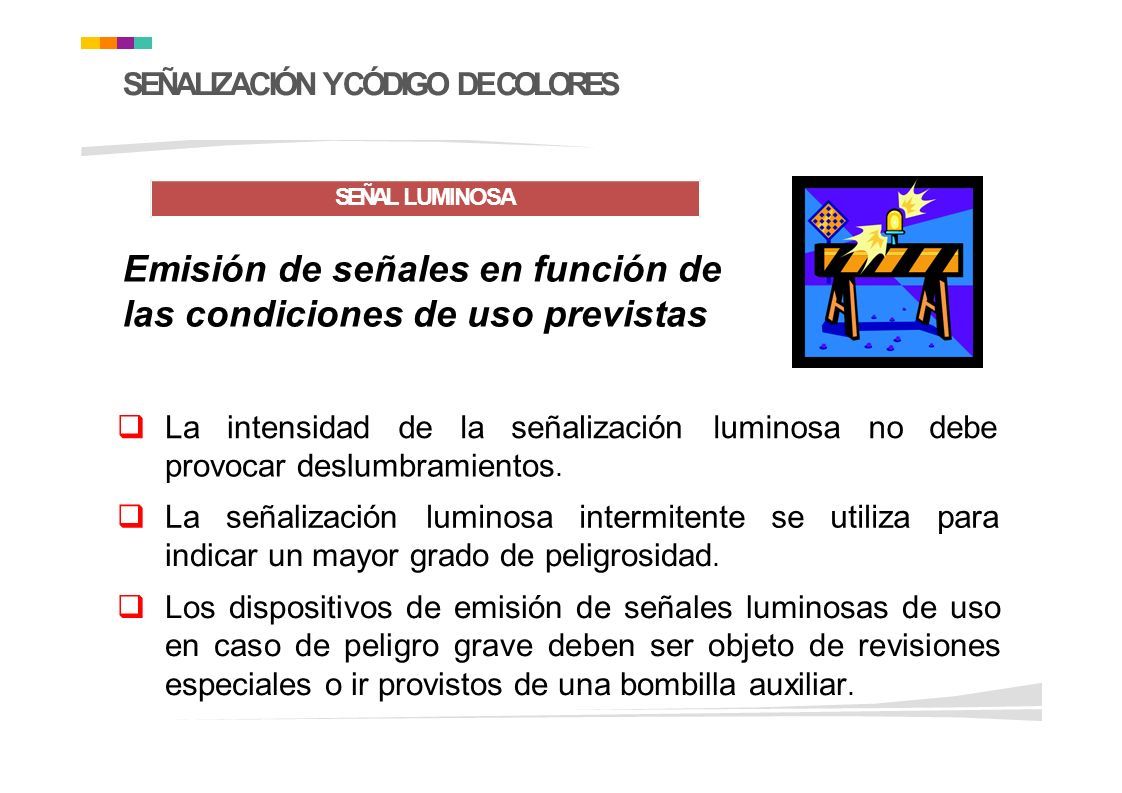

55 Emisión de señales en función de las condiciones de uso previstas SEÑALIZACIÓN Y CÓDIGO DE COLORES SEÑAL LUMINOSA  Laintensidaddeladelaseñalizaciónluminosanodebedebe provocar deslumbramientos.  Laseñalizaciónluminosaintermitenteseutilizapara indicar un mayor grado de peligrosidad.  Los dispositivos de emisión de señales luminosas de uso en caso de peligro grave deben ser objeto de revisiones especiales o ir provistos de una bombilla auxiliar.

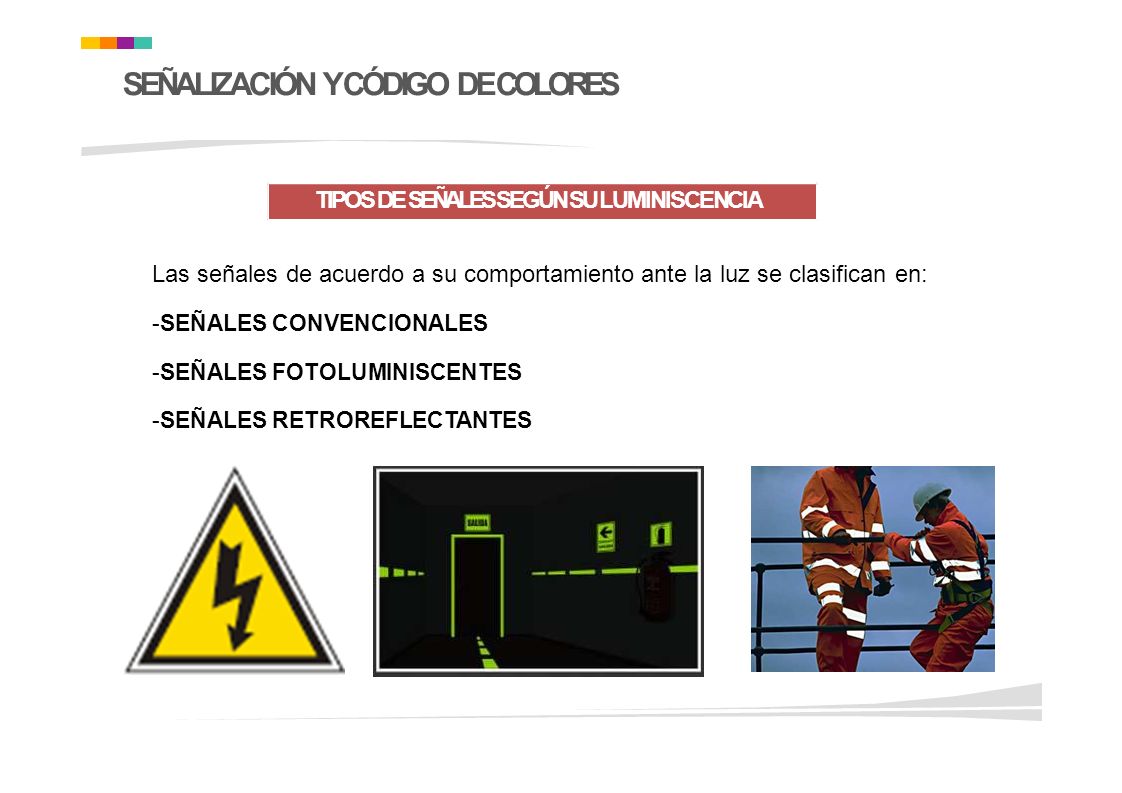

56 TIPOS DE SEÑALES SEGÚN SU LUMINISCENCIA SEÑALIZACIÓN Y CÓDIGO DE COLORES Las señales de acuerdo a su comportamiento ante la luz se clasifican en: -SEÑALES CONVENCIONALES -SEÑALES FOTOLUMINISCENTES -SEÑALES RETROREFLECTANTES

57 SEÑALIZACIÓN Y CÓDIGO DE COLORES

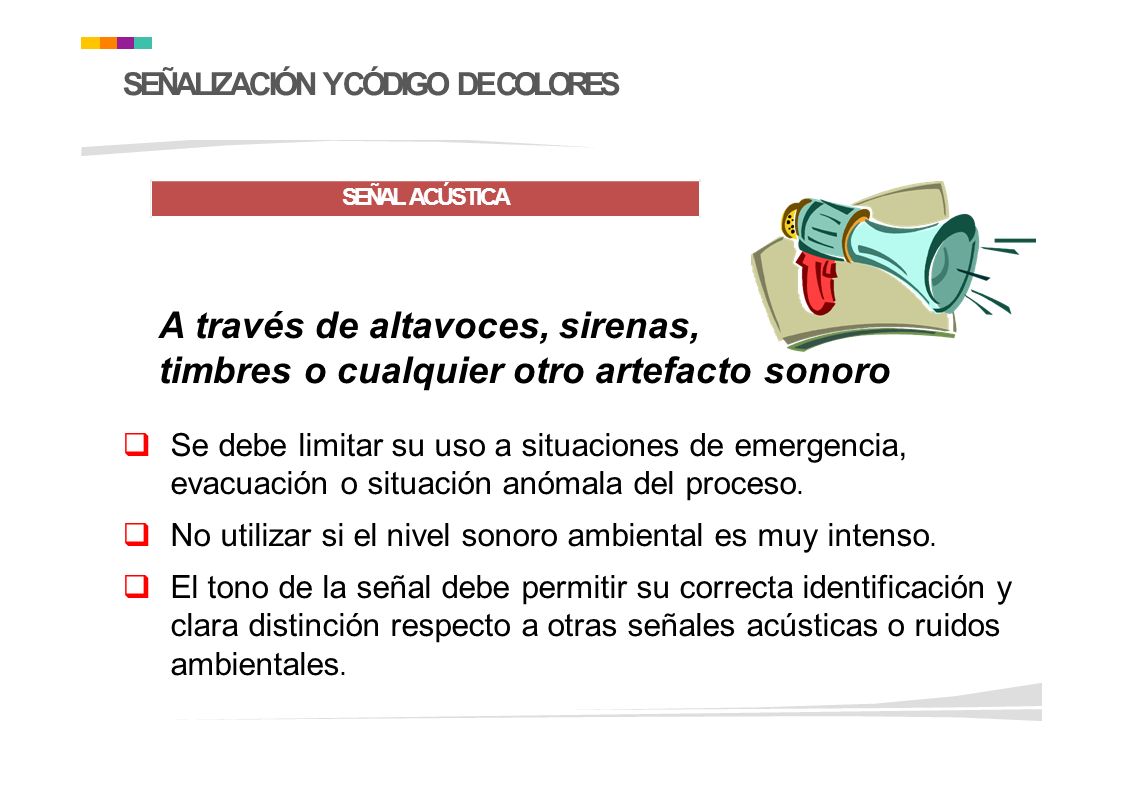

58 SEÑAL ACÚSTICA A través de altavoces, sirenas, timbres o cualquier otro artefacto sonoro  Se debe limitar su uso a situaciones de emergencia, evacuación o situación anómala del proceso.  No utilizar si el nivel sonoro ambiental es muy intenso.  El tono de la señal debe permitir su correcta identificación y clara distinción respecto a otras señales acústicas o ruidos ambientales.

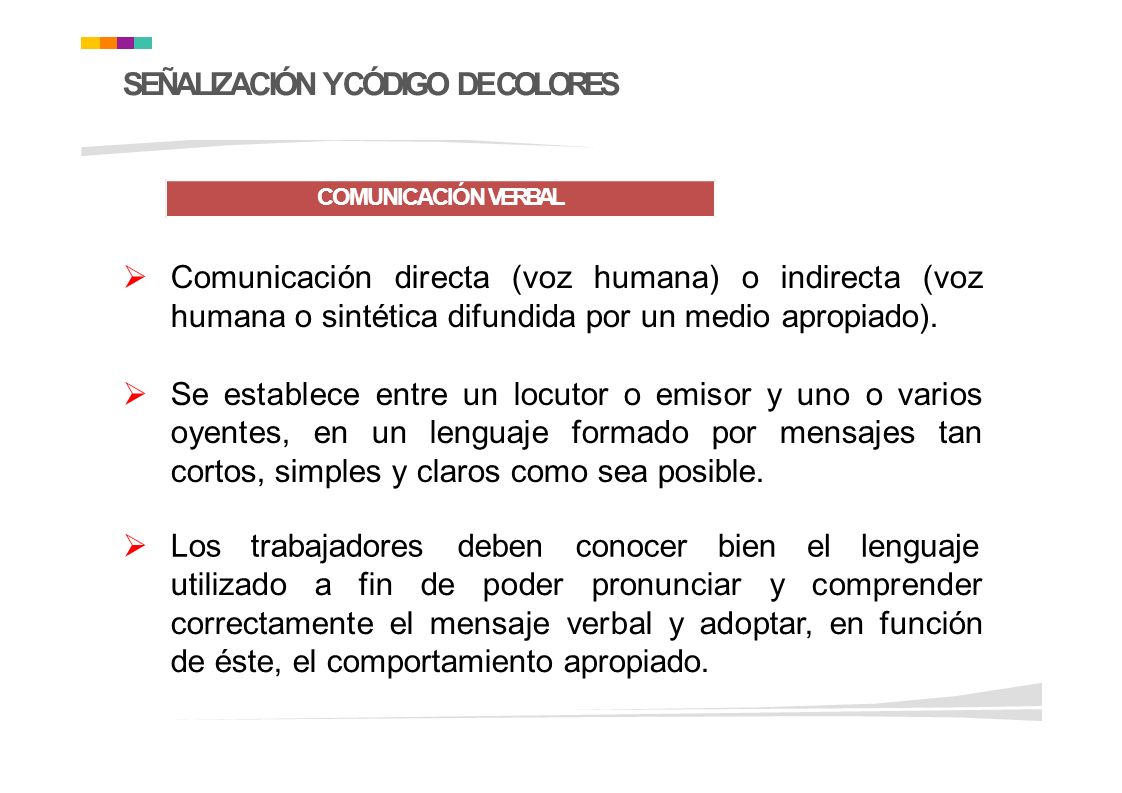

59 SEÑALIZACIÓN Y CÓDIGO DE COLORES COMUNICACIÓN VERBAL  Comunicación directa (voz humana) o indirecta (voz humana o sintética difundida por un medio apropiado).  Se establece entre un locutor o emisor y uno o varios oyentes, en un lenguaje formado por mensajes tan cortos, simples y claros como sea posible.  Lostrabajadoresdebenconocerbienellenguaje utilizado a fin de poder pronunciar y comprender correctamente el mensaje verbal y adoptar, en función de éste, el comportamiento apropiado.

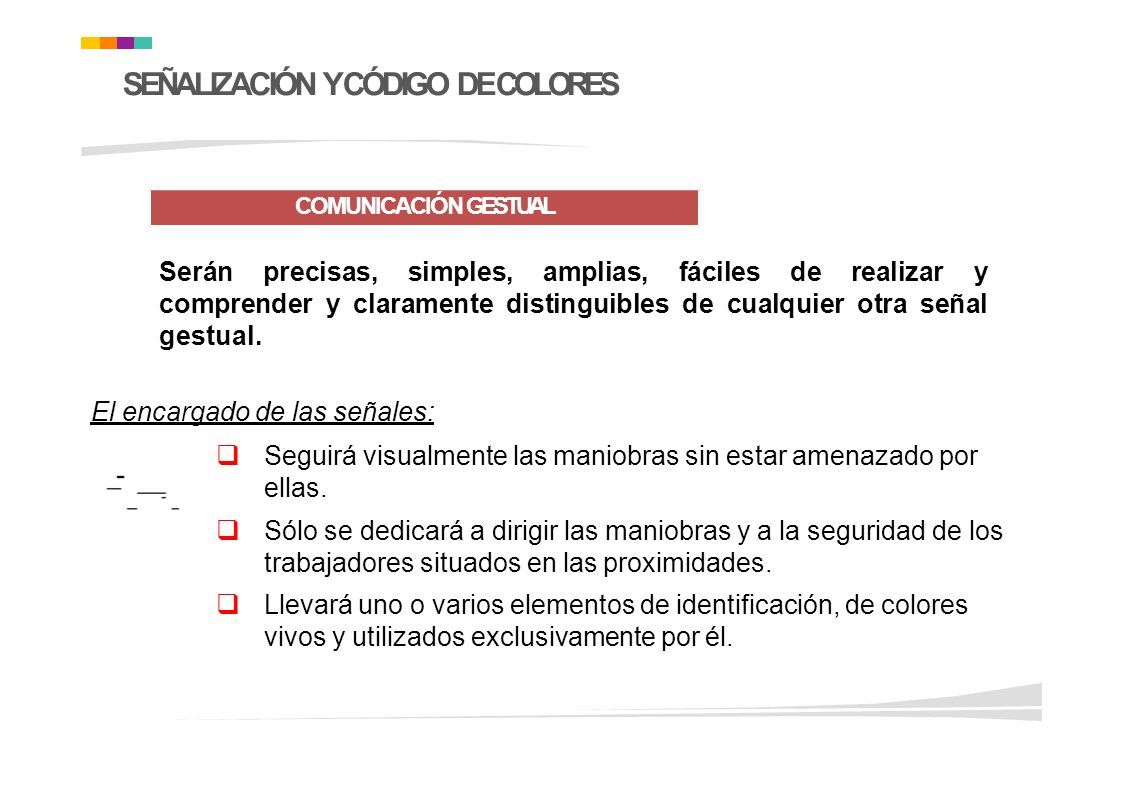

60 SEÑALIZACIÓN Y CÓDIGO DE COLORES COMUNICACIÓN GESTUAL Serán precisas, simples, amplias, fáciles de realizar y comprender y claramente distinguibles de cualquier otra señal gestual. El encargado de las señales:  Seguirá visualmente las maniobras sin estar amenazado por ellas.  Sólo se dedicará a dirigir las maniobras y a la seguridad de los trabajadores situados en las proximidades.  Llevará uno o varios elementos de identificación, de colores vivos y utilizados exclusivamente por él.

61 GESTOS GENERALES Para ayudarle a proteger su privacidad, PowerPoint evitó que esta imagen externa se descargara automáticamente. Para descargar y mostrar esta imagen, haga clic en Opciones en la barra de mensajes y, a continuación, haga clic en Habilitar contenido externo. SEÑALIZACIÓN Y CÓDIGO DE COLORES SignificadoDescripciónIlustración Comienzo: -Atención -Toma de mando Brazos extendidos de forma horizontal, palmas de las manos hacia delante. Alto: -Interrupción - Fin movimiento Brazo derecho extendido hacia arriba, palma de la mano hacia delante. Fin operaciones Las dos manos juntas en el pecho

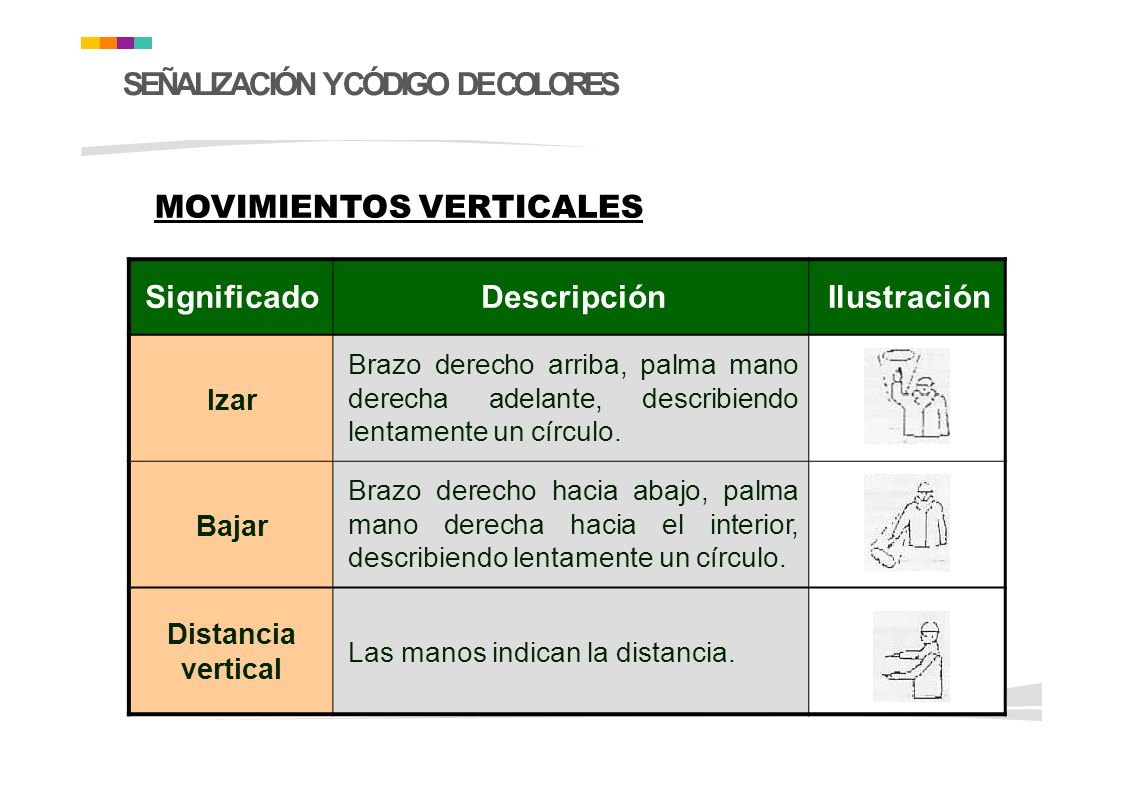

62 MOVIMIENTOS VERTICALES SEÑALIZACIÓN Y CÓDIGO DE COLORES SignificadoDescripciónIlustración Izar Brazo derecho arriba, palma mano derecha adelante, describiendo lentamente un círculo. Bajar Brazo derecho hacia abajo, palma mano derecha hacia el interior, describiendo lentamente un círculo. Distancia vertical Las manos indican la distancia.

63 MOVIMIENTOS HORIZONTALES SEÑALIZACIÓN Y CÓDIGO DE COLORES SignificadoDescripciónIlustración Avanzar Brazos doblados, palmas manos hacia el interior, movimiento lento de antebrazos hacia el cuerpo. Retroceder Brazos doblados, palmas manos hacia el exterior, movimiento lento de antebrazos alejándose del cuerpo. Hacia derecha: - Respecto al encargado de señales Brazo derecho extendido en horizontal, palma mano derecha hacia abajo con movimientos lentos indicando la dirección.

64 MOVIMIENTOS HORIZONTALES SignificadoDescripción Ilustración Hacia la izquierda: Brazoizquierdoextendidoen SEÑALIZACIÓN Y CÓDIGO DE COLORES - Respecto al encargado de señales. horizontal,palmamanoizquierda hacia abajo con movimientos lentos indicando la dirección. Distancia horizontal Las manos indican la distancia.

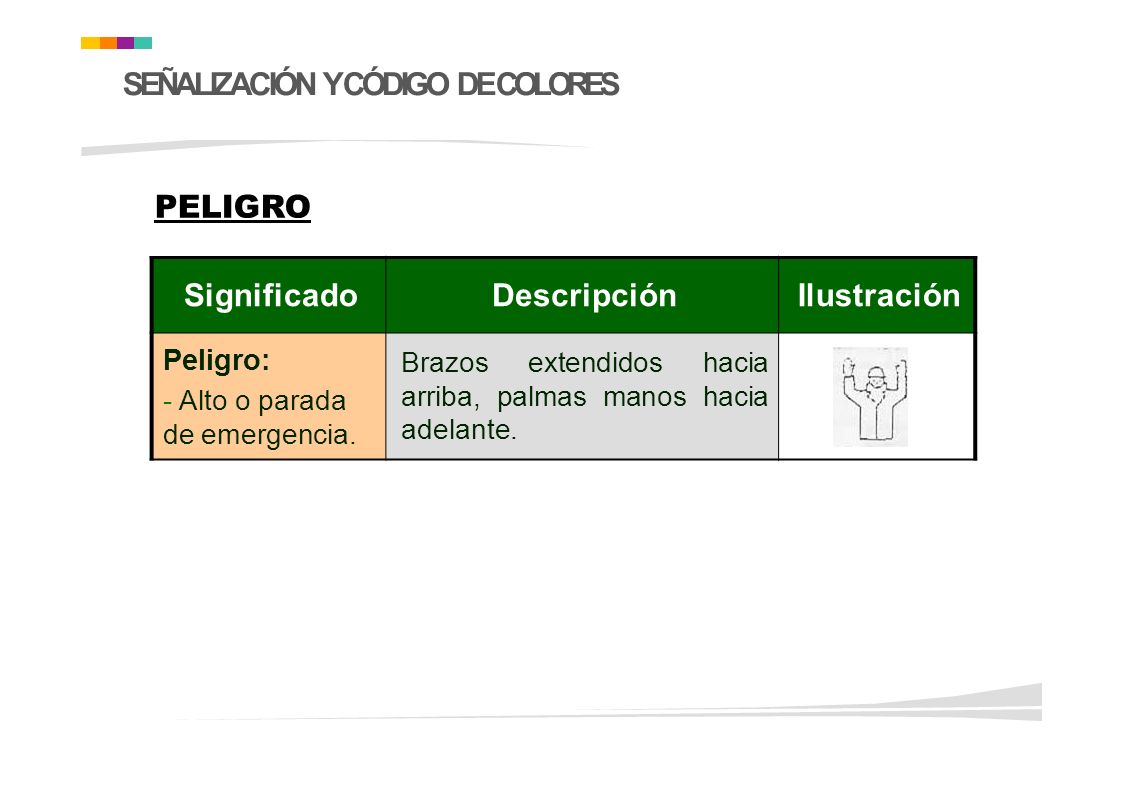

65 PELIGRO SEÑALIZACIÓN Y CÓDIGO DE COLORES SignificadoDescripciónIlustración Peligro: - Alto o parada de emergencia. Brazos extendidos hacia arriba, palmas manos hacia adelante.

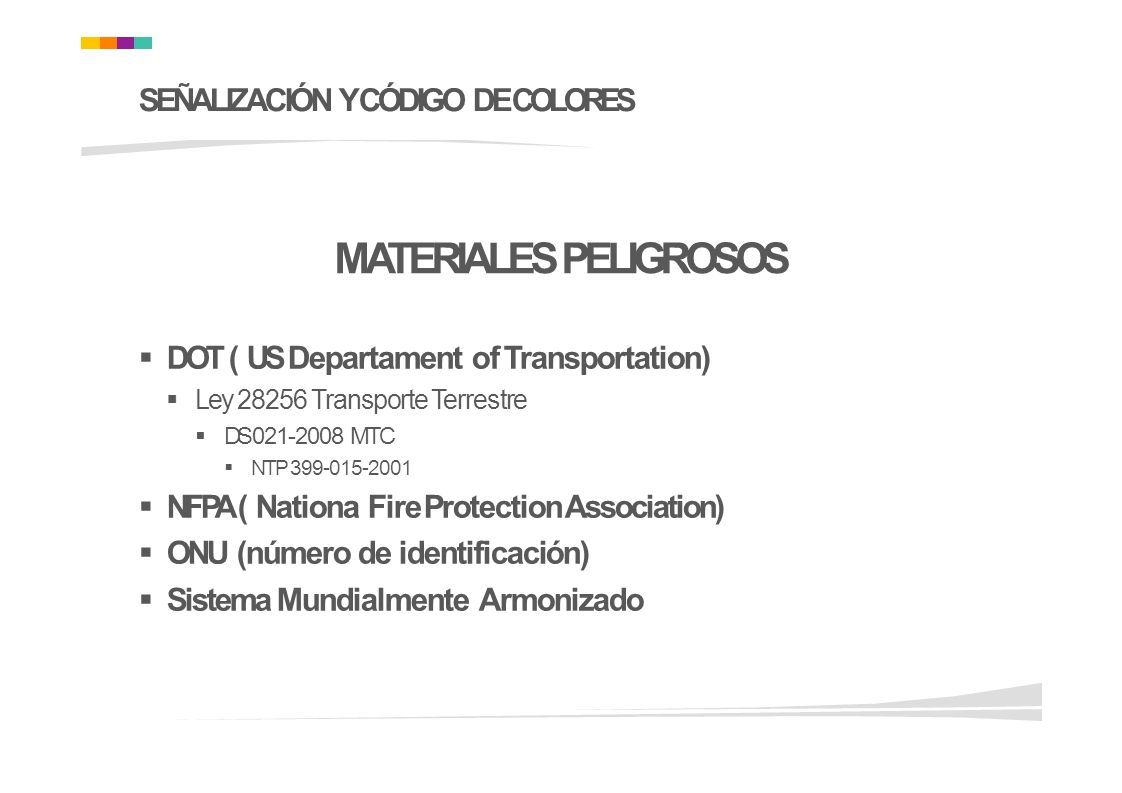

66 MATERIALES PELIGROSOS SEÑALIZACIÓN Y CÓDIGO DE COLORES  DOT ( US Departament of Transportation)  Ley 28256 Transporte Terrestre  DS 021-2008 MTC  NTP 399-015-2001  NFPA ( Nationa Fire Protection Association)  ONU (número de identificación)  Sistema Mundialmente Armonizado

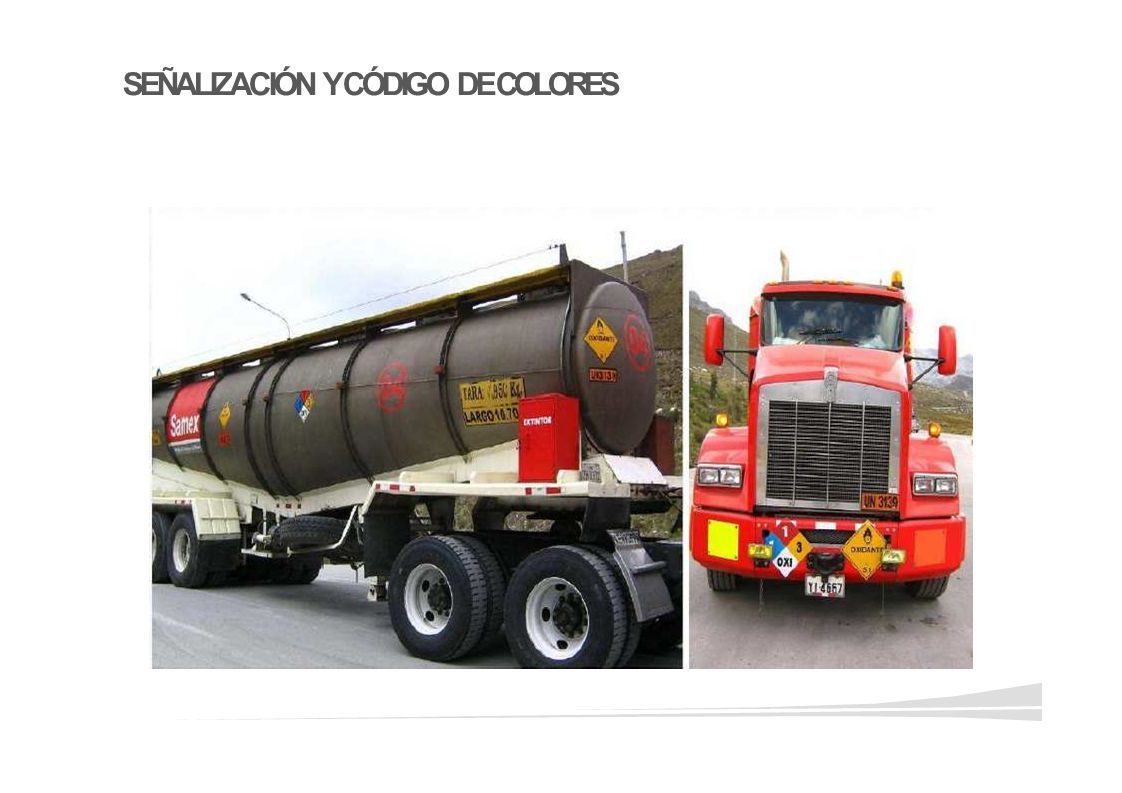

67 SEÑALIZACIÓN Y CÓDIGO DE COLORES

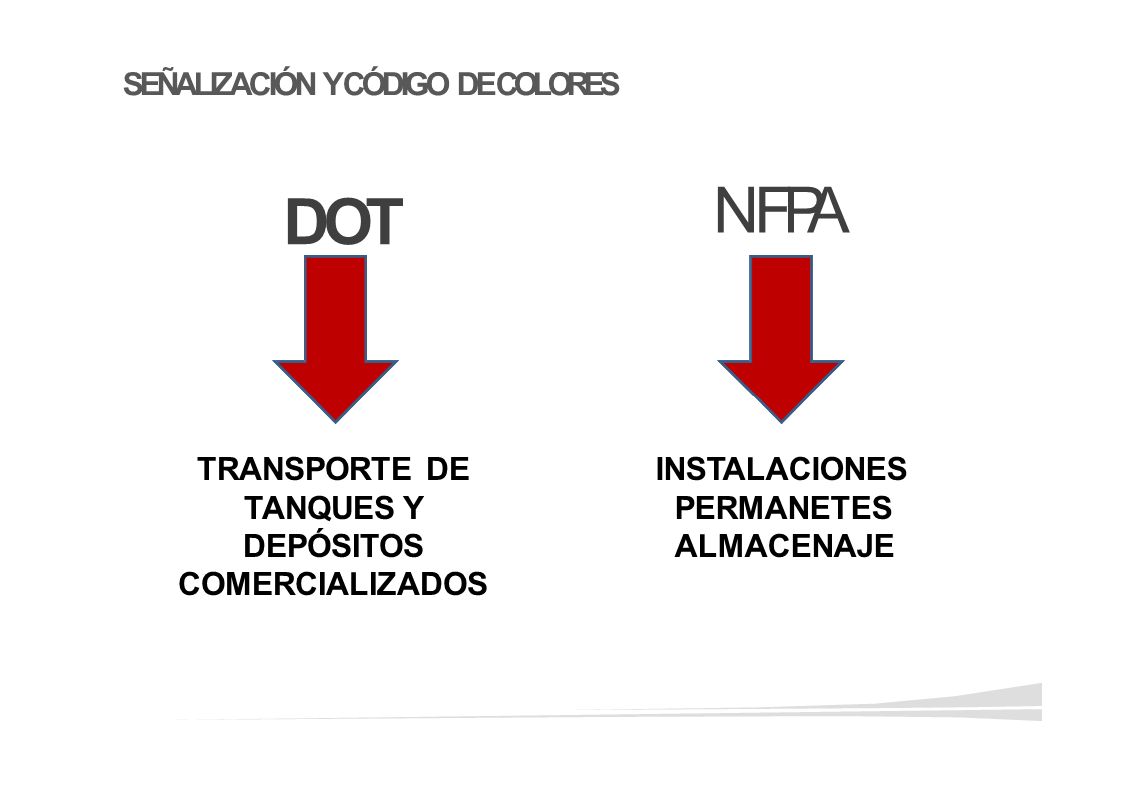

68 DOTDOT NFPANFPA TRANSPORTE DE TANQUES Y DEPÓSITOS COMERCIALIZADOS INSTALACIONES PERMANETES ALMACENAJE

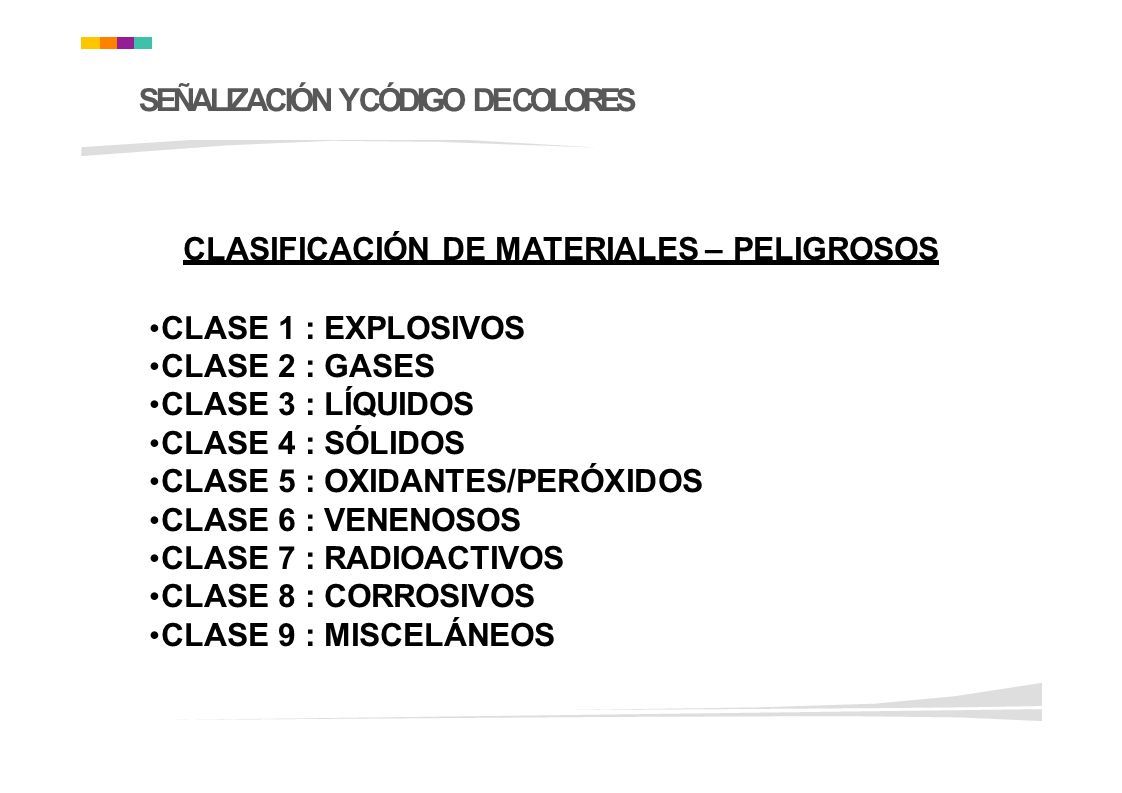

69 SEÑALIZACIÓN Y CÓDIGO DE COLORES CLASIFICACIÓN DE MATERIALES – PELIGROSOS CLASE 1 : EXPLOSIVOS CLASE 2 : GASES CLASE 3 : LÍQUIDOS CLASE 4 : SÓLIDOS CLASE 5 : OXIDANTES/PERÓXIDOS CLASE 6 : VENENOSOS CLASE 7 : RADIOACTIVOS CLASE 8 : CORROSIVOS CLASE 9 : MISCELÁNEOS

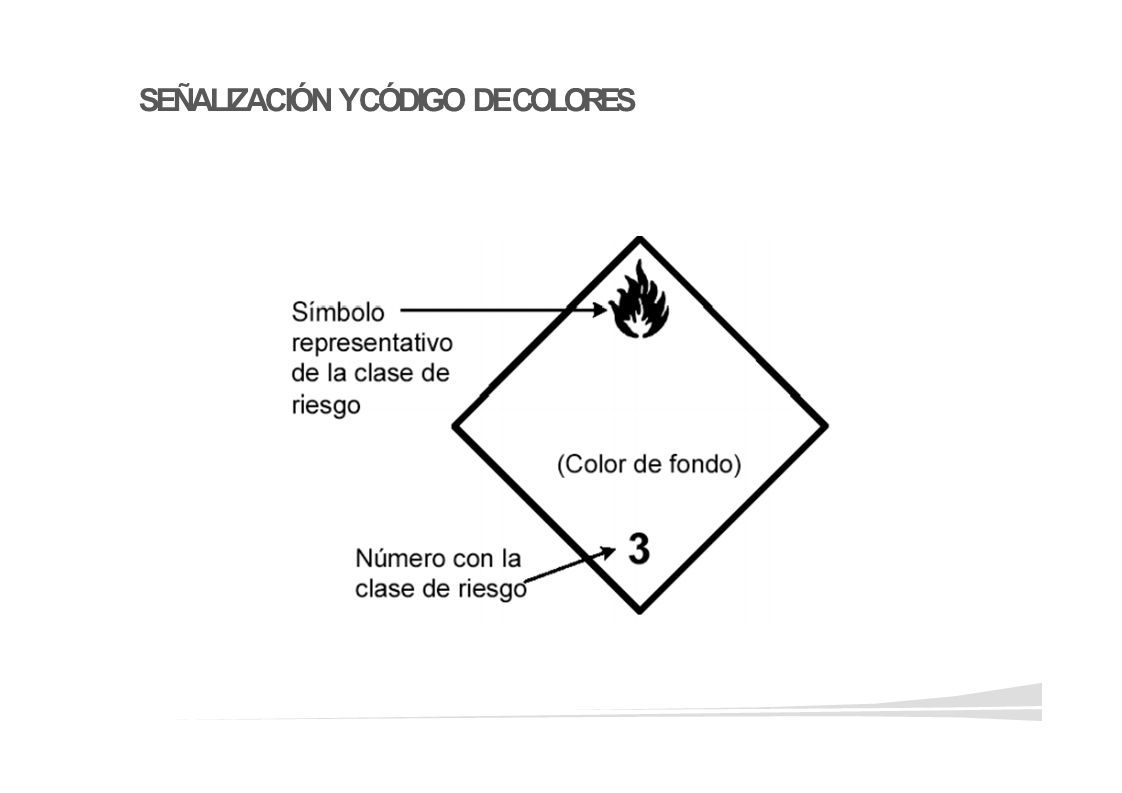

70 SEÑALIZACIÓN Y CÓDIGO DE COLORES

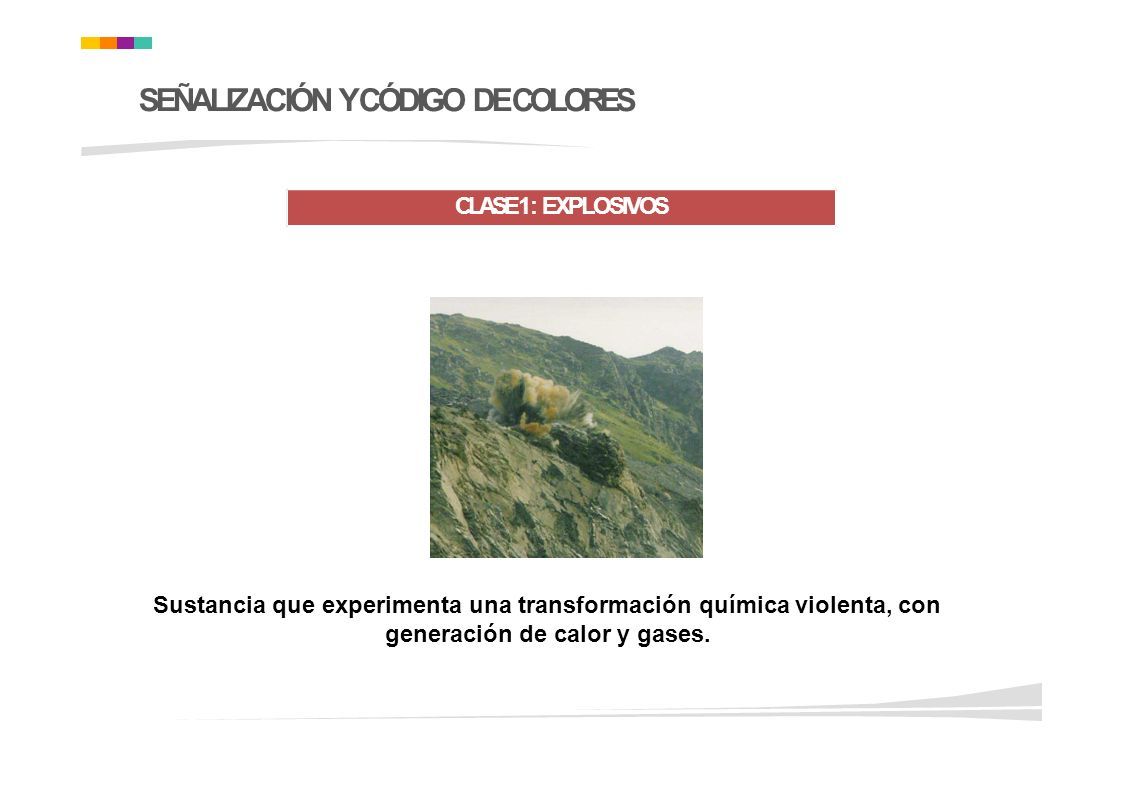

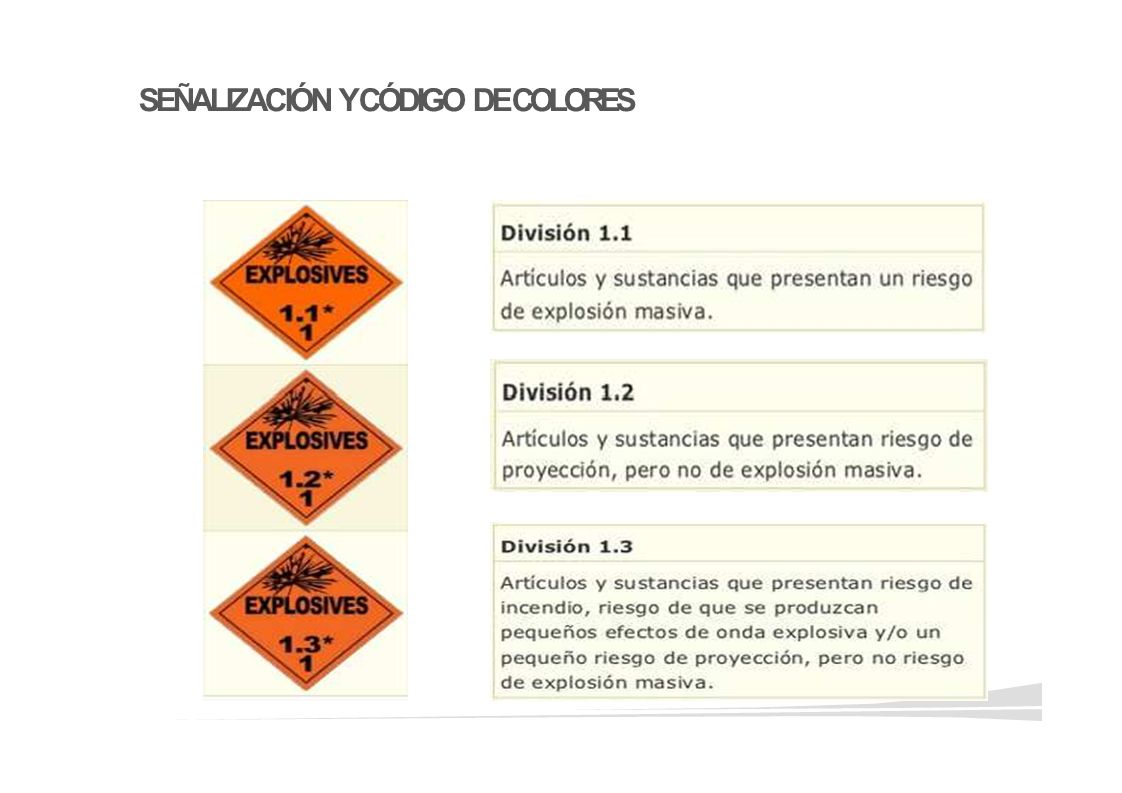

71 CLASE 1: EXPLOSIVOS SEÑALIZACIÓN Y CÓDIGO DE COLORES Sustancia que experimenta una transformación química violenta, con generación de calor y gases.

72 SEÑALIZACIÓN Y CÓDIGO DE COLORES

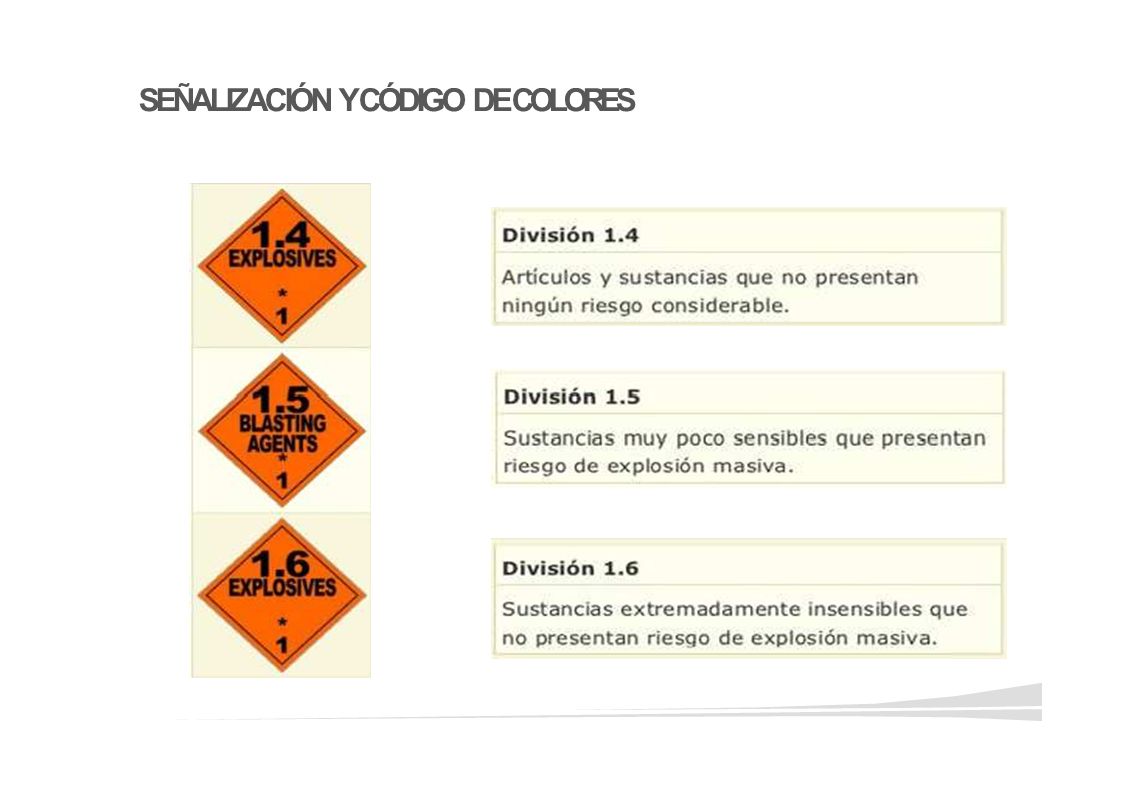

73

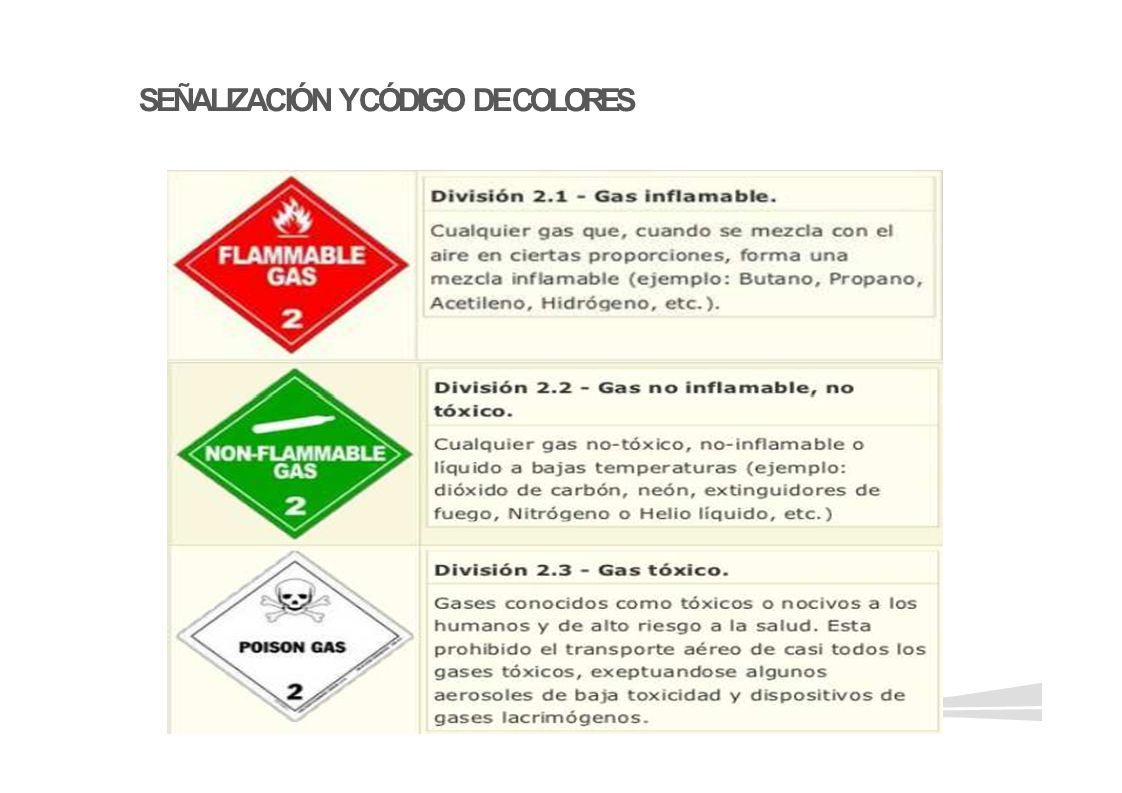

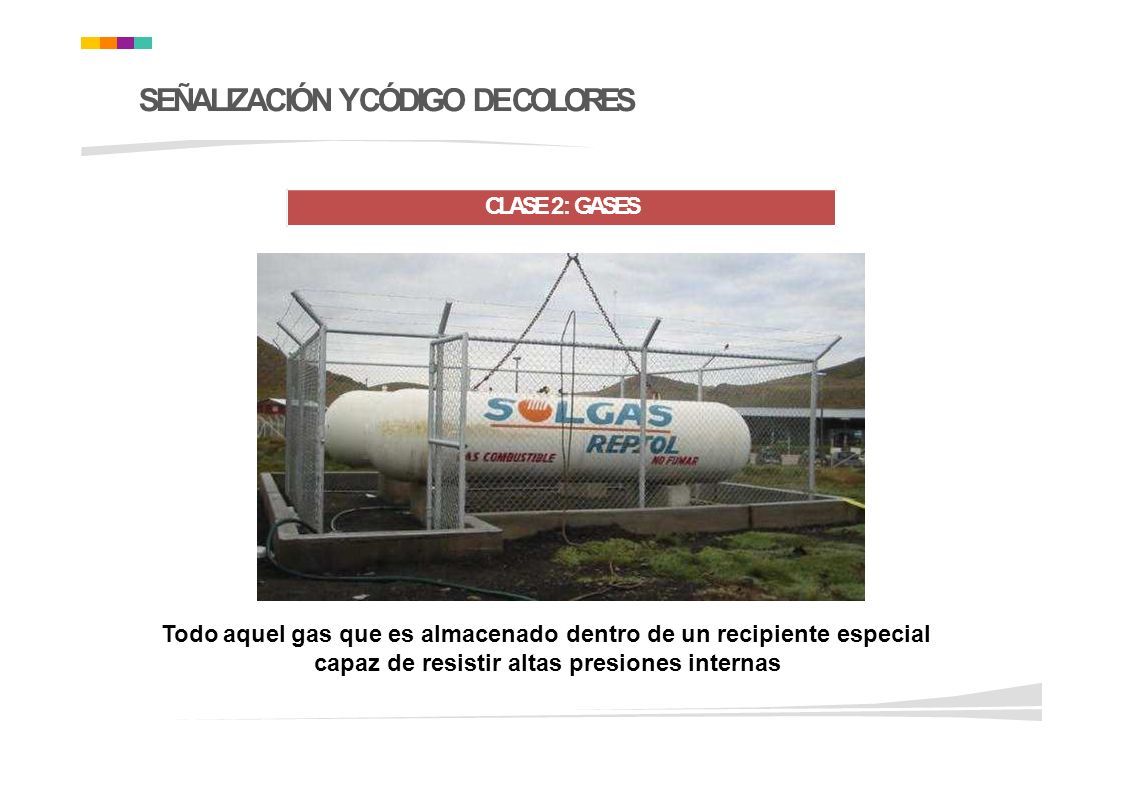

74 CLASE 2: GASES SEÑALIZACIÓN Y CÓDIGO DE COLORES Todo aquel gas que es almacenado dentro de un recipiente especial capaz de resistir altas presiones internas

75 SEÑALIZACIÓN Y CÓDIGO DE COLORES

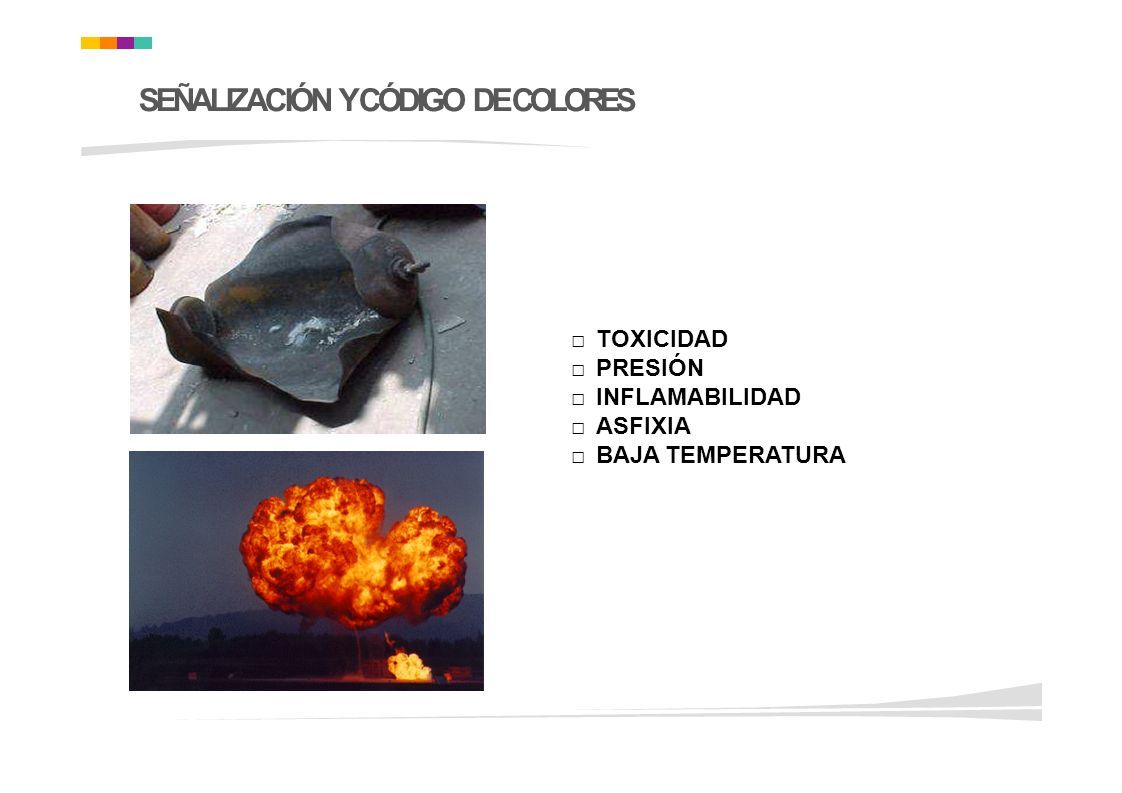

76 □TOXICIDAD □PRESIÓN □INFLAMABILIDAD □ASFIXIA □BAJA TEMPERATURA

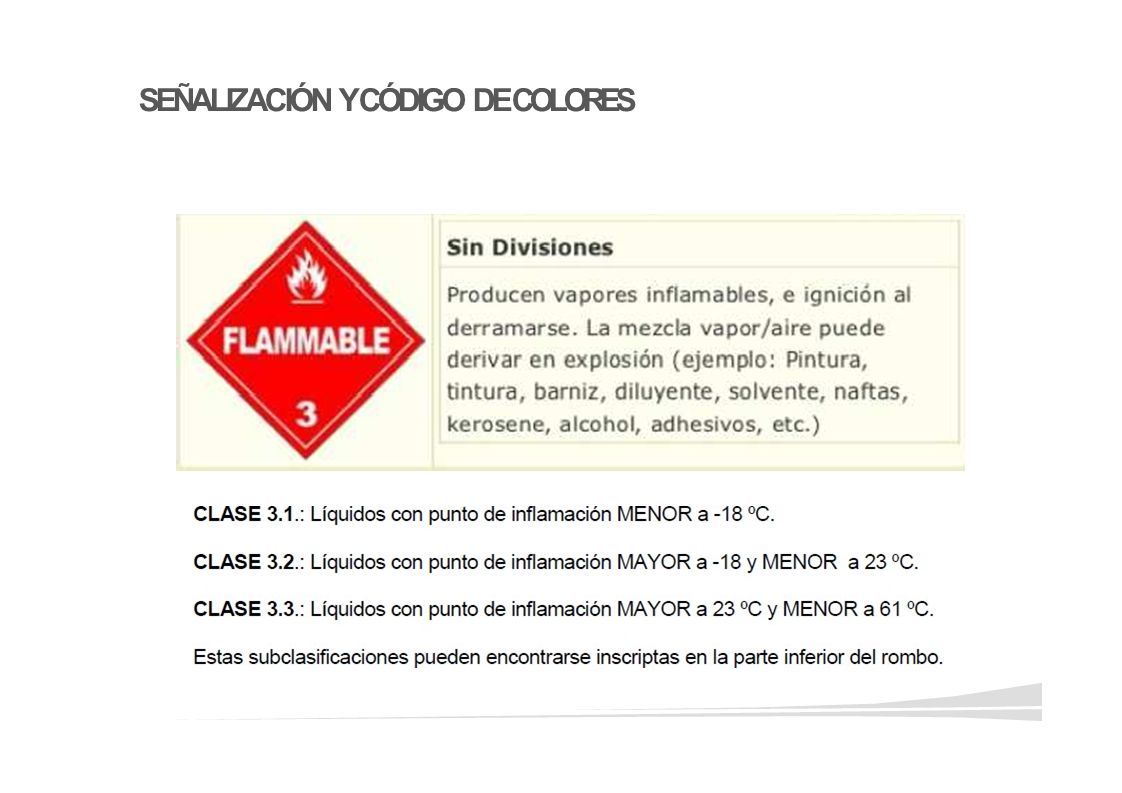

77 CLASE 3: LÍQUIDOS INFLAMABLES SEÑALIZACIÓN Y CÓDIGO DE COLORES Líquidos que pueden entrar en combustión. Dependiendo de la temperatura, liberan vapores inflamables para entrar en ignición frente a una llama (Flash Point )

78 SEÑALIZACIÓN Y CÓDIGO DE COLORES

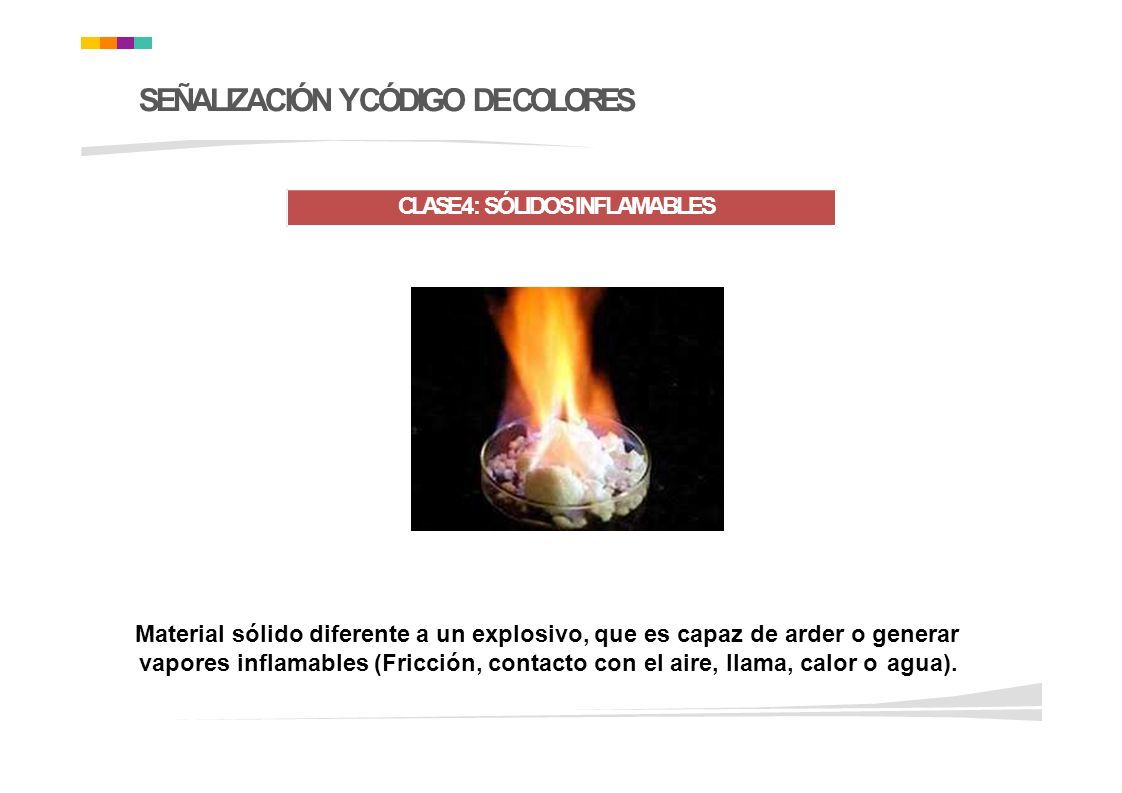

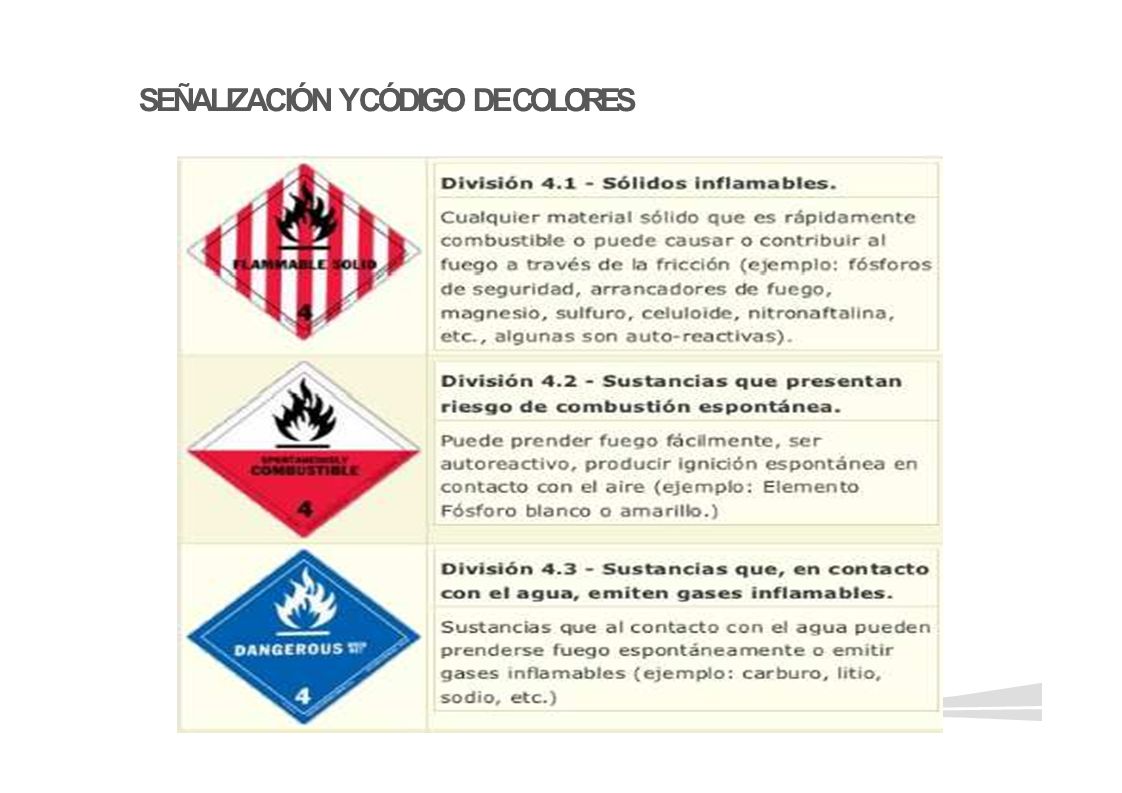

79 CLASE 4: SÓLIDOS INFLAMABLES SEÑALIZACIÓN Y CÓDIGO DE COLORES Material sólido diferente a un explosivo, que es capaz de arder o generar vapores inflamables (Fricción, contacto con el aire, llama, calor o agua).

80 SEÑALIZACIÓN Y CÓDIGO DE COLORES

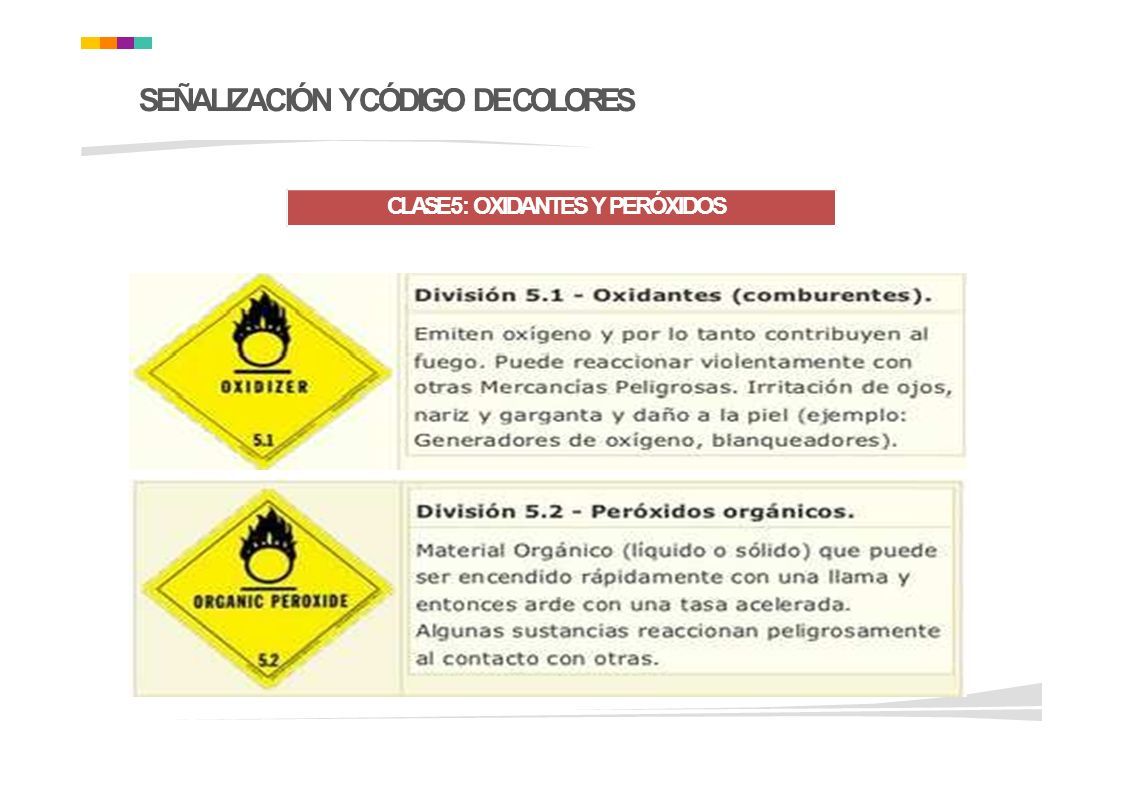

81 CLASE 5: OXIDANTES Y PERÓXIDOS SEÑALIZACIÓN Y CÓDIGO DE COLORES

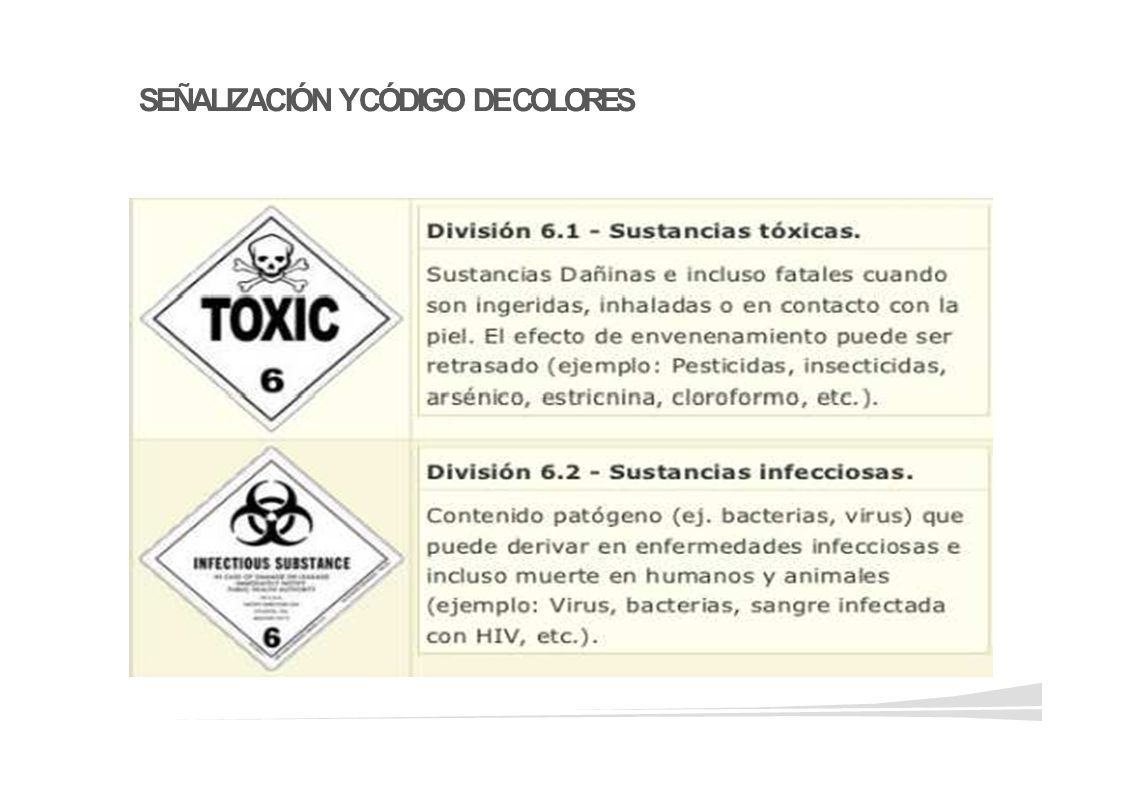

82 CLASE 6: MATERIAL TÓXICO Y SUSTANCIAS INFECCIOSAS SEÑALIZACIÓN Y CÓDIGO DE COLORES TÓXICO (VENENO). Son materiales que al ser ingeridos, inhalados o al entrar en contacto con la piel, incluso en pequeñas cantidades, pueden provocar la muerte o daños a la salud humana: Cianuro.

83 SEÑALIZACIÓN Y CÓDIGO DE COLORES

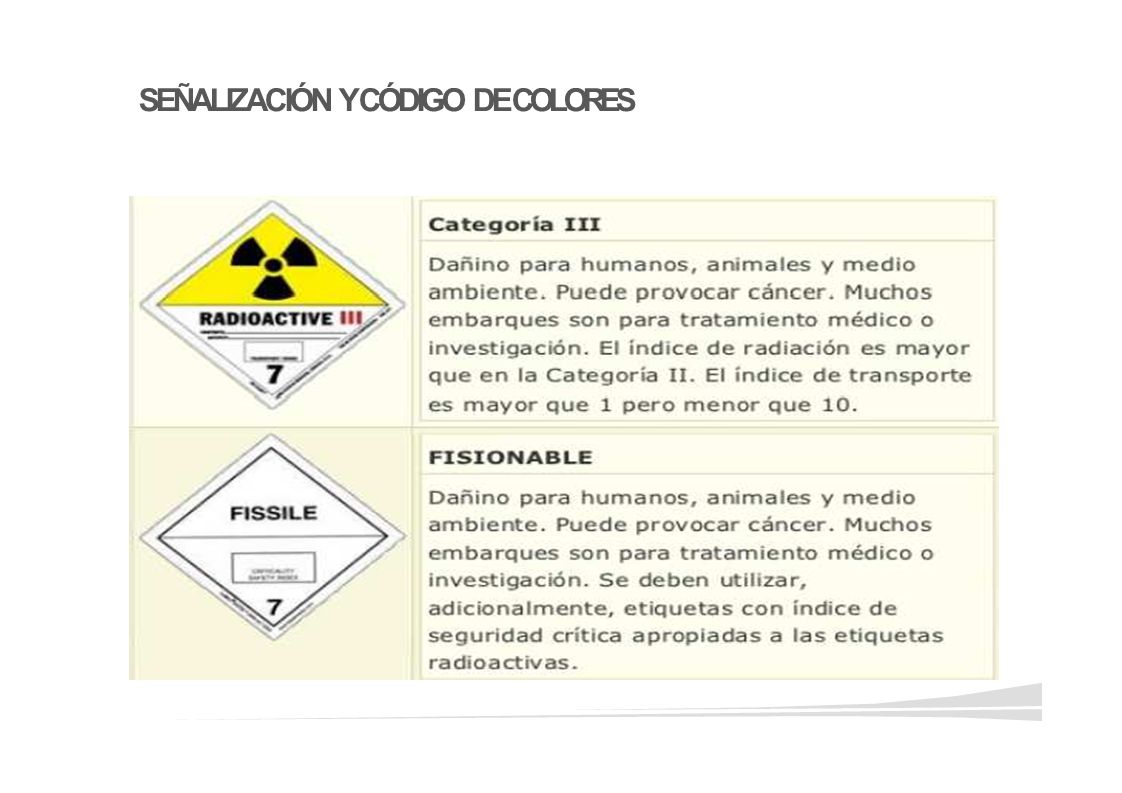

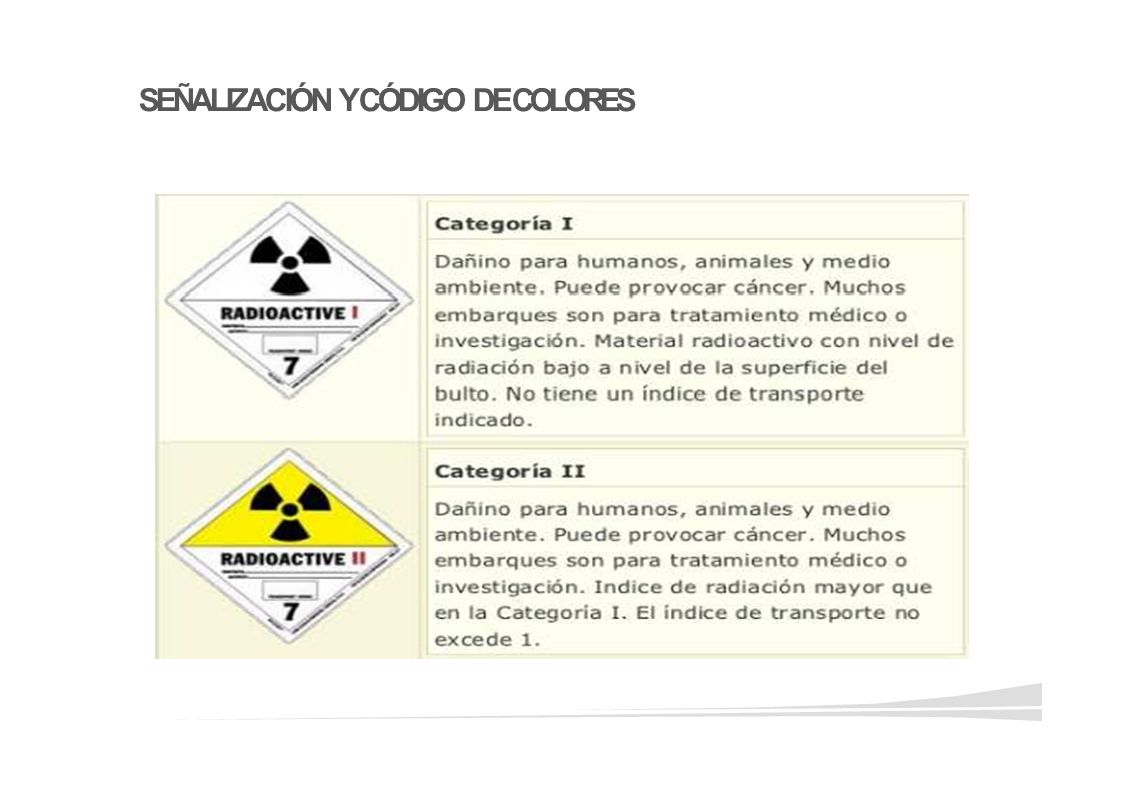

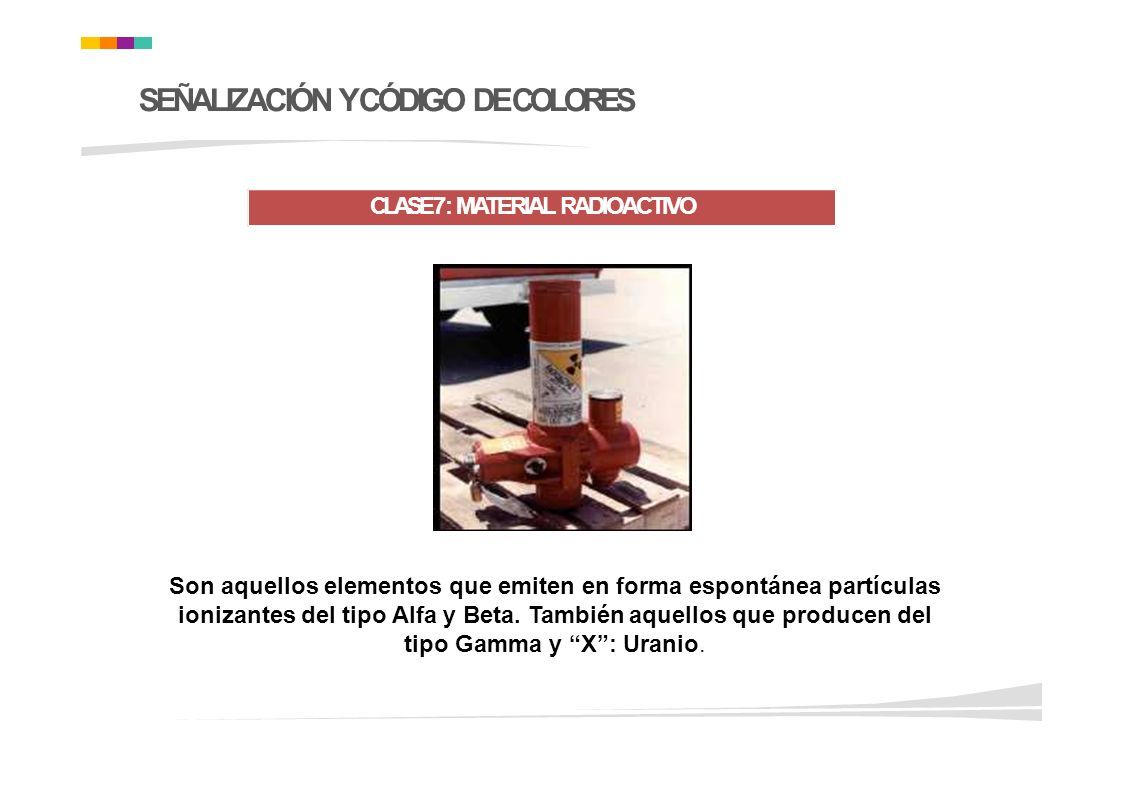

84 CLASE 7: MATERIAL RADIOACTIVO Son aquellos elementos que emiten en forma espontánea partículas ionizantes del tipo Alfa y Beta. También aquellos que producen del tipo Gamma y “X”: Uranio.

85 SEÑALIZACIÓN Y CÓDIGO DE COLORES

86

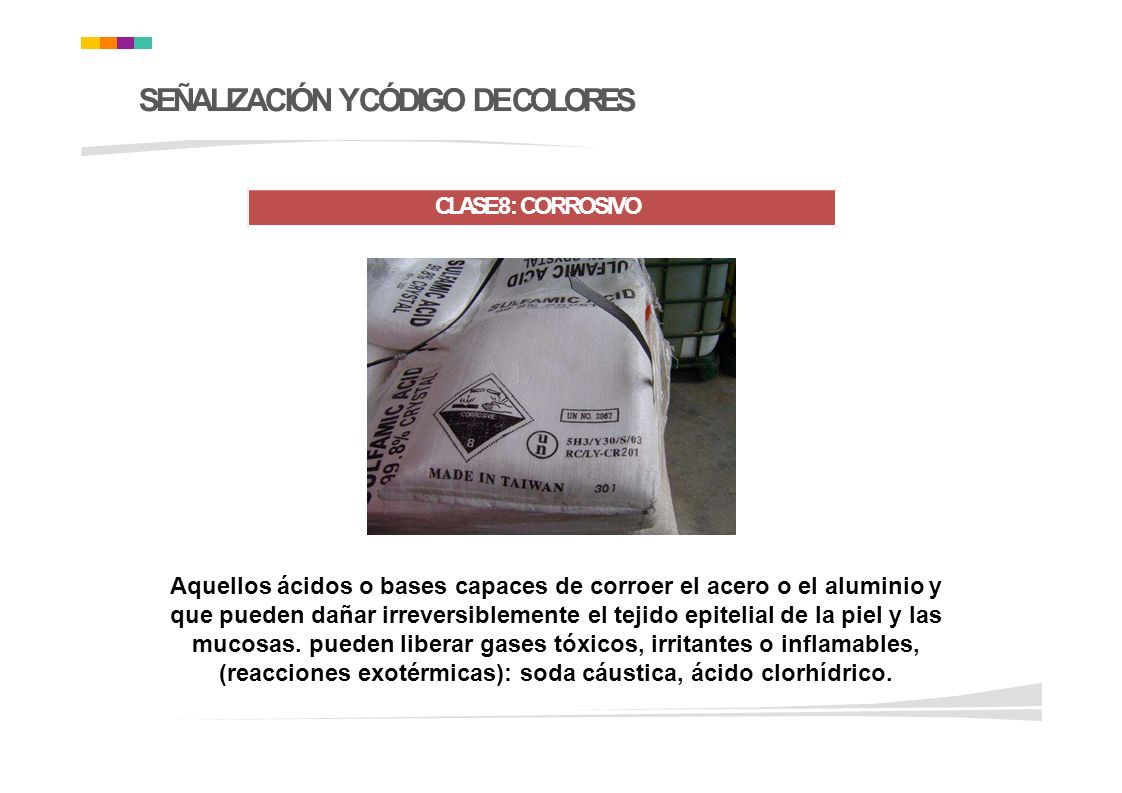

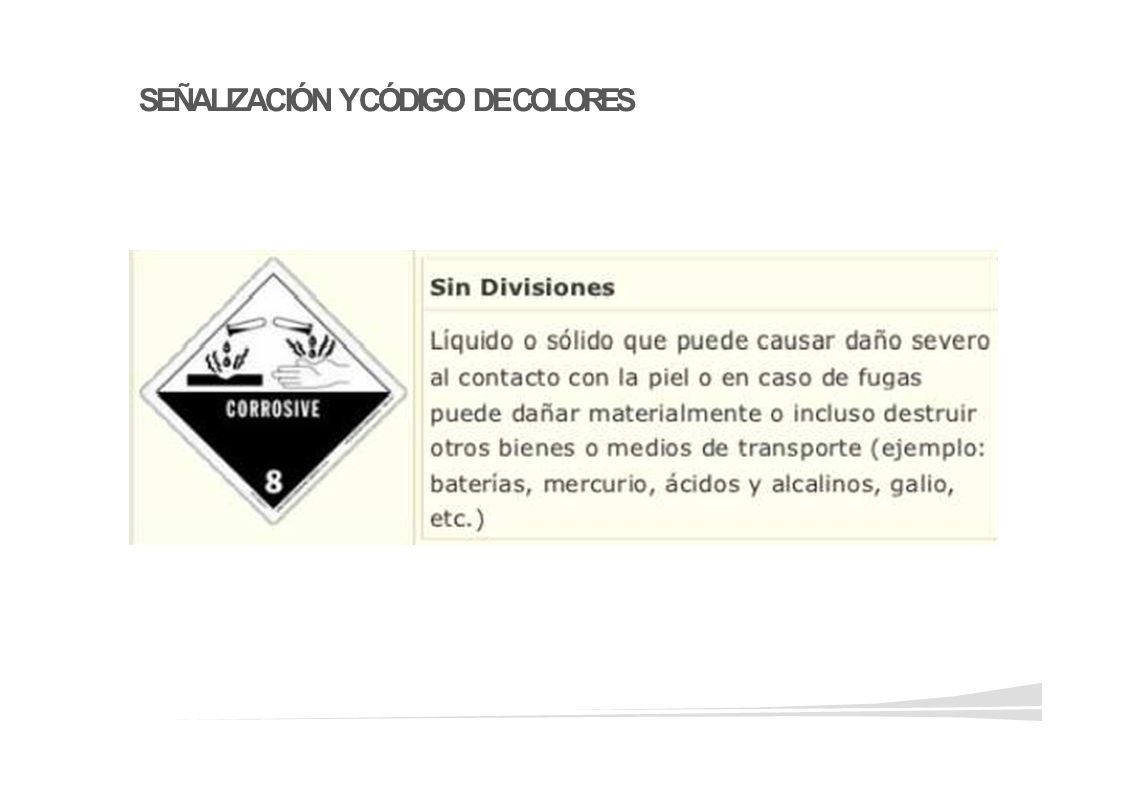

87 CLASE 8: CORROSIVO Aquellos ácidos o bases capaces de corroer el acero o el aluminio y que pueden dañar irreversiblemente el tejido epitelial de la piel y las mucosas. pueden liberar gases tóxicos, irritantes o inflamables, (reacciones exotérmicas): soda cáustica, ácido clorhídrico.

88 SEÑALIZACIÓN Y CÓDIGO DE COLORES

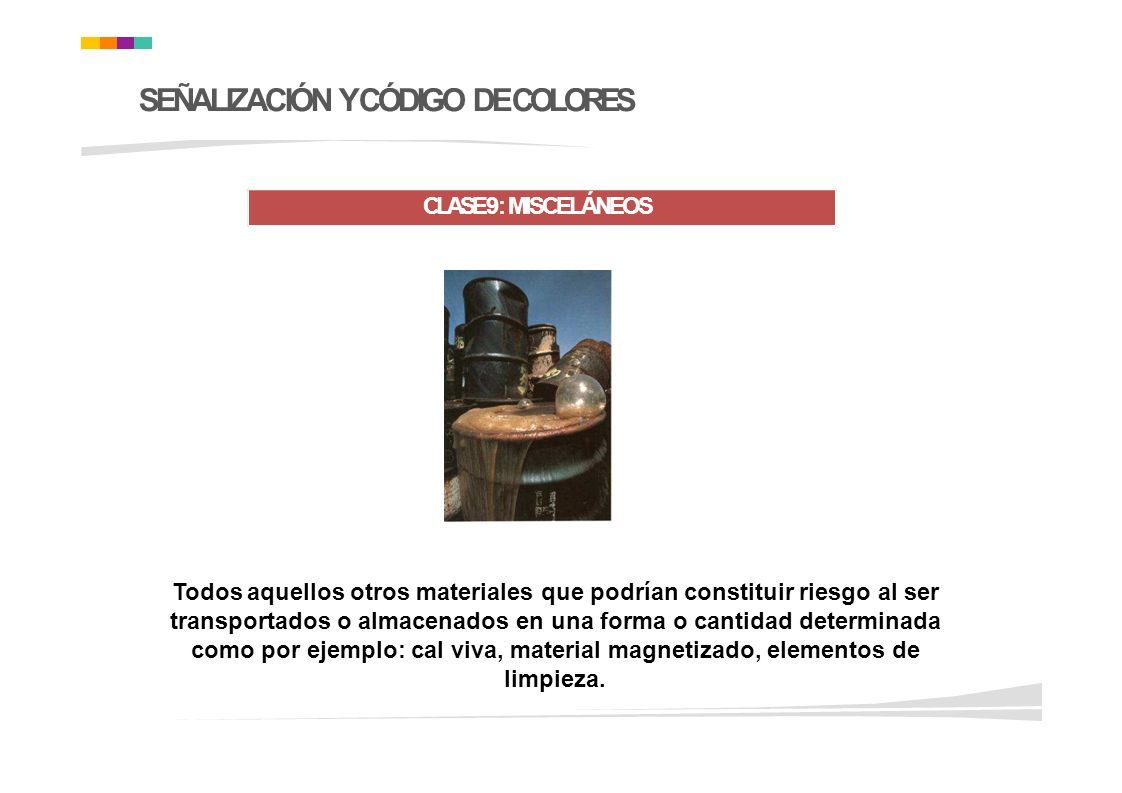

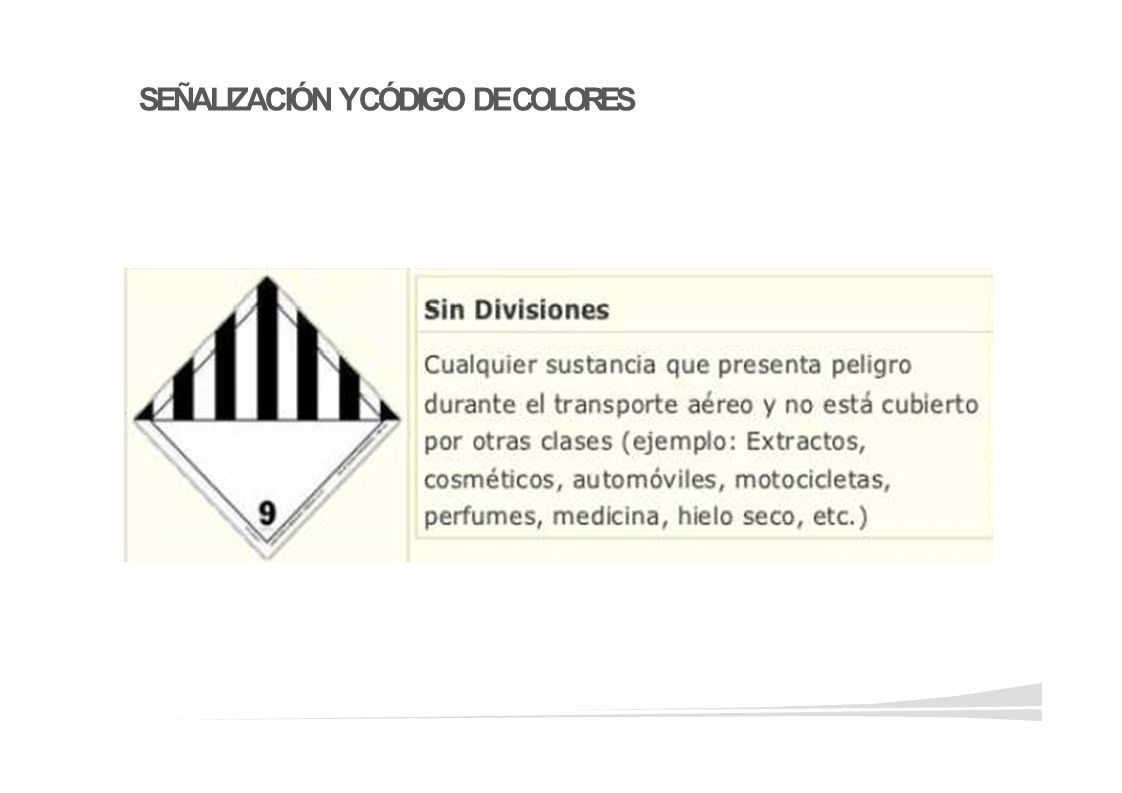

89 CLASE 9: MISCELÁNEOS Todos aquellos otros materiales que podrían constituir riesgo al ser transportados o almacenados en una forma o cantidad determinada como por ejemplo: cal viva, material magnetizado, elementos de limpieza.

90 ELIGROSO SEÑALIZACIÓN Y CÓDIGO DE COLORES

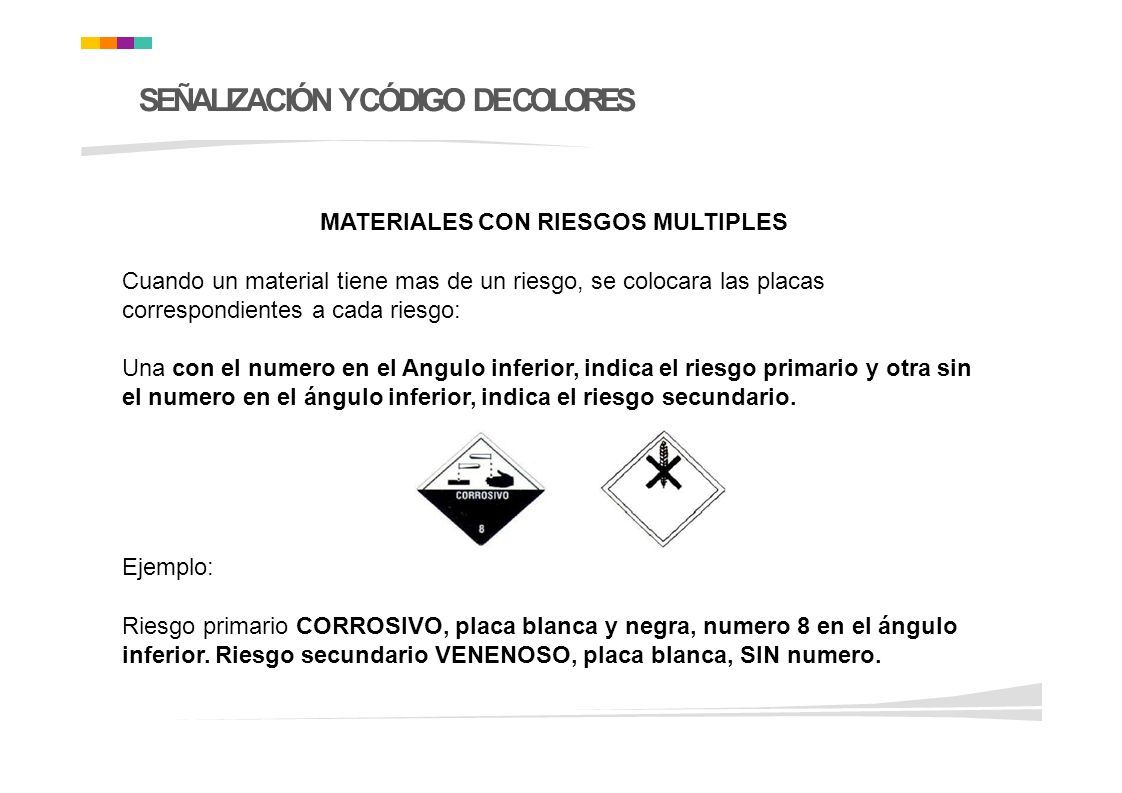

91 MATERIALES CON RIESGOS MULTIPLES Cuando un material tiene mas de un riesgo, se colocara las placas correspondientes a cada riesgo: Una con el numero en el Angulo inferior, indica el riesgo primario y otra sin el numero en el ángulo inferior, indica el riesgo secundario. SEÑALIZACIÓN Y CÓDIGO DE COLORES Ejemplo: Riesgo primario CORROSIVO, placa blanca y negra, numero 8 en el ángulo inferior. Riesgo secundario VENENOSO, placa blanca, SIN numero.

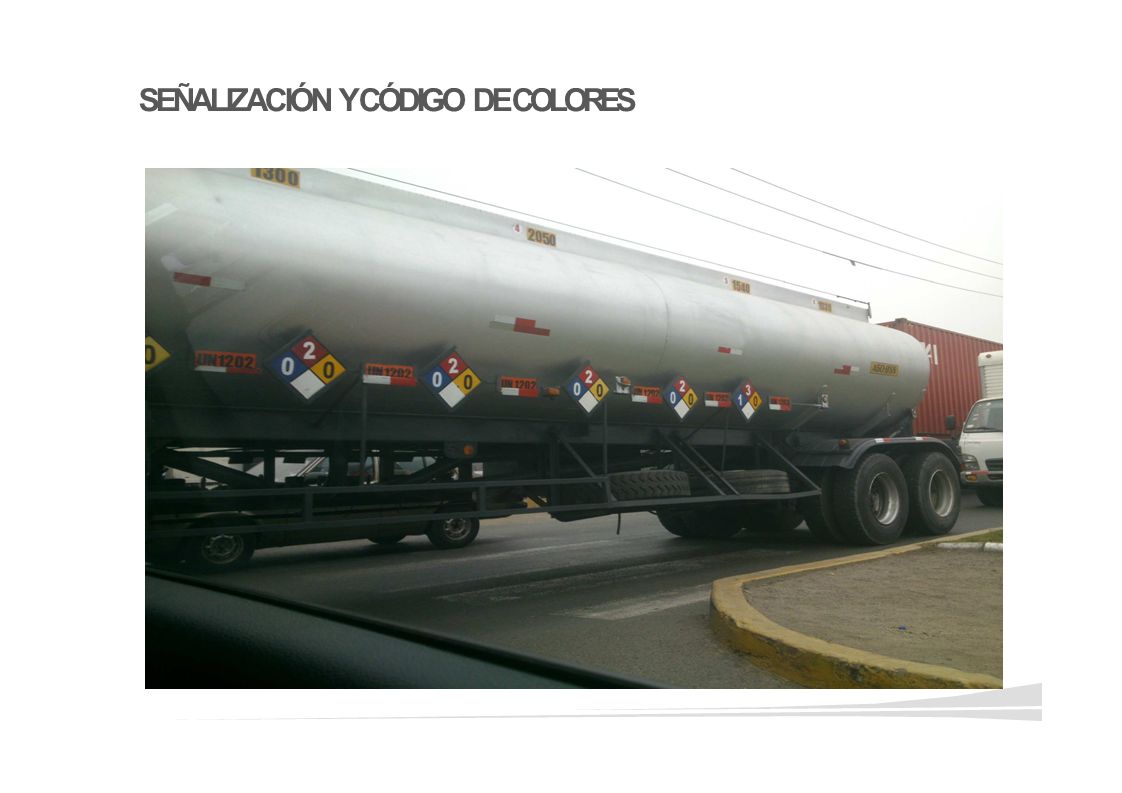

92 SEÑALIZACIÓN Y CÓDIGO DE COLORES

93

94

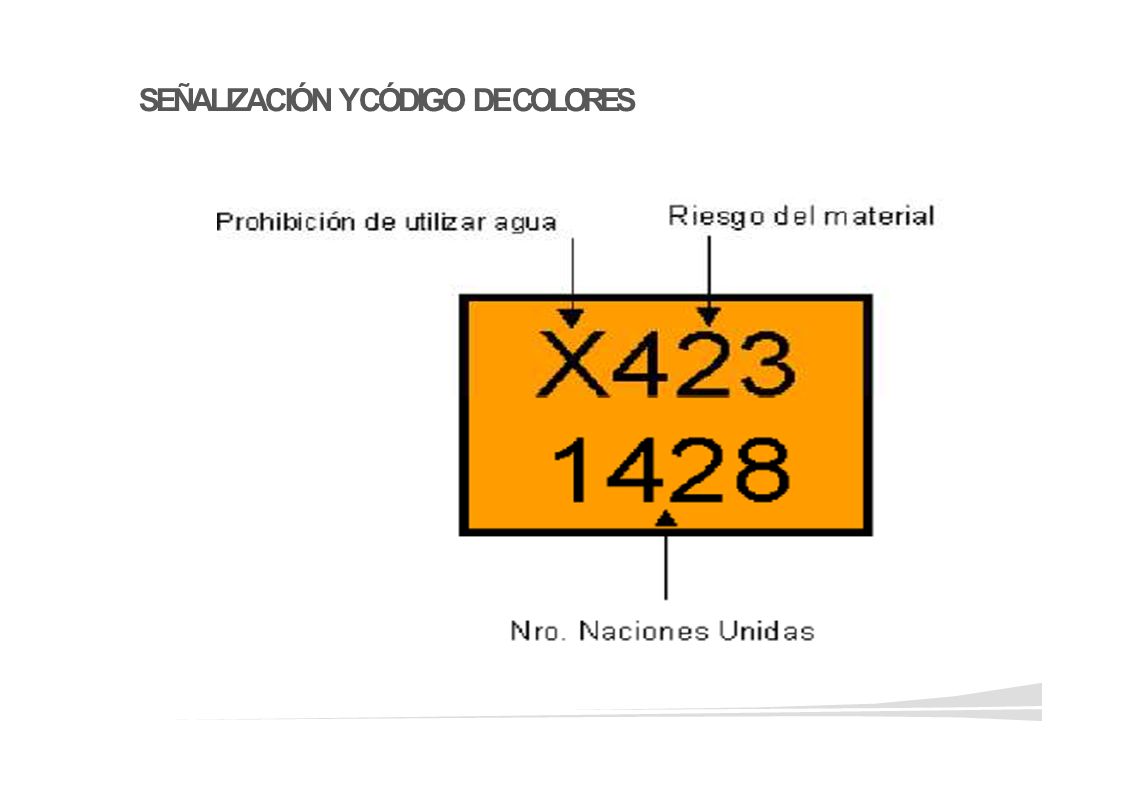

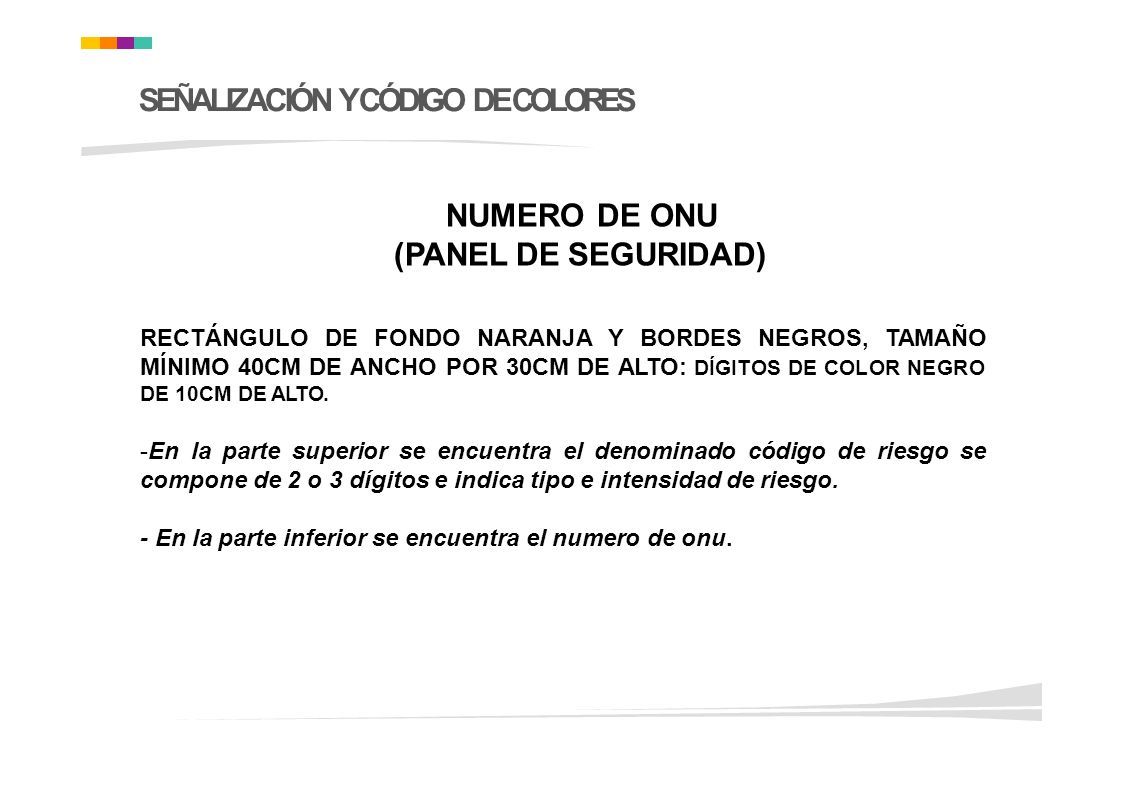

95 NUMERO DE ONU (PANEL DE SEGURIDAD) RECTÁNGULO DE FONDO NARANJA Y BORDES NEGROS, TAMAÑO MÍNIMO 40CM DE ANCHO POR 30CM DE ALTO: DÍGITOS DE COLOR NEGRO DE 10CM DE ALTO. -En la parte superior se encuentra el denominado código de riesgo se compone de 2 o 3 dígitos e indica tipo e intensidad de riesgo. - En la parte inferior se encuentra el numero de onu.

96 SEÑALIZACIÓN Y CÓDIGO DE COLORES

97 MUCHAS GRACIAS
