Arturo Perez Perez Yanira Perez Vazquez

Presentación del tema: "Arturo Perez Perez Yanira Perez Vazquez"— Transcripción de la presentación:

1 Arturo Perez Perez Yanira Perez Vazquez
Carbon activado Arturo Perez Perez Yanira Perez Vazquez

2 introducción El nombre de carbon activado se aplica a una serie de carbonos porosos preparados artificialmente, a través de un proceso de carbonización, para que exhiban un elevado grado de porosidad y una alta superficie interna. La importancia de estos productos radica en su gran variedad de aplicaciones para eliminar componentes por adsorción. El carbón activado también es capaz de eliminar componentes por reacción química en la superficie del carbón funcionando como catalizador.

3 Concepto El carbón activado es un producto que posee una estructura cristalina reticular similar a la del grafito; es extremadamente poroso y puede llegar a desarrollar áreas superficiales del orden de 1,500 metros cuadrados, por gramo de carbón. El carbón activado es un material de carbón que se prepara en la industria para que tenga una elevada superficie interna y así poder adsorber una gran cantidad de compuestos muy diversos, tanto en fase gaseosa como en disolución.

4 Tipos de carbon activado
Carbón activado en polvo – con diámetro menor o igual a .25 mm. El carbón activo en polvo se utiliza en la producción de agua potable como solución a tratamientos estacionales o de corto a mediano plazo. Carbón activado granular – diámetro superior a los .25 mm

5 Adsorción en carbon activado
La adsorción con carbón activo consiste en retirar del agua las sustancias solubles mediante el filtrado a través de un lecho de este material, consiguiéndose que los oligominerales pasen a través de los micro poros, separando y reteniendo en la superficie interna de los gránulos los compuestos más pesados

6 El carbon activado retiene sustancias no polares como:
Aceite mineral Poli hidrocarburos aromáticos Cloro y derivados Sustancias halogenadas con I,Br,Cl,H,F Sustancias generadoras de malos olores y sabores Fermentación de materia orgánica Microorganismos Herbicidas Pesticidas

7 Ventajas El carbón activado en polvo trabaja a una velocidad superior a la del carbón activado granular. No requiere dureza, por lo tanto cuando el carbón activado no es suficientemente duro como para aplicarse como granular, el polvo es una buena alternativa. Desventajas El carbón activado en polvo genera una mayor caida de presion

8 Mantenimiento El mantenimiento depende del volumen de gases o liquidos y de la cantidad de moléculas a retener. el Carbón Activo de algunos filtros pueden ser "regenerados", permitiendo continuar su uso con un rendimiento aceptable. Los métodos de Regeneración de Filtros de Carbón Activado suelen ser térmicos ( en horno o mediante vapor), o también Químicos.

9 Ejemplo de Diseño Municipio de Maunabo Problema Detalles del ejemplo
Consumo de la Poblacion Diseño de remediacion

10 Problem Maunabo Estudios recientes reflejan aumento de poblacion future. Planta de tratamiento PRASA esta en bajo rendimento Poblacion demuestra: sabor indeceable, olor y problemas estomacales.

11 Example Details Censo para Maunabo Para 1980 — 11,813
1/4 poblacion es Urbana ¾ es Rural

12

13

14 Usando:Mathematical Logistic Method
P(sat)= 13,686.76 a= b= P(2028)= 13,345 Average Daily demand (ADD)= 967,512.5 gpd Maximum Daily Demand(MDD)=1.5 x ADD= 1.5 MGD

15 PRASA vs Pozos de extraccion
PRASA demanda actual= 1.4 MGD P(2028)= 1.5 MGD – 1.4 MGD Para obtener la demanda de pozos 100,000 gpd

16 Concentracion total de contaminantes
PCE y TCE = 300 µg/L CIS -1, 2- DCE = 17.2 µg/L 1,1- DCE = 100 µg/L Vinyl chloride = 200 µg/L

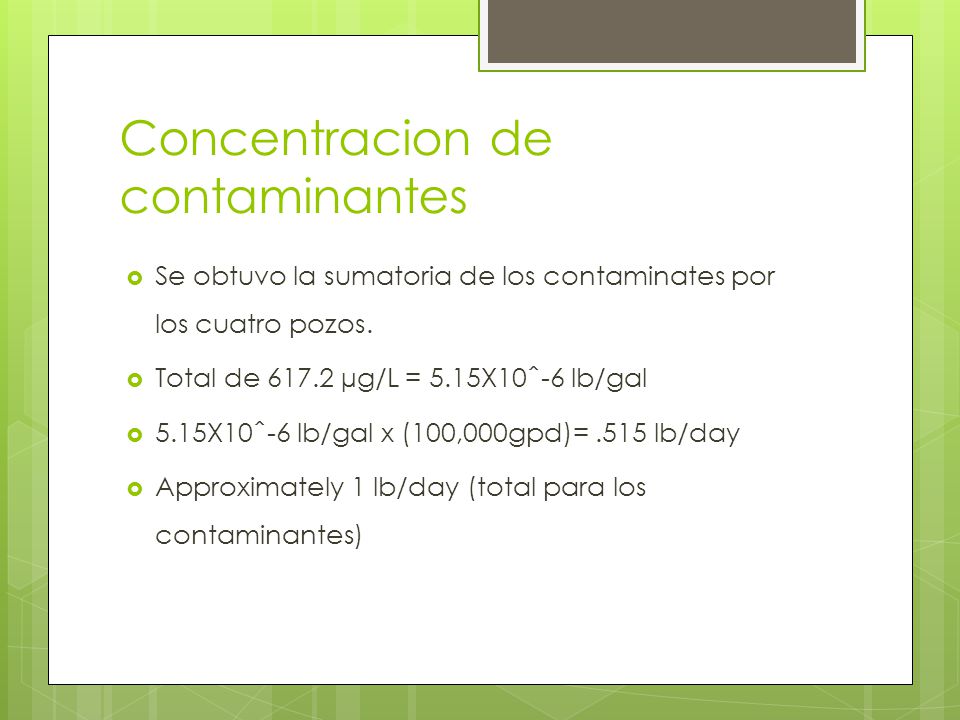

17 Concentracion de contaminantes
Se obtuvo la sumatoria de los contaminates por los cuatro pozos. Total de µg/L = 5.15X10ˆ-6 lb/gal 5.15X10ˆ-6 lb/gal x (100,000gpd)= .515 lb/day Approximately 1 lb/day (total para los contaminantes)

18 Dimenciones del Tanque
1lb de cloruro por 1lb de Carbono. Con una razon de flujo de 3-5 gpm/ ft³ 𝑣= 100,000 𝑔𝑝𝑑 3𝑔𝑎𝑙 𝑚−𝑓𝑡 3 ( 1440𝑚 1 𝑑𝑎𝑦 ) = 24 ft³ V= 2.9 x 2.9 x 2.9 (24 x 2)ˆ⅓= 3.6 ft V = 3.6 x 3.6 x 3.6 EBCT (Empty bed contact time) EBCT= seg = 2.50 min

19 Preguntas
