UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE INGENIERÍA EN GEOLOGÍA, MINAS, PETRÓLEOS Y AMBIENTAL ESCUELA DE GEOLOGÍA GEOLOGÍA DEL ECUADOR TEMA: FORMACIONES.

Presentación del tema: "UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE INGENIERÍA EN GEOLOGÍA, MINAS, PETRÓLEOS Y AMBIENTAL ESCUELA DE GEOLOGÍA GEOLOGÍA DEL ECUADOR TEMA: FORMACIONES."— Transcripción de la presentación:

1 UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE INGENIERÍA EN GEOLOGÍA, MINAS, PETRÓLEOS Y AMBIENTAL ESCUELA DE GEOLOGÍA GEOLOGÍA DEL ECUADOR TEMA: FORMACIONES DE LA COSTA NOMBRE: ANDRÉS CARRANCO CURSO: QUINTO PROFESOR: ING. FRANCISCO VITERI

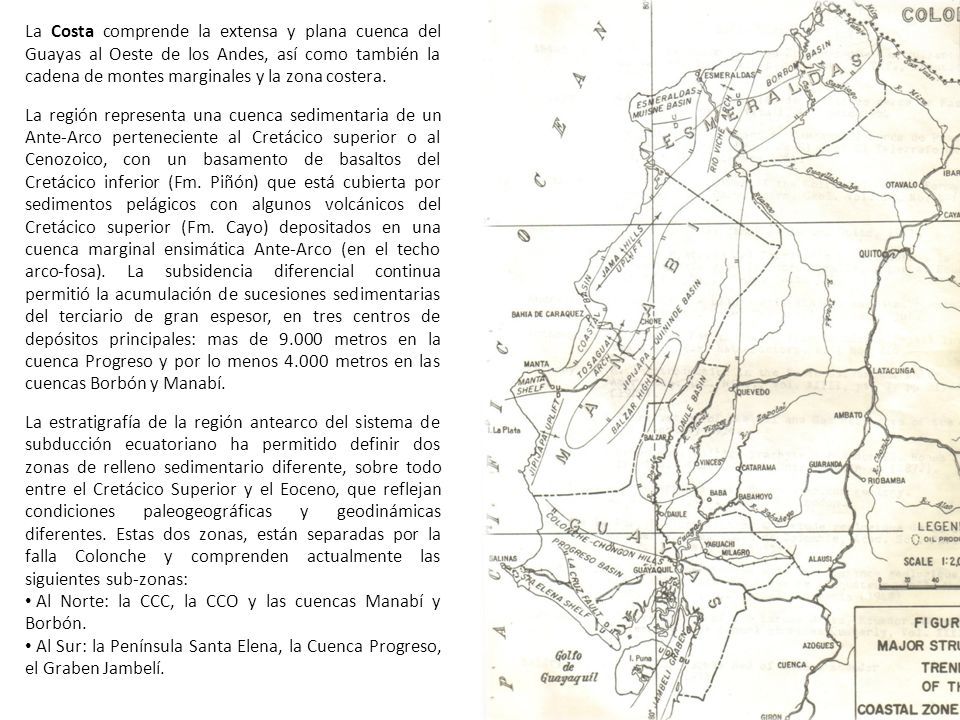

2 La Costa comprende la extensa y plana cuenca del Guayas al Oeste de los Andes, así como también la cadena de montes marginales y la zona costera. La región representa una cuenca sedimentaria de un Ante-Arco perteneciente al Cretácico superior o al Cenozoico, con un basamento de basaltos del Cretácico inferior (Fm. Piñón) que está cubierta por sedimentos pelágicos con algunos volcánicos del Cretácico superior (Fm. Cayo) depositados en una cuenca marginal ensimática Ante-Arco (en el techo arco-fosa). La subsidencia diferencial continua permitió la acumulación de sucesiones sedimentarias del terciario de gran espesor, en tres centros de depósitos principales: mas de 9.000 metros en la cuenca Progreso y por lo menos 4.000 metros en las cuencas Borbón y Manabí. La estratigrafía de la región antearco del sistema de subducción ecuatoriano ha permitido definir dos zonas de relleno sedimentario diferente, sobre todo entre el Cretácico Superior y el Eoceno, que reflejan condiciones paleogeográficas y geodinámicas diferentes. Estas dos zonas, están separadas por la falla Colonche y comprenden actualmente las siguientes sub-zonas: Al Norte: la CCC, la CCO y las cuencas Manabí y Borbón. Al Sur: la Península Santa Elena, la Cuenca Progreso, el Graben Jambelí.

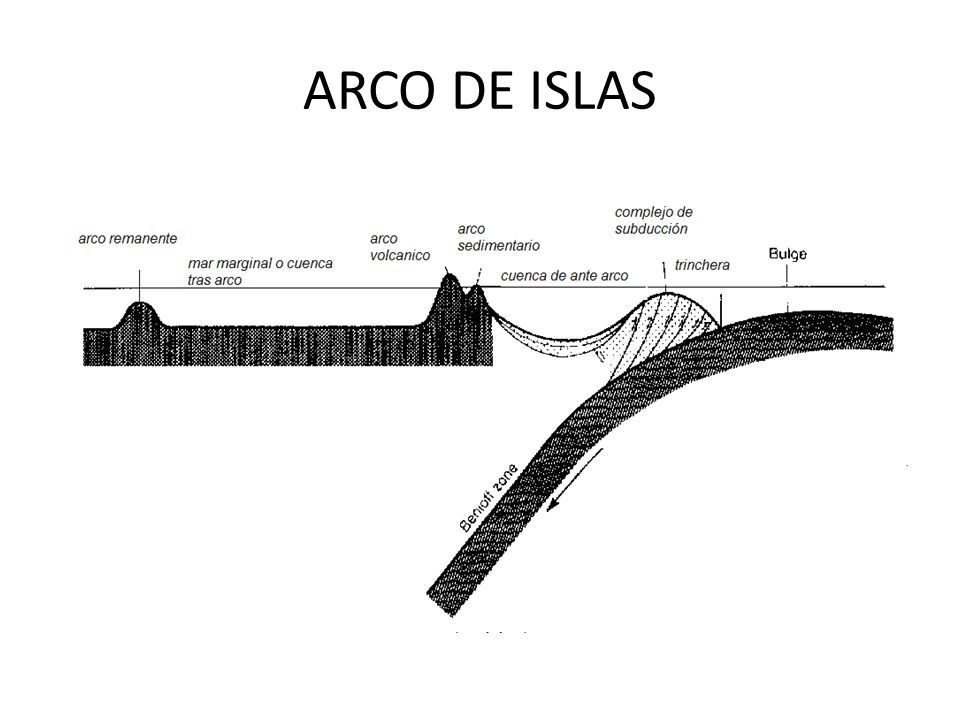

3 ARCO DE ISLAS

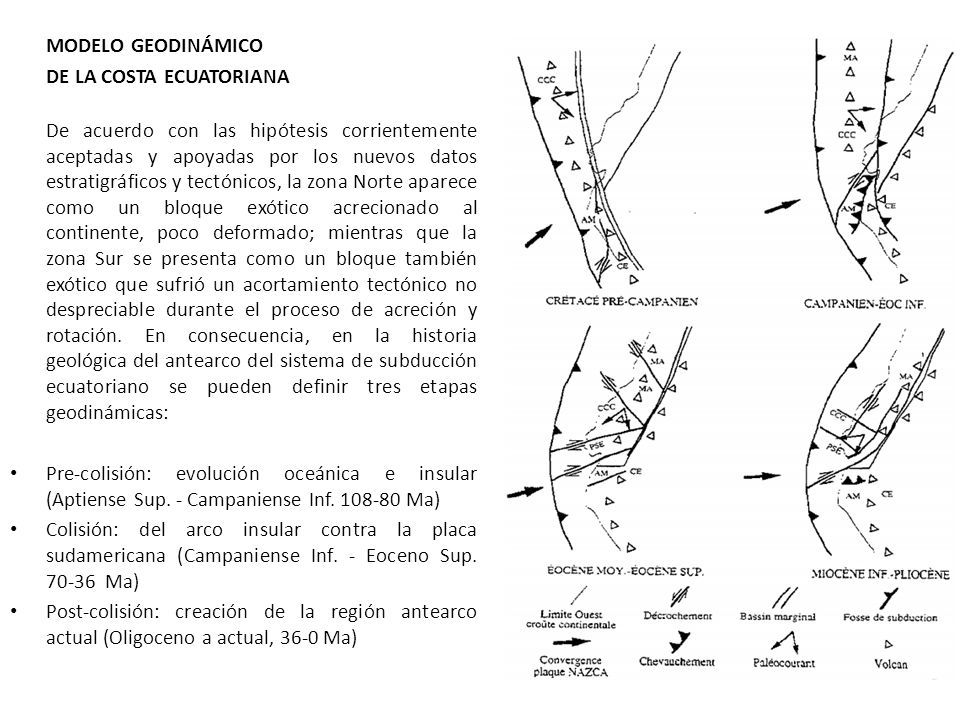

4 MODELO GEODINÁMICO DE LA COSTA ECUATORIANA De acuerdo con las hipótesis corrientemente aceptadas y apoyadas por los nuevos datos estratigráficos y tectónicos, la zona Norte aparece como un bloque exótico acrecionado al continente, poco deformado; mientras que la zona Sur se presenta como un bloque también exótico que sufrió un acortamiento tectónico no despreciable durante el proceso de acreción y rotación. En consecuencia, en la historia geológica del antearco del sistema de subducción ecuatoriano se pueden definir tres etapas geodinámicas: Pre-colisión: evolución oceánica e insular (Aptiense Sup. - Campaniense Inf. 108-80 Ma) Colisión: del arco insular contra la placa sudamericana (Campaniense Inf. - Eoceno Sup. 70-36 Ma) Post-colisión: creación de la región antearco actual (Oligoceno a actual, 36-0 Ma)

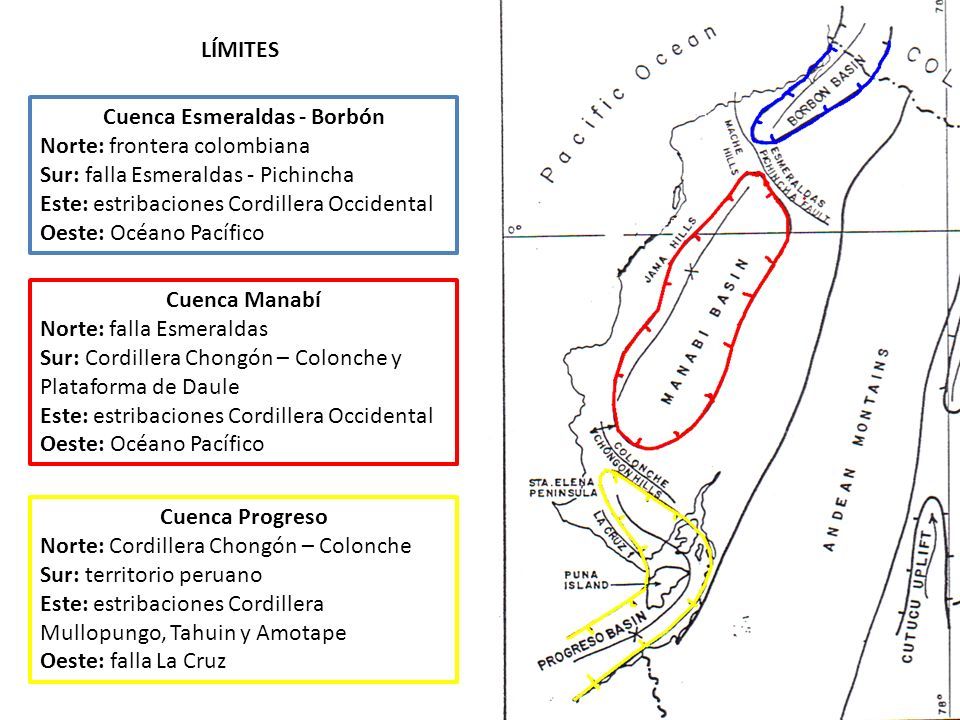

5 Cuenca Esmeraldas - Borbón Norte: frontera colombiana Sur: falla Esmeraldas - Pichincha Este: estribaciones Cordillera Occidental Oeste: Océano Pacífico Cuenca Manabí Norte: falla Esmeraldas Sur: Cordillera Chongón – Colonche y Plataforma de Daule Este: estribaciones Cordillera Occidental Oeste: Océano Pacífico Cuenca Progreso Norte: Cordillera Chongón – Colonche Sur: territorio peruano Este: estribaciones Cordillera Mullopungo, Tahuin y Amotape Oeste: falla La Cruz LÍMITES

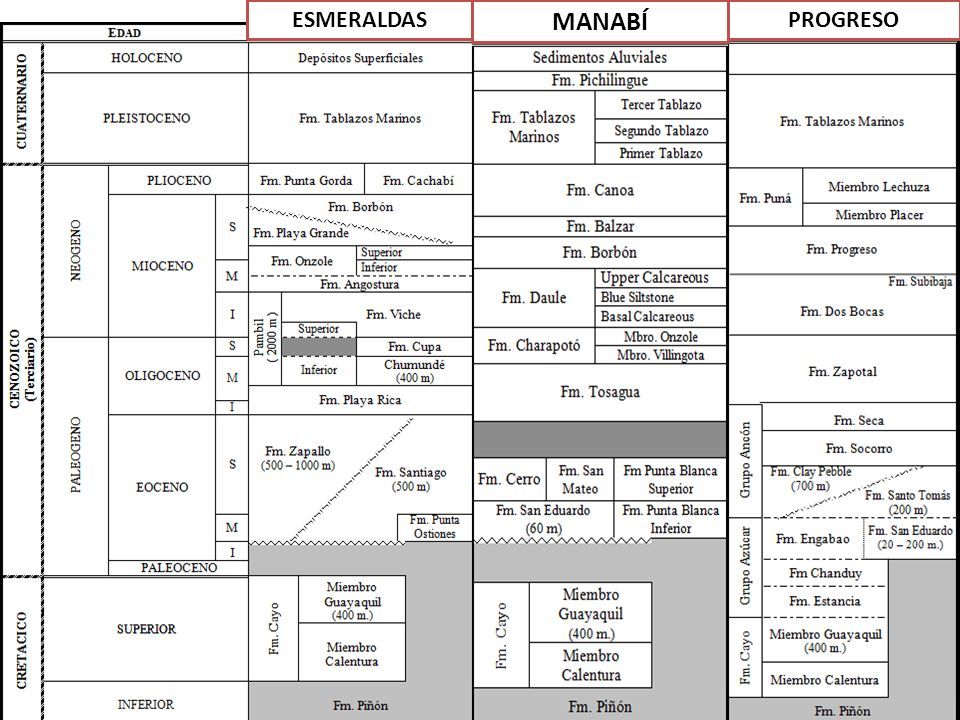

6 ESMERALDAS MANABÍ PROGRESO

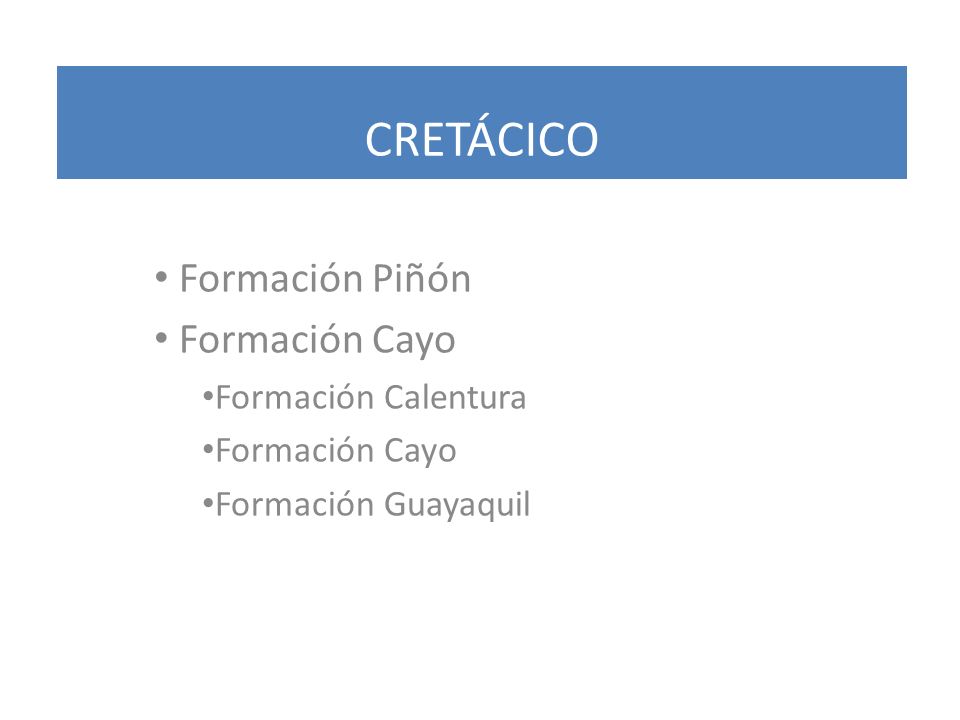

7 Formación Piñón Formación Cayo Formación Calentura Formación Cayo Formación Guayaquil CRETÁCICO

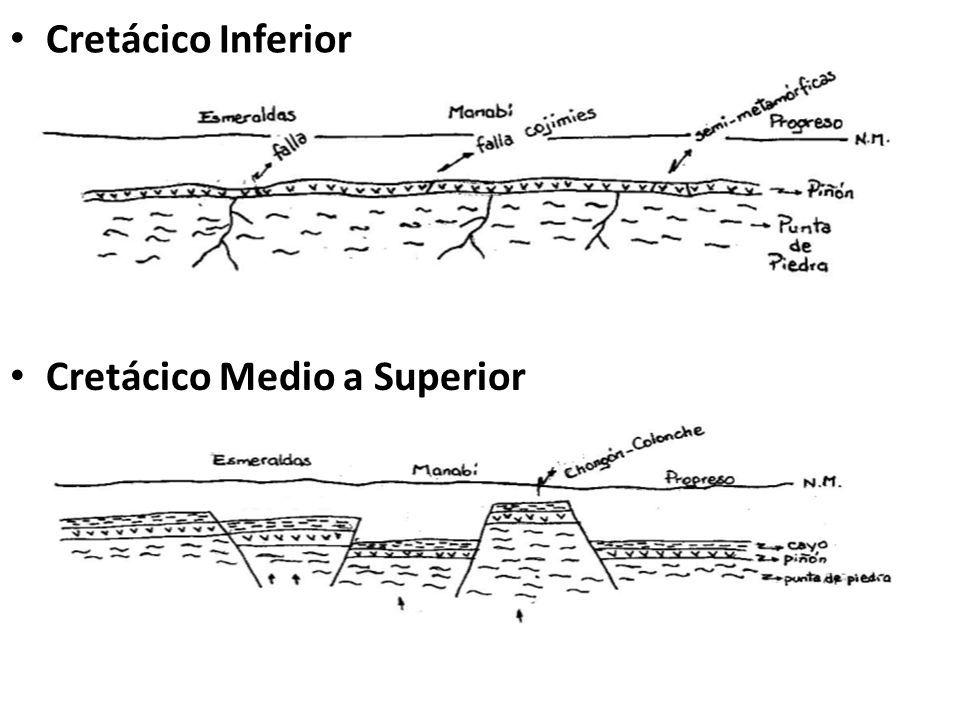

8 Cretácico Inferior Cretácico Medio a Superior

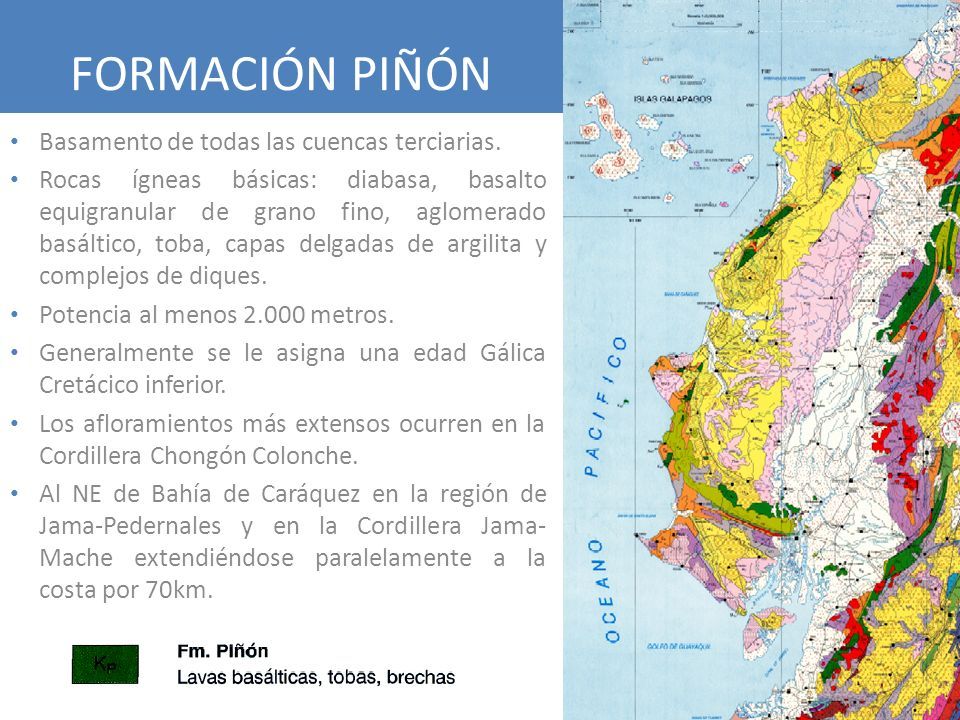

9 Basamento de todas las cuencas terciarias. Rocas ígneas básicas: diabasa, basalto equigranular de grano fino, aglomerado basáltico, toba, capas delgadas de argilita y complejos de diques. Potencia al menos 2.000 metros. Generalmente se le asigna una edad Gálica Cretácico inferior. Los afloramientos más extensos ocurren en la Cordillera Chongón Colonche. Al NE de Bahía de Caráquez en la región de Jama-Pedernales y en la Cordillera Jama- Mache extendiéndose paralelamente a la costa por 70km. FORMACIÓN PIÑÓN

10 Tiene un espesor de 3000m en el S y se adelgaza progresivamente al N. La base de la formación está compuesta por brecha volcánica de composición intermedia a básica y toda la parte inferior está dominada por arenisca verde tobácea y wacke. Más arriba en la sección se presenta menos volcánica y en el tope de la formación las rocas dominantes son argilitas y pedernal. Está expuesta ampliamente en la Cordillera Chongón Colonche y muy esporádicamente al N de Jama. Contiene abundante fauna de radiolarios y foraminíferos que señalan una edad que varía del Senoniano al Maestrichtiano. Presenta 3 miembros – Formación Calentura (argilitas calcáreas) – Formación Cayo (brechas sedimentarias) – Formación Guayaquil (cherts nodular bandeado) FORMACIÓN CAYO

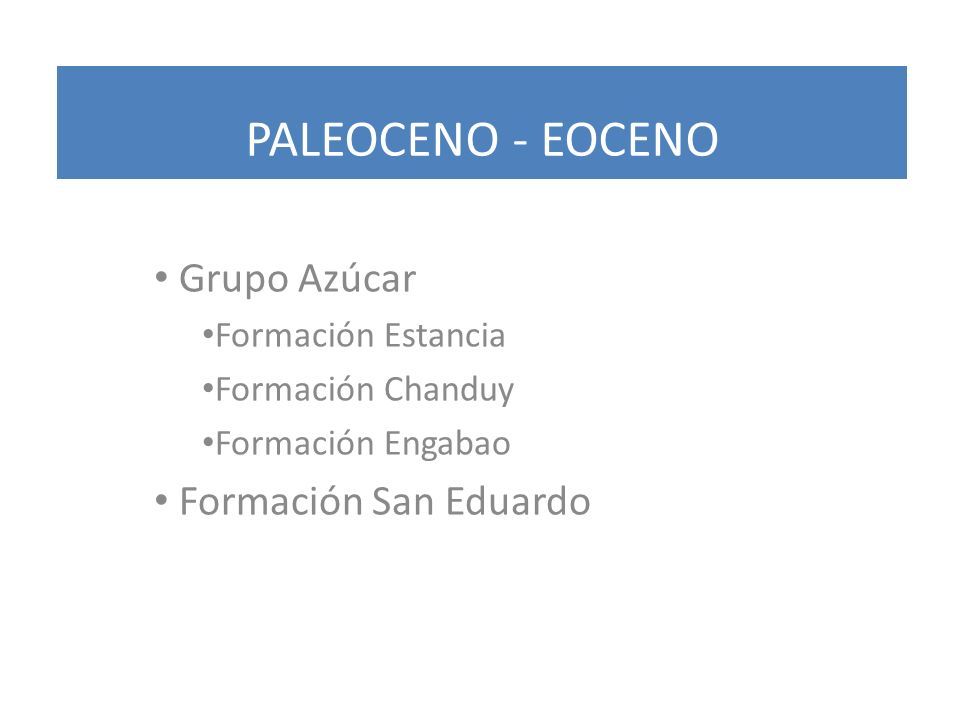

11 Grupo Azúcar Formación Estancia Formación Chanduy Formación Engabao Formación San Eduardo PALEOCENO - EOCENO

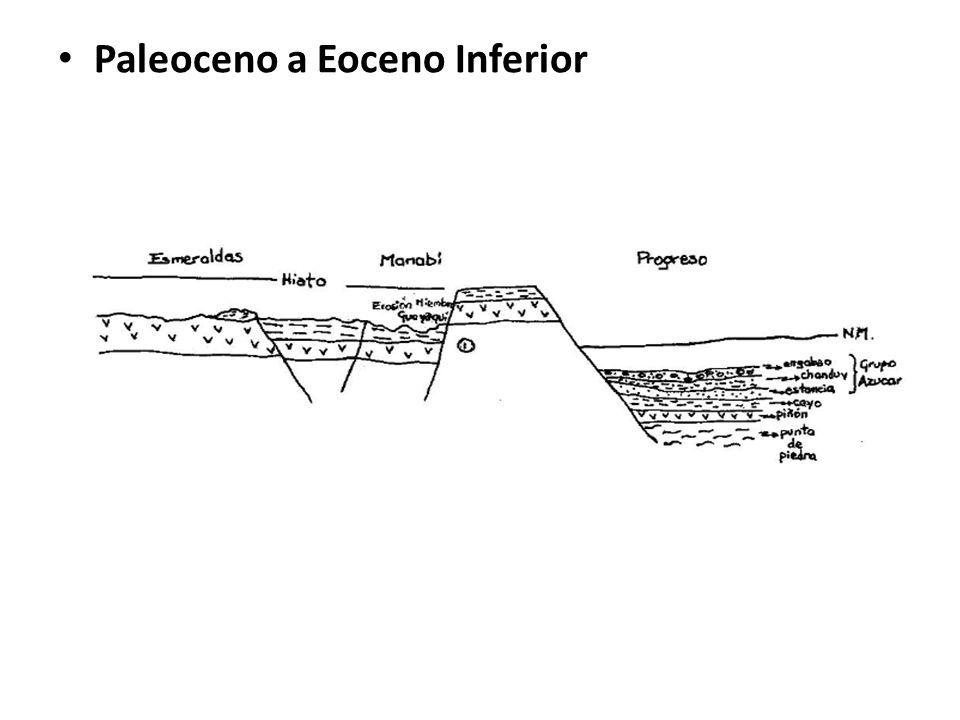

12 Paleoceno a Eoceno Inferior

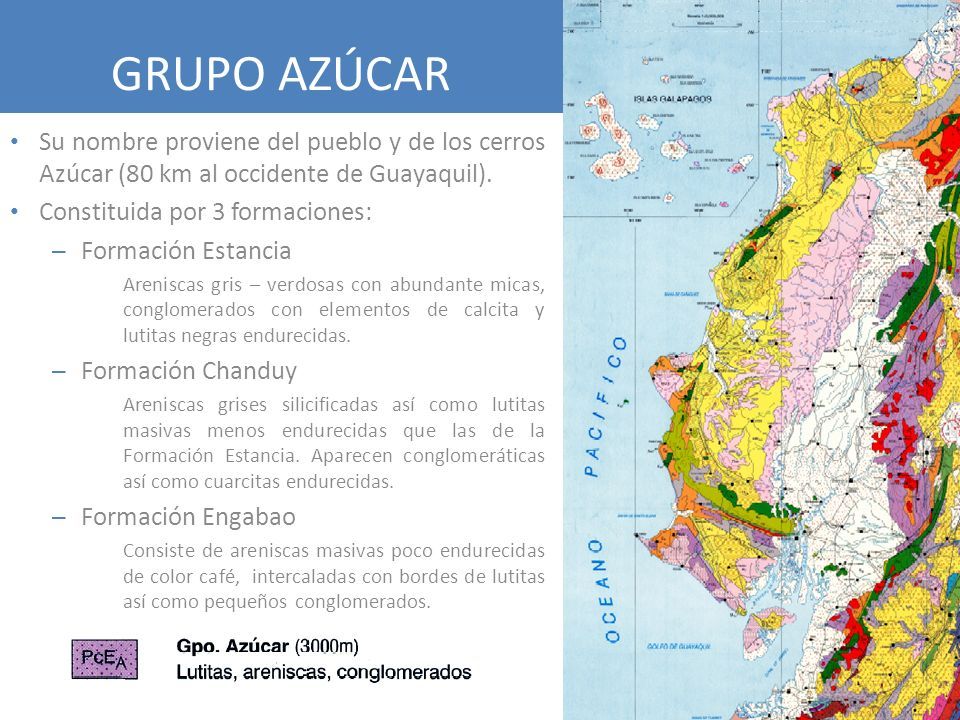

13 Su nombre proviene del pueblo y de los cerros Azúcar (80 km al occidente de Guayaquil). Constituida por 3 formaciones: – Formación Estancia Areniscas gris – verdosas con abundante micas, conglomerados con elementos de calcita y lutitas negras endurecidas. – Formación Chanduy Areniscas grises silicificadas así como lutitas masivas menos endurecidas que las de la Formación Estancia. Aparecen conglomeráticas así como cuarcitas endurecidas. – Formación Engabao Consiste de areniscas masivas poco endurecidas de color café, intercaladas con bordes de lutitas así como pequeños conglomerados. GRUPO AZÚCAR

14 Está constituida por una calcarenita turbidítica hasta calcrudita bien estratificada. Contiene algas y clastos de calcilutitas y cherts. Los foraminíferos presentes sugieren una edad del Eoceno medio. Descansa sobre el Miembro Guayaquil en forma aparentemente concordante pero las respectivas edades sugieren un hiato sedimentario entre ellas. Su espesor bordea los 200 metros. Afloramientos esporádicos de calizas tipo San Eduardo ocurren en Manabí (Pacoche, La Travesía, Santa Marianita) y se extienden hasta Esmeraldas (Businga, Río Verde, Punta Ostiones). FORMACIÓN SAN EDUARDO

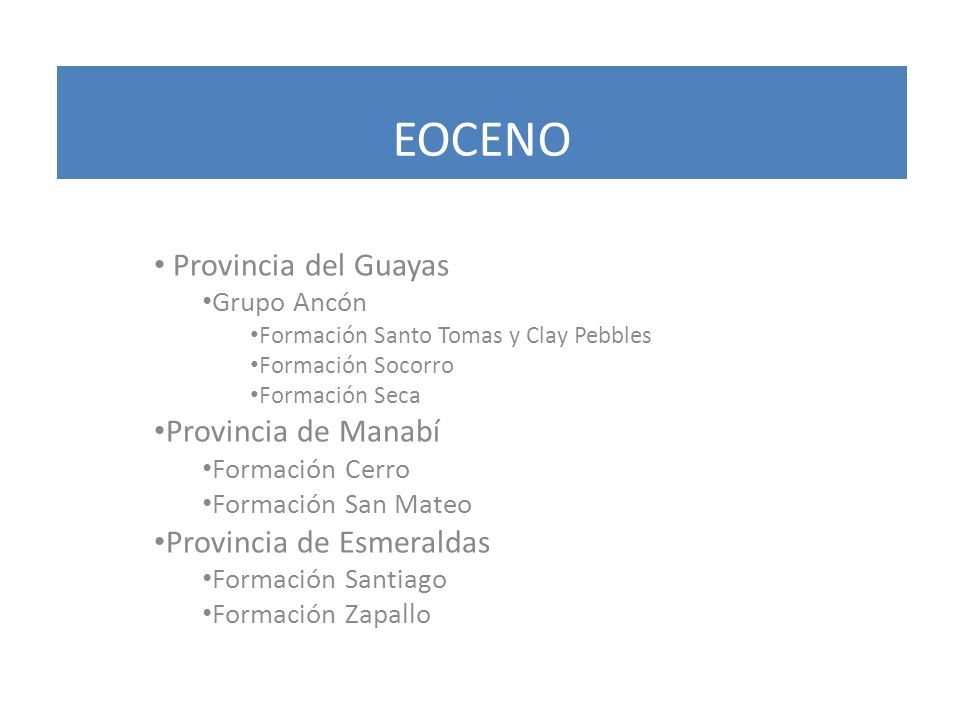

15 Provincia del Guayas Grupo Ancón Formación Santo Tomas y Clay Pebbles Formación Socorro Formación Seca Provincia de Manabí Formación Cerro Formación San Mateo Provincia de Esmeraldas Formación Santiago Formación Zapallo EOCENO

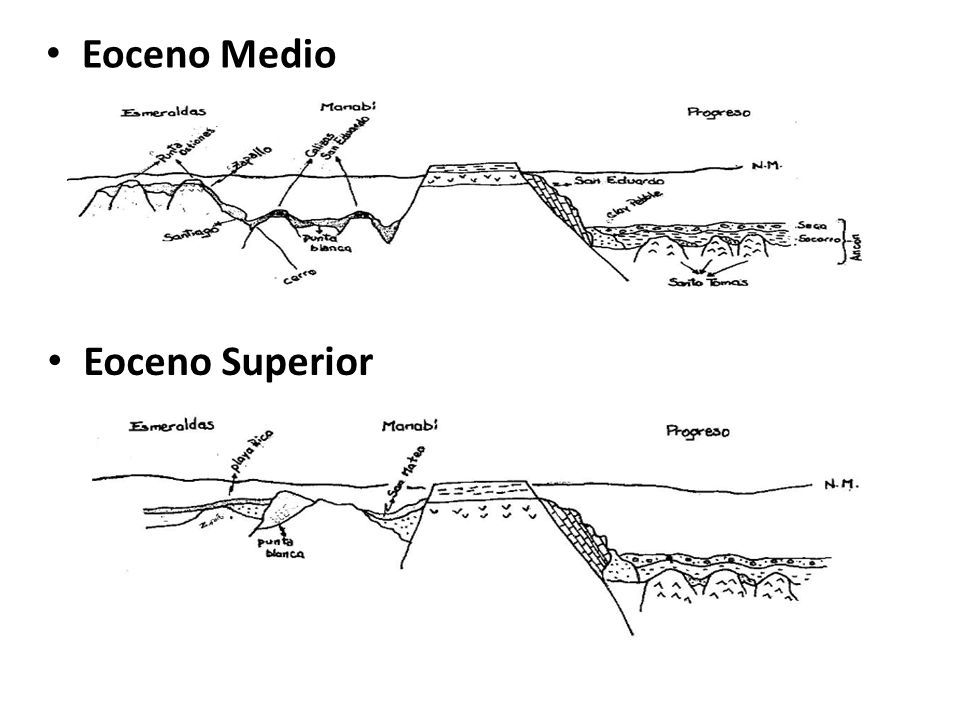

16 Eoceno Superior Eoceno Medio

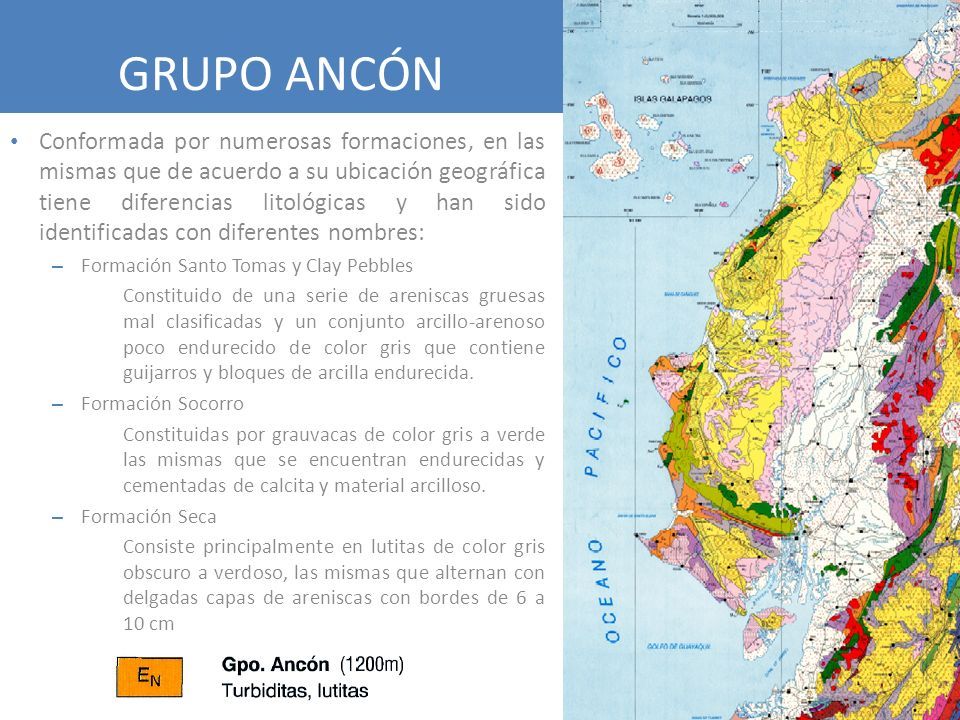

17 Conformada por numerosas formaciones, en las mismas que de acuerdo a su ubicación geográfica tiene diferencias litológicas y han sido identificadas con diferentes nombres: – Formación Santo Tomas y Clay Pebbles Constituido de una serie de areniscas gruesas mal clasificadas y un conjunto arcillo-arenoso poco endurecido de color gris que contiene guijarros y bloques de arcilla endurecida. – Formación Socorro Constituidas por grauvacas de color gris a verde las mismas que se encuentran endurecidas y cementadas de calcita y material arcilloso. – Formación Seca Consiste principalmente en lutitas de color gris obscuro a verdoso, las mismas que alternan con delgadas capas de areniscas con bordes de 6 a 10 cm GRUPO ANCÓN

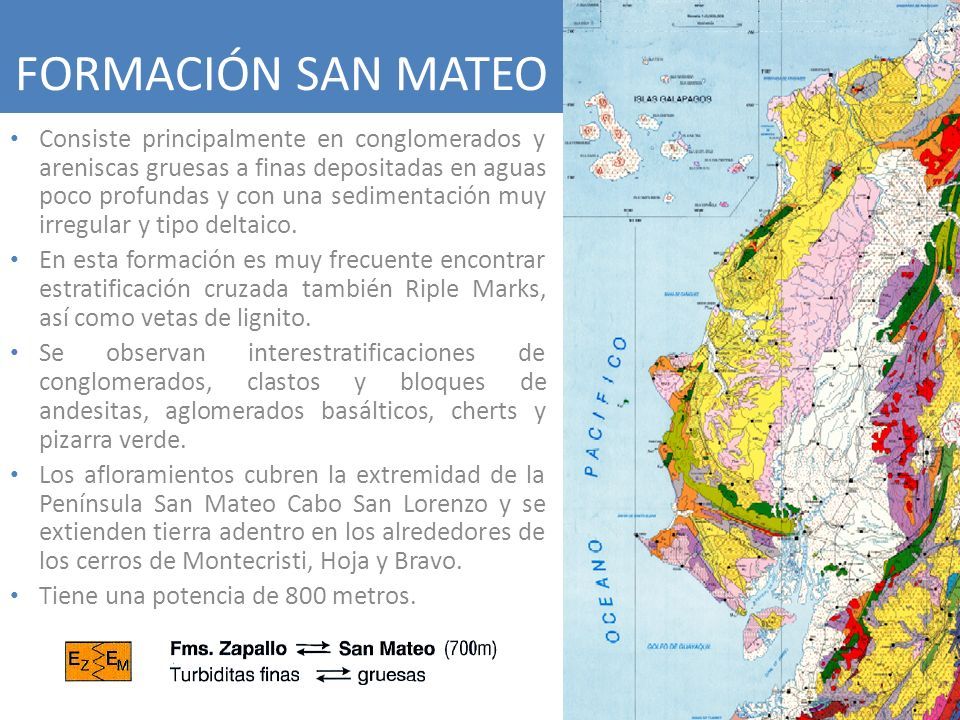

18 Consiste principalmente en conglomerados y areniscas gruesas a finas depositadas en aguas poco profundas y con una sedimentación muy irregular y tipo deltaico. En esta formación es muy frecuente encontrar estratificación cruzada también Riple Marks, así como vetas de lignito. Se observan interestratificaciones de conglomerados, clastos y bloques de andesitas, aglomerados basálticos, cherts y pizarra verde. Los afloramientos cubren la extremidad de la Península San Mateo Cabo San Lorenzo y se extienden tierra adentro en los alrededores de los cerros de Montecristi, Hoja y Bravo. Tiene una potencia de 800 metros. FORMACIÓN SAN MATEO

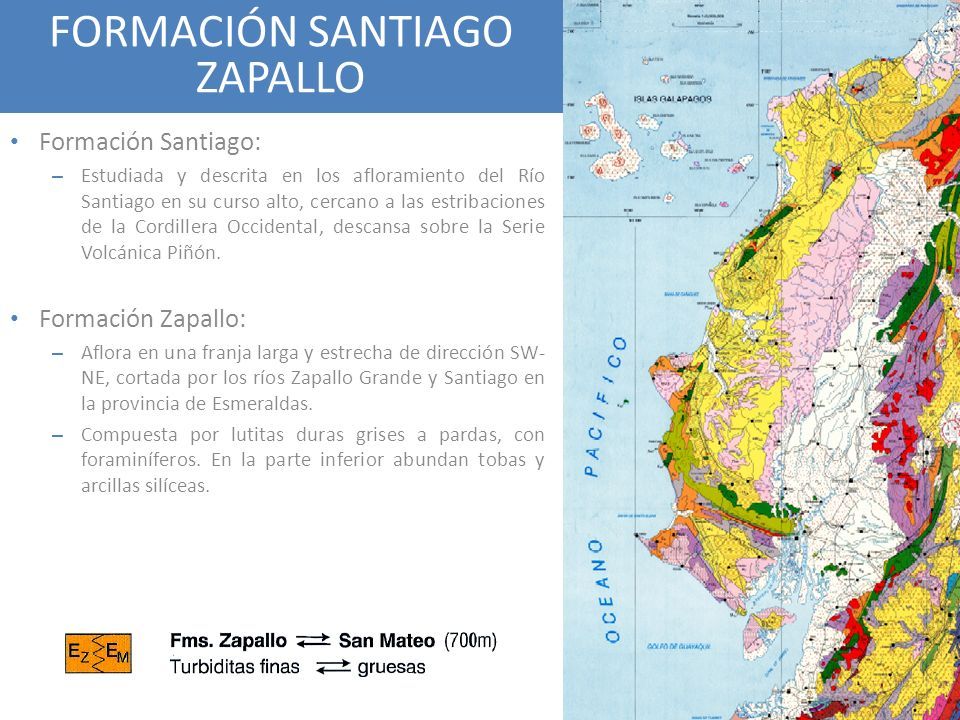

19 Formación Santiago: – Estudiada y descrita en los afloramiento del Río Santiago en su curso alto, cercano a las estribaciones de la Cordillera Occidental, descansa sobre la Serie Volcánica Piñón. Formación Zapallo: – Aflora en una franja larga y estrecha de dirección SW- NE, cortada por los ríos Zapallo Grande y Santiago en la provincia de Esmeraldas. – Compuesta por lutitas duras grises a pardas, con foraminíferos. En la parte inferior abundan tobas y arcillas silíceas. FORMACIÓN SANTIAGO ZAPALLO

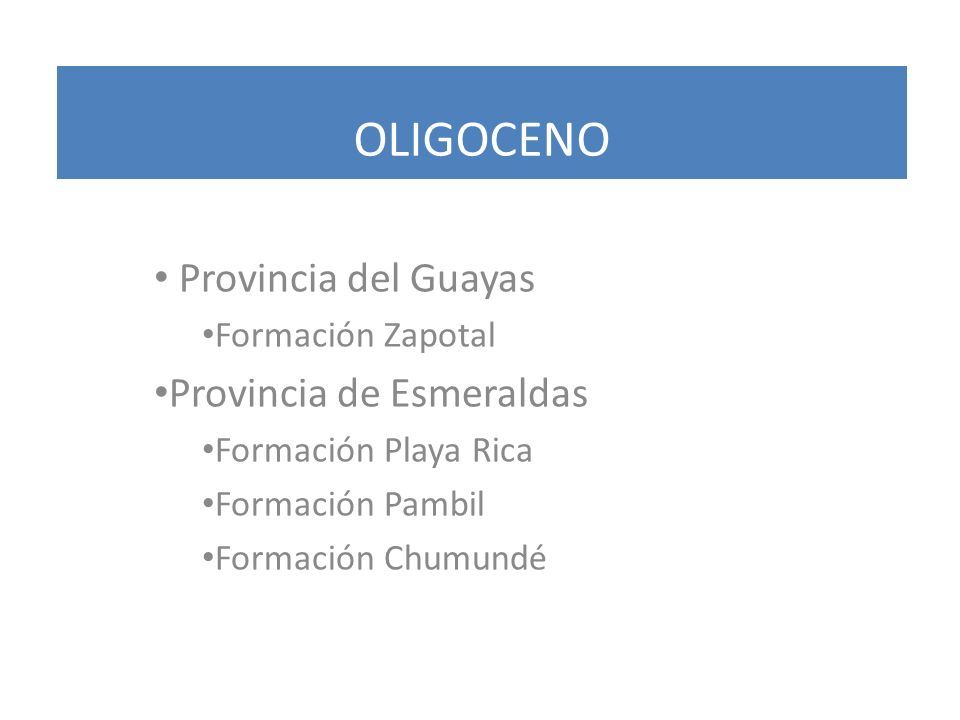

20 Provincia del Guayas Formación Zapotal Provincia de Esmeraldas Formación Playa Rica Formación Pambil Formación Chumundé OLIGOCENO

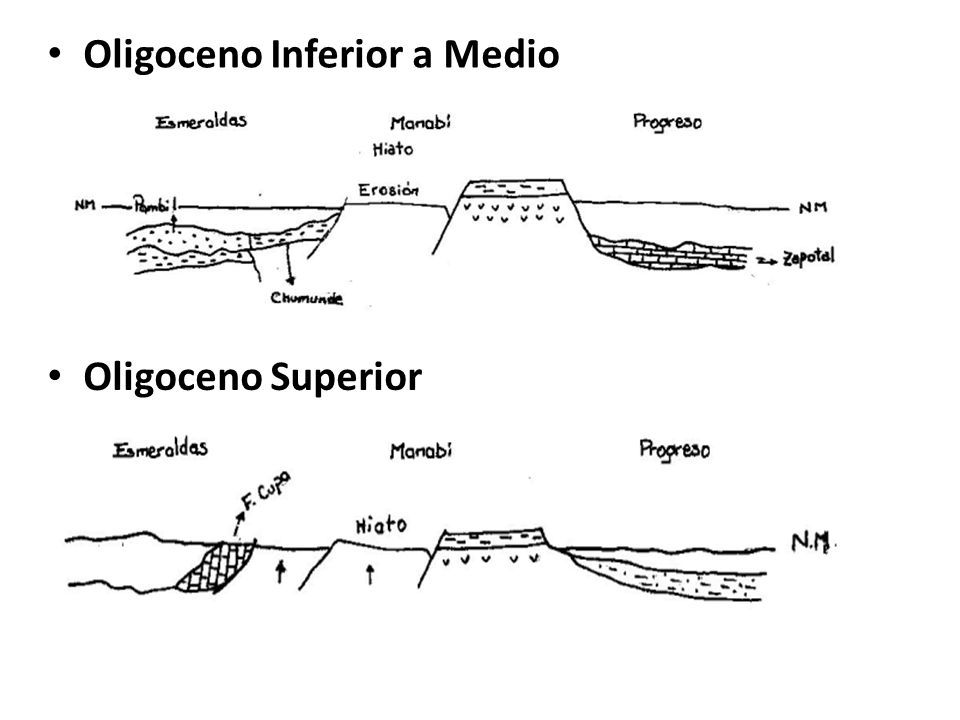

21 Oligoceno Superior Oligoceno Inferior a Medio

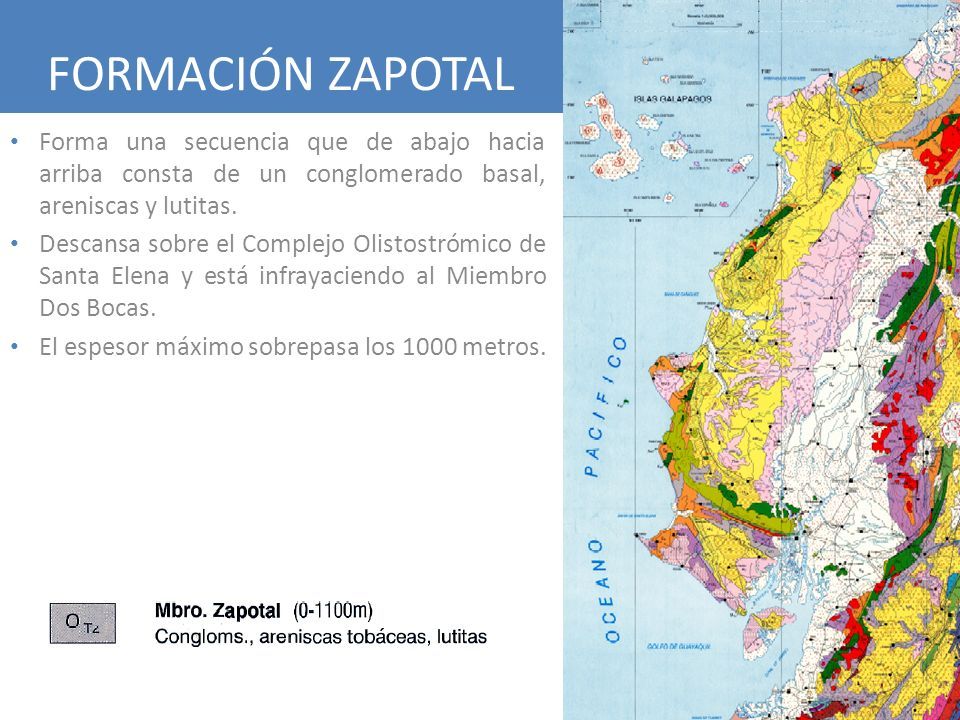

22 Forma una secuencia que de abajo hacia arriba consta de un conglomerado basal, areniscas y lutitas. Descansa sobre el Complejo Olistostrómico de Santa Elena y está infrayaciendo al Miembro Dos Bocas. El espesor máximo sobrepasa los 1000 metros. FORMACIÓN ZAPOTAL

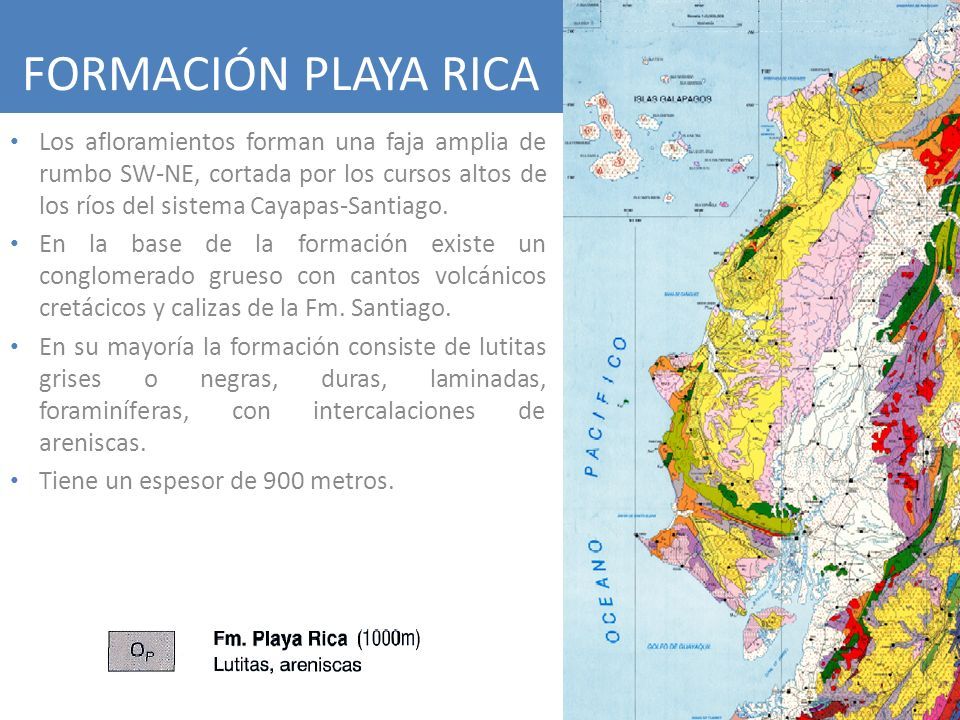

23 Los afloramientos forman una faja amplia de rumbo SW-NE, cortada por los cursos altos de los ríos del sistema Cayapas-Santiago. En la base de la formación existe un conglomerado grueso con cantos volcánicos cretácicos y calizas de la Fm. Santiago. En su mayoría la formación consiste de lutitas grises o negras, duras, laminadas, foraminíferas, con intercalaciones de areniscas. Tiene un espesor de 900 metros. FORMACIÓN PLAYA RICA

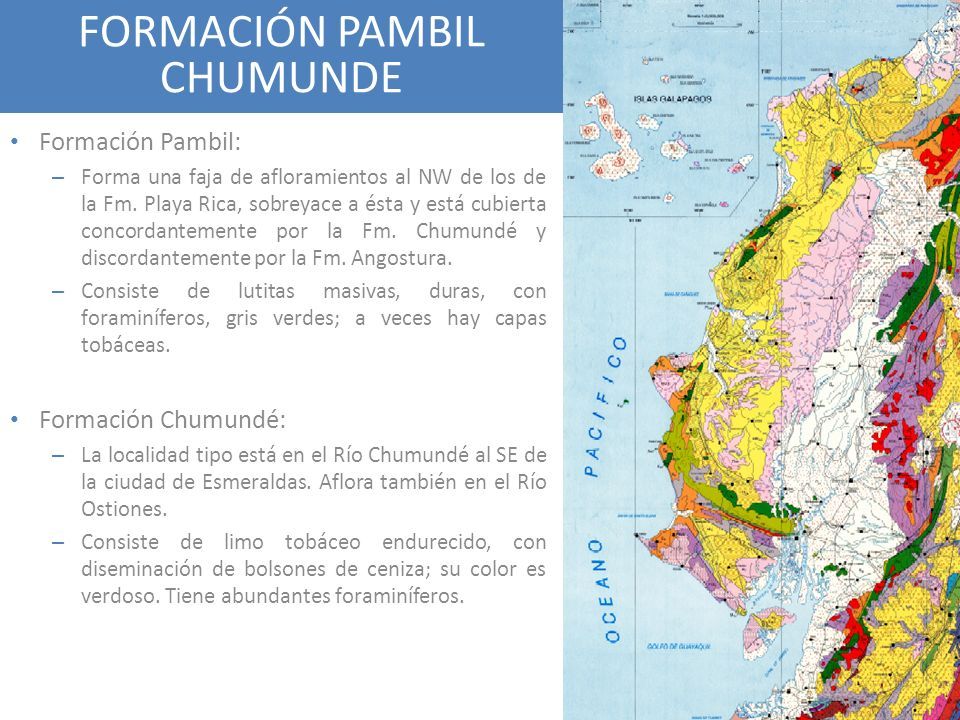

24 Formación Pambil: – Forma una faja de afloramientos al NW de los de la Fm. Playa Rica, sobreyace a ésta y está cubierta concordantemente por la Fm. Chumundé y discordantemente por la Fm. Angostura. – Consiste de lutitas masivas, duras, con foraminíferos, gris verdes; a veces hay capas tobáceas. Formación Chumundé: – La localidad tipo está en el Río Chumundé al SE de la ciudad de Esmeraldas. Aflora también en el Río Ostiones. – Consiste de limo tobáceo endurecido, con diseminación de bolsones de ceniza; su color es verdoso. Tiene abundantes foraminíferos. FORMACIÓN PAMBIL CHUMUNDE

25 Provincia del Guayas Formación Dos Bocas Formación Progreso Provincia de Manabí Formación Tosagua Formación Charapotó Formación Daule Provincia de esmeraldas Formación Viche Formación Angostura Formación Onzole Formación Borbón MIOCENO

26 Mioceno medio a Superior Mioceno Inferior

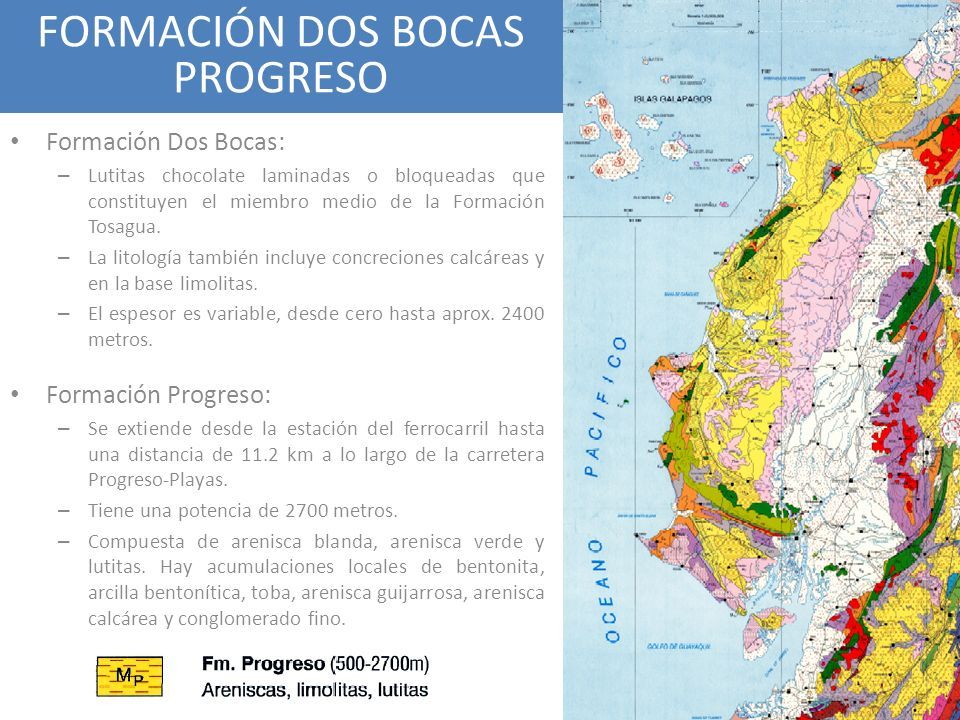

27 Formación Dos Bocas: – Lutitas chocolate laminadas o bloqueadas que constituyen el miembro medio de la Formación Tosagua. – La litología también incluye concreciones calcáreas y en la base limolitas. – El espesor es variable, desde cero hasta aprox. 2400 metros. Formación Progreso: – Se extiende desde la estación del ferrocarril hasta una distancia de 11.2 km a lo largo de la carretera Progreso-Playas. – Tiene una potencia de 2700 metros. – Compuesta de arenisca blanda, arenisca verde y lutitas. Hay acumulaciones locales de bentonita, arcilla bentonítica, toba, arenisca guijarrosa, arenisca calcárea y conglomerado fino. FORMACIÓN DOS BOCAS PROGRESO

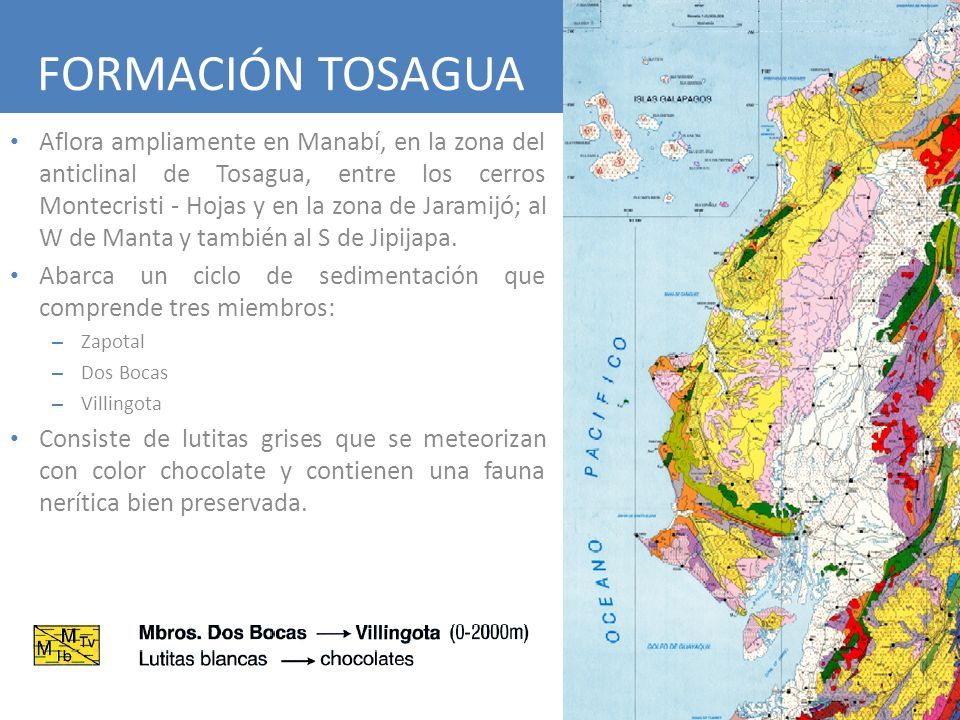

28 Aflora ampliamente en Manabí, en la zona del anticlinal de Tosagua, entre los cerros Montecristi - Hojas y en la zona de Jaramijó; al W de Manta y también al S de Jipijapa. Abarca un ciclo de sedimentación que comprende tres miembros: – Zapotal – Dos Bocas – Villingota Consiste de lutitas grises que se meteorizan con color chocolate y contienen una fauna nerítica bien preservada. FORMACIÓN TOSAGUA

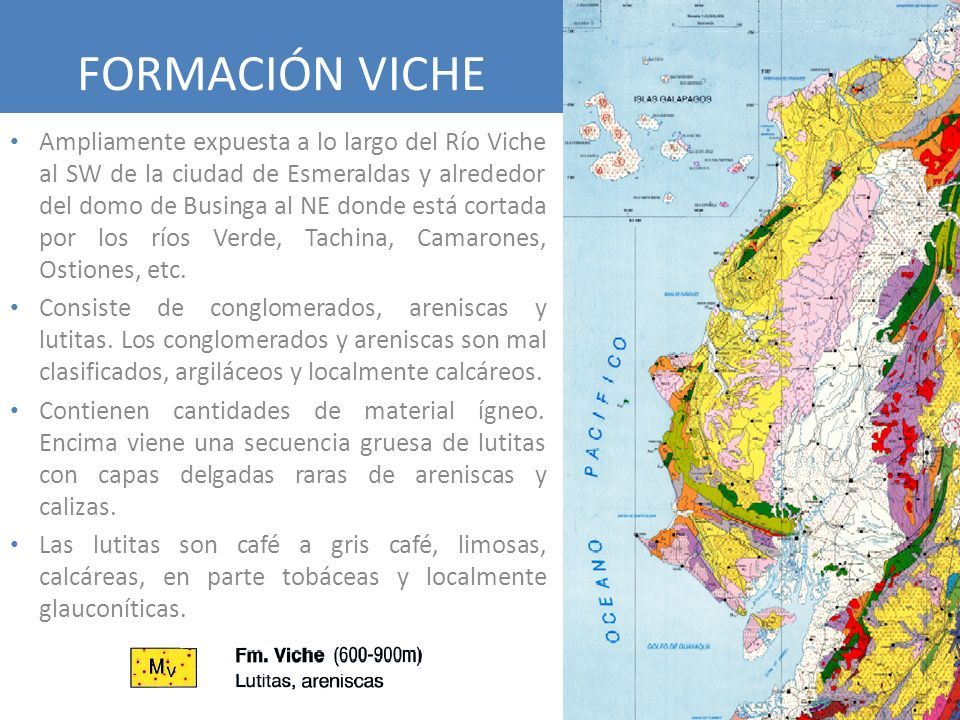

29 Ampliamente expuesta a lo largo del Río Viche al SW de la ciudad de Esmeraldas y alrededor del domo de Businga al NE donde está cortada por los ríos Verde, Tachina, Camarones, Ostiones, etc. Consiste de conglomerados, areniscas y lutitas. Los conglomerados y areniscas son mal clasificados, argiláceos y localmente calcáreos. Contienen cantidades de material ígneo. Encima viene una secuencia gruesa de lutitas con capas delgadas raras de areniscas y calizas. Las lutitas son café a gris café, limosas, calcáreas, en parte tobáceas y localmente glauconíticas. FORMACIÓN VICHE

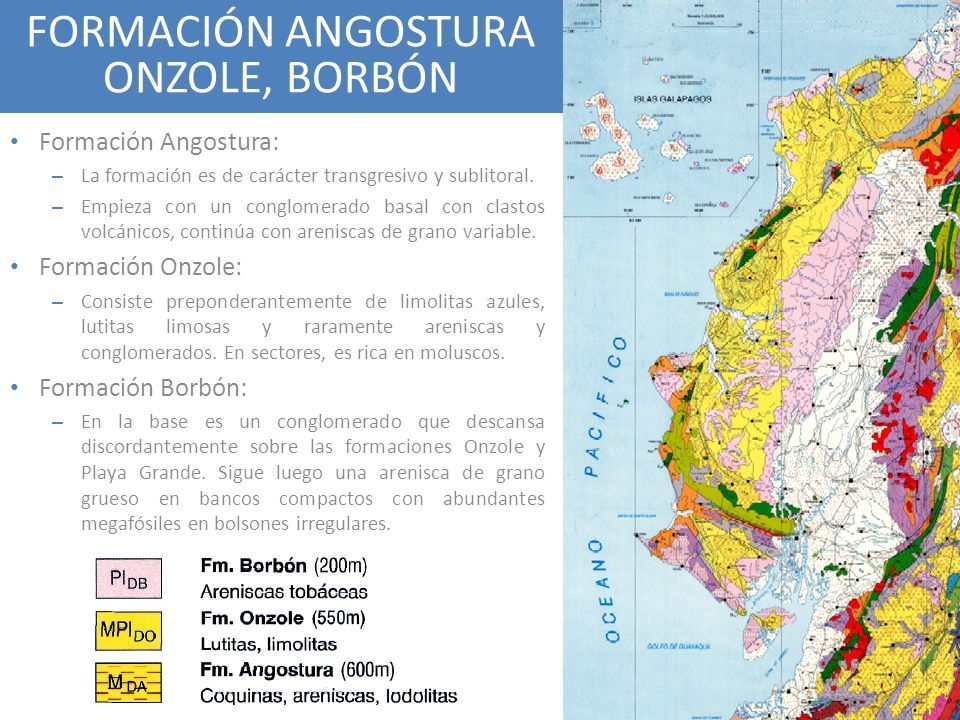

30 Formación Angostura: – La formación es de carácter transgresivo y sublitoral. – Empieza con un conglomerado basal con clastos volcánicos, continúa con areniscas de grano variable. Formación Onzole: – Consiste preponderantemente de limolitas azules, lutitas limosas y raramente areniscas y conglomerados. En sectores, es rica en moluscos. Formación Borbón: – En la base es un conglomerado que descansa discordantemente sobre las formaciones Onzole y Playa Grande. Sigue luego una arenisca de grano grueso en bancos compactos con abundantes megafósiles en bolsones irregulares. FORMACIÓN ANGOSTURA ONZOLE, BORBÓN

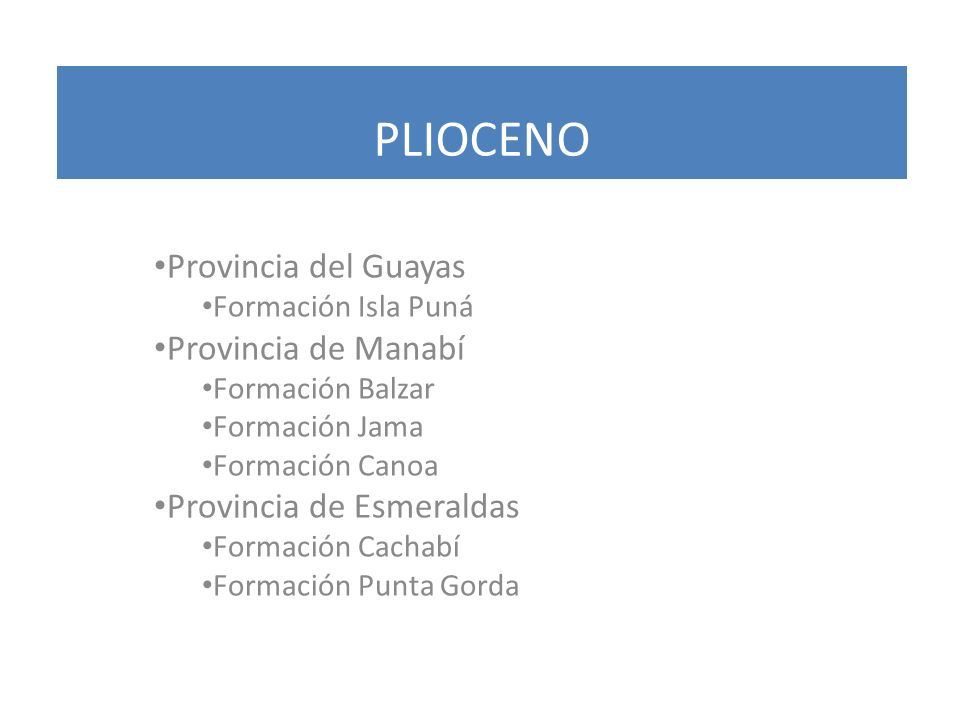

31 Provincia del Guayas Formación Isla Puná Provincia de Manabí Formación Balzar Formación Jama Formación Canoa Provincia de Esmeraldas Formación Cachabí Formación Punta Gorda PLIOCENO

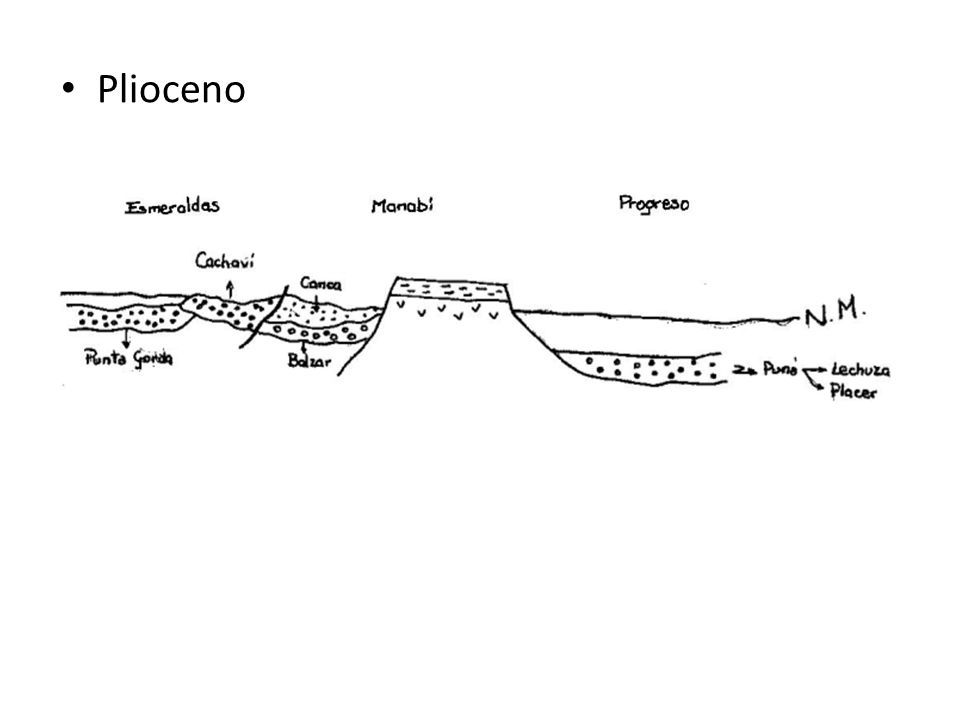

32 Plioceno

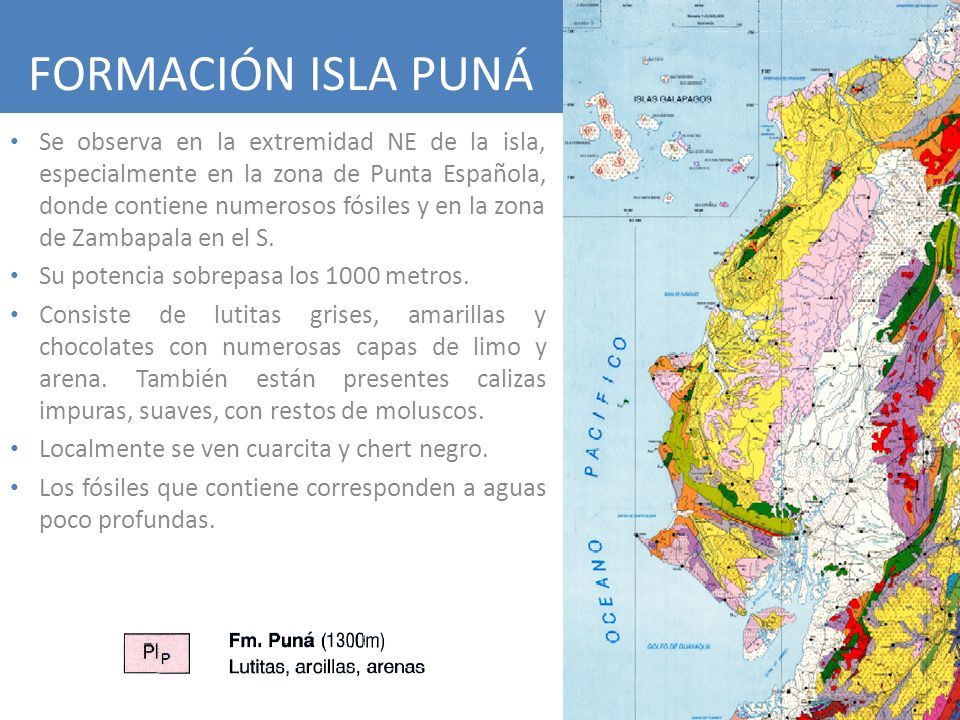

33 Se observa en la extremidad NE de la isla, especialmente en la zona de Punta Española, donde contiene numerosos fósiles y en la zona de Zambapala en el S. Su potencia sobrepasa los 1000 metros. Consiste de lutitas grises, amarillas y chocolates con numerosas capas de limo y arena. También están presentes calizas impuras, suaves, con restos de moluscos. Localmente se ven cuarcita y chert negro. Los fósiles que contiene corresponden a aguas poco profundas. FORMACIÓN ISLA PUNÁ

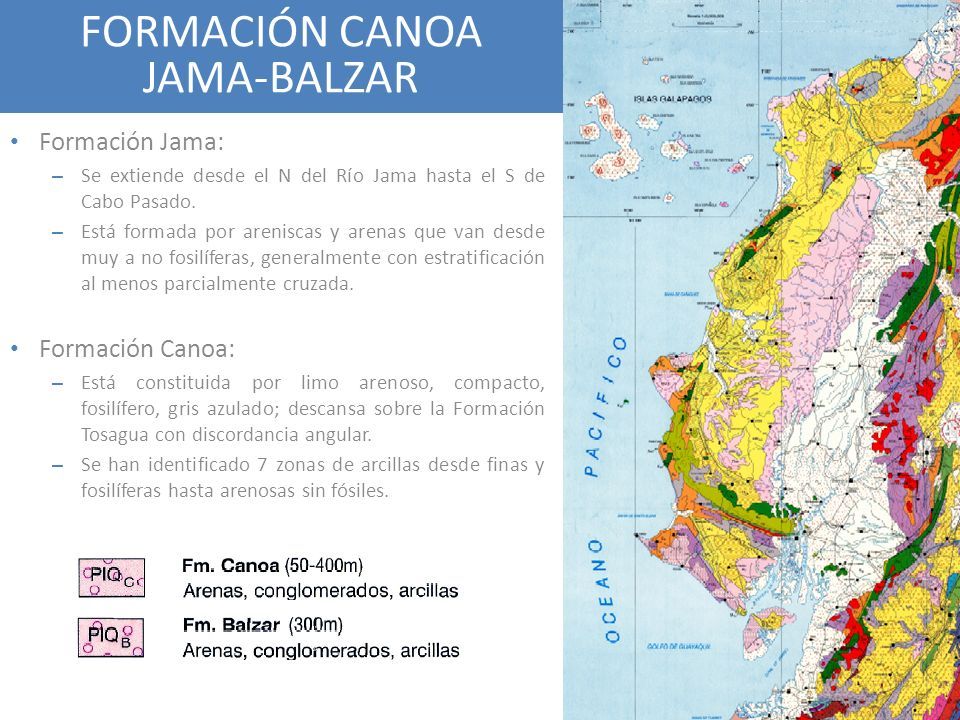

34 Formación Jama: – Se extiende desde el N del Río Jama hasta el S de Cabo Pasado. – Está formada por areniscas y arenas que van desde muy a no fosilíferas, generalmente con estratificación al menos parcialmente cruzada. Formación Canoa: – Está constituida por limo arenoso, compacto, fosilífero, gris azulado; descansa sobre la Formación Tosagua con discordancia angular. – Se han identificado 7 zonas de arcillas desde finas y fosilíferas hasta arenosas sin fósiles. FORMACIÓN CANOA JAMA-BALZAR

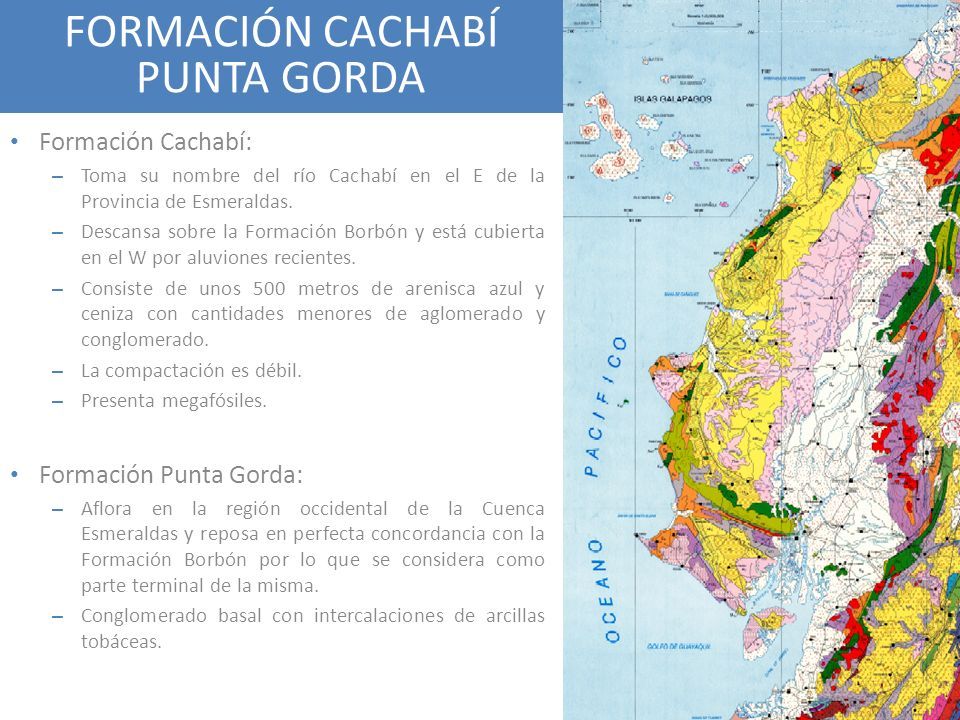

35 Formación Cachabí: – Toma su nombre del río Cachabí en el E de la Provincia de Esmeraldas. – Descansa sobre la Formación Borbón y está cubierta en el W por aluviones recientes. – Consiste de unos 500 metros de arenisca azul y ceniza con cantidades menores de aglomerado y conglomerado. – La compactación es débil. – Presenta megafósiles. Formación Punta Gorda: – Aflora en la región occidental de la Cuenca Esmeraldas y reposa en perfecta concordancia con la Formación Borbón por lo que se considera como parte terminal de la misma. – Conglomerado basal con intercalaciones de arcillas tobáceas. FORMACIÓN CACHABÍ PUNTA GORDA

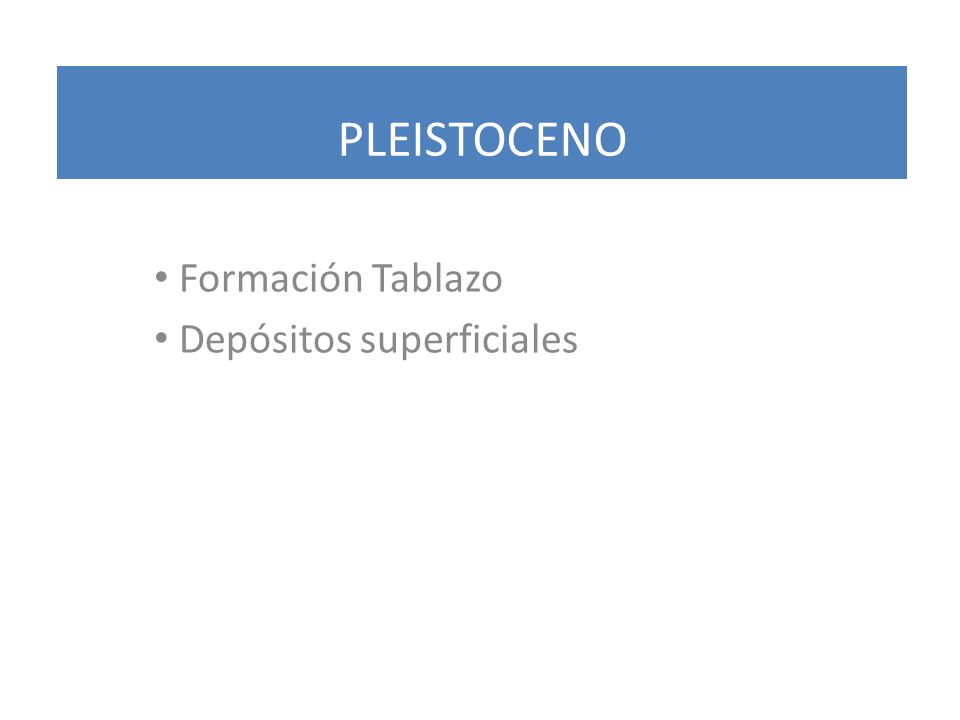

36 Formación Tablazo Depósitos superficiales PLEISTOCENO

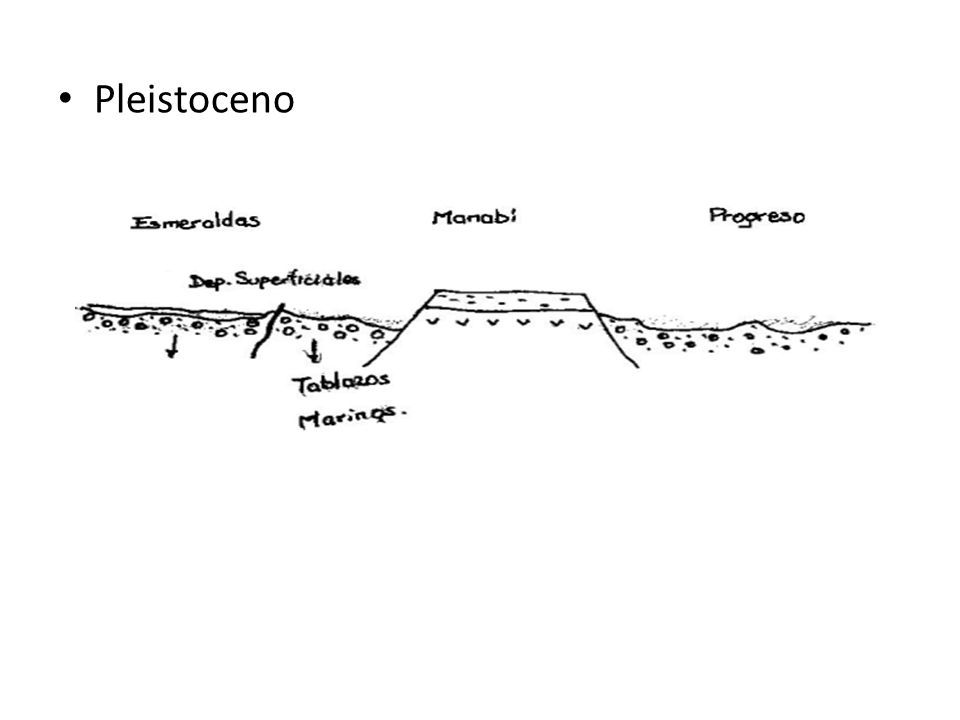

37 Pleistoceno

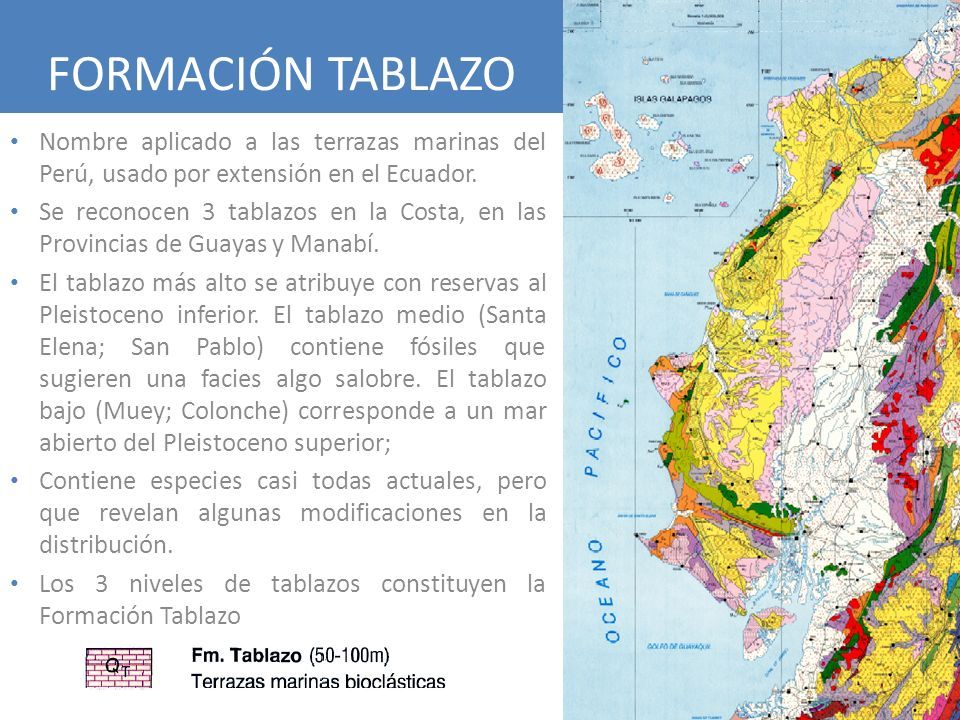

38 Nombre aplicado a las terrazas marinas del Perú, usado por extensión en el Ecuador. Se reconocen 3 tablazos en la Costa, en las Provincias de Guayas y Manabí. El tablazo más alto se atribuye con reservas al Pleistoceno inferior. El tablazo medio (Santa Elena; San Pablo) contiene fósiles que sugieren una facies algo salobre. El tablazo bajo (Muey; Colonche) corresponde a un mar abierto del Pleistoceno superior; Contiene especies casi todas actuales, pero que revelan algunas modificaciones en la distribución. Los 3 niveles de tablazos constituyen la Formación Tablazo FORMACIÓN TABLAZO

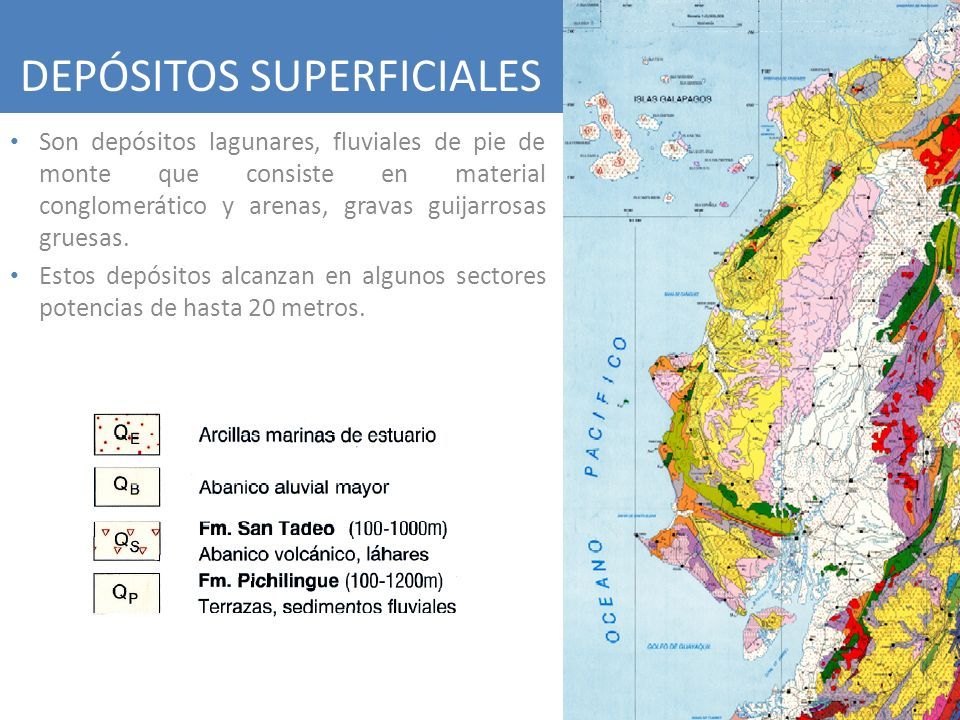

39 Son depósitos lagunares, fluviales de pie de monte que consiste en material conglomerático y arenas, gravas guijarrosas gruesas. Estos depósitos alcanzan en algunos sectores potencias de hasta 20 metros. DEPÓSITOS SUPERFICIALES

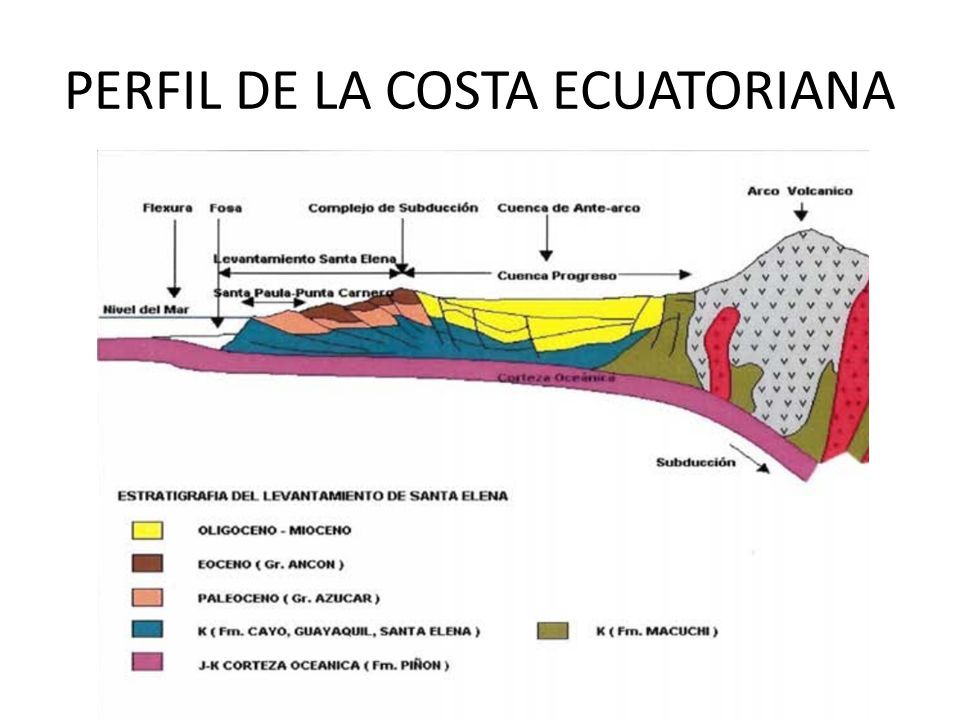

40 PERFIL DE LA COSTA ECUATORIANA
