1 Estereometría Geología Estructural Clase auxiliar GL41B/Primavera 2007

2 Estereometría Geometrías Descriptivas –Representar en un solo plano objetos del espacio –Existen varios sistemas Sistema Diédrico => 2 planos H y V Sistema Acotado => Mapas de Cotas Sistema Axonométrico => 3 planos Sistema Cónico

3 Estereometría: Geometría Diédrica Elementos fundamentales: 2 planos de Proyección, H y V Recta de intersección: Línea de Tierra L y T Depurado

4 Estereometría: El punto A a a’ a h d h d h = cota d = alejamiento a

5 Estereometría: La Recta A B b’ b a’ a

6 Estereometría: La Recta Rectas especiales –Recta Horizontal: recta contenida en un plano horizontal –Recta frontal: Recta contenida en un plano frontal L T L T a’ b’ a b a’ b’ a b

7 Estereometría: La Recta Rectas Especiales –De fuga o de punta: Perpendicular al PV –Vertical: Perpendicular al PH –Paralela a LT: Es una recta cuyas proyecciones horizontal y vertical son paralelas a LT L T L T L T a b a’, b’ a’ b’ a, b a’ b’ b a

8 Estereometría: La Recta Rectas Especiales –Recta que corta a LT –Recta de Perfil: Recta perpendicular a LT L T a’ b’ a b

9 Estereometría: La Recta Conceptos –Buzamiento (proyección horizontal paralela a LT) –Rumbo (C/R a LT) L T a’ b’ a b  L T a b 

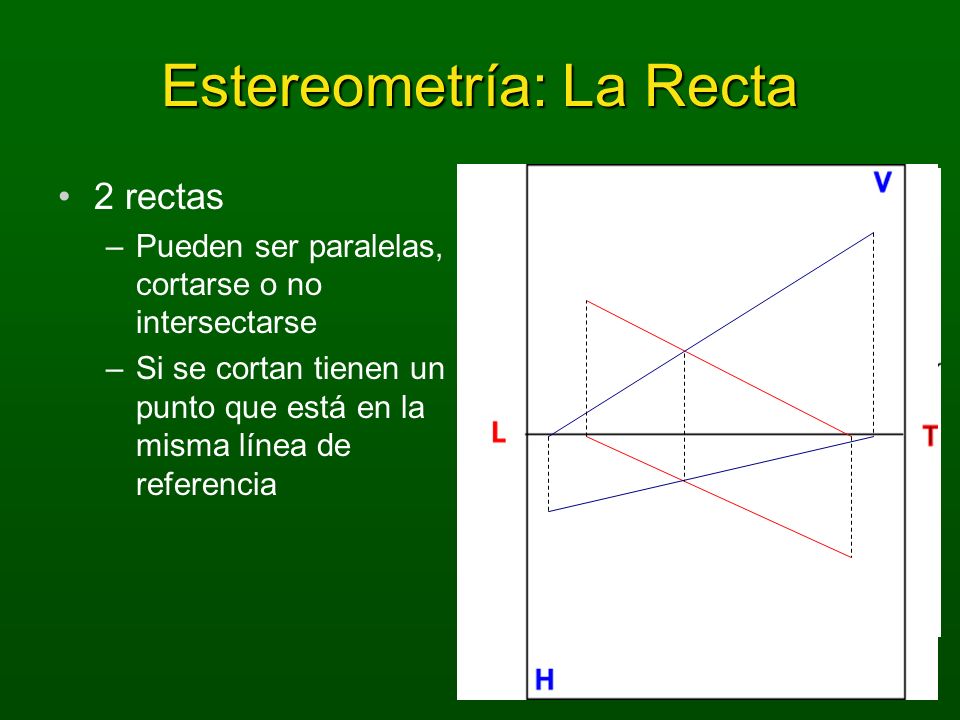

10 Estereometría: La Recta 2 rectas –Pueden ser paralelas, cortarse o no intersectarse –Si se cortan tienen un punto que está en la misma línea de referencia A B C D

11 Estereometría: El Plano ¿Cómo definimos un plano? (en general) –3 puntos Y en el depurado? –Con 3 puntos –Con dos rectas, las que pueden cortarse o ser paralelas –Con una recta y un punto fuera de ella

12 Estereometría: El Plano 2 rectas P’ P LT

13 Estereometría: El Plano Rumbo: Ángulo que forma la proyección horizontal y una línea de tierra NS. P’ P  Manteo Aparente: Ángulo que forma la proyección vertical con la línea de tierra. aa

14 Estereometría: El Plano Manteo Real: P’ P Trazar línea de tierra perpendicular a la proyección horizontal. Medir cota del plano donde se intersecta LT con L 1 T 1. L1L1 T1T1 Rotar esa altura hasta una posición perpendicular a L 1 T 1. Trazar recta que una la intersección de P y L 1 T 1 con el extremo de la altura rotada. El ángulo que forma esta recta con L 1 T 1 es el manteo real. rr

15 Redes Estereográficas

16 Objetivos Objetivo PrincipalObjetivo Principal Uso de Red de estereográfica y manejo de grandes sets de datos.Uso de Red de estereográfica y manejo de grandes sets de datos. Representación de elementos del espacio en un plano.Representación de elementos del espacio en un plano. –MOTIVACION ¿Cómo resumo/entrego los datos de muchas medidas de rumbo y manteo?¿Cómo resumo/entrego los datos de muchas medidas de rumbo y manteo?

17 Representación de Planos Tipos de NotacionesTipos de Notaciones Existen diversas maneras para anotar el rumbo y manteo de un plano –Cuadrante –Azimut y Cuadrante –Dip /Dip Direction –Azimut (Mano derecha)

18 Representación de Planos Notación Azimutal (Mano Derecha) –Similar a la anterior, solo que no se específica la dirección de manteo. 045º,20º 20º 225º,20º Rotación Horaria

19 Representación de Planos Dip / Dip DirectionDip / Dip Direction (Manteo, Dirección de Manteo) –En esta notación se mide la dirección de máxima pendiente (perpendicular al rumbo), y el manteo. –El plano queda descrito sin necesidad de indicar hacia donde cae el manteo N30W,40SW 330º,40SW 330º,40º Rumbo Manteo 40º, 240º Manteo Dirección De Manteo

20 Descripción de líneas Azimut de una línea –Dirección c/r al norte Equivale al rumbo Buzamiento de una línea –Angulo c/r a un plano horizontal Equivale al manteo

21 ¿Qué es una red estereográfica? Una red estereográfica es una representación en 2 dimensiones de una esfera en la que es posible ubicar estructuras planares como fallas, fracturas, diaclasas, etc. Para esto basta con tener una buena medición del rumbo y manteo de la estructura.

22 Proyecciones Proyecciones estereográficas –Equiangular: Ángulos correctos, distancias falsas = Red de WULFF –Equidistancial: Distancias correctas, ángulos falsos = Red de SCHMIDT En geología estructural se usa la red de Schmidt, proyectando en el hemisferio inferior. Se evita una concentración muy grande de puntos en el centro de la red, como ocurriría con una red de Wulff.

23 Red de Wulff Red de Schmidt

24 Proyecciones

25

26 Conceptos preliminares Rumbo (strike)Rumbo (strike) Manteo (dip)Manteo (dip) Dip-Direction: Dirección del manteo (a 90º del rumbo).Dip-Direction: Dirección del manteo (a 90º del rumbo). Rake: Inclinación del movimiento de la falla.Rake: Inclinación del movimiento de la falla. Slip: Magnitud del movimiento de la falla.Slip: Magnitud del movimiento de la falla. Buzamiento: Manteo de una Línea.Buzamiento: Manteo de una Línea.

27 Rumbo – manteo - rake:

28

29 Ejercicios Dibujar las siguientes rectas (Azimut/Buzamiento): –145/60 –310/20 ¿ Plano que contiene a ambas rectas? ¿ Angulo entre las rectas ? Dibujar los siguientes planos (Rumbo/Manteo): –N40E/50E –N25W/80E ¿ Orientación de la recta intersección? ¿Plano que contiene a los polos de ambos planos ? Dibujar el siguiente plano (Rumbo/Manteo a la Izquierda): –265/47 **Ahora dibujar los Polos de todos los planos anteriores.**

30 Ángulo entre los polos Círculo Mayor

31 Diagrama de circulo máximo y de polos.

32 Red de Conteo (Kalsbeek) –Plotear todos los datos en la red de schmidt como polos –Traspasar los datos a la red de Kalsbeek –Contar el numero de polos dentro de un hexágono. Anotar este número en el centro del hexágono –Contar los puntos “al otro lado” –Calcular los porcentajes %= [(Valor del Nodo)/(Total)]*100 –Crear los contornos

33

34 Red de Conteo (Kalsbeek)

35

36 Aplicaciones Definir direcciones preferenciales cuando se tienen muchas mediciones. Determinar ángulos de intersecciones de planos. Determinar manteos reales. Medir ángulos entre planos. Etc…

37 Ejemplos

38 Pliegues

39 Pliegues

40 Sets de Fallas

41

42 Diagrama de densidad de polos y Red de Kalsbeek. EN OTRA HOJA Dibujar los polos de los siguientes planos

43 Rosetas

44

45 DIPS (Rocscience) 1. Crear un archivo DIPS: File>New Setup>Job Control>… Ingresar datos en tabla en el formato correspondiente… Grabar archivo 2. Plotear polos (abrir archivo): View> Pole plot Setup>Stereonet Options>>tipo de red, hemisferio de proyección Setup>Display Options>>selección de colores 3. Generar sets y planos de sistemas principales: Sets>Add plane window Select>Add plane Select>edit planes o sets>edit.
