Marcoso/Iglesija/Alonsofj PELIGROS DE LA CORRIENTE ELECTRICA.

Presentación del tema: "Marcoso/Iglesija/Alonsofj PELIGROS DE LA CORRIENTE ELECTRICA."— Transcripción de la presentación:

1 Marcoso/Iglesija/Alonsofj PELIGROS DE LA CORRIENTE ELECTRICA

2 Marcoso/Iglesija/Alonsofj !Hola¡ Soy el Sr. Chispa y os invito a dar un paseo por el mundo de los peligros eléctricos

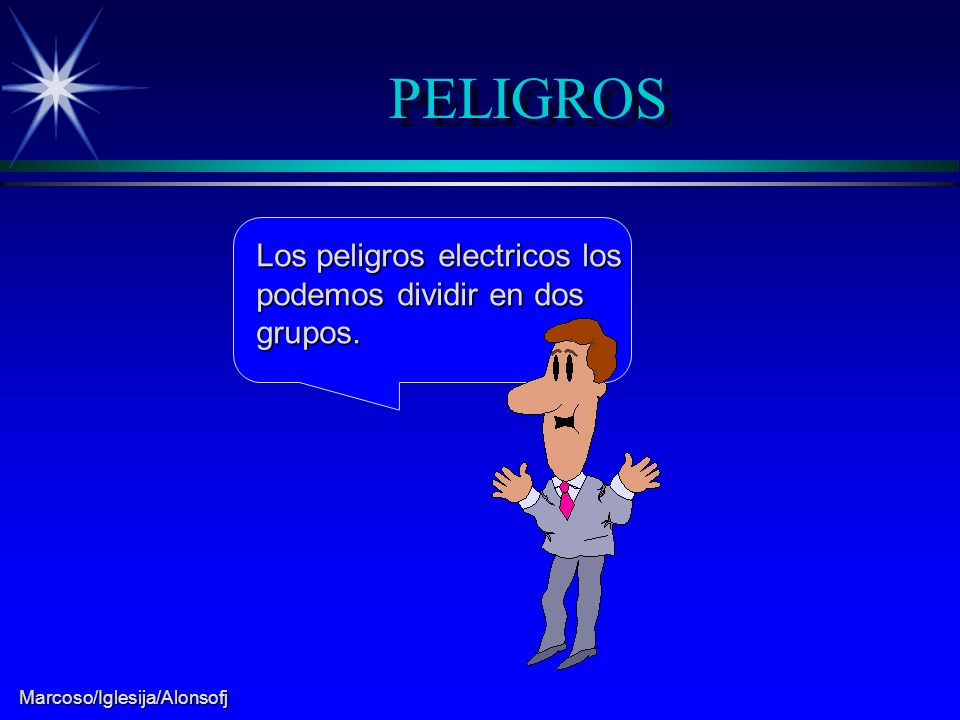

3 Marcoso/Iglesija/Alonsofj Los peligros electricos los podemos dividir en dos grupos. PELIGROS

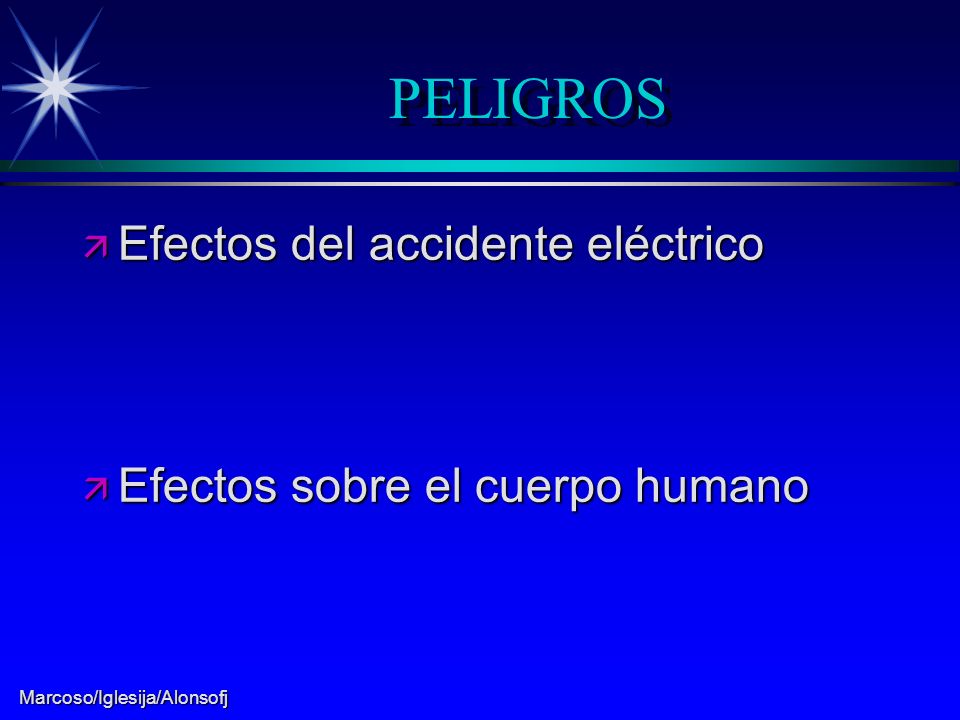

4 Marcoso/Iglesija/Alonsofj ä Efectos del accidente eléctrico ä Efectos sobre el cuerpo humano

5 Marcoso/Iglesija/Alonsofj Efectos de un accidente eléctrico Veamos los efectos de un accidente eléctrico

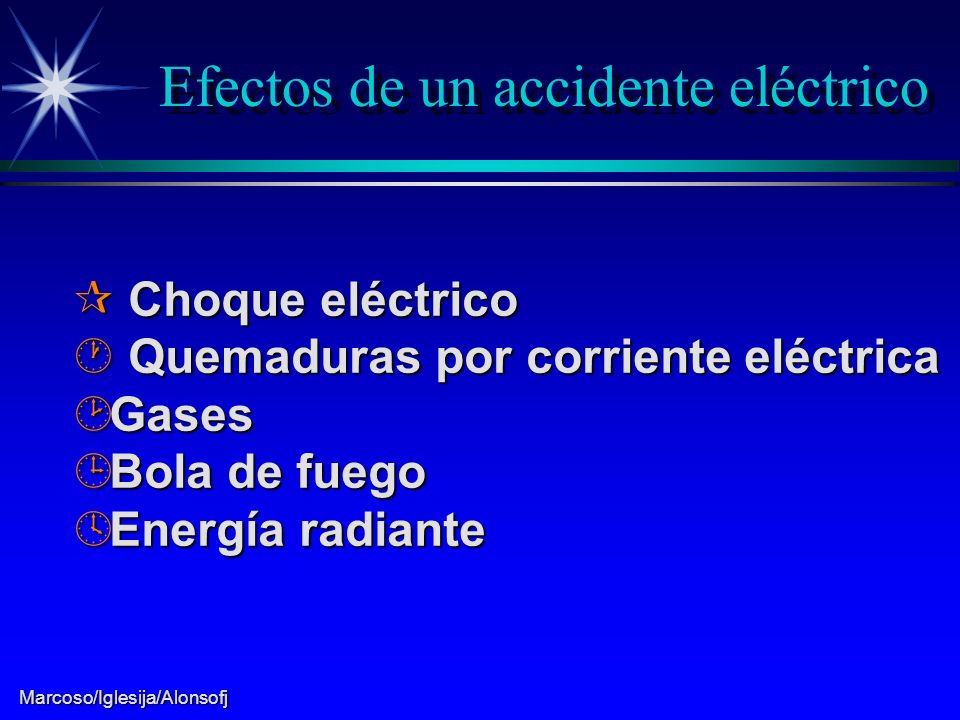

6 Marcoso/Iglesija/Alonsofj Efectos de un accidente eléctrico ¶ Choque eléctrico · Quemaduras por corriente eléctrica ¸ Gases ¹ Bola de fuego º Energía radiante

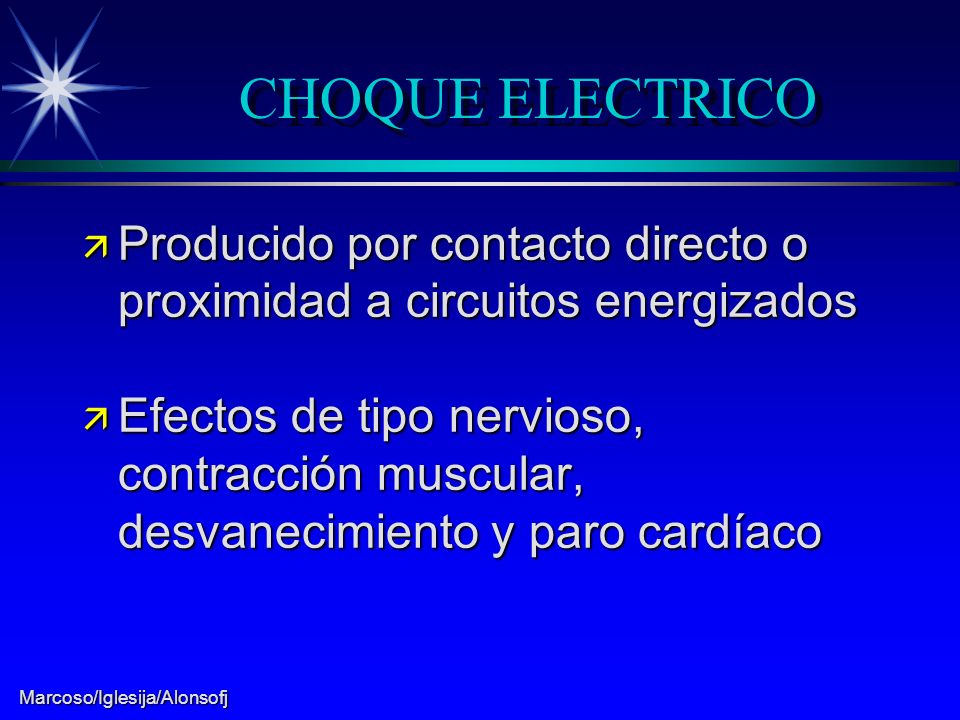

7 Marcoso/Iglesija/Alonsofj CHOQUE ELECTRICO ä Producido por contacto directo o proximidad a circuitos energizados ä Efectos de tipo nervioso, contracción muscular, desvanecimiento y paro cardíaco

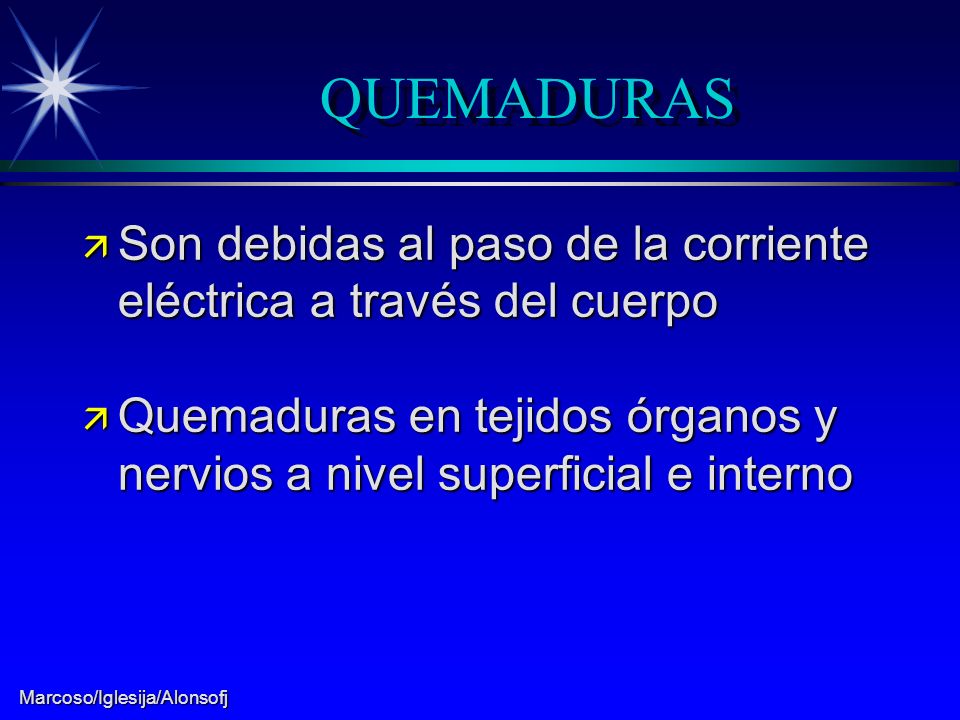

8 Marcoso/Iglesija/Alonsofj QUEMADURAS ä Son debidas al paso de la corriente eléctrica a través del cuerpo ä Quemaduras en tejidos órganos y nervios a nivel superficial e interno

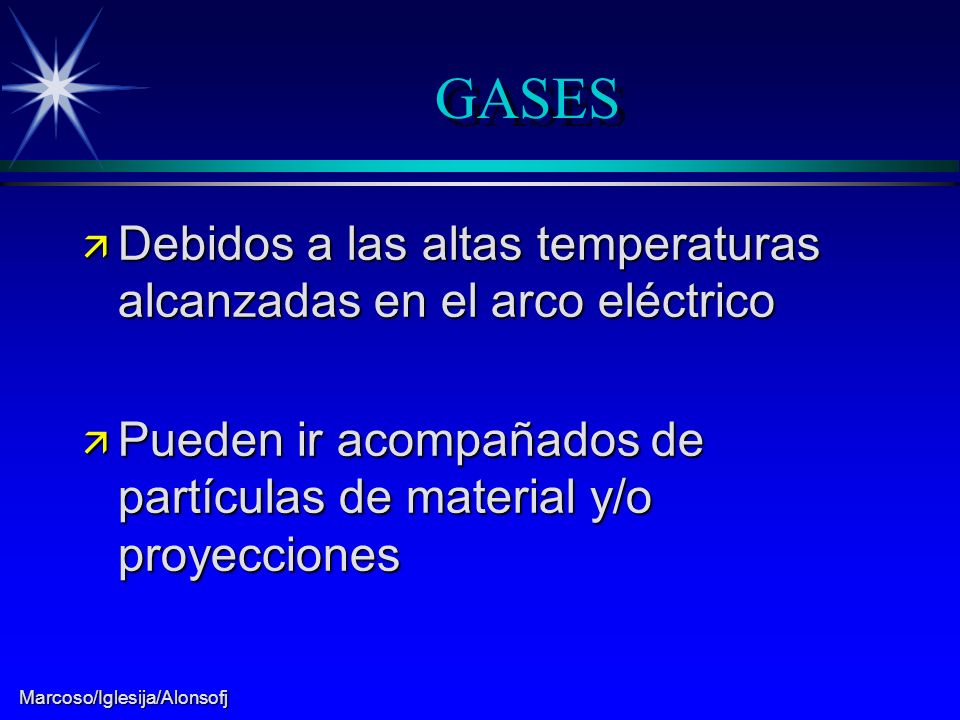

9 Marcoso/Iglesija/Alonsofj GASES ä Debidos a las altas temperaturas alcanzadas en el arco eléctrico ä Pueden ir acompañados de partículas de material y/o proyecciones

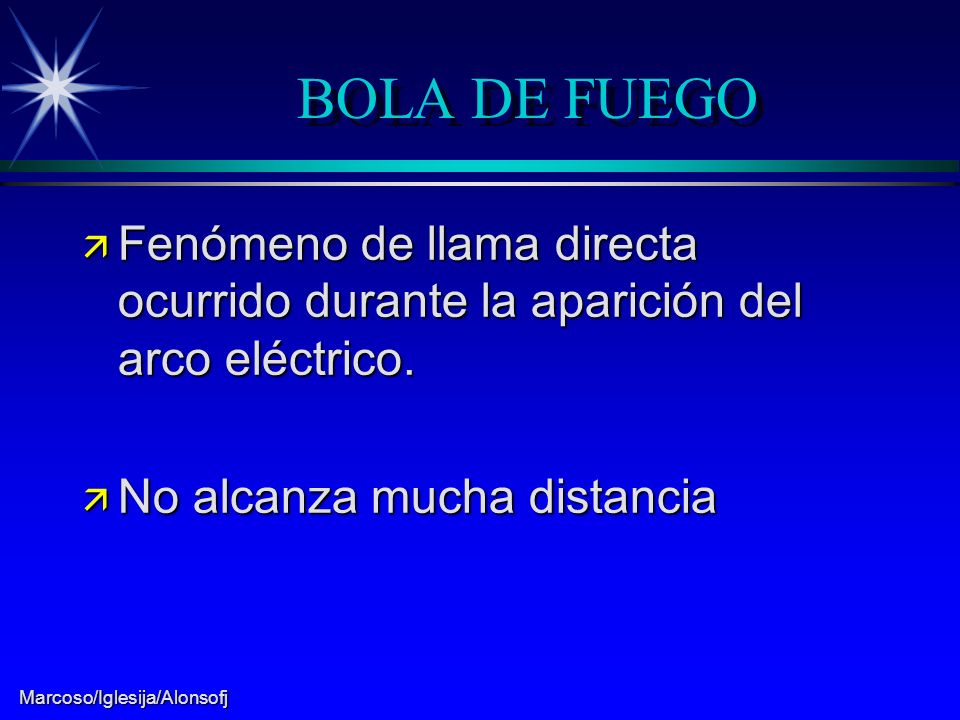

10 Marcoso/Iglesija/Alonsofj BOLA DE FUEGO ä Fenómeno de llama directa ocurrido durante la aparición del arco eléctrico. ä No alcanza mucha distancia

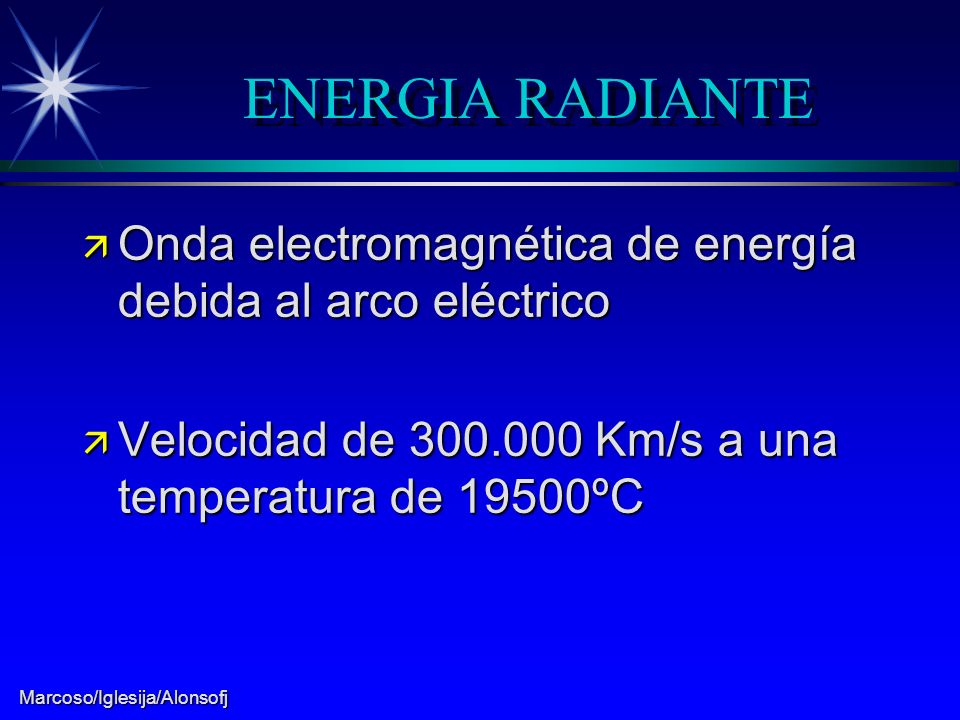

11 Marcoso/Iglesija/Alonsofj ENERGIA RADIANTE ä Onda electromagnética de energía debida al arco eléctrico ä Velocidad de 300.000 Km/s a una temperatura de 19500ºC

12 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Veamos los efectos de un accidente eléctrico sobre el cuerpo humano

13 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO ¿Los daños que causa la corriente eléctrica son siempre iguales?

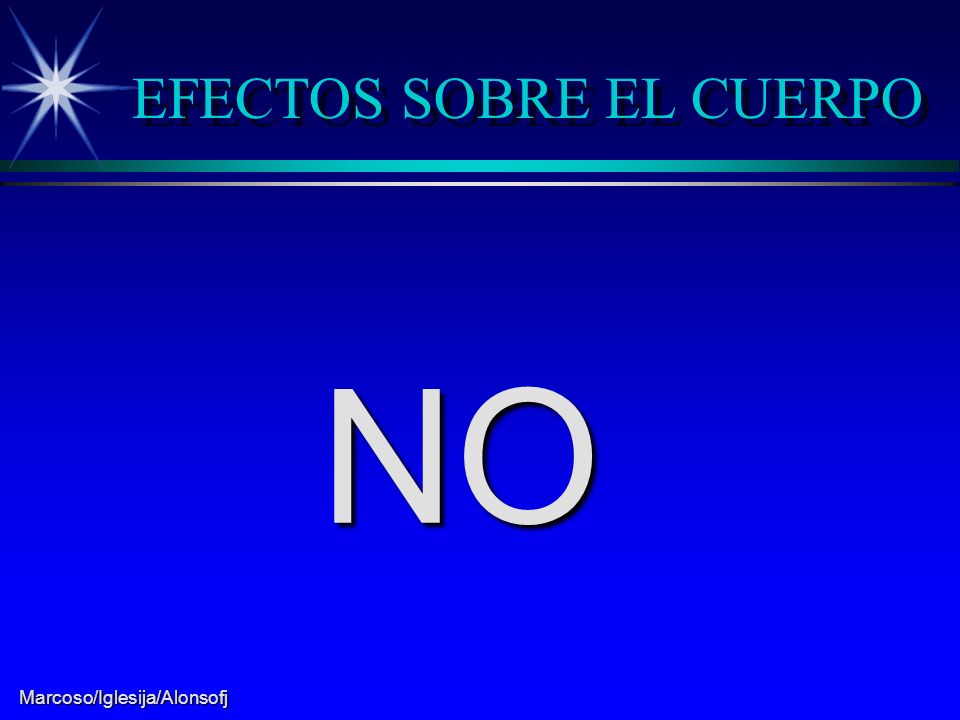

14 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO NO

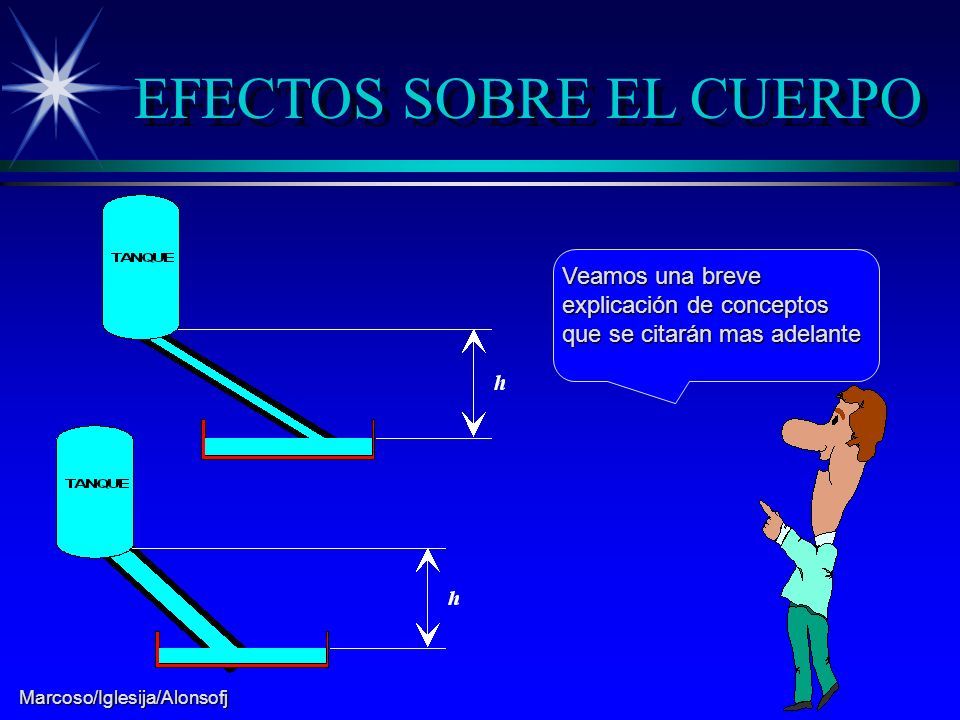

15 Marcoso/Iglesija/Alonsofj Veamos una breve explicación de conceptos que se citarán mas adelante

16 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Dependen de la INTENSIDAD DE LA CORRIENTE que atraviesa el cuerpo

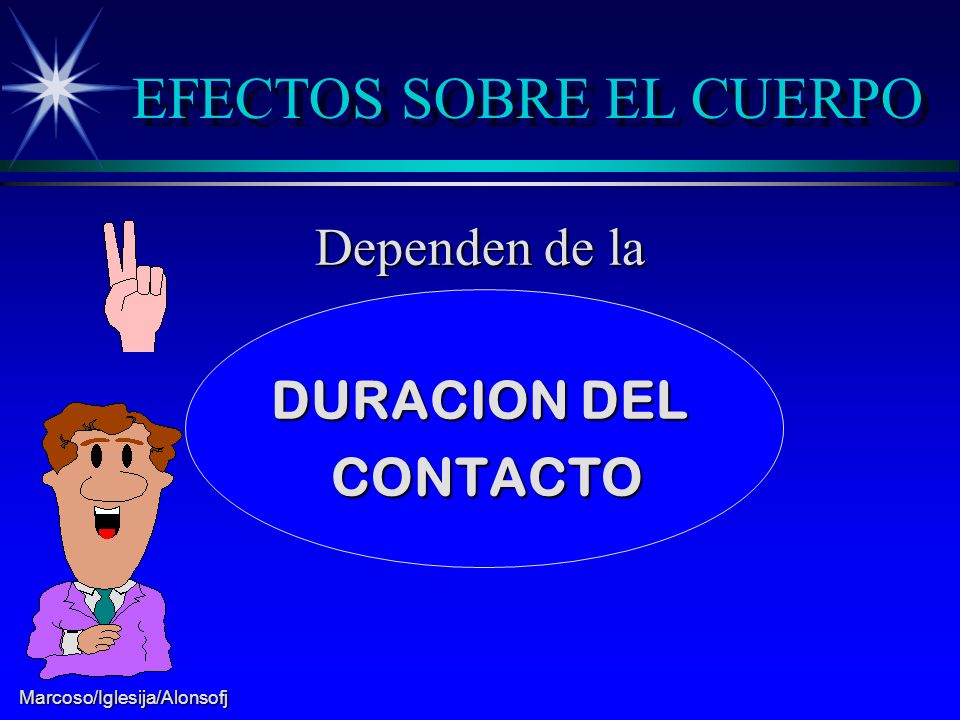

17 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Dependen de la DURACION DEL CONTACTO CONTACTO

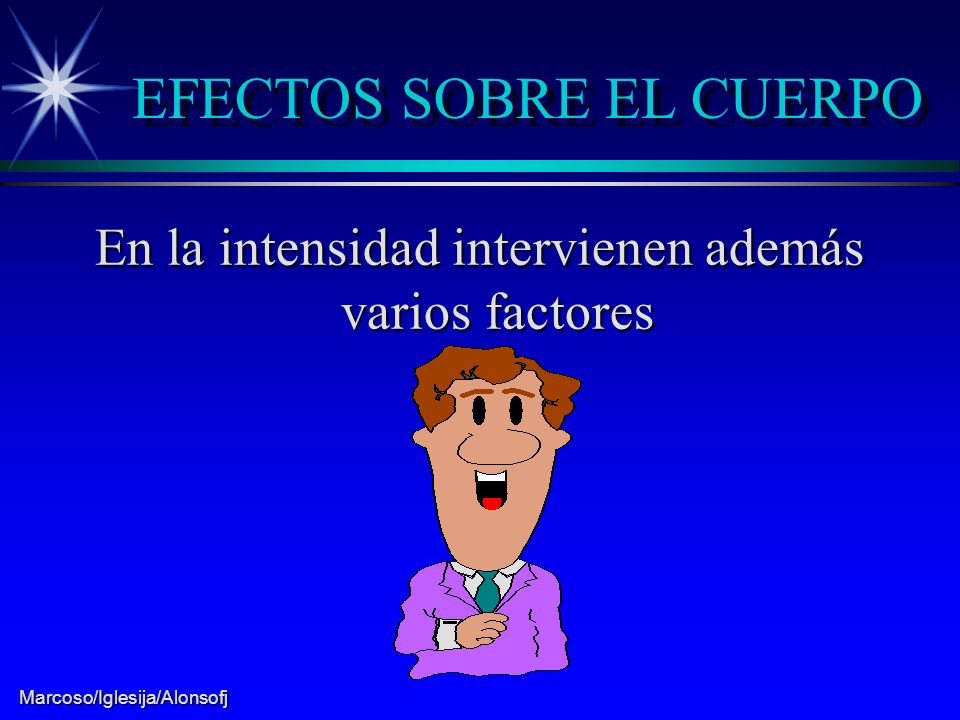

18 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO En la intensidad intervienen además varios factores

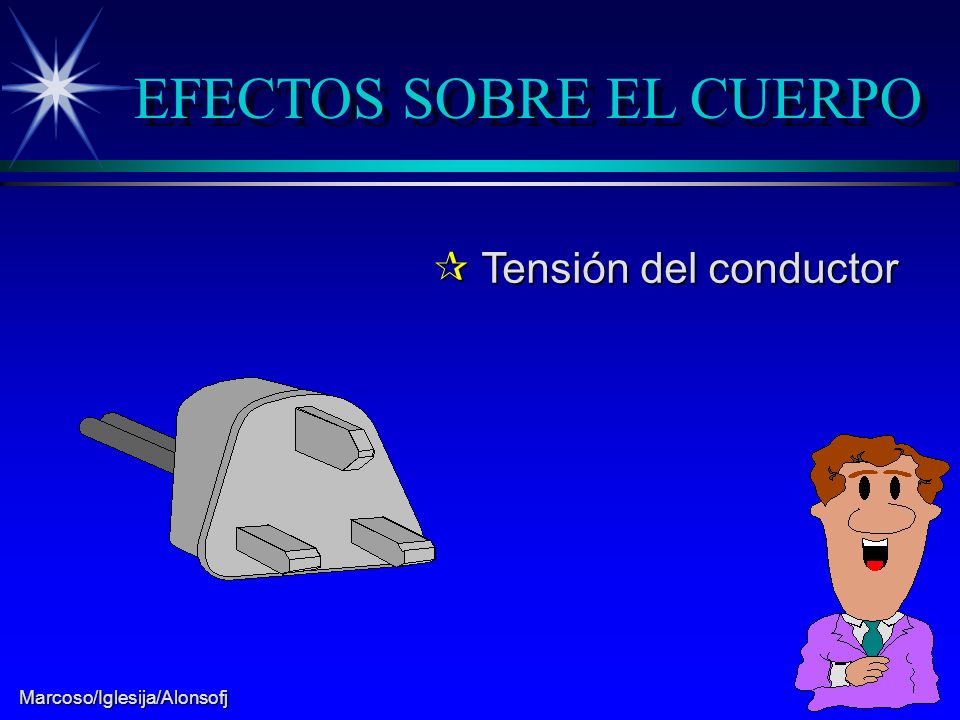

19 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor

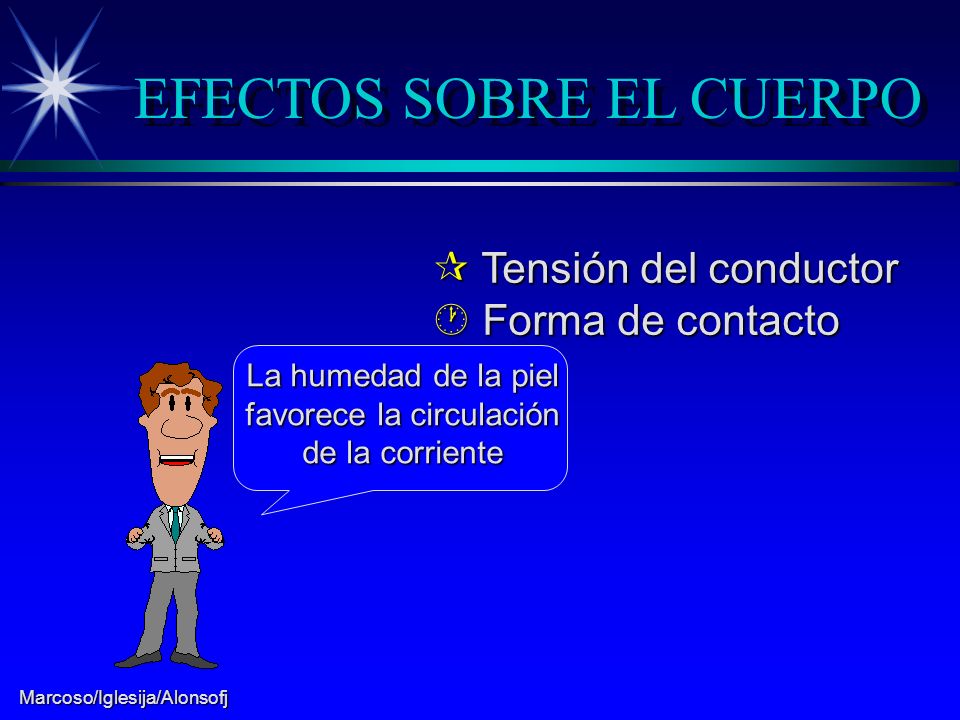

20 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Forma de contacto La humedad de la piel favorece la circulación de la corriente

21 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Contacto ¸ Estado del sujeto ¡Ojo! Tanto el estado físico como el anímico...

22 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Contacto ¸ Estado del sujeto También, las mujeres embarazadas son peores conductoras...

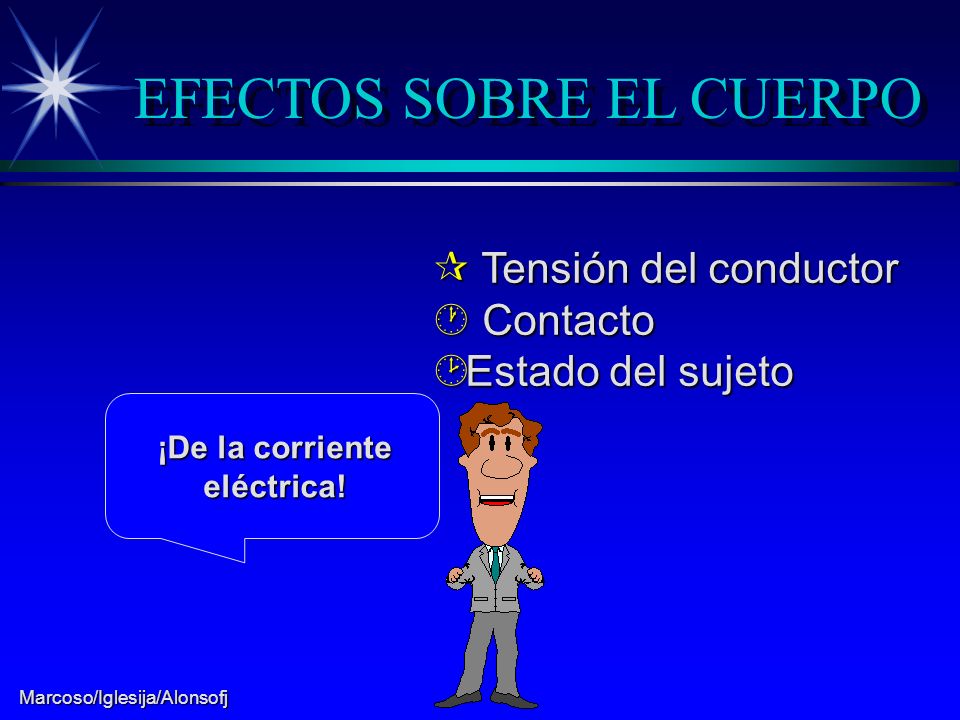

23 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Contacto ¸ Estado del sujeto ¡De la corriente eléctrica!

24 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Veamos los efectos de la corriente sobre el cuerpo

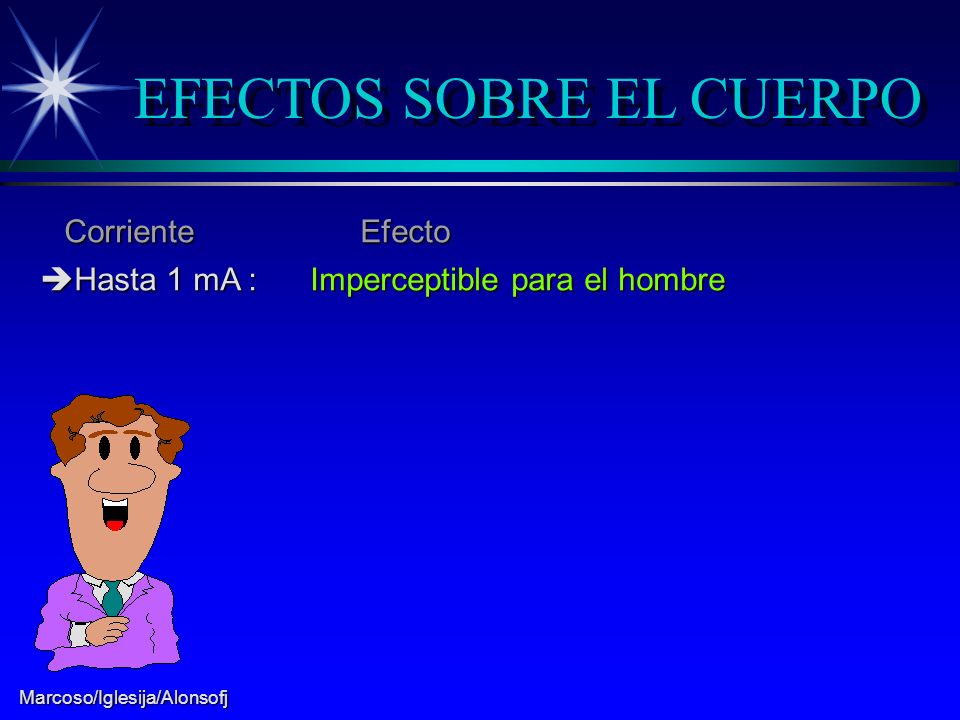

25 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA : Imperceptible para el hombre Efecto

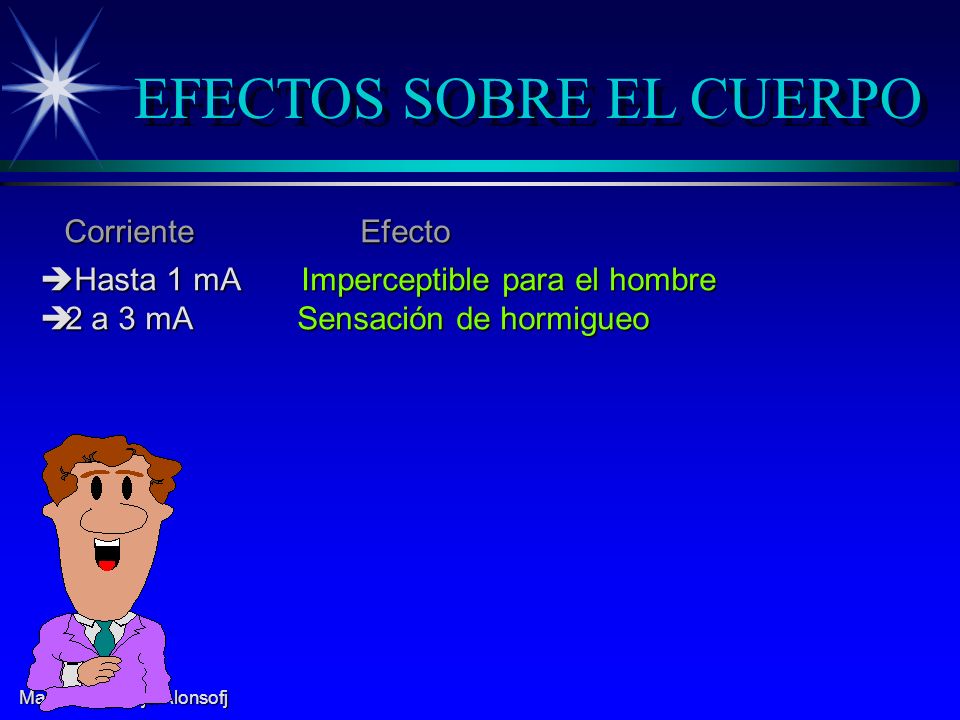

26 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo Efecto

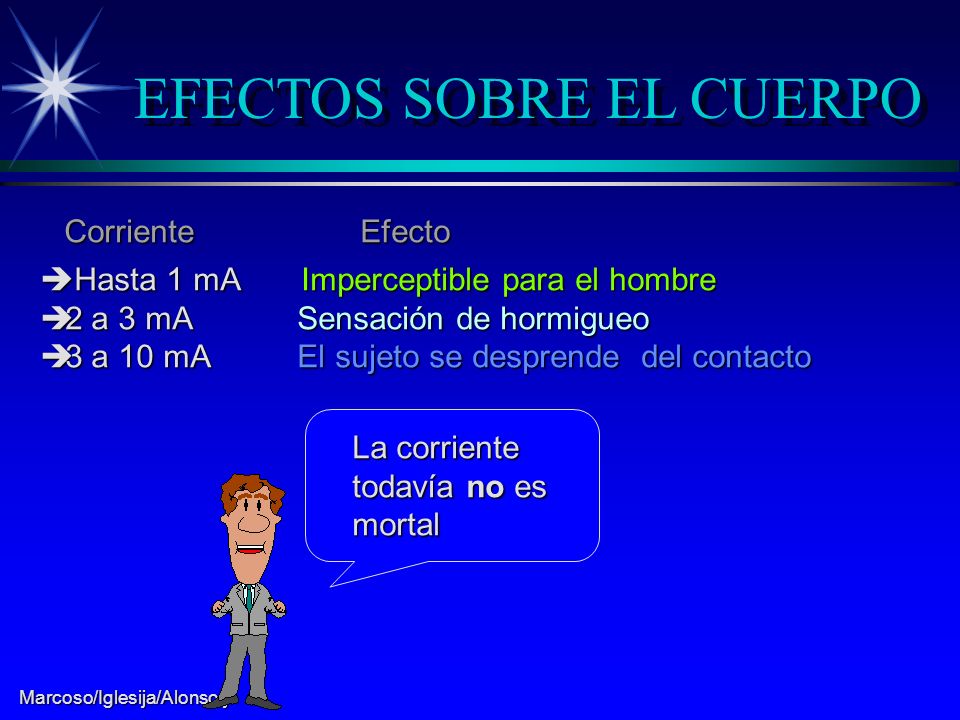

27 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto Efecto La corriente todavía no es mortal

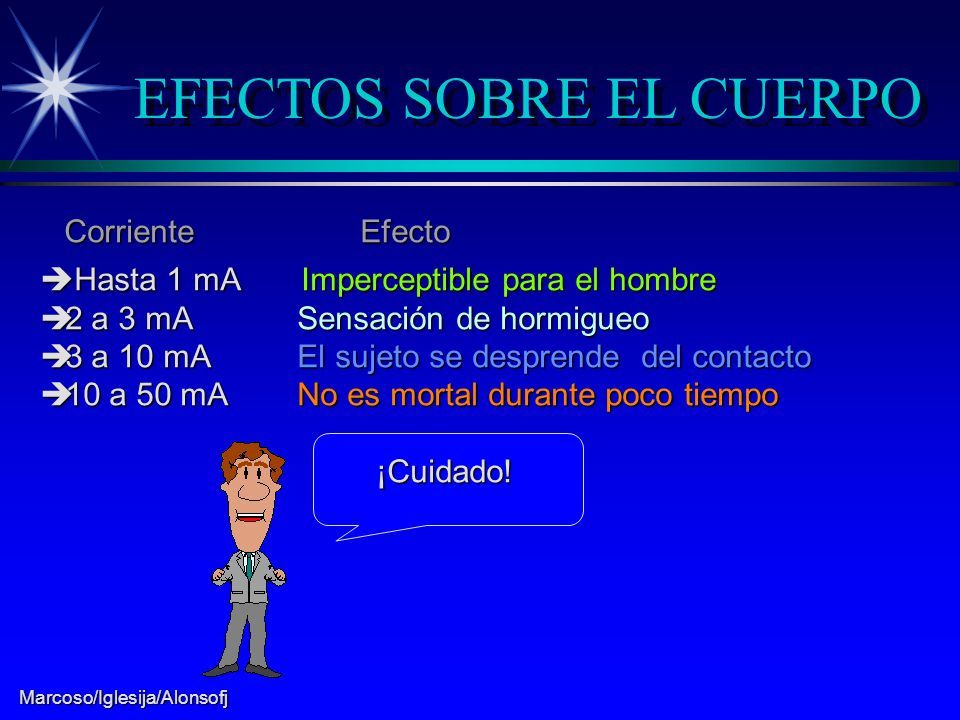

28 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto è 10 a 50 mA No es mortal durante poco tiempo Efecto ¡Cuidado!

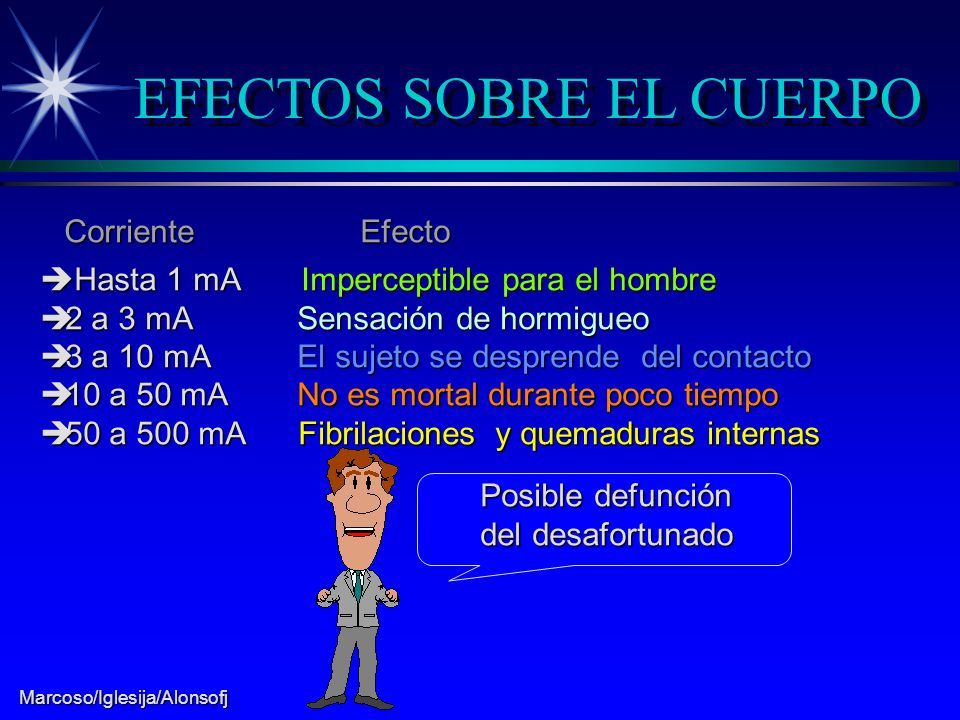

29 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto è 10 a 50 mA No es mortal durante poco tiempo è 50 a 500 mA Fibrilaciones y quemaduras internas Efecto Posible defunción del desafortunado

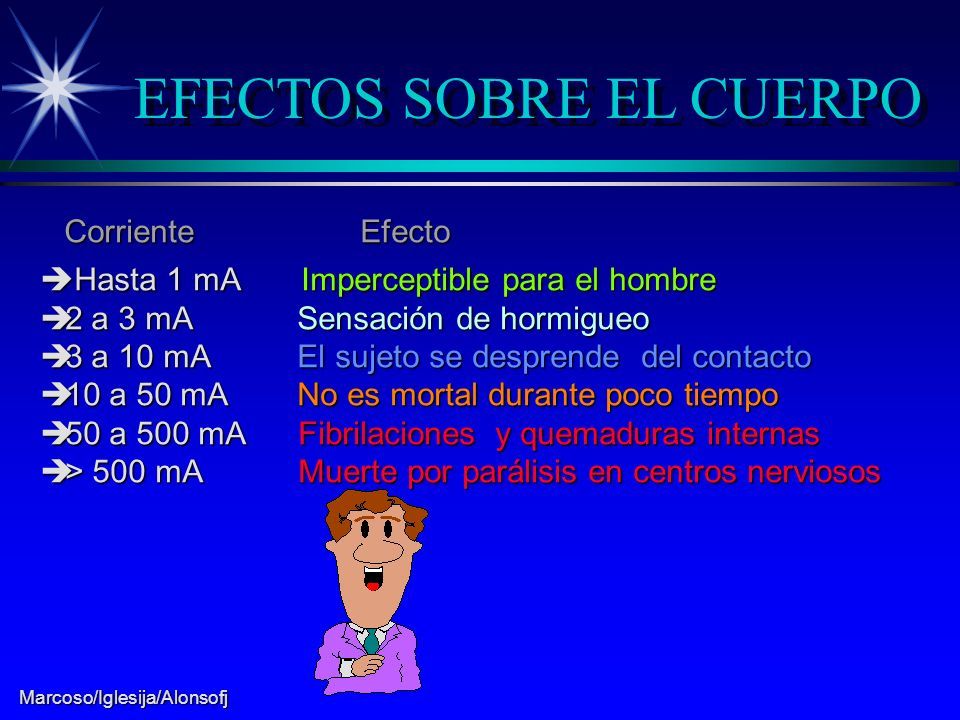

30 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto è 10 a 50 mA No es mortal durante poco tiempo è 50 a 500 mA Fibrilaciones y quemaduras internas è > 500 mA Muerte por parálisis en centros nerviosos Efecto

31 Marcoso/Iglesija/Alonsofj EFECTOS SOBRE EL CUERPO 1 2 10 1 0.1 0.01 101001000 corriente (mA) tiempo (s) La curva limita la zona peligrosa de un contacto eléctrico

32 Marcoso/Iglesija/Alonsofj ¡RECUERDA!

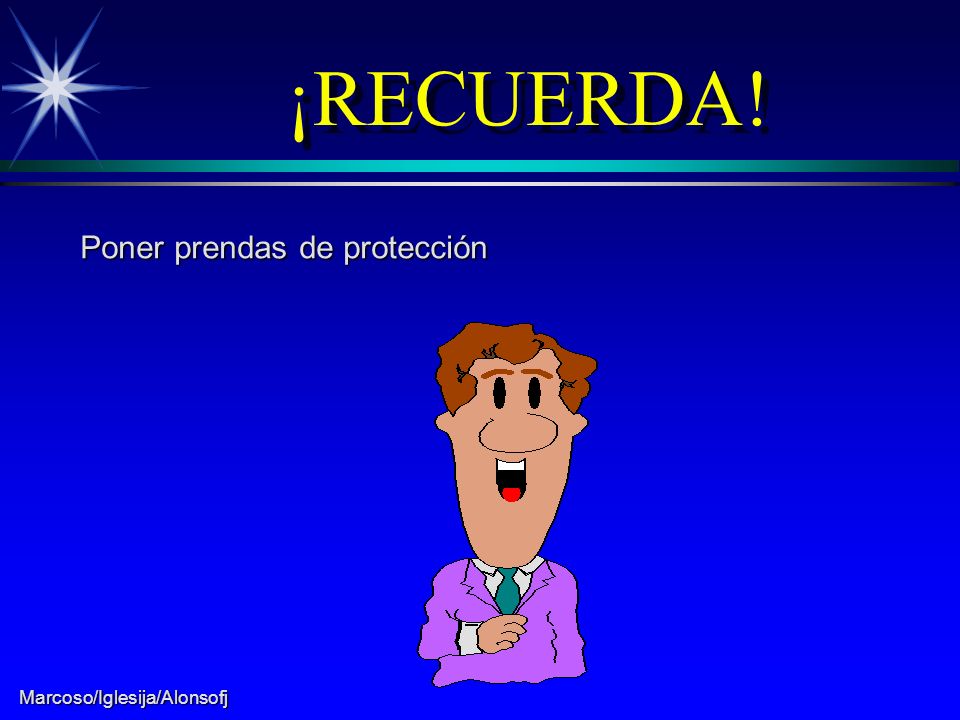

33 Marcoso/Iglesija/Alonsofj Poner prendas de protección ¡RECUERDA!

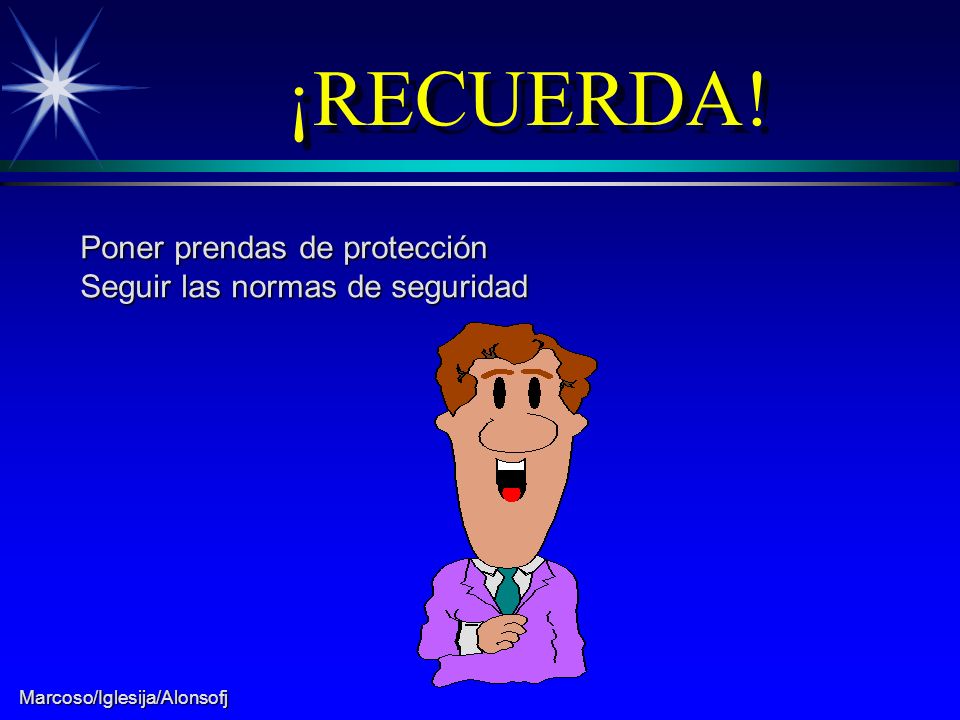

34 Marcoso/Iglesija/Alonsofj Poner prendas de protección Seguir las normas de seguridad ¡RECUERDA!

35 Marcoso/Iglesija/Alonsofj RECUERDA Los acidentes son como los ladrones: Viene cuando no los esperas

36 Marcoso/Iglesija/Alonsofj Continuará...
