1 Windows Server 2003. Gestión de Directorio Activo
Código: HOL-WIN01 Windows Server Gestión de Directorio Activo Fernando Punzón Ortiz

2 Agenda Introducción Instalación
Principales objetos del Directorio Activo. Estrategias de implantación Roles de servidor Scripting Herramientas de diagnostico Planificación

3 Directorio Activo Centraliza el control de los recursos de red
Centraliza y descentraliza la administración de recursos Almacena objetos de manera segura en una estructura lógica Optimiza el tráfico de red AD guarda info sobre usuarios equipos y recursos de red y permite el acceso a los mismos. 1.Por ejemplo files srvs y print srv. 2.Administracion desde un unico interfaz y Delegacion. INTRODUCIR OU. 3.Estructura logica segura. 4.P.E. AD se asegura de que nos autoriza la entidad que se encuentra mas cercana. INTRODUCIR SITES.

4 Estructura Lógica AD Forest Tree Objetos Dominio Unidad Organizativat
Domain OU Tree Dominio Forest Unidad Organizativat Objetos Los objetos en AD representas usuarios y recursos. Algunos objetos pueden ser contenedores de otros objetos GRUPOS Y OU. COMPONENTES DE LA ESTRUCTURA LOGICA. OBJETOS. Clases y atributos, cada objeto tiene una representacion unica de atributos y valores OU. Contenedor de objetos que los organiza con propositos organizativos. DELEGACION, ANIDADAS. DOMINIO. Corazon de AD. Colección de objetos que comparte una BD de directorio, relaciones de confianza y politicas de seguridad. ARBOLES DE DOMINIO. Dominios agrupados en estructura jerarquica. DOMINIOS HIJOS ESTRUCTURA DE NOMBRES. BOSQUE. Uno o más arboles. RAIZ. AD comparte info a nivel de bosque.

5 Controlador de dominio
Estructura Física AD Sitios Controladores de dominio WAN links Sitio Controlador de dominio WAN Link La estructura fiscia optimiza el tfco de red. ELEMENTOS. DC. SITIOS PARTICIONES. DOMINIO CONFIGURACION SCHEMA APLICACION

6 Servicio de Directorio
Un repositorio organizado de información sobre personas y recursos KimYoshida Attributes Values Name Building Floor Kim Yoshida 117 1 Domain OU1 Computers Computer1 Users User1 User2 OU2 Printers Printer1 AD permite el acceso a a usuarios y aplicaciones a informacion sobre objetos VER MMC. Hace transparente la topologia de red al usuario de los recursos. Permite el almacenamiento de info sobre grandes cantidades de objetos. 40 mil objetos de cuenta en NT con 2000 ya 100 millones de objetos.

7 Schema (I) Definición formal de todos los objetos Directorio Activo y sus atributos Cada tipo de objeto (clase) deriva de una clase principal Top Las clases heredan de otras clases su definición y comportamiento Cada objeto dispone de atributos obligatorios y atributos opcionales Símil con una tabla de BBDD Relacional Clase => Definición en una fila de un objeto Atributos => Columnas que definen una clase

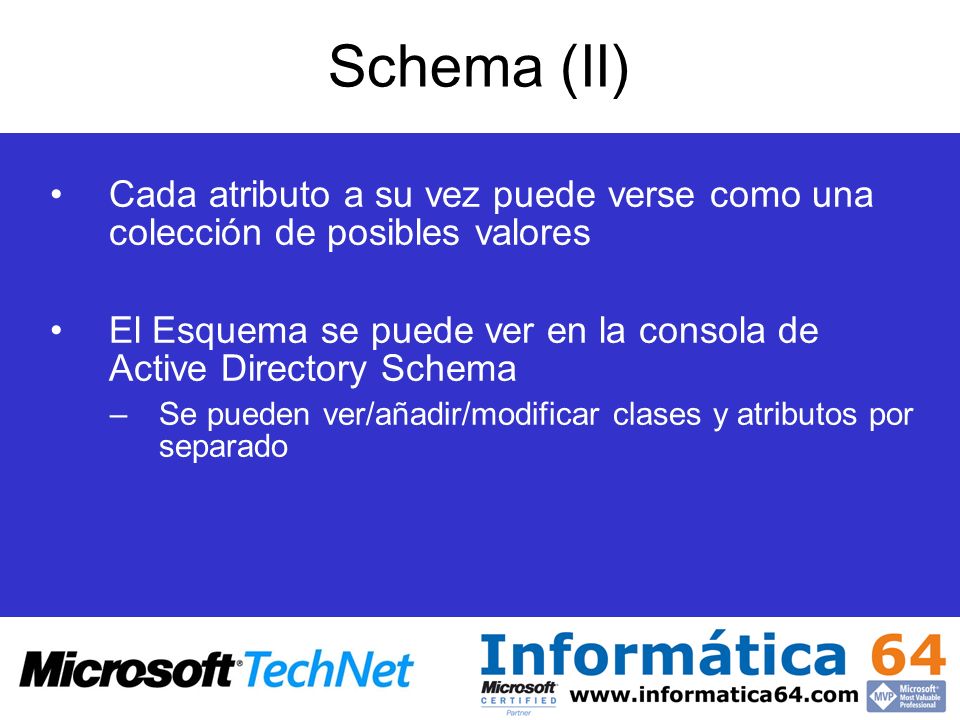

8 Schema (II) Cada atributo a su vez puede verse como una colección de posibles valores El Esquema se puede ver en la consola de Active Directory Schema Se pueden ver/añadir/modificar clases y atributos por separado

9 Schema (III) accountExpires department Ejemplos de atributos
distinguishedName directReports dNSHostName operatingSystem repsFrom repsTo firstName lastName Ver con las pestañas de la MMC.

10 Catálogo Global (I) Repositorío que contiene un subconjunto de atributos de todos los objetos del Directorio Activo Global Catalog Solo lectuira Solo los miembros del grupo administradores del Schema pueden cambiar los atributos almacenados en el GC. Contiene Los atributos mas frecuentemente buscados p.e. Nombre. Permisos de acceso para cada objeto. GC srv. Propicia busquedas entre bosques. Es el primer contralador q instalas aunque pueden existir más balancear la carga de tbjo.

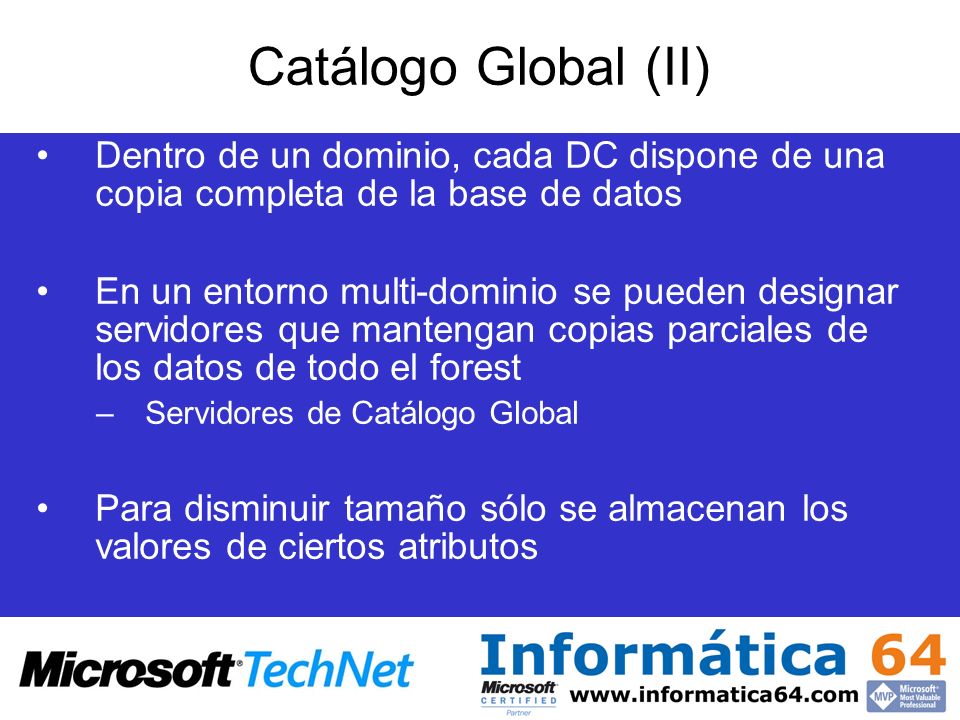

11 Catálogo Global (II) Dentro de un dominio, cada DC dispone de una copia completa de la base de datos En un entorno multi-dominio se pueden designar servidores que mantengan copias parciales de los datos de todo el forest Servidores de Catálogo Global Para disminuir tamaño sólo se almacenan los valores de ciertos atributos

12 Catálogo Global (III) Cualquier DC puede tomar el rol de Catálogo Global El servidor de GC se usa para facilitar consultas en entornos multidominio Es recomendable, en entornos multidominio, disponer de un servidor de GC en cada site

13 Catálogo Global (IV) Cualquier DC puede tomar el rol de Catálogo Global El servidor de GC se usa para facilitar consultas en entornos multidominio Es recomendable, en entornos multidominio, disponer de un servidor de GC en cada site

14 Herramientas Administrativas
Consolas Administrativas Usuarios y qequipos del Directorio Activo Dominios y confianzas Directorio Activo Sitios y servicios del Directorio Activo Schema del Directorio Activo Herramientas de línea de comando. Dsadd Dsmod Dsquery Dsmove Windows Scripting Host DSrm DSget CSVDE LDIFDE Windows\system32\adminpak.msi E:\Program Files\Support Tools\adsiedit.msc

15 Agenda Instalación

16 Requisitos Instalacion de AD
Una máquina ejecutando Windows 2003 Server 250 MB de espacio libre en una partición formateada en NTFS Privilegios administrativos para la creación de un dominio TCP/IP instalado y configurado para utilizar DNS Enumerar versiones. 200MB bd del ad 50 MB registro de transaciones Si un dc es global catalog controller requiere espacio extra.

17 Instalación AD

18 Instalación AD

19 Instalación AD

20 Instalación AD

21 Instalación AD

22 Instalación AD

23 Instalación AD

24 Instalación AD

25 Instalación AD

26 Instalación AD

27 IFM (Install From Media)
Instalar un DC con Windows 2003 en un dominio. Realizar un Backup del “system state” de un DC en ese dominio. Restaurar el “system state” a una ubicación alternativa en el Servidor 2003 que va debe ser promovido. Ejecutar DCPROMO con el modificador /ADV y especificar el path en el disco local donde restauramos el “system state” How to use the Install from Media feature to promote Windows Server 2003-based domain controllers

28 Verificación de la Instalación
Verificar la creacion de SYSVOL Base de datos del directorio y archivos de transacciones Estructura basica del AD Verificacion del visor de sucesos SYSVOL NTDS NTDS.DIT BBD DEL DIRECTORIO (en la carpeta ntds) Archivos edb (Archivos de transacciones) PRACTICA CREACION DE UN DOMINIO HIJO

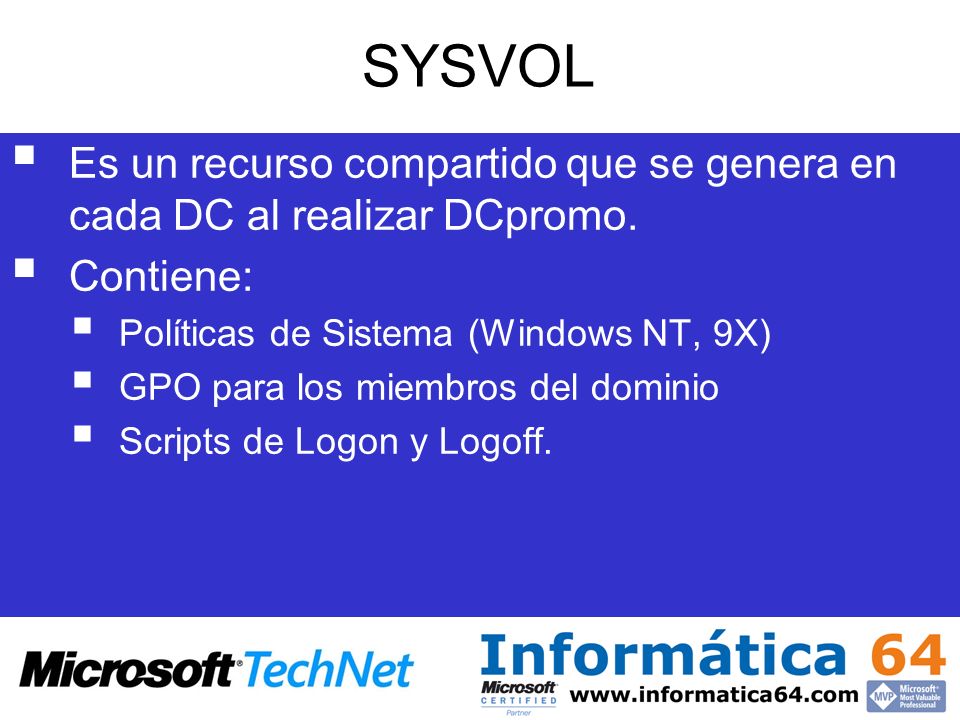

29 SYSVOL Es un recurso compartido que se genera en cada DC al realizar DCpromo. Contiene: Políticas de Sistema (Windows NT, 9X) GPO para los miembros del dominio Scripts de Logon y Logoff.

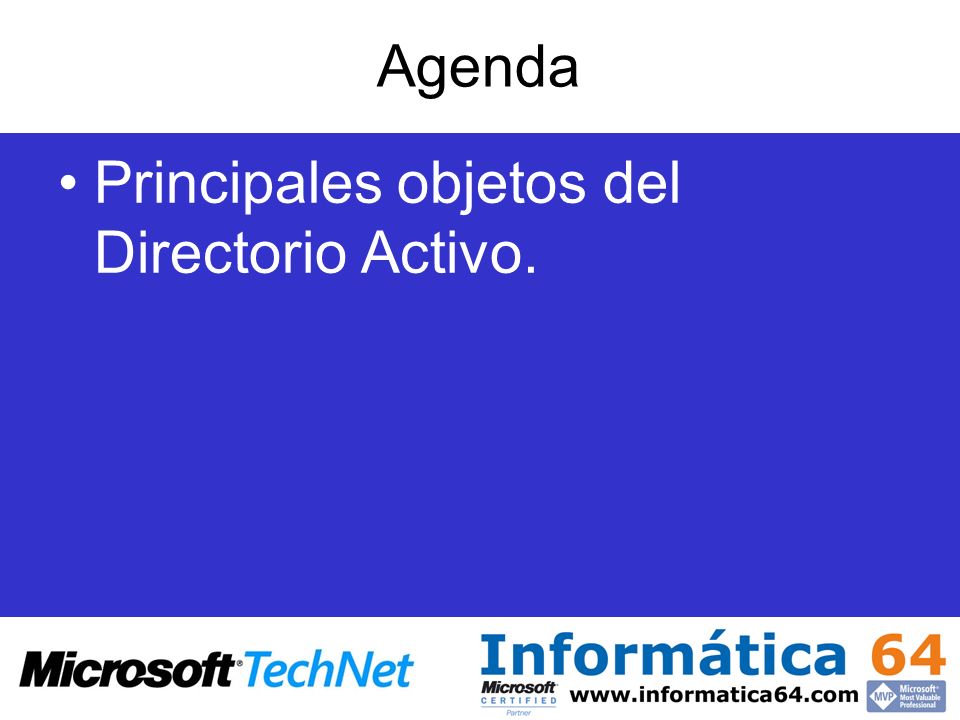

30 Agenda Principales objetos del Directorio Activo.

31 Estructura Lógica de la BBDD
Active Directory Database Replicación configurable Dominio Bosque Schema Configuracion <Dominio> <Aplicacion> Definición y reglas para la creación y manipulación de objetos y atributos Información sobre la estructura del Directorio Activo Información sobre objetos especificos del dominio Información sobre Aplicaciones

32 Archivos de datos y de Log
File Description Ntds.dit Archivo de datos del AD Almacena información de objetos en el DC Ubicación por defecto: systemroot\NTDS folder Edb*.log Archivo de transacciones Archivo de transacciones por defecto:Edb.log Edb.chk Archivo de comprobación Guarda informacion no escrita al archivo de BBDD Res1.log Res2.log Reserva de espacio para archivos de transacciones

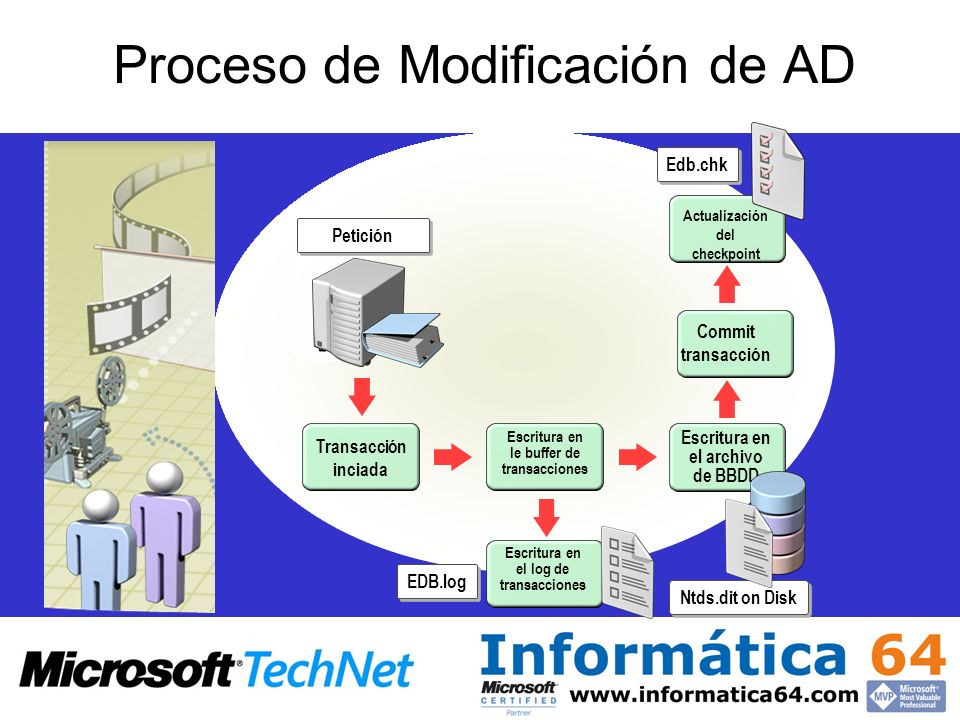

33 Proceso de Modificación de AD
Edb.chk Actualización del checkpoint Petición Commit transacción Escritura en le buffer de transacciones Escritura en el archivo de BBDD Transacción inciada Objectives At the end of this presentation, students will be able to: Describe the data modification process Name the files that are used in the data modification process Describe how the data modification process affects database performance, database fragmentation, and data integrity. Escritura en el log de transacciones EDB.log Ntds.dit on Disk

34 Funciones Bosques y Dominios
Entorno Nivel de funcionalidad de dominio Nivel de funcionalidad de bosque Windows 2000 modo mixto Windows 2000 Modo nativo Windows Server 2003 Domain Windows Server 2003 Interim La funcionalidad establece la extension del directorio activo. MIXTO. Nivel por defecto, puede incluir BDC de NT pero impide usar grupos universales de seguridad. NATIVO. El dom solo contiene w2k y 2000, permite grupos universales de seguridad. WINDOWS 2003 SERVER. Nivel mas alto de funcionalidad, todos los controladores deben ser 2003 INTERIM. Modo especial que soporta controladores NT y W2003 LA FUNCIONALIDAD A NIVEL DE BOSQUE. Incluye mejoras respecto de W2k: Replicacion mejorada, Confianzas entre bosques.

35 Relaciones de confianza
Tipos de Confianzas Objetos de confianza Cómo trabaja una confianza en un bosque Cómo trabaja una confianza entre bosques Cómo crear confianzas Cómo verificar y eliminar confianzas.

36 Tipos de Confianzas Forest 2 Forest 1 Tree/Root Trust
Shortcut Trust External Kerberos Realm Realm Domain D Forest 1 Domain B Domain A Domain E Domain F Domain P Domain Q Parent/Child Trust Forest 2 Domain C Mecanismo que permite a un usuario autentificado en su dominio acceda a recursos en un dominio de confianza. TIPOS DE CONFIANZAS. TRANSITIVAS. La relacion de confianza se extiende a todos los dominios se extiende a todos los dominios en los q confia el citado dominio EJEMPLO D-E-F Son automaticas Por ejemplo una relacion padre/hijo NO TRANSITIVAS. No son automaticas y deben ser establecidas. Por ejemplos las establecidas entre dominios de bosques distintos. DIRECCIONALIDAD. entrada Salida bidireccionales TIPOS DE CONFIANZAS SHORTCUT. Parcialmente transitiva, solo hacia abajo no hacia arriba. E-A-C FOREST. Parcialmente transitiva. EXTERNA. No transitiva, entre dominios de distintos bosques REALM. El usuario elige la transitividad. Para entornos no windows.

37 Objetos de Confianza Representan cada relación de confianza dentro de un dominio Almacena informacion respecto a la transitividad y al tipo de confianza.

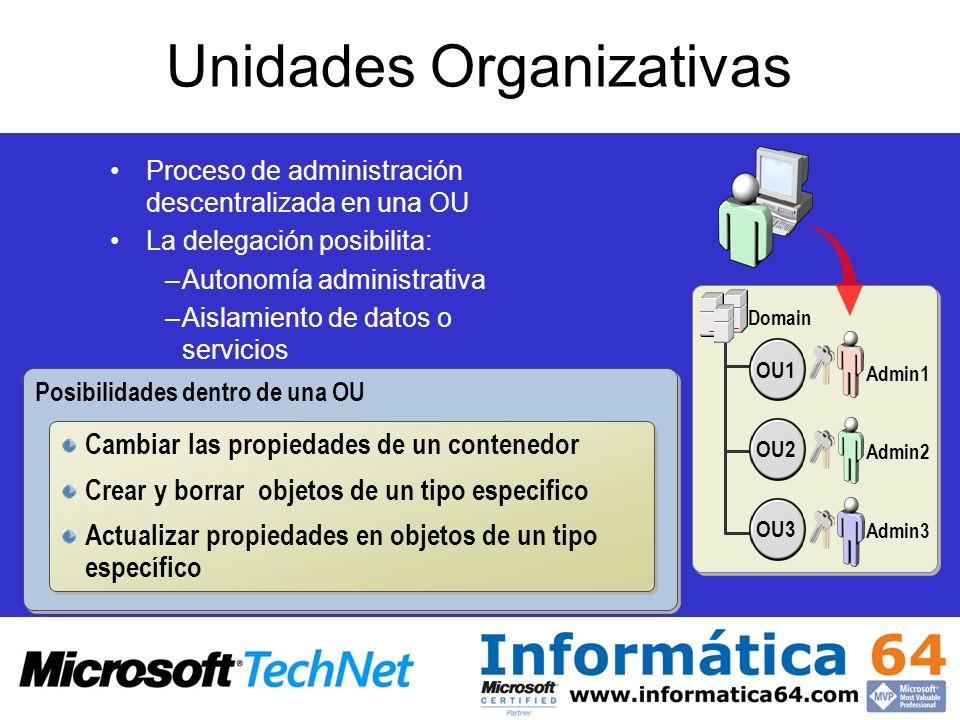

38 Unidades Organizativas
Domain Admin1 Admin2 Admin3 OU1 OU2 OU3 Proceso de administración descentralizada en una OU La delegación posibilita: Autonomía administrativa Aislamiento de datos o servicios Posibilidades dentro de una OU Cambiar las propiedades de un contenedor Crear y borrar objetos de un tipo especifico Actualizar propiedades en objetos de un tipo específico

39 Planificacion Estructura de OUs
Modelo de administración Diseño de OU basado en: geográfico Localización organización Estructura de la organización Negocio Funciones en la organización Híbrido Localizacion para las Ou más altas EStructura para las Ou más bajas Accounting Research Sales

40 Modos de Creación y Mantenimiento
Active Directory Users and Computers Directory Service Tools DSadd DSmod DSrm Ldifde command-line tool Windows Script Host Ldifde –i – k –f OuCreate.ldf –b administrator info64.es carr7nclas -i modo de importacion -k ignora errores -b datos de usuario dominio etc. ADSI Wscript crearou.vbs

41 Tipos de Cuentas Cuentas de usuario Cuentas de equipo Grupos
Habilita un inicio de sesión para un usuario Permite el acceso a recursos Cuentas de equipo Habilita la autenticación y la auditoria del acceso a recursos de un equipo Grupos Ayudan a simplificar la administración

42 Tipos de Grupos Grupos de ditribucion Grupos de seguridad
Utilizados solo con aplicaciones de Grupos de seguridad Utilizados para asignar permisos y derechos sobre recursos a grupos de usuarios y de equipos Más efectivos cuando están anidados En modo mixto no pueden anidarse grupos de un mismo ambito. El nivel de funcionalidad determina qué grupos se pueden crear.

43 Tipos de Grupos

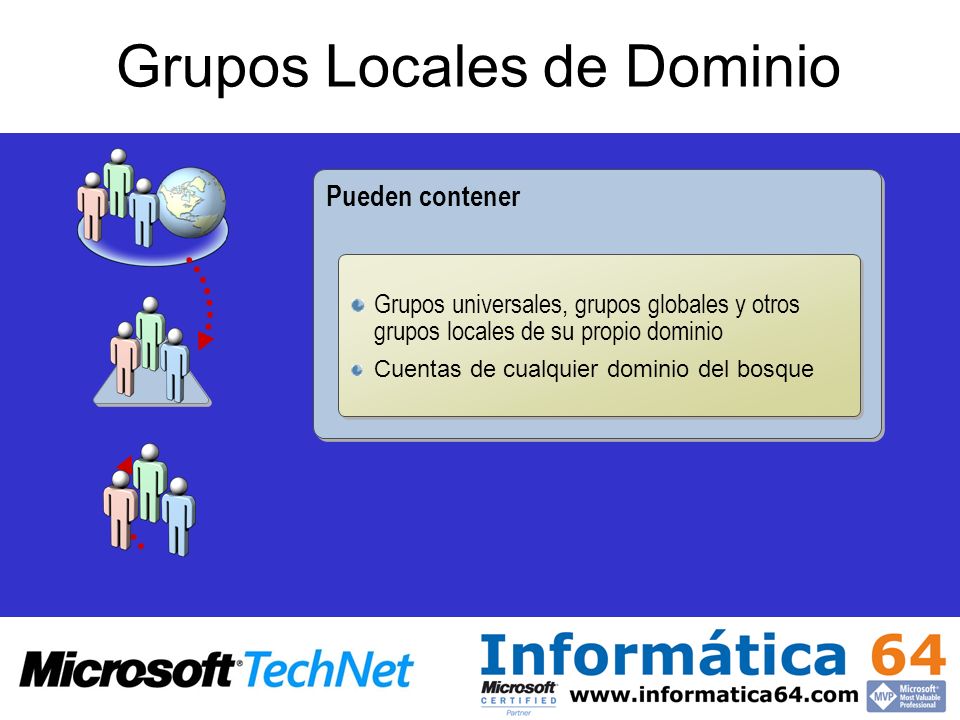

44 Grupos Locales de Dominio
Pueden contener Grupos universales, grupos globales y otros grupos locales de su propio dominio Cuentas de cualquier dominio del bosque Solo puede contener recursos del dominio donde se crea. Puede contener a parte de usuarios de cualquier parte del bosque: Grupos universales grupos globales locales de su propio dominio MIEMBROS MIXTO Usuarios y grupos globales de cualquier dominio, un grupo local no puede ser miembro de ningun grupo. NATIVO cuentas, grupos globales , universales de dominios confiables y grupos locales del mismo dominio. Solo es visible en su propio dominio. Para asignar permisos a recursos q se encuentrar en el mismo dominio en q se crea el grupo.

45 Grupos Globales Puede contener usuarios, grupos y equipos como miembros Se pueden asignar recursos de cualquier dominio del bosque MIEMBROS MIXTO Cuentas del mismo dominio. NATIVO cuentas, grupos globales del mismo dominio Visible en su propio dominio y en todos los dominios de confianza. Para asignar permisos sobre recursos que se encuentren en cualquier dominio de confianza.

46 Grupos Universales Usuarios, grupos y equipos de cualquier dominio de su bosque Sirven para asignar derechos sobre cualquier recurso del dominio. MIEMBROS MIXTO no se pueden crear NATIVO y windows 2003 cuentas, globales y universales de cualquier dominio del bosque Salvo en el modo mxto puede ser miembro de locales y de universales Visibles en todos los dominios del bosque. Para anidar grupos globales.

47 Creación y Administración de Multiples Cuentas
Herramientas para crear y administrar cuentas: herramienta Csvde herramienta Windows Script Host

48 Planificación de una Estrategía de Usuarios, Grupos y Equipos
Denominación de cuentas Restricciones en contraseñas Autenticación, autorización y cuentas administrativas Estrategias de grupo

49 Denominación de Cuentas
Convenciones de nombre Nombres de cuenta que identifiquen al usuario Equipos:identificar el propietario, la localización y el tipo de máquina Grupos: identificar el tipo de grupo, su localización y el proposito.

50 Restricciones en Contraseñas
Guardar hasta 24 passwords en el historial Vida máxima de la contrseña 42 días Vida mínima de la contraseña 2 días Longuitud minima 8 caracteres Habilitar requisitos de complejidad

51 Autenticación, Autorización y Cuentas Administrativas
Bloqueo de cuentas tras un determinado número de intentos Protección de cuentas administrativas Autenticación multifactor Estrategia A-G-U-DL-P

52 Estrategias de Grupo Asignar a grupos globales a usuarios con responsabilidades laborales similares a grupos globales Asignar a grupos globales a usuarios con responsabilidades laborales similares a grupos globales Crear grupos de dominio locales para compartir recursos Crear grupos de dominio locales para compartir recursos Añadir grupos globales que requieran acceso a recursos a grupos locales de dominio Añadir grupos globales que requieran acceso a recursos a grupos locales de dominio Utilizar los grupos universales para asignar acceso a recursos en multiples dominios Utilizar los grupos universales para asignar acceso a recursos en multiples dominios

53 Replicación (I) Copia de los objetos entre DCs del directorio activo
AD Desde el punto de vista de la replicación Dominios Engloba, bajo un mismo contexto de nombres y de seguridad, N equipos (clientes servidores) Sites Reflejan la estructura física de la red. Subredes Una vez definidas, los servidores, según su dirección IP, se unirán automáticamente a los sites adecuados (en el momento de la instalación)

54 Replicación (II) Entre DCs de un site la replicación es ‘automática’
Entre DCs de distintos sites hay que configurar conectores Los conectores llevan asociados ‘costes’ dependiendo de las posibles conexiones físicas

55 Agenda Roles de servidor

56 FSMO (I) Flexible Single Master of Operations Cinco roles FSMO
La mayoría de las tareas funcionan en modo Multiple Master (cualquier servidor) Ciertas tareas del directorio activo se dejan en manos de un solo servidor Se puede seleccionar a qué servidor asignar cada rol. Cinco roles FSMO Emulador de PDC RID Master Infrastructure Master Domain Naming Master Schema Master

57 FSMO (II) Emulador de PDC Uno por dominio
Da servicio de PDC a equipos no Windows 2k+, p.e. BDCs NT4.0 Sincroniza tiempos y sincroniza la creación de políticas de grupo Domain Master Browser Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) Menú Operations Masters Tab PDC

58 FSMO (III) RID Master (Relative ID Master) Uno por dominio
Encargado de la asignación de identificadores únicos (p.e. GUIDs) Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) Menú Operations Masters Tab RID

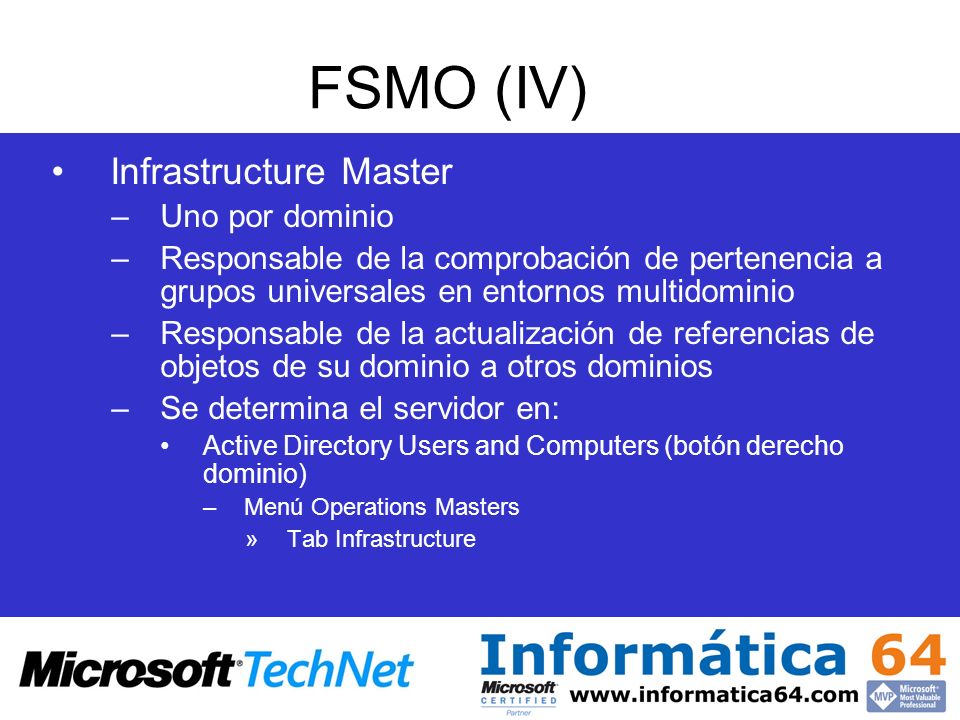

59 FSMO (IV) Infrastructure Master Uno por dominio
Responsable de la comprobación de pertenencia a grupos universales en entornos multidominio Responsable de la actualización de referencias de objetos de su dominio a otros dominios Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) Menú Operations Masters Tab Infrastructure

60 FSMO (V) Domain Naming Master Uno por forest
Responsable de que los nombres de dominio sean únicos Controla el que se puedan añadir nuevos dominios Se determina el servidor en: Active Directory Domains and Trusts (botón derecho en raíz de la consola) Menú Operations Master

61 FSMO (VI) Schema Master Uno por forest
Controla cambios y actualizaciones del esquema Se determina el servidor en: Registrar MMC de Active Directory Schema C:\>regsvr32 schmmgmt.dll Active Directory Schema (botón derecho en raíz de la consola) Menú Operations Master

62 FSMO (VII) Los cambios de rol se pueden realizar también con Ntdsutil.exe Permite realizar múltiples operaciones Opción Roles permite realizar cambios de rol de FSMO

63 FSMO (VIII) ¿Qué hacer en caso de fallo completo de un equipo que gestionaba un FSMO? A través de ntdsutil.exe Opción Roles -> Seice : Rol Permite pasar el rol a otro DC El DC original no se debe volver a poner en la red

64 El Interior del Directorio Activo Catálogo Global (I)
Dentro de un dominio, cada DC dispone de una copia completa de la base de datos En un entorno multi-dominio se pueden designar servidores que mantengan copias parciales de los datos de todo el forest Servidores de Catálogo Global Para disminuir tamaño sólo se almacenan los valores de ciertos atributos

65 Transferencia de Roles
Nuevo Maestro de Operaciones Maestro de Operaciones inicial Transferencia de un rol a un nuevo DC

66 Reasignación de Roles Solo si no se puede transferir
Puede perderse información Maestro de operaciones funcional Maestro de operaciones dañado Reasignación de Roles a otro DC

67 Manejo de LDAP. Búsquedas LDP (I)
Herramienta de soporte para realizar búsquedas LDAP Vale para cualquier tipo de servidor LDAP, no sólo para AD

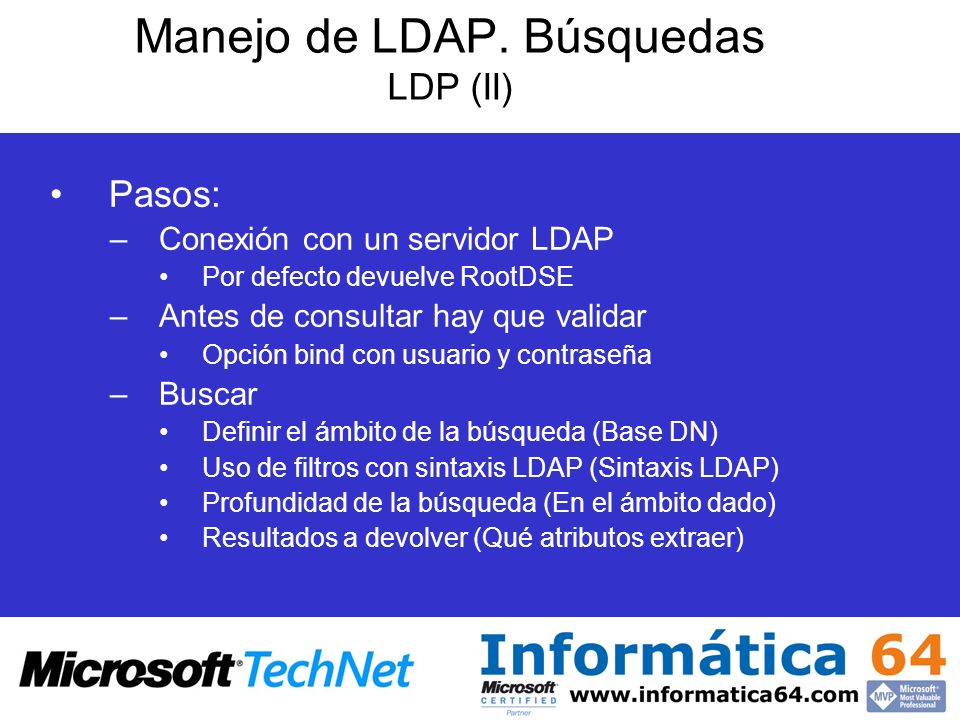

68 Manejo de LDAP. Búsquedas LDP (II)
Pasos: Conexión con un servidor LDAP Por defecto devuelve RootDSE Antes de consultar hay que validar Opción bind con usuario y contraseña Buscar Definir el ámbito de la búsqueda (Base DN) Uso de filtros con sintaxis LDAP (Sintaxis LDAP) Profundidad de la búsqueda (En el ámbito dado) Resultados a devolver (Qué atributos extraer)

69 Manejo de LDAP. Búsquedas LDP (III)
Demo búsqueda sencilla Lista de usuarios en una OU dada Obtener su GUID, SID y displayName Base DN: OU=usuariosdemo,DC=zaltormovil,DC=local Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName

70 Manejo de LDAP. Búsquedas LDP (IV)
Ejemplo de búsqueda por SID Obtener los datos del usuario a través de su SID Base DN: <SID=S > Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName

71 Manejo de LDAP. Búsquedas LDP (V)
Ejemplo de búsqueda por GUID Obtener los datos del usuario a través de su GUID Base DN: <GUID=5d2ba257-6c50-4a8d-80f1-6fd4ff49407d> Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName

72 Manejo de LDAP. Búsquedas LDP (VI)
Ejemplo de búsqueda compleja. Lista de todos los atributos que se replican al catálogo global Base DN: cn=schema,cn=configuration,dc=zaltormovil,dc=local Filter: (&(objectCategory=attributeSchema)(isMemberOfPartialAttributeSet=TRUE)) Scope: Subtree Options - > Attributes: lDAPDisplayName

73 Manejo de LDAP. Búsquedas LDP (VII)
Ejemplo de búsqueda de usuarios eliminados. Ventana de seguridad muestra usuario en forma de: Account Unknown(S ) Base DN: <SID=S > Filter: objectClass=* Scope: Base Options -> Attributes: objectGUID;objectSid Options -> Search type -> Extended Options -> TimeOut -> 120 Options -> Controls -> Return Deleted Objects

74 Agenda Scripting

75 Scripts Windows pone a disposición del sistema una librería que permite, entre otras cosas, acceder al Directorio Activo mediante código ADSI (Active Directory Services Interface) La programación se realiza en lenguajes de Script VBScript JScript

76 Scripts: Demo Ej de uso de scripts para administración de AD. Creación de 100 usuarios (VBScript) Set objRootDSE = GetObject("LDAP://rootDSE") Set objContainer = GetObject("LDAP://ou=milusuarios," & _ objRootDSE.Get("defaultNamingContext")) For i = 1 To 100 Set objLeaf = objContainer.Create("User", "cn=UserNo" & i) objLeaf.Put "sAMAccountName", "UserNo" & i objLeaf.SetInfo Next WScript.Echo "100 Usuarios creados."

77 Scripts: Technet Script Center
Colección de scripts que sirven como base para realizar tareas de administración muy elaboradas Cientos de ejemplos agrupados por áreas en TechNet Script Center

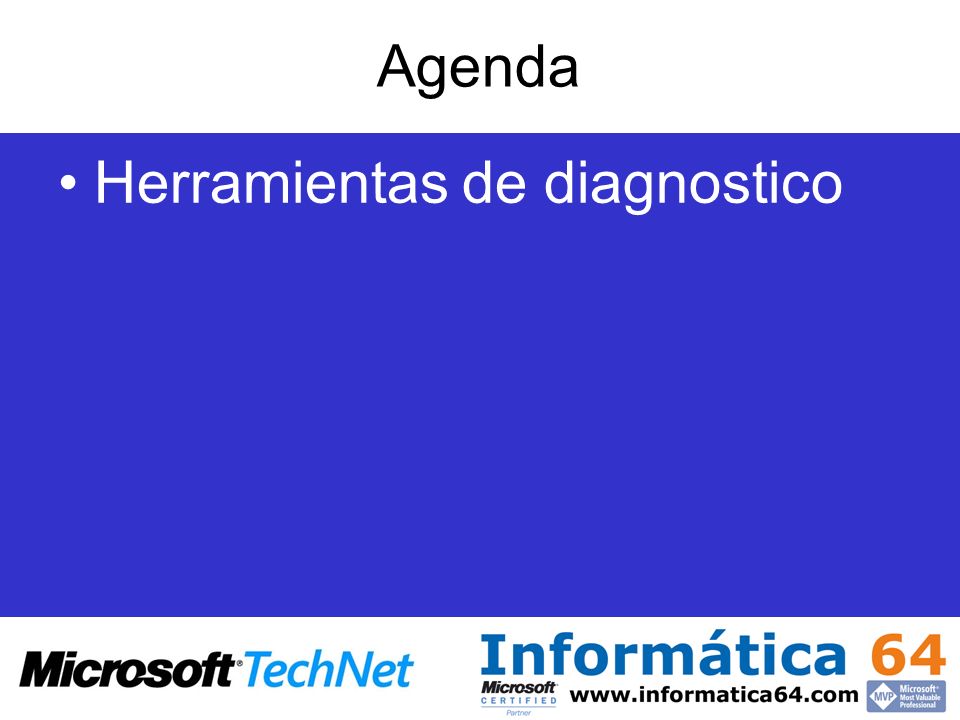

78 Agenda Herramientas de diagnostico

79 Diagnóstico y Monitorización
Netdiag.exe Realiza diversas comprobaciones de la red. Útil para trazar problemas de conectividad, DNS, LDAP, etc. Dcdiag.exe Realiza diversas comprobaciones de diagnóstico del servidor como Controlador de Dominio

80 Diagnóstico y Monitorización
Dsastat.exe Permite determinar si la estructura de DA de N servidores es igual (para verificar que se ha realizado la replicación correctamente) ReplMon.exe Replication Monitor. Muestra gráficamente el estado de la replicación entre servidores

81 Diagnóstico y Monitorización
Repadmin.exe Utilidad muy extensa que permite trabajar con cómo está establecida la configuración de replicación

82 Agenda Planificación

83 Diseño, Planificación e Implementación.
Basado en los requisitos de negocio de la organización Diseño Basado en aspectos técnicos Resultado. Pautas de implementacion Planificación Creación de la estructura de bosque y de dominio Implementación

84 Diseño Tareas Resultado Diseño de : Bosques Dominios Sitios
Recepción de información organizativa Análisis de esa información Análisis de las posibles opciones de diseño Elección de una alternativa Diseño de : Bosques Dominios Sitios Unidades organizativas

85 Planificación Plan de implantación del Directorio Activo. Cuentas
Auditoría Unidades organizativas Sitios Despliegue de software Ubicación física de servidores Políticas de grupo Plan de implantación del Directorio Activo.

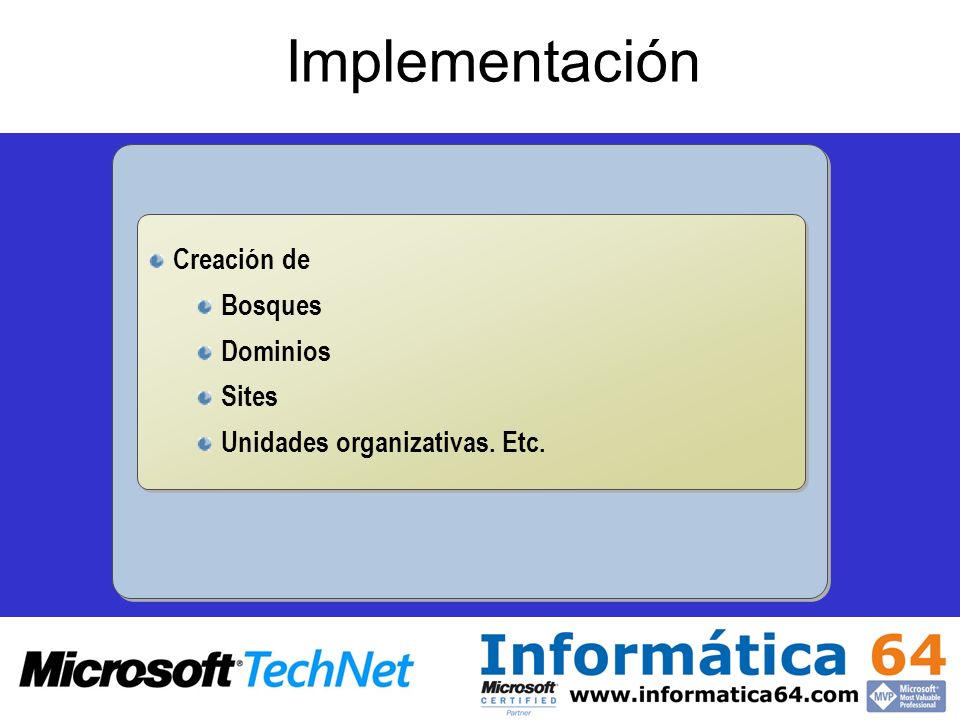

86 Implementación Creación de Bosques Dominios Sites
Unidades organizativas. Etc.

87 Boletín quincenal TechNews

88 ¿ Preguntas ?

89 Contactos Informática 64 Profesor http://www.informatica64.com
Profesor
