1 Software de Programación STEP 7: Instalación
Requisitos Hardware para la instalación de STEP Requisitos Software para la instalación de STEP Software STEP7 - Procedimiento de instalación Herramientas STEP Inicio de STEP Organización de la pantalla Ayuda de STEP Estructura de Archivos para proyectos STEP El Administrador SIMATIC

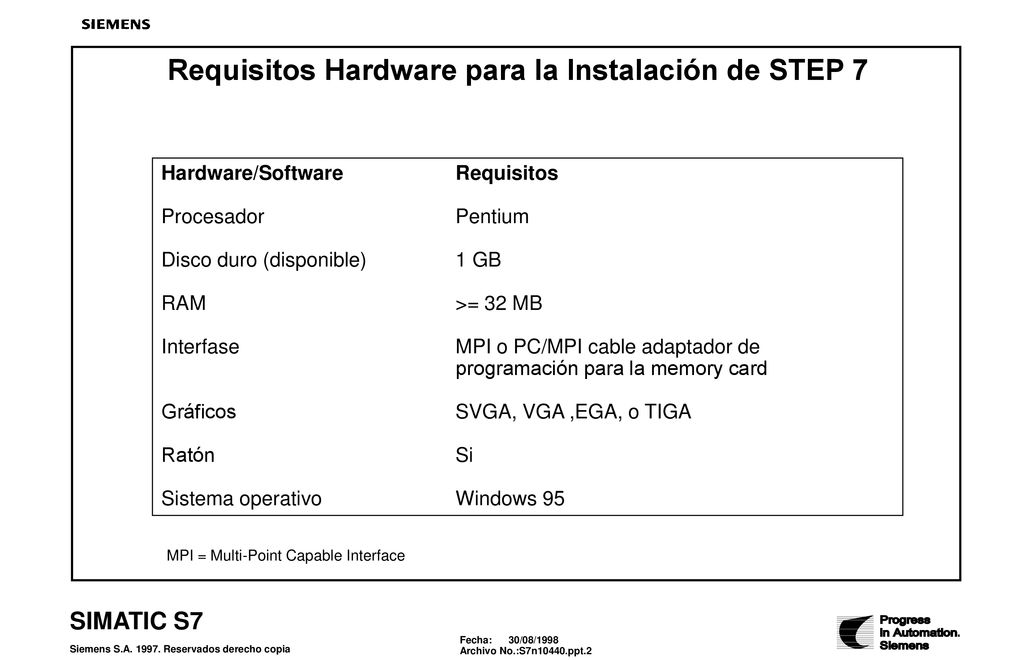

2 Requisitos Hardware para la Instalación de STEP 7
Hardware/Software Requisitos Procesador Pentium Disco duro (disponible) 1 GB RAM >= 32 MB Interfase MPI o PC/MPI cable adaptador de programación para la memory card Gráficos SVGA, VGA ,EGA, o TIGA Ratón Si Sistema operativo Windows 95 Requisitos Previos Las nuevas PGs de la serie SIMATIC S7 constituye el soporte óptimo para el software STEP 7. En los PC´s / AT´s compatibles que cumplen los requisitos anteriores, se puede instalar una tarjeta MPI, o se puede establecer una conexión al interfase RS232 con un cable de conexión apropiado (cable PC/ MPI). Recomendaciones Actualizar versiones antiguas de programadoras no es una solución barata en absoluto. Las PGs y PC´s con un procesador son demasiado lentas. Se recomienda por tanto el empleo de una de las nuevas PG´s SIMATIC PG720, PG740, o un PC más potente. . MPI = Multi-Point Capable Interface

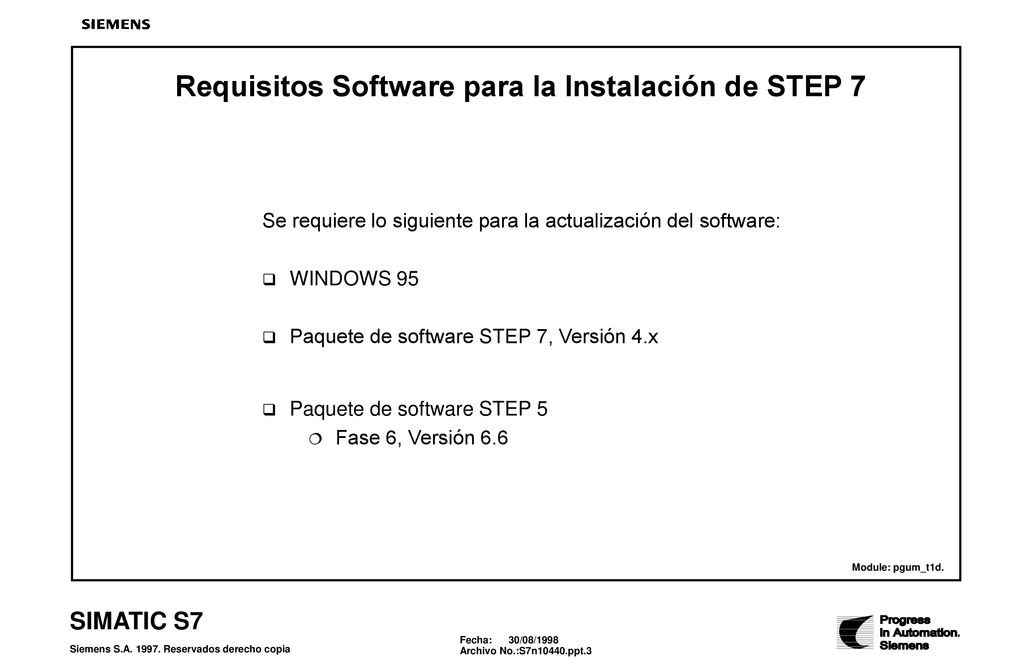

3 Requisitos Software para la Instalación de STEP 7
Se requiere lo siguiente para la actualización del software: WINDOWS 95 Paquete de software STEP 7, Versión 4.x Paquete de software STEP 5 Fase 6, Versión 6.6 Además de los elementos nombrados en la imagen superior, se deben cumplir los siguientes requisitos previos del software: Archivos de Inicio Los archivos de inicio CONFIG.SYS y AUTOEXEC.BAT no deben estar protegidos contra escritura, para que el programa de instalación pueda hacer las modificaciones necesarias. Module: pgum_t1d.

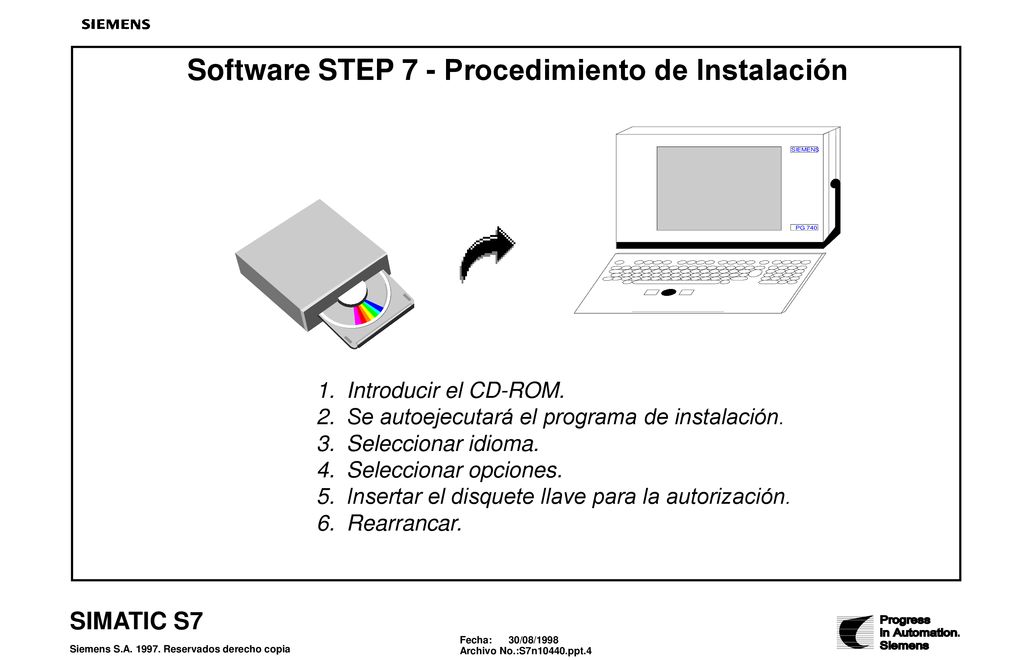

4 Software STEP 7 - Procedimiento de Instalación
Instalación de los Drivers Durante la instalación de STEP 7, puede integrar los drivers para el cable PC/MPI, la tarjeta MPI, y EEPROMs. Puede también cambiar la preselección para el rango de direcciones y las interrupciones. Las siguientes opciones están disponibles durante la instalación del STEP 7: - Rango de instalación - Idioma - Driver - Interrupciones - Número de estaciones para la interfase MPI - Opciones EPROM Protección del Software El software STEP 7 está provisto con una copia de protección y solo puede ser ejecutada en una sola programadora a la vez. No se puede usar el software hasta que se transfiere la autorización a través del diskette de autorización al disco duro después de haber concluido la instalación. Desinstalación La desinstalación se debe llevar a cabo antes de la instalación del software en otro aparato o en la misma programadora. 1. Introducir el CD-ROM. 2. Se autoejecutará el programa de instalación. 3. Seleccionar idioma. 4. Seleccionar opciones. 5. Insertar el disquete llave para la autorización. 6. Rearrancar.

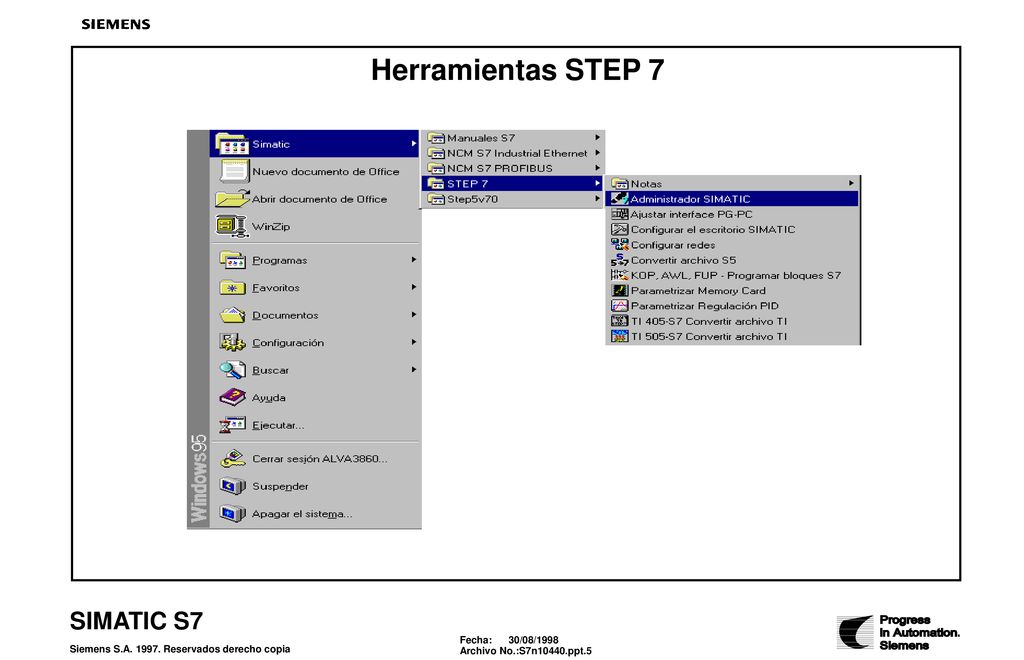

5 Herramientas STEP 7 ¿Qué es STEP7? STEP 7 constituye el paquete de programación para la nueva Familia de PLCs SIMATIC S7 (S7-300 y S7-400). Herramientas STEP: Parametrizar Puede fijar los parámetros de la memory card con la ayuda de esta Memory Card herramienta. Interfase PG/PC Con esta herramienta se fijan los parámetros para la interfase PG (por ejemplo una interrupción o direcciones de E/A). Notas Aquí es donde recibe una información detallada, por ejemplo, sobre la versión, procedimiento de instalación, o localización averías. Convertir archivos S5 Con la ayuda del convertidor de S5/S7, puede convertir programas o módulos STEP5 a sus correspondientes programas o módulos STEP 7. Programar bloques S7 Puede escribir su programa con uno de los lenguajes de programación de STEP 7: esquema de contactos (KOP), diagrama de funciones (FUP) y lista de instrucciones (AWL). Administrador SIMATIC Es el verdadero programa principal, también aparece directamente en WINDOWS 95. Use administrador de SIMATIC para administrar sus proyectos, cambiar a online, leer el estado del módulo, o programar memory cards.

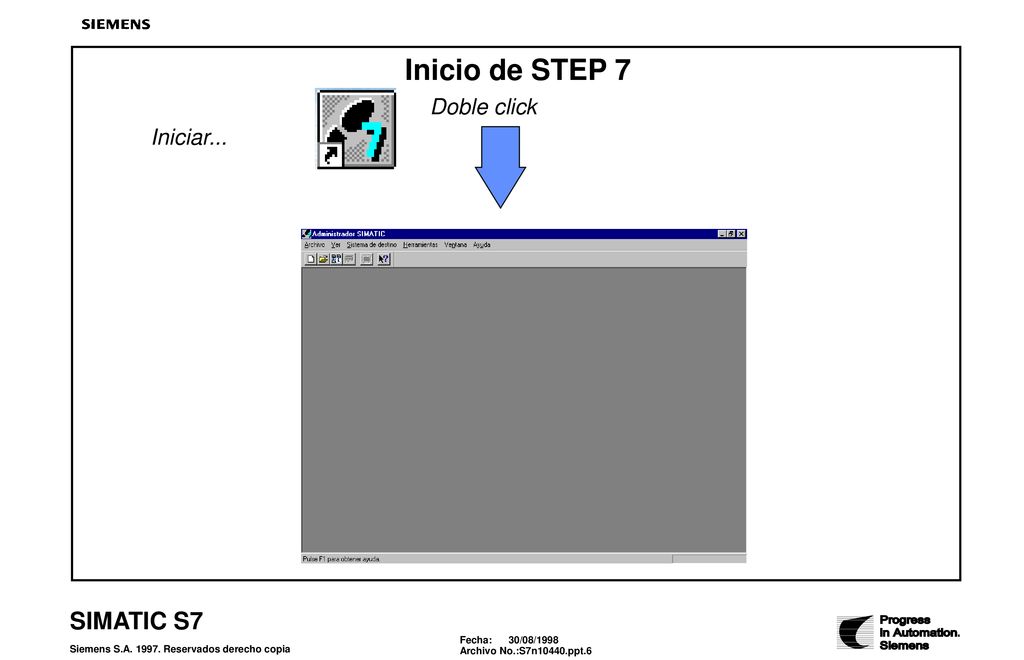

6 Inicio de STEP 7 Doble click Iniciar...
¿Qué es STEP 7? STEP 7 es un paquete de software de aplicación para la programación de los controladores lógicos programables S7-300/400. Iniciar STEP 7 Tanto en la ventana de Windows 95 como en el menú de inicio aparece un icono del “Administrador de SIMATIC”. Como en cualquier otra aplicación de Windows 95, se llama al programa con un doble clic en este icono. Llamada de Cuando los símbolos de la aplicación o subprogramas se visualizan en el menú de Programas/ inicio, la manera más simple de llamar un programa es poner el indicador del ratón en Aplicaciones el símbolo o subprograma y pulsar el botón una vez con el botón izquierdo del ratón (herramienta-orientada al inicio). Puede pulsar el botón también una vez para señalar los símbolos o operaciones lógicas directamente en el desktop. Entonces pulse la tecla aceptar, o use el botón derecho del ratón para pulsar en la opción abierta.

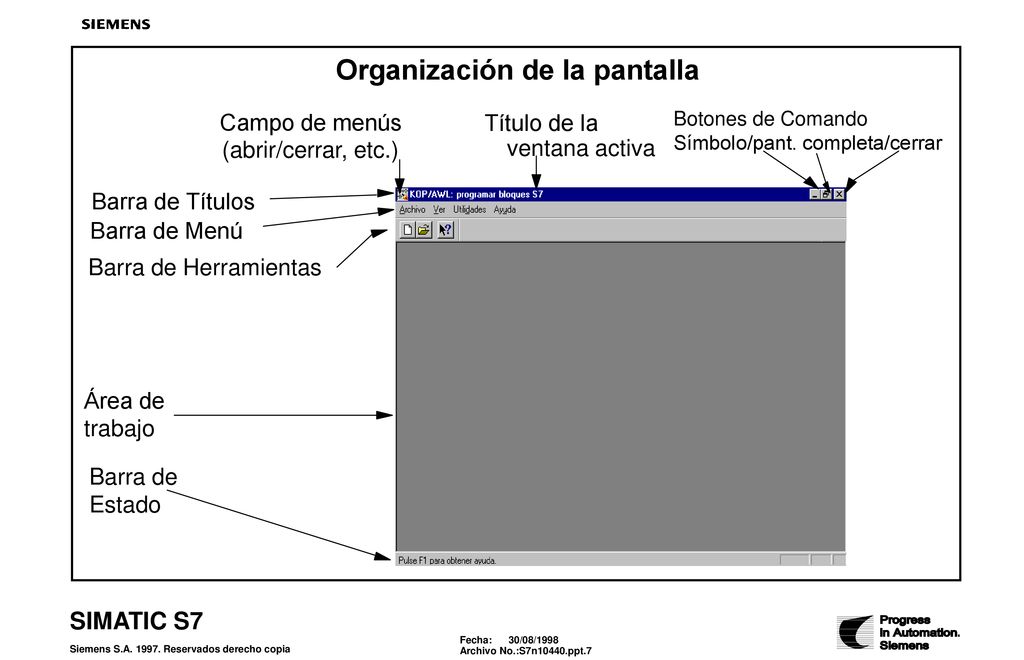

7 Organización de la pantalla
Campo de menús (abrir/cerrar, etc.) Título de la Botones de Comando Símbolo/pant. completa/cerrar ventana activa Barra de Títulos Barra de Menú Barra de Herramientas Componentes de la ventana estándar de STEP 7 Barra de Títulos: contiene el título de la aplicación y las herramientas para fijar las ventanas. Barra de Menús: contiene todos los menús disponibles para actualizar ventanas. Barra de herramientas: contiene las funciones más frecuentemente usadas en los menús de comandos. Área de Trabajo: contiene la información que introduce o selecciona. Barra de Estado: visualiza el estado e información adicional sobre la entrada seleccionada. Componentes de las barras de herramienta y de menú Archivo: abrir, nuevo, guardar e imprimir archivos o bloques. Ver: cambios en la pantalla de visualización. Sistema de destino: estaciones accesibles, asignar dirección PROFIBUS. Herramientas: fija varias opciones de pantalla o de aplicación. Ventana: Ordena las ventanas en forma de solapamiento, o una a continuación de la otra, o cierra ventanas. Ayuda: Llama la ayuda online y al programa de aprendizaje. Área de trabajo Barra de Estado

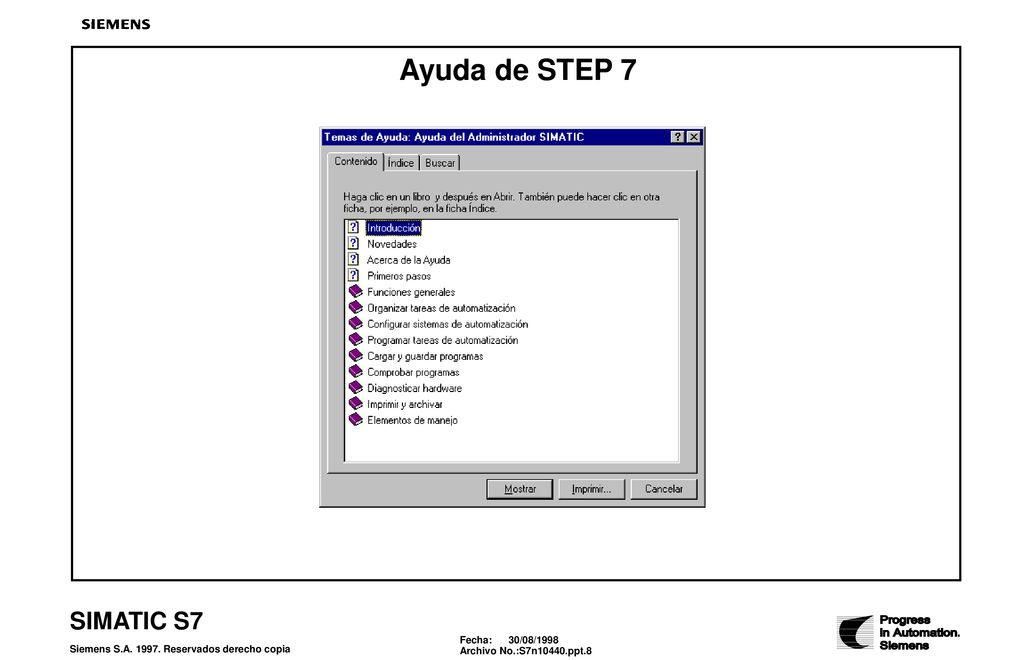

8 Ayuda de STEP 7 Sistema de Ayuda Cada parte de STEP 7 tiene su propio y extenso sistema de ayuda. La ayuda consiste en: Menú de ayuda Permite acceder a los distintos a través de los contenidos o el índice. Los términos utilizados usados se explican en el glosario. Ayuda de los botones de comandos La ayuda de los botones de comando están localizada en varios cuadros de diálogo. Se visualiza un texto de ayuda dependiente del contexto en varios cuadros de diálogo. Palabras Llave En los textos de ayuda, aparecen marcadas ciertas palabras ("words hot") en los (Hot Words) textos de la ayuda. Cuando pulsa el botón en estas hot words, se visualiza un texto de ayuda adicional con una detallada definición del término. F1 El sistema de ayuda puede ser llamado desde cada pantalla con la tecla F1. Este procedimiento proporciona ayuda referida al contexto. Búsqueda Puede encontrar rápidamente la información que necesita sobre un término usando la función de búsqueda. Imprimir Puede imprimir una copia del tema de ayuda seleccionado. Comentarios Puede insertar su propio comentario en los textos de ayuda. Su comentario está identificado en el texto de ayuda por “clips para papel” (editar --> anotar). Marcadores Para marcar la localización de un texto especial, usar el menú marcador --> definir.

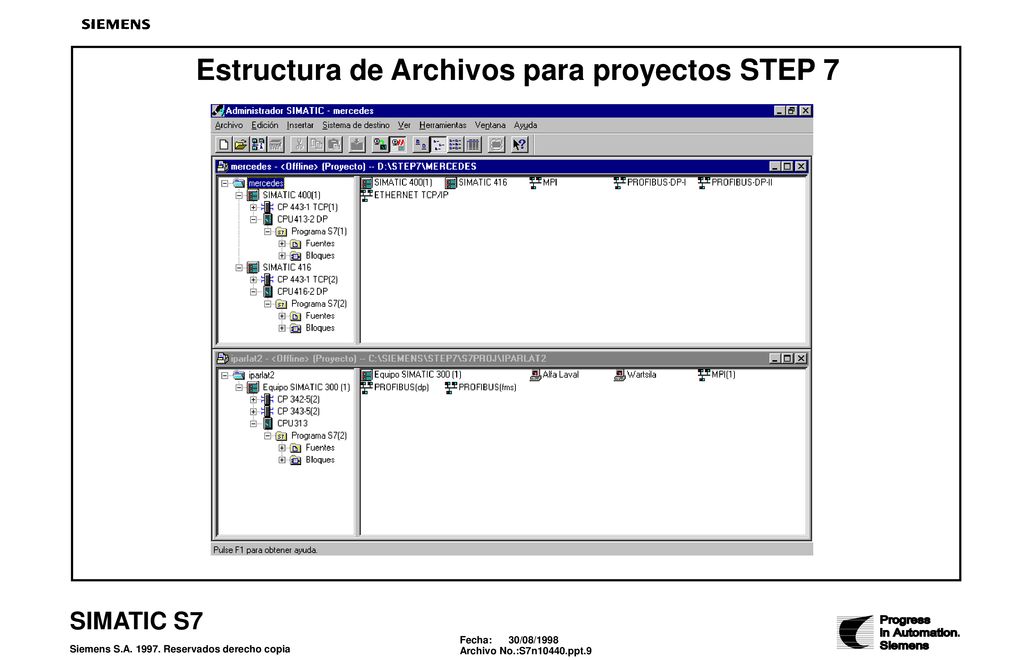

9 Estructura de Archivos para proyectos STEP 7
El administrador de SIMATIC se localiza directamente en la ventana de WINDOWS 95 como un icono. Con la ayuda del Administrador de SIMATIC se pueden ver archivos conectados directamente a aplicaciones STEP 7. La herramienta Administrador de SIMATIC funciona de igual manera que el administrador de archivos de Windows, pero el Administrador de SIMATIC omite otros archivos y estructuras que no son de importancia. Se pueden abrir varias ventanas, tal y como se ve en la imagen superior, utilizando la opción Ventana -> Organizar en la barra de menú.

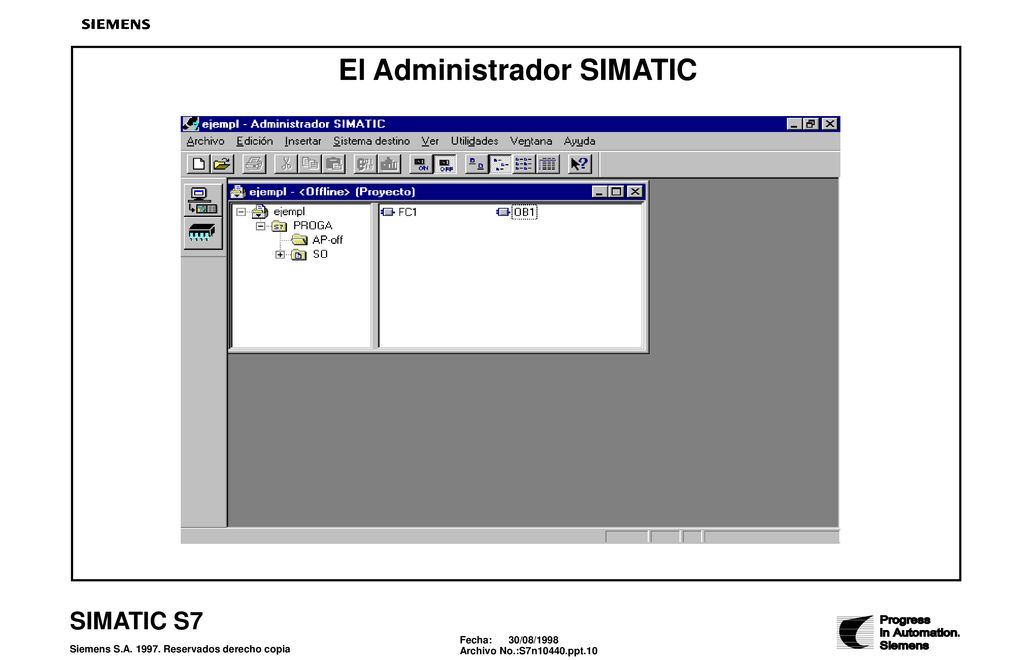

10 El Administrador SIMATIC
La programación con STEP 7 se realiza con funciones orientadas a objeto. Los objetos son elementos que pueden ser editados y administrados. En el entorno de STEP7 existen los siguientes objetos. Proyectos Un proyecto es un objeto que contiene tanto el programa como el resto de los datos necesarios para las tareas de automatización y comunicación. Puede contener uno o varios programas S7. Programas S7 Un programa S7 contiene los siguientes iconos: - “Bloques” contiene el programa de usuario - “Fuentes” contiene los códigos fuente (formato ASCII) - “Símbolos” contiene la tabla de simbólicos Bloques El programa de usuario consta de bloques o módulos. Cada módulo tiene una función claramente definida. Los módulos pueden ser de organización, de función, de datos o bien funciones.
