Colegio Ntra. Sra. del Buen Consejo (Agustinas)
24/02/2019 FÍSICA Y QUÍMICA 3º ESO Colegio Ntra. Sra. del Buen Consejo (Agustinas) 24/02/2019 Juan Antonio Romano Largo
2
UNIT 8: FORCES AND ITS EFFECTS. TEMA 8: FUERZAS Y SUS EFECTOS.
Forces and deformations. Hooke’s law. Fuerzas y deformaciones. Ley de Hooke. Representation and mesurement. Representación y medida. Movement magnitudes. Magnitudes del movimiento. RUM and space-time graphics. MRU y gráficas espacio-tiempo. RUAM and speed-time graphics. MRUA y gráficas velocidad-tiempo. Newton’s laws. Leyes de Newton. 24/02/2019 Juan Antonio Romano Largo
3

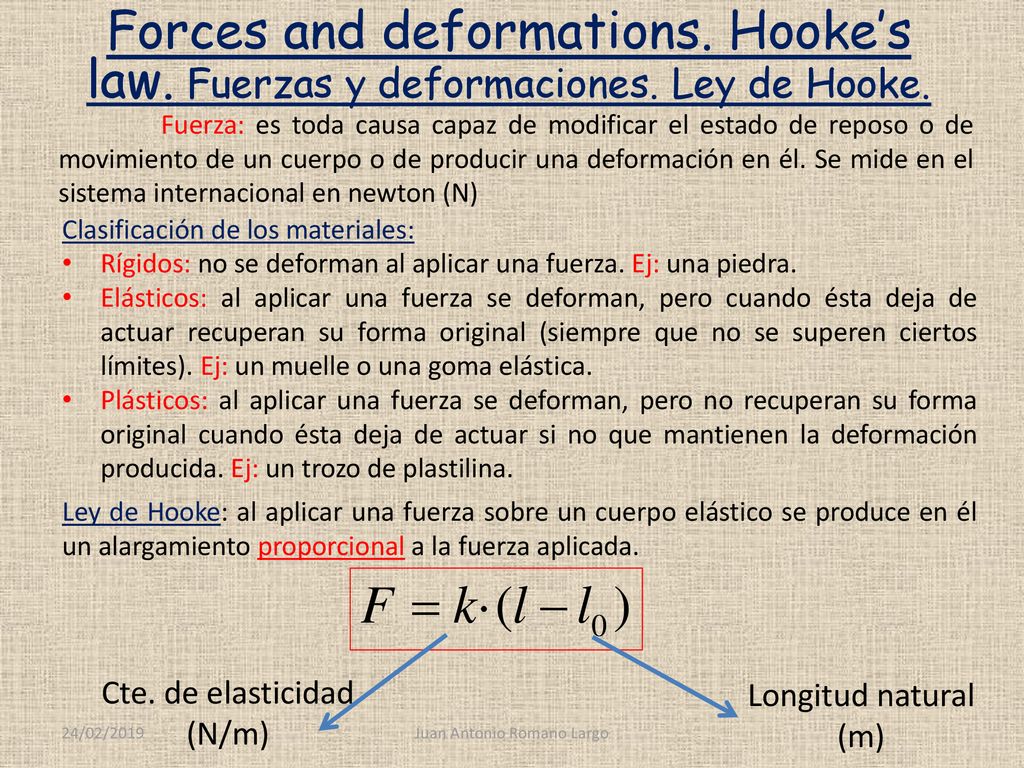

Forces and deformations. Hooke’s law. Fuerzas y deformaciones
Forces and deformations. Hooke’s law. Fuerzas y deformaciones. Ley de Hooke. 24/02/2019 Fuerza: es toda causa capaz de modificar el estado de reposo o de movimiento de un cuerpo o de producir una deformación en él. Se mide en el sistema internacional en newton (N) Clasificación de los materiales: Rígidos: no se deforman al aplicar una fuerza. Ej: una piedra. Elásticos: al aplicar una fuerza se deforman, pero cuando ésta deja de actuar recuperan su forma original (siempre que no se superen ciertos límites). Ej: un muelle o una goma elástica. Plásticos: al aplicar una fuerza se deforman, pero no recuperan su forma original cuando ésta deja de actuar si no que mantienen la deformación producida. Ej: un trozo de plastilina. Ley de Hooke: al aplicar una fuerza sobre un cuerpo elástico se produce en él un alargamiento proporcional a la fuerza aplicada. Cte. de elasticidad (N/m) Longitud natural (m) 24/02/2019 Juan Antonio Romano Largo
4
Movement magnitudes. Magnitudes del movimiento.
Representation and mesurement. Representación y medida. Dinamómetro: es el aparato utilizado para medir fuerzas. Consiste en un muelle que se alarga al aplicar una fuerza que se mide en una escala, en newton, previamente calibrada. Elementos de una fuerza: Punto de aplicación: el lugar donde se aplica la fuerza. Módulo: el valor numérico de la fuerza expresado en newton. Dirección: la inclinación de la fuerza. Sentido: dentro de una dirección tenemos dos sentidos opuestos. Movement magnitudes. Magnitudes del movimiento. Un cuerpo está en movimiento cuando su posición respecto a un sistema de referencia cambia al pasar el tiempo. En caso contrario diremos que está en reposo. El movimiento siempre es relativo a la posición del observador. 24/02/2019 Juan Antonio Romano Largo
5
Juan Antonio Romano Largo
Trayectoria Es la línea imaginaria (recta o curva) que describe un móvil cuando se desplaza. Origen Es el punto que se toma como referencia para el estudio del movimiento. Posición (x) Es el punto donde se encuentra el móvil en un instante de tiempo dado. Se mide en metros en el S.I. Desplazamiento (Dx = x-x0) Es la diferencia entre la posición final y la inicial del móvil. Se mide en metros. Espacio recorrido (s) Es la distancia recorrida por el móvil, medida sobre la trayectoria. En general no tiene porque coincidir con el desplazamiento. 24/02/2019 Juan Antonio Romano Largo
6
RUM and space-time graphics. MRU y gráficas espacio-tiempo.
Velocidad relación entre el espacio recorrido por un móvil y el tiempo que tarda en recorrerlo. Se mide en m/s. Velocidad media (Vm) se calcula dividiendo el espacio recorrido entre el tiempo. Velocidad instantánea (v) es la que lleva el móvil en un instante de tiempo dado. En la gráfica espacio-tiempo se representa en el eje Y el espacio recorrido por el objeto y en el eje X el tiempo transcurrido. En el MRU se trata de líneas rectas que suben si el objeto se aleja del origen, bajan si se acerca o se mantienen horizontales si está parado. 24/02/2019 Juan Antonio Romano Largo
7
RUMA and speed-time graphics. MRUA y gráficas velocidad-tiempo.
Aceleración relación entre el cambio en la velocidad de un móvil y el tiempo. Se mide en m/s2. Aceleración media (am) es el cociente entre la variación de la velocidad y el tiempo necesario para variarla. Aceleración instantánea (a)es la que tiene el móvil en un instante de tiempo dado. En la gráfica velocidad-tiempo se representa en el eje Y la velocidad del objeto y en el eje X el tiempo transcurrido. En el MRUA se trata de líneas rectas que suben si el objeto acelera, bajan si se frena o se mantienen horizontales si lleva velocidad constante. 24/02/2019 Juan Antonio Romano Largo
8

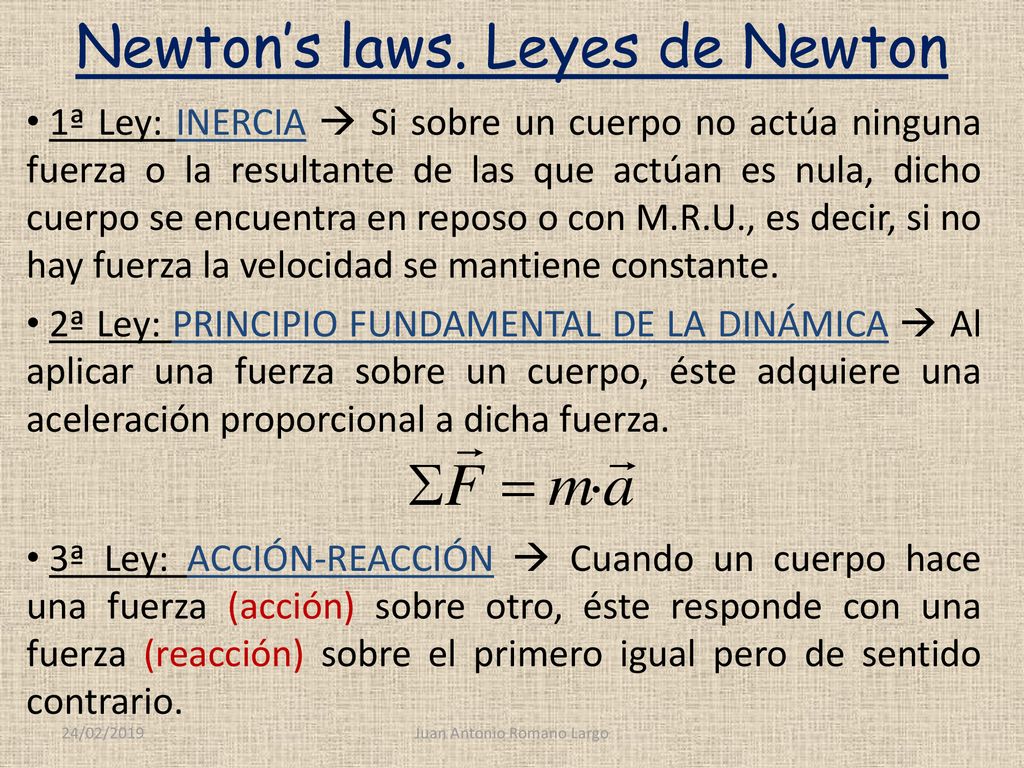

Newton’s laws. Leyes de Newton
1ª Ley: INERCIA Si sobre un cuerpo no actúa ninguna fuerza o la resultante de las que actúan es nula, dicho cuerpo se encuentra en reposo o con M.R.U., es decir, si no hay fuerza la velocidad se mantiene constante. 2ª Ley: PRINCIPIO FUNDAMENTAL DE LA DINÁMICA Al aplicar una fuerza sobre un cuerpo, éste adquiere una aceleración proporcional a dicha fuerza. 3ª Ley: ACCIÓN-REACCIÓN Cuando un cuerpo hace una fuerza (acción) sobre otro, éste responde con una fuerza (reacción) sobre el primero igual pero de sentido contrario. 24/02/2019 Juan Antonio Romano Largo
