1 Balance de Carga Adaptable bajo Cómputo Paralelo en Clusters
Miguel A. Castro García Directores Jorge Buenabad Chávez (CINVESTAV) Graciela Román Alonso (UAMI)

2 Seminario de Doctorado 2003 Sección Computación
Contenido Antecedentes Planteamiento del problema Objetivo Soluciones reportadas por otros autores Soluciones propuestas en la investigación Resultados Publicaciones Trabajo futuro y conclusiones 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

3 Seminario de Doctorado 2003 Sección Computación
Antecedentes (1) Demanda de cómputo Predicción del clima Evolución de galaxias 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

4 Seminario de Doctorado 2003 Sección Computación
Antecedentes (2) Cómputo paralelo 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

5 Seminario de Doctorado 2003 Sección Computación
Antecedentes (3) Taxonomía de Flynn SIMD (Single Instruction Multiple Data) Aplicaciones específicas Arreglos de procesadores específicos Una unidad de control Costo Alto MIMD (Multiple Instruction Multiple Data) Aplicaciones generales Hardware de comunicación específico Altamente Costosas Varias unidades de control Alguien se debe encargar de la asignación de carga 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

6 Seminario de Doctorado 2003 Sección Computación
Antecedentes (4) Arquitecturas MIMD Shared Memory Multiprocessor System Pentium “quad pack”, Cray T3E Message-Passing Multicomputer Intel Paragon, IBM SP-2 Distributed Shared Memory AP3000 Fujitsu Modelos de programación Memoria compartida Intercambio de mensajes 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

7 Seminario de Doctorado 2003 Sección Computación
Clusters Arquitectura Características Precio menor Componentes de propósito general Escalables 2 pacífico2 8 pacífico8 9 pacífico9 bus Linux 1 pacífico1 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

8 Seminario de Doctorado 2003 Sección Computación

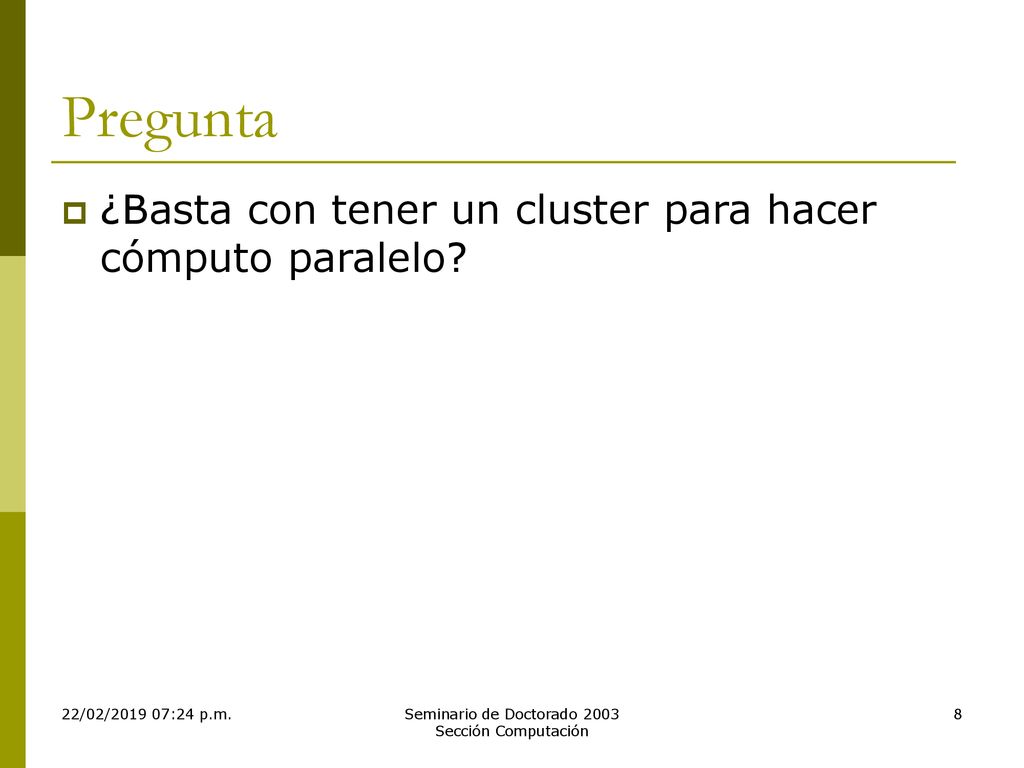

Pregunta ¿Basta con tener un cluster para hacer cómputo paralelo? 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

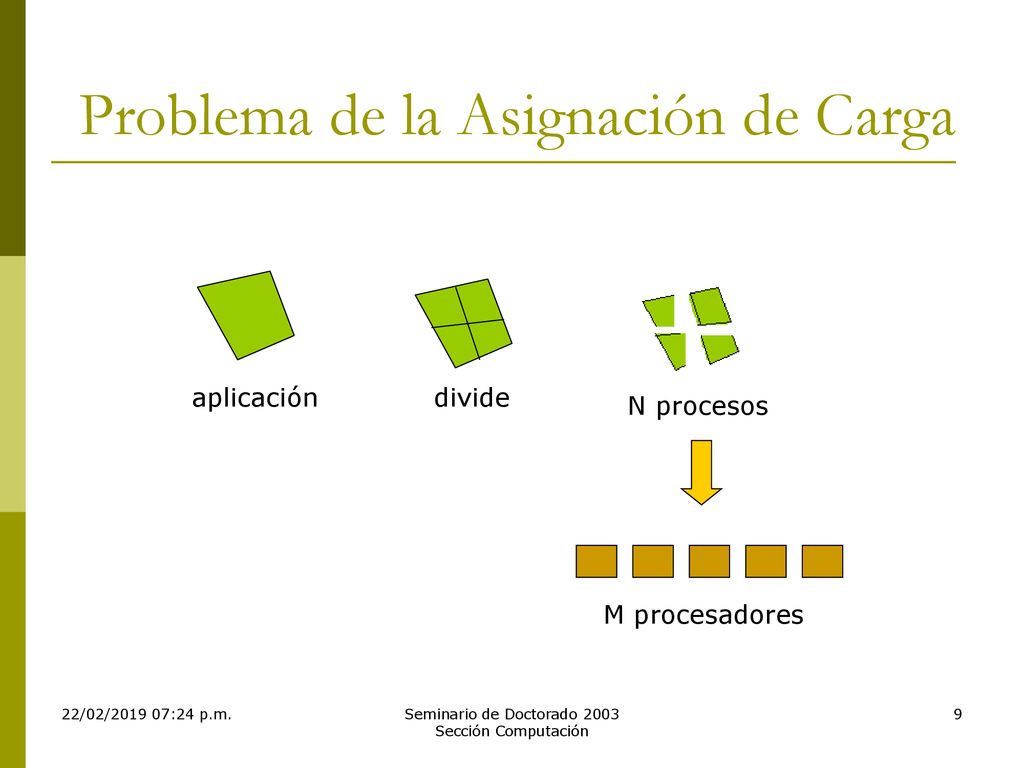

9 Problema de la Asignación de Carga
aplicación divide N procesos M procesadores 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

10 Problema de la Asignación de Carga
Conjunto de datos de la aplicación divide N datos M procesadores 1 proceso por procesador 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

11 Seminario de Doctorado 2003 Sección Computación
Tipos de Asignación (1) Características de la aplicación Características de la arquitectura Ej. Suma de matrices Asignación Estática 1 1 1 2 2 2 4 4 4 6 6 6 + = 5 5 5 8 8 8 1 1 1 2 2 2 4 4 4 6 6 6 + = 5 5 5 8 8 8 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

12 Seminario de Doctorado 2003 Sección Computación
Tipos de Asignación (2) Uso del procesador de manera no determinista Cluster heterogéneo Multiusuario Asignación Dinámica 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

13 Ejemplo de una aplicación paralela
Se tiene un conjunto de datos Se dividen los datos equitativamente entre los nodos Repite { Hacer cálculos sobre los datos Se comunican todos en un punto } Pero…… La cantidad de datos aumenta o disminuye El tiempo de procesamiento de cada dato es diferente 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

14 Seminario de Doctorado 2003 Sección Computación
Balance de carga (1) Definición Redistribución de tareas balanceando la carga de los nodos para lograr un mejor rendimiento 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

15 Seminario de Doctorado 2003 Sección Computación
Balance de carga (2) Elemento de información Elemento de control tipo de elementos  tipo de algoritmo global parcial centralizado distribuido 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

16 Seminario de Doctorado 2003 Sección Computación
Balance de carga (3) Métricas Frecuencia de colecta de información 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

17 Seminario de Doctorado 2003 Sección Computación

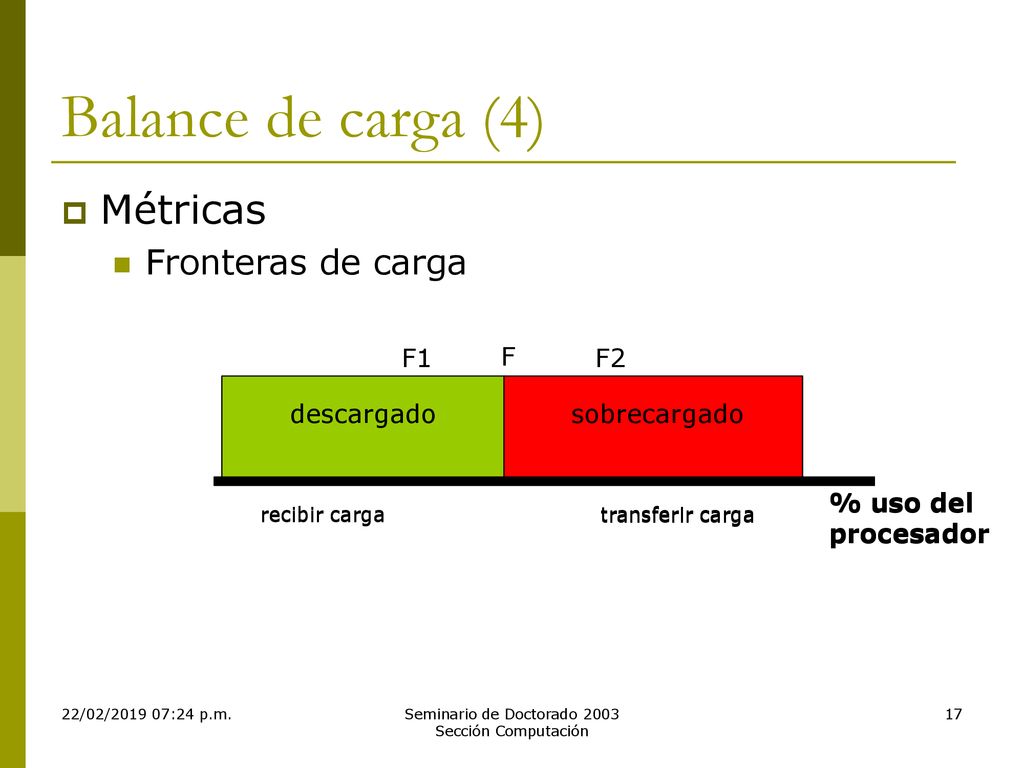

Balance de carga (4) Métricas Fronteras de carga F1 F F2 descargado sobrecargado % uso del procesador recibir carga transferir carga descargado carga normal sobrecargado % uso del procesador recibir carga transferir carga 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

18 Seminario de Doctorado 2003 Sección Computación
Balance de carga (5) Algoritmo adaptable Automático Tiempo de ejecución descargado carga normal sobre cargado F1 F1 F2 descargado carga normal sobrecargado % uso del procesador 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

19 Seminario de Doctorado 2003 Sección Computación
Parámetros Frecuencia de colecta de información Fronteras de carga 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

20 Seminario de Doctorado 2003 Sección Computación
Objetivo Desarrollo de un servicio de balance de datos adaptable en clusters para aplicaciones irregulares: Adaptive Load Balancing Service (ALBS) 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

21 Soluciones reportadas por otros autores
Herramientas que hacen balance Nivel Tipo de carga Tipo de algoritmo Info Control Adaptable Prog. Paralela MOSIX S.O procesos parcial distribuido √ X PVM aplicación centralizado MPI ATHAPASCAN hilos global ZOLTAN datos varios POOGAL 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

22 Seminario de Doctorado 2003 Sección Computación

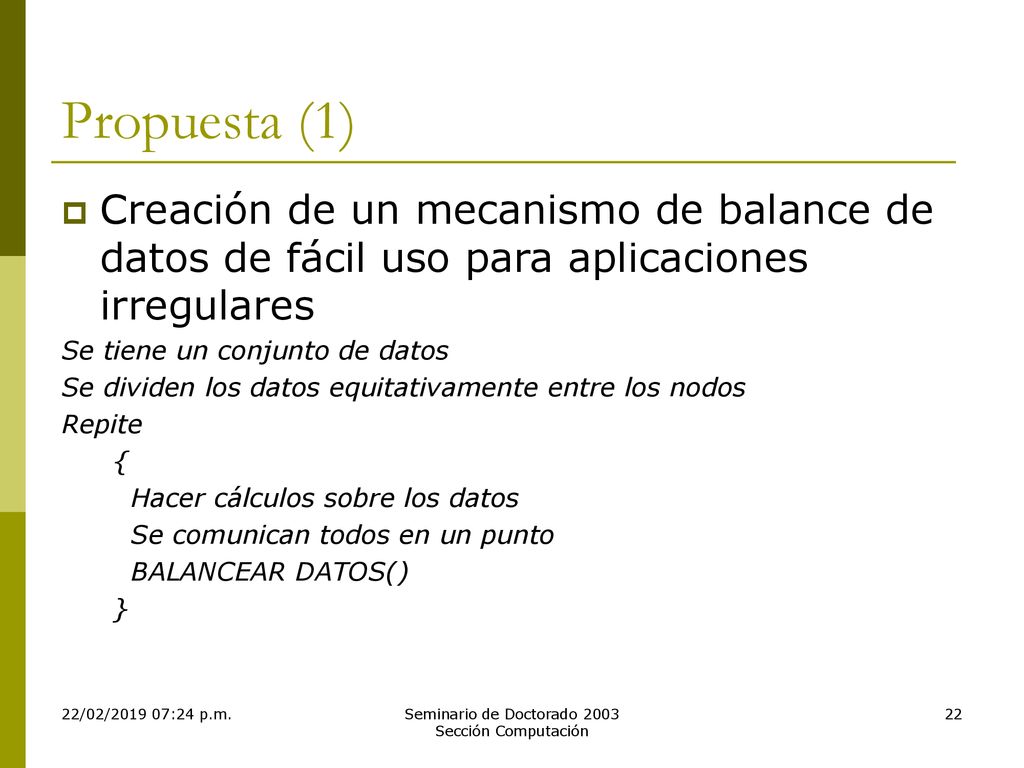

Propuesta (1) Creación de un mecanismo de balance de datos de fácil uso para aplicaciones irregulares Se tiene un conjunto de datos Se dividen los datos equitativamente entre los nodos Repite { Hacer cálculos sobre los datos Se comunican todos en un punto BALANCEAR DATOS() } 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

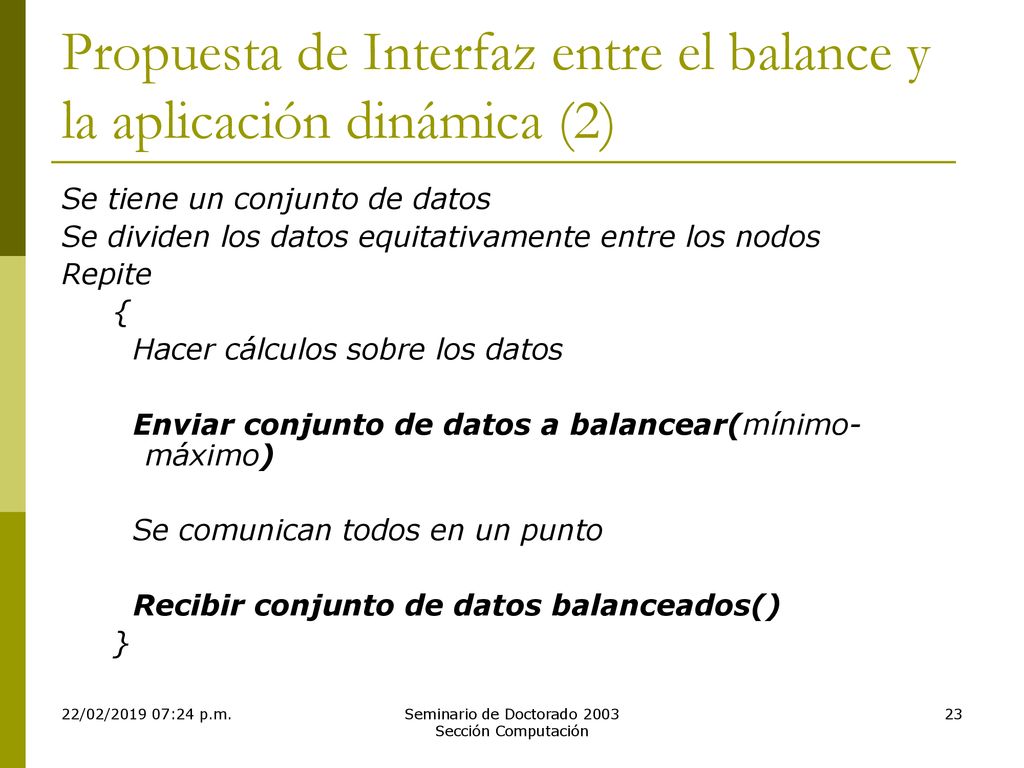

23 Propuesta de Interfaz entre el balance y la aplicación dinámica (2)
Se tiene un conjunto de datos Se dividen los datos equitativamente entre los nodos Repite { Hacer cálculos sobre los datos Enviar conjunto de datos a balancear(mínimo-máximo) Se comunican todos en un punto Recibir conjunto de datos balanceados() } 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

24 Propuesta del mecanismo de balance
Aplicación Distribuidor Contabilizador Administrador Estado de carga local Nodo descargado Datos Nodo A Nodo B Estados de carga remota 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

25 Plataforma de comparación
MPI Balance de procesos Athapascan Balance de hilos Sincronización ALBS (Adaptive Load Balancing Service) Balance datos 1 proceso por procesador Paso de Mensajes 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

26 Seminario de Doctorado 2003 Sección Computación
Resultados (1) Algoritmo evolutivo paralelo 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

27 Seminario de Doctorado 2003 Sección Computación
Resultados (2) Algoritmo evolutivo paralelo 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

28 Seminario de Doctorado 2003 Sección Computación
Publicaciones Servicio de balance de carga, LAFMI, Primera Escuela Franco-Mexicana de Sistemas Distribuidos, Jalapa Ver. (2002) Integration of a Load Balancing Mechanism into a Parallel Evolutionary Algorithm(ISSADS 2004), Guadalajara Jal. (consideración) Load Balancing for Image Processing Applications (PDCS 2004), San Francisco Cal.(proceso) 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

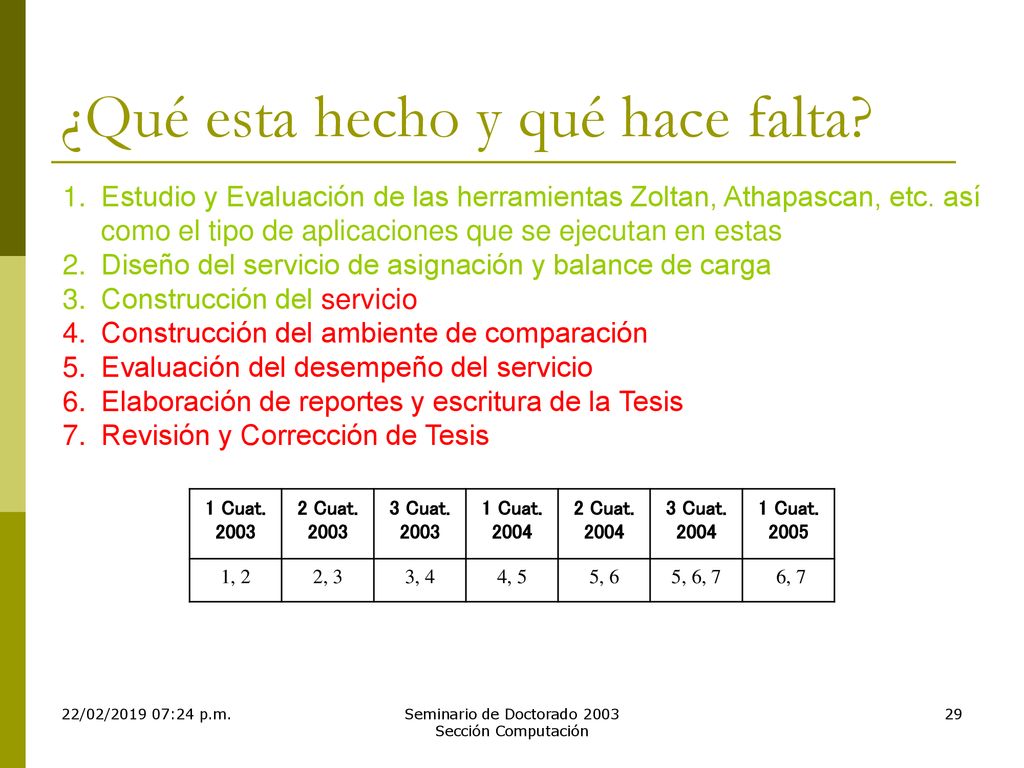

29 ¿Qué esta hecho y qué hace falta?
Estudio y Evaluación de las herramientas Zoltan, Athapascan, etc. así como el tipo de aplicaciones que se ejecutan en estas Diseño del servicio de asignación y balance de carga Construcción del servicio Construcción del ambiente de comparación Evaluación del desempeño del servicio Elaboración de reportes y escritura de la Tesis Revisión y Corrección de Tesis 1 Cuat. 2003 2 Cuat. 2003 3 Cuat. 2003 1 Cuat. 2004 2 Cuat. 2004 3 Cuat. 2004 1 Cuat. 2005 1, 2 2, 3 3, 4 4, 5 5, 6 5, 6, 7 6, 7 22/02/ :24 p.m. Seminario de Doctorado Sección Computación

30 Seminario de Doctorado 2003 Sección Computación
Conclusiones Se presentó una propuesta de balance de datos para aplicaciones irregulares Es conveniente tener un servicio adaptable de balance de carga El servicio se puede extender a otro tipo de aplicaciones Se consideró una plataforma de comparación en base a balance de procesos, hilos y datos para aplicaciones irregulares 22/02/ :24 p.m. Seminario de Doctorado Sección Computación
