1 SHRINGCAGE STOPING

2 SHRINKAGE STOPING  Consiste en excavar el mineral por tajadas horizontales en unasecuencia ascendente partiendo de la base del caserónse utiliza el mineral quebrado como piso de trabajo para seguirexplotando de manera ascendente.  Las cámaras son explotadas mediante un proceso de rebanadas ascendentes.

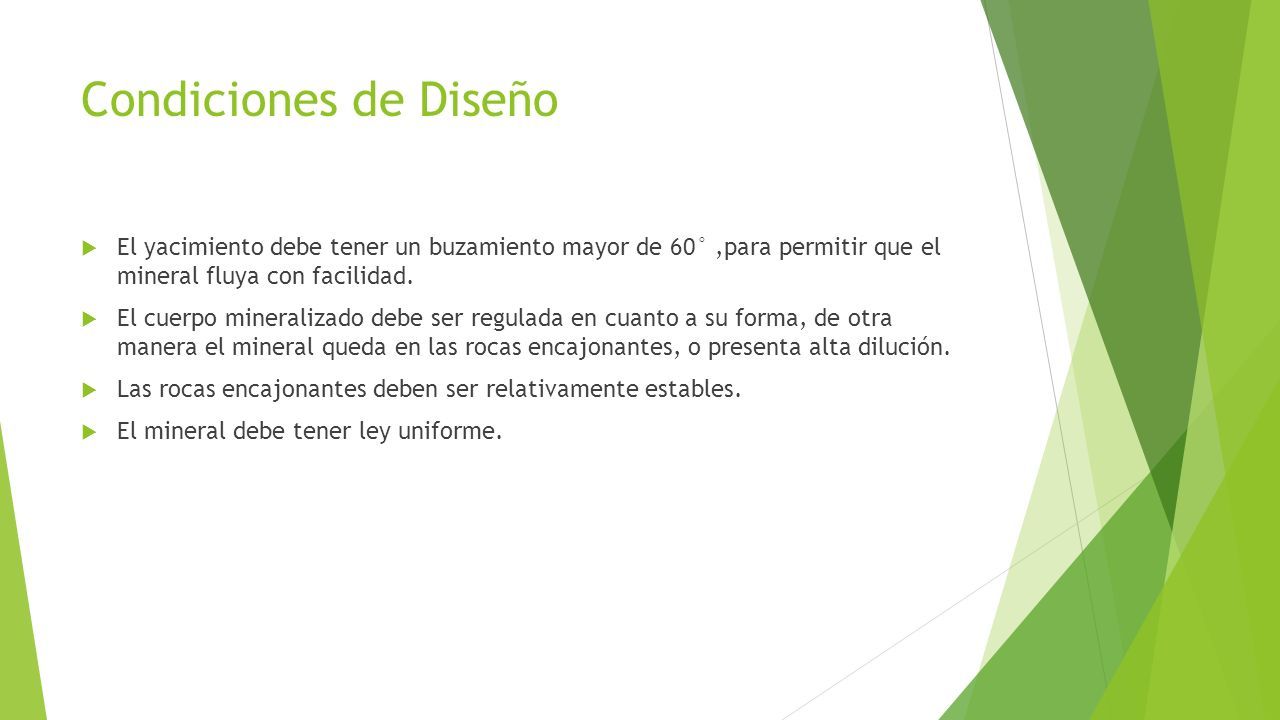

3 Condiciones de Diseño  El yacimiento debe tener un buzamiento mayor de 60°,para permitir que el mineral fluya con facilidad.  El cuerpo mineralizado debe ser regulada en cuanto a su forma, de otra manera el mineral queda en las rocas encajonantes, o presenta alta dilución.  Las rocas encajonantes deben ser relativamente estables.  El mineral debe tener ley uniforme.

4 APLICACION  Se aplica generalmente a vetas angostas de 1.2 a 30 m o a cuerposdonde otros métodos son técnica o económicamente inviablesHabitualmente un 35% del mineral abatido puede ser extraído antesde completar la totalidad de la perforación y voladura de la cámara,puesto que corresponde al esponjamiento y al necesario espacio detrabajo. Consecuentemente no puede obtenerse beneficio alguno delmineral restante hasta que no se ha completado la totalidad de laexplotación de la cámara.Cuando el proceso de arranque alcanza el límite pre- establecidosuperior del caserón, cesan las operaciones de perforación ytronadura, y se inicia el vaciado del caserón extrayendo el mineralque ha permanecido almacenado (60 a 70%).  El mineral debe correr libremente y no atascarse en la cámara. El mineral y la roca encajante nodeben contener arcillas ni otros minerales pegajosos susceptibles de crear atascos o de cuelguesen la cámara que dificulten el descenso del mineral. El mineral no debe oxidarse rápidamente,como los que contengan sulfuros, lo cual puede cementar o consolidar el abatido y cerrar lacámara provocando el cuelgue definitivo y la pérdida del mineral arrancado.

5 VOLADURA  Los tiros pueden ser horizontales (1.6 a 4.0 m) overticales (1.6 a 2.4 m) con diámetros de 32 a 38 mm.La tronadura se realiza utilizando ANFO, geles(hidrogeles), slurry (emulsiones).Después de tronar y extraer cada tajada vertical, sedeben subir los accesos (fortificación de accesos conmadera).Entre los sistemas de carguío y transporte enel nivel de extracciónManejo de mineral El sistema tradicional o más antiguoconsiste en el carguío directo del esponjamiento por elnivel de extracción mediante de pequeños carros deferrocarril, mediante buzones instalados en la base delos embudos recolectores.

6 VENTILACION  Ventilación El frente de trabajo se ventilainyectando aire desde la galería detransporte ubicada en la base a través de lachimenea de acceso emplazada en uno delos pilares que flanquean el caserón.El aire viciado se extrae hacia el nivelsuperior por la chimenea emplazada en elotro pilar correspondiente al caserón vecino. FORTIFICACION  Dependiendo de la estabilidad de la rocaencajadora, se recurre normalmente a unapernado parcial o sistemático de lasparedes del caserón. En situaciones demayor inestabilidad se colocan pernos ymalla de acero, o incluso shotcrete. Tambiénes posible dejar algunos pilares de mineralde pequeñas dimensiones.

7 Vaciado  El vaciado es la etapa más peligrosa. Se debe evitareste método si el material se pega o cementa (arcillas)y puede crear colgaduras o arcos. Estas colgaduras pueden ser “deshechas” mediante el uso de agua, explosivos o a mano, lo cual es muy riesgoso. Lascolgaduras son costosas y peligrosas. El vaciado debehacerse sistemático y parejo, para evitar la dilución Parámetros  Características del mineral: mineral competente, queno se oxide ni cemente, bajo en arcillas  Características de roca de caja: competente a moderadamente competente  Forma del depósito: vertical, uniforme en su inclinación y contactoso Inclinación > 55º  Tamaño: o Angosto a moderado espesor (1 a 30 m)o Largo: 15 m en adelante  Ley: moderada a alta

8 VENTAJAS Y DESVENTAJAS

9  Son de simple operación, solo requieren instalación de riel.  Por su relativa seguridad puede usarse en minas de carbón.  Para su operación no se requiere alta inversión.  Su aplicación es limitada a cierto radio de acción y pequeños tonelajes.

10 CONCLUSIONES  En la actualidad la aplicación de este método ha quedado relegada a la llamada minería artesanal.  Se concluye que el método SHRINKAGE STOPING es aplicable principalmente enexplotaciones mineras menores siendo su aplicación complicada y teniendo una bajaproductividad. Este método es intensivo en mano de obra y es poco utilizable en proceso demecanización y se deben tomar medidas previas para su aplicación
