1 Corta

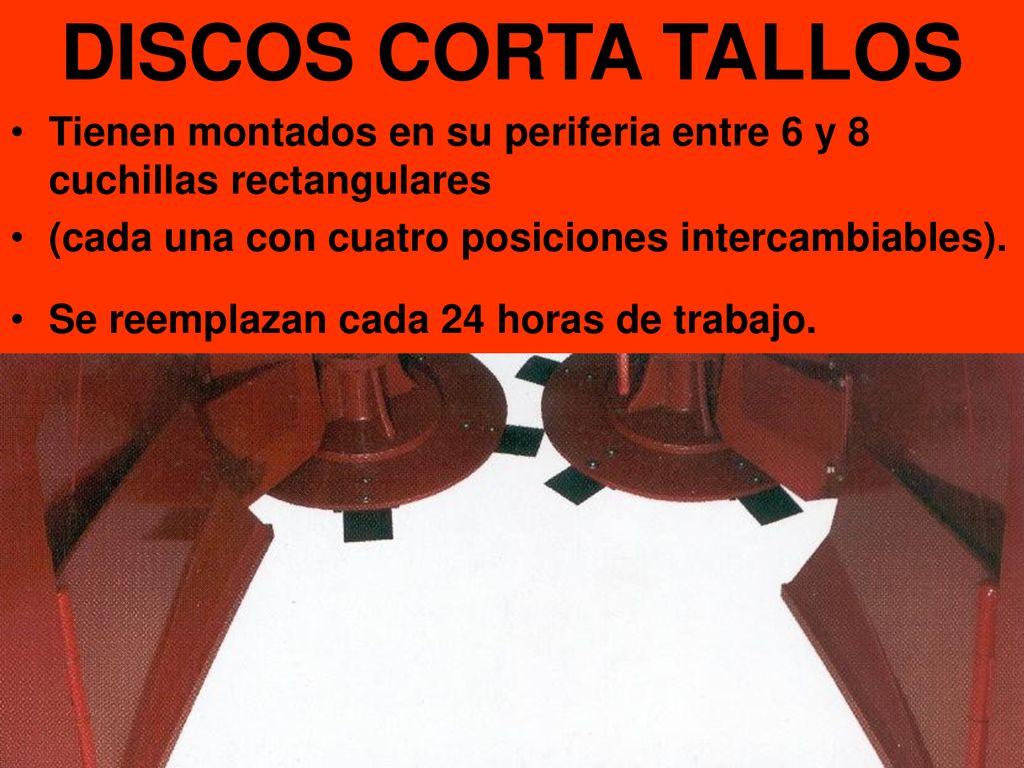

2 DISCOS CORTA TALLOS Tienen montados en su periferia entre 6 y 8 cuchillas rectangulares (cada una con cuatro posiciones intercambiables). Se reemplazan cada 24 horas de trabajo.

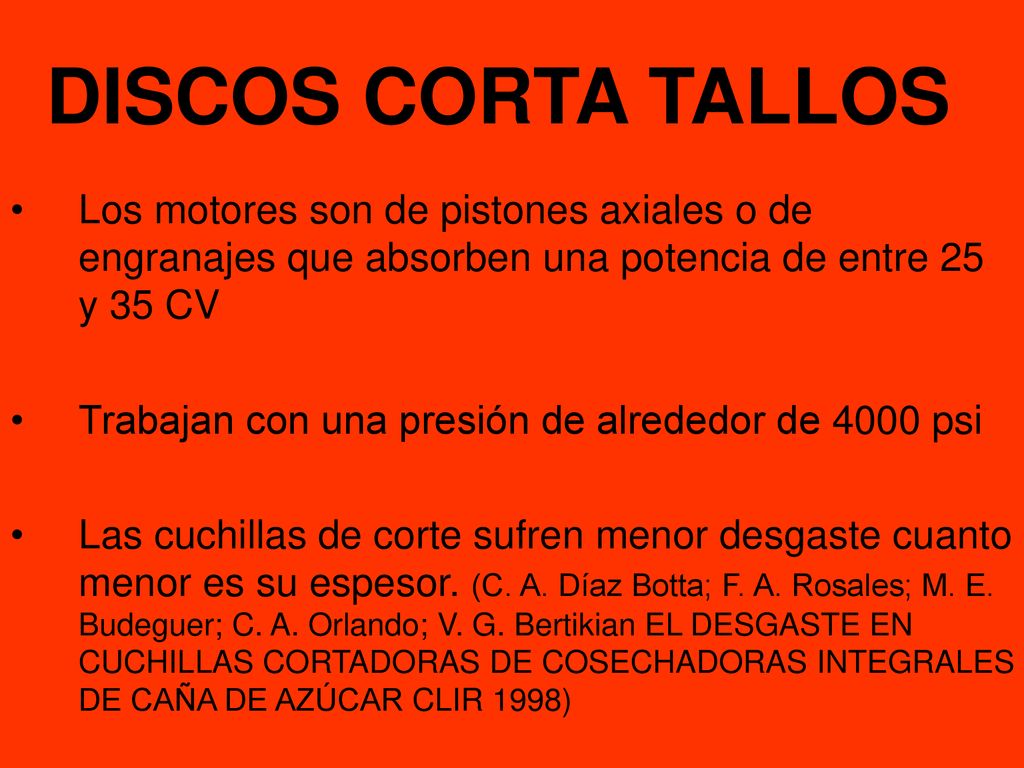

3 DISCOS CORTA TALLOS Los motores son de pistones axiales o de engranajes que absorben una potencia de entre 25 y 35 CV Trabajan con una presión de alrededor de 4000 psi Las cuchillas de corte sufren menor desgaste cuanto menor es su espesor. (C. A. Díaz Botta; F. A. Rosales; M. E. Budeguer; C. A. Orlando; V. G. Bertikian EL DESGASTE EN CUCHILLAS CORTADORAS DE COSECHADORAS INTEGRALES DE CAÑA DE AZÚCAR CLIR 1998)

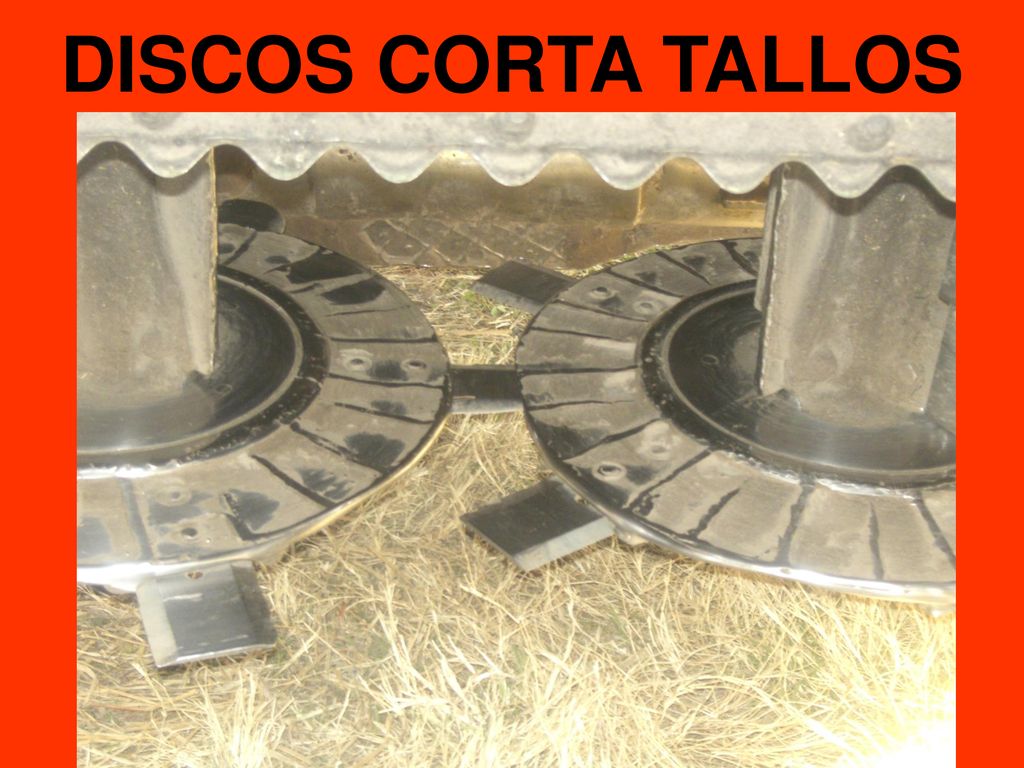

4 DISCOS CORTA TALLOS

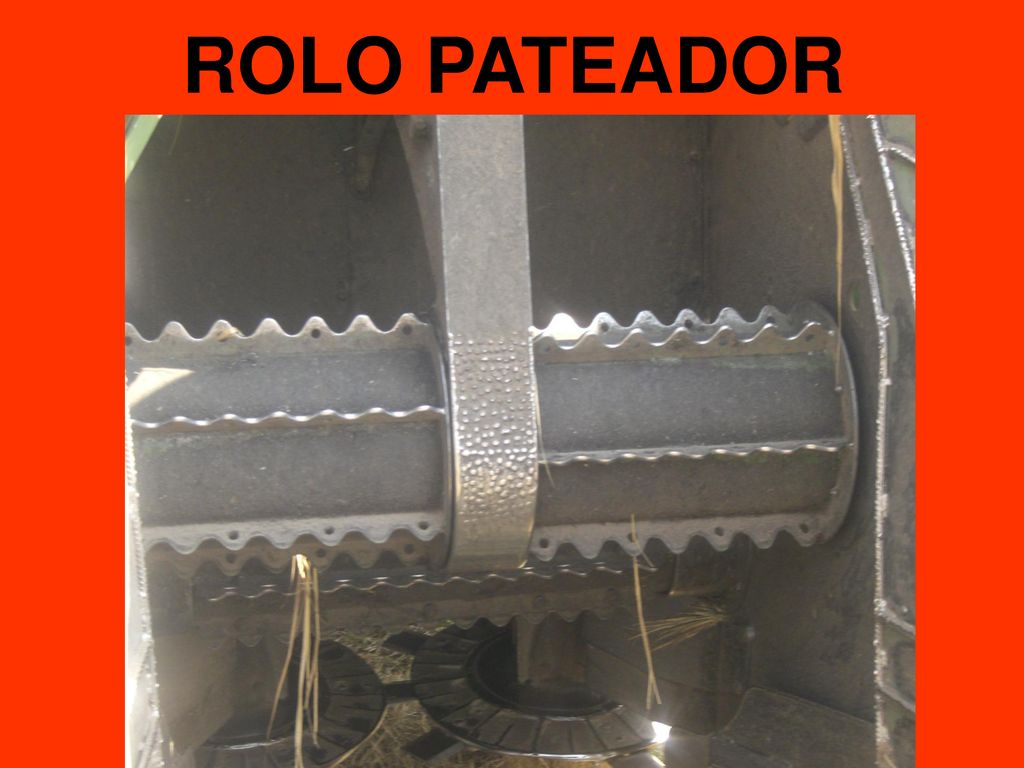

5 ROLO PATEADOR

6

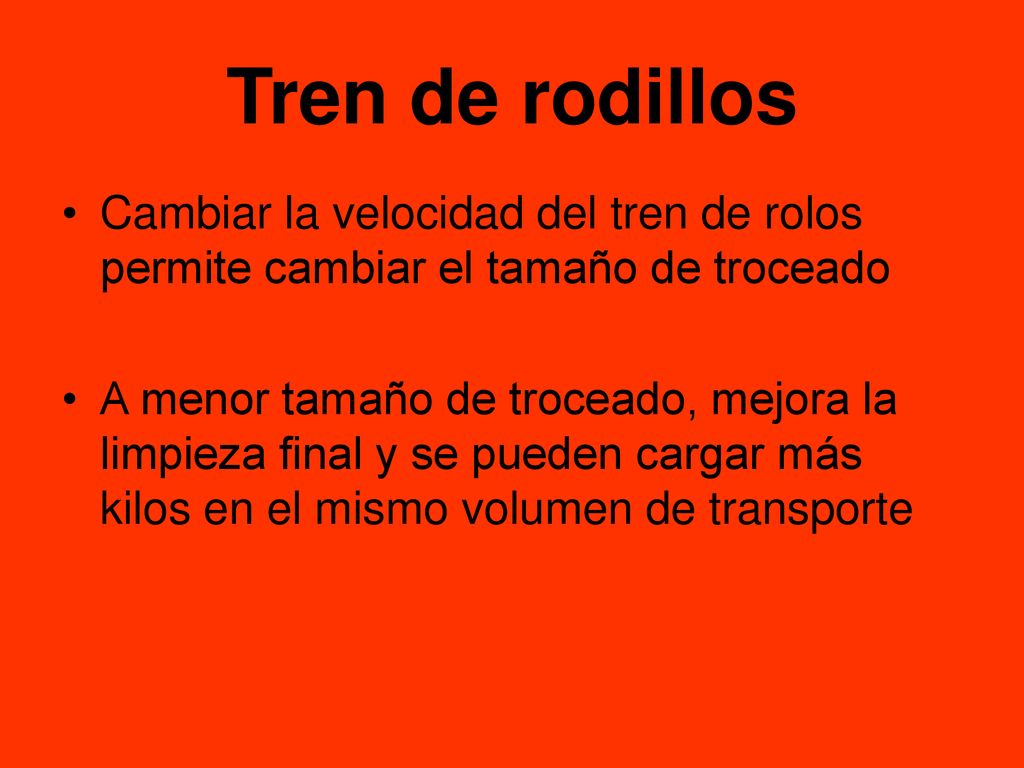

7 Tren de rodillos Cambiar la velocidad del tren de rolos permite cambiar el tamaño de troceado A menor tamaño de troceado, mejora la limpieza final y se pueden cargar más kilos en el mismo volumen de transporte

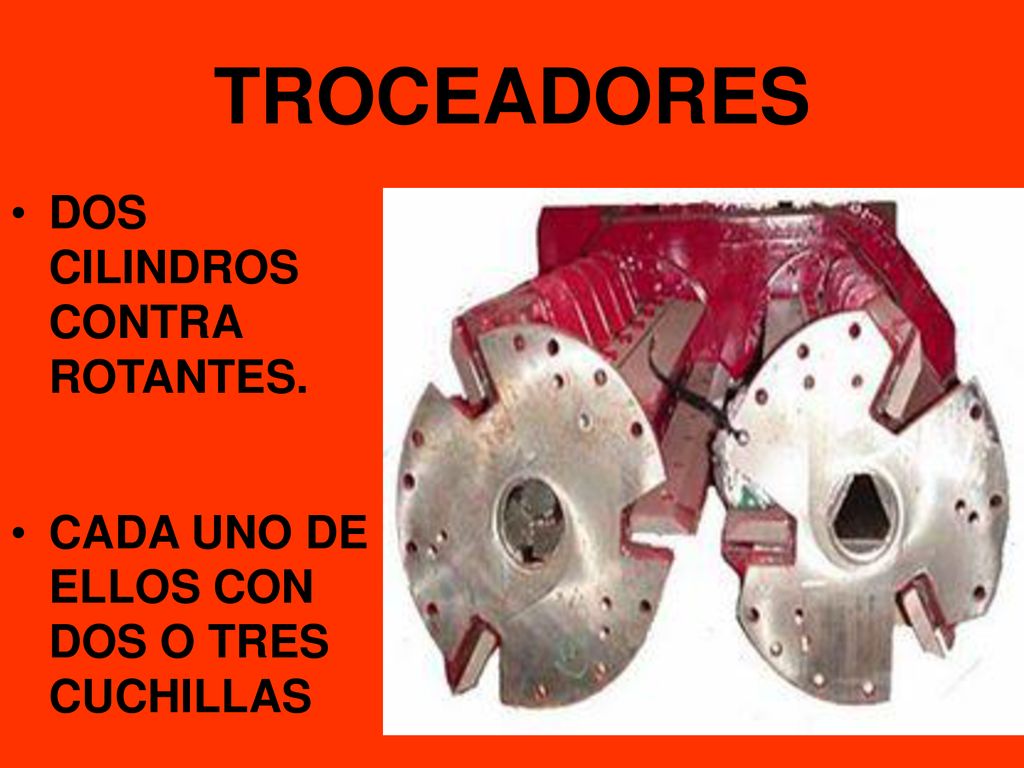

8 TROCEADORES DOS CILINDROS CONTRA ROTANTES.
CADA UNO DE ELLOS CON DOS O TRES CUCHILLAS

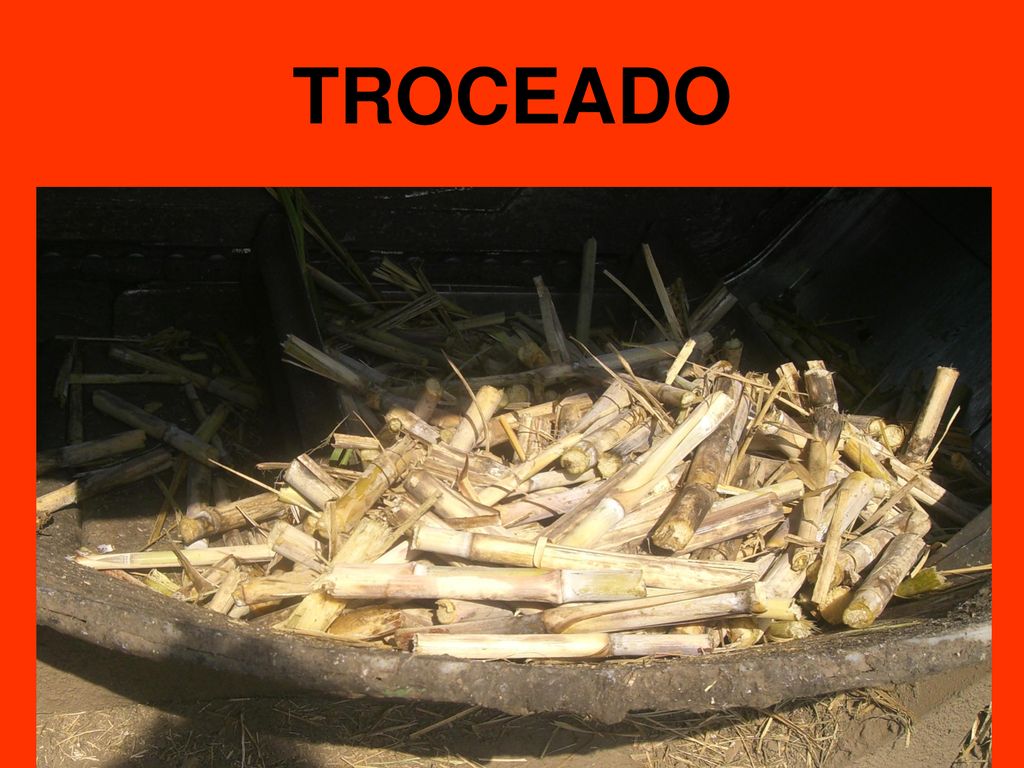

9 TROCEADO

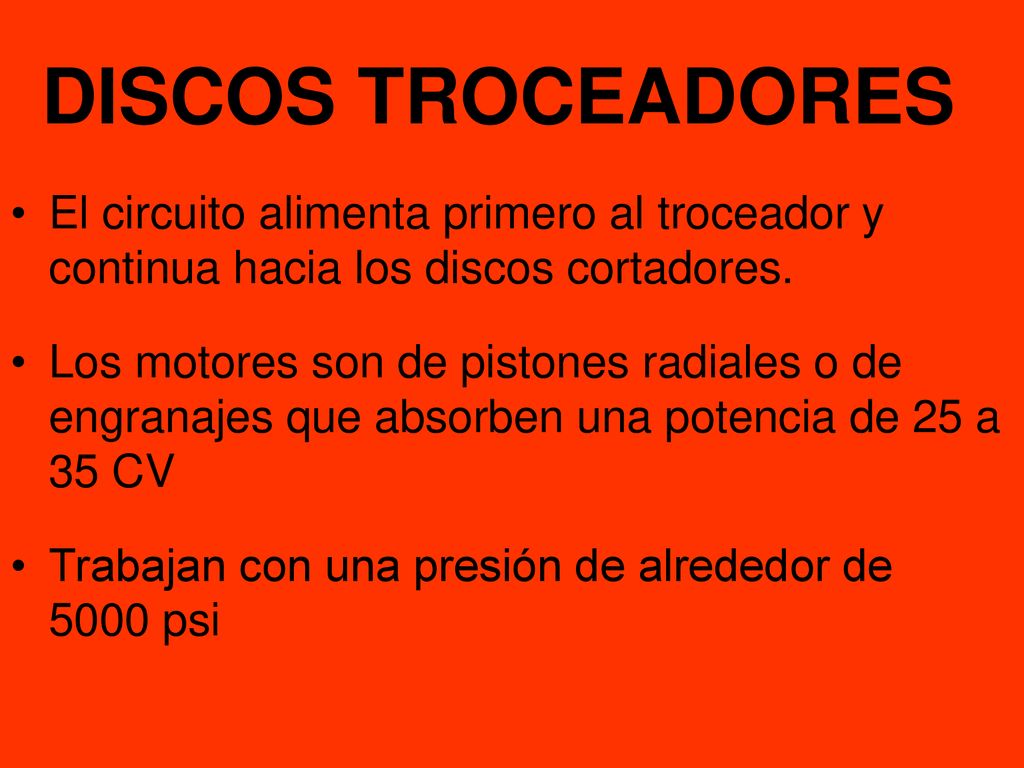

10 DISCOS TROCEADORES El circuito alimenta primero al troceador y continua hacia los discos cortadores. Los motores son de pistones radiales o de engranajes que absorben una potencia de 25 a 35 CV Trabajan con una presión de alrededor de psi

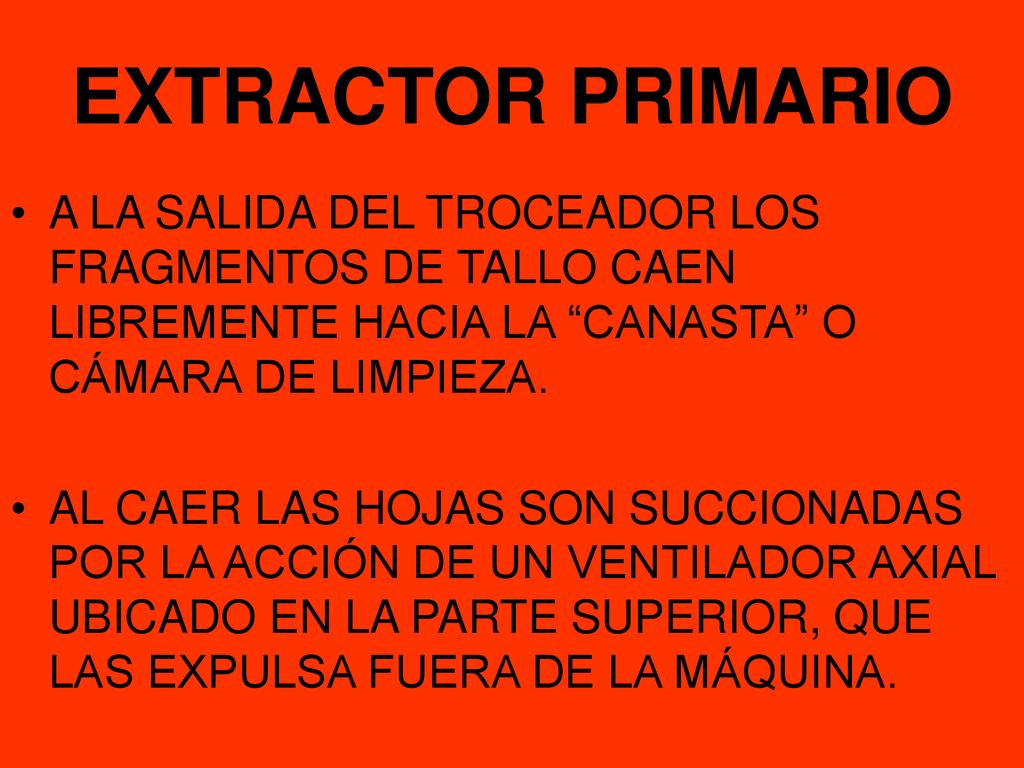

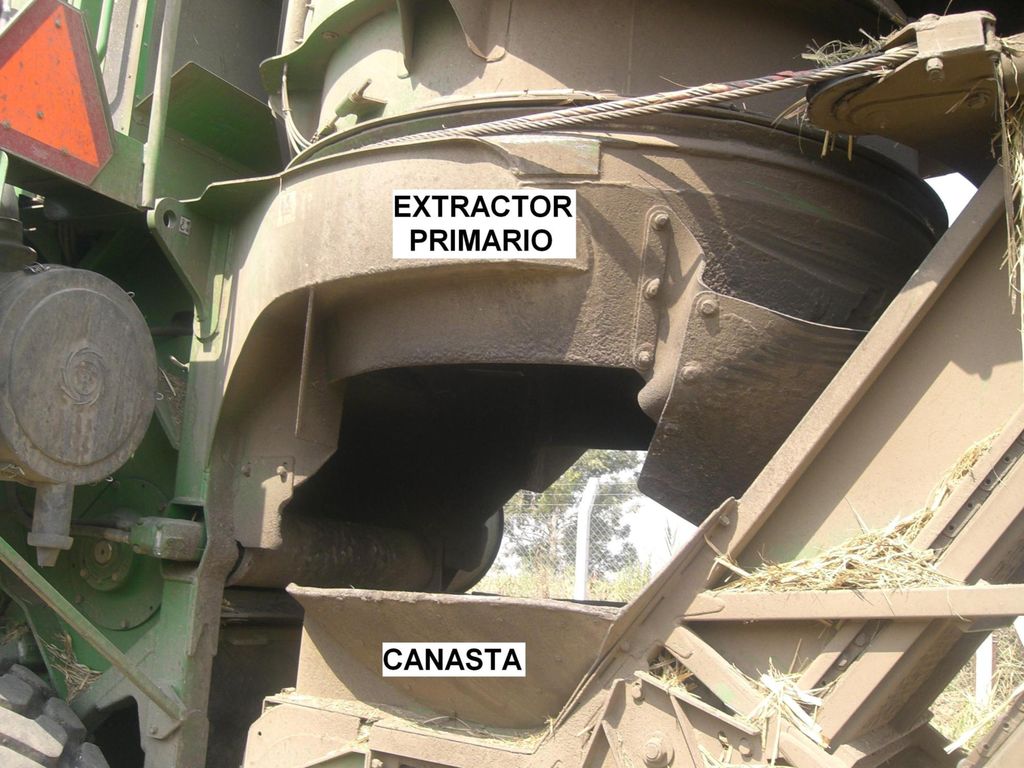

11 EXTRACTOR PRIMARIO A LA SALIDA DEL TROCEADOR LOS FRAGMENTOS DE TALLO CAEN LIBREMENTE HACIA LA “CANASTA” O CÁMARA DE LIMPIEZA. AL CAER LAS HOJAS SON SUCCIONADAS POR LA ACCIÓN DE UN VENTILADOR AXIAL UBICADO EN LA PARTE SUPERIOR, QUE LAS EXPULSA FUERA DE LA MÁQUINA.

12

13
