Documentar, Guardar, Archivar

Presentación del tema: "Documentar, Guardar, Archivar"— Transcripción de la presentación:

1 Documentar, Guardar, Archivar
Indice Pág. Visión Global de Posibilidades de Documentación Documentación de un Bloque Vista Preliminar de Impresión Configuración de Página Otras Posibilidades de Documentación Guardando Programas Averiguar el Tamaño de un Projecto Archivar en Diskette … Copiar un Programa en una Memory Card Almacenando Datos en el Disco Duro Cargar un Programa desde una CPU a una PG Ejercicio: Achivar un Proyecto

2 Visión Global de Posibilidades de Documentación
Nombre de Segmento Comentario de Segmento Comentario de Línea Visión Global del Programa Referencias Cruzadas Asignación de E/A/M/T/Z Checklists Tabla de Símbolos Configuración Configuración de Red Visión Global La imagen muestra las diferentes posibilidades de documentación disponibles. Todas las herramientas de documentación tienen una función de imprimir. Impresora La impresora utilizada para la documentación es la que se encuentra instalada en Windows. Si se desea utilizar una impresora diferente, debe de seleccionarse en el Panel de Control de Windows. DOCPRO El software opcional DOCPRO también se encuentra disponible para documentaciónes superiores y para escribir manuales de cableado.

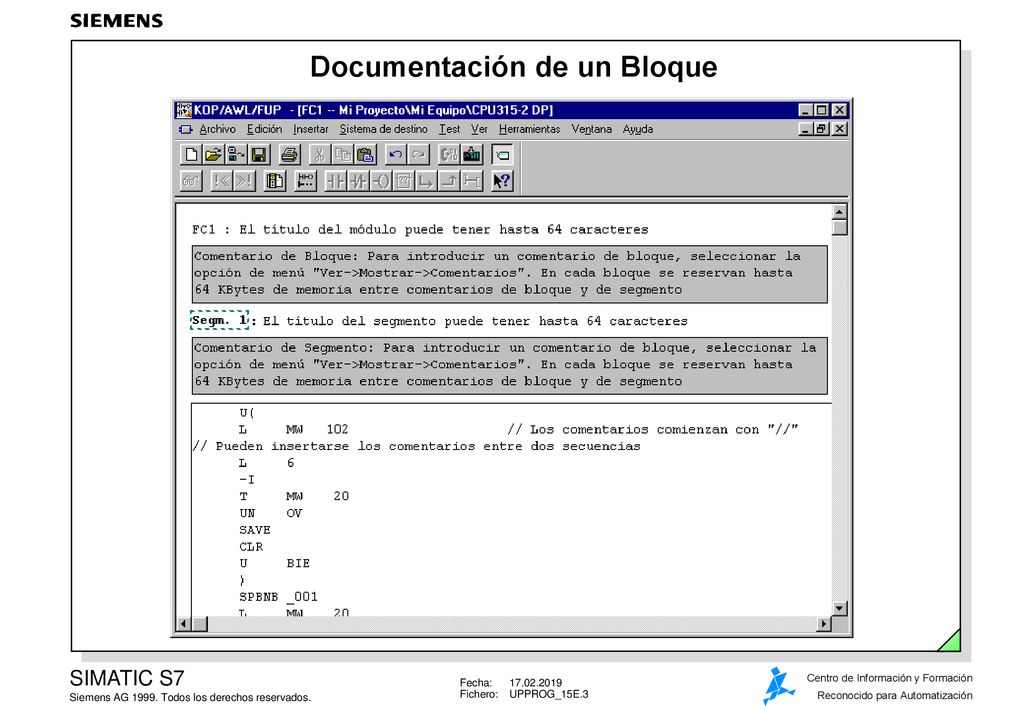

3 Documentación de un Bloque
Comentarios La imagen de arriba muestra las diferentes posibilidades de comentario de que de Bloque dispone un bloque programable (OB, FC, FB). Imprimir Para ejecutar la función Imprimir: • Hacer Click en el icono de Imprimir o • Seleccionar la opción de menú Archivo --> Imprimir. Preparar Página Se puede cambiar la configuración de la impresora, seleccionando la opción de menú Archivo --> Preparar Página.

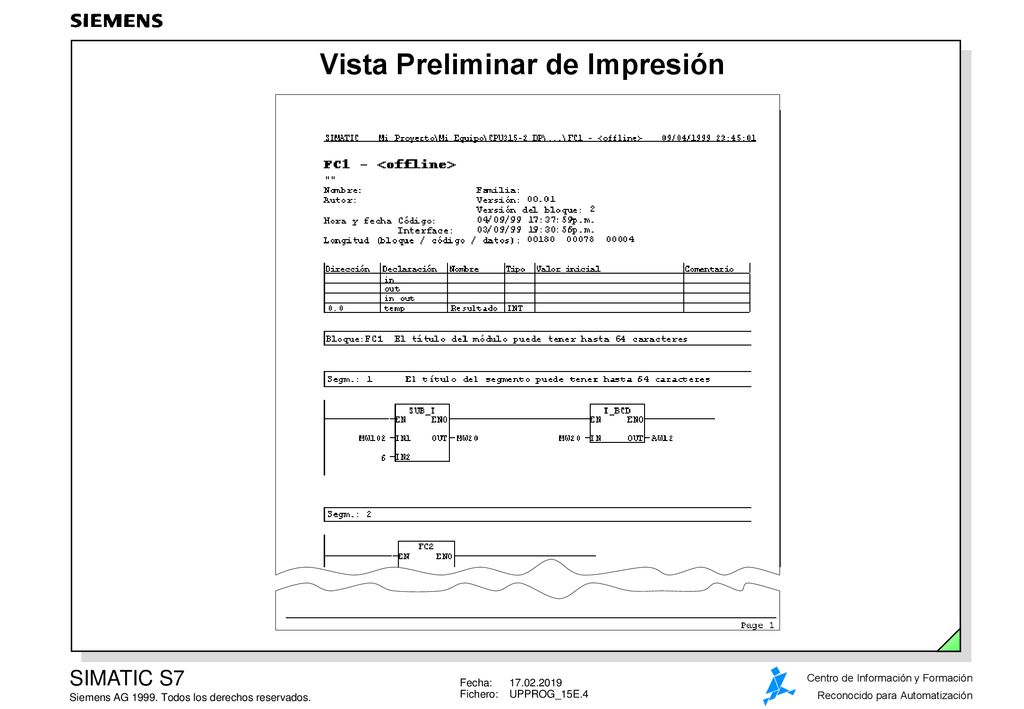

4 Vista Preliminar de Impresión
Presentación Para una vista preliminar de lo que se quiere imprimir, seleccionar la opción de Preliminar menú Archivo -> Prsentación Preliminar. Nota La apariencia de las impresiones de los programas elaborados en KOP dependen de la configuración hecha a través de la opción de menú Herramientas -> Preferencias. Ejemplo: La configuración para la longitud de la dirección de un campo, afecta al número de contactos que pueden aparecer, uno junto a otro, en la impresión, así como al número de caracteres del nombre simbólico del contacto, situado encima de éste.

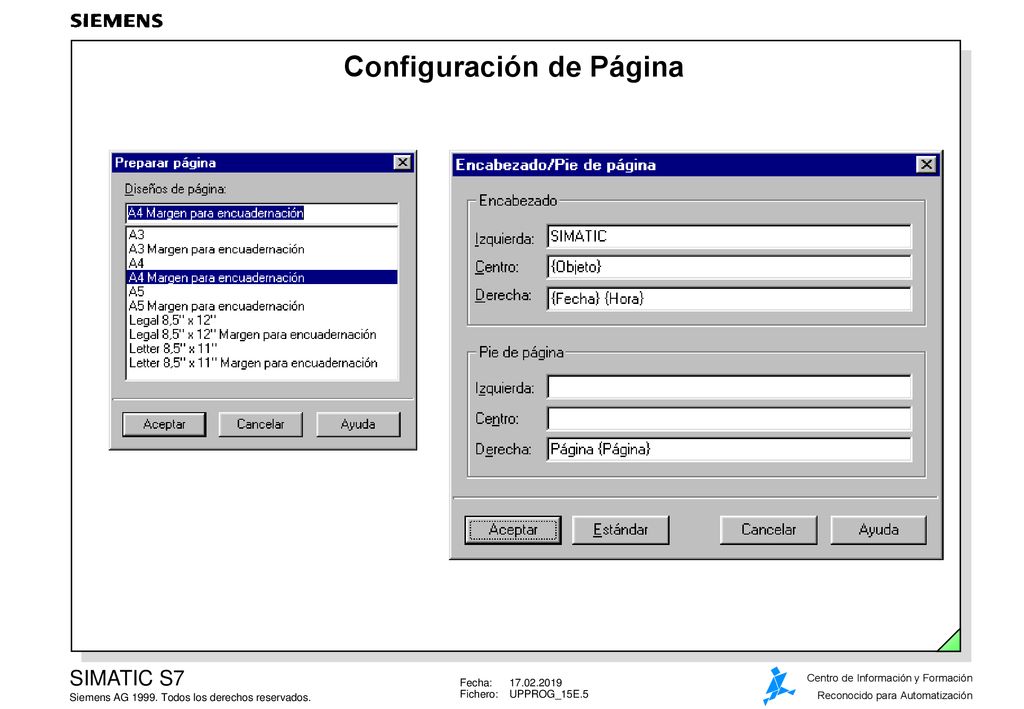

5 Configuración de Página
Preparar Página Al seleccionar la opción de menú Archivo --> Preparar Página, aparece una ventana de diálogo en la que se puede seleccionar el formato de impresión (p.e. formato DIN-A4). Encabezado/ En el Administrador SIMATIC, se puede configurar la cabecera y el pie de Pie de Página página de la documentación y serán válidas en todas las herramientas. Seleccionar la opción de menú Archivo -> Encabezado / Pie de Página para mostrar una ventana de diálogo para introducir los textos que irán como encabezados y pies de página. Los campos para imprimir la fecha actual, el número de página o el nombre del objeto, se suministran en las cabeceras y en los pies de página (p.e. {Fecha} {Hora}, Página {Página}, {Objecto}).

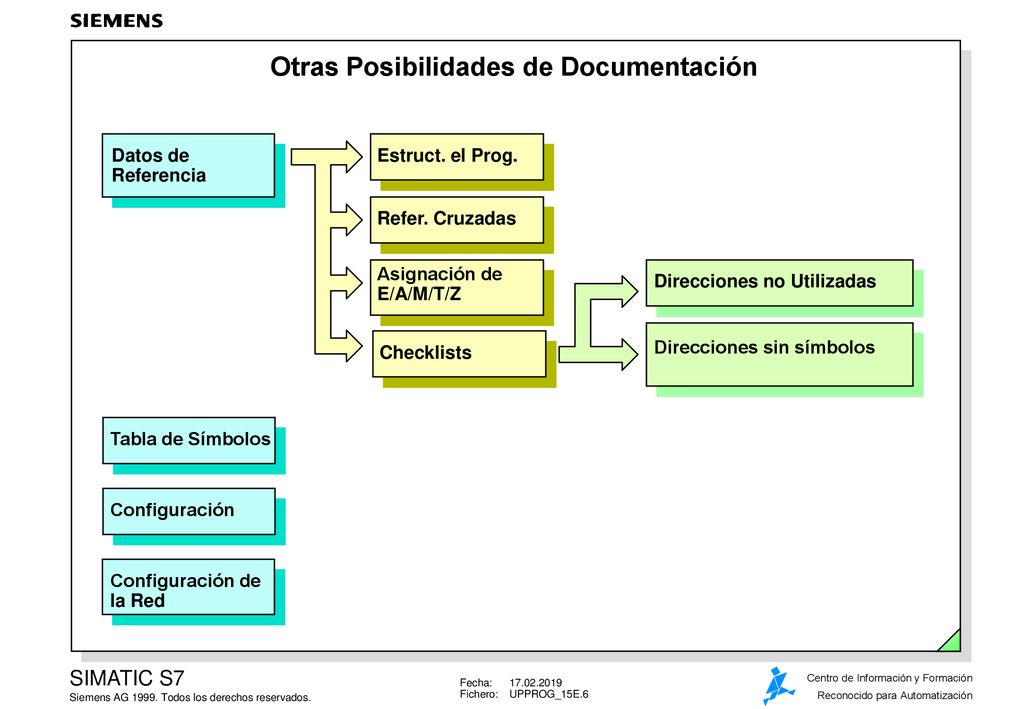

6 Otras Posibilidades de Documentación
Datos de Referencia Estruct. el Prog. Refer. Cruzadas Asignación de E/A/M/T/Z Direcciones no Utilizadas Direcciones sin símbolos Checklists Tabla de Símbolos Datos de Referencia Para poder facilitar la diagnosis de errores, es recomendable imprimir los datos de referencia. Encontrará más información en el capítulo “Diagnosis de Errores". Tabla de Símbolos La Tabla de Símbolos contiene la relación entre la dirección absoluta, el nombre simbólico y el comentario del símbolo. Ver el capítulo "Símbolos" para más información. Configuración La configuración de datos es generada con la herramienta de “Config. HW“. La impresión se realiza en formato de texto. Si se quiere una impresión gráfica, se tiene que copiar el gráfico en el portapapeles y de ahí a otro programa, por ejemploWinword, e imprimirlo. Configuración de Visualiza, de forma gráfica, los equipos de una red con sus correspondientes la Red configuraciones de datos, tales como la dirección MPI. Configuración Configuración de la Red

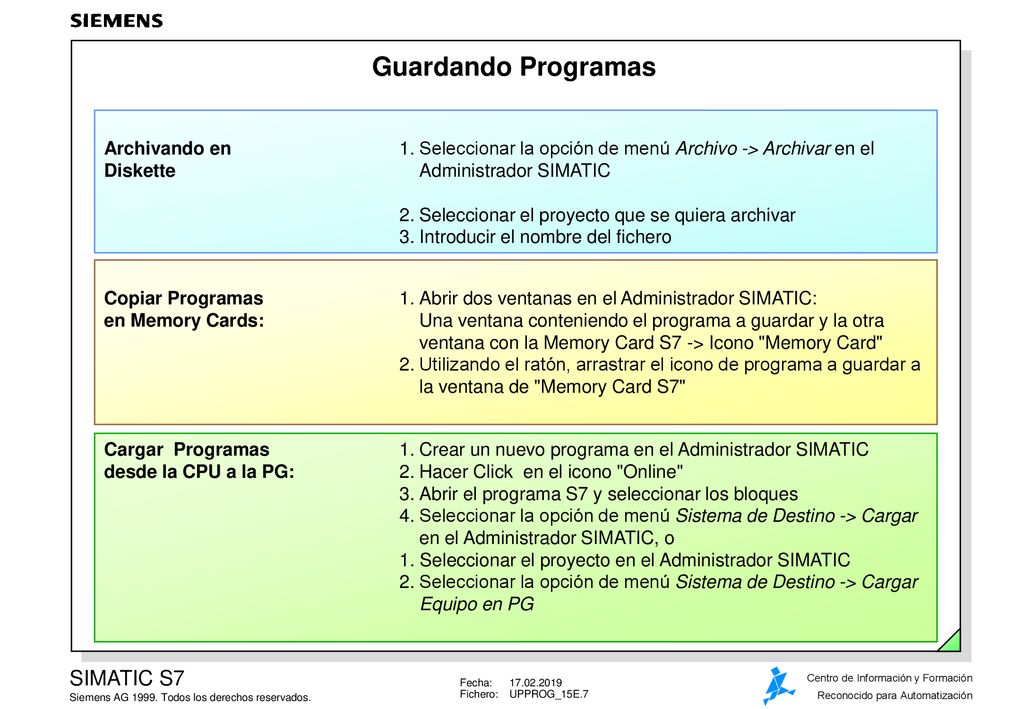

7 Guardando Programas Archivando en 1. Seleccionar la opción de menú Archivo -> Archivar en el Diskette Administrador SIMATIC 2. Seleccionar el proyecto que se quiera archivar 3. Introducir el nombre del fichero Copiar Programas 1. Abrir dos ventanas en el Administrador SIMATIC: en Memory Cards: Una ventana conteniendo el programa a guardar y la otra ventana con la Memory Card S7 -> Icono "Memory Card" 2. Utilizando el ratón, arrastrar el icono de programa a guardar a la ventana de "Memory Card S7" Cargar Programas 1. Crear un nuevo programa en el Administrador SIMATIC desde la CPU a la PG: 2. Hacer Click en el icono "Online" 3. Abrir el programa S7 y seleccionar los bloques 4. Seleccionar la opción de menú Sistema de Destino -> Cargar en el Administrador SIMATIC, o 1. Seleccionar el proyecto en el Administrador SIMATIC 2. Seleccionar la opción de menú Sistema de Destino -> Cargar Equipo en PG Nota Con ciertas CPUs (p.e. CPU 416), se puede cargar el contenido de la memory card en la CPU. Para hacer esto, seleccionar la opción de menú Sistema de Destino -> Copiar RAM en ROM.

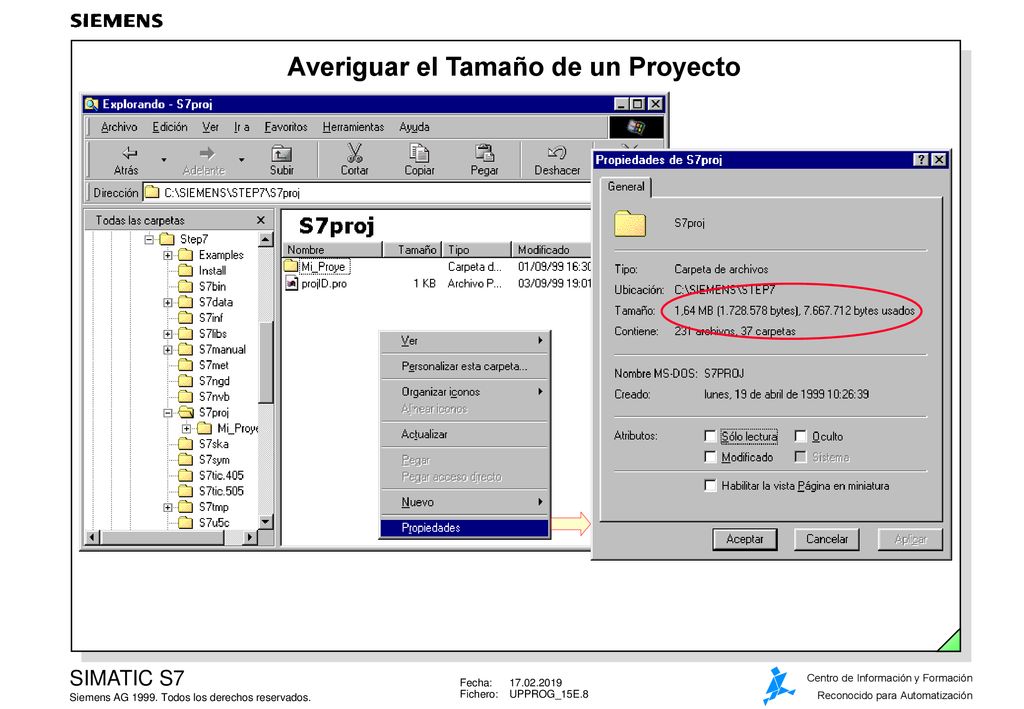

8 Averiguar el Tamaño de un Proyecto
Introducción Si un proyecto necesita más de 1.44 MB de memoria, puede ser guardado en diskette a través de la opción “Archivar” (comprimir). Explorer Se puede averiguar el tamaño de un proyecto, utilizando el Explorer de Windows: • Hacer Click, con el botón derecho del ratón, la carpeta de proyecto o • Seleccionar la carpeta de proyecto y elegir la opción de menú Archivo -> Propiedades. En ambos casos, la ventana de "Propiedades".

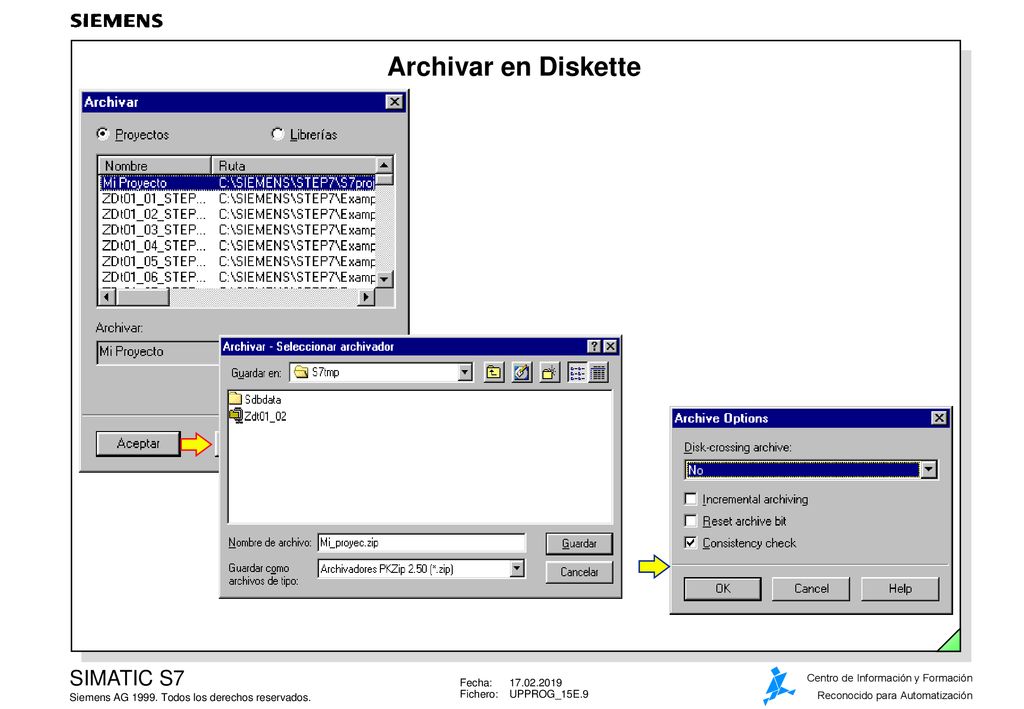

9 Archivar en Diskette Introducción Dado que los datos en un proyecto pueden ocupar mucho espacio en memoria, y podría suceder que no pudieran entrar en un solo diskette, se suministra la función de archivar (comprimir). Esta función comprime los datos, de forma que solo ocuparía, aproximadamente, 1/8 de la cantidad de memoria original. Utiliza las utilidades de compresión de datos más conocidas, como puedan ser PKZIP, ARJ, LHARC, RAR o WINZIP. Uno de estos programas debe encontrarse instalado en la PG. Sise desea utilizar nombres largos para los proyectos, se necesitará el PKZIP, WinZip o RAR. Las utilidades de compresión de datos ARJ y PKZIP son suministradas con STEP 7. Se puede cambiar el path de la utilidad de compresión a través de la opción de menú Herramientas -> Preferencias -> Archivar en el Administrador SIMATIC. Archivar • El proyecto a archivar debe estár cerrado en el Administrador SIMATIC. • Seleccionar la opción de menú Archivo --> Archivar. • Seleccionar el proyecto a archivar en la ventana de diálogo. • Seleccionar el nombre para el archivo en la ventana de diálogo siguiente. • En la última ventana de diálogo, se puede elegir entre las siguientes opciones: - Archivador de Múltiples Disketes = Divide el archivo entre varios diskettes o no - Archivar Incrementando = Solo se archivan ficheros con el atributo ACR (Ficheros STEP7). - Desactivar bit de Archivador = Solo se archivan los ficheros que se han modificado recientemente del proyecto elegido. - Comprobar Coherencia = Compara los ficheros que van a ser archivados (solo para el ARJ) Desarchivar • Seleccionar la opción de menú Archivo -> Desarchivar. • Seleccionar el fichero archivado. • En la ventana de diálogo siguiente, seleccionar el path de instalación del proyecto descomprimido. • Utilizar la última ventana de diálogo para seleccionar las opciones de sobreescritura y restauración de datos.

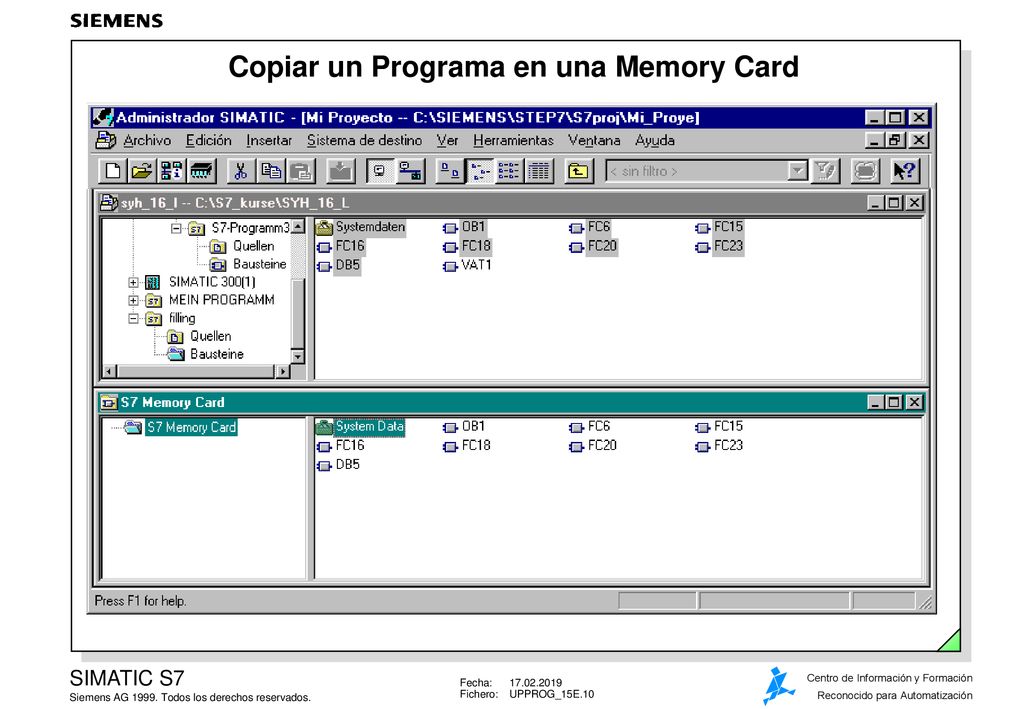

10 Copiar un Programa en una Memory Card
Requisitos El driver de memory card debe estar instalado en el software de STEP 7 software. De no ser así, hacer Click the en el botón de ”Inicio" de Windows y seleccionar Simatic -> STEP 7 -> Parametrizar Memory Card e instalar el driver. Una vez finalizada la instalación, aparecerá un icono, con la imagen de una memory card, en la barra de herramientas del Administrador SIMATIC. La memory card debe ser borrada antes de poder copiar un programa en ella. Abrir dos ventanas en el Administrador SIMATIC: • Una conteniendo el programa de usuario que se quiera guardar • La otra con la memory card Copiar Seleccionar con el ratón los bloques que se deseen, o la carpeta de “Bloques”en la ventana del programa de usuario que se quiere copiar, y arrastrarlos a la ventana de la memory card. Nota Con ciertas CPUs (p.e. CPU 416), se puede cargar el contenido de la memory card en la CPU. Para hacerlo, utilizar la opción de menú Sistema de Destino -> Copiar RAM en ROM.

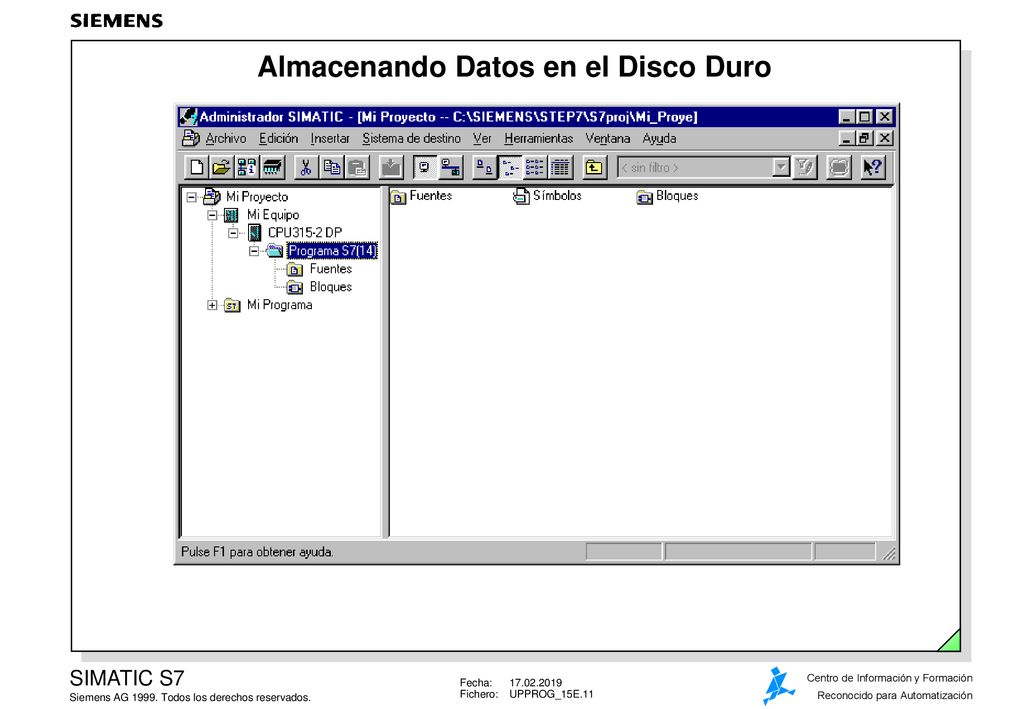

11 Almacenando Datos en el Disco Duro
Administrador Se puede obtener una visión global de los datos de uno o más proyectos, con el SIMATIC Administrador SIMATIC. La figura muestra el proyecto "Syh_32" con todas sus carpetas y objetos. Proyecto Un proyecto contiene los siguientes datos: • Uno o más programas de usuario • La Tabla de Símbolos • La configuración y asignación de parámetros de los módulos • La configuración de red.

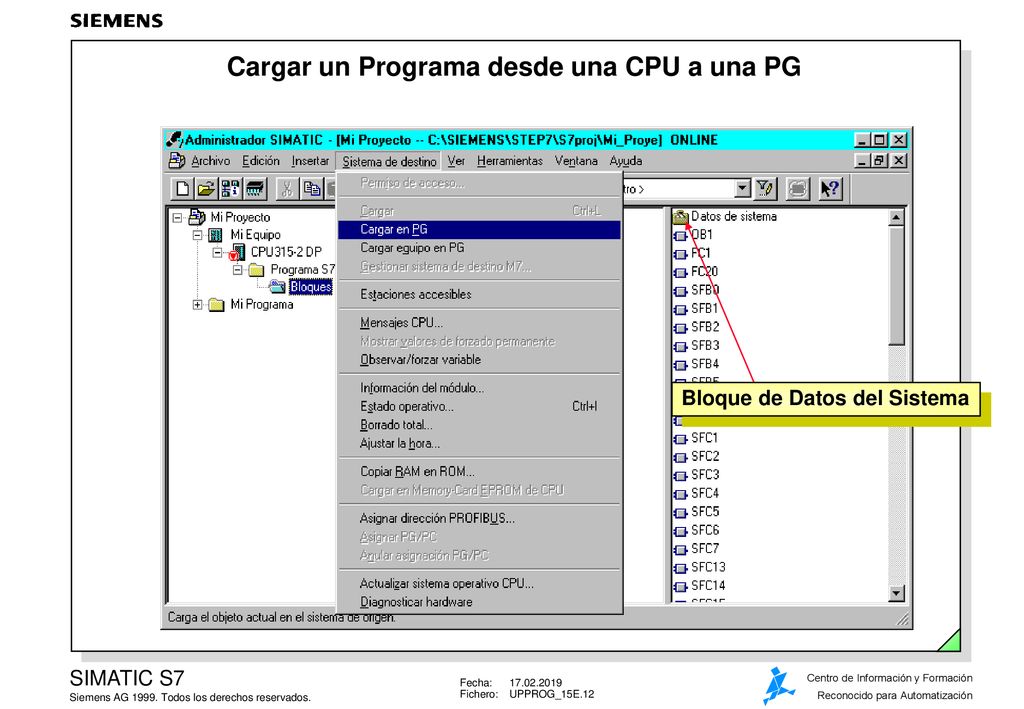

12 Cargar un Programa desde una CPU a una PG
Bloque de Datos del Sistema Cargar un Programa Una vez se ha cumplido la fase de arranque, debería tener una copia de la desde una CPU a versión final del programa en el disco duro de la PG. una PG La mejor forma de hacer esto es guardar el programa con todos los comentarios y símbolos en el disco duro de la PG, antes de cargarlo todo en el PLC. Cuando se hacen cambios en el programa, deben guardarse inmediatamente los bloques modificados en el disco duro, de esta forma no se perderán los comentarios ni los símbolos.. Si el programa no se encuentra en la PG, se pueden cargar los bloques desde el PLC a la PG. En este caso, los comentarios y símbolos se perderán. No olvide cagar también los bloques de datos del sistema, pués son los que contienen la configuración y los datos de comunicaciones. Cómo hacerlo Para cargar un programa desde la CPU a la PG, deben ejecutarse los siguientes pasos: • Creaar un nuevo programa en el Administrador SIMATIC • Hacer Click en el icono online de la barra de herramientas • Abrir el programa S7 y seleccionar el objeto “Bloques” (programa de usuario) • Seleccionar la opción de menú Sistema de Destino --> Cargar Equipo en PG. Nota: Los bloques se almacenan en la carpeta de "Bloques" (programa de usuario) en el disco duro de la PG. Cargar un Equipo Se puede cargar todo un equipo en la PG, con lo que se crea un nuevo equipo SIMATIC en el proyecto. Las ventajas de esto son que no hace falta configurar la parte HW del equipo, puesto que corresponderá a la del PLC de donde se trajeron los datos. Cómo hacerlo: • Crear un nuevo proyecto en el Administrador SIMATIC. • Seleccionar la opción de menú Sistema de Destino -> Cargar Equipo en PG.

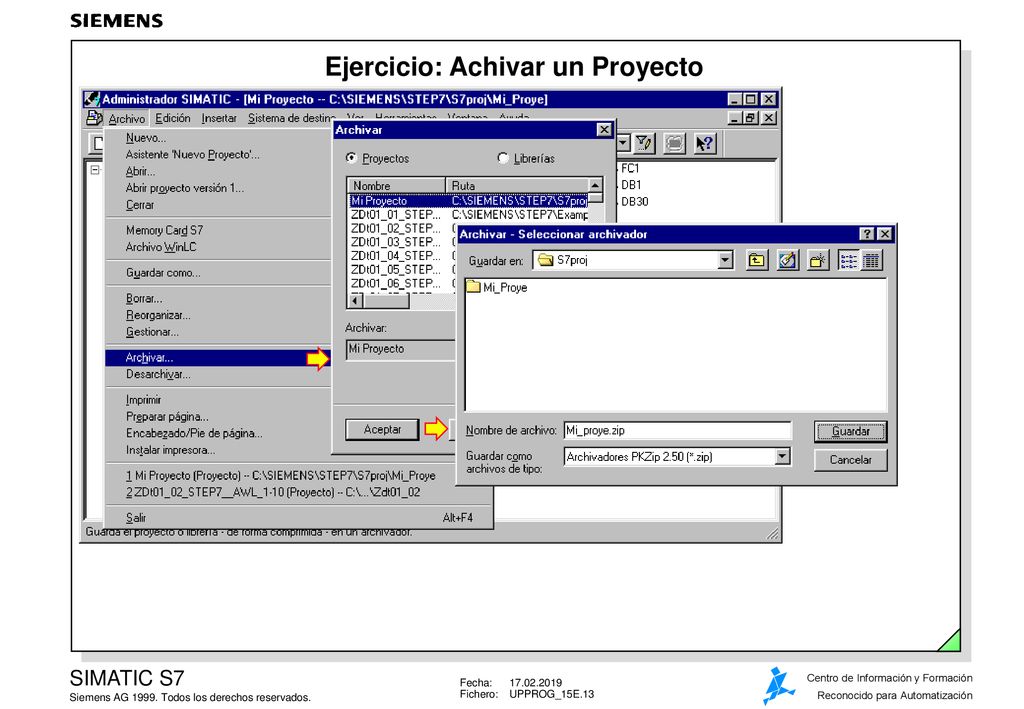

13 Ejercicio: Achivar un Proyecto
Tarea Se debe archivar el proyecto en diskettes, para tener una copia de seguridad del mismo, y poder proceder a hacer modificaciones en el proyecto de la PG son tranquilidad. Cómo hacerlo 1. Cambiar al Administrador SIMATIC. 2. Cerrar todos los proyectos abiertos. 3. Seleccionar la opción de menú Archivo -> Archivar -> Proyecto 4. Seleccionar el proyecto "Mi Proyecto" en la ventana de diálogo siguiente. 5. Introducir el nombre de fichero "Mi_proyecto.zip" en la casilla de "Archivo - Seleccionar Archivo" y hacer Click en el botón “Guardar". 6. Confirmar con "OK" en la ventana "Archivo - Opciones".
