1 Instituto Tecnológico de Tijuana
Osmosis Inversa Integrantes: Ely Karel Higuera Pérez Paulina Montserrat Pinedo Ruvalcaba Luis Alberto Vázquez Ortega Alejandro Vergara

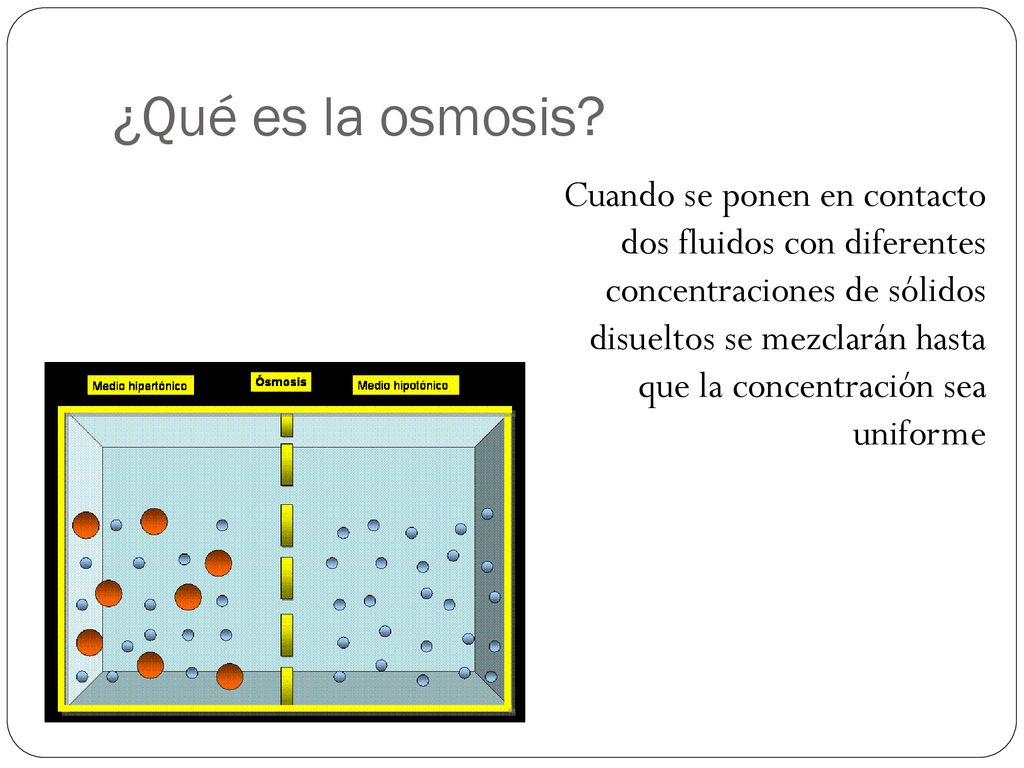

2 ¿Qué es la osmosis? Cuando se ponen en contacto dos fluidos con diferentes concentraciones de sólidos disueltos se mezclarán hasta que la concentración sea uniforme

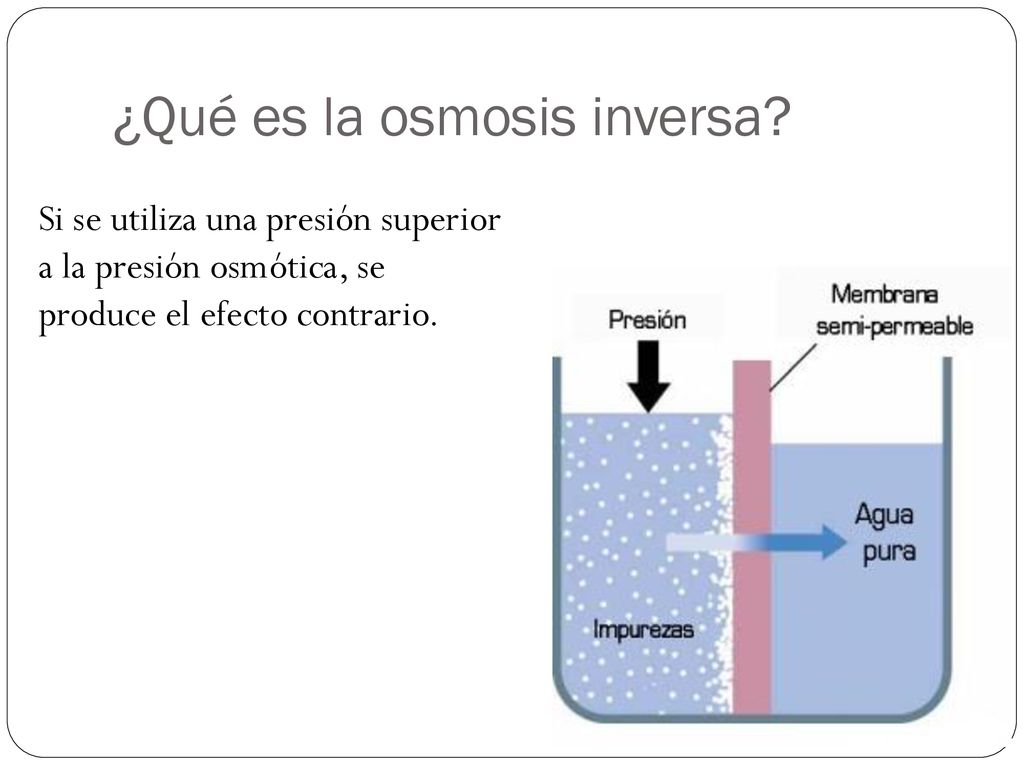

3 ¿Qué es la osmosis inversa?
Si se utiliza una presión superior a la presión osmótica, se produce el efecto contrario.

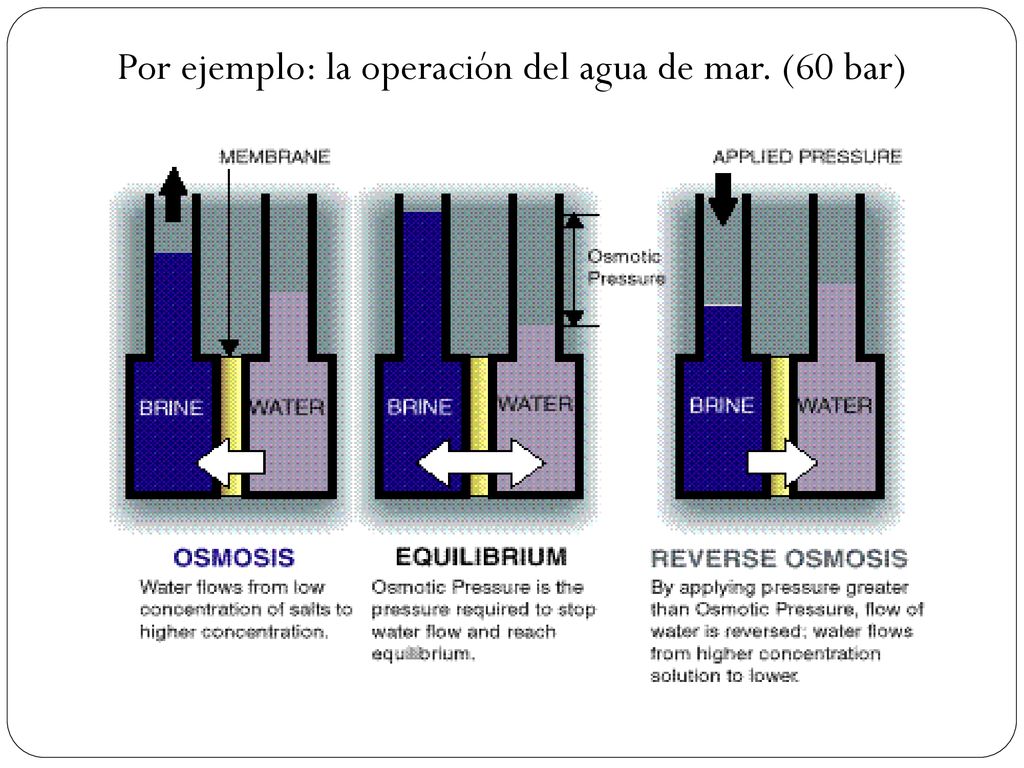

4 Por ejemplo: la operación del agua de mar. (60 bar)

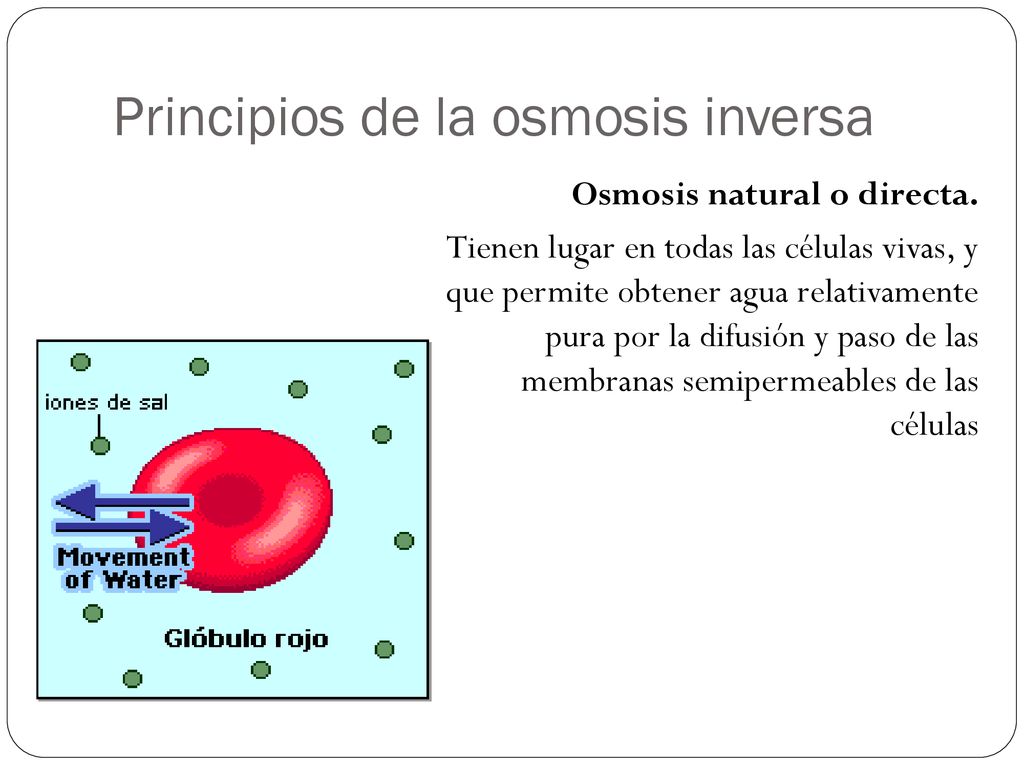

5 Principios de la osmosis inversa
Osmosis natural o directa. Tienen lugar en todas las células vivas, y que permite obtener agua relativamente pura por la difusión y paso de las membranas semipermeables de las células

6 …Principios de la osmosis inversa

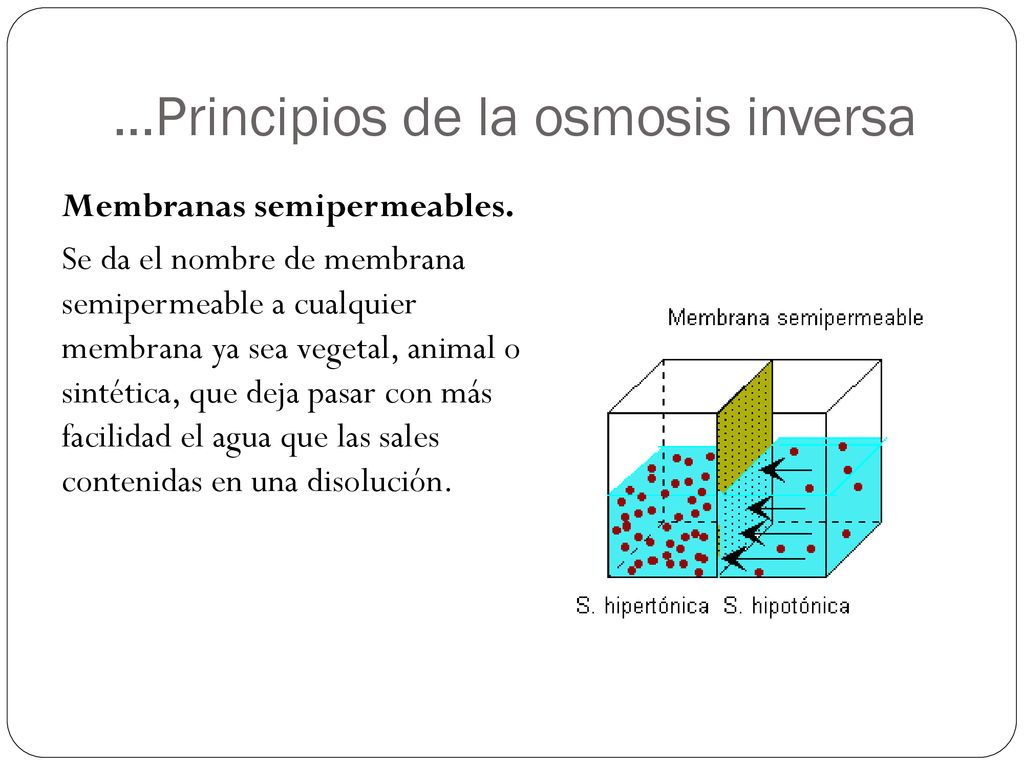

Membranas semipermeables. Se da el nombre de membrana semipermeable a cualquier membrana ya sea vegetal, animal o sintética, que deja pasar con más facilidad el agua que las sales contenidas en una disolución.

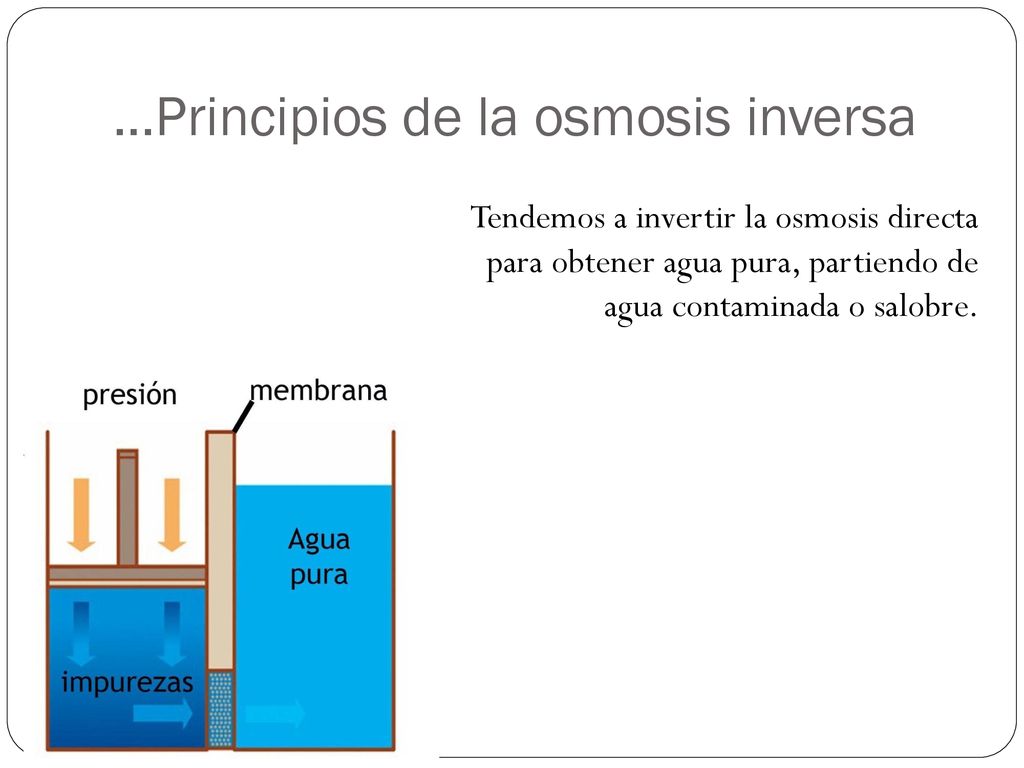

7 …Principios de la osmosis inversa
Tendemos a invertir la osmosis directa para obtener agua pura, partiendo de agua contaminada o salobre.

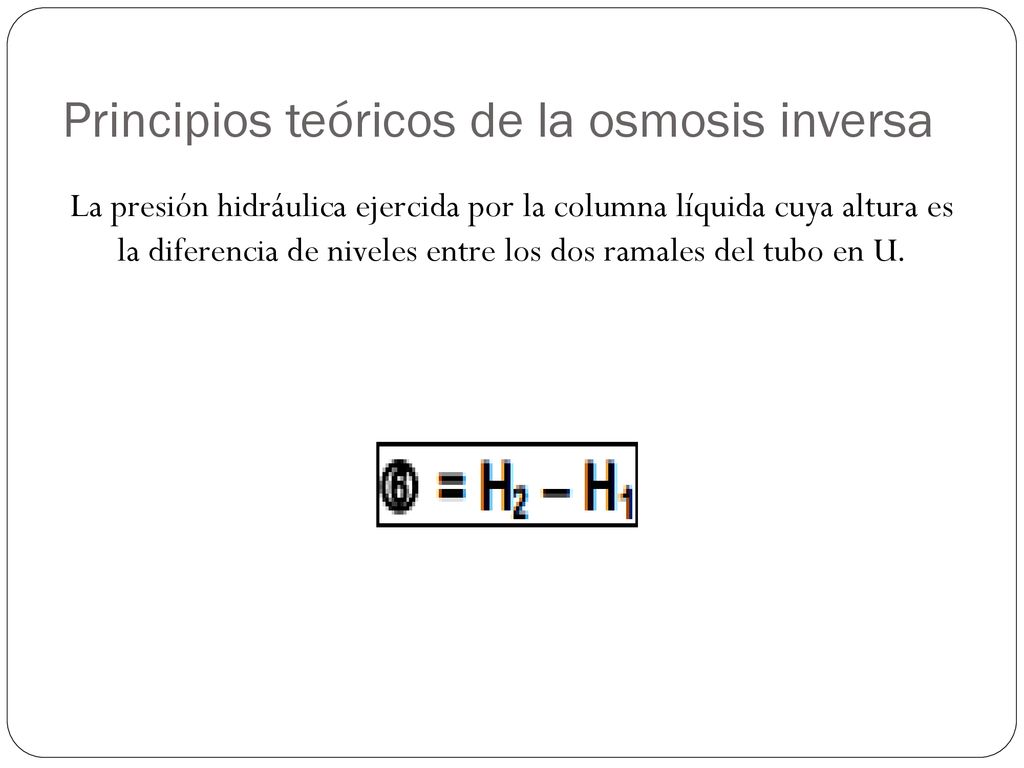

8 Principios teóricos de la osmosis inversa
La presión hidráulica ejercida por la columna líquida cuya altura es la diferencia de niveles entre los dos ramales del tubo en U.

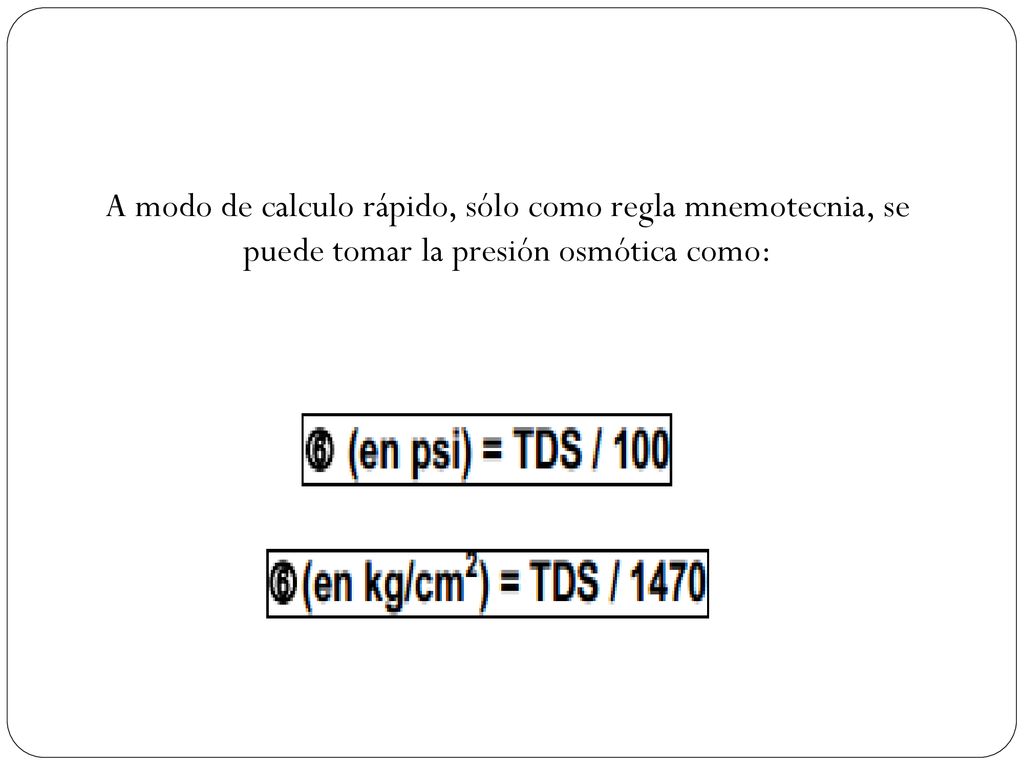

9 A modo de calculo rápido, sólo como regla mnemotecnia, se puede tomar la presión osmótica como:

10 Presión neta de trabajo

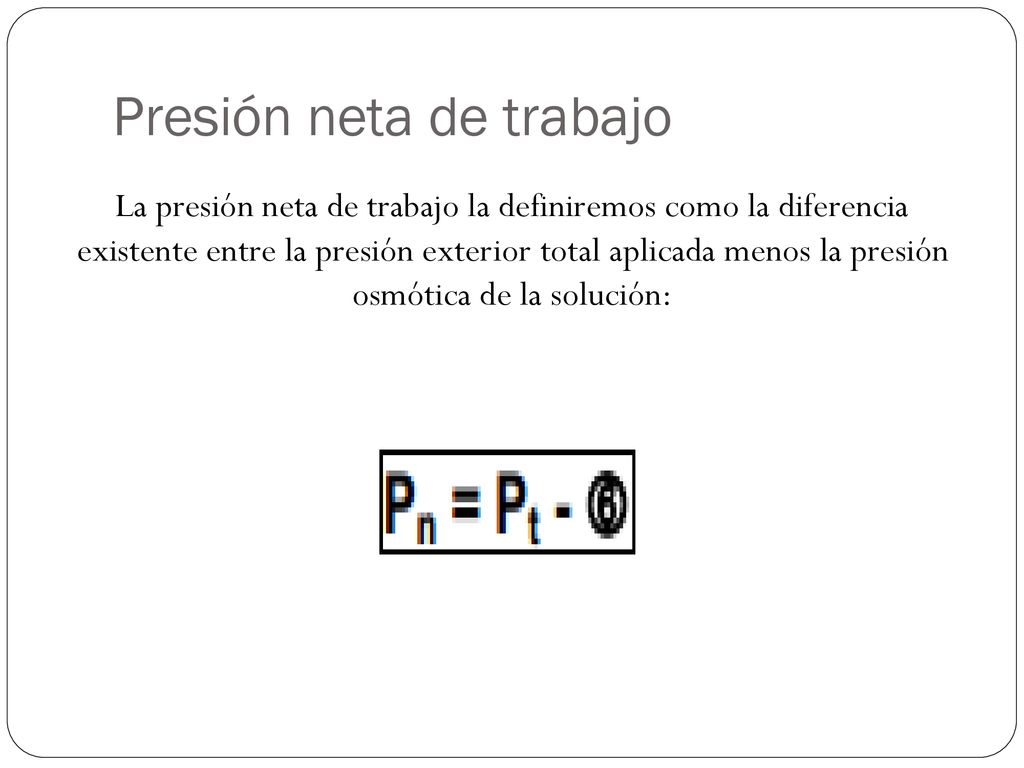

La presión neta de trabajo la definiremos como la diferencia existente entre la presión exterior total aplicada menos la presión osmótica de la solución:

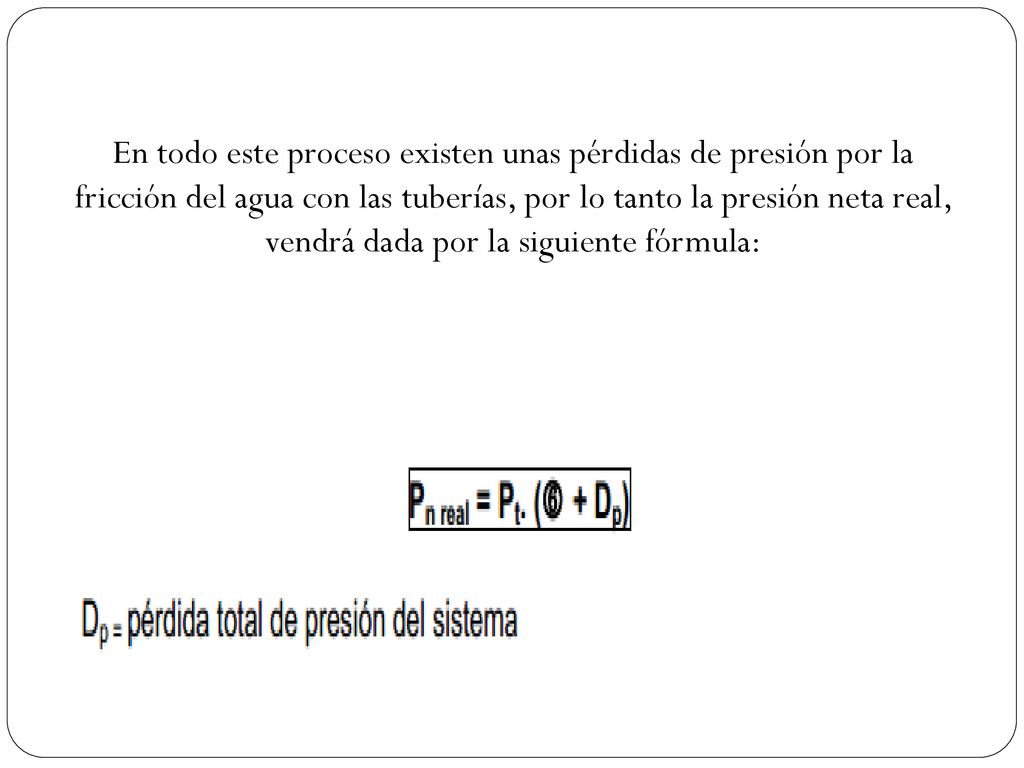

11 En todo este proceso existen unas pérdidas de presión por la fricción del agua con las tuberías, por lo tanto la presión neta real, vendrá dada por la siguiente fórmula:

12 Diferentes presiones osmóticas en función de diversas disoluciones y su concentración.

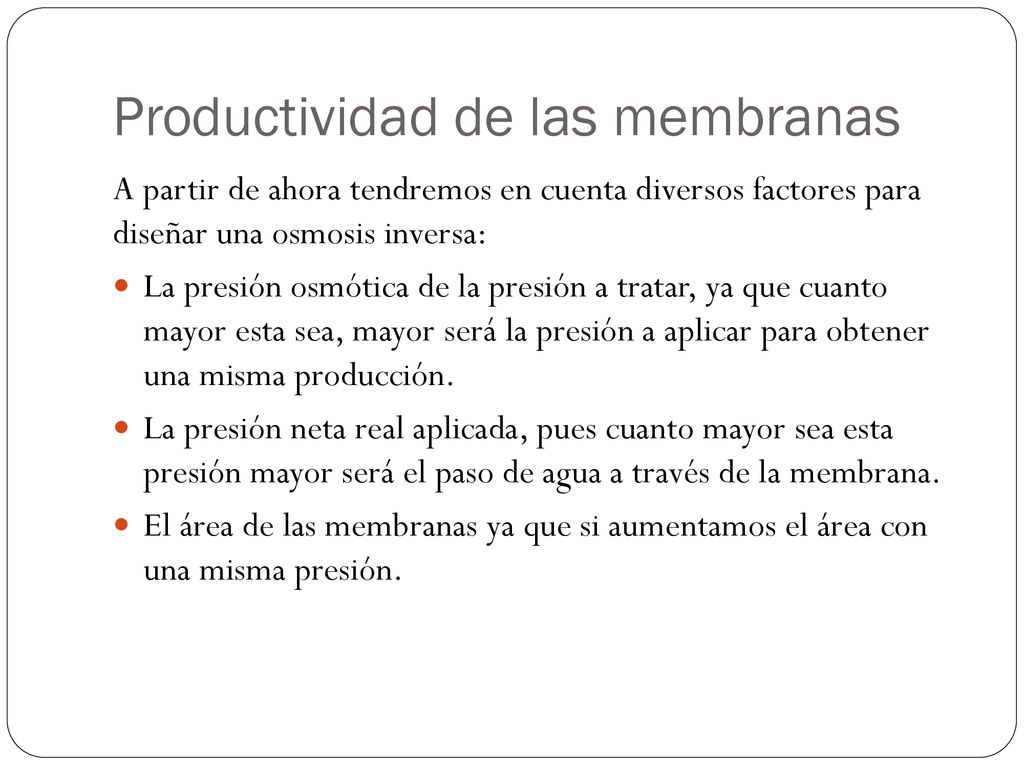

13 Productividad de las membranas
A partir de ahora tendremos en cuenta diversos factores para diseñar una osmosis inversa: La presión osmótica de la presión a tratar, ya que cuanto mayor esta sea, mayor será la presión a aplicar para obtener una misma producción. La presión neta real aplicada, pues cuanto mayor sea esta presión mayor será el paso de agua a través de la membrana. El área de las membranas ya que si aumentamos el área con una misma presión.

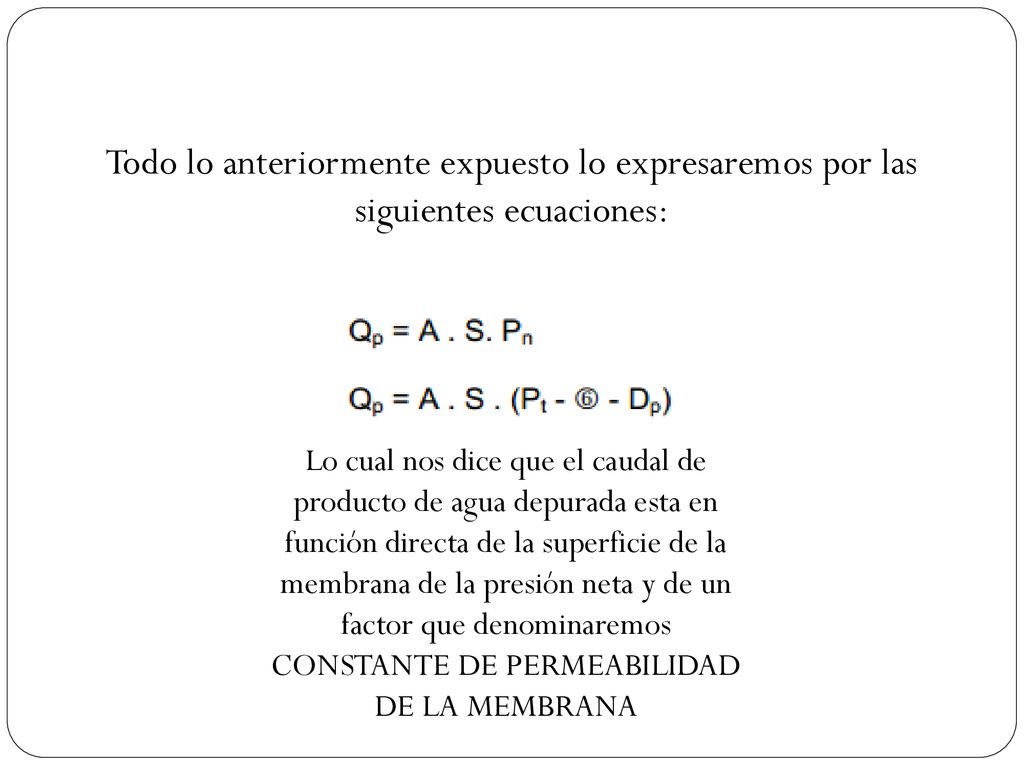

14 Todo lo anteriormente expuesto lo expresaremos por las siguientes ecuaciones:
Lo cual nos dice que el caudal de producto de agua depurada esta en función directa de la superficie de la membrana de la presión neta y de un factor que denominaremos CONSTANTE DE PERMEABILIDAD DE LA MEMBRANA

15 La ósmosis inversa en la práctica
En el caso de tratamientos de agua, el fluido que nos interesa recuperar es el permeado y, o utilizamos para la eliminación entre el 80 y el 99% de las sales disueltas y el 99,99 % de bacterias y virus

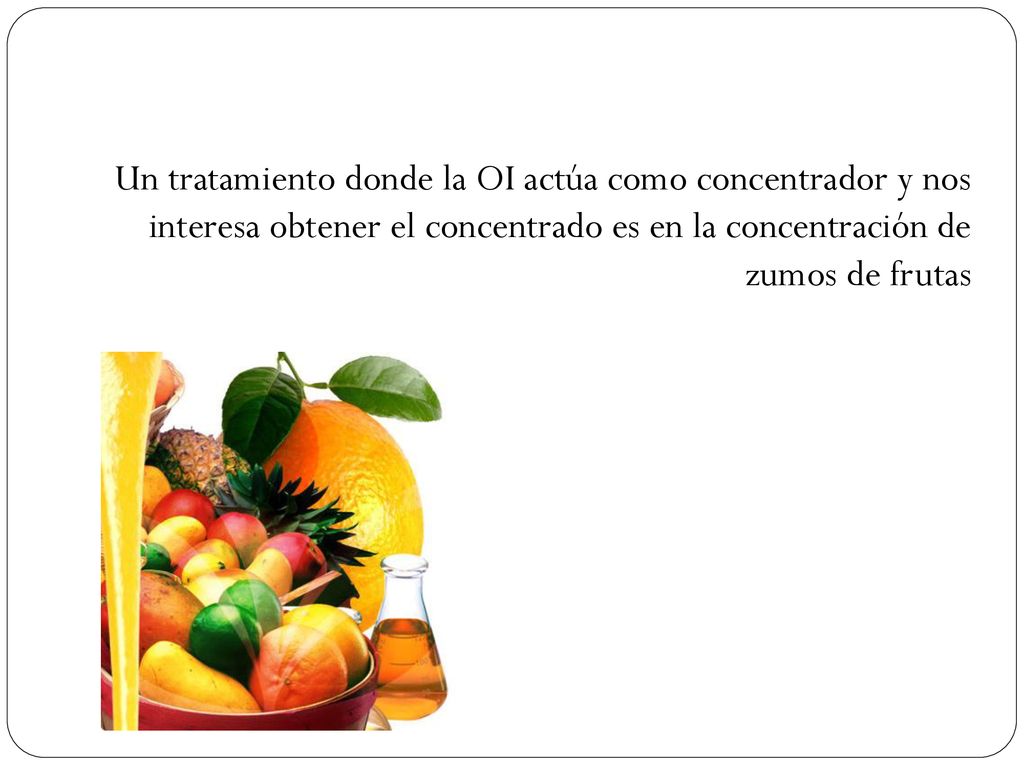

16 Un tratamiento donde la OI actúa como concentrador y nos interesa obtener el concentrado es en la concentración de zumos de frutas

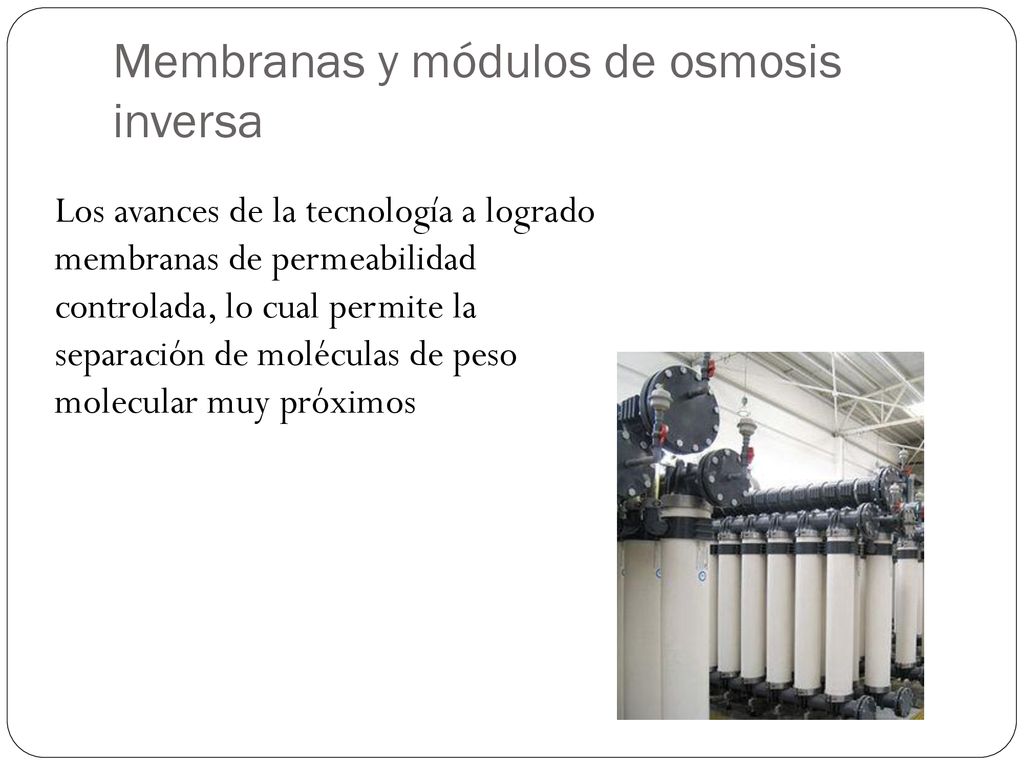

17 Membranas y módulos de osmosis inversa
Los avances de la tecnología a logrado membranas de permeabilidad controlada, lo cual permite la separación de moléculas de peso molecular muy próximos

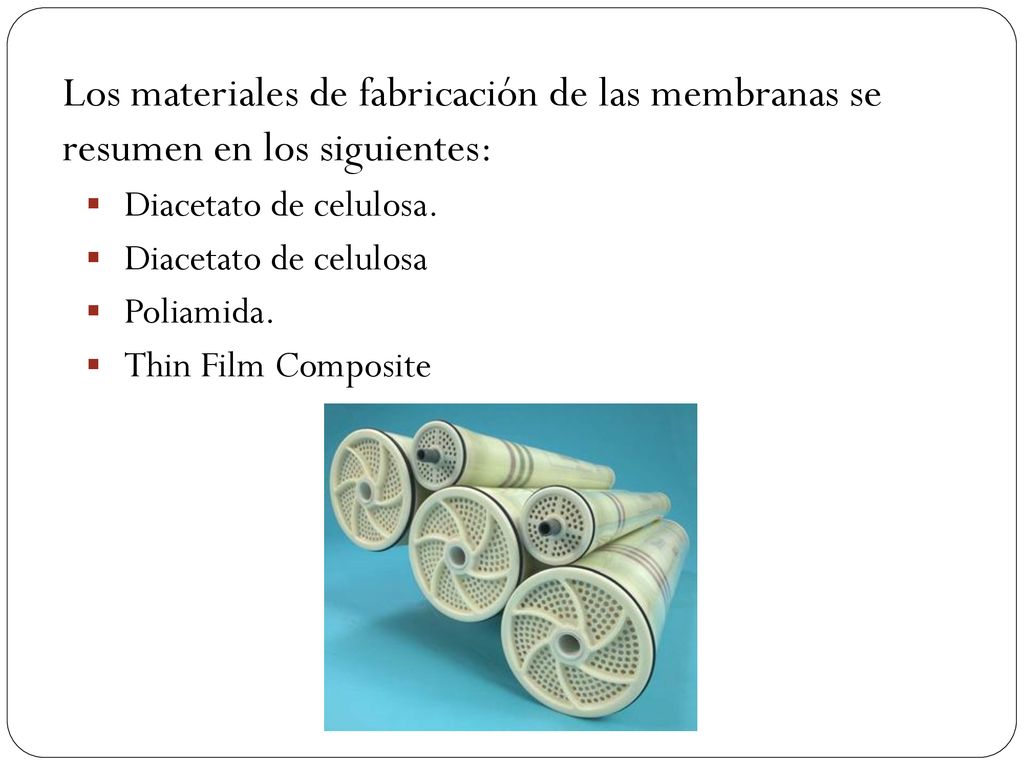

18 Los materiales de fabricación de las membranas se resumen en los siguientes:
Diacetato de celulosa. Diacetato de celulosa Poliamida. Thin Film Composite

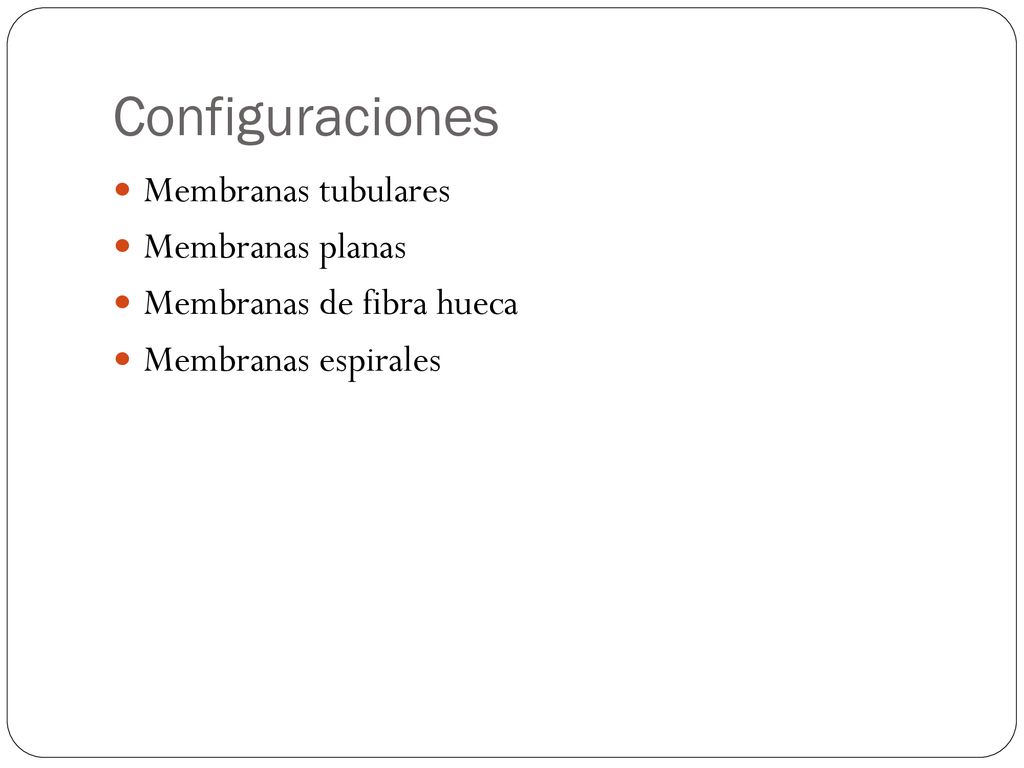

19 Configuraciones Membranas tubulares Membranas planas
Membranas de fibra hueca Membranas espirales

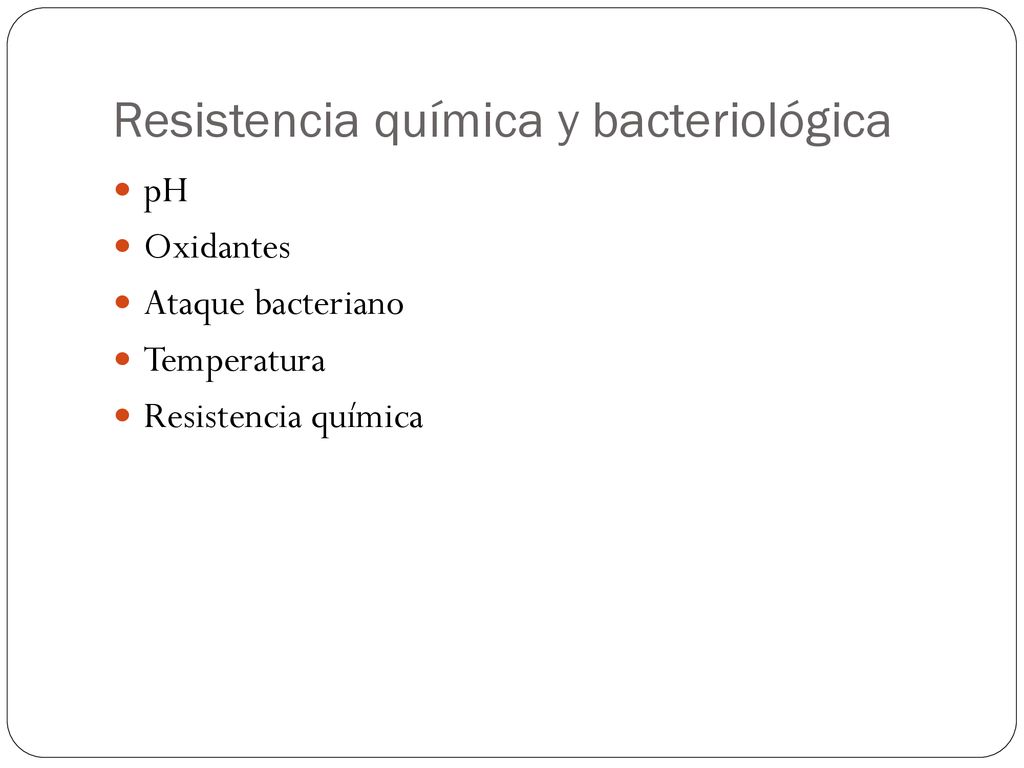

20 Resistencia química y bacteriológica
pH Oxidantes Ataque bacteriano Temperatura Resistencia química

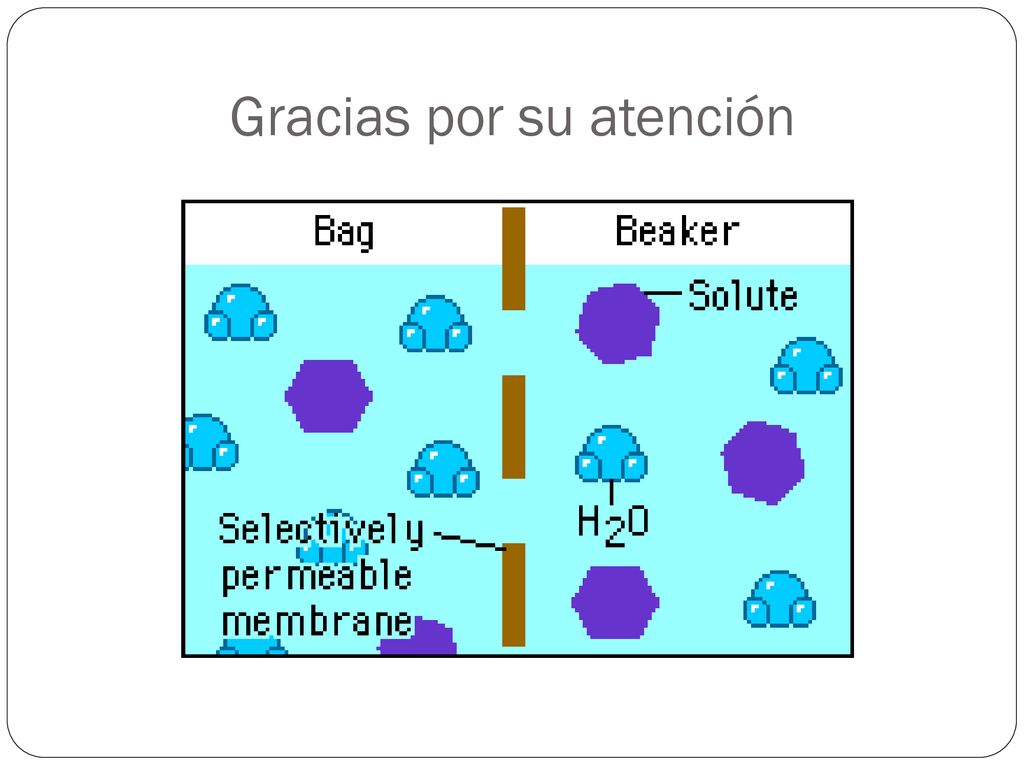

21 Gracias por su atención
