2.6.1 Puertos de comunicación

Presentación del tema: "2.6.1 Puertos de comunicación"— Transcripción de la presentación:

1 2.6.1 Puertos de comunicación
Tema 2 pàgina 38 Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

2 2.6.1 Puertos de comunicación. USB

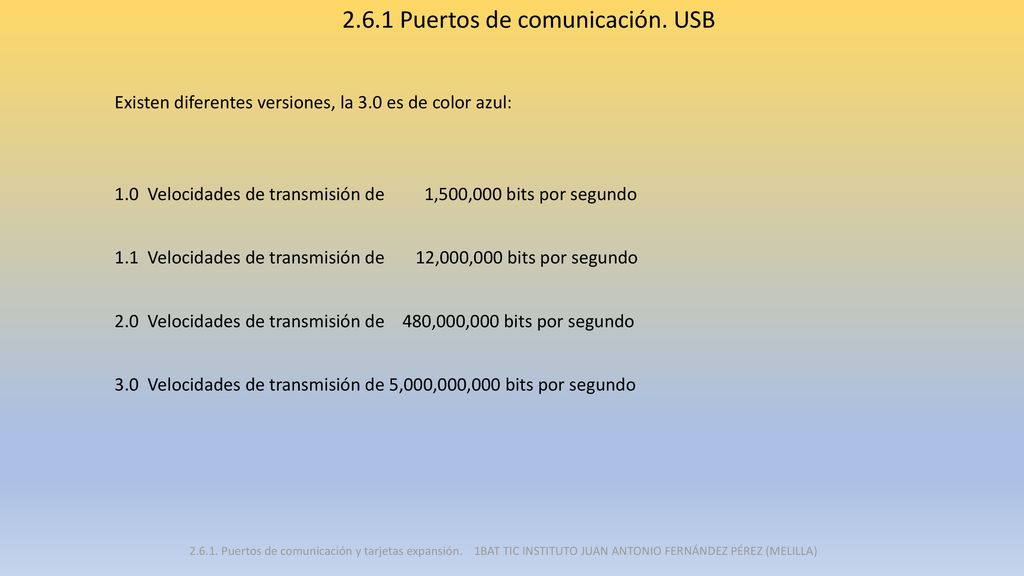

Existen diferentes versiones, la 3.0 es de color azul: 1.0 Velocidades de transmisión de ,500,000 bits por segundo 1.1 Velocidades de transmisión de ,000,000 bits por segundo 2.0 Velocidades de transmisión de ,000,000 bits por segundo 3.0 Velocidades de transmisión de 5,000,000,000 bits por segundo Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

3 2.6.1 Puertos de comunicación. USB
Disponen de 4 cables: alimentación positiva de 5 voltios y negativo, y los otros 2 son de comunicación diferencial. Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

4 2.6.1 Puertos de comunicación. USB

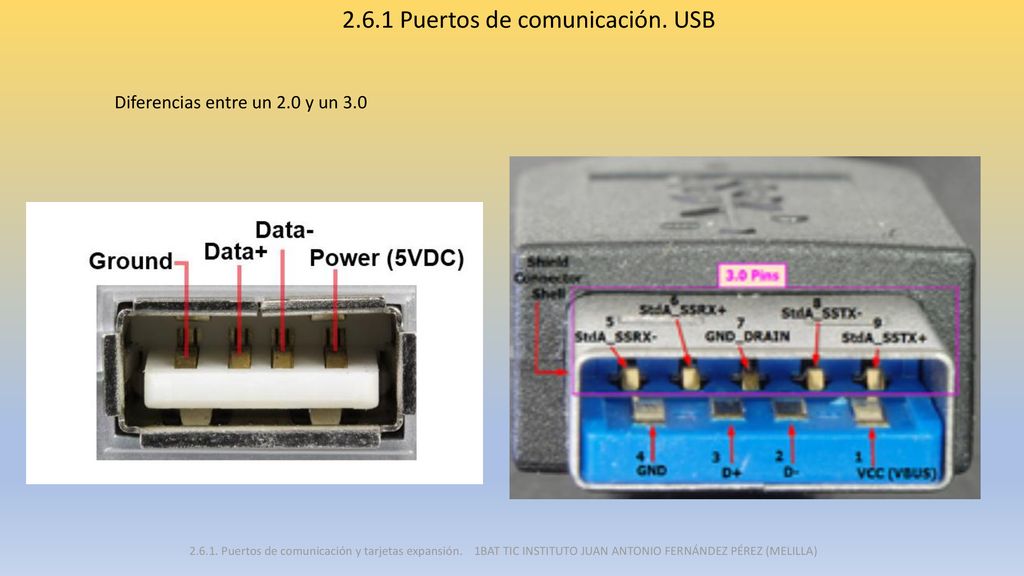

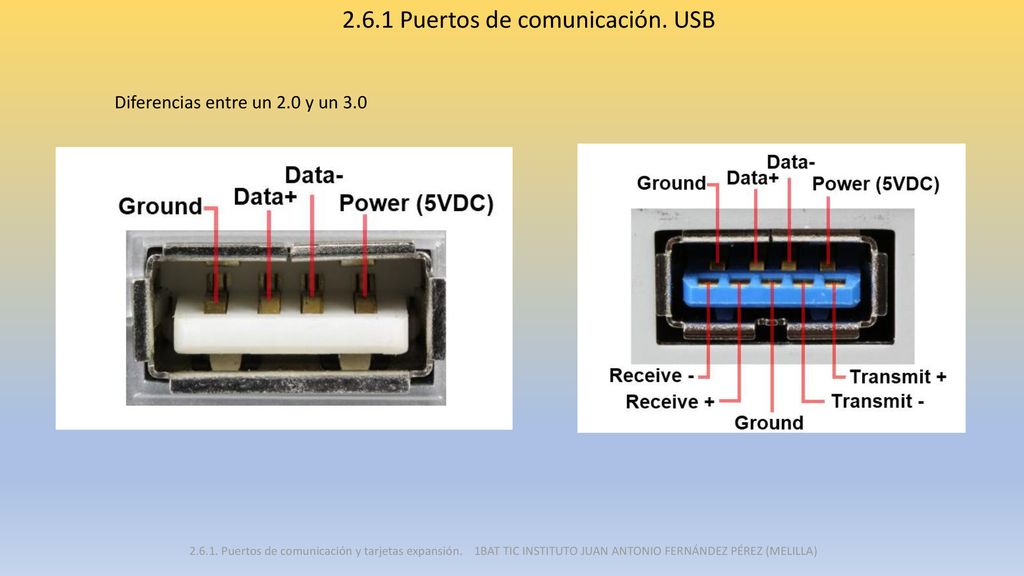

Diferencias entre un 2.0 y un 3.0 Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

5 2.6.1 Puertos de comunicación. USB
Diferencias entre un 2.0 y un 3.0 Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

6 2.6.1 Puertos de comunicación. USB
Los puertos USB son utilizados en multitud de dispositivos Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

7 Es un conector digital para televisores y monitores

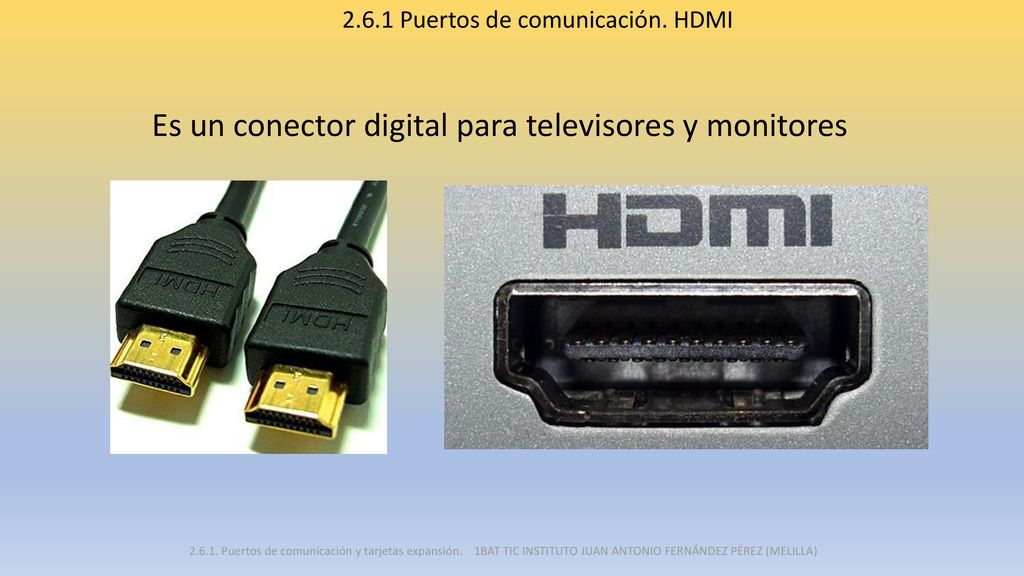

2.6.1 Puertos de comunicación. HDMI Es un conector digital para televisores y monitores Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

8 Es un conector analógico para televisores y monitores

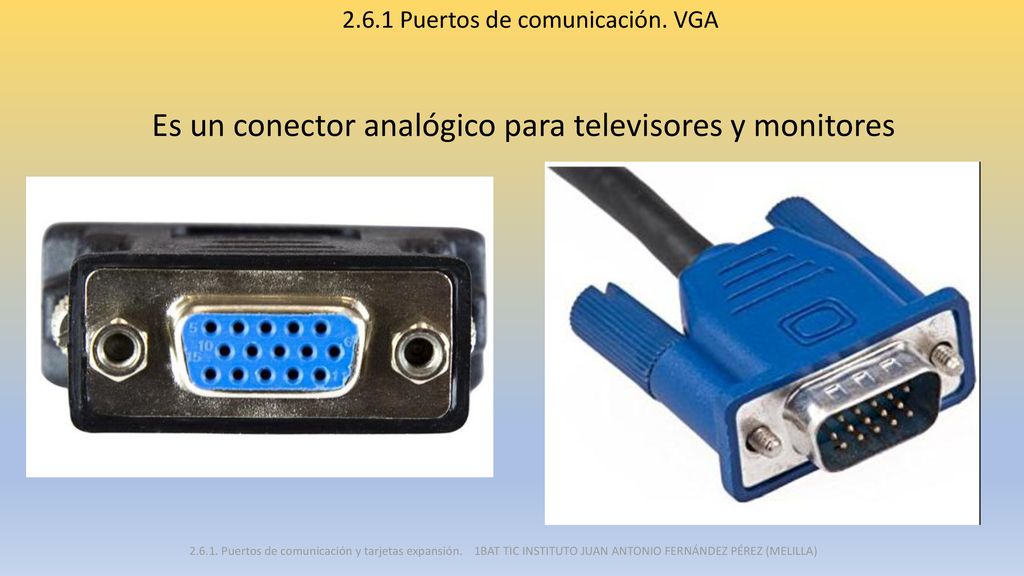

2.6.1 Puertos de comunicación. VGA Es un conector analógico para televisores y monitores Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

9 Digital Visual Interface Para monitores
2.6.1 Puertos de comunicación. DVI Digital Visual Interface Para monitores Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

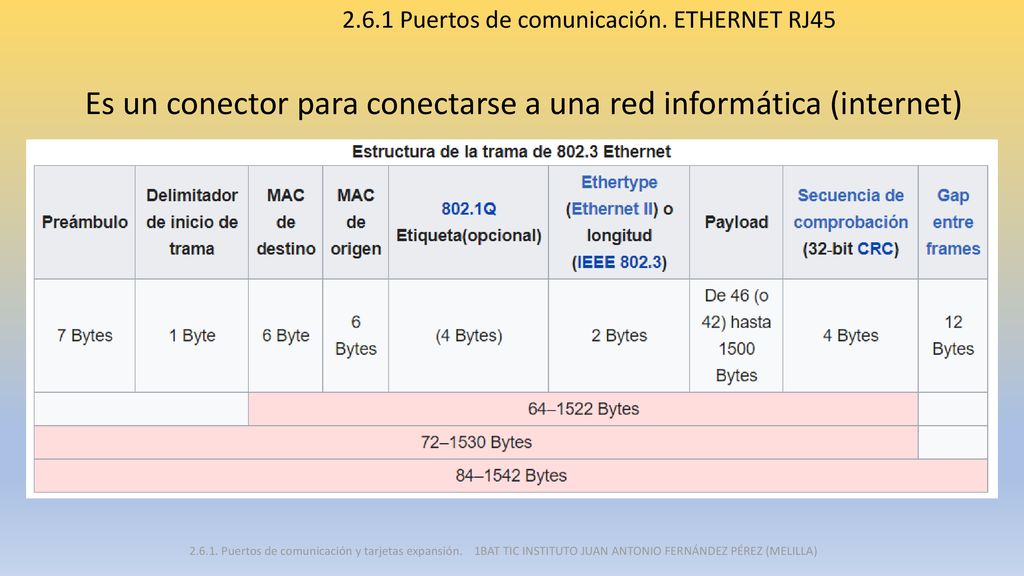

10 Es un conector para conectarse a una red informática (internet)
2.6.1 Puertos de comunicación. ETHERNET RJ45 Es un conector para conectarse a una red informática (internet) Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

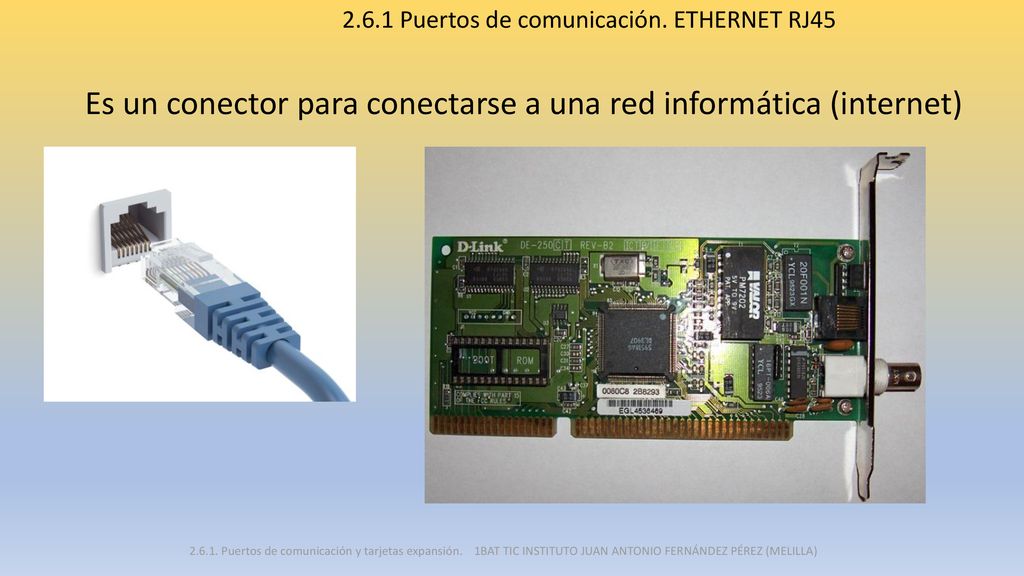

11 Es un conector para conectarse a una red informática (internet)
2.6.1 Puertos de comunicación. ETHERNET RJ45 Es un conector para conectarse a una red informática (internet) Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

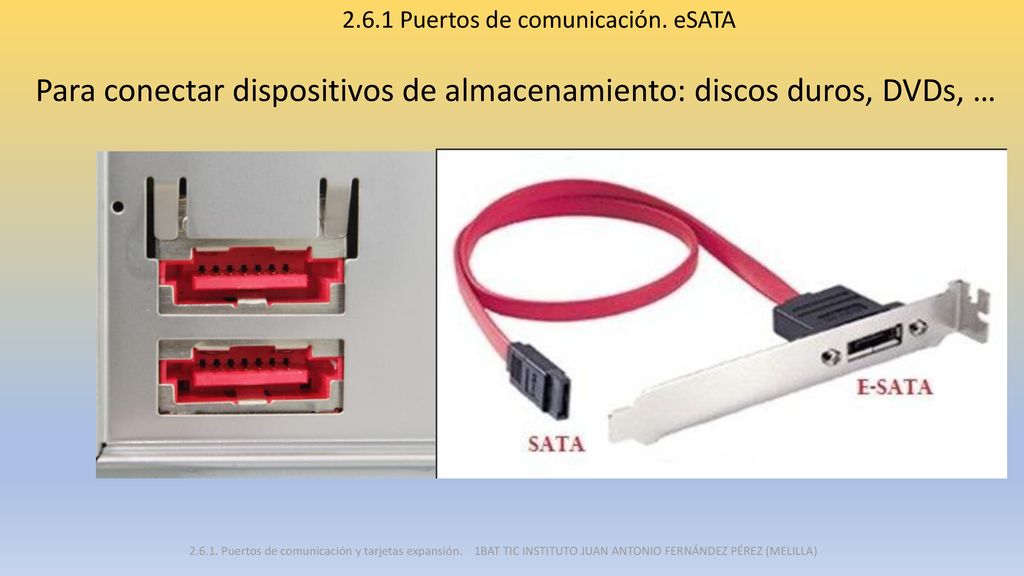

12 Para conectar dispositivos de almacenamiento: discos duros, DVDs, …
2.6.1 Puertos de comunicación. eSATA Para conectar dispositivos de almacenamiento: discos duros, DVDs, … Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

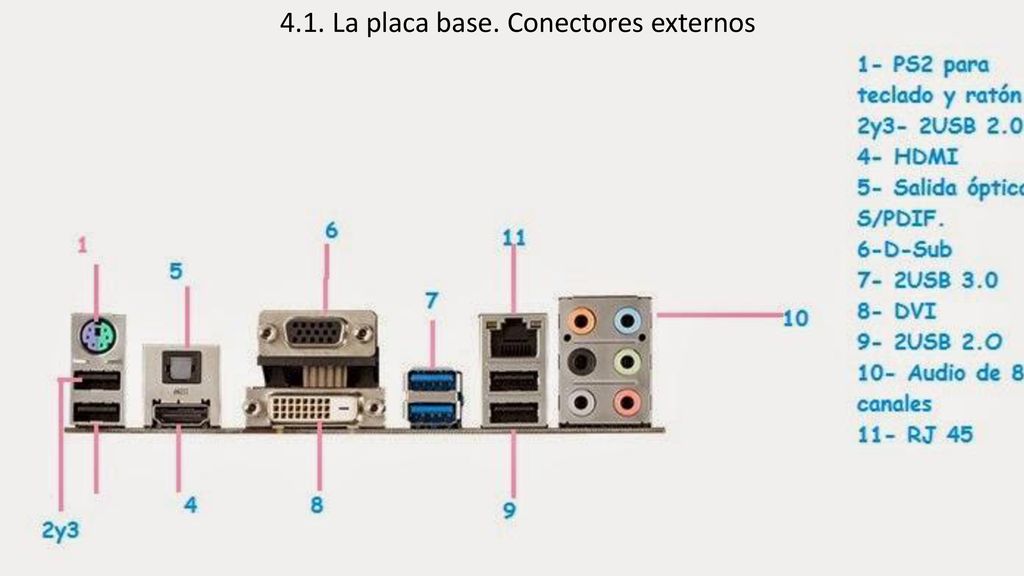

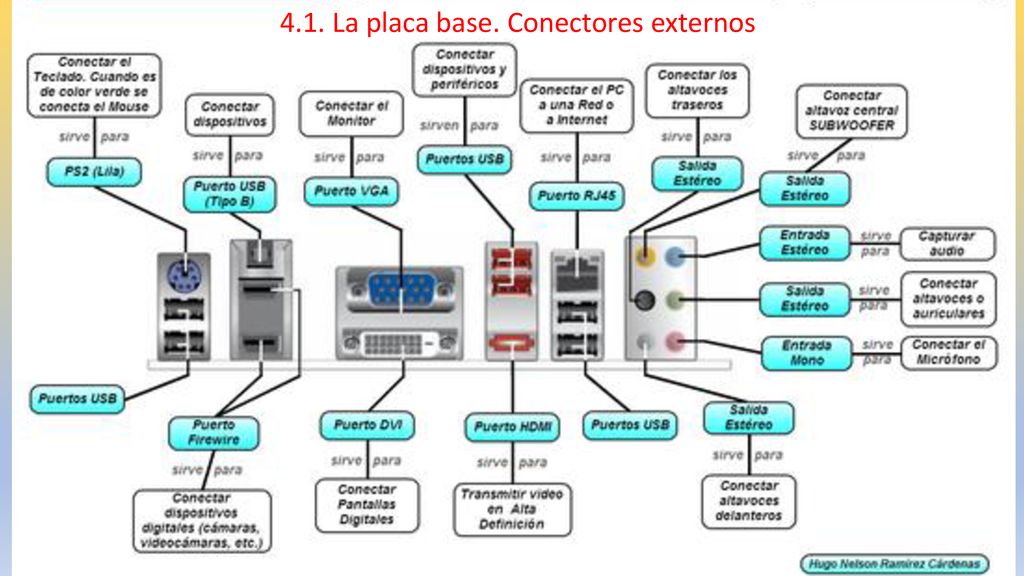

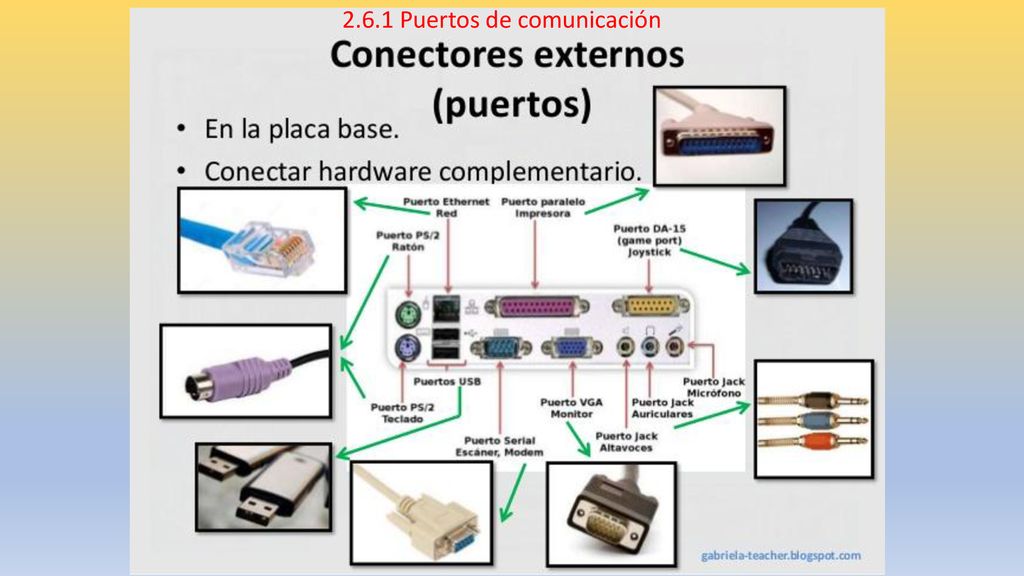

13 4.1. La placa base. Conectores externos
Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

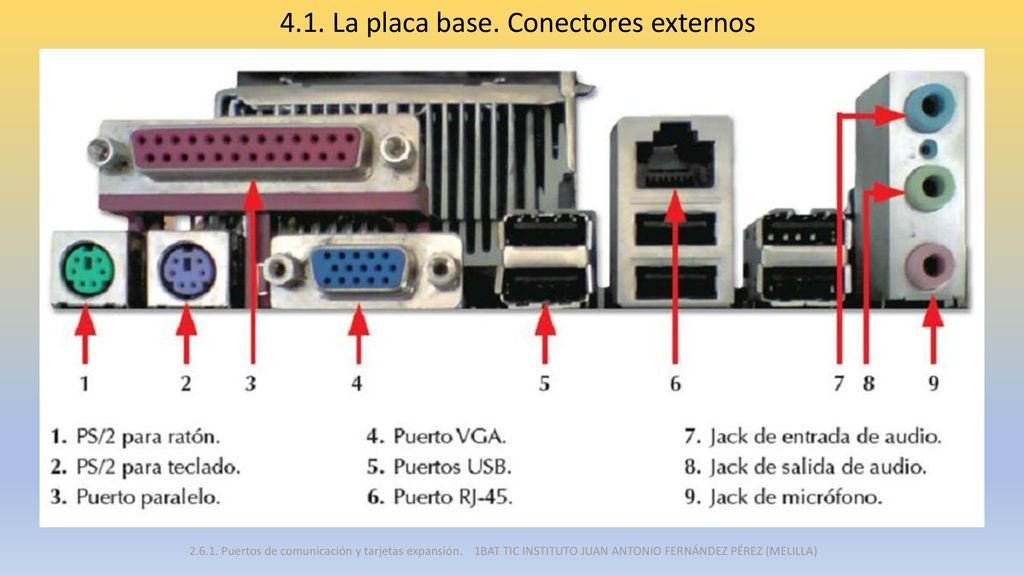

14 4.1. La placa base. Conectores externos
4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

15 4.1. La placa base. Conectores externos
4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

16 2.6.1 Puertos de comunicación
4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

17 Tarjeta expansión WIFI:

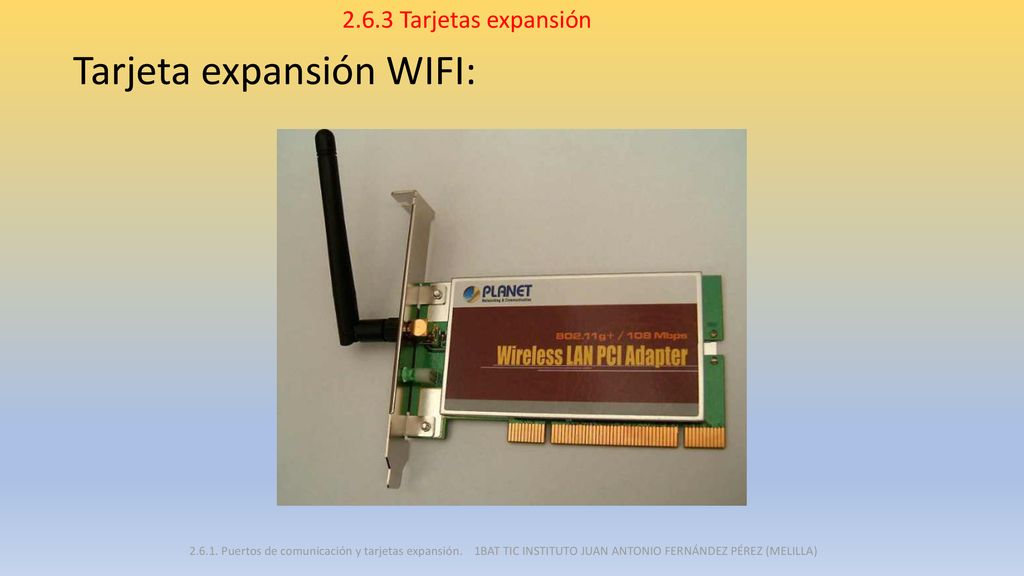

2.6.3 Tarjetas expansión Tarjeta expansión WIFI: Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

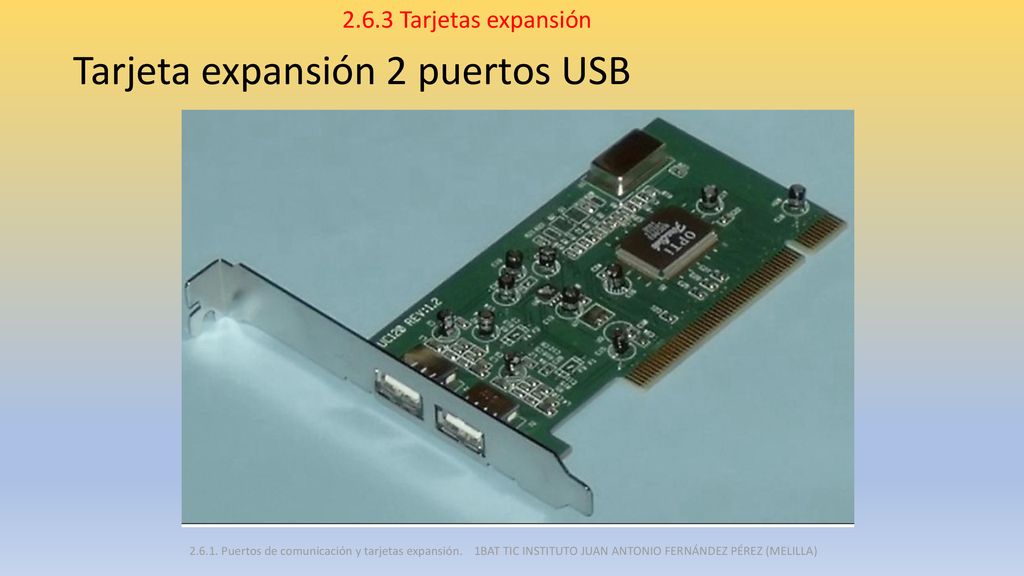

18 Tarjeta expansión 2 puertos USB
2.6.3 Tarjetas expansión Tarjeta expansión 2 puertos USB Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

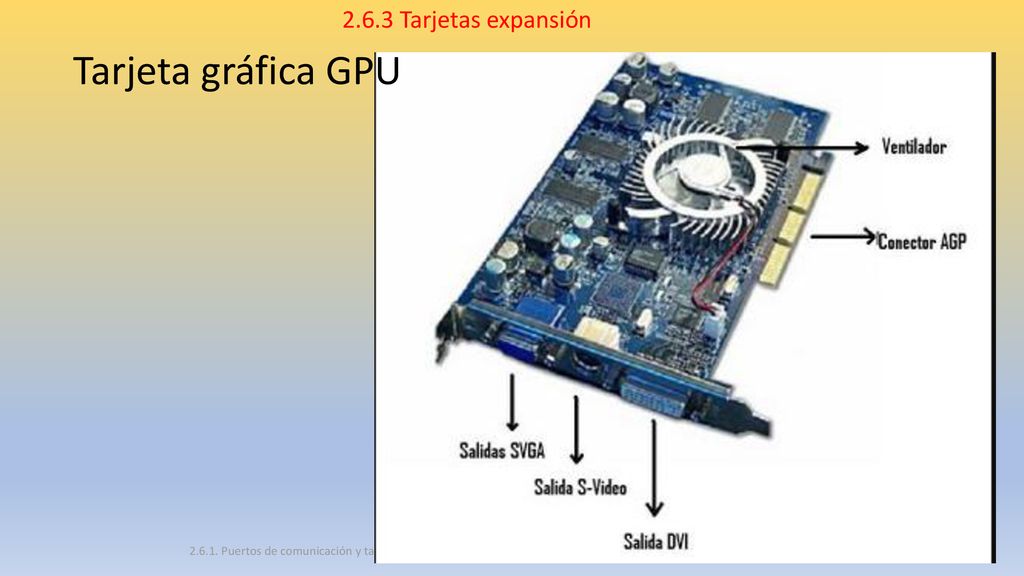

19 Tarjeta gráfica GPU 2.6.3 Tarjetas expansión
Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

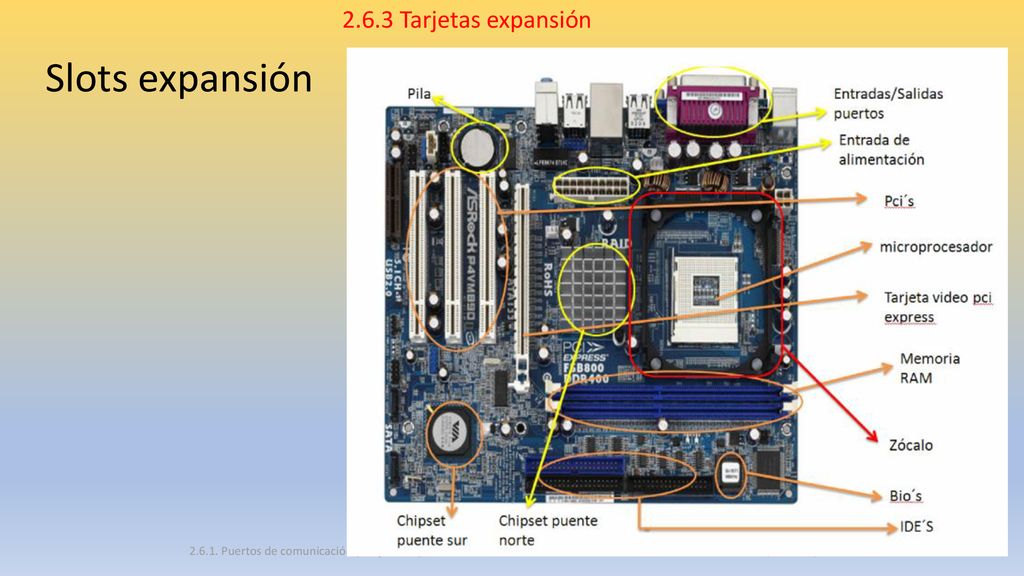

20 Slots expansión 2.6.3 Tarjetas expansión
Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

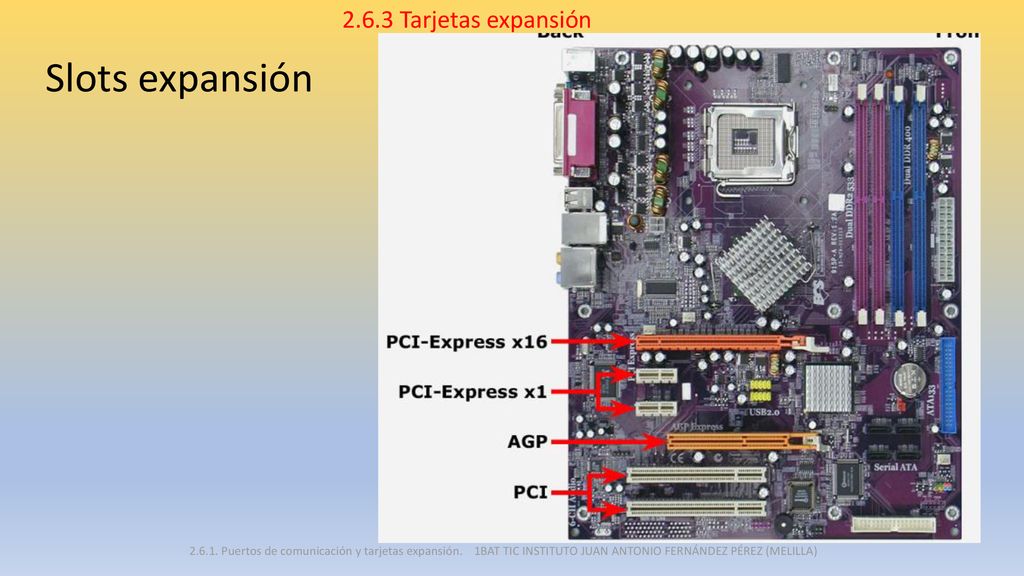

21 Slots expansión 2.6.3 Tarjetas expansión
Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

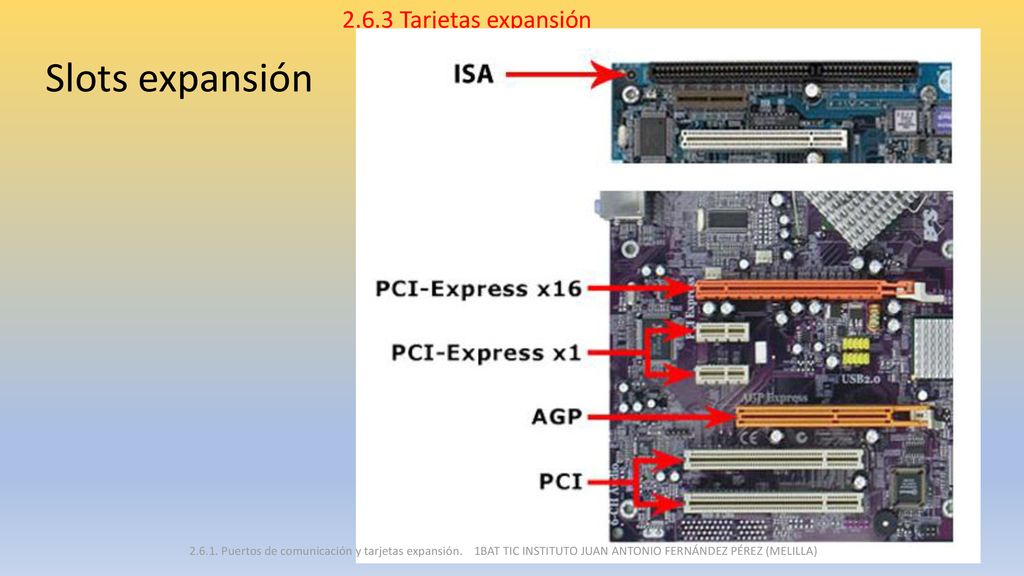

22 Slots expansión 2.6.3 Tarjetas expansión
Puertos de comunicación y tarjetas expansión. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)
