CAPÍTULO III CONTROL DE ADQUISICION DE DATOS POR MEDIO DE LABVIEW 7.0 EXPRESS DE NATIONAL INSTRUMENTS
2
Instrumentos Virtuales
Un instrumento Virtual se define como un instrumento que no es real, pero que se encarga de simular instrumentos y sistemas físicos reales. LabView (Laboratory Virtual Instrument Engineering Wordbench) es un software desarrollado para ejecutar instrumentos virtuales en tiempo real, maneja un ambiente de programación grafica conocida como G.
3
Componentes del Instrumento Virtual
Controles Entradas Panel Frontal Indicadores Salidas Diagrama de Bloques Programación
4
Creación de Instrumentos Virtuales
Controles Diagrama de Bloques Panel Frontal indicadores
5
Programación de Instrumentos Virtuales
Dato Flotante: Gobierna la ejecución del VI. Matemáticas Funciones: Lógicas Booleanas Ciclo Para Estructuras: Ciclo Mientras Estructura de Caso
6

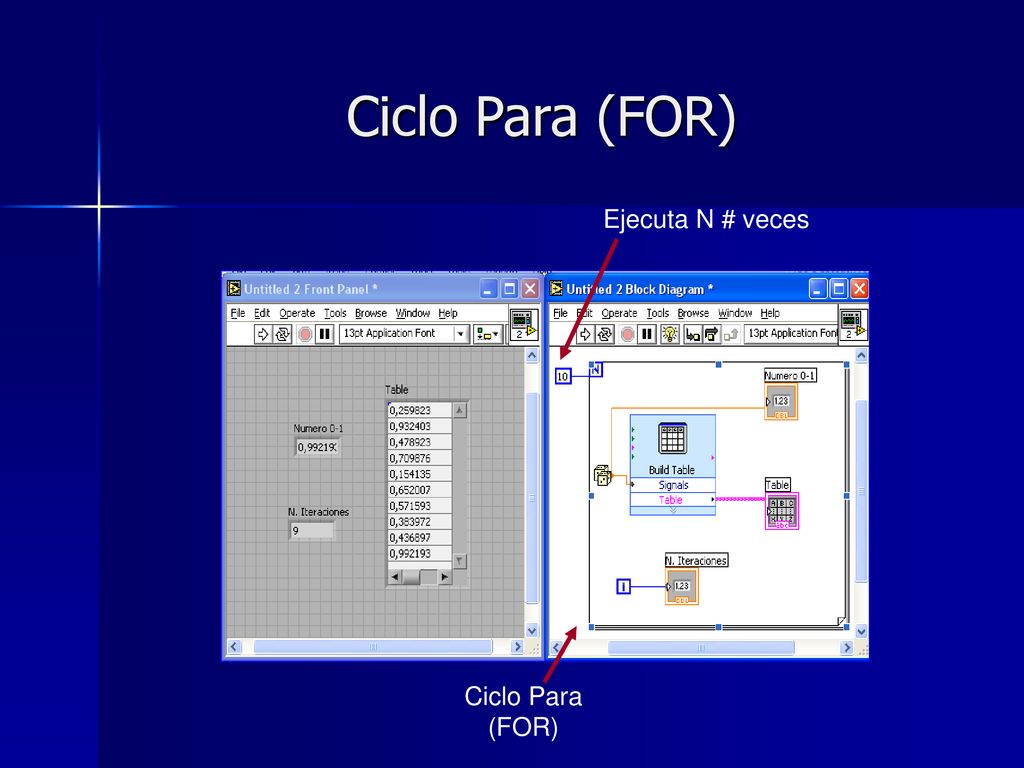

Ciclo Para (FOR) Ejecuta N # veces Ciclo Para (FOR)
7
Ciclo Mientras (WHILE)
Ejecuta hasta que la condición se cumpla
8
Estructura de Caso (Booleana)
Entrada tipo Booleana Caso Verdadero Caso Falso
9
Estructura de Caso (Numérica)
Entrada tipo Numérica Estado 0 Estado 1
10
Estructura de Caso (Caracter)
Entrada tipo Caracter
11

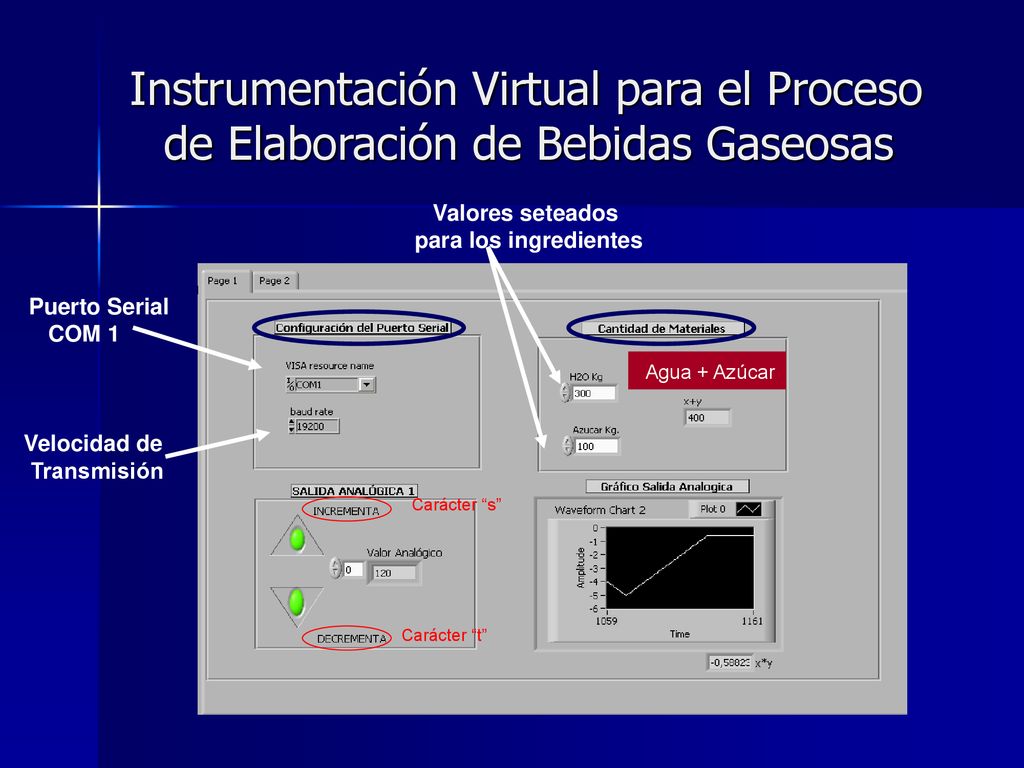

Instrumentación Virtual para el Proceso de Elaboración de Bebidas Gaseosas
Valores seteados para los ingredientes Puerto Serial COM 1 Agua + Azúcar Velocidad de Transmisión Carácter “s” Carácter “t”
12

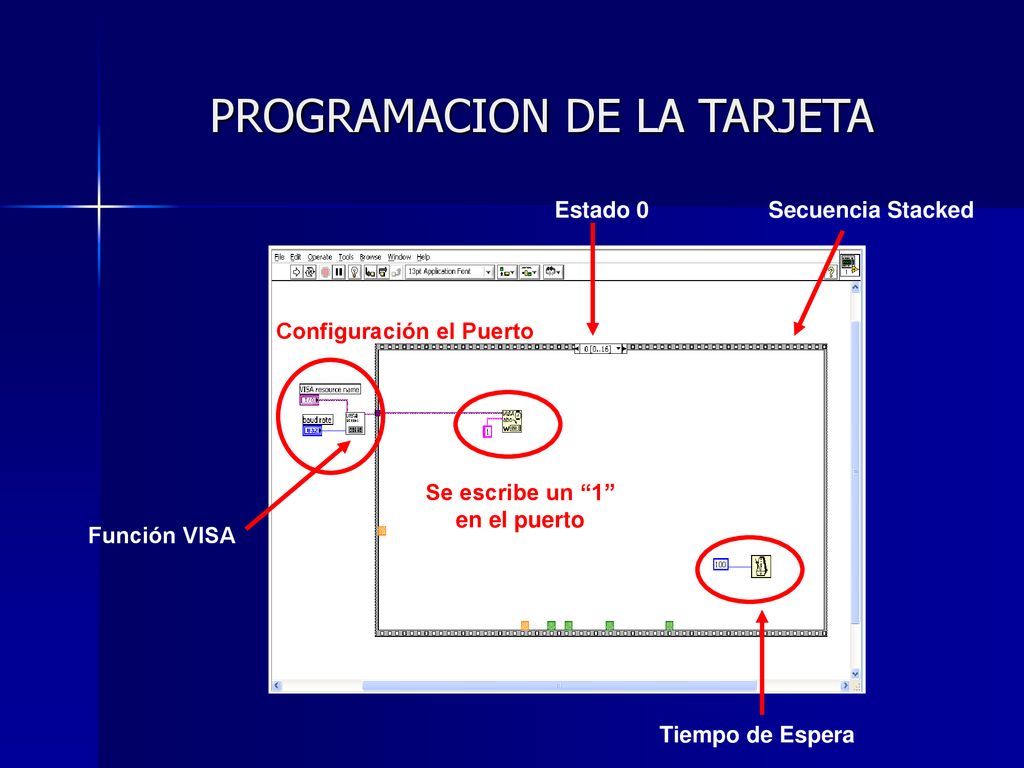

PROGRAMACION DE LA TARJETA
Estado 0 Secuencia Stacked Configuración el Puerto Se escribe un “1” en el puerto Función VISA Tiempo de Espera
13
PROGRAMACION DE LA TARJETA
Estado 2 Se escribe el caracter “O” en el puerto Tiempo de Espera
14
Habilitación Salida Digital 1
Convierte de String a Decimal Visa Read Indicador Waveform Escalamiento de señal analógica 1 V: escribe A habilita F: escribe A desahabilita Peso máxim0 de seteo Salida digital 1 Bomba ingreso e H2O
15
Habilitación Salida Digital 2
V: escribe A habilita F: escribe I desahabilita Salida digital 2 Motor marcha derecha
16
Habilitación Salida Digital 3
V: escribe A habilita F: escribe I desahabilita Salida digital 3 Motor marcha izquierda
17
Habilitación Salida Digital 4
Entrada digital 4 Sensor Nivel bajo V: escribe A habilita F: escribe I desahabilita Salida digital 4 Bomba de Salida
18
Incremento/Decremento de la Salida Analógica
Canal 1 Incremento de la Salida analógica V: se escribe s V: se escribe t Decremento de la salida analógica
19
Grafico de la Salida Analógica 1
Lectura del puerto Valor Actual salida analógica Indicador Waveform
