Dibuja en cada uno de los puntos la suma de las fuerzas que actúan sobre la bola. De acuerdo con lo anterior, dibuja la aceleración total de la bola en.

Presentación del tema: "Dibuja en cada uno de los puntos la suma de las fuerzas que actúan sobre la bola. De acuerdo con lo anterior, dibuja la aceleración total de la bola en."— Transcripción de la presentación:

1 Dibuja en cada uno de los puntos la suma de las fuerzas que actúan sobre la bola.
De acuerdo con lo anterior, dibuja la aceleración total de la bola en cada punto. El dibujo representa la trayectoria de una bola de golf. B FT,P a C A FT,P a FT,P a FT,P: fuerza que hace la Tierra sobre la pelota, (Gravitatoria). Es la única fuerza que actúa, sin tener en cuenta el rozamiento, por lo que la suma de las fuerzas será igual a esa fuerza. La aceleración total tendrá la misma dirección y sentido que la suma de las fuerzas que actúan sobre la pelota.

2 En el punto B sólo hay componente normal a la trayectoria
Dibuja en cada uno de los puntos las componentes de la suma de las fuerzas en las direcciones tangente a la trayectoria y normal a la trayectoria que actúan sobre la bola. B FT,P C A Fn Ft Ft Fn FT,P FT,P Fn Dibujamos líneas que sean tangentes y perpendiculares a la trayectoria en cada punto. En el punto A En el punto B sólo hay componente normal a la trayectoria En el punto C

3 En el punto B sólo hay aceleración normal.
Dibuja en cada uno de los puntos las componentes tangencial y normal de la bola. B a C A an at at an a an a En el punto A, las componentes de la aceleración son las que se reflejan en el dibujo. En el punto B sólo hay aceleración normal. En el punto C las componentes de la aceleración son las que se reflejan en el dibujo.

4 No hay aceleración tangencial. La rapidez no cambia en ese punto.

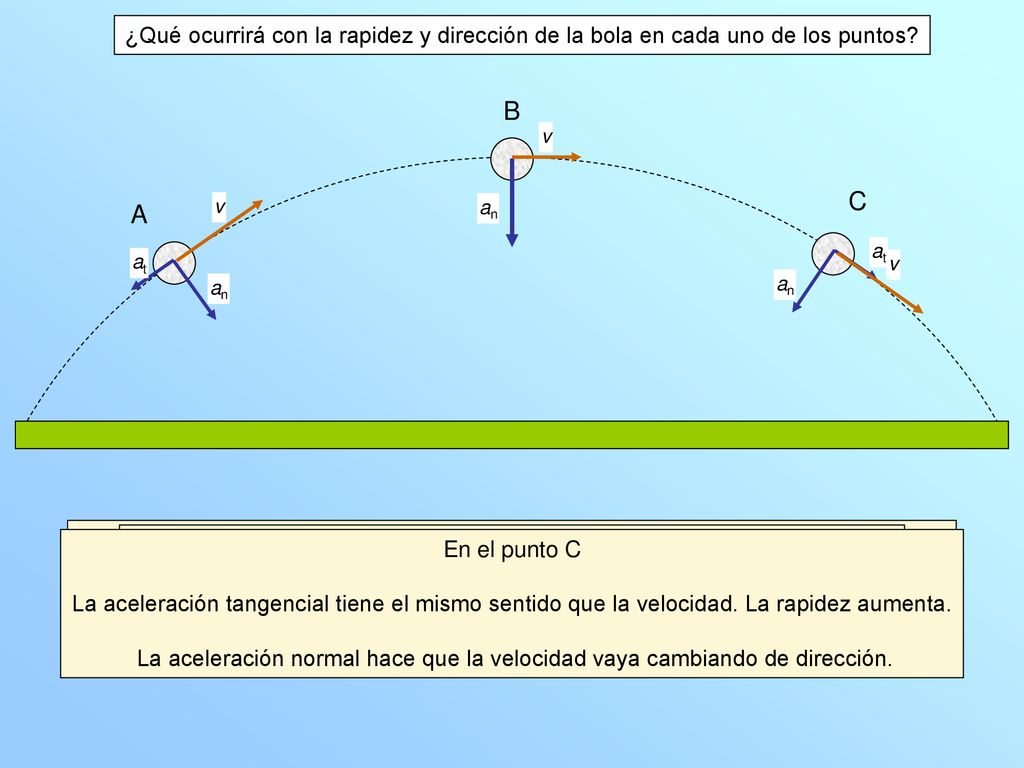

¿Qué ocurrirá con la rapidez y dirección de la bola en cada uno de los puntos? B v C A v an at at an v an En el punto A La aceleración tangencial tiene sentido contrario a la velocidad. La rapidez disminuye. La aceleración normal hace que la velocidad vaya cambiando de dirección. En el punto C La aceleración tangencial tiene el mismo sentido que la velocidad. La rapidez aumenta. La aceleración normal hace que la velocidad vaya cambiando de dirección. En el punto B No hay aceleración tangencial. La rapidez no cambia en ese punto. La aceleración normal hace que la velocidad vaya cambiando de dirección.
