¿Qué es el ELECTROCARDIOGRAMA?. ¿Qué es el ELECTROCARDIOGRAMA?

Presentación del tema: "¿Qué es el ELECTROCARDIOGRAMA?. ¿Qué es el ELECTROCARDIOGRAMA?"— Transcripción de la presentación:

1

2 ¿Qué es el ELECTROCARDIOGRAMA?

3 El electrocardiograma es un registro gráfico de la actividad eléctrica, creada y conducida por las fibras cardiacas

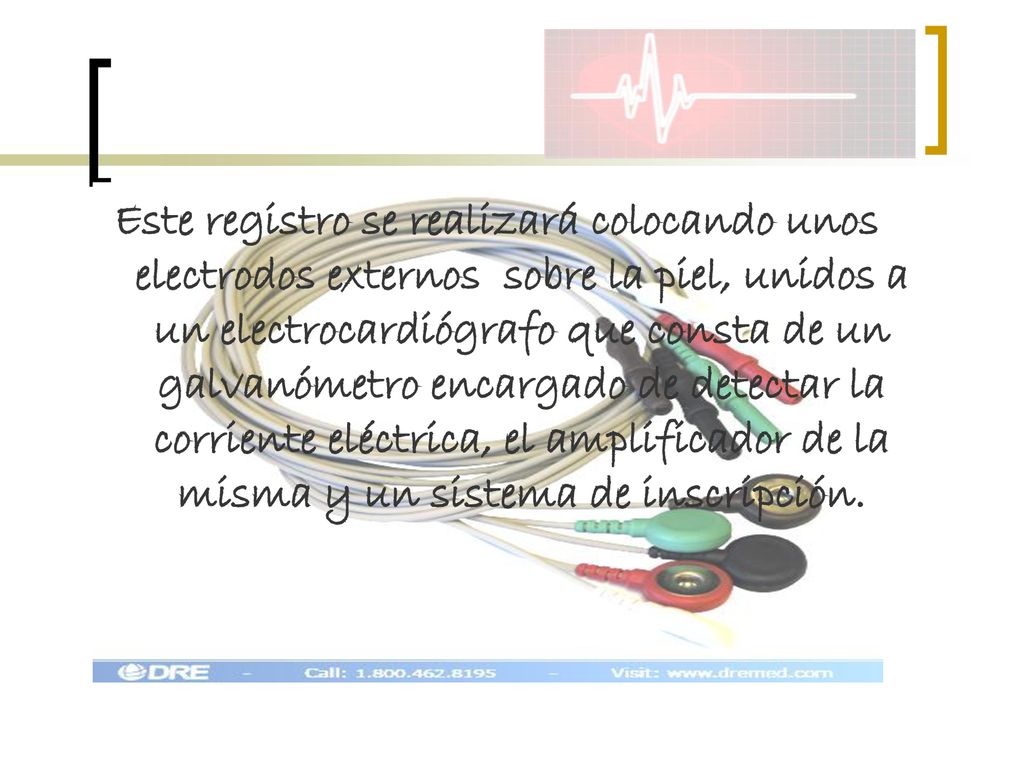

4 Este registro se realizará colocando unos electrodos externos sobre la piel, unidos a un electrocardiógrafo que consta de un galvanómetro encargado de detectar la corriente eléctrica, el amplificador de la misma y un sistema de inscripción.

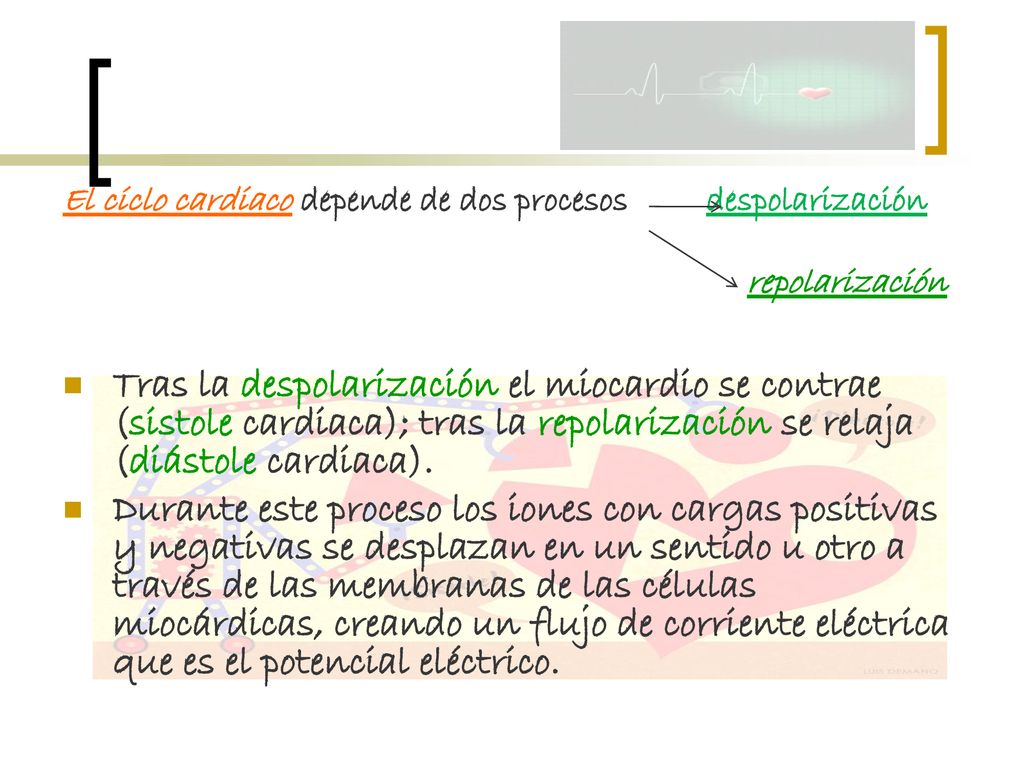

5 El ciclo cardiaco depende de dos procesos despolarización
repolarización Tras la despolarización el miocardio se contrae (sistole cardiaca); tras la repolarización se relaja (diástole cardiaca). Durante este proceso los iones con cargas positivas y negativas se desplazan en un sentido u otro a través de las membranas de las células miocárdicas, creando un flujo de corriente eléctrica que es el potencial eléctrico.

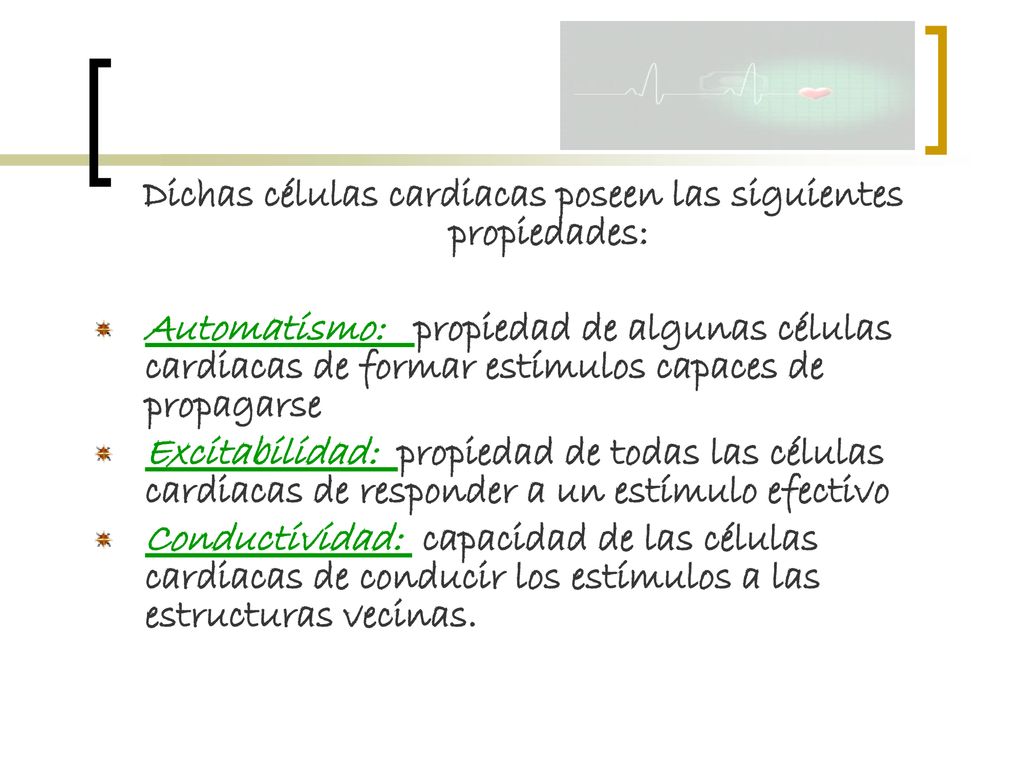

6 Dichas células cardiacas poseen las siguientes propiedades:
Automatismo: propiedad de algunas células cardiacas de formar estímulos capaces de propagarse Excitabilidad: propiedad de todas las células cardiacas de responder a un estímulo efectivo Conductividad: capacidad de las células cardiacas de conducir los estímulos a las estructuras vecinas.

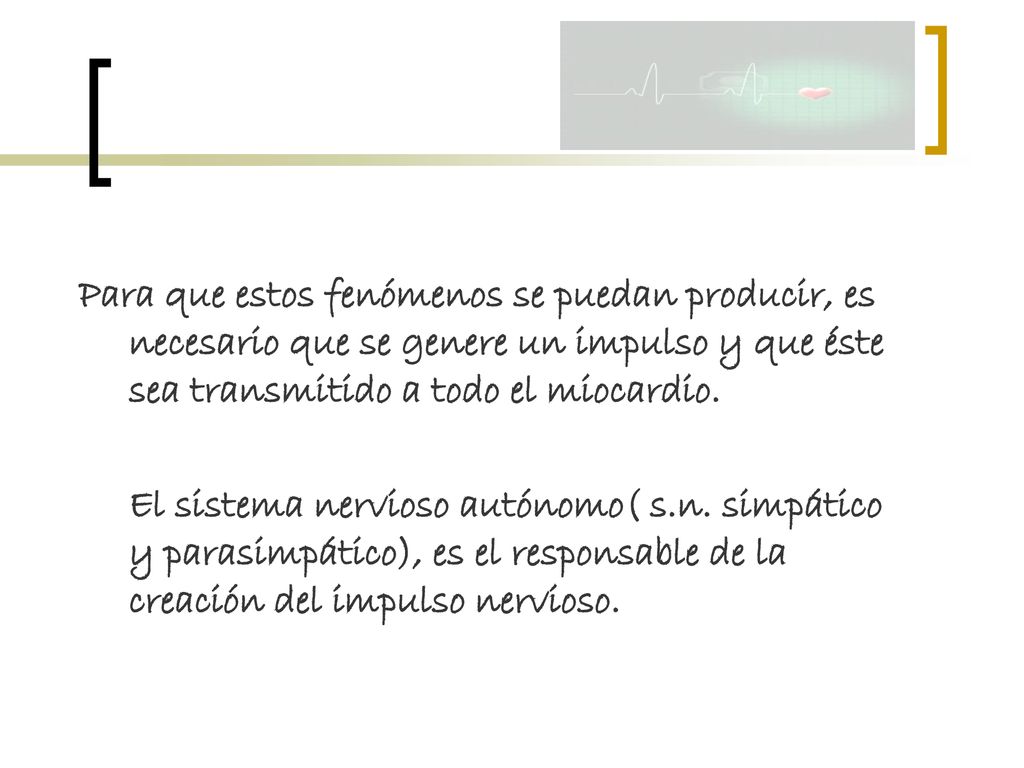

7 Para que estos fenómenos se puedan producir, es necesario que se genere un impulso y que éste sea transmitido a todo el miocardio. El sistema nervioso autónomo( s.n. simpático y parasimpático), es el responsable de la creación del impulso nervioso.

8 Marcapasos fisiológico
fibras nerviosas que favorecen la despolarización de las aurículas (contracción) retarda unas décimas de segundo el impulso por las células transicionales anterior posterior transmiten el impulso en los ventrículos haciendo que se despolaricen ( contracción)

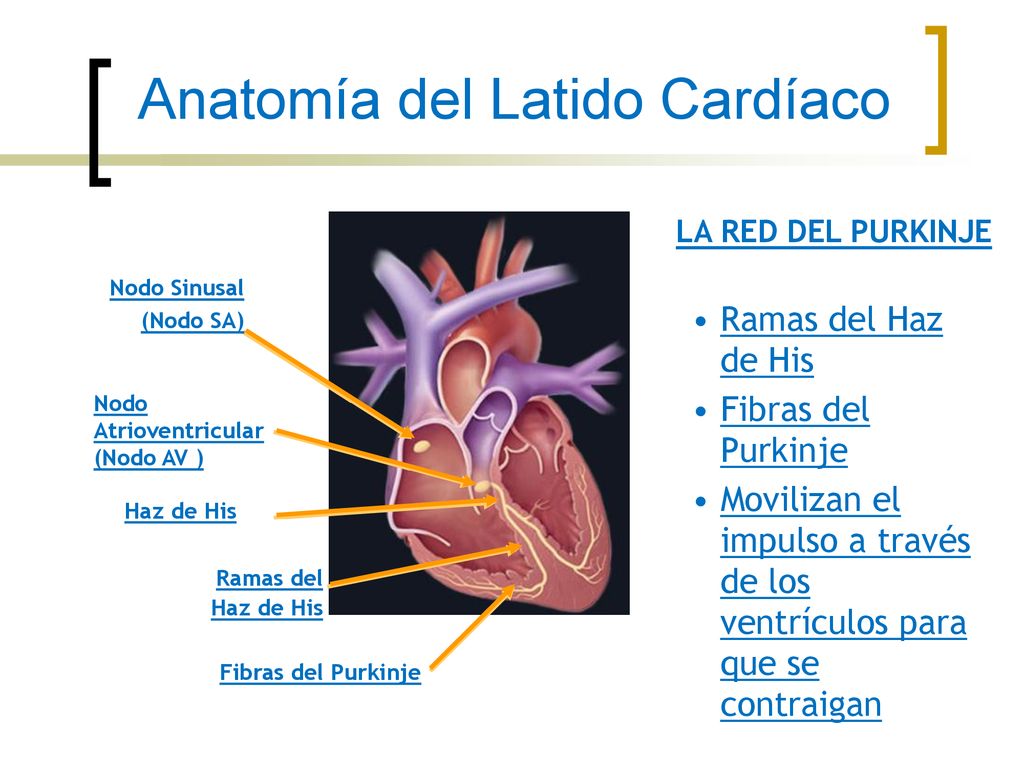

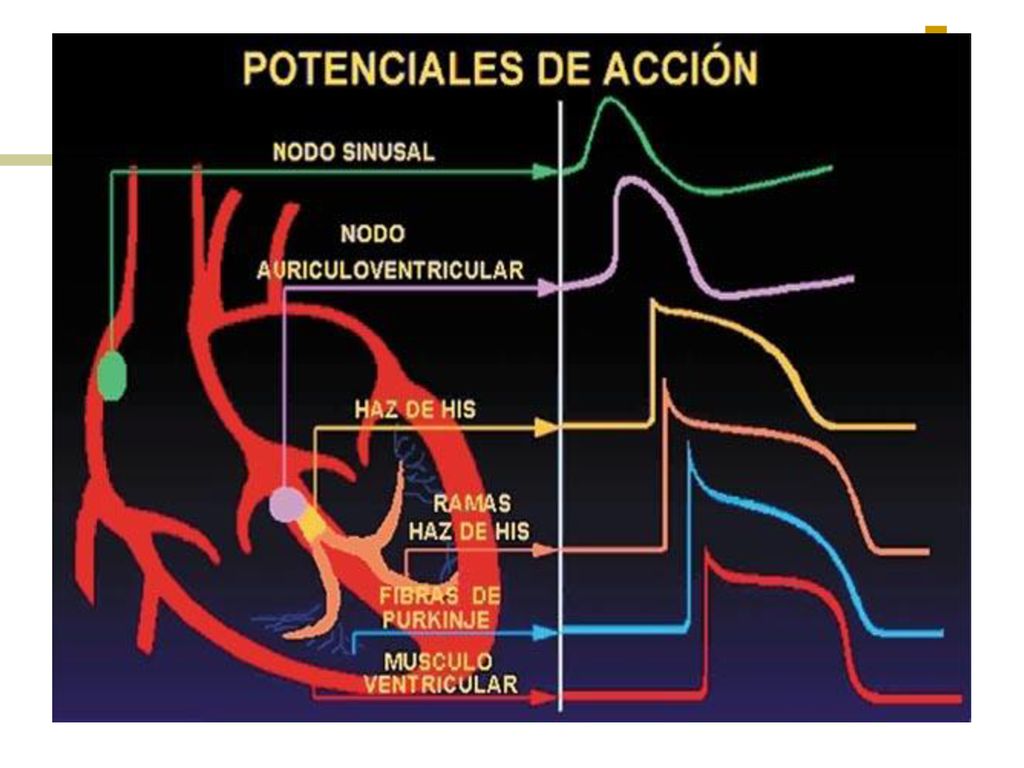

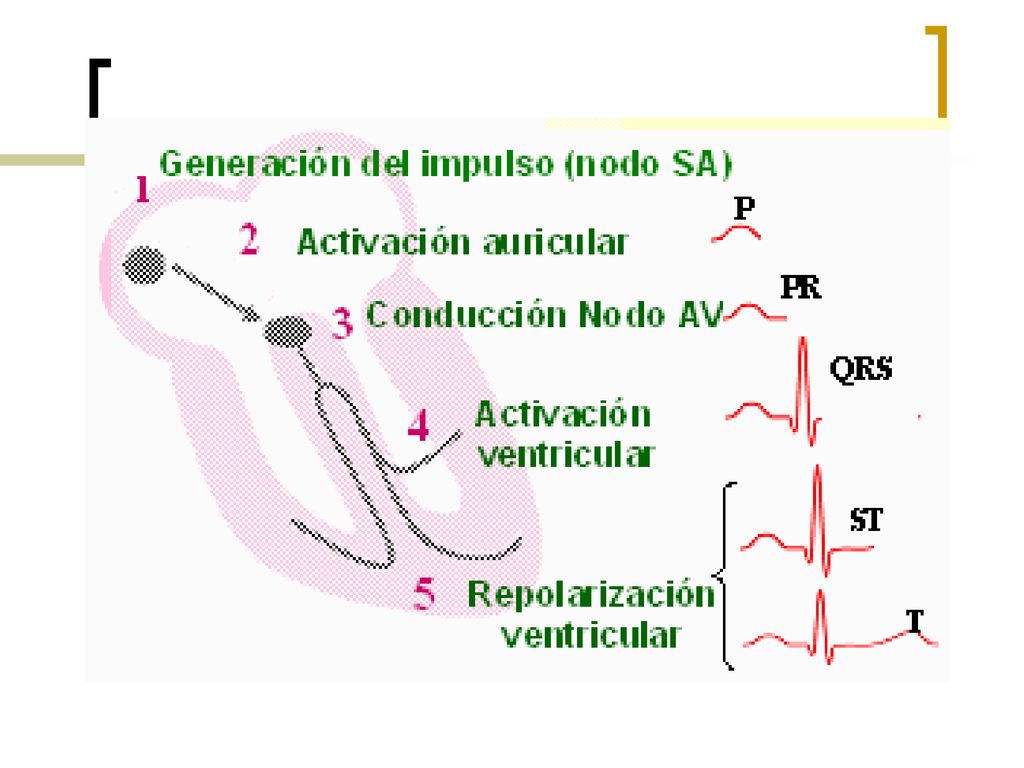

9 Anatomía del Latido Cardíaco
LA RED DEL PURKINJE Nodo Sinusal (Nodo SA) Ramas del Haz de His Fibras del Purkinje Movilizan el impulso a través de los ventrículos para que se contraigan Nodo Atrioventricular (Nodo AV ) Bundle Branches & Purkinje Fibers (make up the Purkinje Network): Distribute the electrical impulse to the cardiac muscle allowing for depolarization (contraction) of the ventricle Together with the Purkinje Fibers make up the Ventricular Conduction System Can deliver impulses at rates between BPM, known as an ‘escape’ rhythm Haz de His Ramas del Haz de His Fibras del Purkinje

10

11

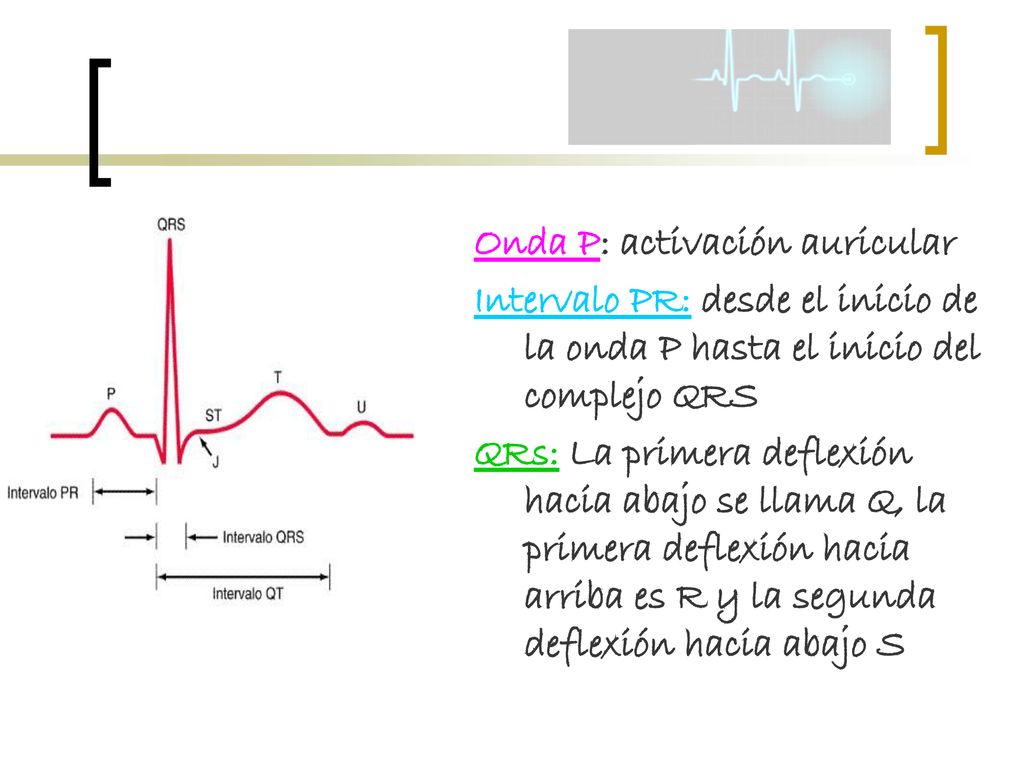

12 Onda P: activación auricular
Intervalo PR: desde el inicio de la onda P hasta el inicio del complejo QRS QRs: La primera deflexión hacia abajo se llama Q, la primera deflexión hacia arriba es R y la segunda deflexión hacia abajo S

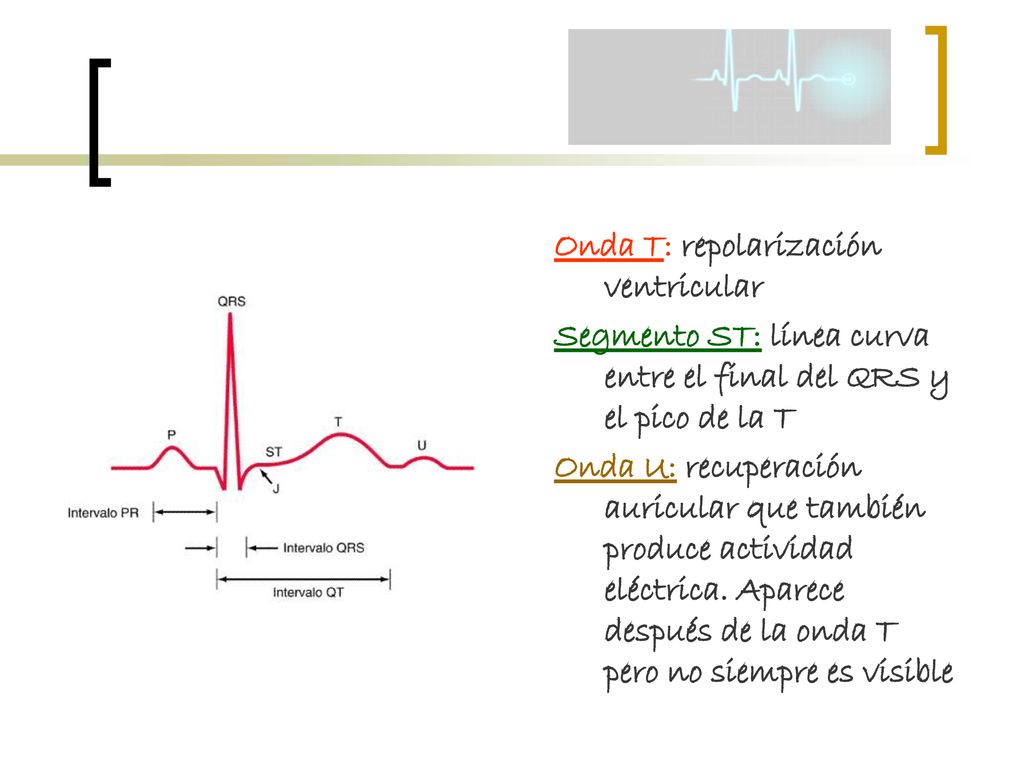

13 Onda T: repolarización ventricular
Segmento ST: línea curva entre el final del QRS y el pico de la T Onda U: recuperación auricular que también produce actividad eléctrica. Aparece después de la onda T pero no siempre es visible

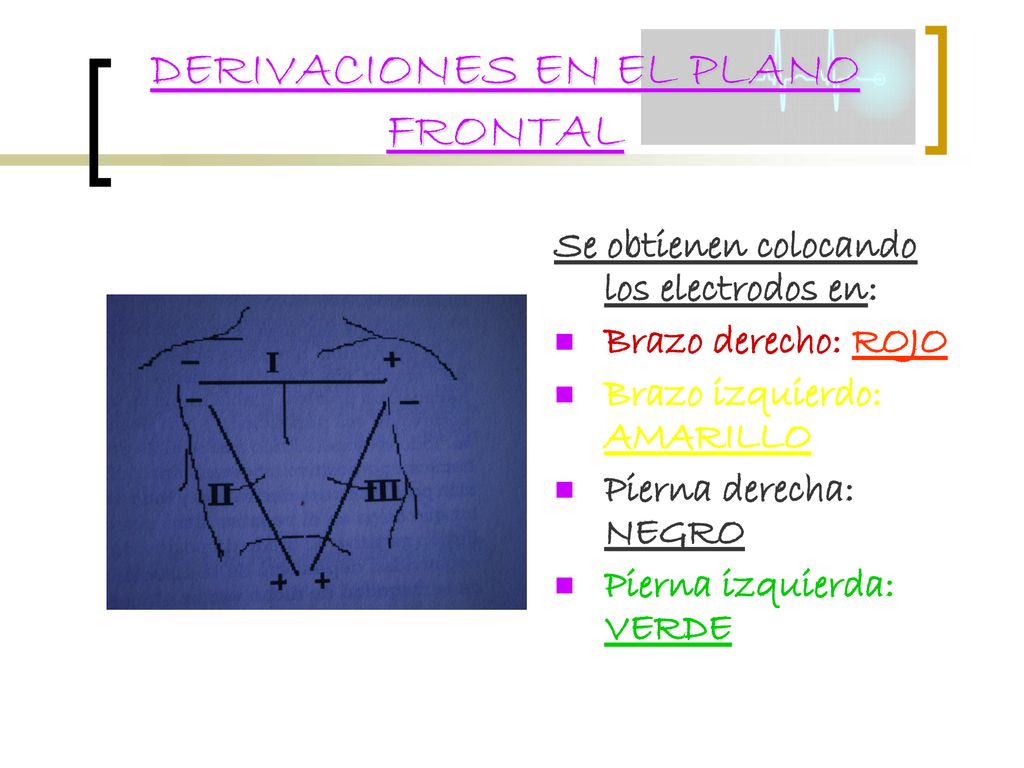

14 DERIVACIONES EN EL PLANO FRONTAL
Se obtienen colocando los electrodos en: Brazo derecho: ROJO Brazo izquierdo: AMARILLO Pierna derecha: NEGRO Pierna izquierda: VERDE

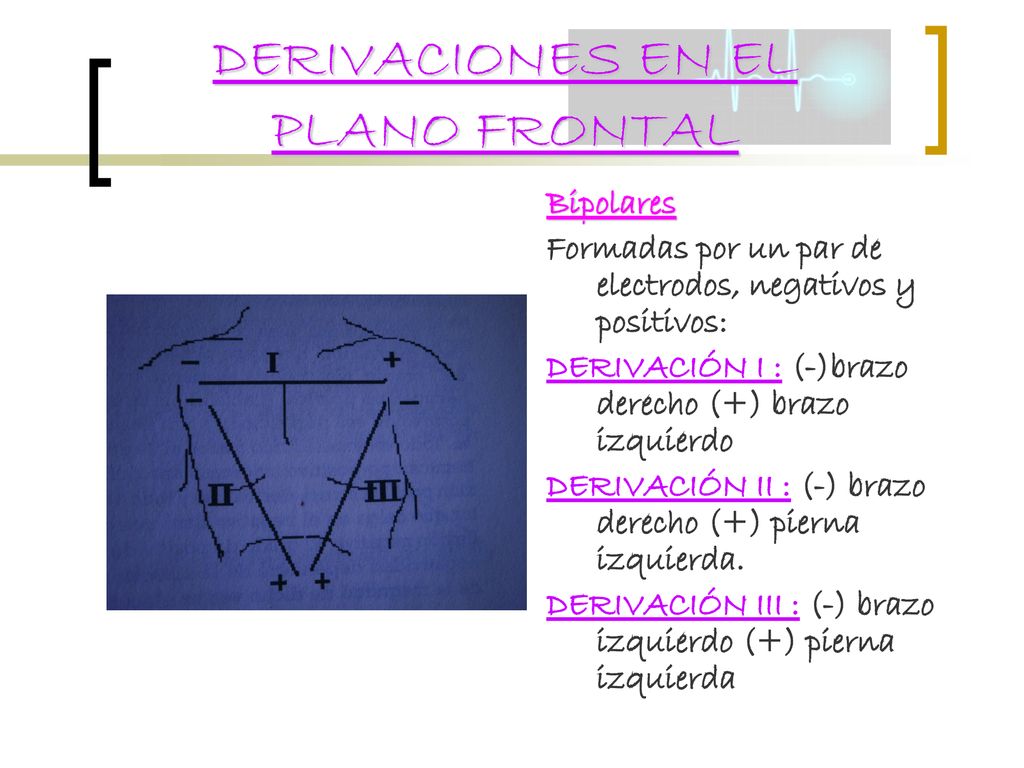

15 DERIVACIONES EN EL PLANO FRONTAL
Bipolares Formadas por un par de electrodos, negativos y positivos: DERIVACIÓN I : (-)brazo derecho (+) brazo izquierdo DERIVACIÓN II : (-) brazo derecho (+) pierna izquierda. DERIVACIÓN III : (-) brazo izquierdo (+) pierna izquierda

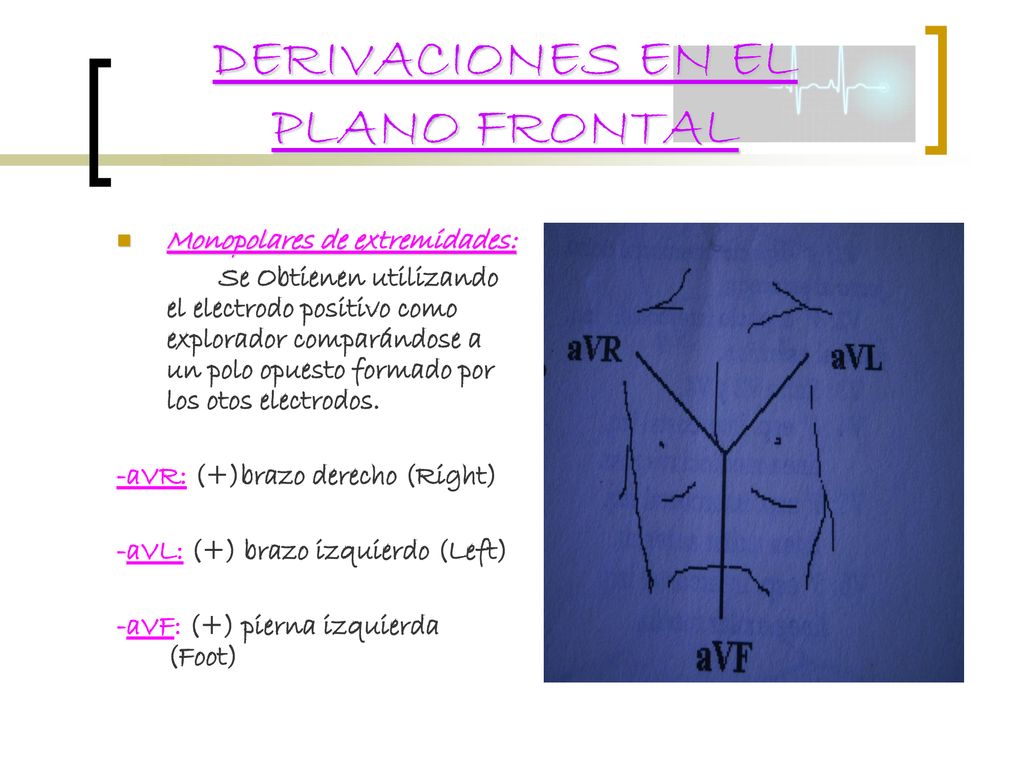

16 DERIVACIONES EN EL PLANO FRONTAL
Monopolares de extremidades: Se Obtienen utilizando el electrodo positivo como explorador comparándose a un polo opuesto formado por los otos electrodos. -aVR: (+)brazo derecho (Right) -aVL: (+) brazo izquierdo (Left) -aVF: (+) pierna izquierda (Foot)

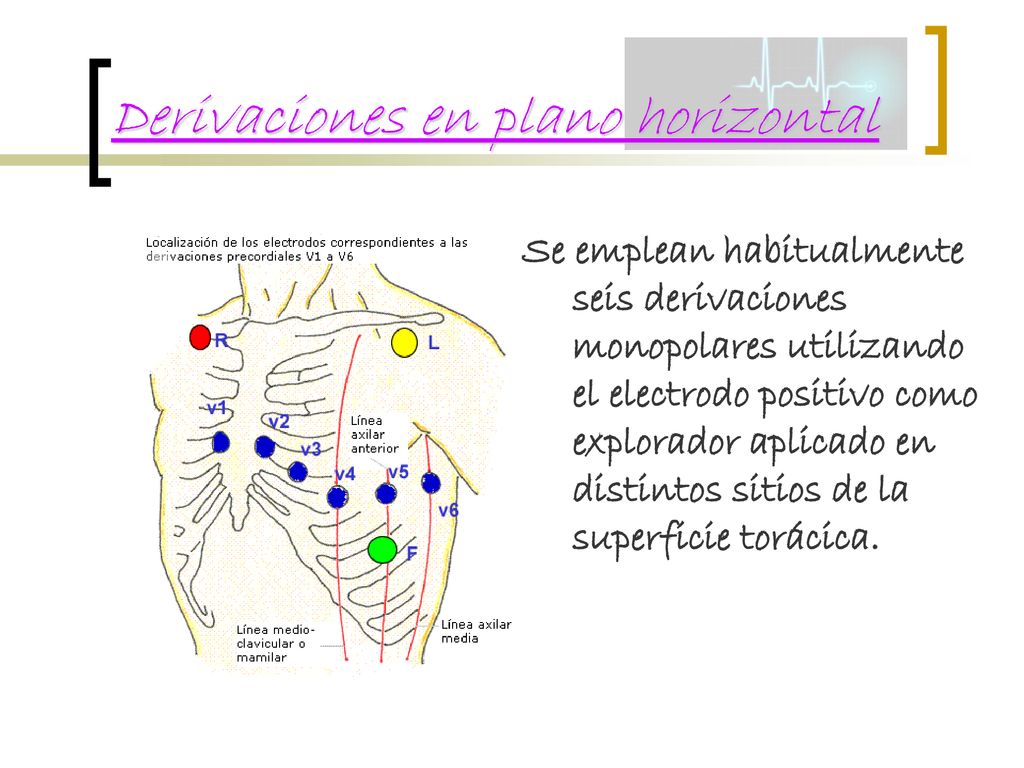

17 Derivaciones en plano horizontal
Se emplean habitualmente seis derivaciones monopolares utilizando el electrodo positivo como explorador aplicado en distintos sitios de la superficie torácica.

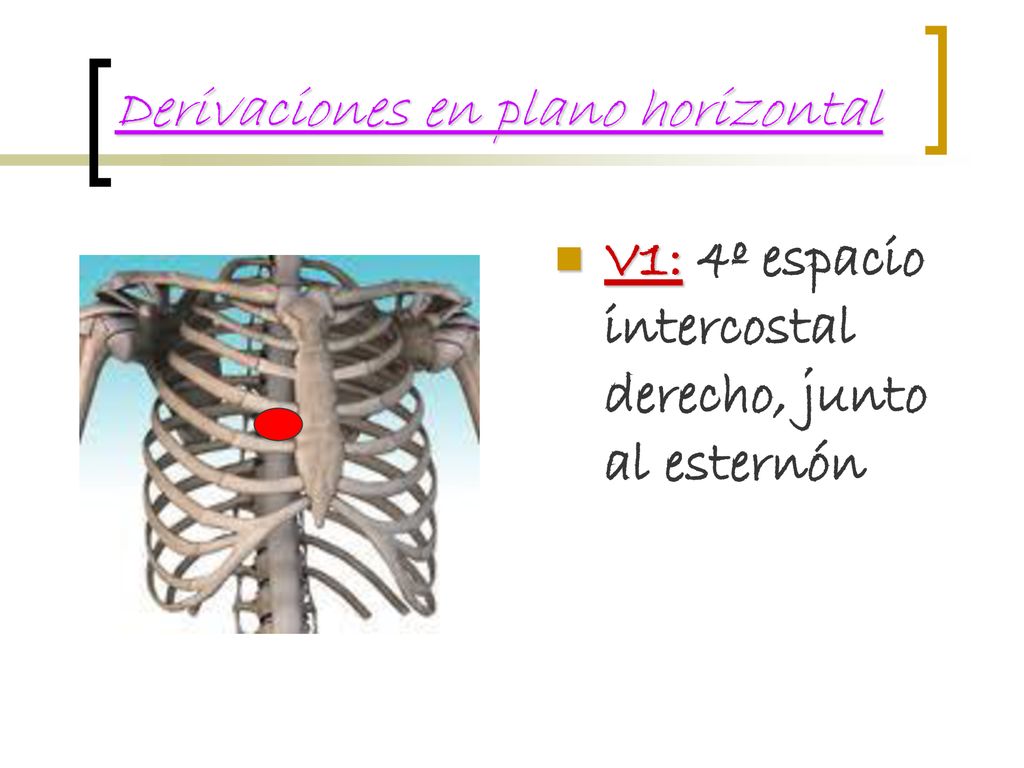

18 Derivaciones en plano horizontal
V1: 4º espacio intercostal derecho, junto al esternón

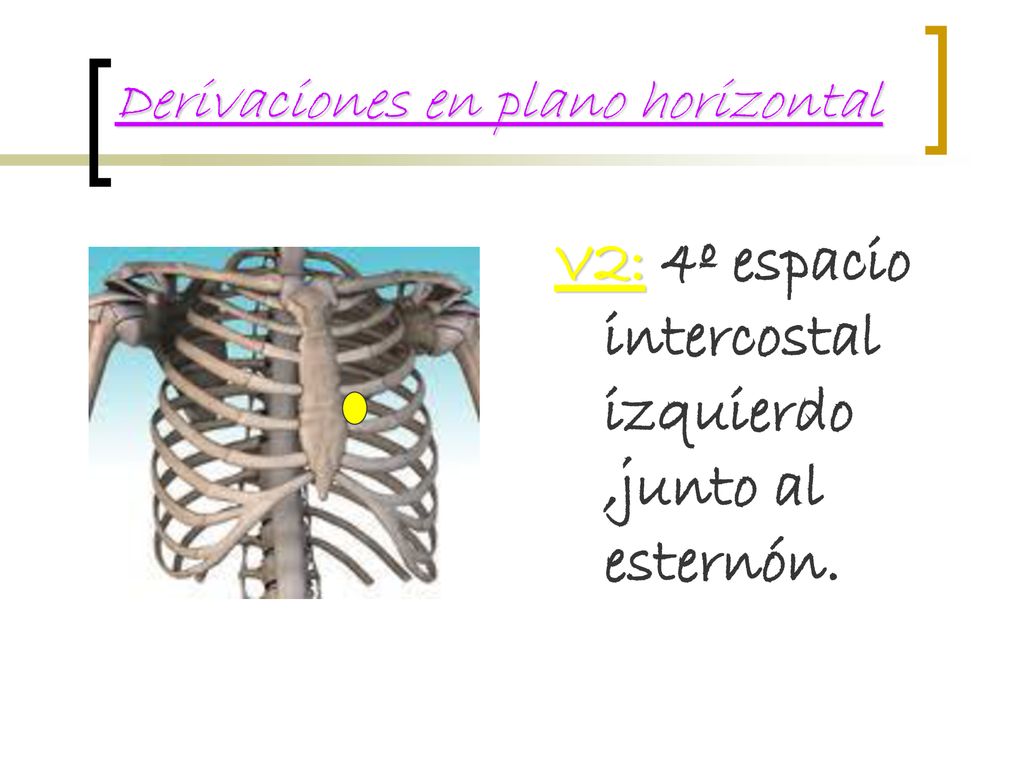

19 Derivaciones en plano horizontal
V2: 4º espacio intercostal izquierdo ,junto al esternón.

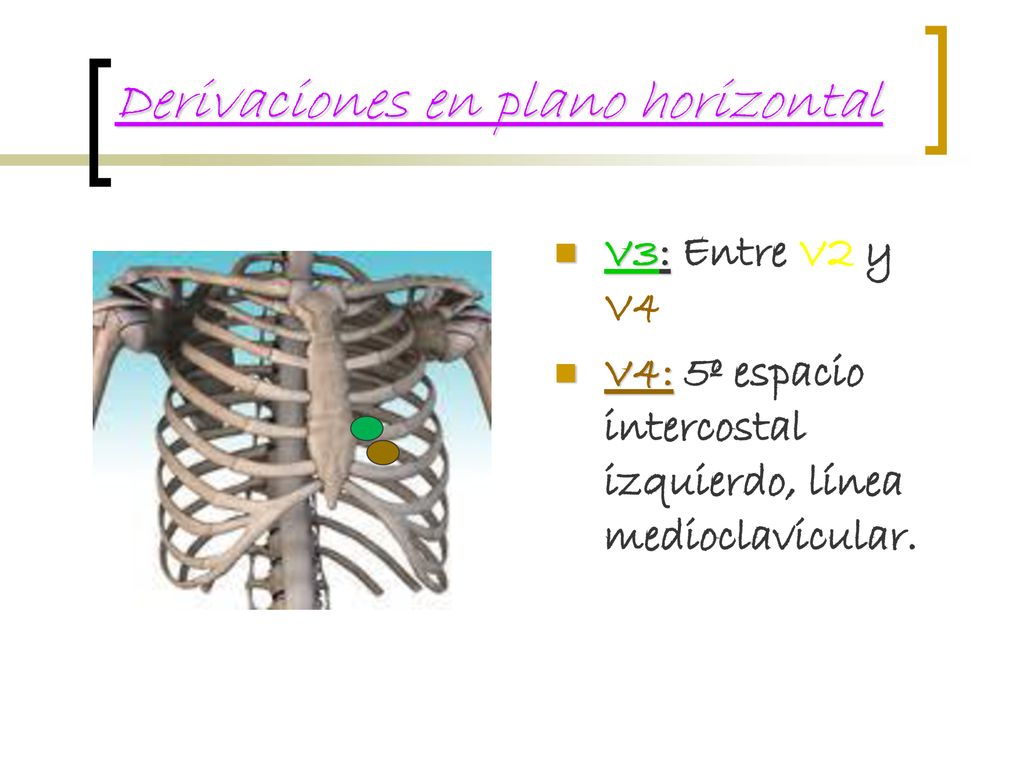

20 Derivaciones en plano horizontal
V3: Entre V2 y V4 V4: 5º espacio intercostal izquierdo, línea medioclavicular.

21 Derivaciones en plano horizontal

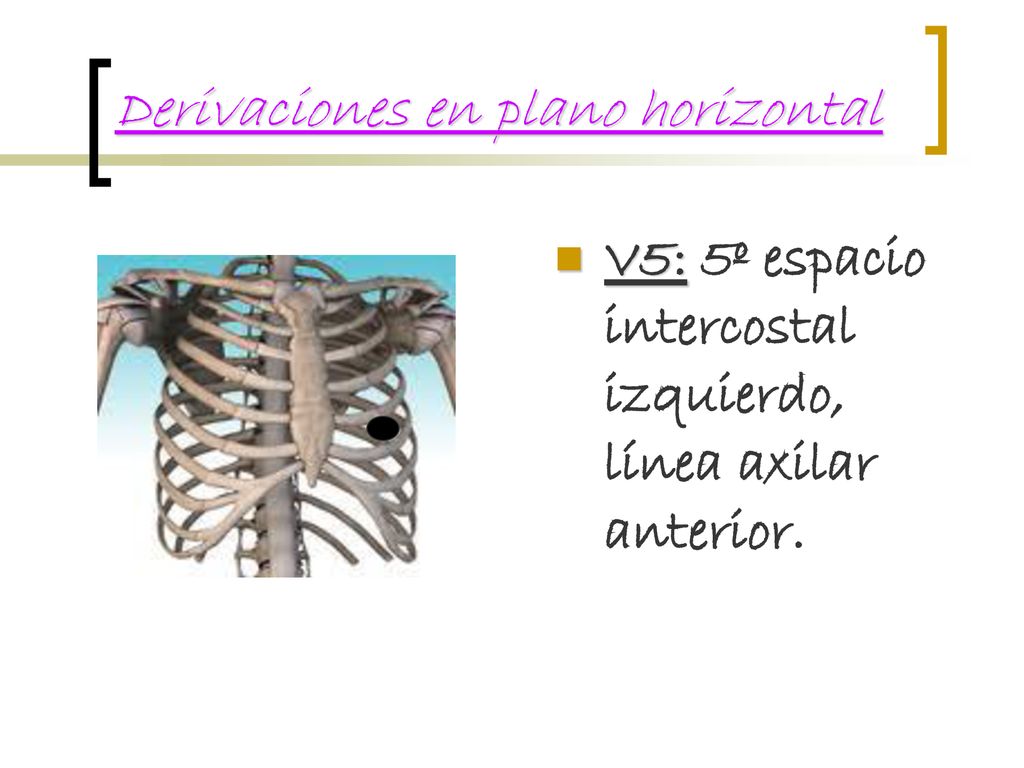

V5: 5º espacio intercostal izquierdo, línea axilar anterior.

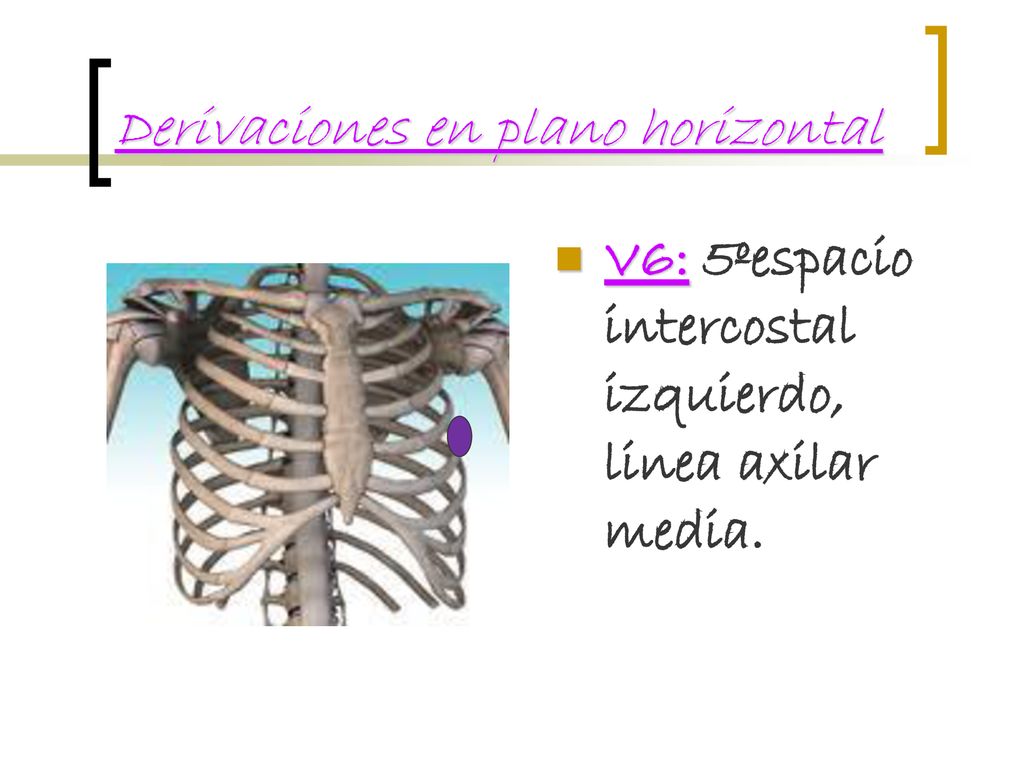

22 Derivaciones en plano horizontal
V6: 5ºespacio intercostal izquierdo, linea axilar media.

23 Desarrollo de la técnica
Preparación del paciente: Información de la maniobra a realizar Posición: Decubito supino Aconsejarle que se relaje Respetar su intimidad Actividades: Rasurado de torax (si fuera necesario) Frotar con alcohol las derivaciones periféricas Colocación de los electrodos. ¡IMPORTANTE! La correcta colocación de los electrodos para poder hacer las comparaciones pertinentes ( en caso contrario se podría falsear la información)

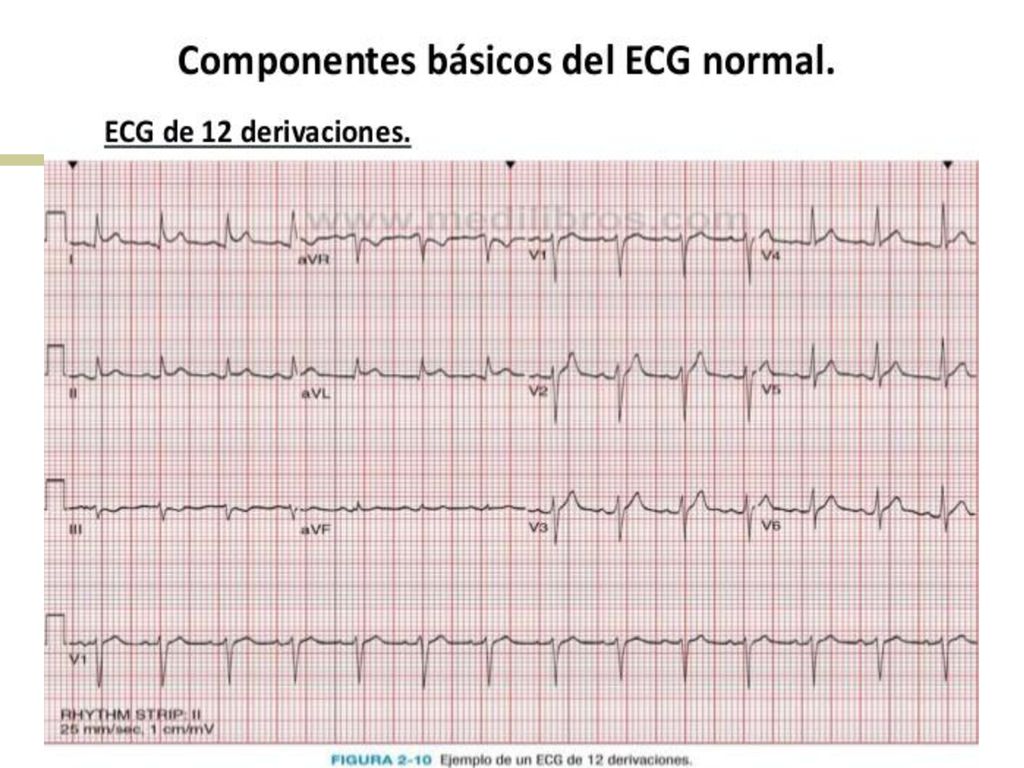

24

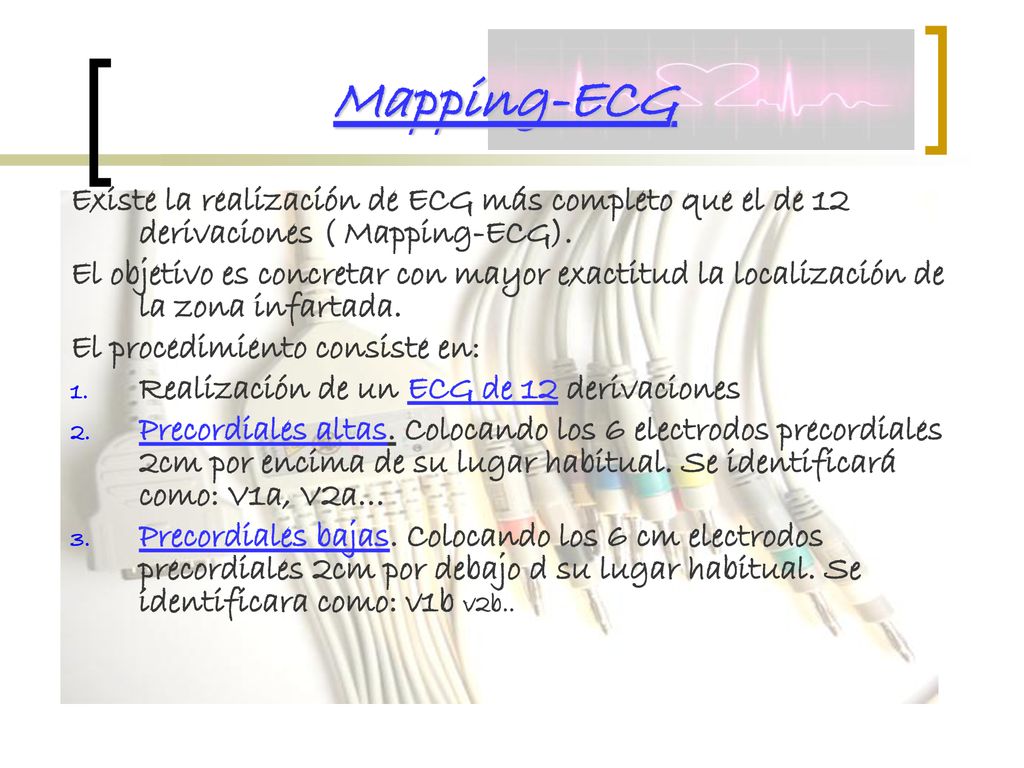

25 Mapping-ECG Existe la realización de ECG más completo que el de 12 derivaciones ( Mapping-ECG). El objetivo es concretar con mayor exactitud la localización de la zona infartada. El procedimiento consiste en: Realización de un ECG de 12 derivaciones Precordiales altas. Colocando los 6 electrodos precordiales 2cm por encima de su lugar habitual. Se identificará como: V1a, V2a… Precordiales bajas. Colocando los 6 cm electrodos precordiales 2cm por debajo d su lugar habitual. Se identificara como: v1b v2b..

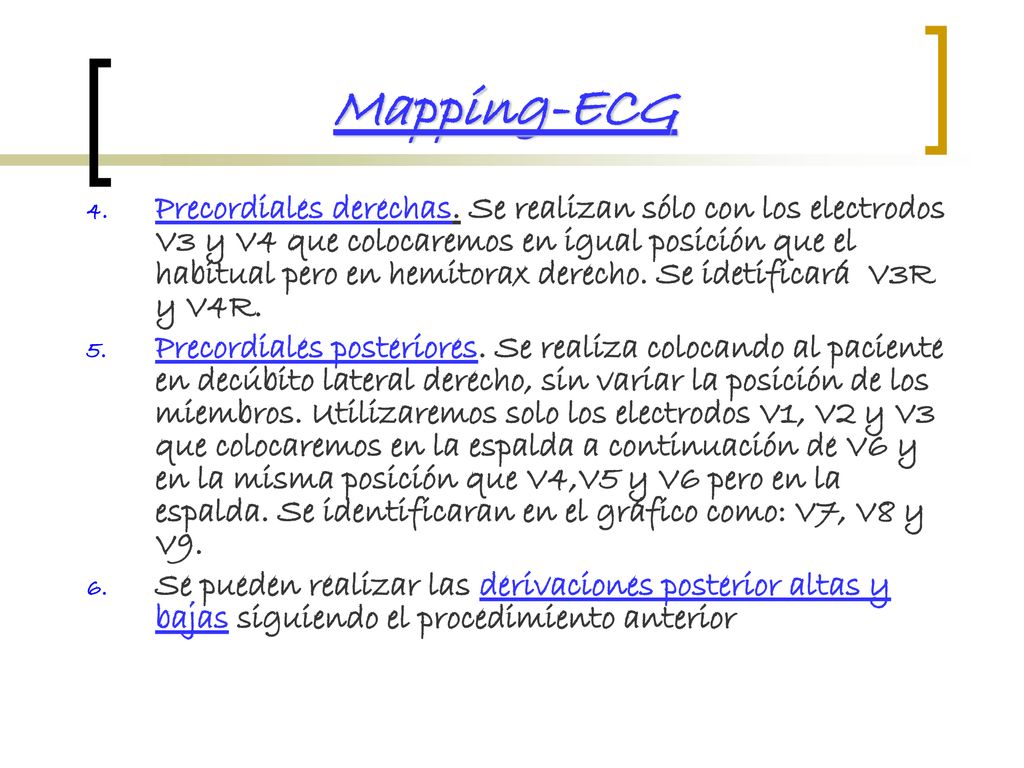

26 Mapping-ECG Precordiales derechas. Se realizan sólo con los electrodos V3 y V4 que colocaremos en igual posición que el habitual pero en hemitorax derecho. Se idetificará V3R y V4R. Precordiales posteriores. Se realiza colocando al paciente en decúbito lateral derecho, sin variar la posición de los miembros. Utilizaremos solo los electrodos V1, V2 y V3 que colocaremos en la espalda a continuación de V6 y en la misma posición que V4,V5 y V6 pero en la espalda. Se identificaran en el gráfico como: V7, V8 y V9. Se pueden realizar las derivaciones posterior altas y bajas siguiendo el procedimiento anterior

27 Mapping-ECG

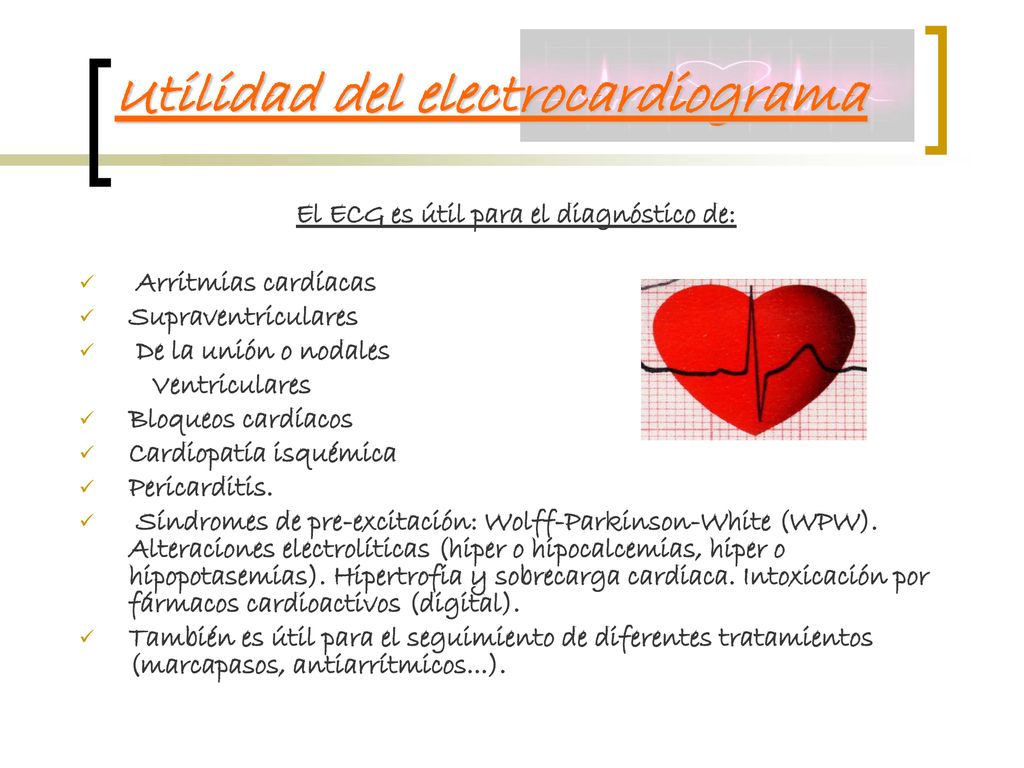

28 Utilidad del electrocardiograma
El ECG es útil para el diagnóstico de: Arritmias cardíacas Supraventriculares De la unión o nodales Ventriculares Bloqueos cardíacos Cardiopatía isquémica Pericarditis. Síndromes de pre-excitación: Wolff-Parkinson-White (WPW). Alteraciones electrolíticas (hiper o hipocalcemias, hiper o hipopotasemias). Hipertrofia y sobrecarga cardiaca. Intoxicación por fármacos cardioactivos (digital). También es útil para el seguimiento de diferentes tratamientos (marcapasos, antiarrítmicos...).

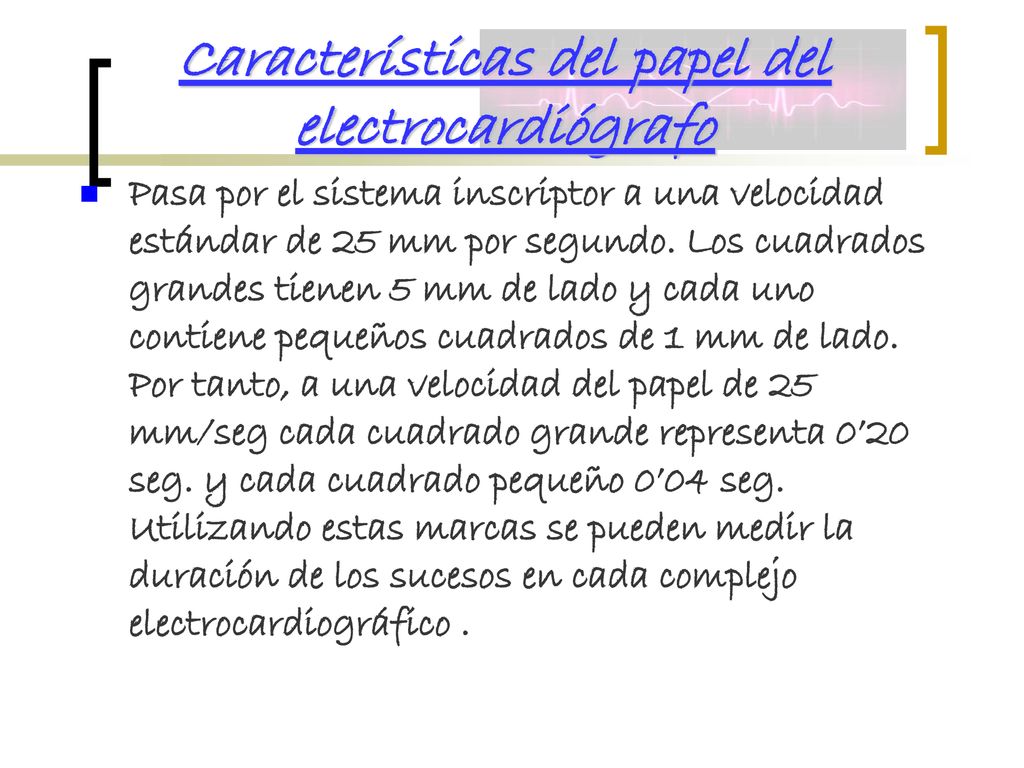

29 Características del papel del electrocardiógrafo
Pasa por el sistema inscriptor a una velocidad estándar de 25 mm por segundo. Los cuadrados grandes tienen 5 mm de lado y cada uno contiene pequeños cuadrados de 1 mm de lado. Por tanto, a una velocidad del papel de 25 mm/seg cada cuadrado grande representa 0’20 seg. y cada cuadrado pequeño 0’04 seg. Utilizando estas marcas se pueden medir la duración de los sucesos en cada complejo electrocardiográfico .

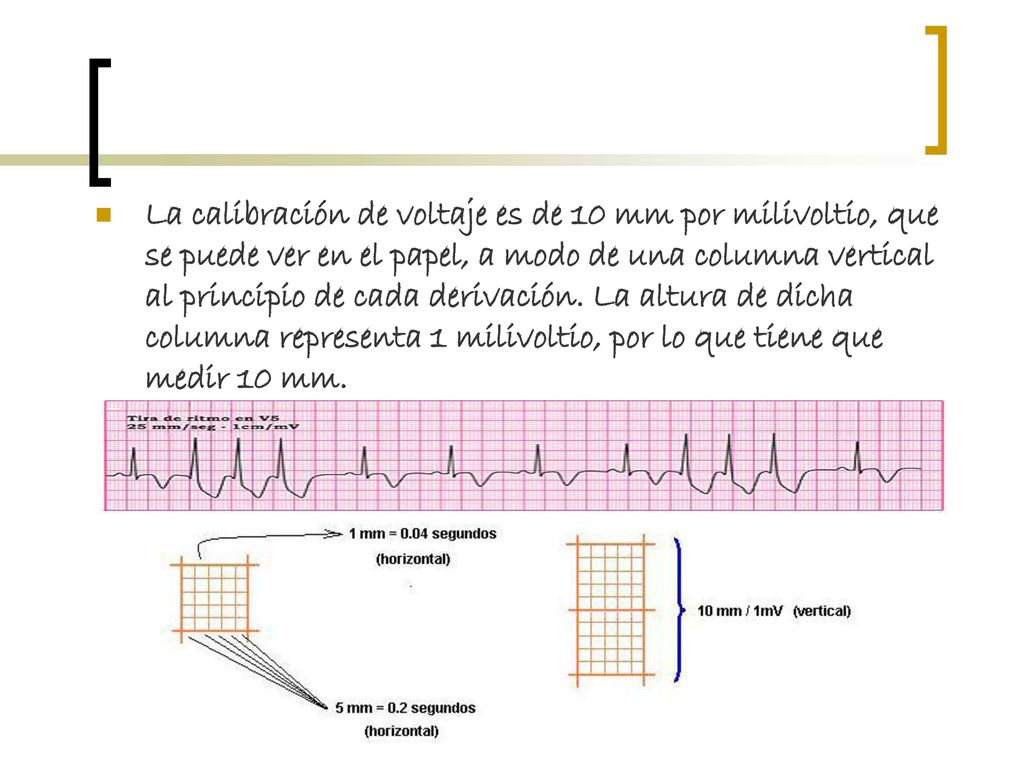

30 La calibración de voltaje es de 10 mm por milivoltio, que se puede ver en el papel, a modo de una columna vertical al principio de cada derivación. La altura de dicha columna representa 1 milivoltio, por lo que tiene que medir 10 mm.

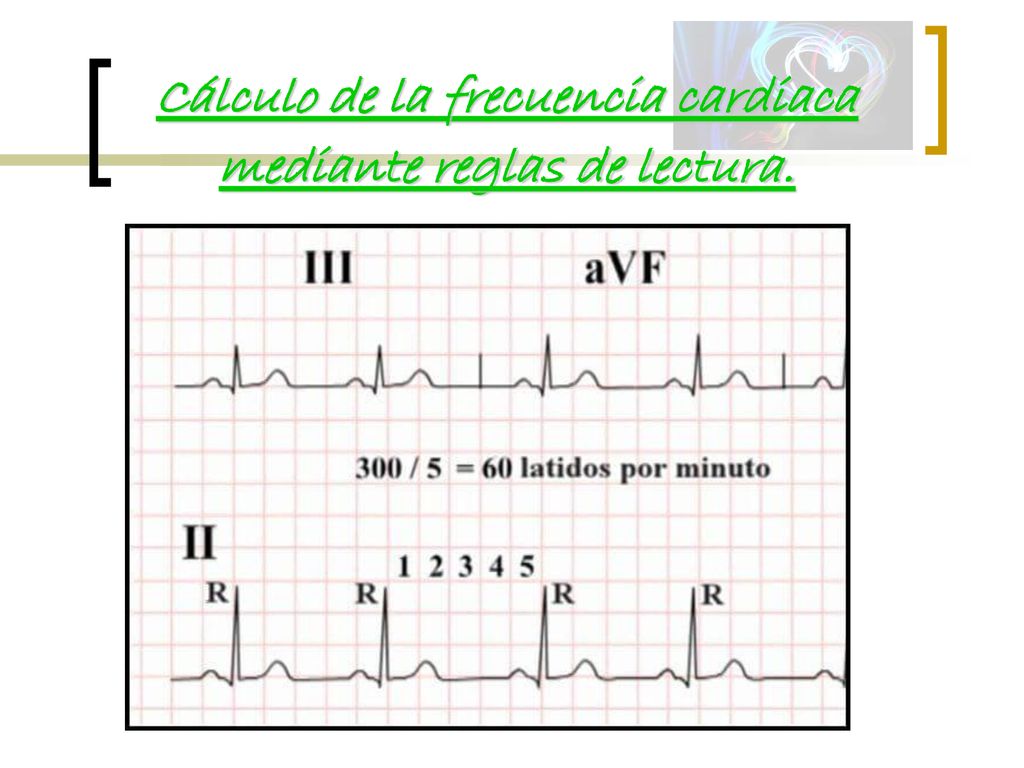

31 Cálculo de la frecuencia cardiaca mediante reglas de lectura.

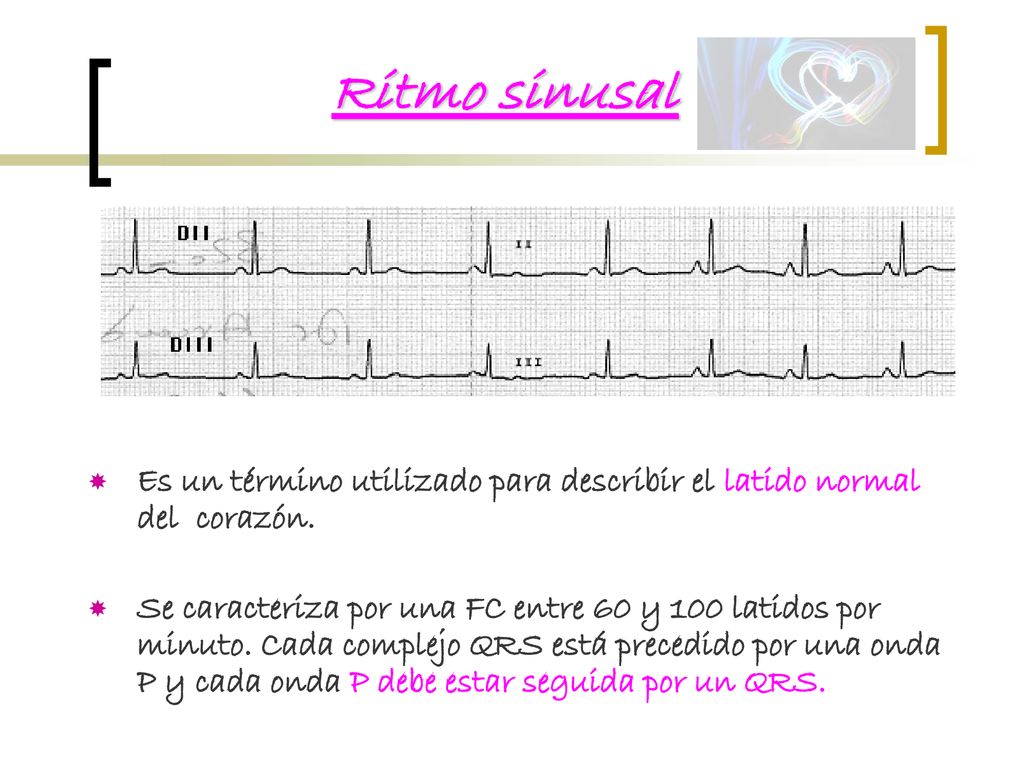

32 Ritmo sinusal Es un término utilizado para describir el latido normal del corazón. Se caracteriza por una FC entre 60 y 100 latidos por minuto. Cada complejo QRS está precedido por una onda P y cada onda P debe estar seguida por un QRS.

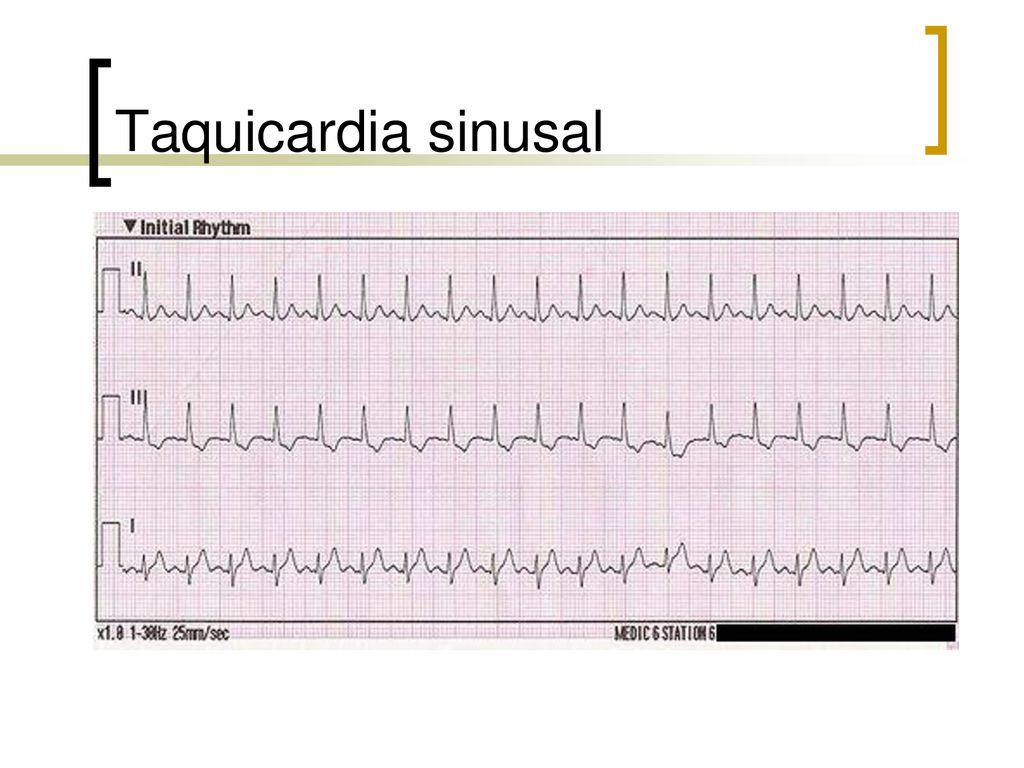

33 Taquicardia sinusal

34 Fibrilación Auricular ( FA)
La Fibrilación Auricular (FA) es una arritmia cardiaca en la que hay una activación auricular desorganizada, no hay coordinación en la sístole auricular y el llenado ventricular es inefectivo. El ritmo irregular que se produce puede llegar a tener una frecuencia de 160 a 180 latidos por minuto (lpm). En el electrocardiograma (ECG) no hay onda P, en su lugar aparecen ondas rápidas de fibrilación de distinta forma, tamaño y ritmo, que llevan a una respuesta ventricular irregular

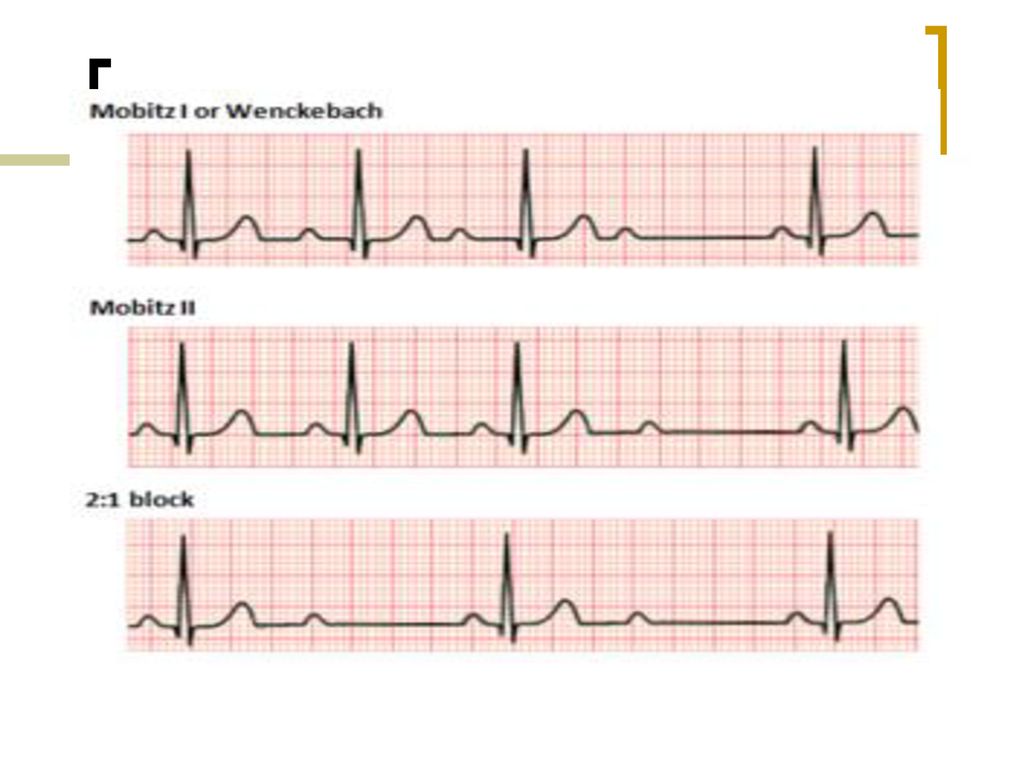

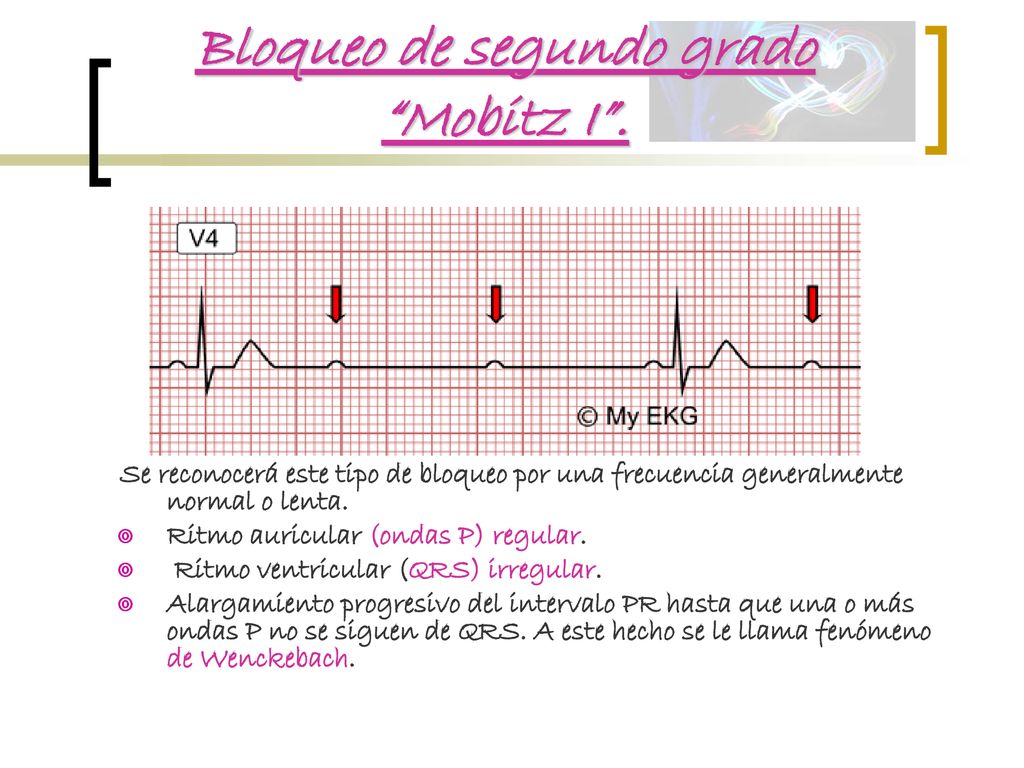

35 Bloqueo de segundo grado “Mobitz I”.
Se reconocerá este tipo de bloqueo por una frecuencia generalmente normal o lenta. Ritmo auricular (ondas P) regular. Ritmo ventricular (QRS) irregular. Alargamiento progresivo del intervalo PR hasta que una o más ondas P no se siguen de QRS. A este hecho se le llama fenómeno de Wenckebach.

36

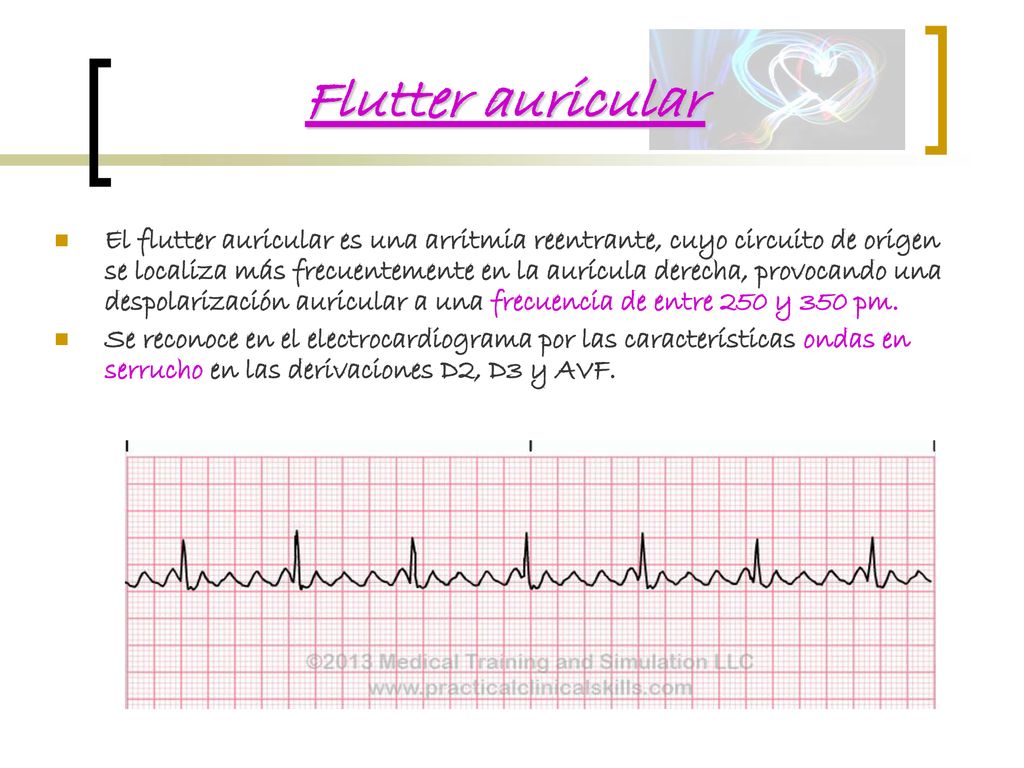

37 Flutter auricular El flutter auricular es una arritmia reentrante, cuyo circuito de origen se localiza más frecuentemente en la aurícula derecha, provocando una despolarización auricular a una frecuencia de entre 250 y 350 pm. Se reconoce en el electrocardiograma por las características ondas en serrucho en las derivaciones D2, D3 y AVF.

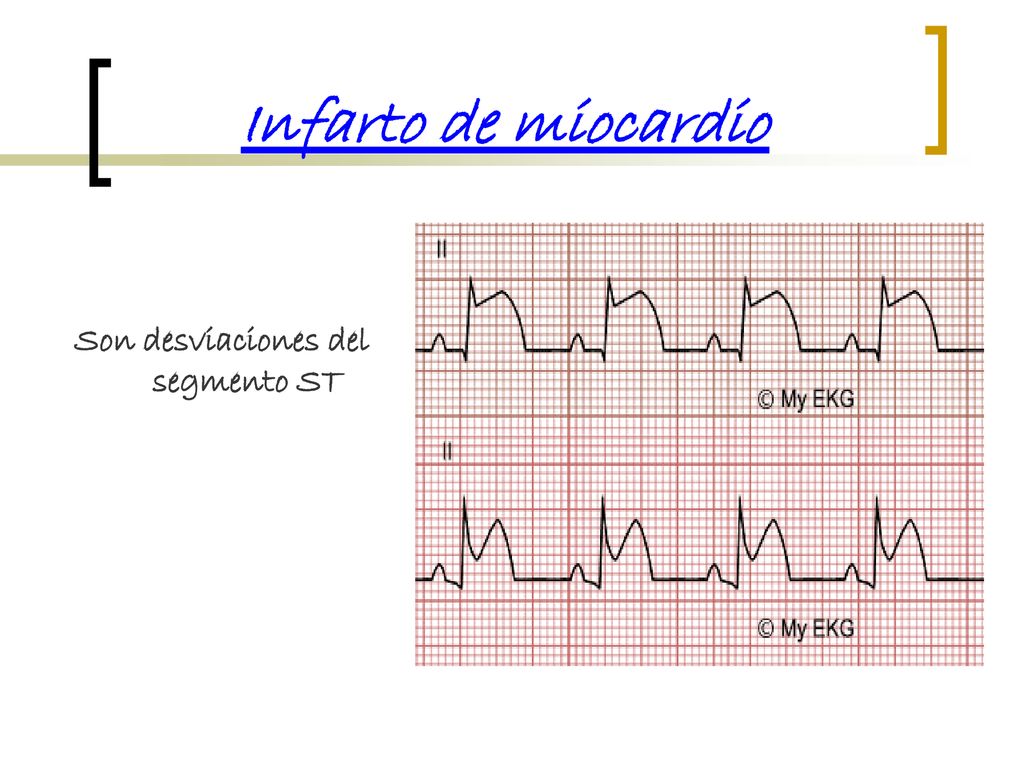

38 Son desviaciones del segmento ST
Infarto de miocardio Son desviaciones del segmento ST
