CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY.

Presentación del tema: "CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY."— Transcripción de la presentación:

1 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY Julio 2018

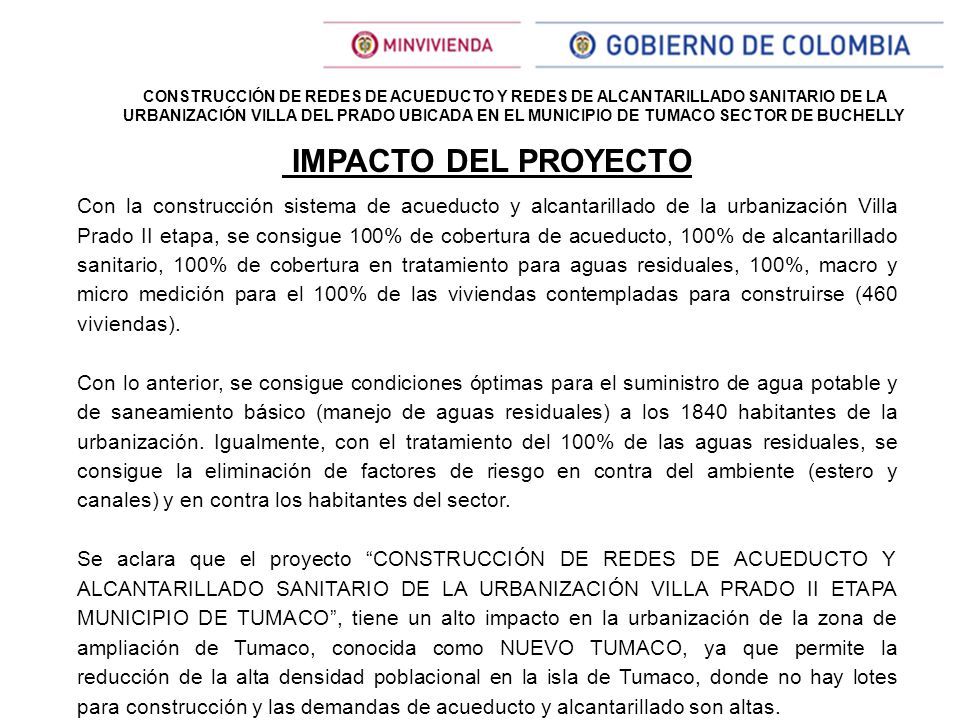

2 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY IMPACTO DEL PROYECTO Con la construcción sistema de acueducto y alcantarillado de la urbanización Villa Prado II etapa, se consigue 100% de cobertura de acueducto, 100% de alcantarillado sanitario, 100% de cobertura en tratamiento para aguas residuales, 100%, macro y micro medición para el 100% de las viviendas contempladas para construirse (460 viviendas). Con lo anterior, se consigue condiciones óptimas para el suministro de agua potable y de saneamiento básico (manejo de aguas residuales) a los 1840 habitantes de la urbanización. Igualmente, con el tratamiento del 100% de las aguas residuales, se consigue la eliminación de factores de riesgo en contra del ambiente (estero y canales) y en contra los habitantes del sector. Se aclara que el proyecto “CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA PRADO II ETAPA MUNICIPIO DE TUMACO”, tiene un alto impacto en la urbanización de la zona de ampliación de Tumaco, conocida como NUEVO TUMACO, ya que permite la reducción de la alta densidad poblacional en la isla de Tumaco, donde no hay lotes para construcción y las demandas de acueducto y alcantarillado son altas.

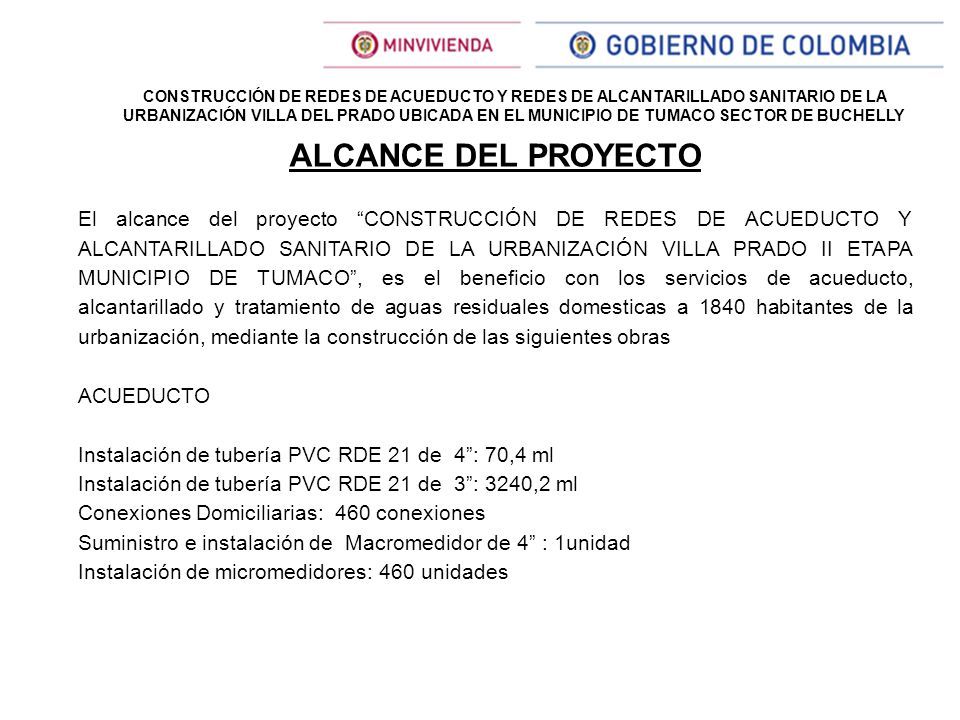

3 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY ALCANCE DEL PROYECTO El alcance del proyecto “CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA PRADO II ETAPA MUNICIPIO DE TUMACO”, es el beneficio con los servicios de acueducto, alcantarillado y tratamiento de aguas residuales domesticas a 1840 habitantes de la urbanización, mediante la construcción de las siguientes obras ACUEDUCTO Instalación de tubería PVC RDE 21 de 4”: 70,4 ml Instalación de tubería PVC RDE 21 de 3”: 3240,2 ml Conexiones Domiciliarias: 460 conexiones Suministro e instalación de Macromedidor de 4” : 1unidad Instalación de micromedidores: 460 unidades

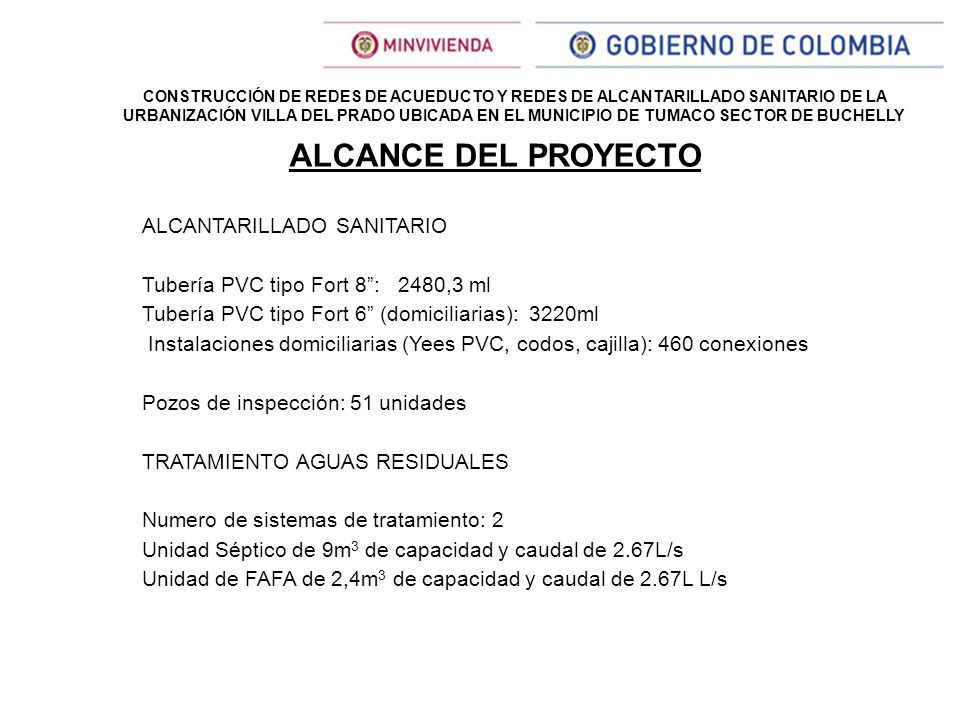

4 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY ALCANCE DEL PROYECTO ALCANTARILLADO SANITARIO Tubería PVC tipo Fort 8”: 2480,3 ml Tubería PVC tipo Fort 6” (domiciliarias): 3220ml Instalaciones domiciliarias (Yees PVC, codos, cajilla): 460 conexiones Pozos de inspección: 51 unidades TRATAMIENTO AGUAS RESIDUALES Numero de sistemas de tratamiento: 2 Unidad Séptico de 9m 3 de capacidad y caudal de 2.67L/s Unidad de FAFA de 2,4m 3 de capacidad y caudal de 2.67L L/s

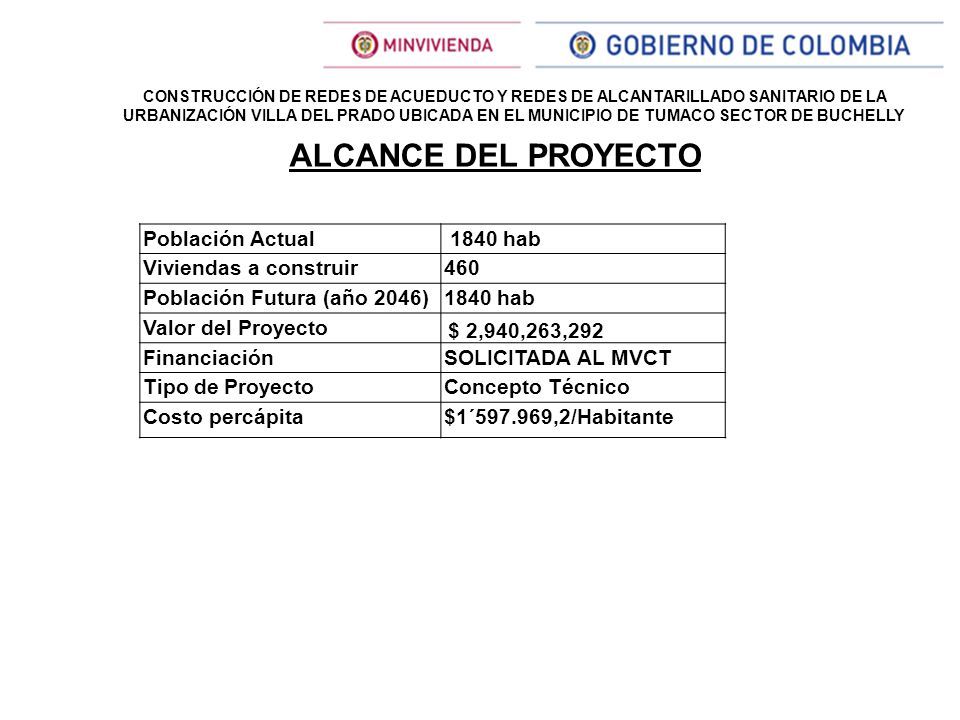

5 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY ALCANCE DEL PROYECTO Población Actual 1840 hab Viviendas a construir460 Población Futura (año 2046)1840 hab Valor del Proyecto $ 2,940,263,292 FinanciaciónSOLICITADA AL MVCT Tipo de ProyectoConcepto Técnico Costo percápita$1´597.969,2/Habitante

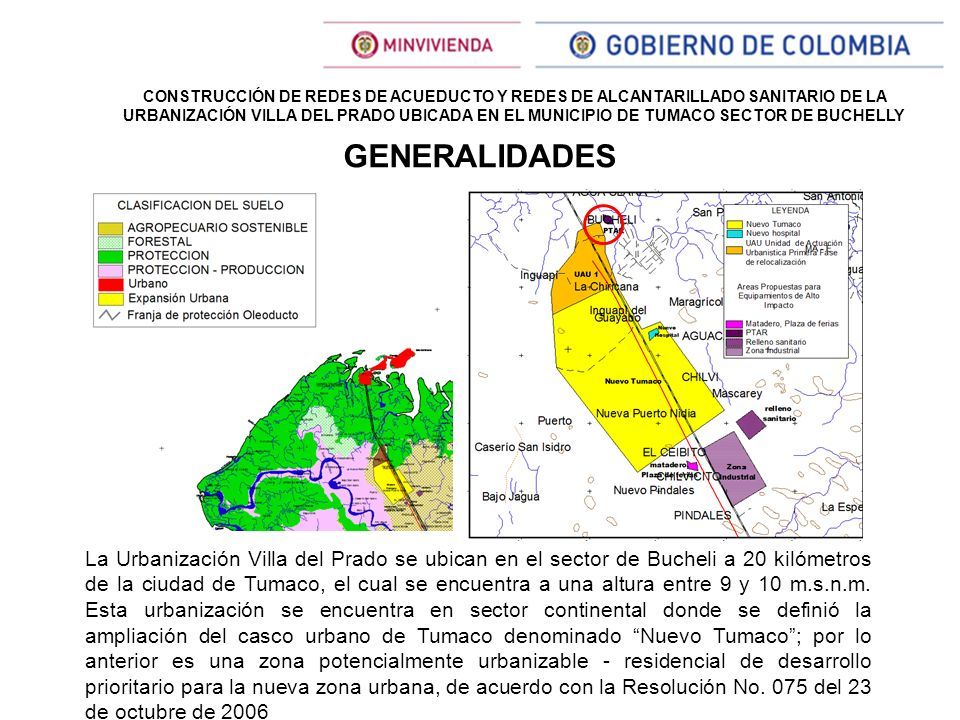

6 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY GENERALIDADES La Urbanización Villa del Prado se ubican en el sector de Bucheli a 20 kilómetros de la ciudad de Tumaco, el cual se encuentra a una altura entre 9 y 10 m.s.n.m. Esta urbanización se encuentra en sector continental donde se definió la ampliación del casco urbano de Tumaco denominado “Nuevo Tumaco”; por lo anterior es una zona potencialmente urbanizable - residencial de desarrollo prioritario para la nueva zona urbana, de acuerdo con la Resolución No. 075 del 23 de octubre de 2006

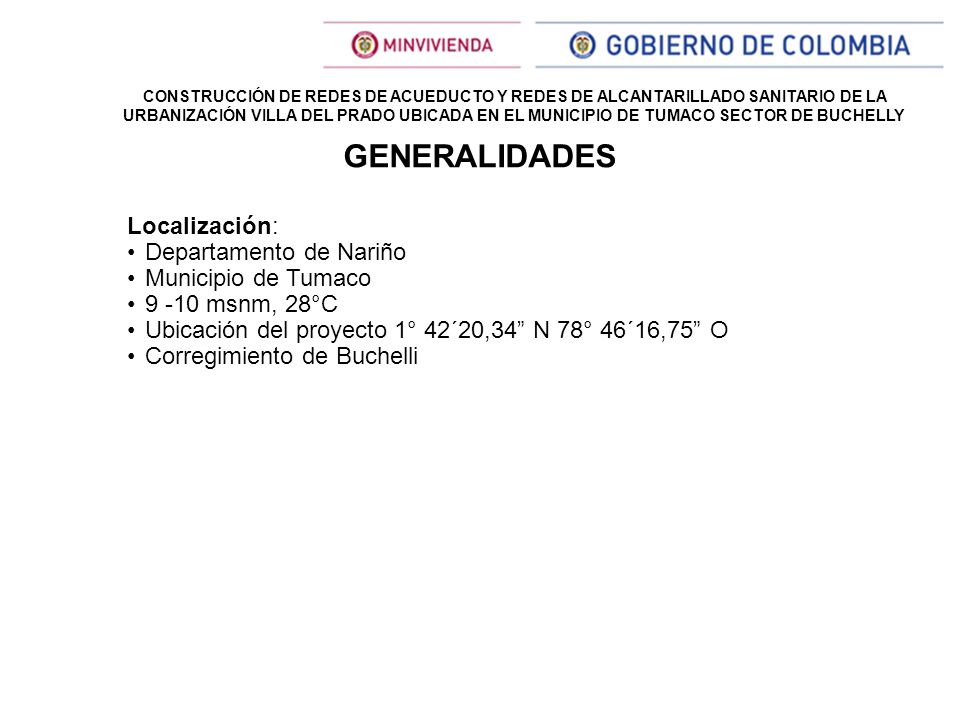

7 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY GENERALIDADES Localización: Departamento de Nariño Municipio de Tumaco 9 -10 msnm, 28°C Ubicación del proyecto 1° 42´20,34” N 78° 46´16,75” O Corregimiento de Buchelli

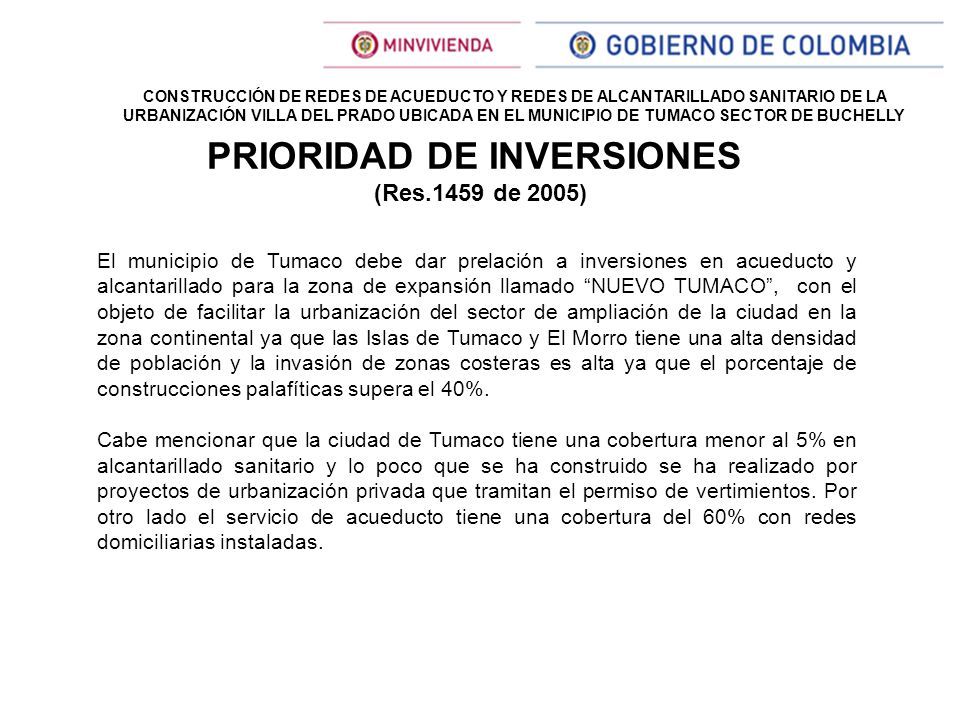

8 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY PRIORIDAD DE INVERSIONES (Res.1459 de 2005) El municipio de Tumaco debe dar prelación a inversiones en acueducto y alcantarillado para la zona de expansión llamado “NUEVO TUMACO”, con el objeto de facilitar la urbanización del sector de ampliación de la ciudad en la zona continental ya que las Islas de Tumaco y El Morro tiene una alta densidad de población y la invasión de zonas costeras es alta ya que el porcentaje de construcciones palafíticas supera el 40%. Cabe mencionar que la ciudad de Tumaco tiene una cobertura menor al 5% en alcantarillado sanitario y lo poco que se ha construido se ha realizado por proyectos de urbanización privada que tramitan el permiso de vertimientos. Por otro lado el servicio de acueducto tiene una cobertura del 60% con redes domiciliarias instaladas.

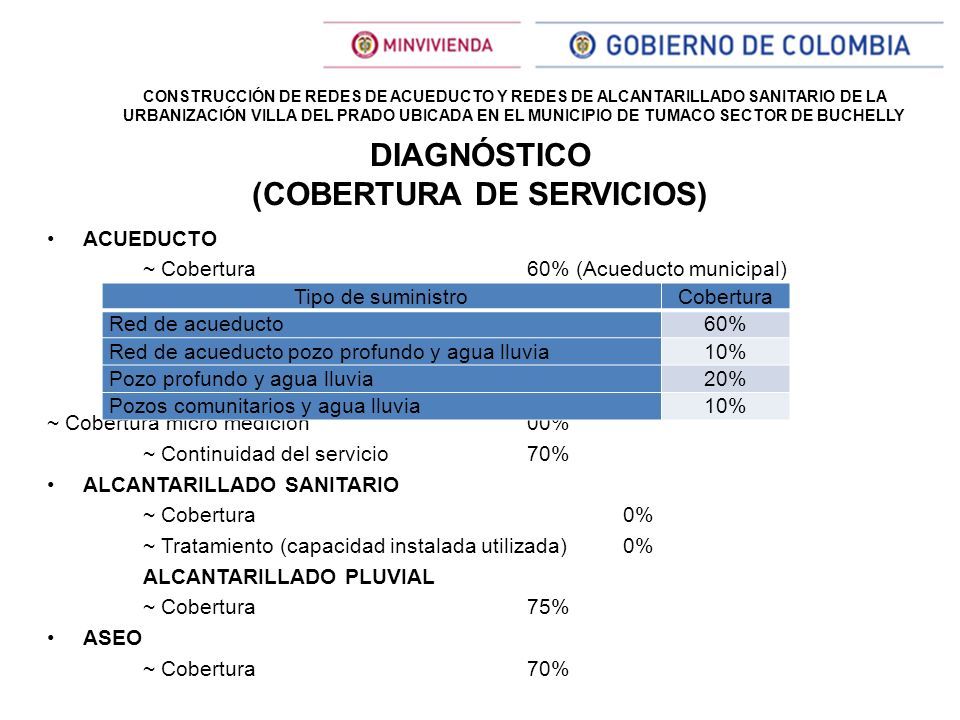

9 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DIAGNÓSTICO (COBERTURA DE SERVICIOS) ACUEDUCTO ~ Cobertura 60% (Acueducto municipal) ~ Cobertura micro medición 00% ~ Continuidad del servicio70% ALCANTARILLADO SANITARIO ~ Cobertura0% ~ Tratamiento (capacidad instalada utilizada)0% ALCANTARILLADO PLUVIAL ~ Cobertura 75% ASEO ~ Cobertura70% Tipo de suministroCobertura Red de acueducto60% Red de acueducto pozo profundo y agua lluvia10% Pozo profundo y agua lluvia20% Pozos comunitarios y agua lluvia10%

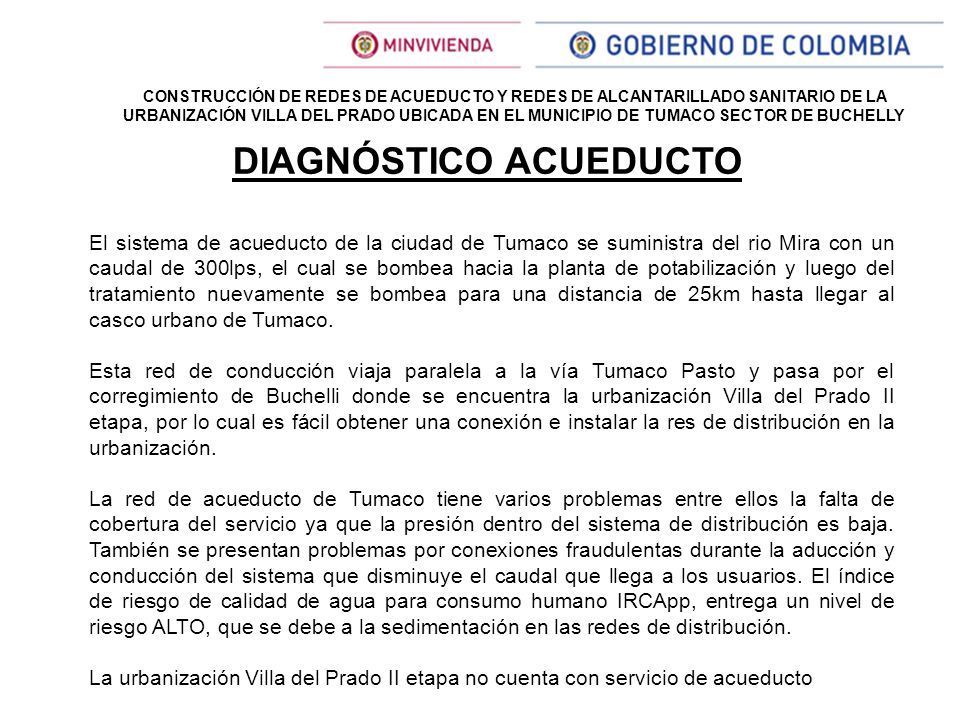

10 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DIAGNÓSTICO ACUEDUCTO El sistema de acueducto de la ciudad de Tumaco se suministra del rio Mira con un caudal de 300lps, el cual se bombea hacia la planta de potabilización y luego del tratamiento nuevamente se bombea para una distancia de 25km hasta llegar al casco urbano de Tumaco. Esta red de conducción viaja paralela a la vía Tumaco Pasto y pasa por el corregimiento de Buchelli donde se encuentra la urbanización Villa del Prado II etapa, por lo cual es fácil obtener una conexión e instalar la res de distribución en la urbanización. La red de acueducto de Tumaco tiene varios problemas entre ellos la falta de cobertura del servicio ya que la presión dentro del sistema de distribución es baja. También se presentan problemas por conexiones fraudulentas durante la aducción y conducción del sistema que disminuye el caudal que llega a los usuarios. El índice de riesgo de calidad de agua para consumo humano IRCApp, entrega un nivel de riesgo ALTO, que se debe a la sedimentación en las redes de distribución. La urbanización Villa del Prado II etapa no cuenta con servicio de acueducto

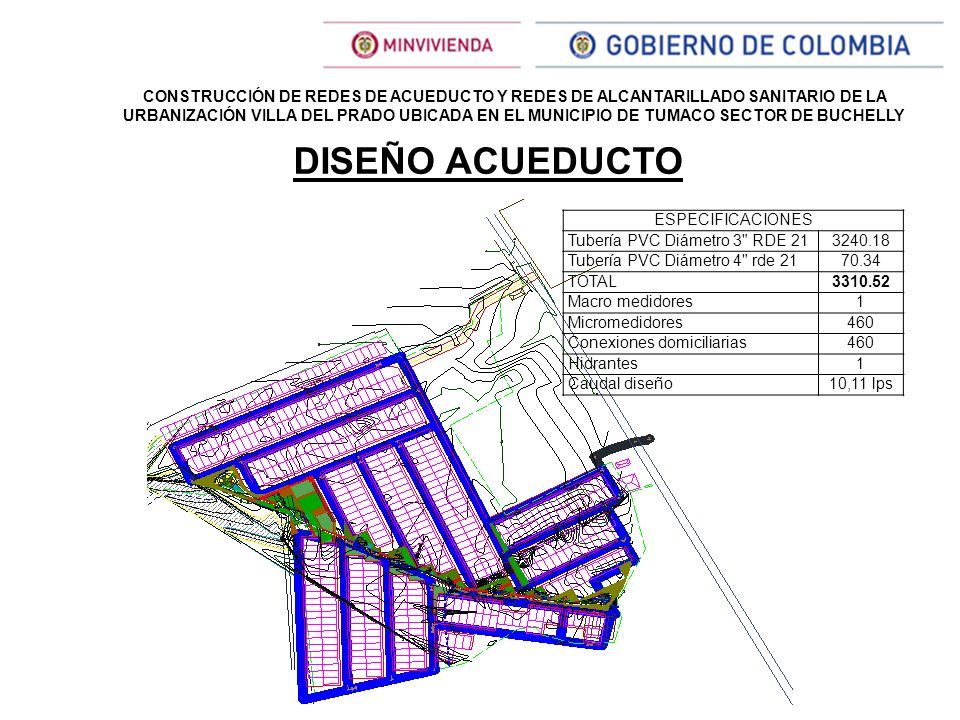

11 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DISEÑO ACUEDUCTO ESPECIFICACIONES Tubería PVC Diámetro 3" RDE 213240.18 Tubería PVC Diámetro 4" rde 2170.34 TOTAL3310.52 Macro medidores1 Micromedidores460 Conexiones domiciliarias460 Hidrantes1 Caudal diseño10,11 lps

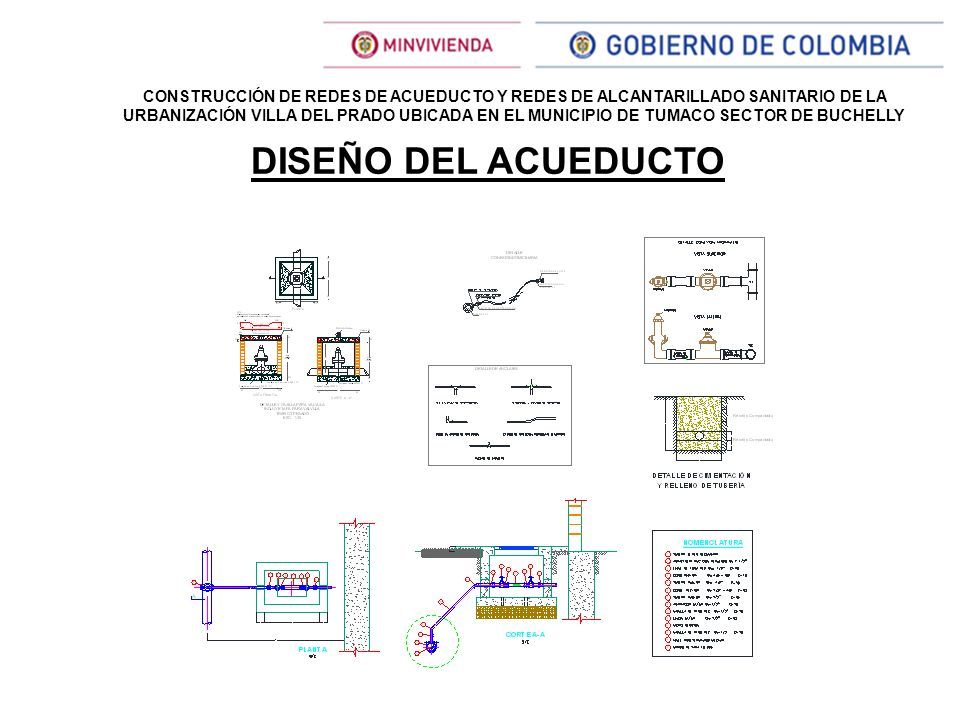

12 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DISEÑO DEL ACUEDUCTO

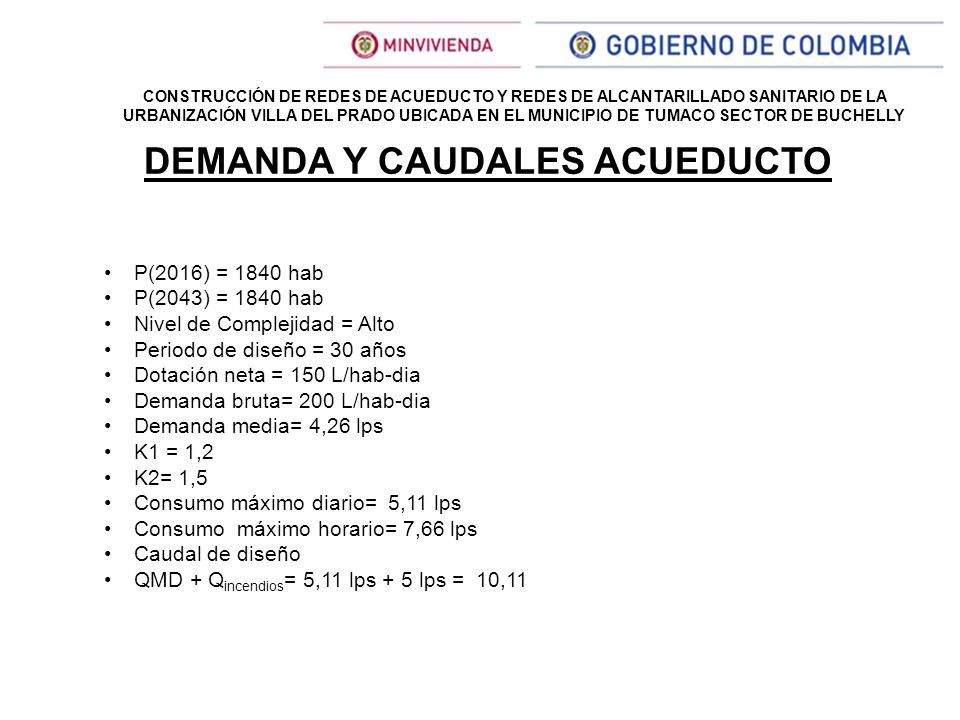

13 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DEMANDA Y CAUDALES ACUEDUCTO P(2016) = 1840 hab P(2043) = 1840 hab Nivel de Complejidad = Alto Periodo de diseño = 30 años Dotación neta = 150 L/hab-dia Demanda bruta= 200 L/hab-dia Demanda media= 4,26 lps K1 = 1,2 K2= 1,5 Consumo máximo diario= 5,11 lps Consumo máximo horario= 7,66 lps Caudal de diseño QMD + Q incendios = 5,11 lps + 5 lps = 10,11

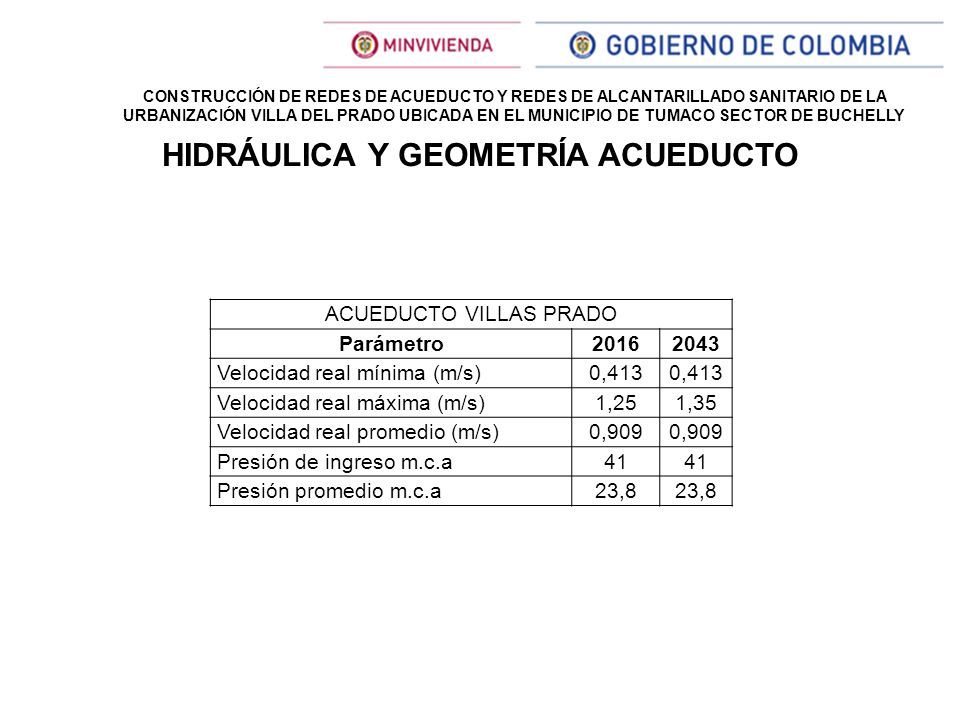

14 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY HIDRÁULICA Y GEOMETRÍA ACUEDUCTO ACUEDUCTO VILLAS PRADO Parámetro20162043 Velocidad real mínima (m/s)0,413 Velocidad real máxima (m/s)1,251,35 Velocidad real promedio (m/s)0,909 Presión de ingreso m.c.a41 Presión promedio m.c.a23,8

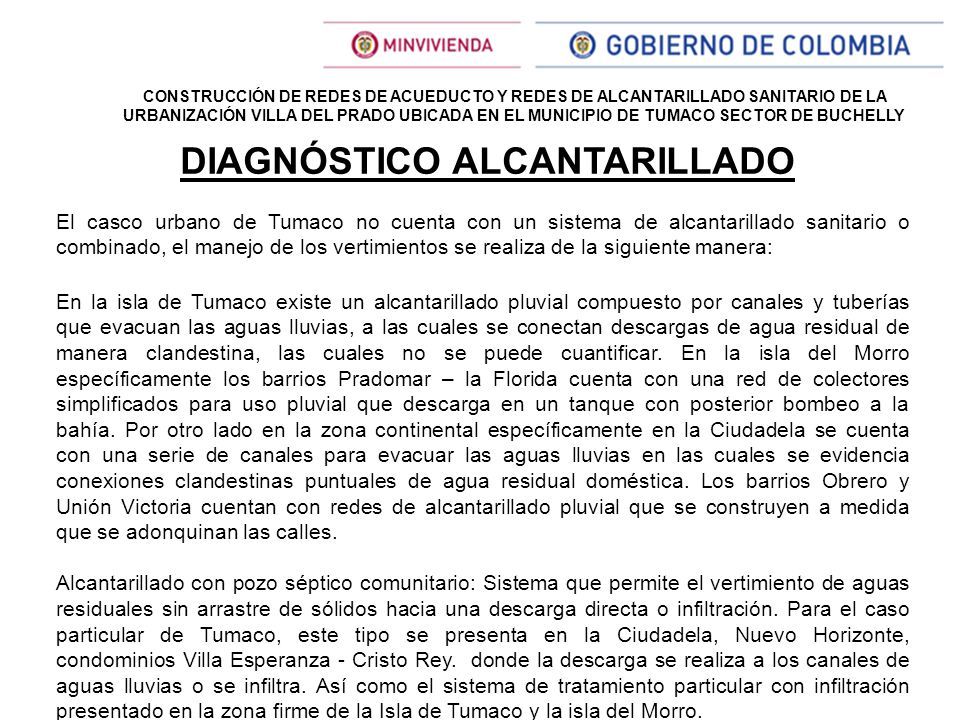

15 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DIAGNÓSTICO ALCANTARILLADO El casco urbano de Tumaco no cuenta con un sistema de alcantarillado sanitario o combinado, el manejo de los vertimientos se realiza de la siguiente manera: En la isla de Tumaco existe un alcantarillado pluvial compuesto por canales y tuberías que evacuan las aguas lluvias, a las cuales se conectan descargas de agua residual de manera clandestina, las cuales no se puede cuantificar. En la isla del Morro específicamente los barrios Pradomar – la Florida cuenta con una red de colectores simplificados para uso pluvial que descarga en un tanque con posterior bombeo a la bahía. Por otro lado en la zona continental específicamente en la Ciudadela se cuenta con una serie de canales para evacuar las aguas lluvias en las cuales se evidencia conexiones clandestinas puntuales de agua residual doméstica. Los barrios Obrero y Unión Victoria cuentan con redes de alcantarillado pluvial que se construyen a medida que se adonquinan las calles. Alcantarillado con pozo séptico comunitario: Sistema que permite el vertimiento de aguas residuales sin arrastre de sólidos hacia una descarga directa o infiltración. Para el caso particular de Tumaco, este tipo se presenta en la Ciudadela, Nuevo Horizonte, condominios Villa Esperanza - Cristo Rey. donde la descarga se realiza a los canales de aguas lluvias o se infiltra. Así como el sistema de tratamiento particular con infiltración presentado en la zona firme de la Isla de Tumaco y la isla del Morro.

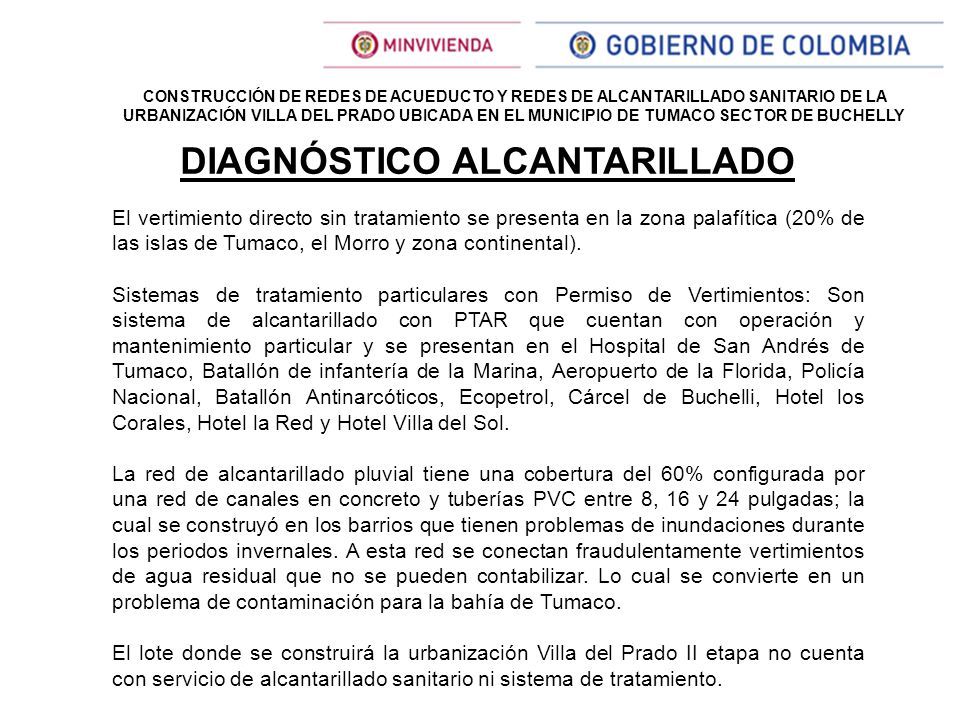

16 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY El vertimiento directo sin tratamiento se presenta en la zona palafítica (20% de las islas de Tumaco, el Morro y zona continental). Sistemas de tratamiento particulares con Permiso de Vertimientos: Son sistema de alcantarillado con PTAR que cuentan con operación y mantenimiento particular y se presentan en el Hospital de San Andrés de Tumaco, Batallón de infantería de la Marina, Aeropuerto de la Florida, Policía Nacional, Batallón Antinarcóticos, Ecopetrol, Cárcel de Buchelli, Hotel los Corales, Hotel la Red y Hotel Villa del Sol. La red de alcantarillado pluvial tiene una cobertura del 60% configurada por una red de canales en concreto y tuberías PVC entre 8, 16 y 24 pulgadas; la cual se construyó en los barrios que tienen problemas de inundaciones durante los periodos invernales. A esta red se conectan fraudulentamente vertimientos de agua residual que no se pueden contabilizar. Lo cual se convierte en un problema de contaminación para la bahía de Tumaco. El lote donde se construirá la urbanización Villa del Prado II etapa no cuenta con servicio de alcantarillado sanitario ni sistema de tratamiento. DIAGNÓSTICO ALCANTARILLADO

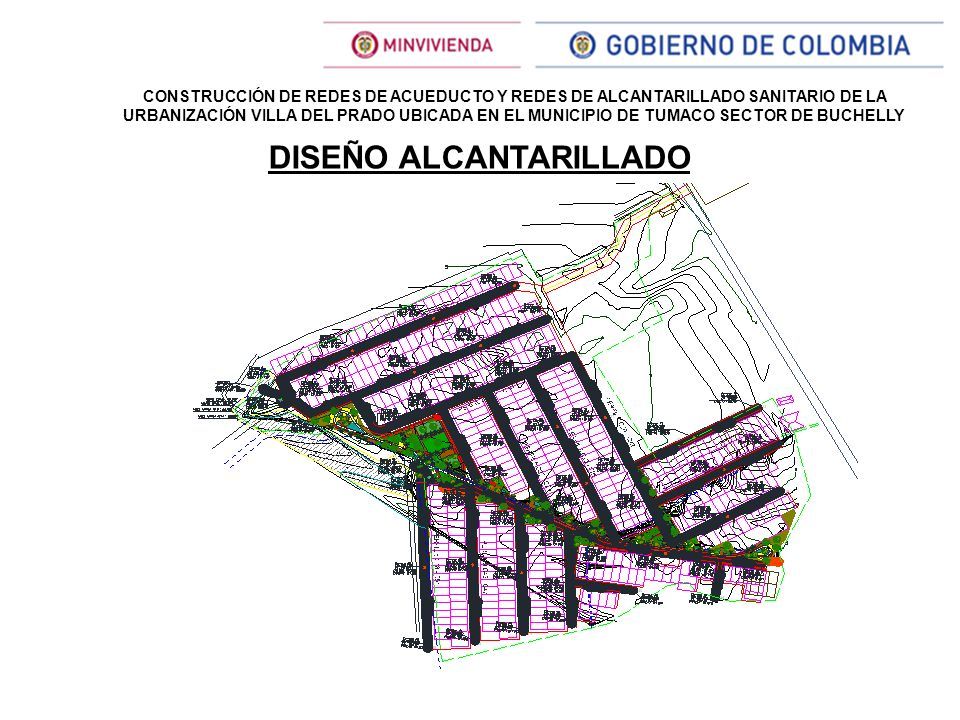

17 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DISEÑO ALCANTARILLADO

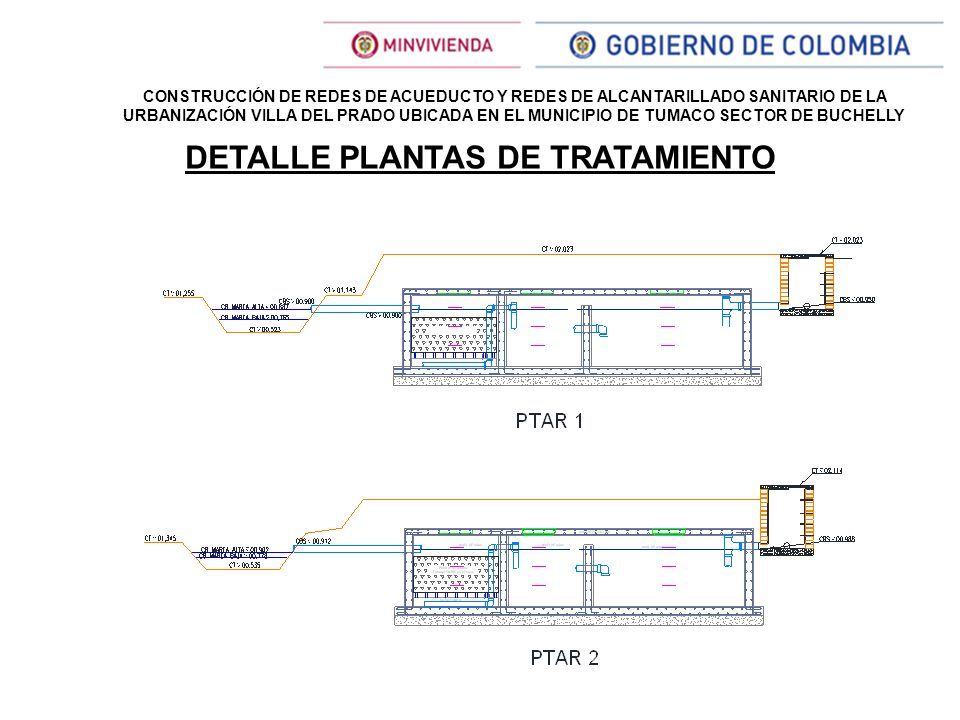

18 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DETALLE PLANTAS DE TRATAMIENTO

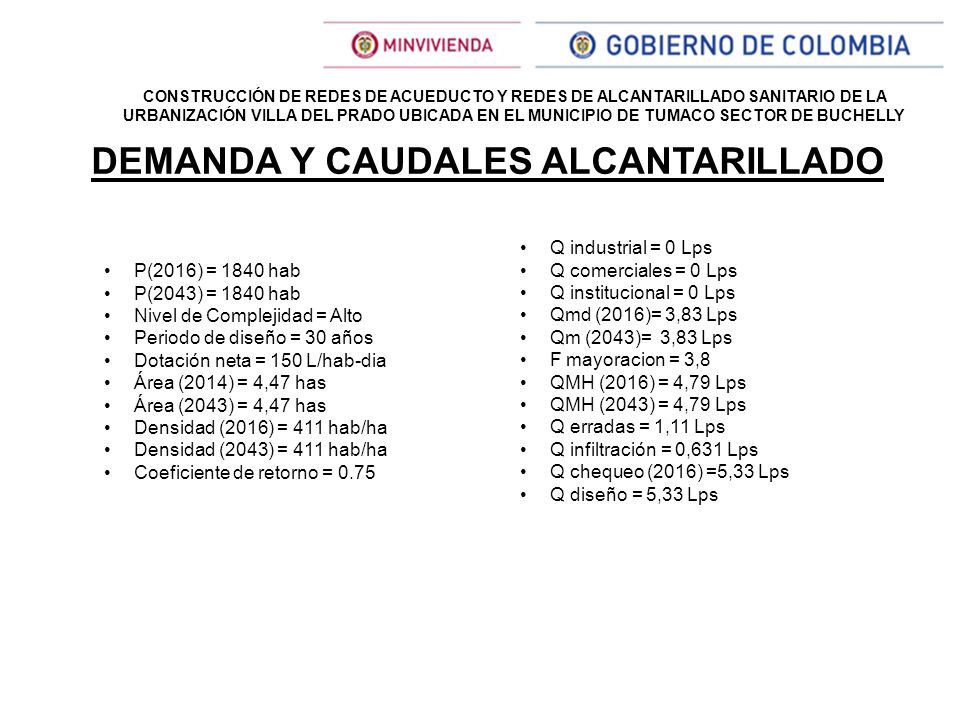

19 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY DEMANDA Y CAUDALES ALCANTARILLADO P(2016) = 1840 hab P(2043) = 1840 hab Nivel de Complejidad = Alto Periodo de diseño = 30 años Dotación neta = 150 L/hab-dia Área (2014) = 4,47 has Área (2043) = 4,47 has Densidad (2016) = 411 hab/ha Densidad (2043) = 411 hab/ha Coeficiente de retorno = 0.75 Q industrial = 0 Lps Q comerciales = 0 Lps Q institucional = 0 Lps Qmd (2016)= 3,83 Lps Qm (2043)= 3,83 Lps F mayoracion = 3,8 QMH (2016) = 4,79 Lps QMH (2043) = 4,79 Lps Q erradas = 1,11 Lps Q infiltración = 0,631 Lps Q chequeo (2016) =5,33 Lps Q diseño = 5,33 Lps

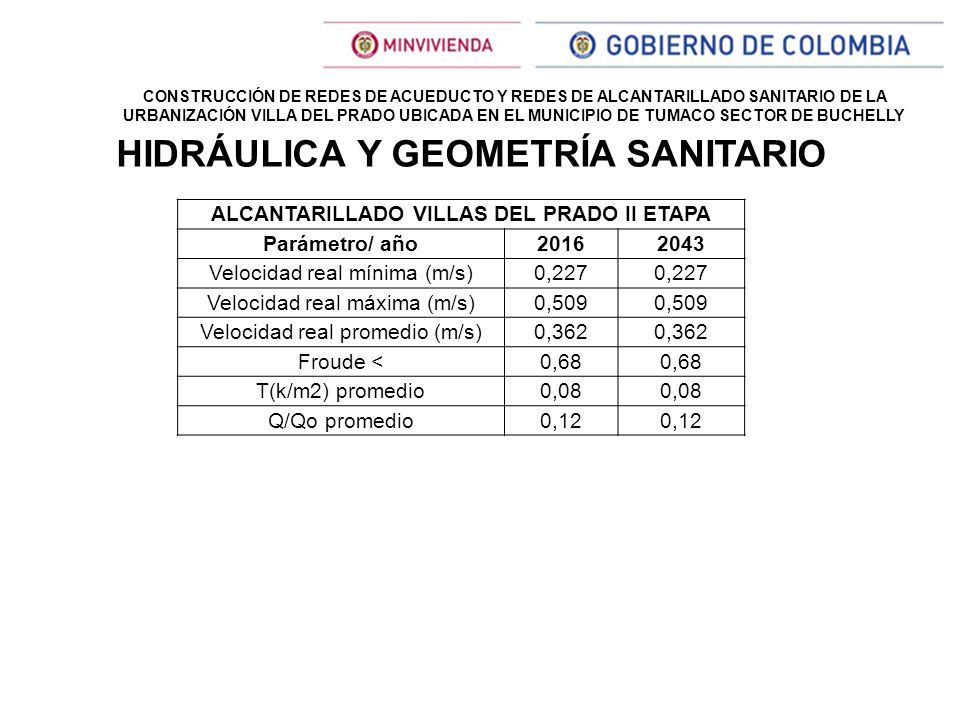

20 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY HIDRÁULICA Y GEOMETRÍA SANITARIO ALCANTARILLADO VILLAS DEL PRADO II ETAPA Parámetro/ año20162043 Velocidad real mínima (m/s)0,227 Velocidad real máxima (m/s)0,509 Velocidad real promedio (m/s)0,362 Froude <0,68 T(k/m2) promedio0,08 Q/Qo promedio0,12

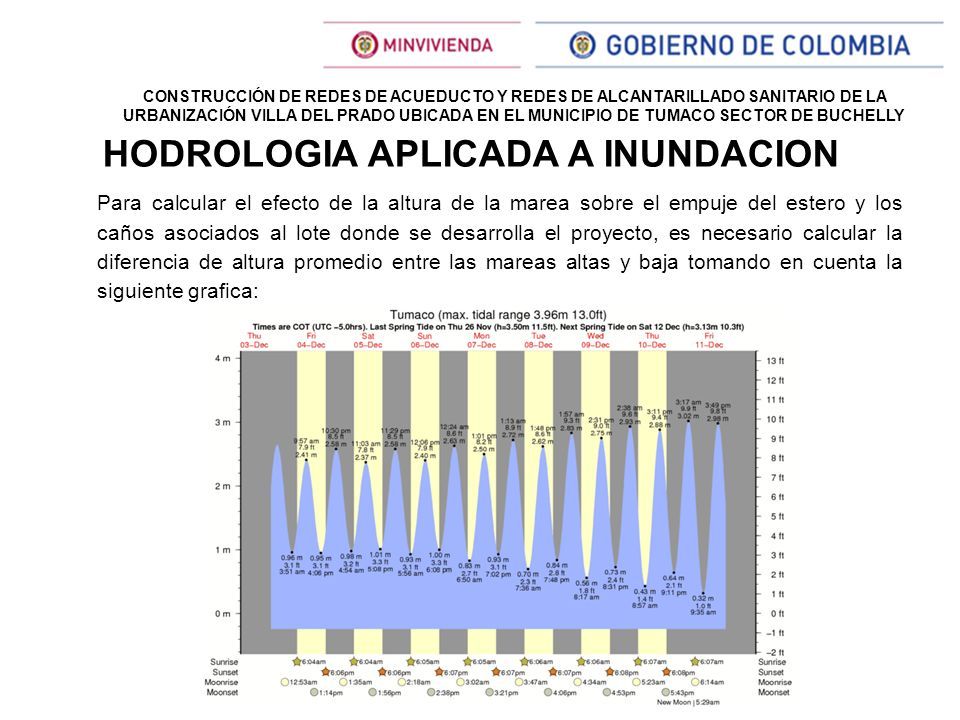

21 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY HODROLOGIA APLICADA A INUNDACION Para calcular el efecto de la altura de la marea sobre el empuje del estero y los caños asociados al lote donde se desarrolla el proyecto, es necesario calcular la diferencia de altura promedio entre las mareas altas y baja tomando en cuenta la siguiente grafica:

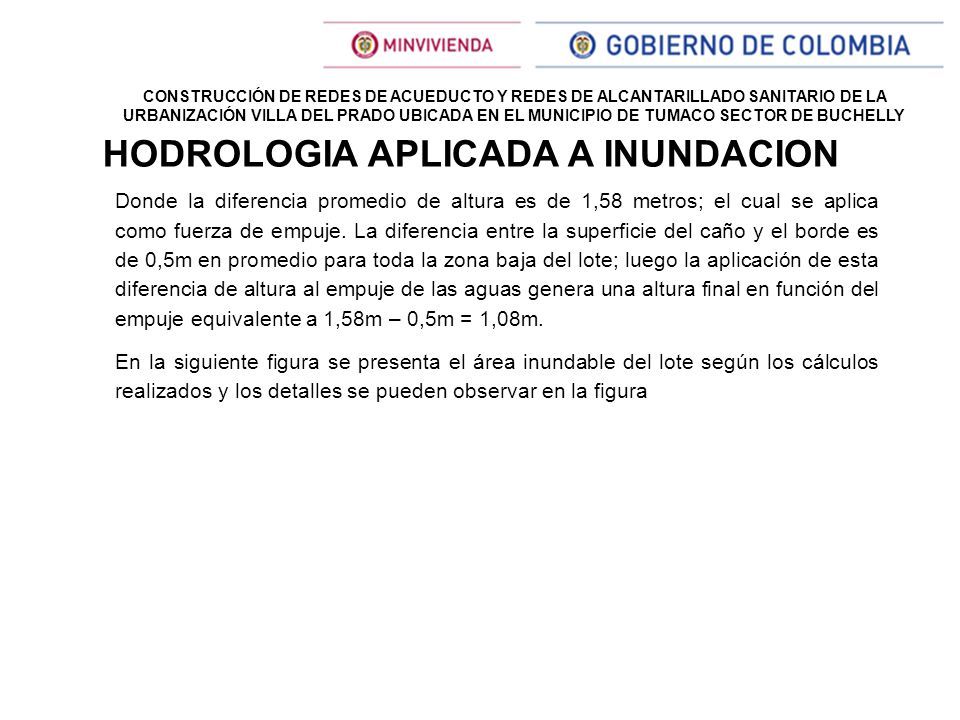

22 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY HODROLOGIA APLICADA A INUNDACION Donde la diferencia promedio de altura es de 1,58 metros; el cual se aplica como fuerza de empuje. La diferencia entre la superficie del caño y el borde es de 0,5m en promedio para toda la zona baja del lote; luego la aplicación de esta diferencia de altura al empuje de las aguas genera una altura final en función del empuje equivalente a 1,58m – 0,5m = 1,08m. En la siguiente figura se presenta el área inundable del lote según los cálculos realizados y los detalles se pueden observar en la figura

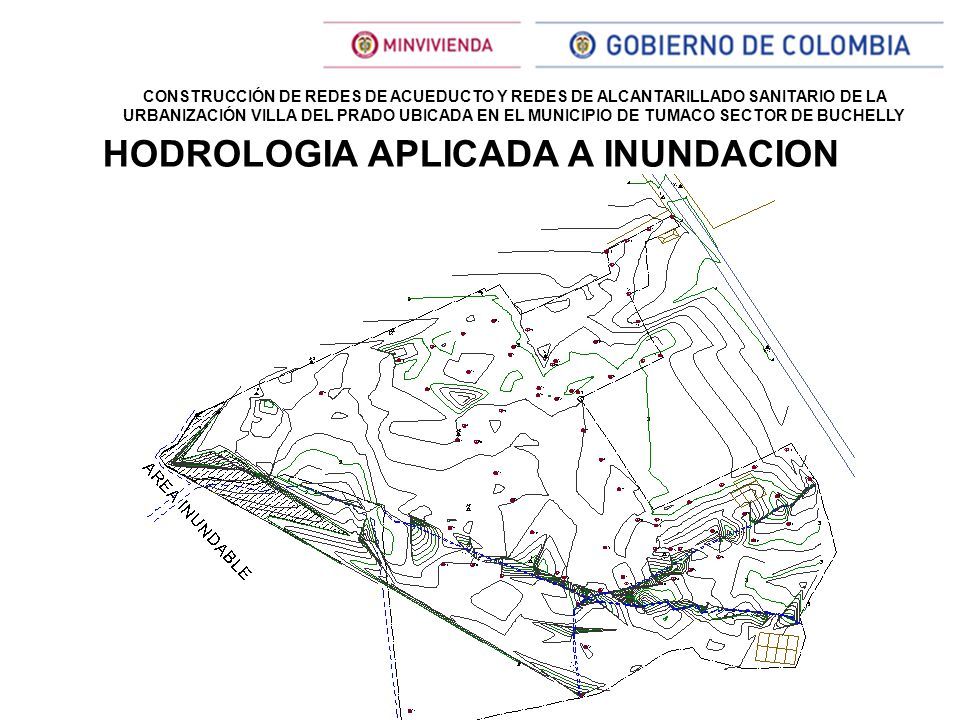

23 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY HODROLOGIA APLICADA A INUNDACION

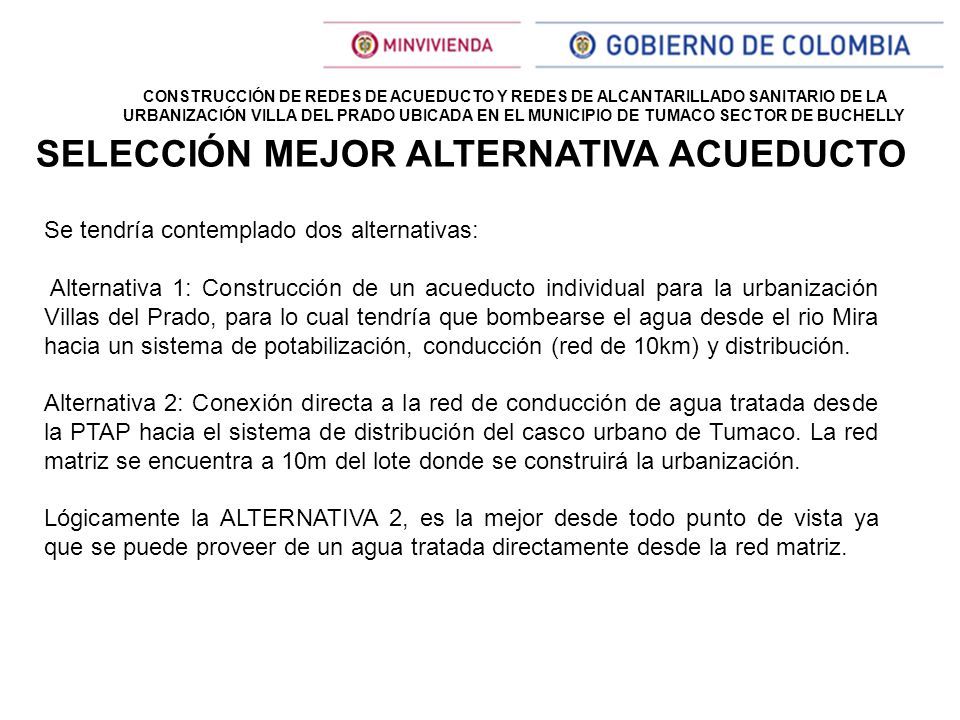

24 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY SELECCIÓN MEJOR ALTERNATIVA ACUEDUCTO Se tendría contemplado dos alternativas: Alternativa 1: Construcción de un acueducto individual para la urbanización Villas del Prado, para lo cual tendría que bombearse el agua desde el rio Mira hacia un sistema de potabilización, conducción (red de 10km) y distribución. Alternativa 2: Conexión directa a la red de conducción de agua tratada desde la PTAP hacia el sistema de distribución del casco urbano de Tumaco. La red matriz se encuentra a 10m del lote donde se construirá la urbanización. Lógicamente la ALTERNATIVA 2, es la mejor desde todo punto de vista ya que se puede proveer de un agua tratada directamente desde la red matriz.

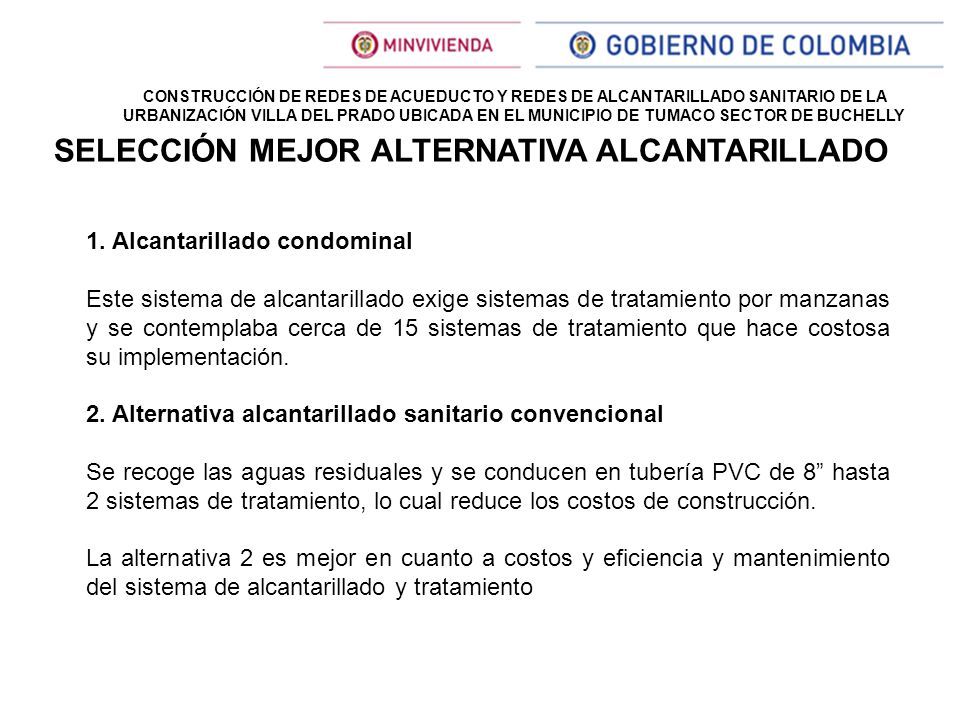

25 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY SELECCIÓN MEJOR ALTERNATIVA ALCANTARILLADO 1. Alcantarillado condominal Este sistema de alcantarillado exige sistemas de tratamiento por manzanas y se contemplaba cerca de 15 sistemas de tratamiento que hace costosa su implementación. 2. Alternativa alcantarillado sanitario convencional Se recoge las aguas residuales y se conducen en tubería PVC de 8” hasta 2 sistemas de tratamiento, lo cual reduce los costos de construcción. La alternativa 2 es mejor en cuanto a costos y eficiencia y mantenimiento del sistema de alcantarillado y tratamiento

26 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY LEVANTAMIENTO TOPOGRAFICO

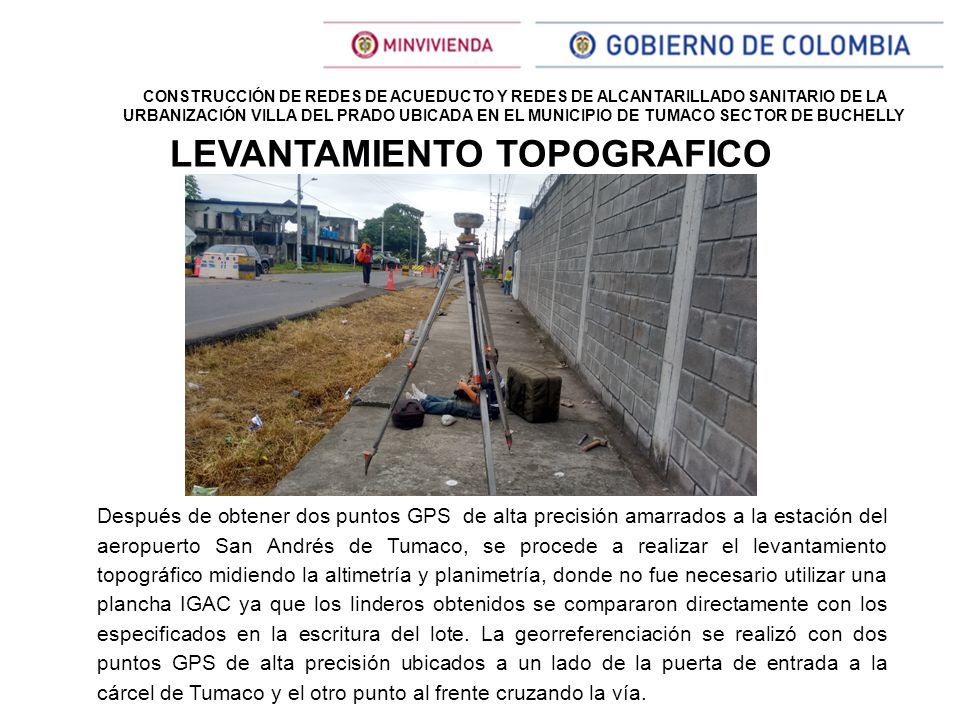

27 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY LEVANTAMIENTO TOPOGRAFICO Después de obtener dos puntos GPS de alta precisión amarrados a la estación del aeropuerto San Andrés de Tumaco, se procede a realizar el levantamiento topográfico midiendo la altimetría y planimetría, donde no fue necesario utilizar una plancha IGAC ya que los linderos obtenidos se compararon directamente con los especificados en la escritura del lote. La georreferenciación se realizó con dos puntos GPS de alta precisión ubicados a un lado de la puerta de entrada a la cárcel de Tumaco y el otro punto al frente cruzando la vía.

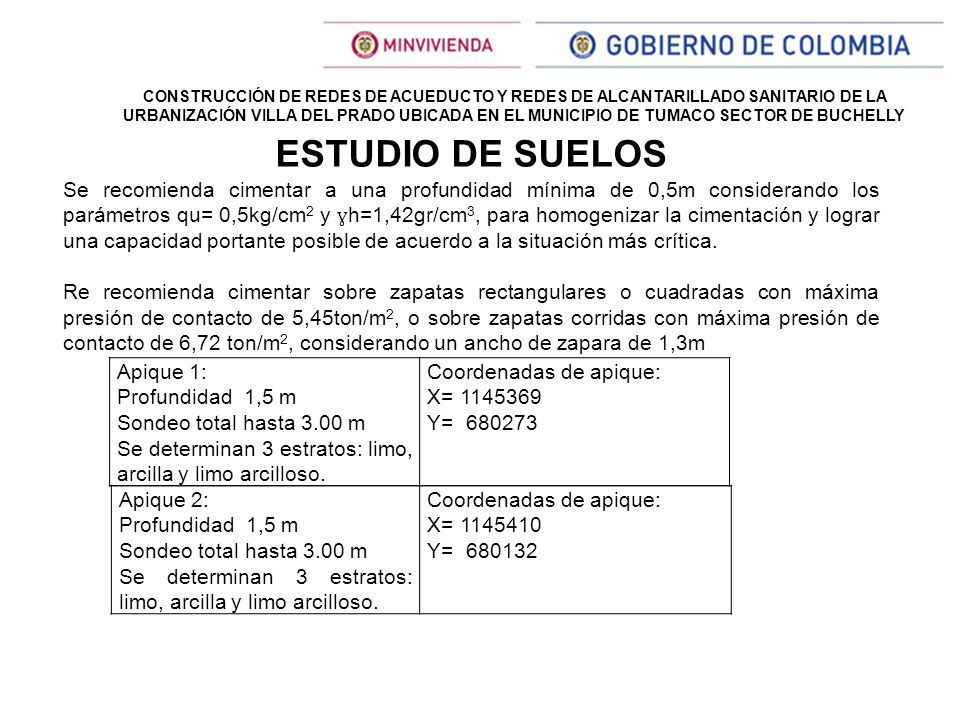

28 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY ESTUDIO DE SUELOS Se recomienda cimentar a una profundidad mínima de 0,5m considerando los parámetros qu= 0,5kg/cm 2 y ɣ h=1,42gr/cm 3, para homogenizar la cimentación y lograr una capacidad portante posible de acuerdo a la situación más crítica. Re recomienda cimentar sobre zapatas rectangulares o cuadradas con máxima presión de contacto de 5,45ton/m 2, o sobre zapatas corridas con máxima presión de contacto de 6,72 ton/m 2, considerando un ancho de zapara de 1,3m Apique 1: Profundidad 1,5 m Sondeo total hasta 3.00 m Se determinan 3 estratos: limo, arcilla y limo arcilloso. Coordenadas de apique: X= 1145369 Y= 680273 Apique 2: Profundidad 1,5 m Sondeo total hasta 3.00 m Se determinan 3 estratos: limo, arcilla y limo arcilloso. Coordenadas de apique: X= 1145410 Y= 680132

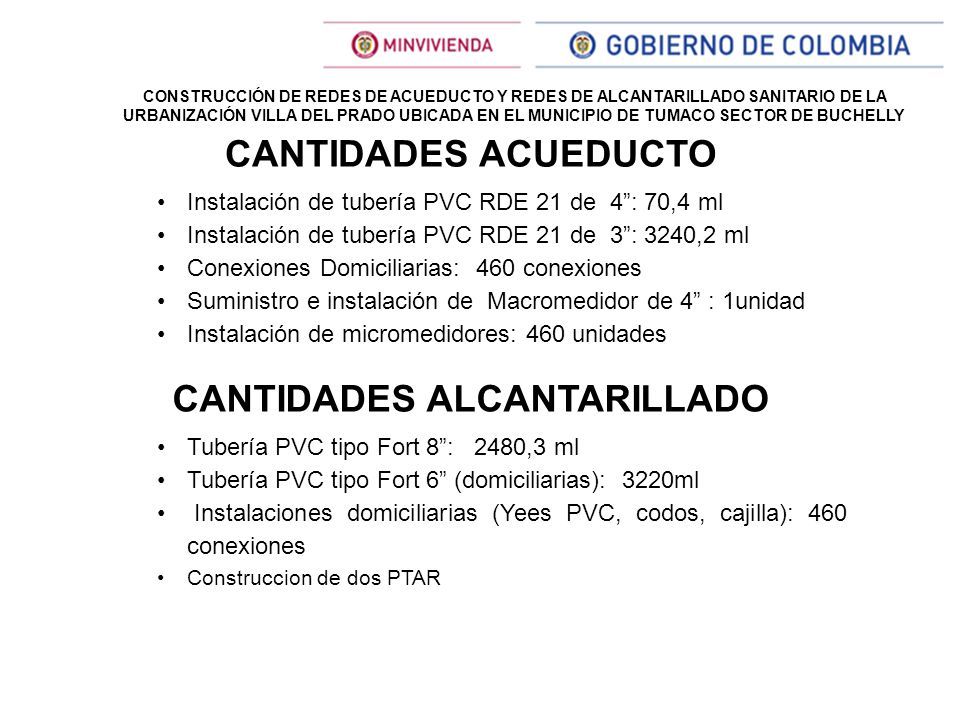

29 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY CANTIDADES ACUEDUCTO Instalación de tubería PVC RDE 21 de 4”: 70,4 ml Instalación de tubería PVC RDE 21 de 3”: 3240,2 ml Conexiones Domiciliarias: 460 conexiones Suministro e instalación de Macromedidor de 4” : 1unidad Instalación de micromedidores: 460 unidades CANTIDADES ALCANTARILLADO Tubería PVC tipo Fort 8”: 2480,3 ml Tubería PVC tipo Fort 6” (domiciliarias): 3220ml Instalaciones domiciliarias (Yees PVC, codos, cajilla): 460 conexiones Construccion de dos PTAR

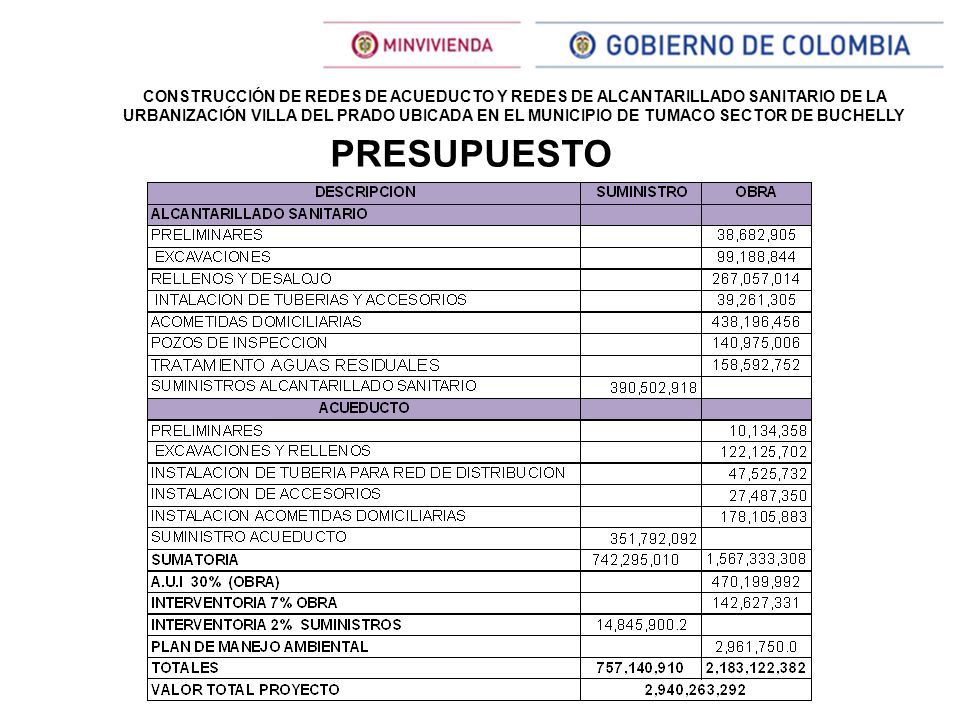

30 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY PRESUPUESTO

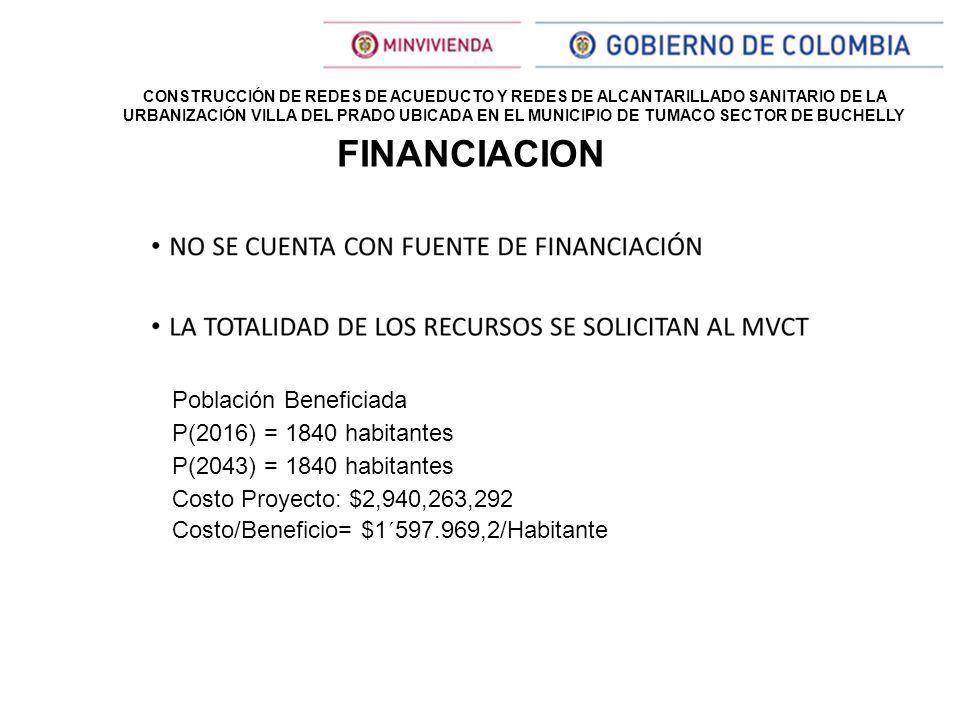

31 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY FINANCIACION Población Beneficiada P(2016) = 1840 habitantes P(2043) = 1840 habitantes Costo Proyecto: $2,940,263,292 Costo/Beneficio= $1´597.969,2/Habitante

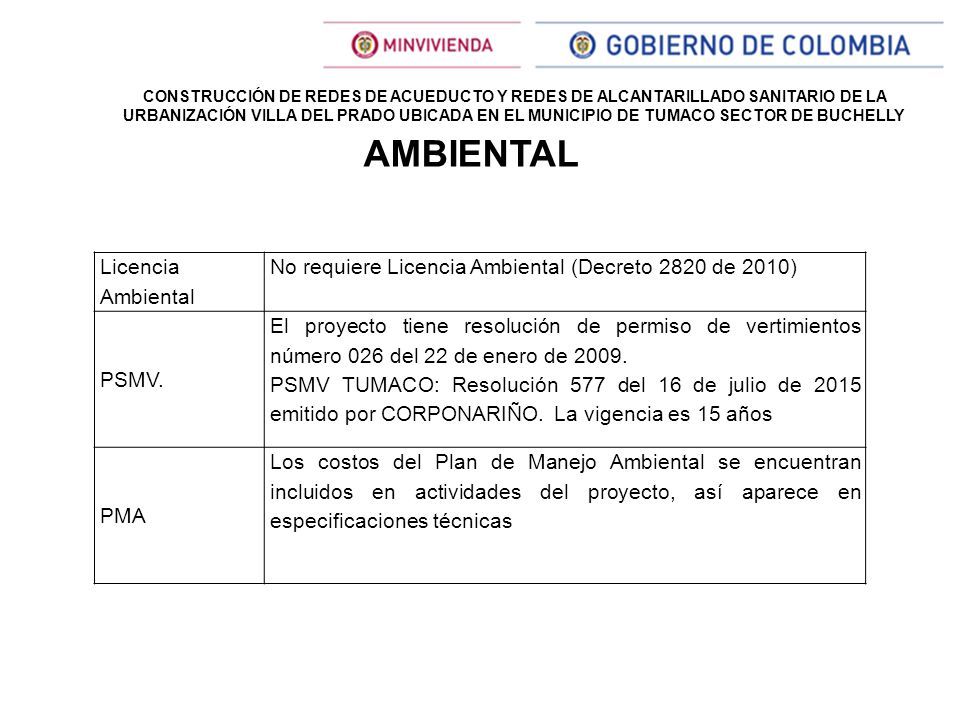

32 CONSTRUCCIÓN DE REDES DE ACUEDUCTO Y REDES DE ALCANTARILLADO SANITARIO DE LA URBANIZACIÓN VILLA DEL PRADO UBICADA EN EL MUNICIPIO DE TUMACO SECTOR DE BUCHELLY AMBIENTAL Licencia Ambiental No requiere Licencia Ambiental (Decreto 2820 de 2010) PSMV. El proyecto tiene resolución de permiso de vertimientos número 026 del 22 de enero de 2009. PSMV TUMACO: Resolución 577 del 16 de julio de 2015 emitido por CORPONARIÑO. La vigencia es 15 años PMA Los costos del Plan de Manejo Ambiental se encuentran incluidos en actividades del proyecto, así aparece en especificaciones técnicas
