1 TIPOS DE MOTORES ELÉCTRICOS INTEGRANTES: VALERIA MARTINEZ MATIAS WILBERT VAZQUEZ DIAZ JAZMIN CITLALLI SEGURA LOPEZ MARTIN JESUS SALGADO GABRIELA JULISSA VARGAS ARREGUIN STEFANY ANDREA TORRES MARTINEZ

2 INTRODUCCIÓN Se mencionara que es un motor eléctrico así como las partes que lo componen, los tipos de motores eléctricos y como se clasifican.

3 ¿ QUÉ ES UN MOTOR ELÉCTRICO? Son máquinas rotatorias que se encargan de convertir la energía eléctrica en energía mecánica a través de la acción de los campos magnéticos producidos por sus bobinas.

4 PARTES DE UN MOTOR Carcasa: o caja que envuelve las partes eléctricas del motor, es la parte externa. Bobinado: Arrollamiento o devanado de excitación o inductor: Es el que genera el campo magnético. Rotor: Parte móvil que gira dentro del estator. Eje: Guía el movimiento de rotación Rodamiento: se utilizan para la máxima silenciosidad y unas mínimas vibraciones. Caja de bornes: Aloja a los terminales de los devanados estatórios para su conexión a la alimentación Estátor (Inductor): es la parte fija del motor, está compuesta por la carcasa de acero que contiene al núcleo magnético del devanado estatórico o inductor. Ventilador: se utiliza para refrigerar al motor cuando gire, evacuando el calor al exterior.

5 CLASIFICACION DE LOS MOTORES CORRIENTE ALTERNA CORRIENTE CONTINUA Transforman la energía eléctrica en mecánica, generando un movimiento rotatorio mediante la acción que se genera del campo magnético. UNIVERSALES Son los que pueden funcionan con corriente alterna o continua, se usan mucho en electrodomésticos. Son los motores con colector. Operan con corriente eléctrica gracias a las fuerzas de giro por medio de la acción mutua de los campos magnéticos.

6 TIPOS DE MOTORES ELECTRICOS DE CORRIENTE ALTERNA

7 POR SU VELOCIDAD DE GIRO Motor asíncrono : En este dispositivo la velocidad del campo magnético producida por el estator supera a la velocidad de giro del rotor. Motor síncrono: Los motores síncronos se caracterizan porque su velocidad del campo magnético del estator es igual a la velocidad de giro del rotor

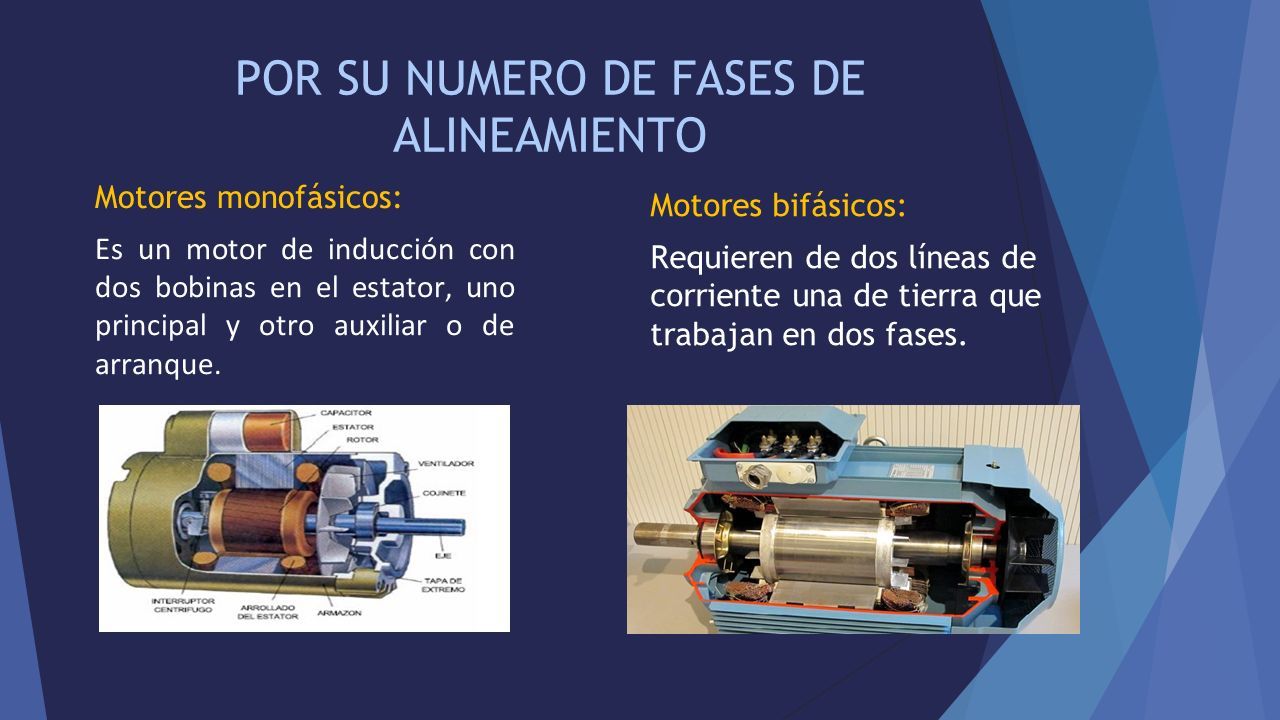

8 POR SU NUMERO DE FASES DE ALINEAMIENTO Motores monofásicos: Es un motor de inducción con dos bobinas en el estator, uno principal y otro auxiliar o de arranque. Motores bifásicos: Requieren de dos líneas de corriente una de tierra que trabajan en dos fases.

9 TIPOS DE MOTORES ELECTRICOS DE CORRIENTE CONTINUA

10 MOTOR EN SERIE En este tipo de motor eléctrico el inducido y el inductor están conectados en serie. Su voltaje es constante y el campo de excitación se incrementa con la carga ya que la corriente es la misma que de excitación. Se caracteriza por mantener una potencia constante a cualquier velocidad

11 MOTOR COMPOUND Este motor eléctrico contiene dos bobinados inductores, uno colocado en serie y otro en derivación con el circuito, que son los que producen la excitación. Se emplean cuando se precisa una respuesta estable para un rango de velocidades amplio.

12 MOTOR SHUNT Por su parte, este dispositivo tiene su inductor conectado en paralelo con el circuito compuesto por los bobinados inducidos. Posee una elevada resistencia gracias a las características de sus bobinas y son los más idóneos cuando se requiere velocidad constante.

13 Motor eléctrico sin escobillas El popular motor brushless no utiliza escobillas para efectuar la modificación de polaridad en el rotor. Son unos de los más comunes actualmente porque son rentables, ligeros y no precisan de mucho mantenimiento.

14 MOTOR UNIVERSAL Tiene la forma de un motor de corriente continua en conexión serie. La principal diferencia es que es diseñado para funcionar con corriente alterna y con corriente continua. Se utiliza en los taladros, aspiradoras, licuadoras, lustradoras, etc. su eficiencia es baja (de orden del 51%), pero como se utilizan en maquinas de pequeña potencia esta ineficiencia no se considera importante.

15 Los motores paso a paso Básicamente consiste en un motor que tiene como mínimo cuatro bobinas que al ser energizadas con corriente continua de acuerdo a una secuencia, origina el avance del eje de acuerdo a ángulos exactos (submúltiplos de 360). Estos motores son muy utilizados en impresoras, en disqueteras, el sistema de control de posición accionado digitalmente.

16 Servomotor Este aparato tiene la habilidad de situarse en cualquier posición dentro de su rango de operación y permanecer estable en dicha posición.
