1 Arte Factoría Construcción de artefactos,
que permiten la visualización, demostración y comprobación de sistemas y circuitos. José Andrés Herrero Sánchez

2 Fuente de alimentación:
REGULADOR VSAL La tensión de entrada es la procedente de la red eléctrica (alterna –CA- a 230V) 1 2 3 Para disminuir las irregularidades en la tensión, se utilizan filtros (condensadores). 4 5 El puente de diodos rectifica la corriente, convirtiéndose en corriente continua –CC-. La tensión se reduce con un transformador. El regulador asegura que la tensión de salida es la deseada, estabilizándola.

3 Fuente de alimentación:
Esquema en acetato transparente Conexionado eléctrico Montajes de circuitos electrónicos sobre cajas transparentes y regletas para demostraciones.

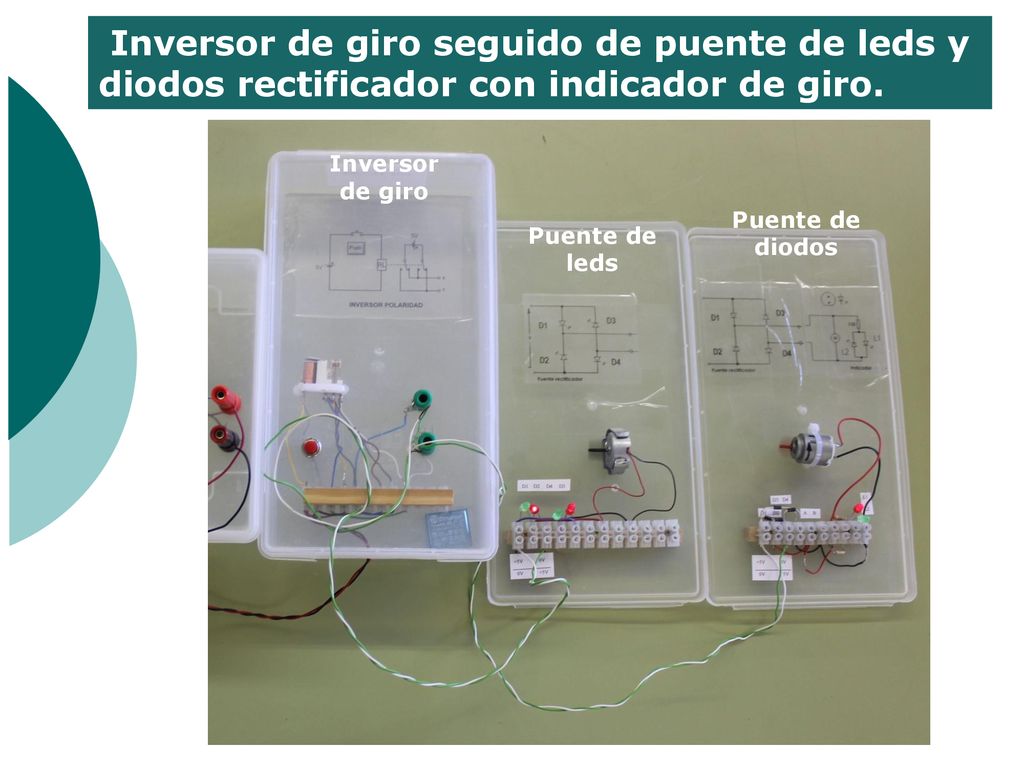

4 Inversor de giro seguido de puente de leds y diodos rectificador con indicador de giro.
Puente de diodos Puente de leds

5 Inversor de giro seguido de puente de leds y diodos rectificador con indicador de giro
leds indicador de giro

6 2 transistores BC546A en configuración Darlington,
Bomba achique: 2 transistores BC546A en configuración Darlington, Agua: RB ↓ (≈180KΩ) , IB↑(≈65 μA) 1 3 2 T1 conduce→ IET1=IBT2↑→T2 conduce (Terminales exteriores: VBE= 1,3V, VCE=0,76V). 1 2 El motor que acciona la bomba funcionaría hasta que se vaciara el agua del sumidero. 3

7 Interruptor crepuscular
Luz incidente ↓ → RLDR ↓/↓; Vx↑/↓; IB↓/↑; Transistor conduce +/-; IC ↑/↓; la lámpara se enciende /apaga.

8 Despertador solar El potenciómetro permite ajustar la sensibilidad del nivel de intensidad luminosa. Luz incidente↑ El transistor conduce más, IC ↑. El zumbador suena. RLDR ↓, Vx↑ 3 1 2 IB ↑ 1 2 3

9 Interruptor crepuscular como barrera
Sustituir la bombilla por la bobina de un relé y controlar la activación de una lámpara de potencia.

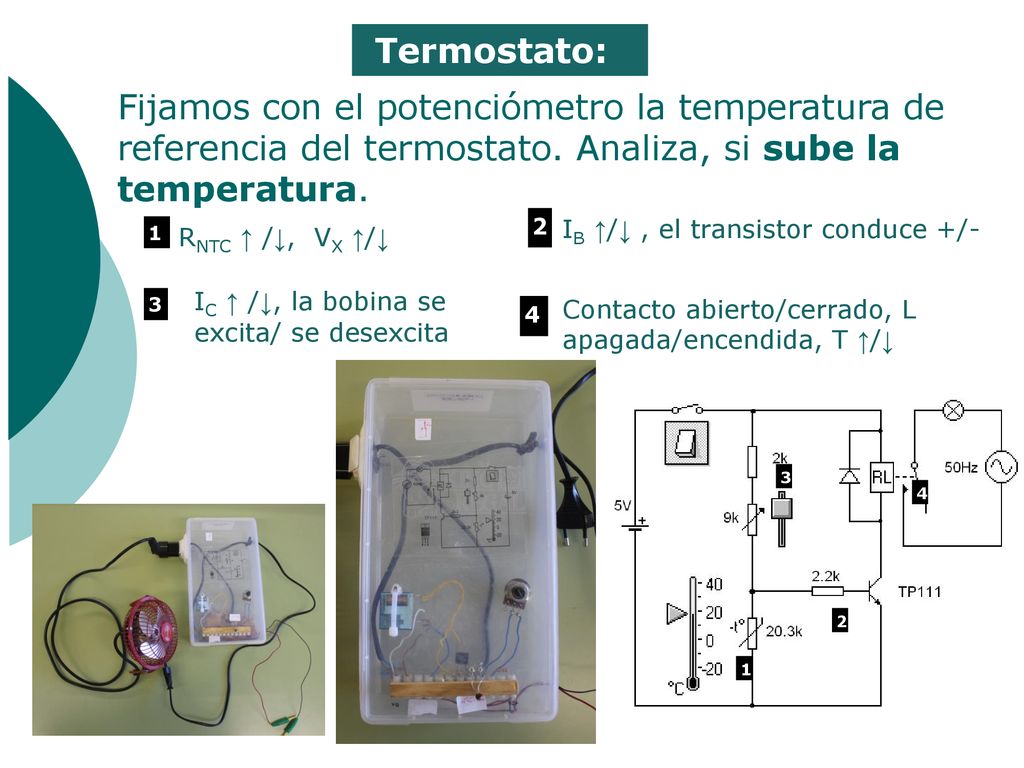

10 Termostato: Fijamos con el potenciómetro la temperatura de referencia del termostato. Analiza, si sube la temperatura. 2 IB ↑/↓ , el transistor conduce +/- 1 RNTC ↑ /↓, VX ↑/↓ IC ↑ /↓, la bobina se excita/ se desexcita 3 Contacto abierto/cerrado, L apagada/encendida, T ↑/↓ 4 3 4 2 1

11 Circuito oscilador o intermitente
Las temporizaciones cíclicas se consiguen cargando y descargando dos condensadores de forma alternativa, mientras uno se está cargando el otro se está descargando.

12 Puerta cerrada: FC NC abierto Puerta abierta: contacto cerrado
Alarma acústica: Se activa mediante el final de carrera “Alarma”. El pulsador “Reset” inactiva la señal acústica. Puerta cerrada: FC NC abierto Puerta abierta: contacto cerrado Zumbador suena Zumbador no suena Si se sustituye la función Alarma por un transistor y una sonda de humedad, tendríamos una alarma de inundaciones.

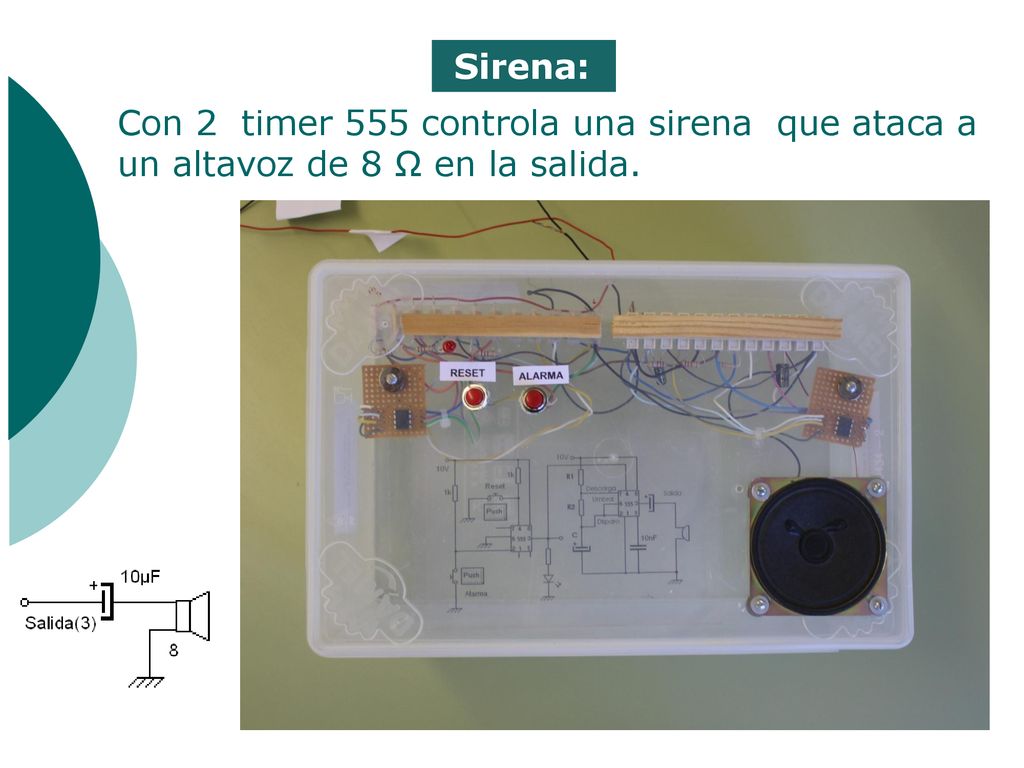

13 Sirena: Con 2 timer 555 controla una sirena que ataca a un altavoz de 8 Ω en la salida.

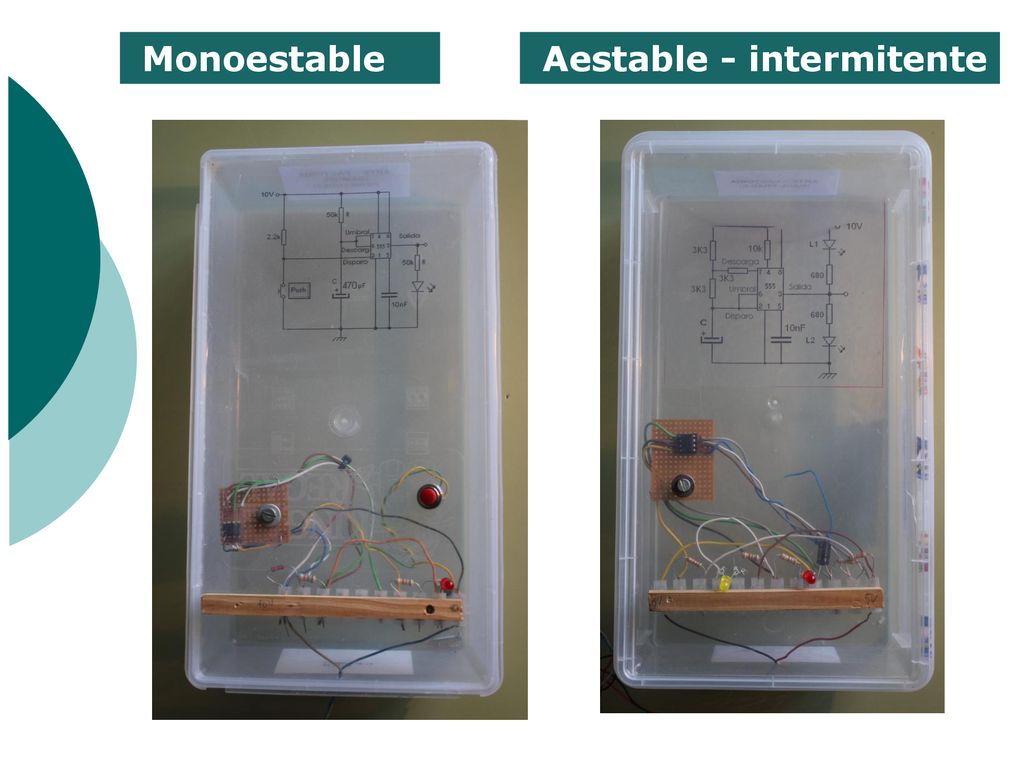

14 Monoestable Aestable - intermitente
