Equipos utilizados en las Redes de Comunicación

Presentación del tema: "Equipos utilizados en las Redes de Comunicación"— Transcripción de la presentación:

1 Equipos utilizados en las Redes de Comunicación
COMP 315

2 Funciones Principales
Combinar las señales de datos antes de que sean transmitidas Dirigir y monitorear el tráfico dentro del network Convertir los datos a un formato apropiado para el periferal que los recibe

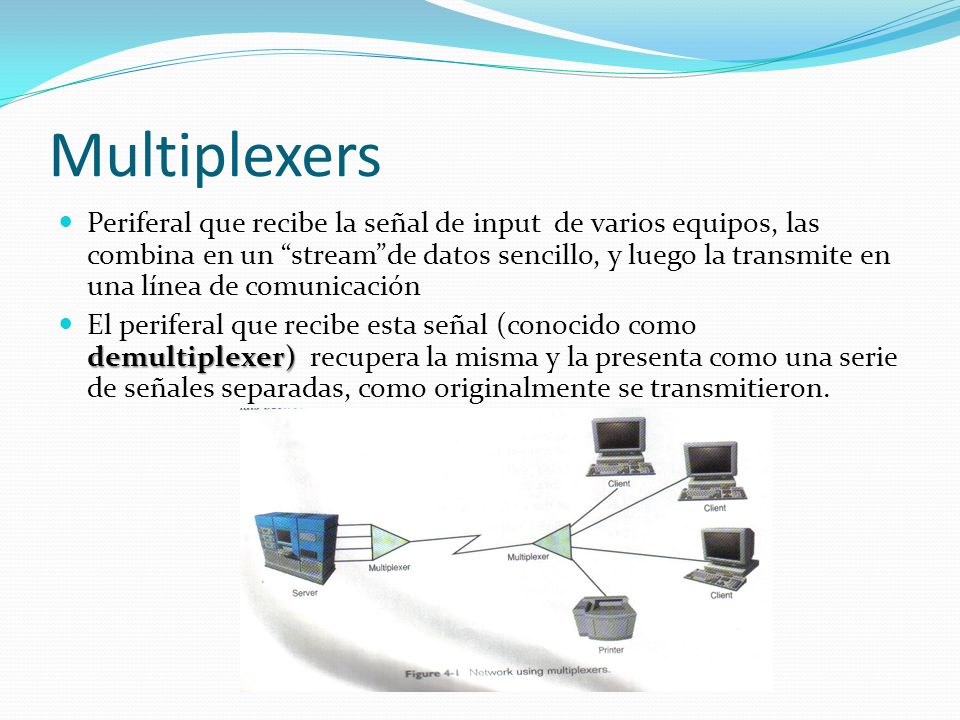

3 Multiplexers Periferal que recibe la señal de input de varios equipos, las combina en un “stream”de datos sencillo, y luego la transmite en una línea de comunicación El periferal que recibe esta señal (conocido como demultiplexer) recupera la misma y la presenta como una serie de señales separadas, como originalmente se transmitieron.

4 Técnicas de Multiplexing
Frequency Division Multiplexing (FDM) Varias señales se transmiten en una sola línea ó canal de comunicación. Cada cliente en la línea utiliza un intervalo de frecuencia para transmitir datos. Ejemplo: circuitos telefónicos

5 Frequency Division Multiplexing

6 Time Division Multiplexing (TDM)
Método donde se divide el tiempo de transmisión en segmentos. Cada cliente tiene asignado un periodo de tiempo fijo para transmitir datos

7 Statistical Time Division Multiplexing (STDM)
Surge ante la necesidad de utilizar más eficientemente los segmentos de intervalos de tiempo asignado a cada cliente. Los intervalos de tiempo se asignan dinámicamente, es decir, no son términos de tiempo fijo.

8 Statistical Time Division Multiplexing (STDM)

9 Otros tipos de multiplexing
Wavelength Division Multiplexing (WDM) Permite transmisión tanto análoga como digital en cables de fibra óptica. Es el equivalente óptico de FDM Frequency Division Multiple Access (FDMA) Diseñado para comunicación “wireless” Time Division Multiple Access (TDMA) Diseñado para comunicación celular

10 Equipos de Interconección

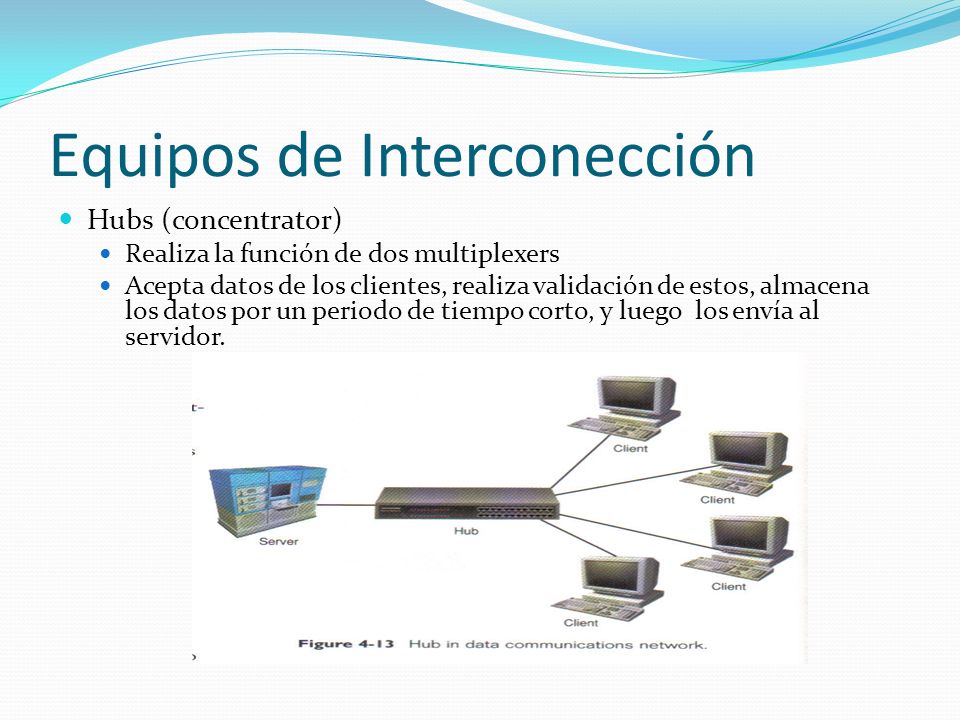

Hubs (concentrator) Realiza la función de dos multiplexers Acepta datos de los clientes, realiza validación de estos, almacena los datos por un periodo de tiempo corto, y luego los envía al servidor.

11 Equipos de Interconección
Bridges Periferal que se utiliza para conectar dos LANs

12 Equipos de Interconección
Switches Similar a un hub, pero añade inteligencia para filtrar datos que no deban enviarse a un segmento específico del network. Examina el “destination field” (address). Backplane parte principal de un switch, diseñada para manejar una gran cantidad de datos que pueden ser transmitidos por varios equipos.

13 Equipos de Interconección
Routers Se utiliza para conectar dos networks que usen protocolos diferentes. Ej. Conectarse a la Internet desde un LAN. Pueden actuar como firewalls , previniendo que usuarios no autorizados puedan accesar el network. Examina los datos y los enruta a un destino apropiado

14 Front-End Processor (FEP)

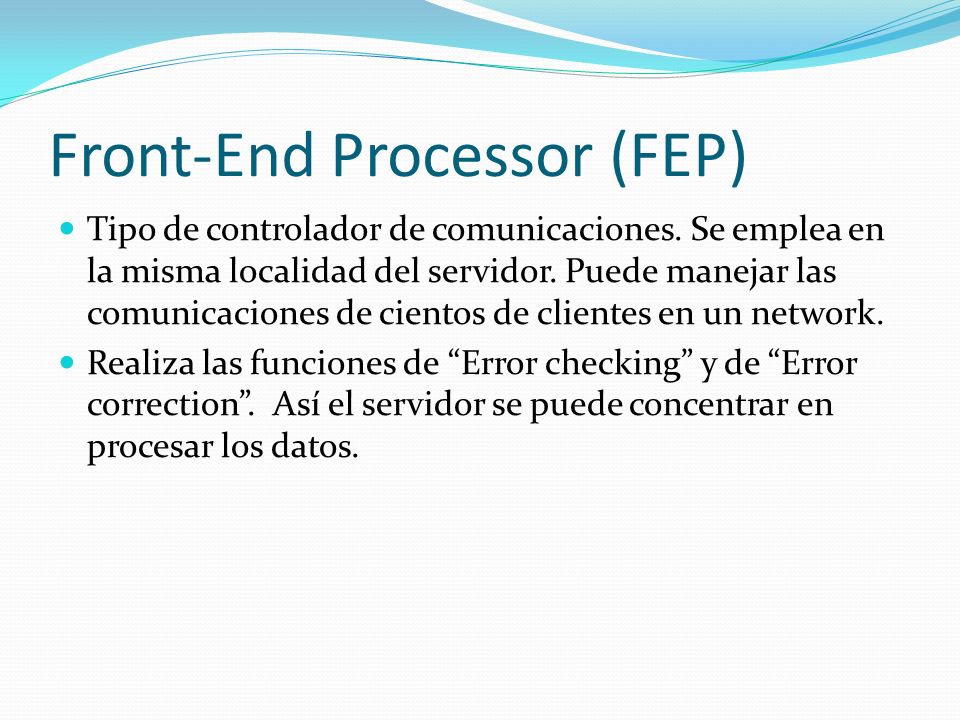

Tipo de controlador de comunicaciones. Se emplea en la misma localidad del servidor. Puede manejar las comunicaciones de cientos de clientes en un network. Realiza las funciones de “Error checking” y de “Error correction”. Así el servidor se puede concentrar en procesar los datos.

15 Front-End Processor (FEP)

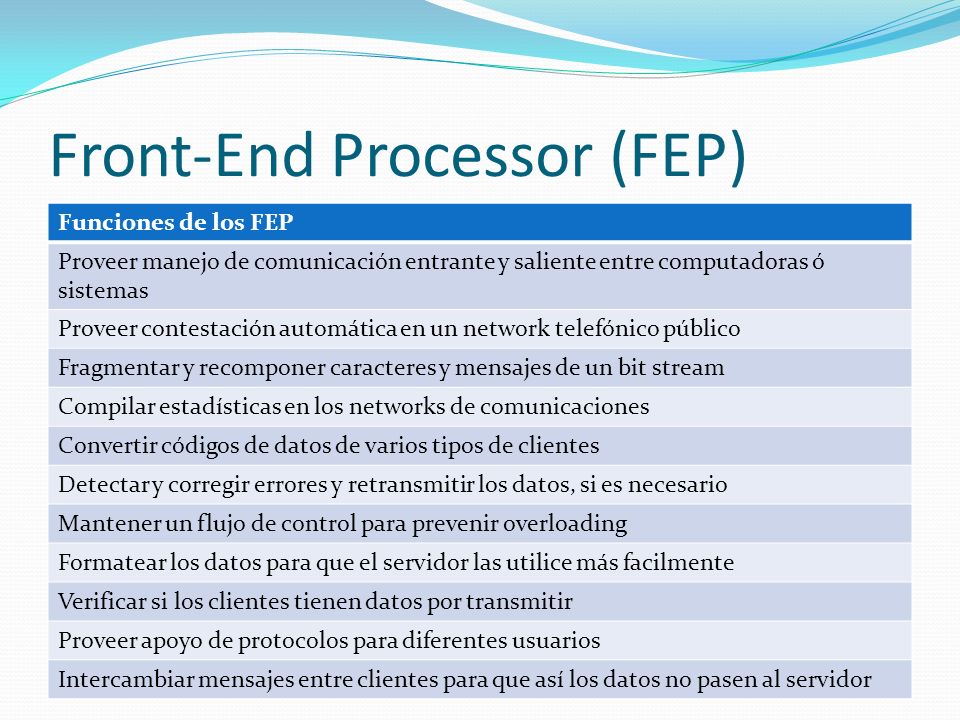

Funciones de los FEP Proveer manejo de comunicación entrante y saliente entre computadoras ó sistemas Proveer contestación automática en un network telefónico público Fragmentar y recomponer caracteres y mensajes de un bit stream Compilar estadísticas en los networks de comunicaciones Convertir códigos de datos de varios tipos de clientes Detectar y corregir errores y retransmitir los datos, si es necesario Mantener un flujo de control para prevenir overloading Formatear los datos para que el servidor las utilice más facilmente Verificar si los clientes tienen datos por transmitir Proveer apoyo de protocolos para diferentes usuarios Intercambiar mensajes entre clientes para que así los datos no pasen al servidor

16 Controllers Versión a “baja escala” de un FEP

17 Protocol Converters Interpreta diferentes protocolos de diferentes equipos dentro de un network. Puede ser software-based e instalarse en un servidor

18 Equipos para diagnosticar
Line monitors Monitorea los datos transmitiéndose por la línea Network sniffer Monitorear el tráfico del network Breakout box Verifica los niveles de voltaje de una línea de comunicaciones
