TECNOLOGIA DE LAS IMÁGENES ll

Presentación del tema: "TECNOLOGIA DE LAS IMÁGENES ll"— Transcripción de la presentación:

1 TECNOLOGIA DE LAS IMÁGENES ll
TOMOGRAFIA COMPUTADA CUELLO COLUMNA CERVICAL Dra. María Cristina Gariboldi com Mail:

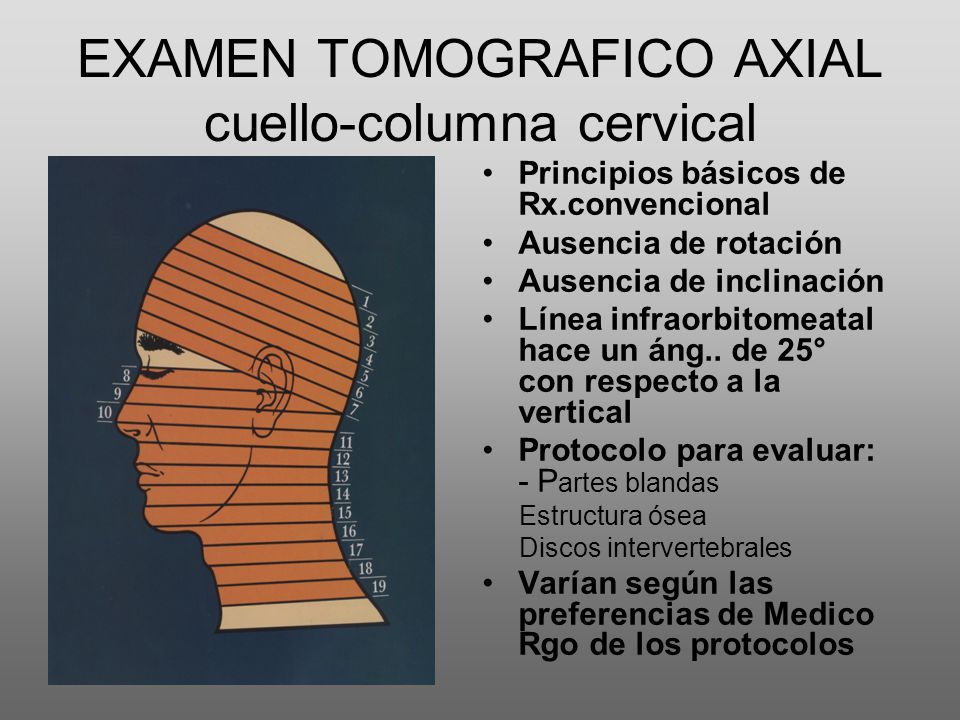

2 EXAMEN TOMOGRAFICO AXIAL cuello-columna cervical
Principios básicos de Rx.convencional Ausencia de rotación Ausencia de inclinación Línea infraorbitomeatal hace un áng.. de 25° con respecto a la vertical Protocolo para evaluar: - Partes blandas Estructura ósea Discos intervertebrales Varían según las preferencias de Medico Rgo de los protocolos

3 TOMOGRAFIA COMPUTADA DE CUELLO
Reparos topográficos Plano axial:5 Mm de espesor-MPR 3D Desde ,base de cráneo Paralelo a LIOM Protocolo de examen según patología: sin o con CTE. Demostrar toda la anatomía Ventanas para partes blandas: Piel-TCS-Planos musculares, Vasos-Ganglios Estructura ósea Identificar la anatomía axial topográfica

4 LECTURA DE LA TAC CERVICAL sin y con contraste
Simetría de los planos musculares Anomalías grasa-Piel TCS Perfusión normal de los vasos (CTE:EV) Calcificaciones en partes blandas, oclusión o desplazamiento de los vasos Definición de las glándulas salivales Tiroides-Nódulo Vía aérea laringo-traqueal Se observa realce o refuerzo patológico post contraste Evaluación de ganglios: tamaño, cantidad contornos, densidad ,etc. Evaluación con ventana ósea: cuerpo vertebral arco posterior y canal raquídeo Evaluación con protocolo para disco vertebral ,los espacios intervertebrales

5 PLANOS AXIALES: TECHO DE BOCA CAVUN- REGION PARAFARINGEA
PROTOCOLOS PARA: - Partes blandas del cuello -Estructura ósea -Discos intervertebrales Anatomía descriptiva: Cavidad bucal-paladar blando y duro Arcada dentaria Región parótida Fosa pterigo maxilar Agujero magno atlas y odontoides. Occipital-mastoides Tronco cerebral-cerebelo

6 PLANOS AXIALES: PISO DE BOCA y EPIGLOTICO
Oseo:mandibula inferior-C2-axis Partes blandas: Músculo de lengua y piso de boca: geniogloso ,geniohiodeo y digastrico. Músculos extrínsecos y de la nuca: trapecio ,semiespinoso transverso y el esplenio. Vasos :venas arterias ,ganglios. Vía aérea

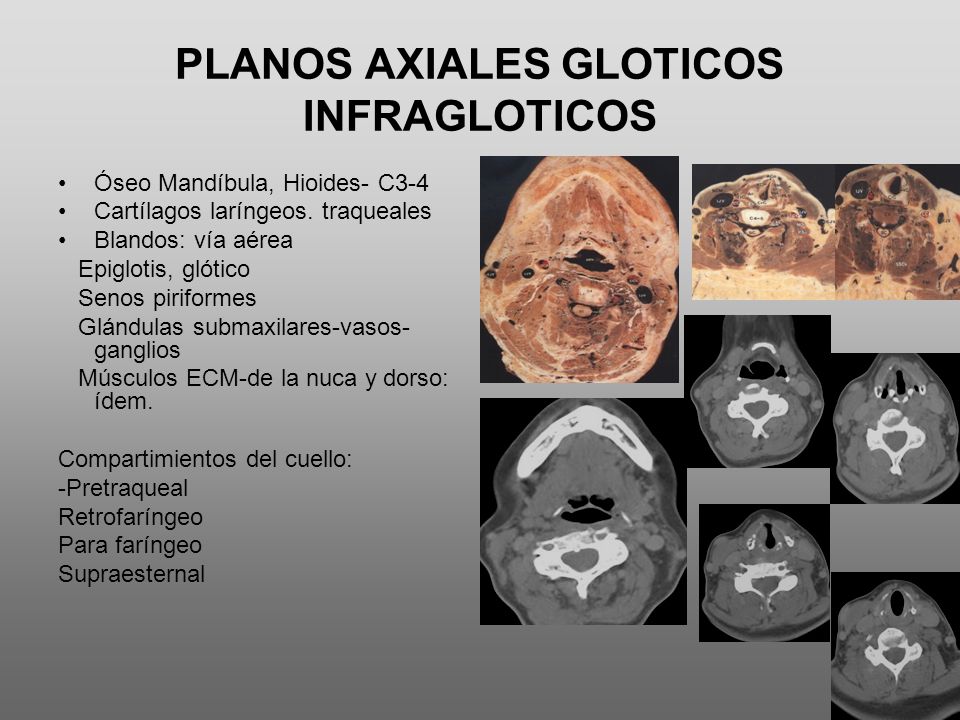

7 PLANOS AXIALES GLOTICOS INFRAGLOTICOS
Óseo Mandíbula, Hioides- C3-4 Cartílagos laríngeos. traqueales Blandos: vía aérea Epiglotis, glótico Senos piriformes Glándulas submaxilares-vasos-ganglios Músculos ECM-de la nuca y dorso: ídem. Compartimientos del cuello: -Pretraqueal Retrofaríngeo Para faríngeo Supraesternal
