1 Transformada de Laplace

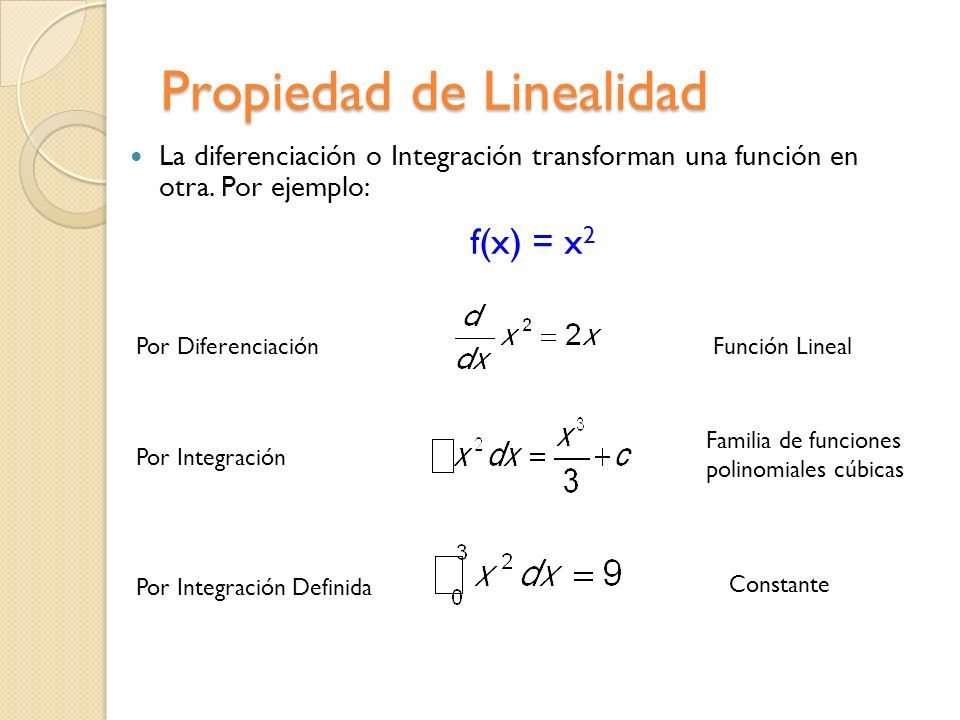

2 Propiedad de Linealidad La diferenciación o Integración transforman una función en otra. Por ejemplo: f(x) = x 2 Por Diferenciación Por Integración Por Integración Definida Función Lineal Familia de funciones polinomiales cúbicas Constante

3 Propiedad de Linealidad Las tres operaciones poseen la Propiedad de Linealidad, es decir que para las constantes α y β Por Diferenciación Por Integración Por Integración Definida

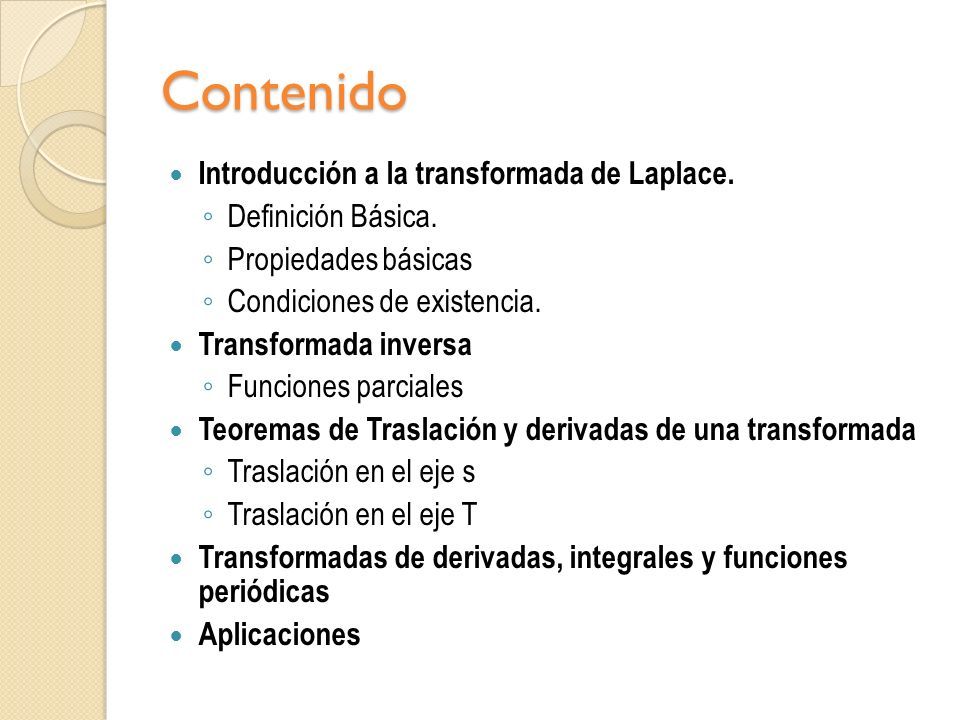

4 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación y derivadas de una transformada ◦ Traslación en el eje s ◦ Traslación en el eje T Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

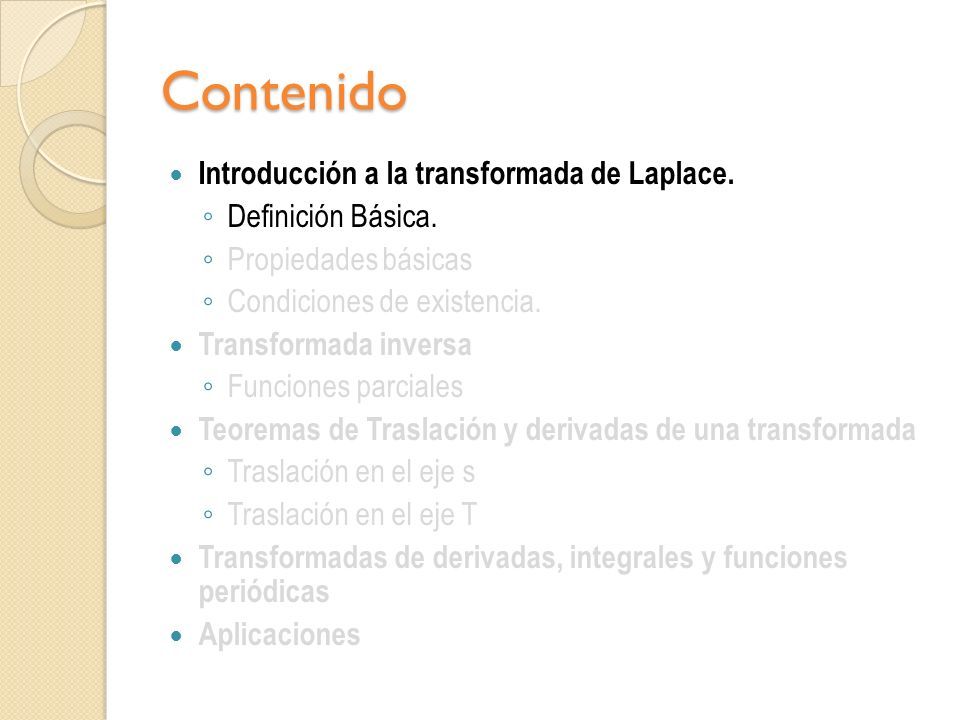

5 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación y derivadas de una transformada ◦ Traslación en el eje s ◦ Traslación en el eje T Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

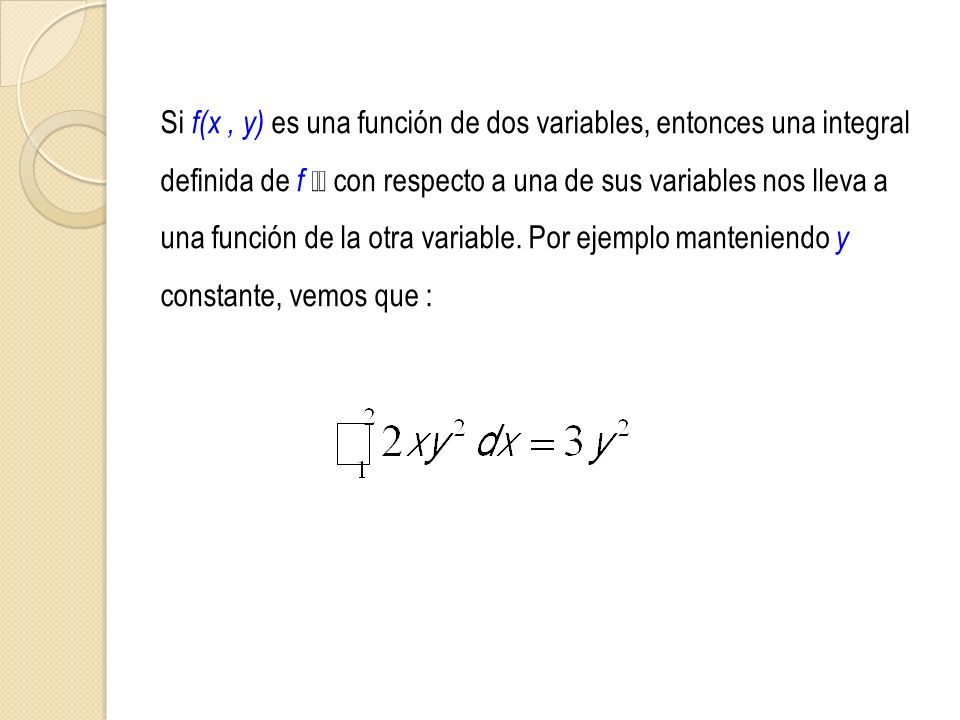

6 Si f(x, y) es una función de dos variables, entonces una integral definida de f con respecto a una de sus variables nos lleva a una función de la otra variable. Por ejemplo manteniendo y constante, vemos que :

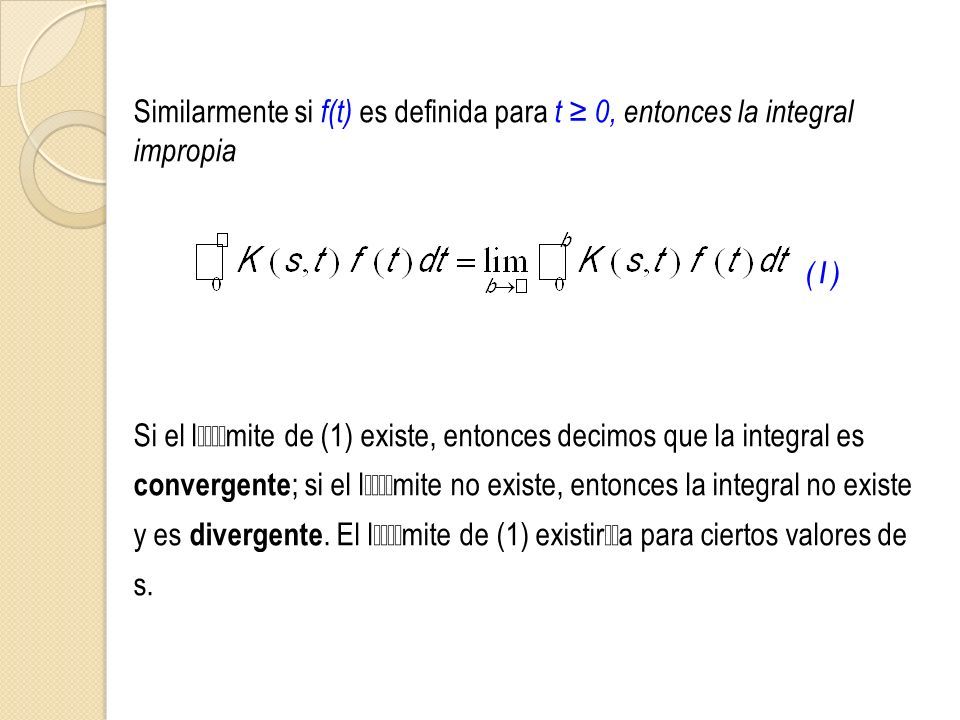

7 Similarmente si f(t) es definida para t ≥ 0, entonces la integral impropia (1) Si el lmite de (1) existe, entonces decimos que la integral es convergente ; si el lmite no existe, entonces la integral no existe y es divergente. El lmite de (1) existira para ciertos valores de s.

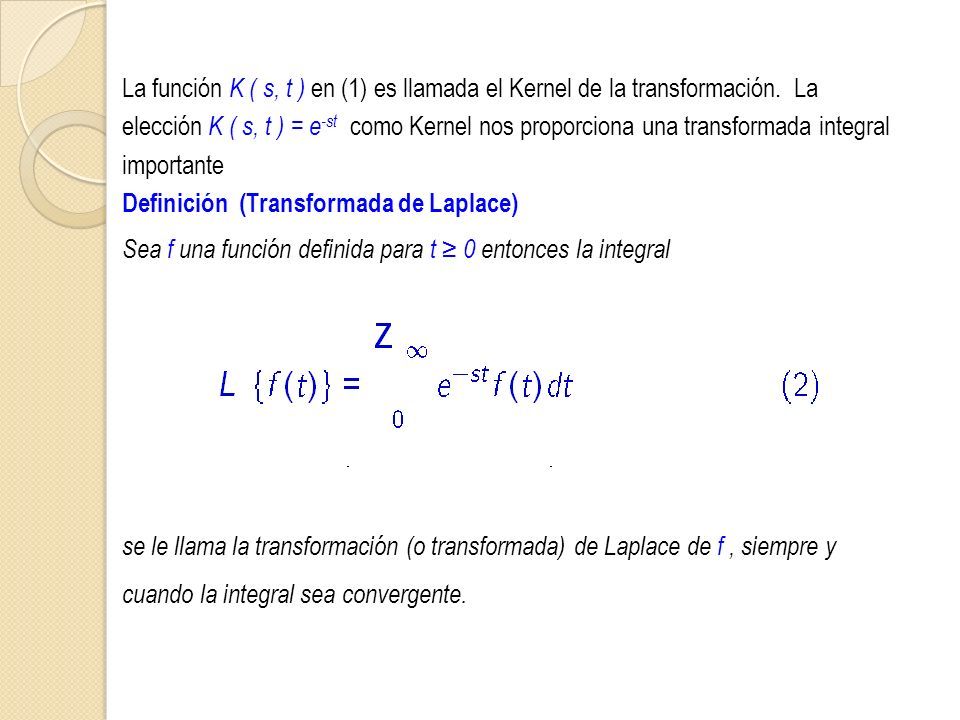

8 La función K ( s, t ) en (1) es llamada el Kernel de la transformación. La elección K ( s, t ) = e -st como Kernel nos proporciona una transformada integral importante Definición (Transformada de Laplace) Sea f una función definida para t ≥ 0 entonces la integral se le llama la transformación (o transformada) de Laplace de f, siempre y cuando la integral sea convergente.

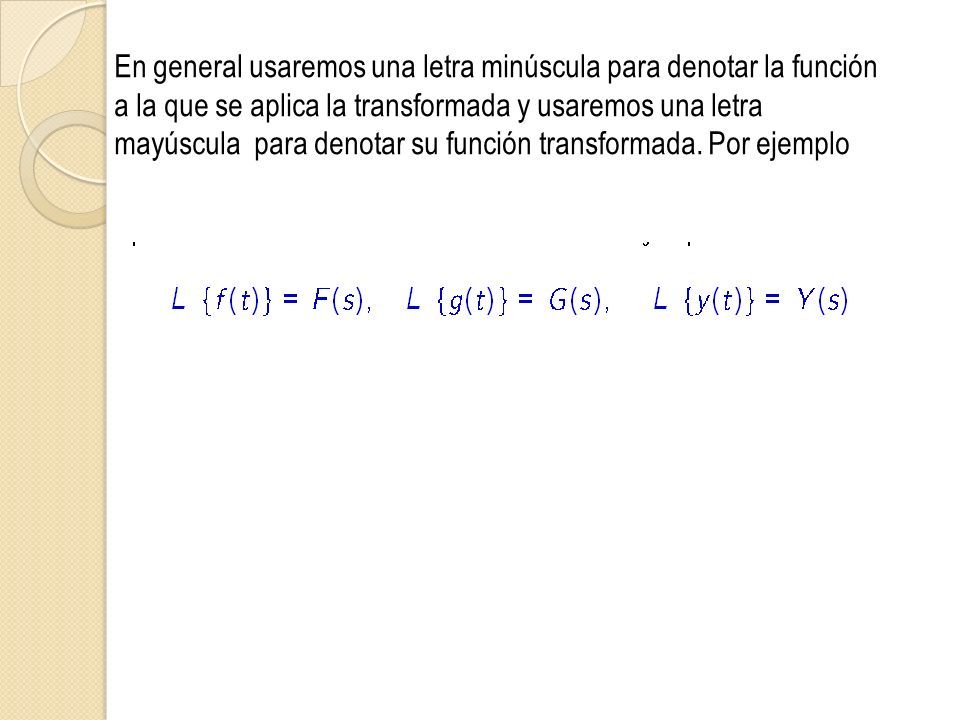

9 En general usaremos una letra minúscula para denotar la función a la que se aplica la transformada y usaremos una letra mayúscula para denotar su función transformada. Por ejemplo

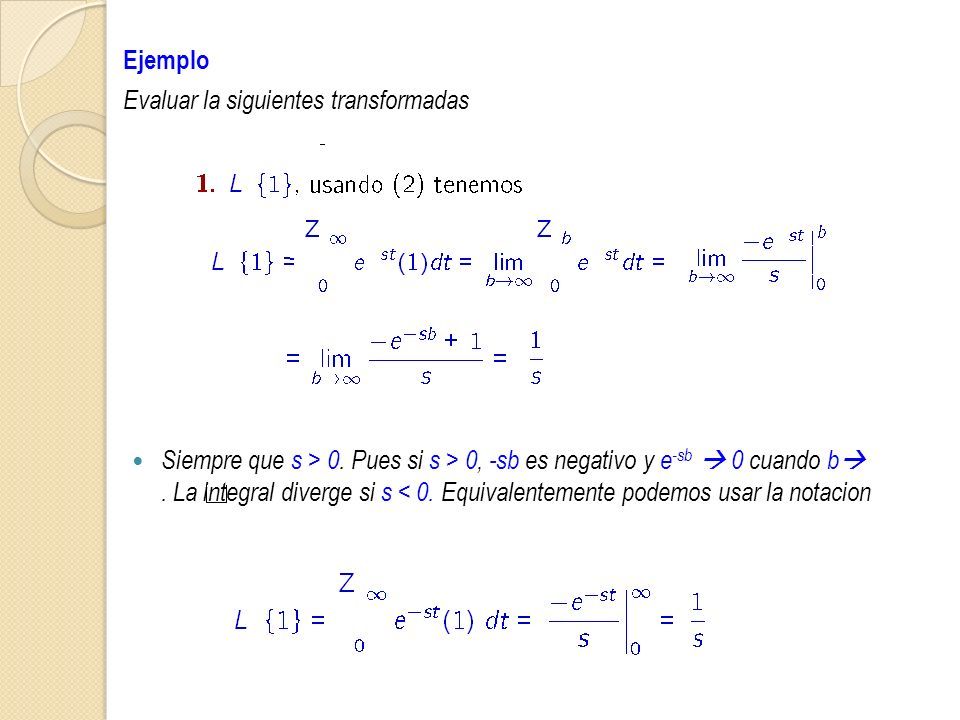

10 Ejemplo Evaluar la siguientes transformadas Siempre que s > 0. Pues si s > 0, -sb es negativo y e -sb  0 cuando b . La integral diverge si s < 0. Equivalentemente podemos usar la notacion

11

12

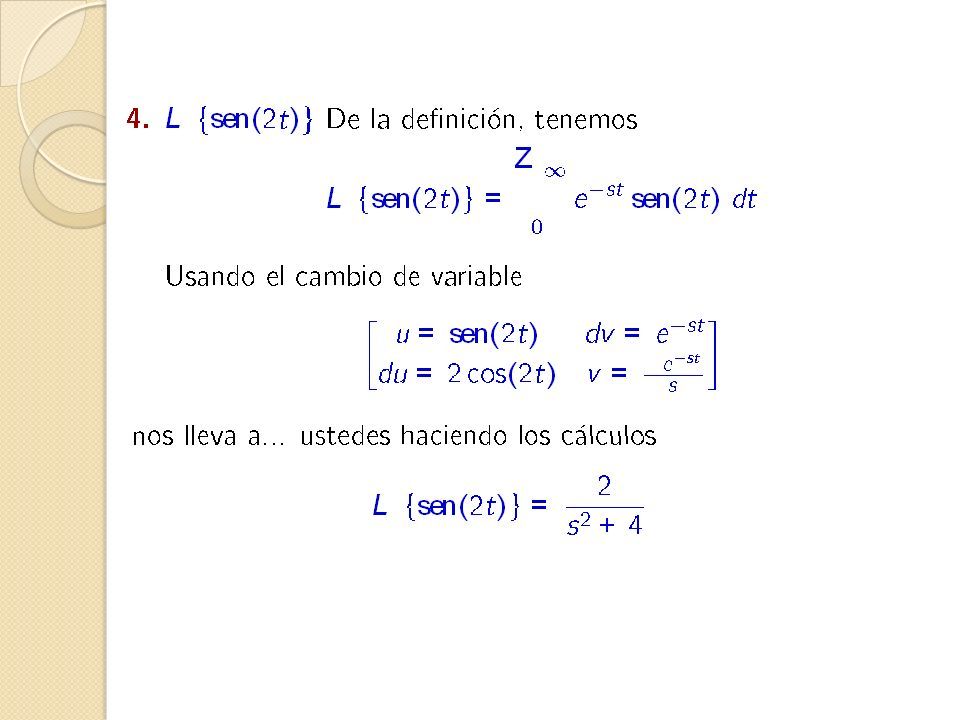

13

14 Evaluar: Seno (0) = 0 e tiende al infinito negativo = 0 Evaluar: coseno (0) = 1 e tiende al infinito negativo = 0

15

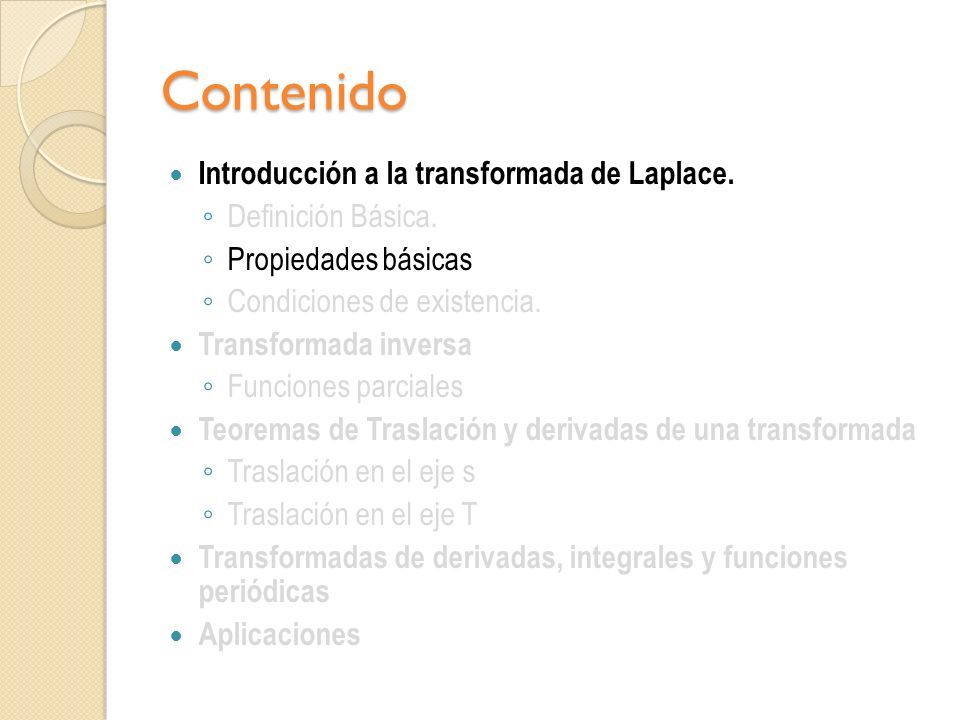

16 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación y derivadas de una transformada ◦ Traslación en el eje s ◦ Traslación en el eje T Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

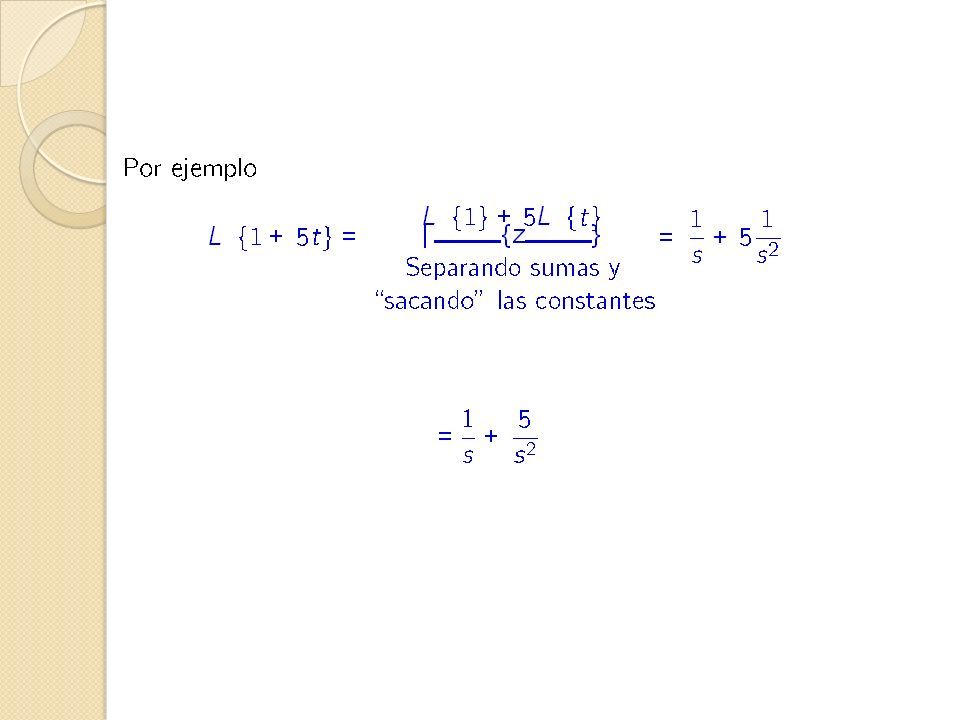

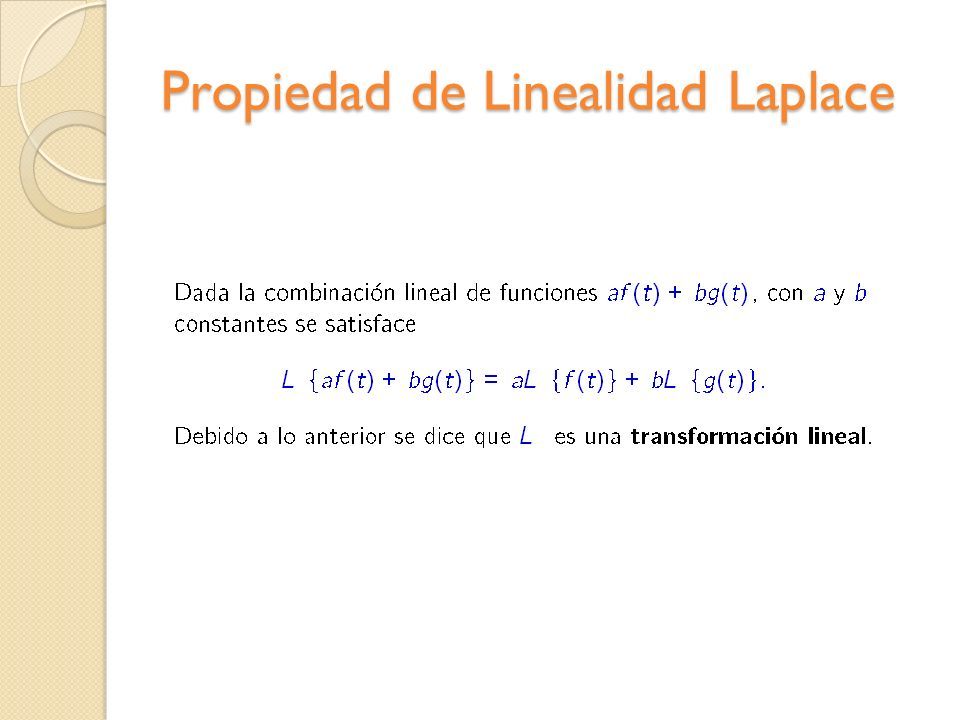

17 Propiedad de Linealidad Laplace

18

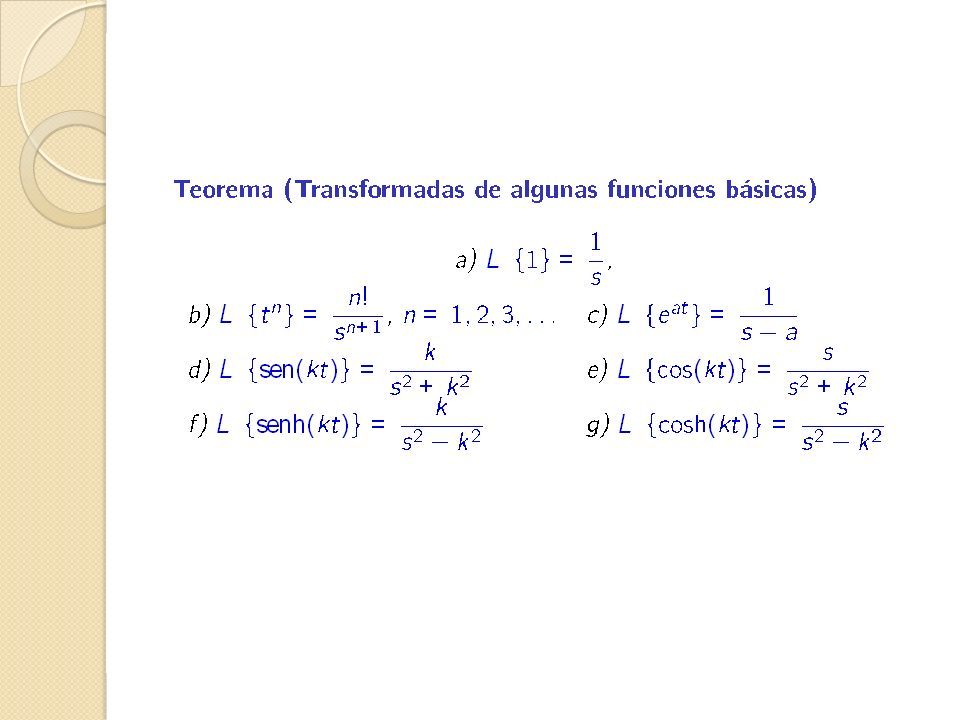

19

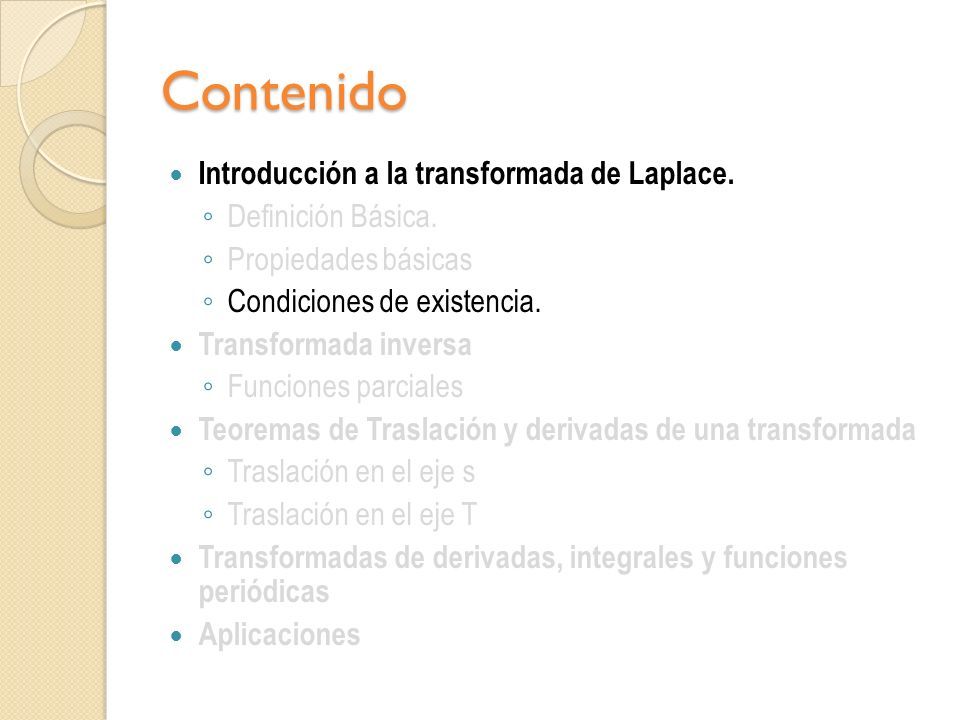

20 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación y derivadas de una transformada ◦ Traslación en el eje s ◦ Traslación en el eje T Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

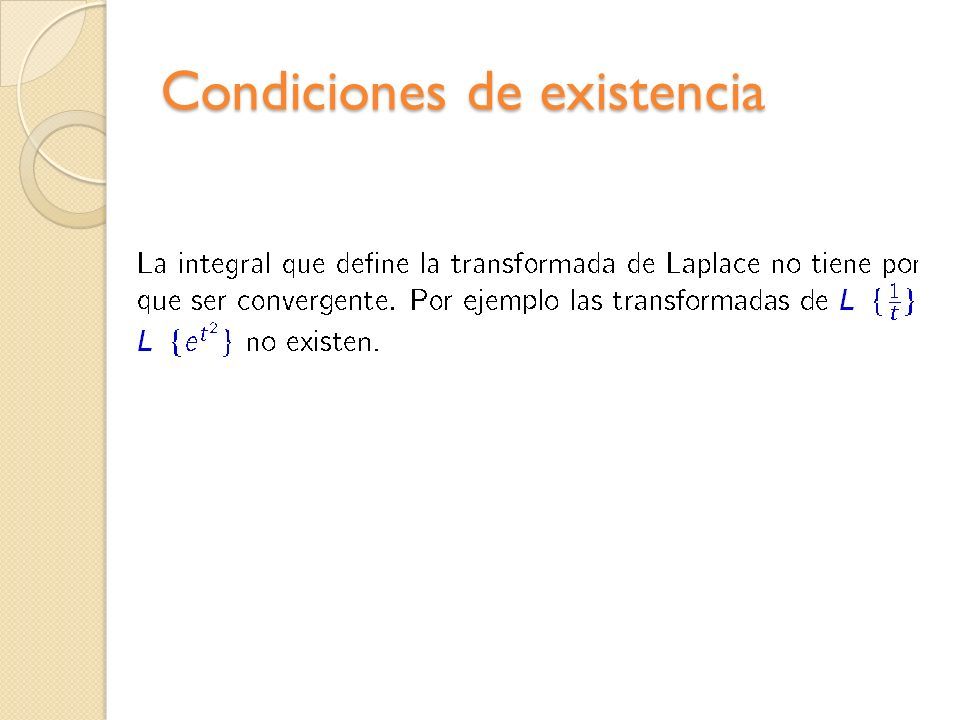

21 Condiciones de existencia

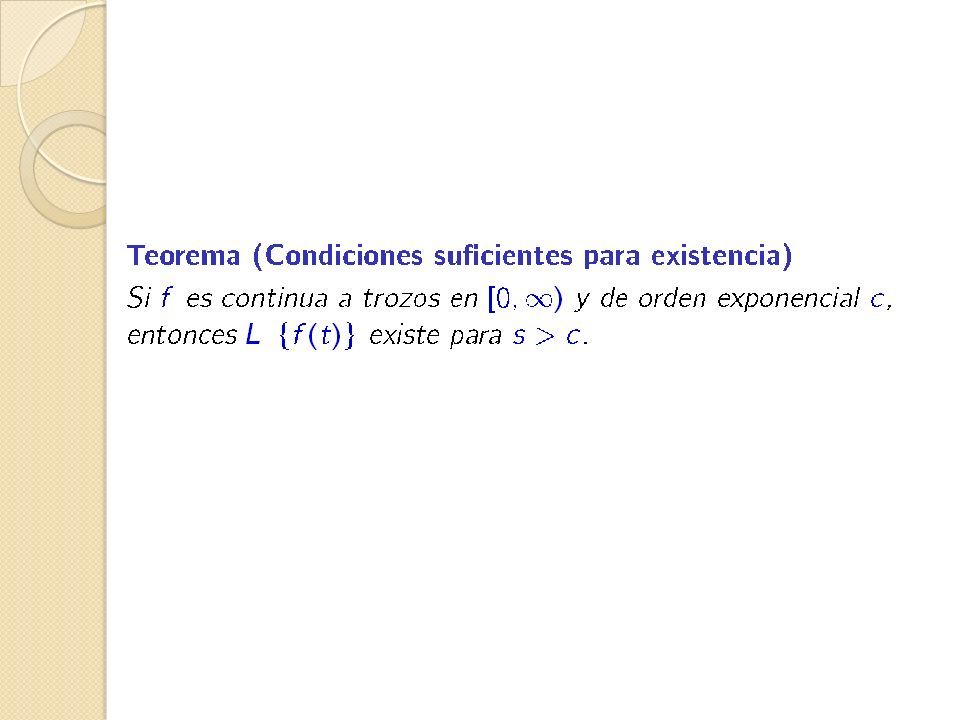

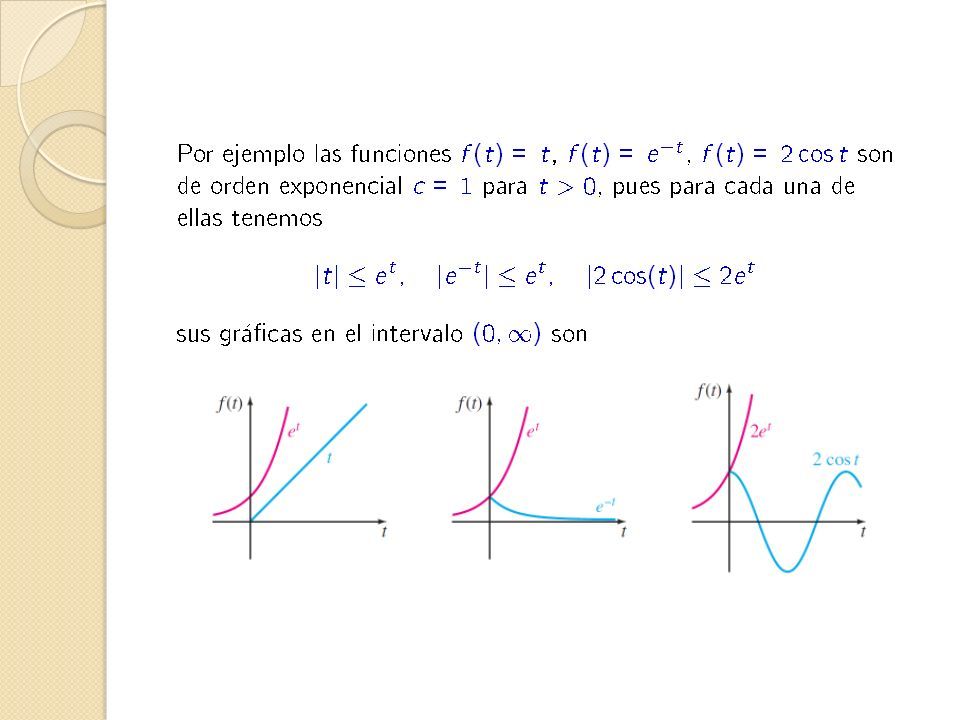

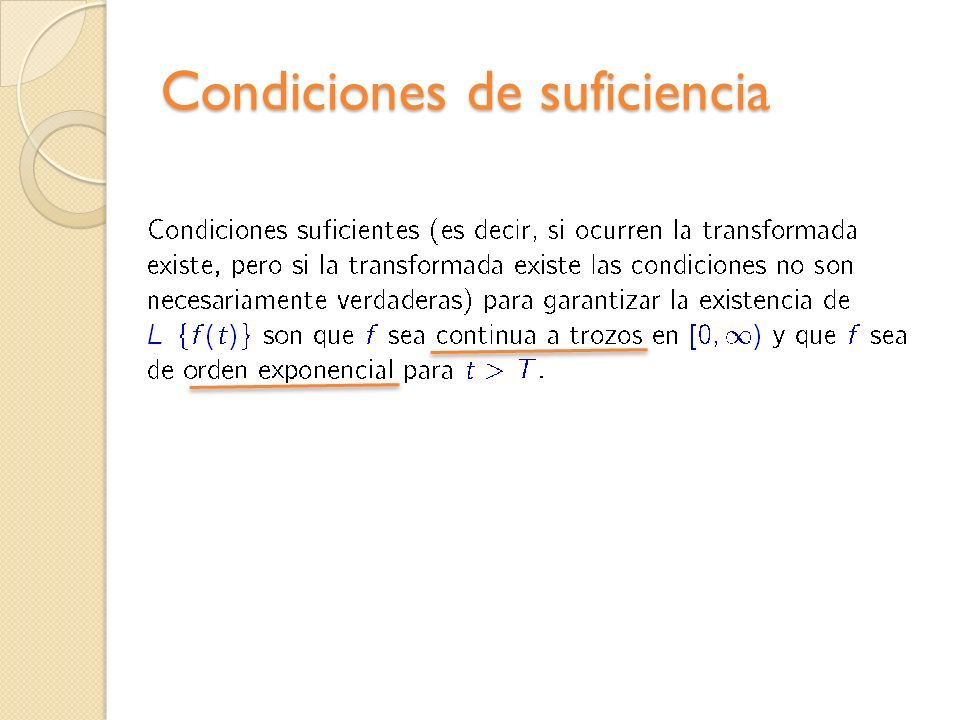

22 Condiciones de suficiencia

23

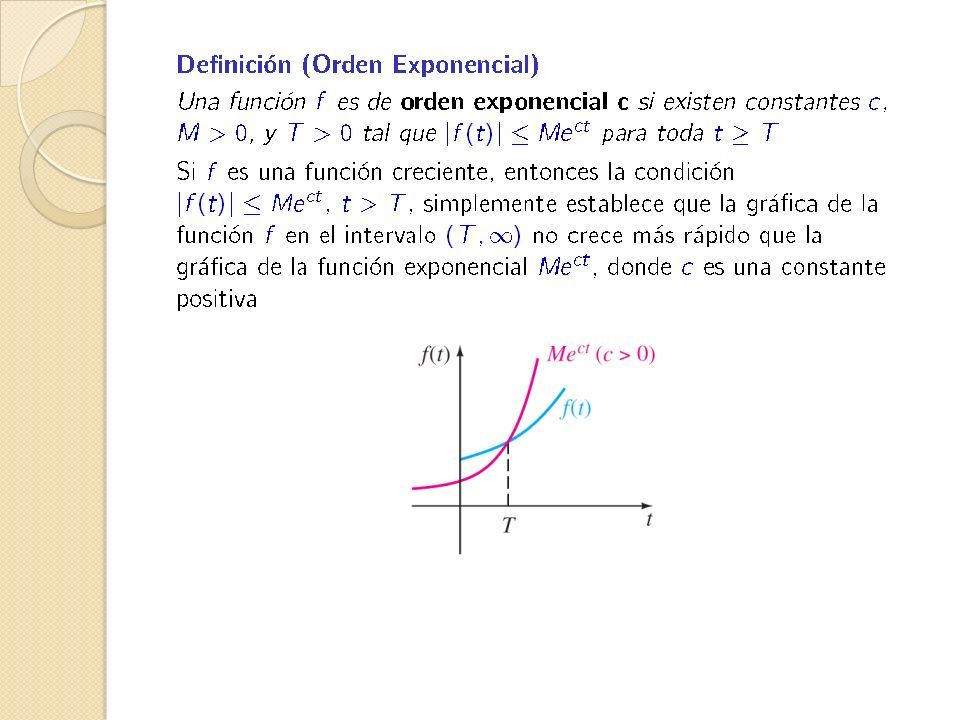

24

25

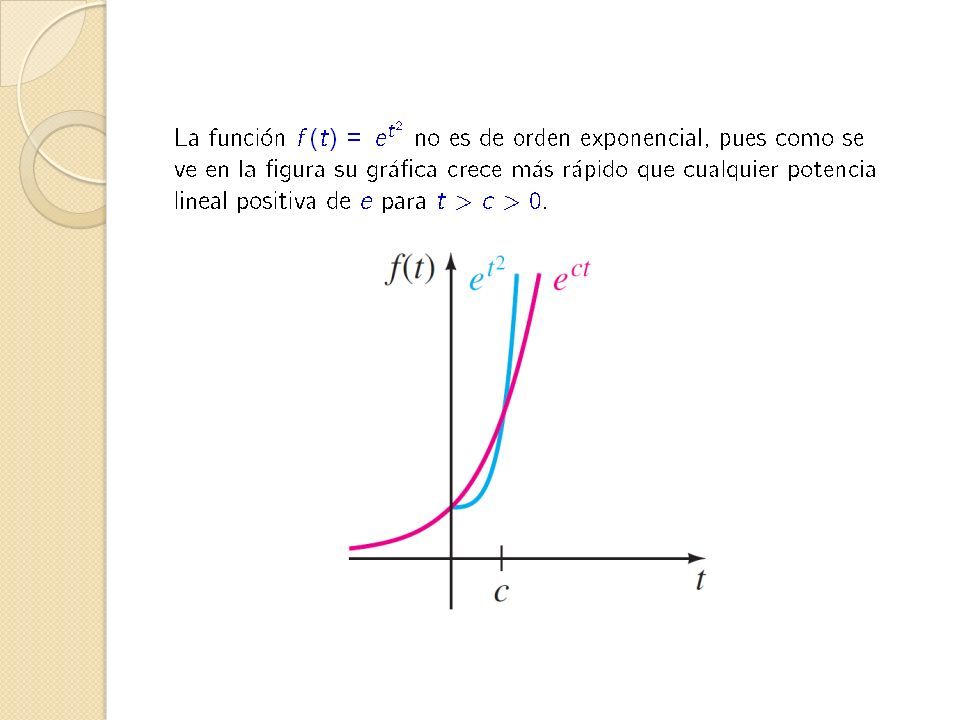

26

27

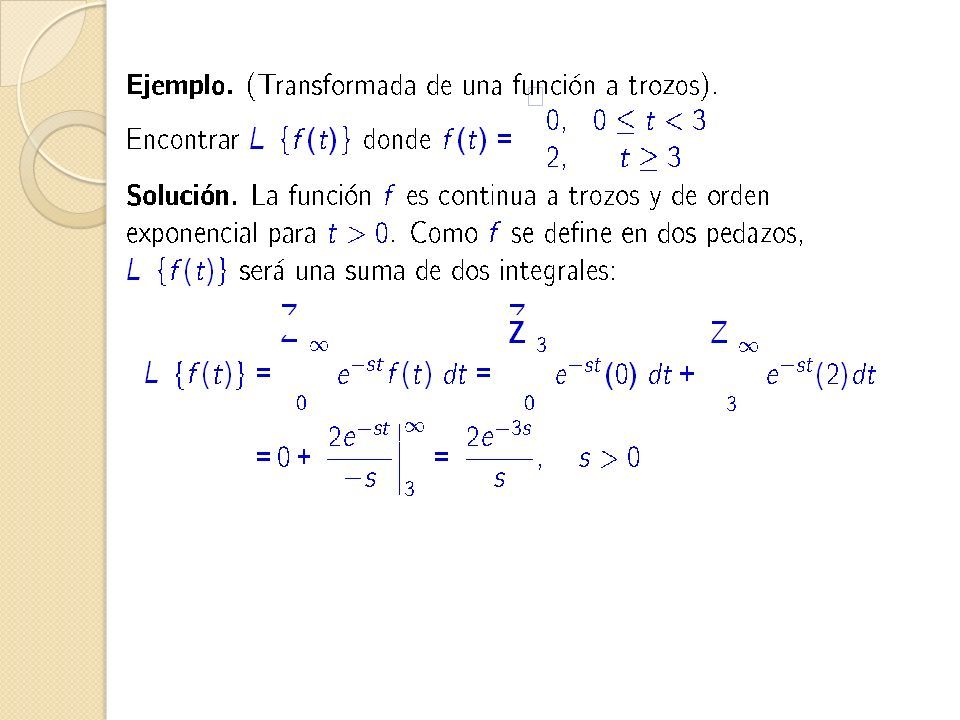

28

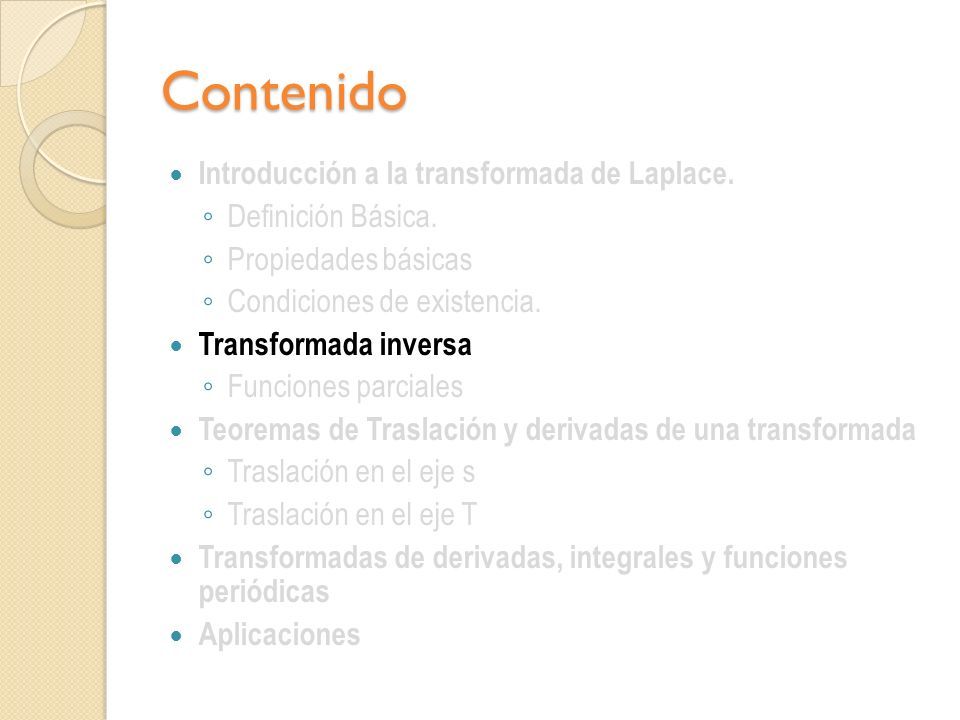

29 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación y derivadas de una transformada ◦ Traslación en el eje s ◦ Traslación en el eje T Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

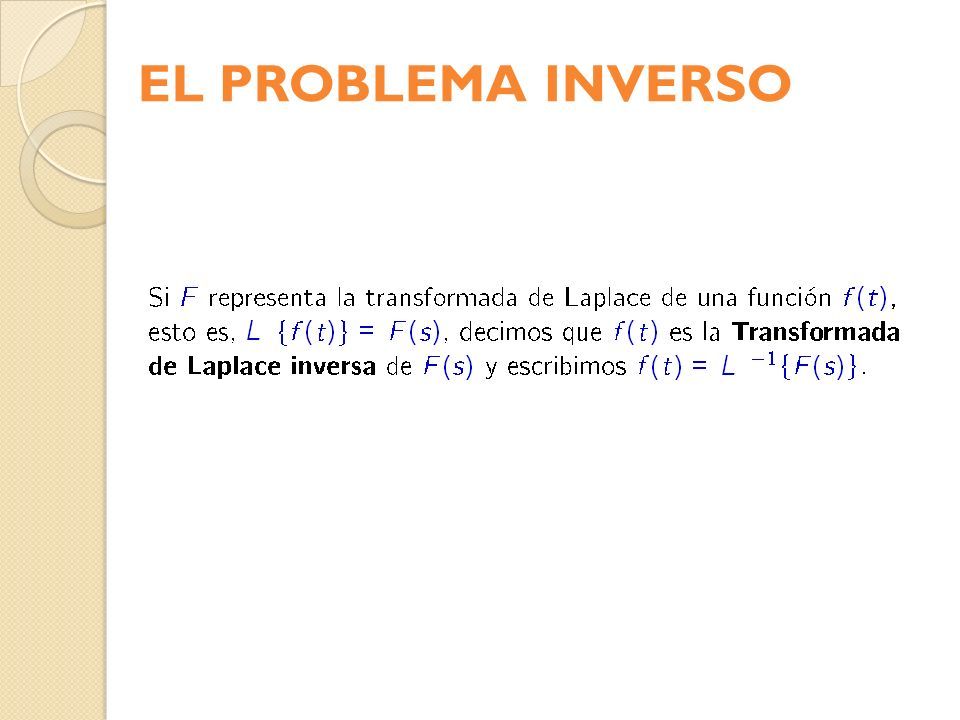

30 EL PROBLEMA INVERSO

31

32

33

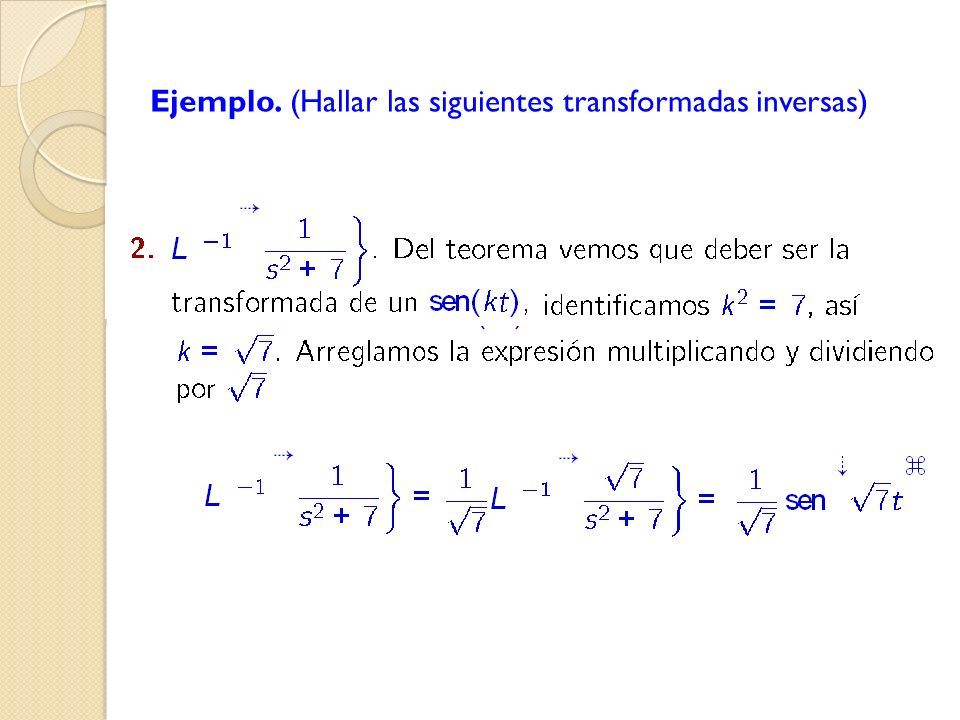

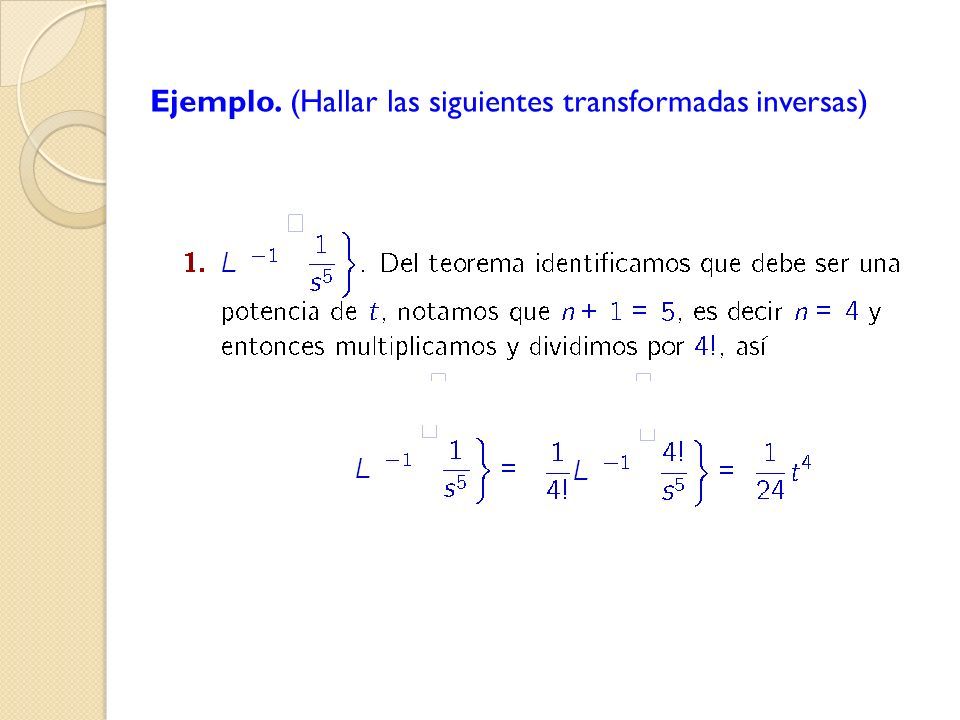

34 Ejemplo. (Hallar las siguientes transformadas inversas)

35

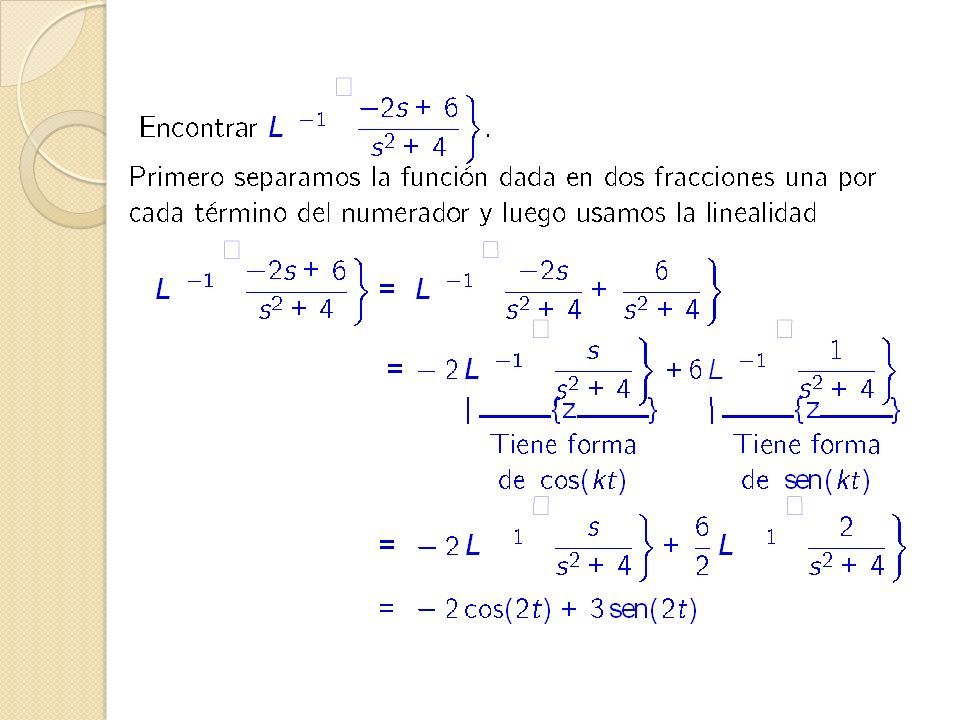

36

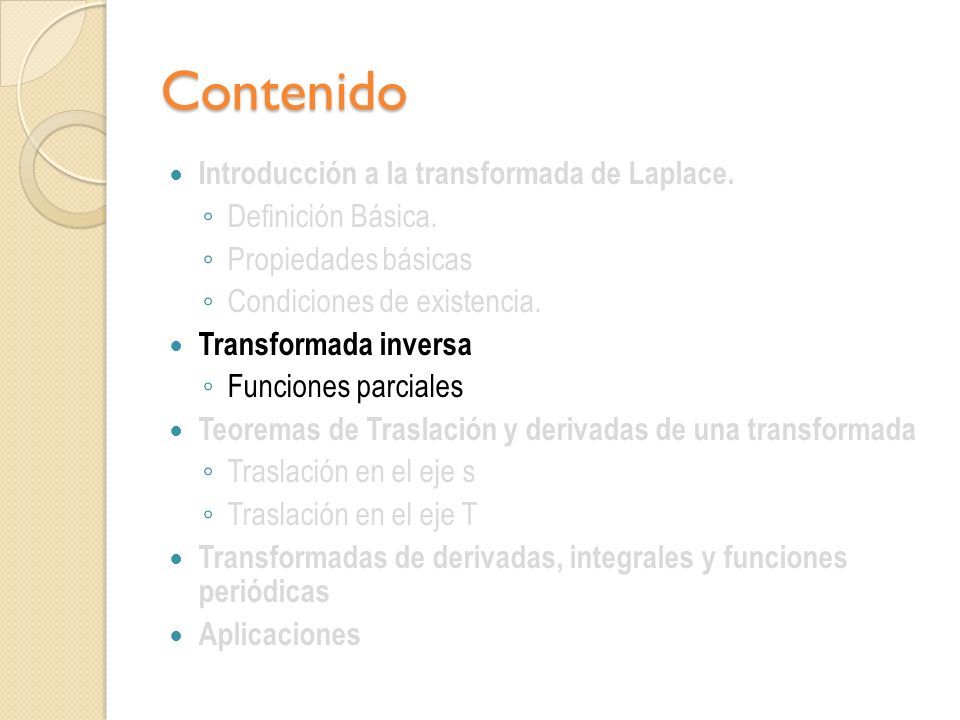

37 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación y derivadas de una transformada ◦ Traslación en el eje s ◦ Traslación en el eje T Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

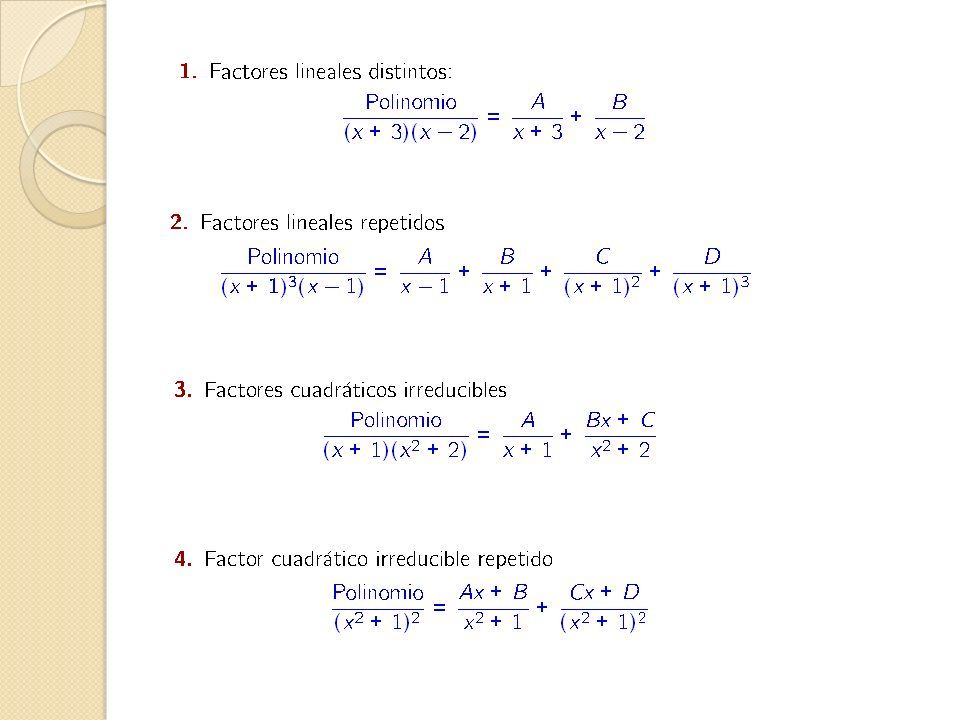

38

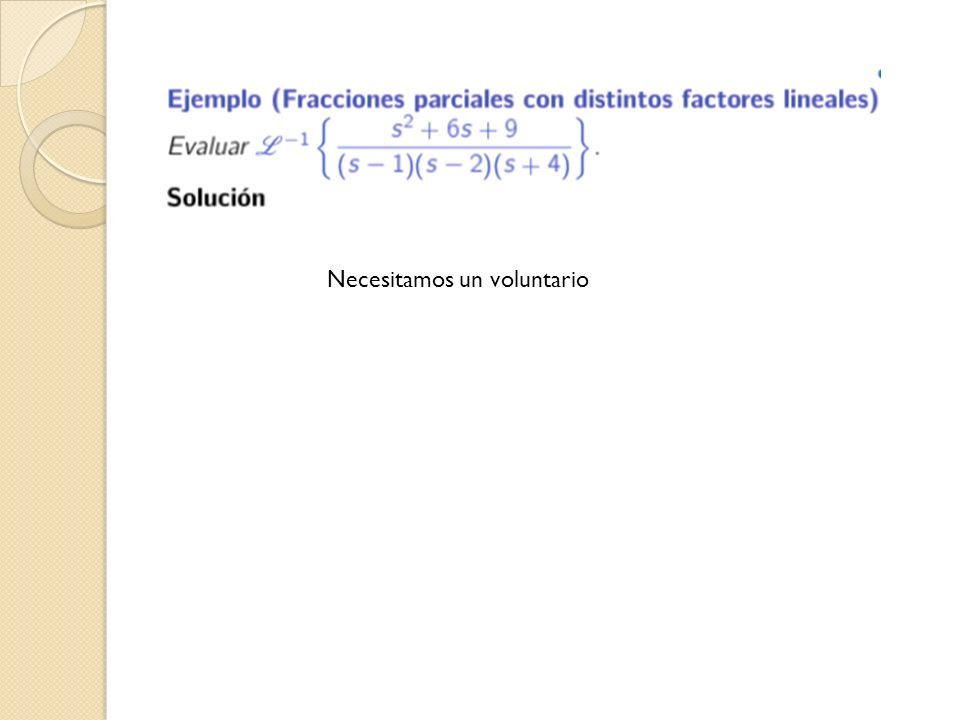

39 Necesitamos un voluntario

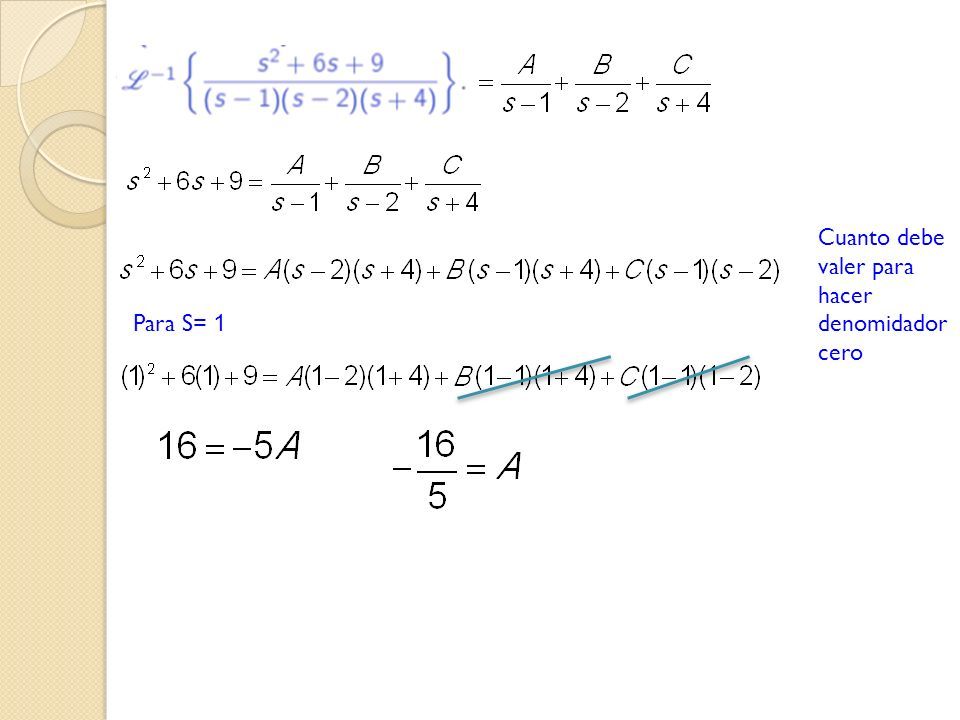

40 Para S = 1 Cuanto debe valer para hacer denomidador cero

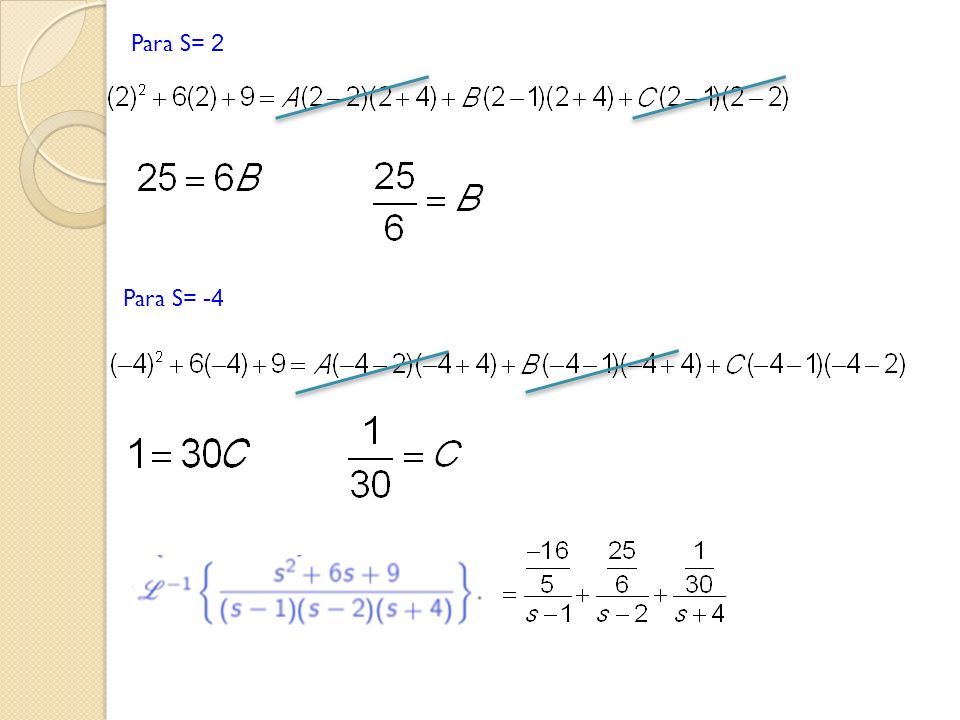

41 Para S = 2 Para S = -4

42

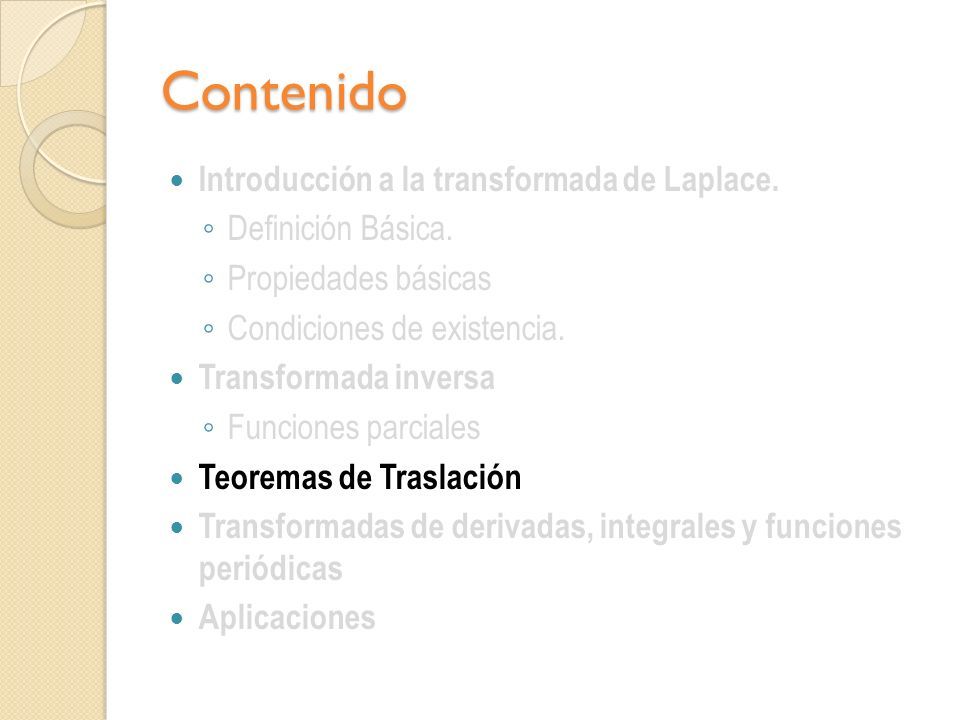

43 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

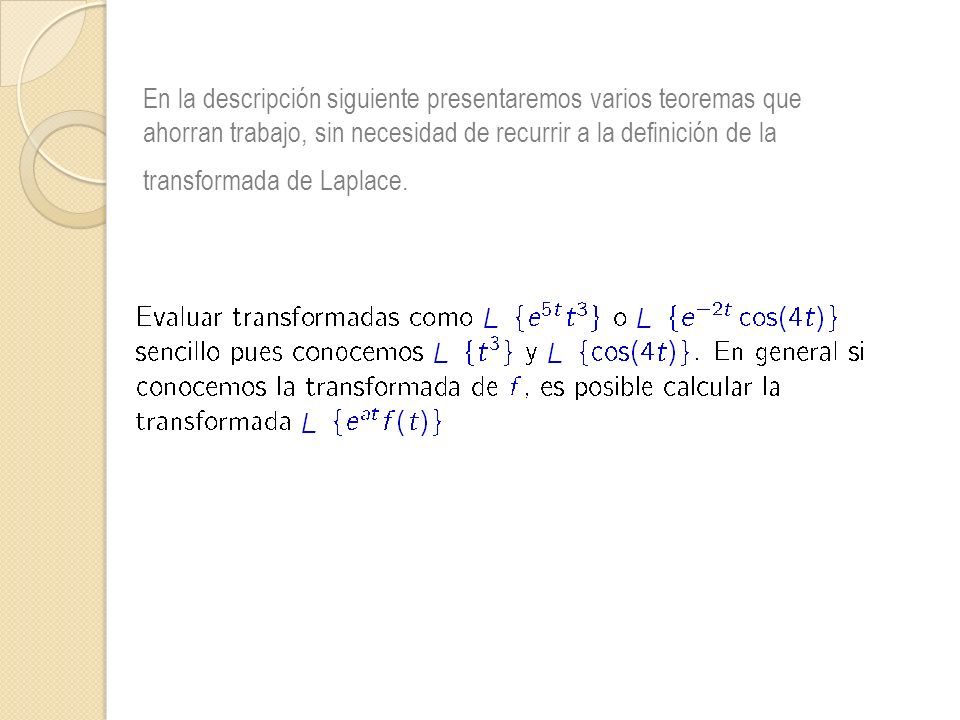

44 En la descripción siguiente presentaremos varios teoremas que ahorran trabajo, sin necesidad de recurrir a la definición de la transformada de Laplace.

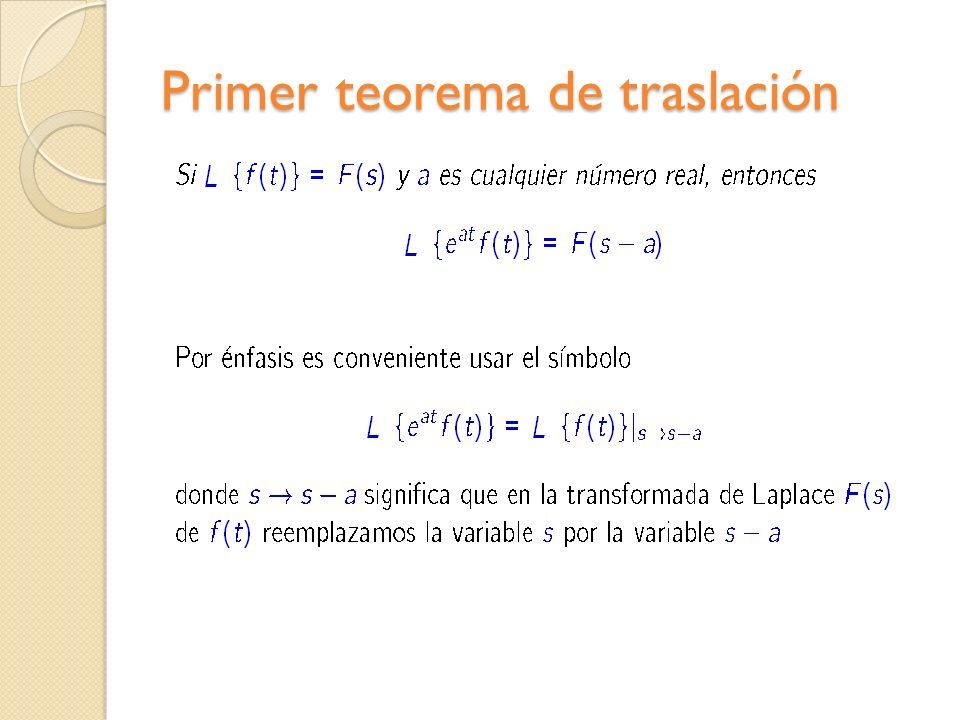

45 Primer teorema de traslación

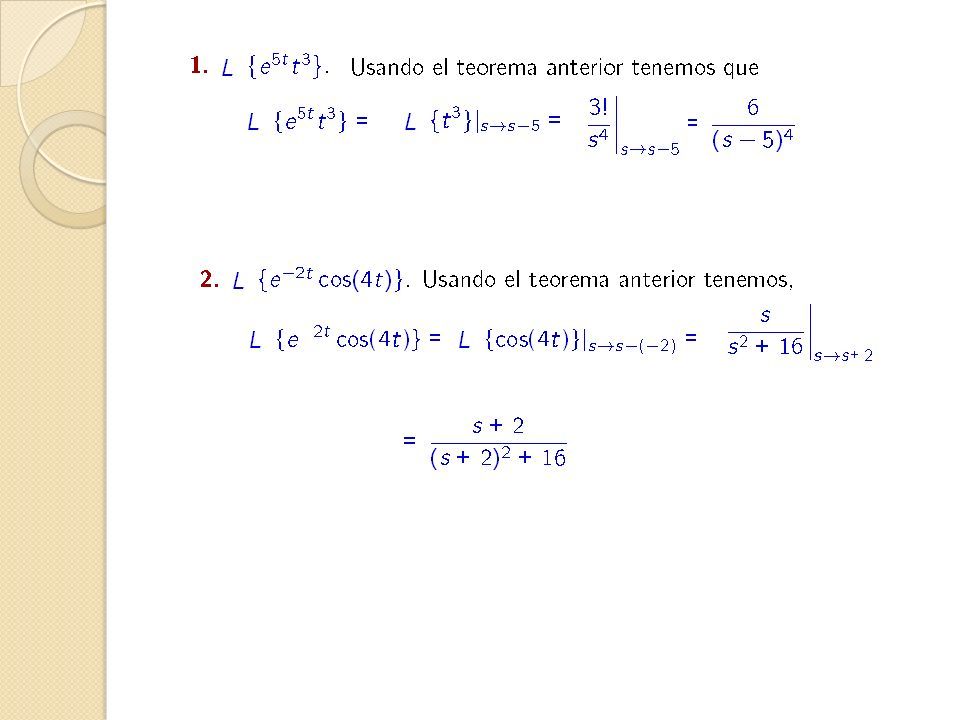

46

47 Forma Inversa del primer teorema de traslación

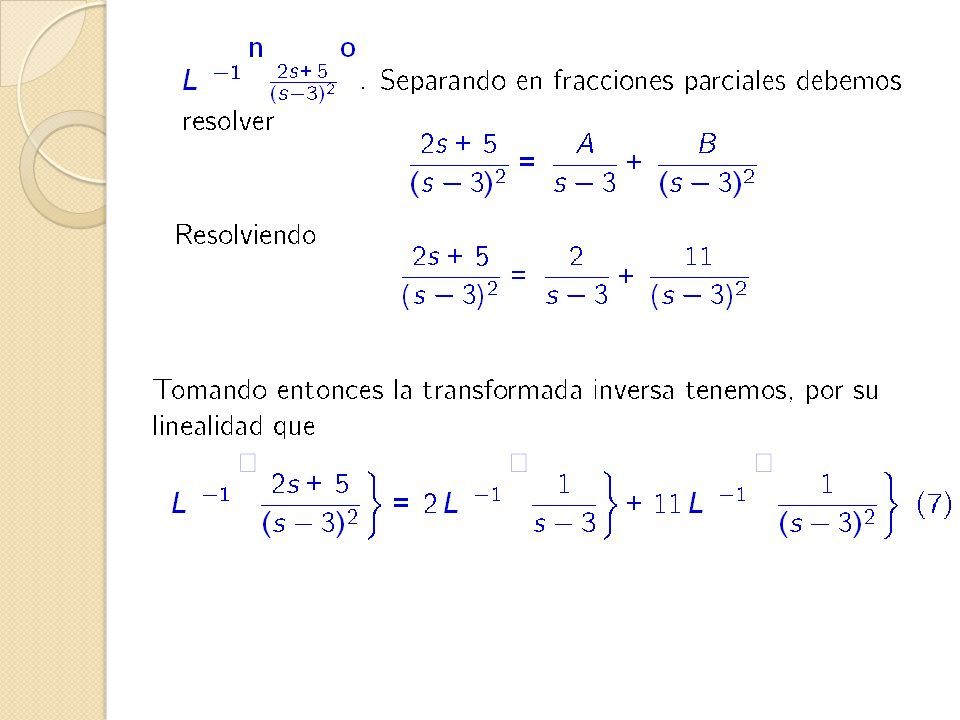

48

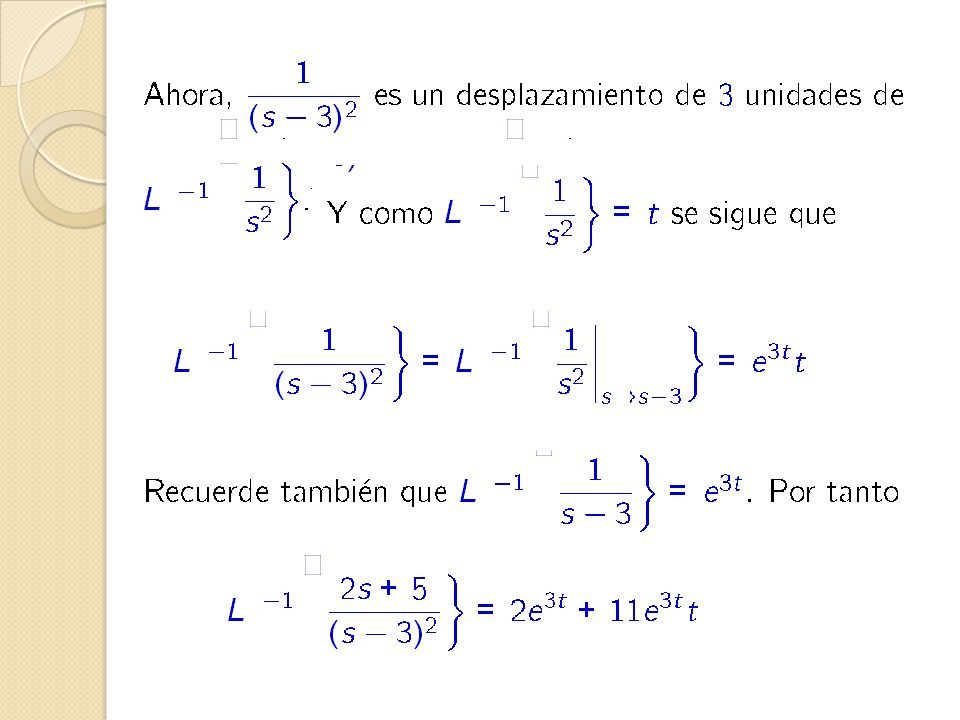

49

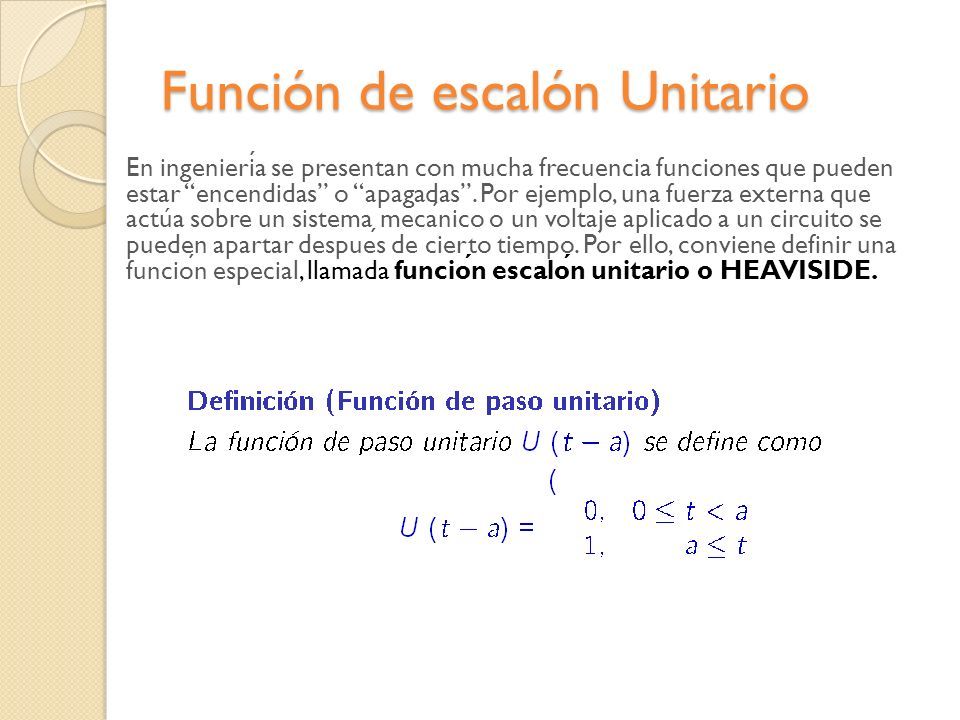

50 Función de escalón Unitario En ingenieria se presentan con mucha frecuencia funciones que pueden estar “encendidas” o “apagadas”. Por ejemplo, una fuerza externa que actúa sobre un sistema mecanico o un voltaje aplicado a un circuito se pueden apartar despues de cierto tiempo. Por ello, conviene definir una funcion especial, llamada funcion escalon unitario o HEAVISIDE.

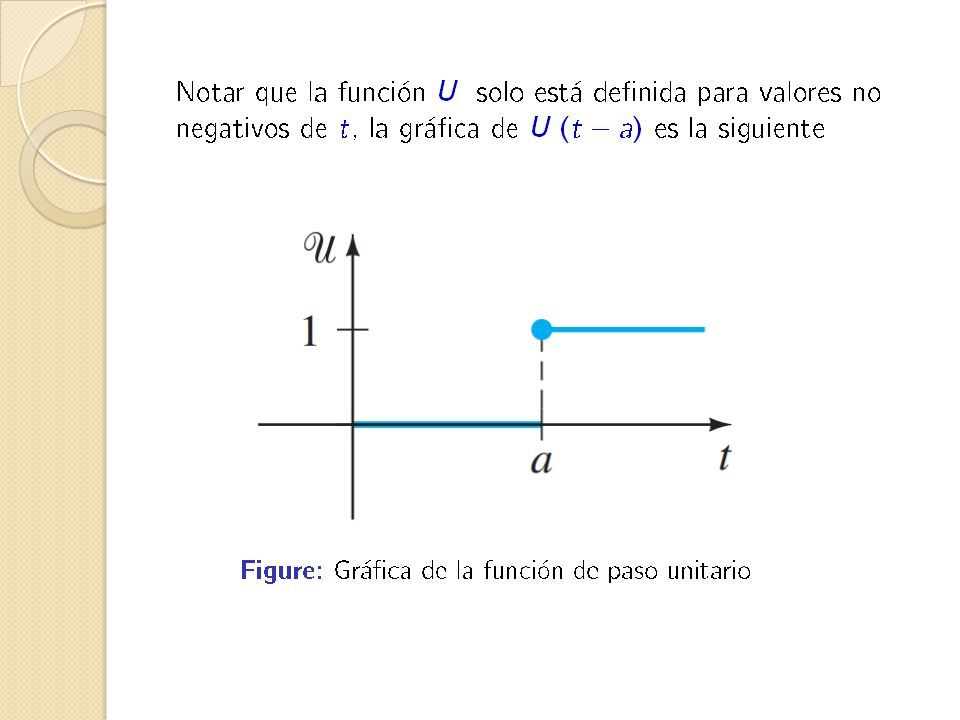

51

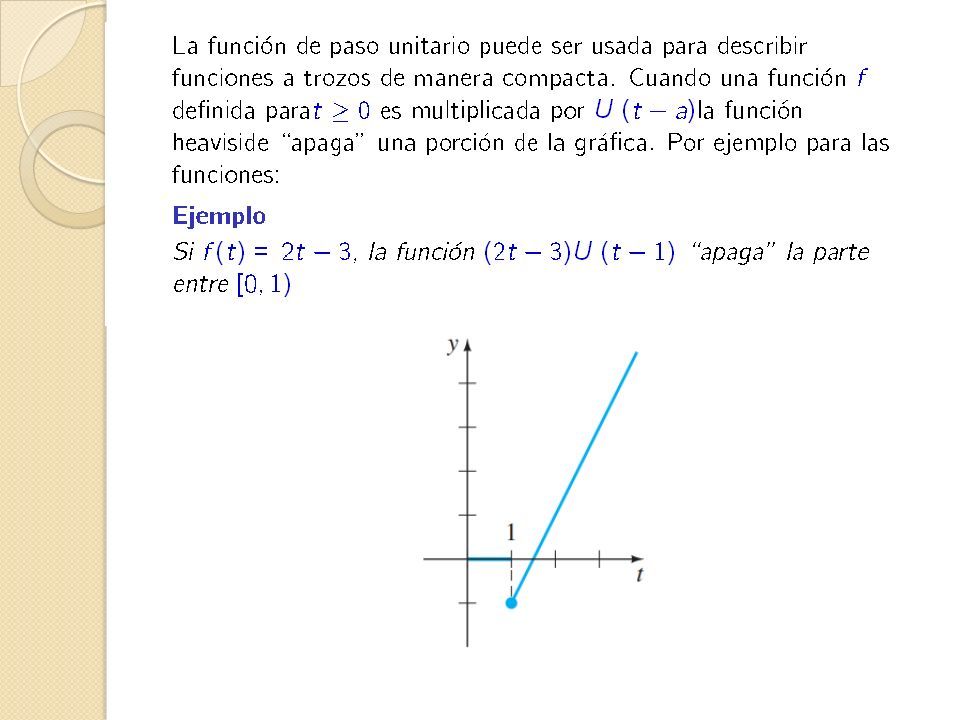

52

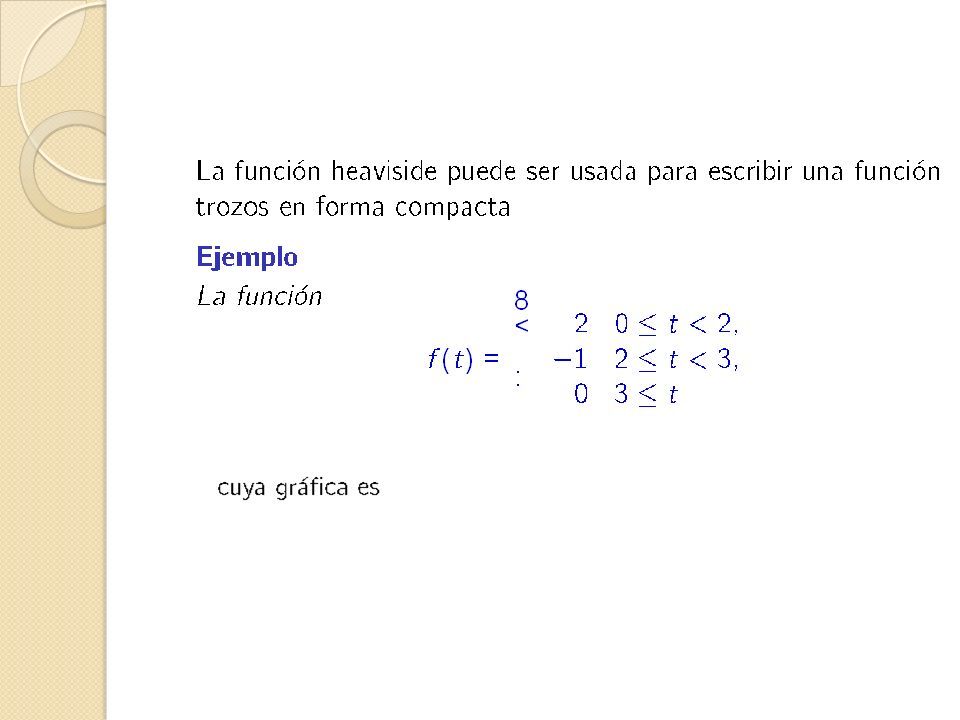

53

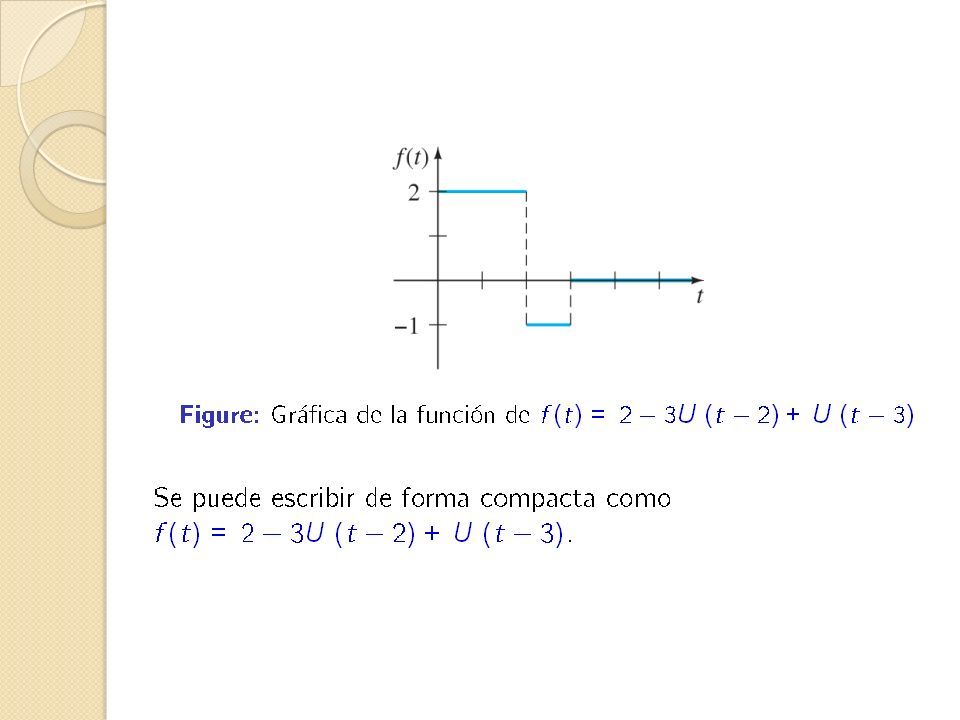

54

55

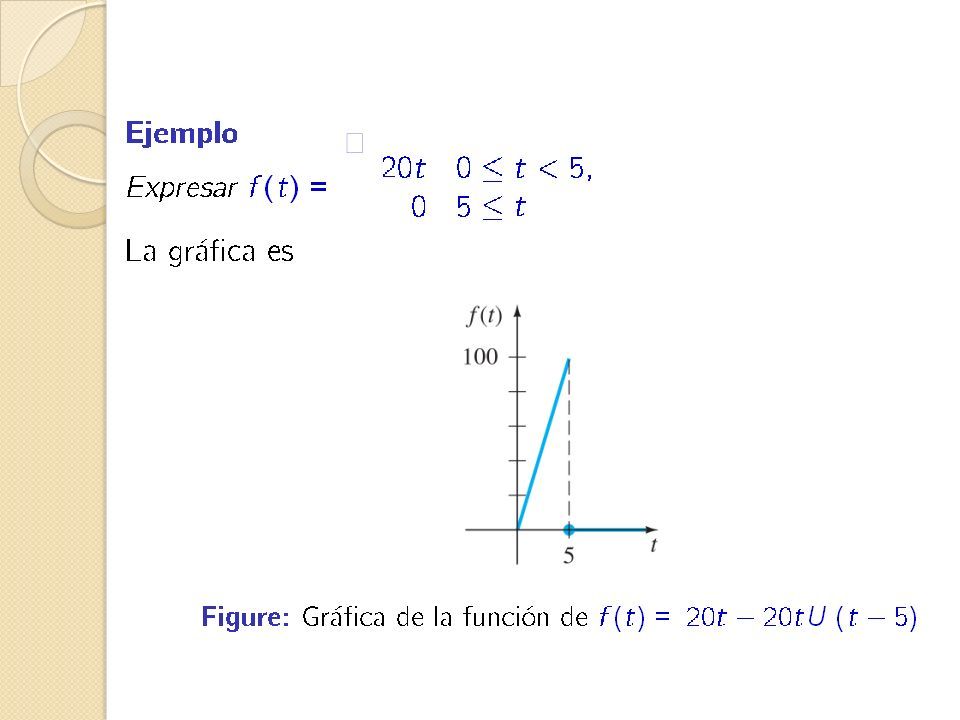

56

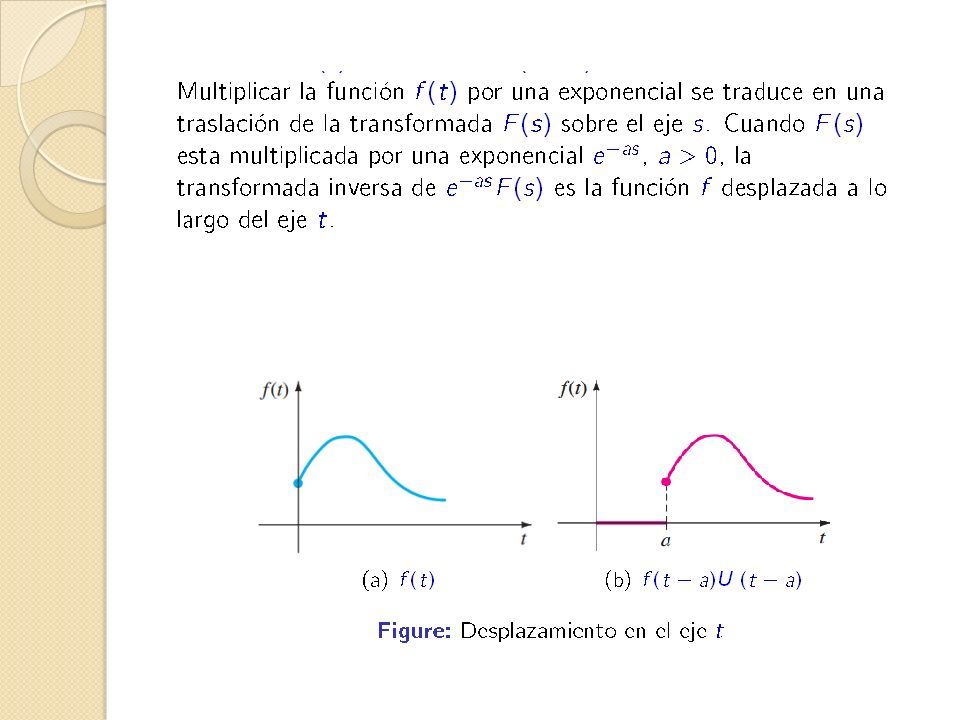

57

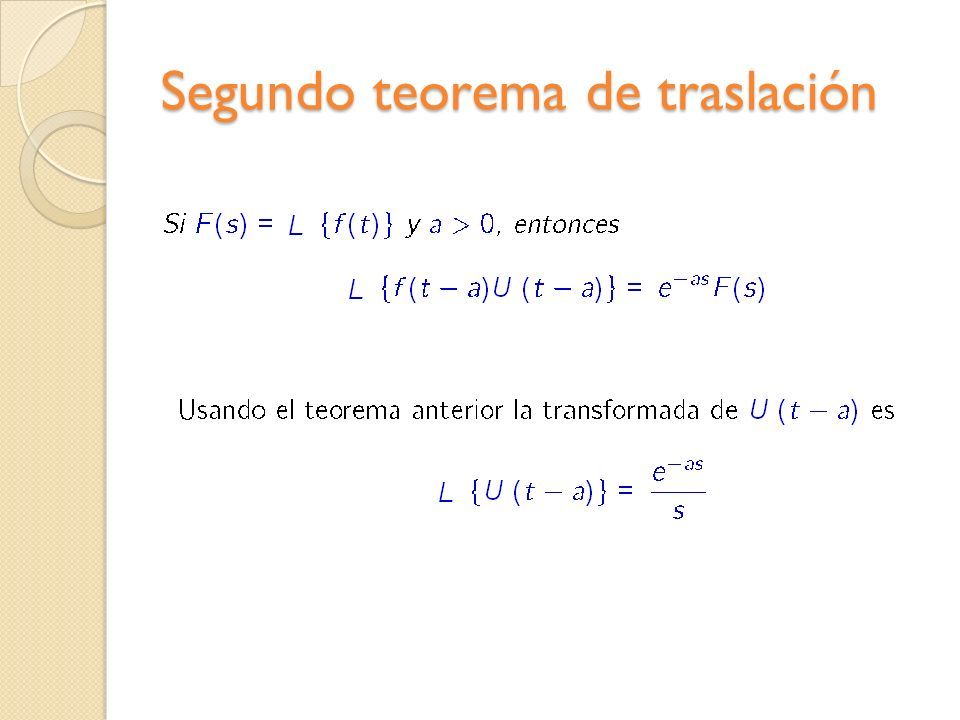

58 Segundo teorema de traslación

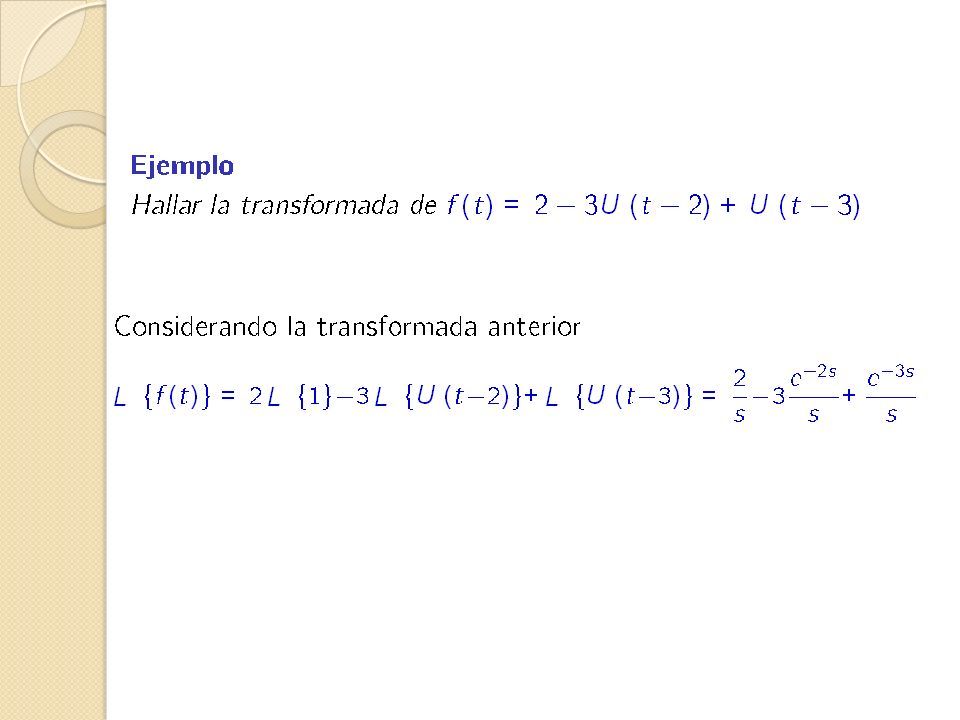

59

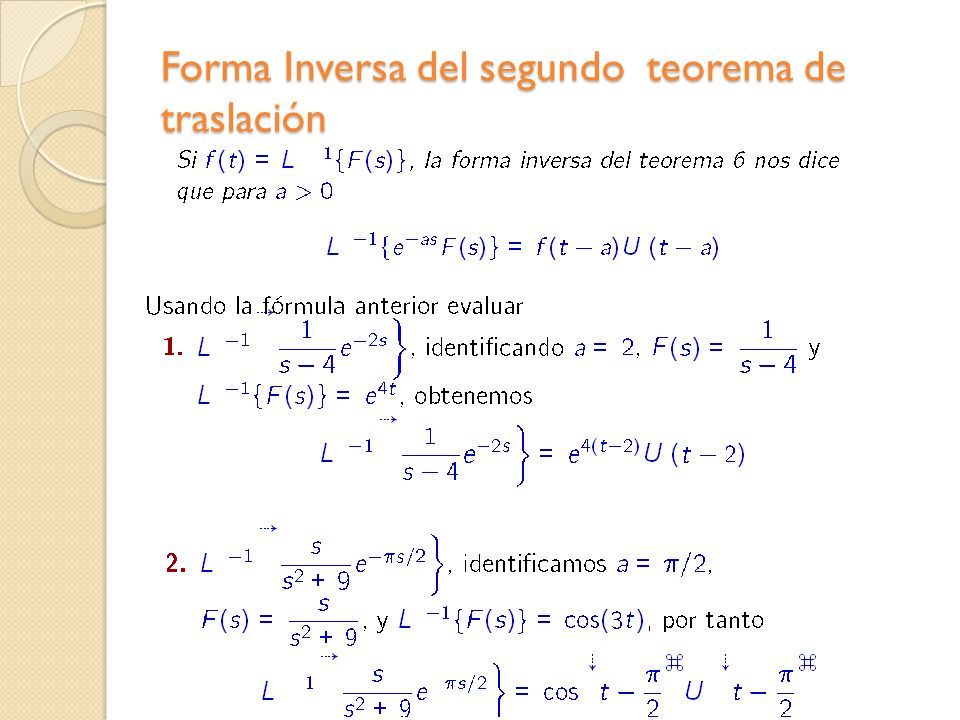

60 Forma Inversa del segundo teorema de traslación

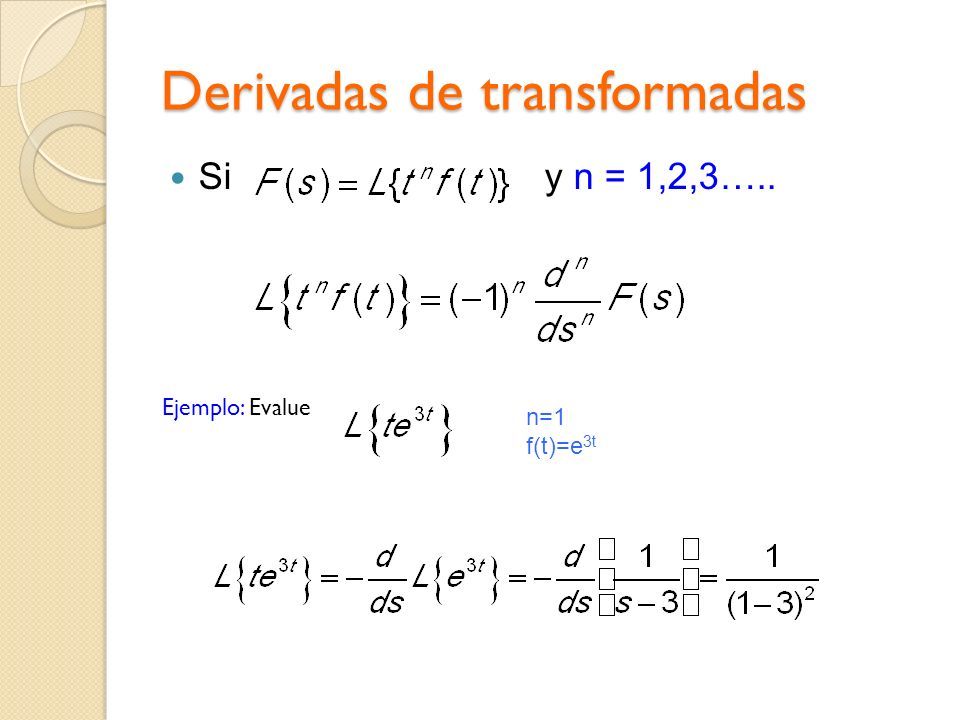

61 Derivadas de transformadas Si y n = 1,2,3….. Ejemplo: Evalue n=1 f(t)=e 3t

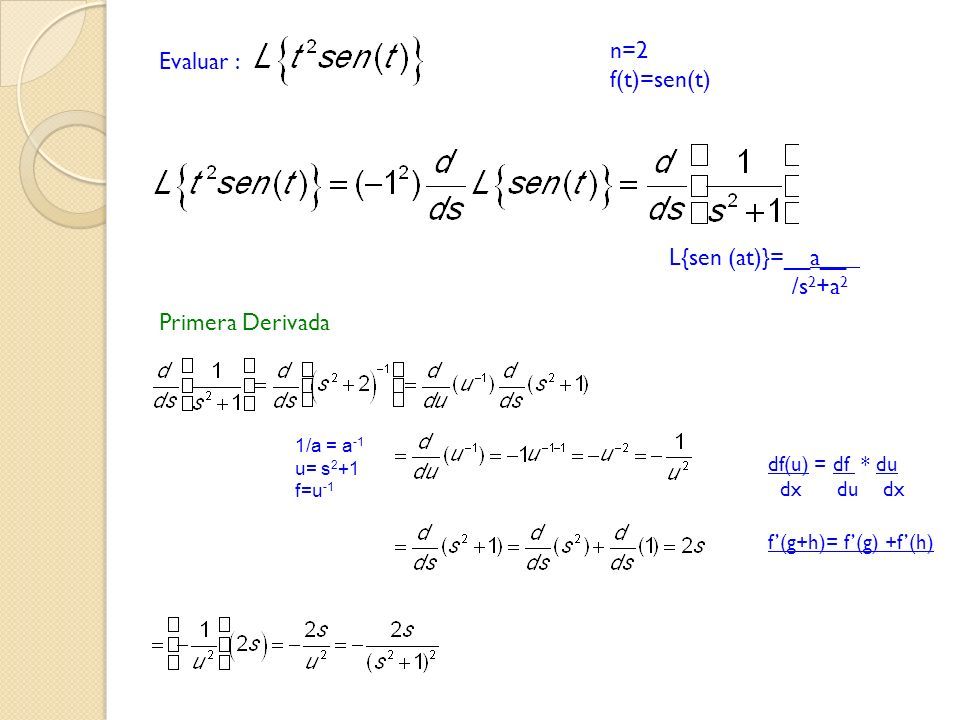

62 Evaluar : n=2 f(t)=sen(t) L{sen (at)}=__a__ /s 2 +a 2 Primera Derivada 1/a = a -1 u= s 2 +1 f=u -1 df(u) = df * du dx du dx f’(g+h)= f’(g) +f’(h)

63 Segunda Derivada 1/a = a -1 u= s 2 +1 f=u -1 df(u) = df * du dx du dx f’(g+h)= f’(g) +f’(h)

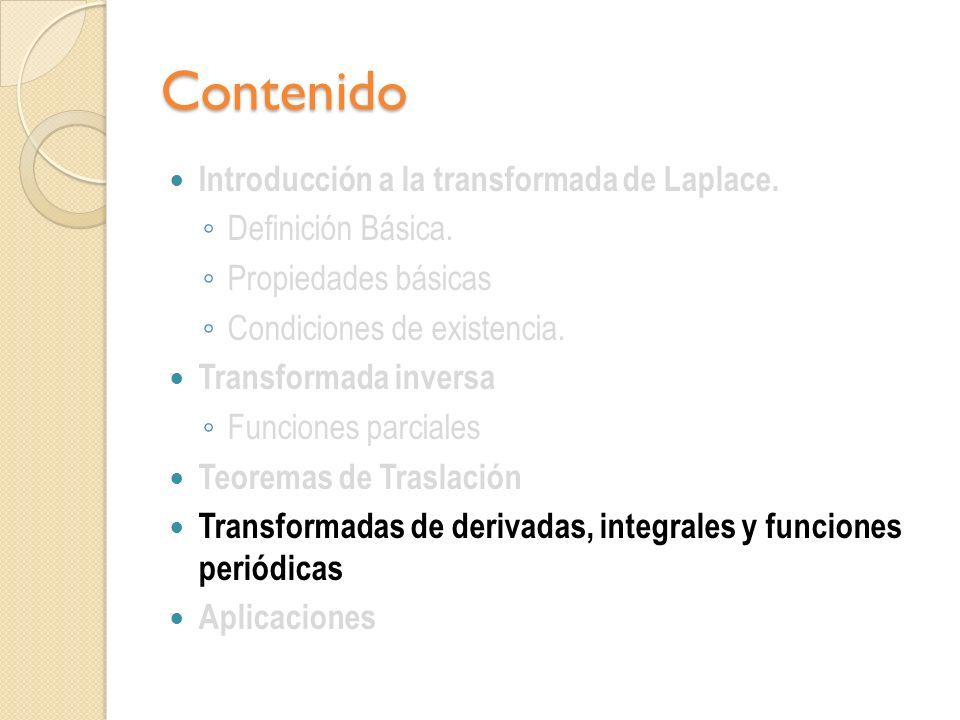

64 Contenido Introducción a la transformada de Laplace. ◦ Definición Básica. ◦ Propiedades básicas ◦ Condiciones de existencia. Transformada inversa ◦ Funciones parciales Teoremas de Traslación Transformadas de derivadas, integrales y funciones periódicas Aplicaciones

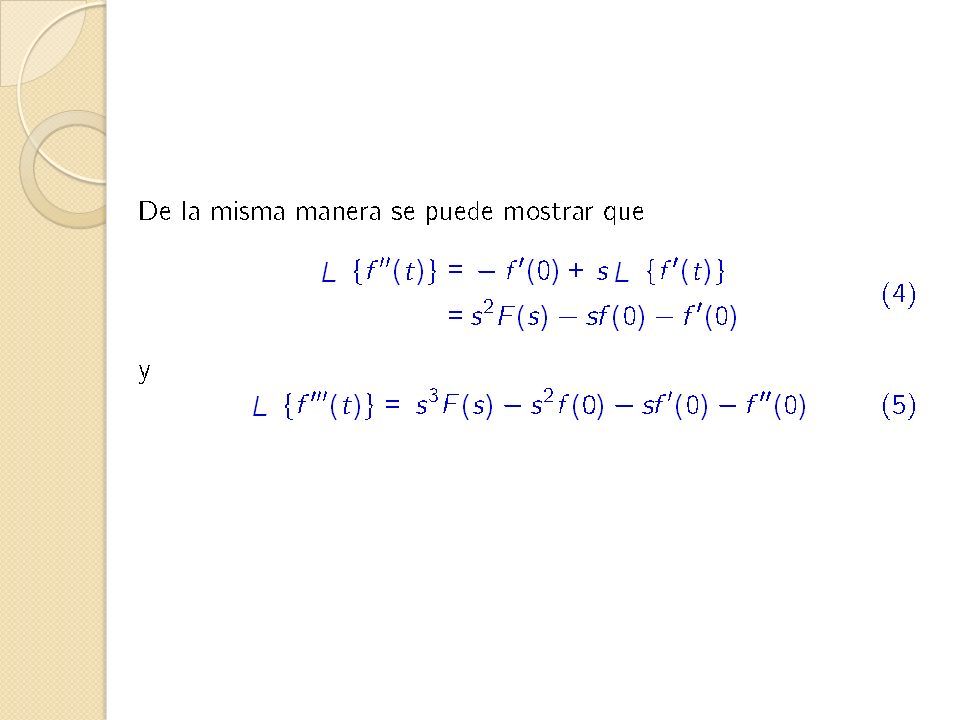

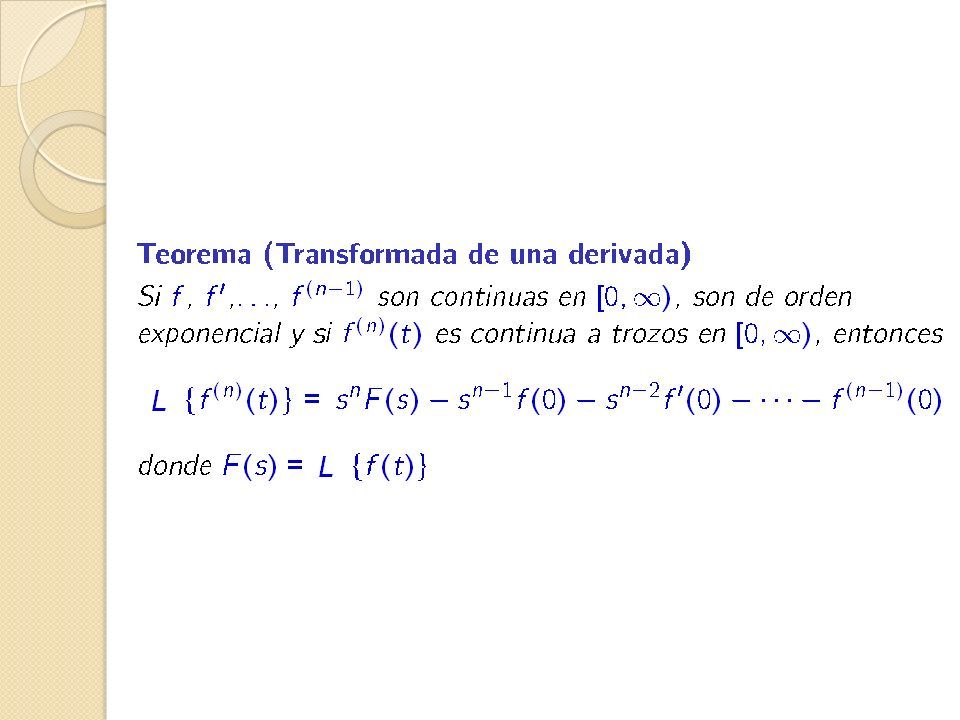

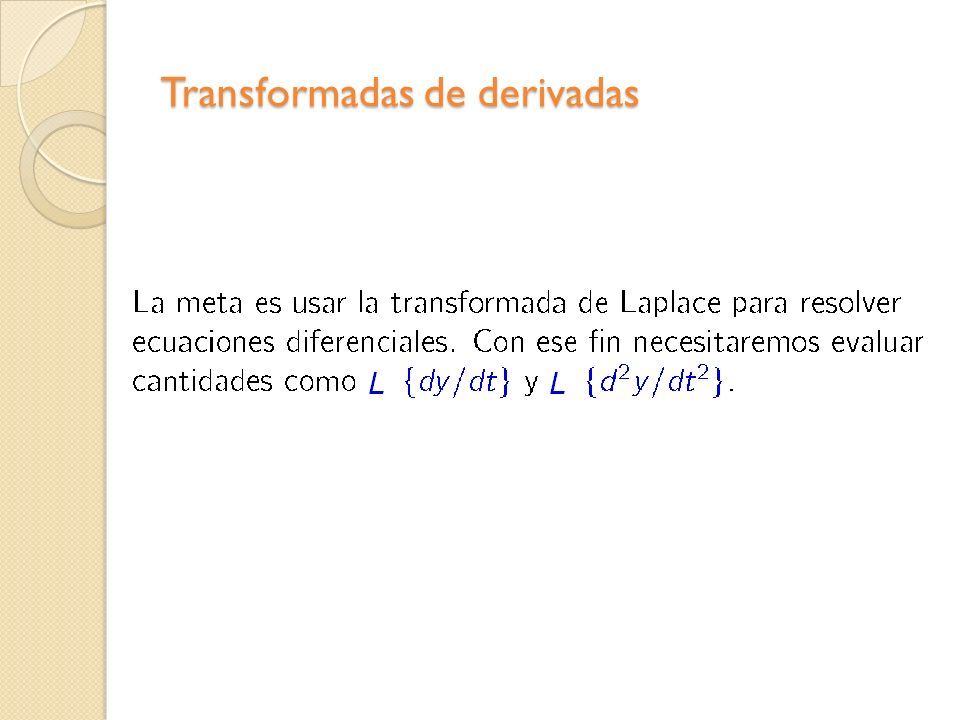

65 Transformadas de derivadas

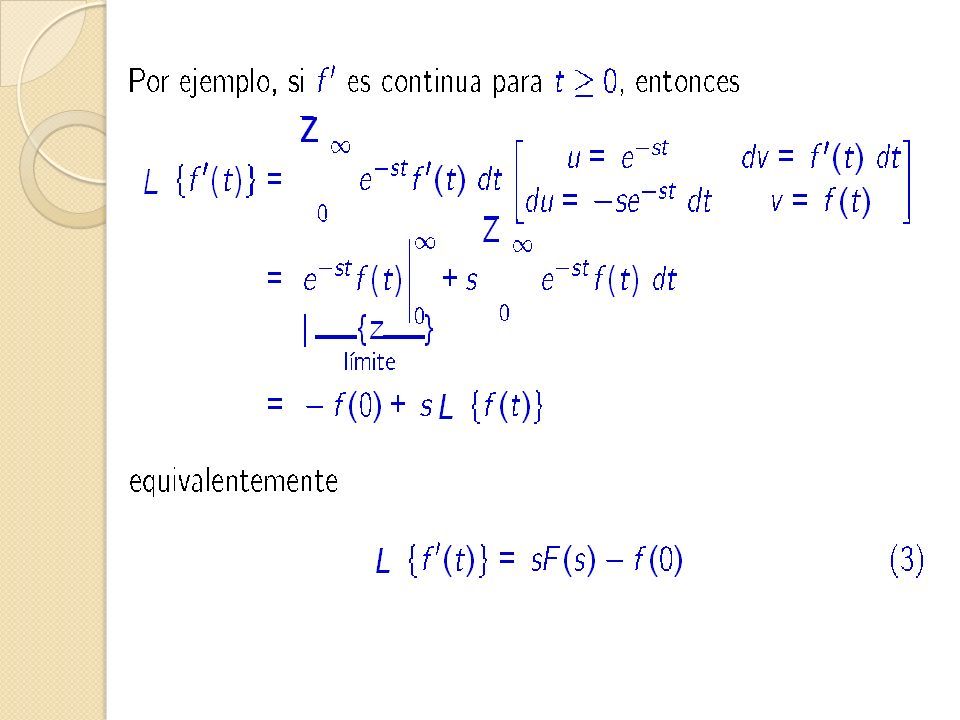

66

67

68

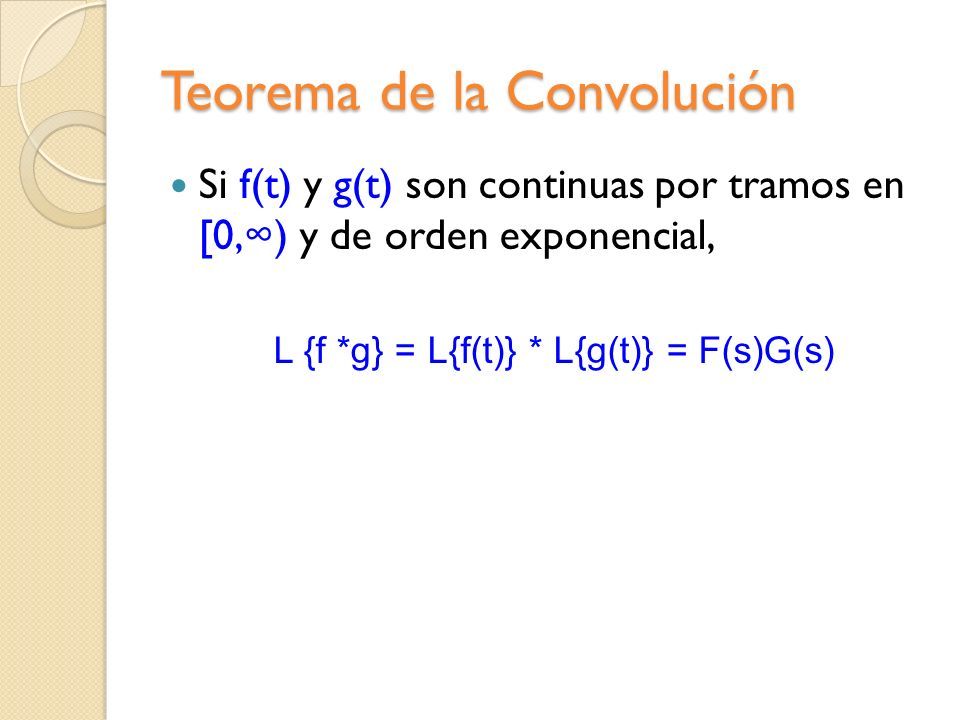

69 Teorema de la Convolución Si f(t) y g(t) son continuas por tramos en [0,∞) y de orden exponencial, L {f *g} = L{f(t)} * L{g(t)} = F(s)G(s)

70 Ejemplo: Evalué Si f(t)= e τ y g(t)= sen t, el teorema de la convolución establece que la transformada de Laplace de la convolución de f y g es el producto de sus transformadas

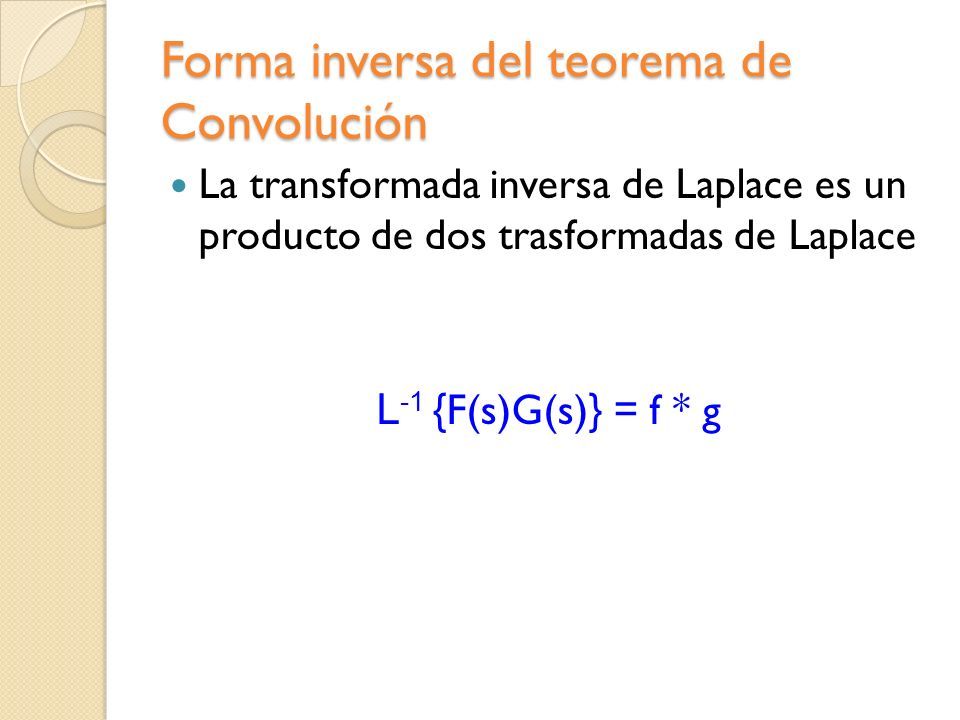

71 Forma inversa del teorema de Convolución La transformada inversa de Laplace es un producto de dos trasformadas de Laplace L -1 {F(s)G(s)} = f * g

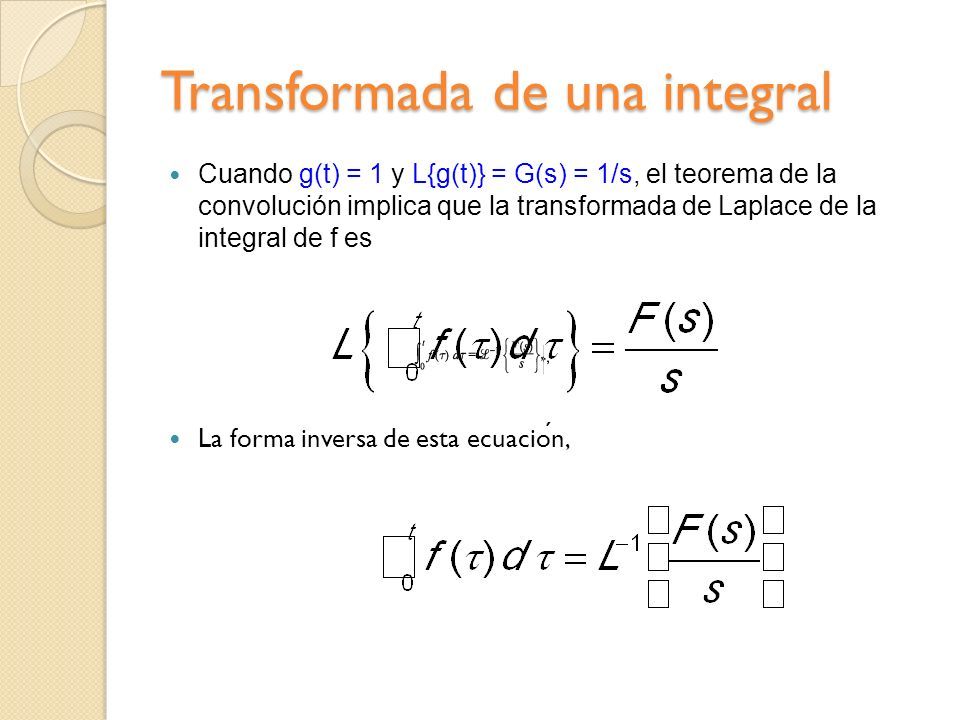

72 Transformada de una integral Cuando g(t) = 1 y L{g(t)} = G(s) = 1/s, el teorema de la convolución implica que la transformada de Laplace de la integral de f es La forma inversa de esta ecuacion,

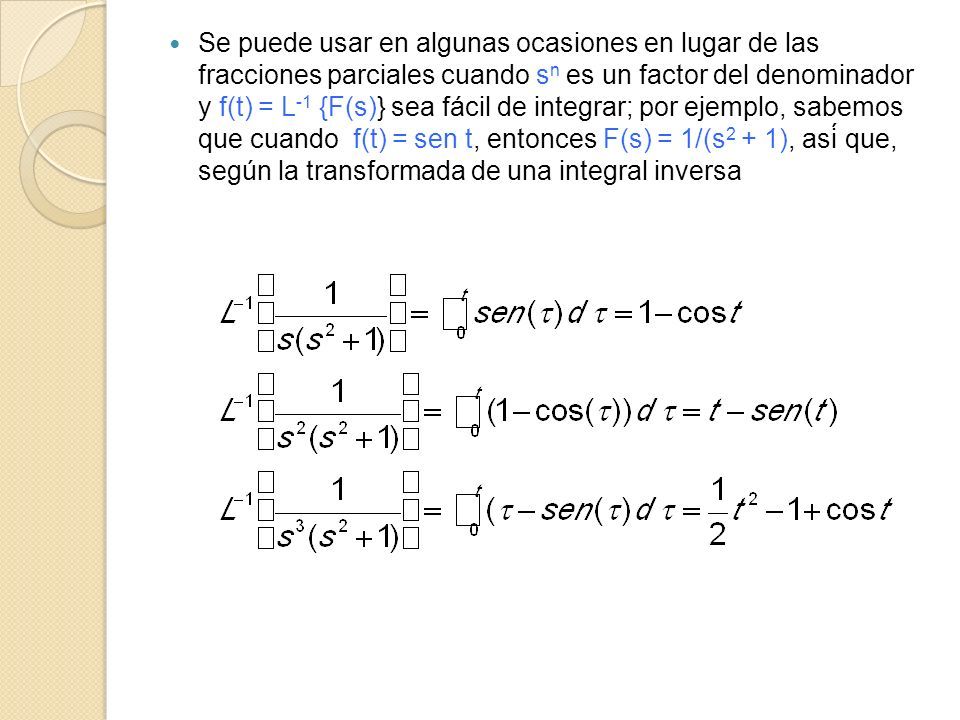

73 Se puede usar en algunas ocasiones en lugar de las fracciones parciales cuando s n es un factor del denominador y f(t) = L -1 {F(s)} sea fácil de integrar; por ejemplo, sabemos que cuando f(t) = sen t, entonces F(s) = 1/(s 2 + 1), así que, según la transformada de una integral inversa

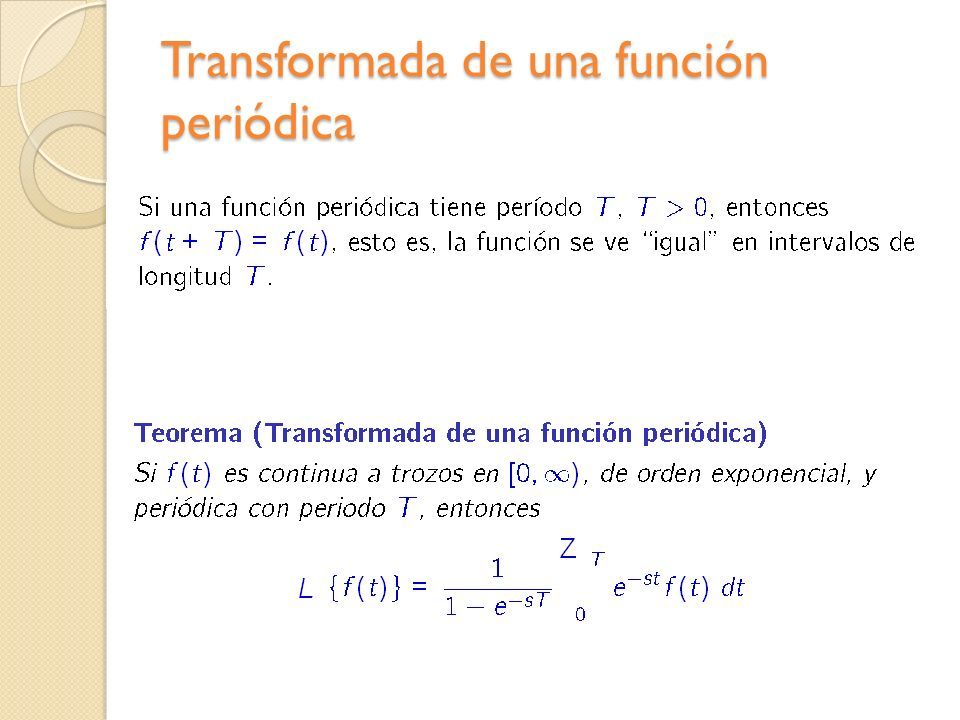

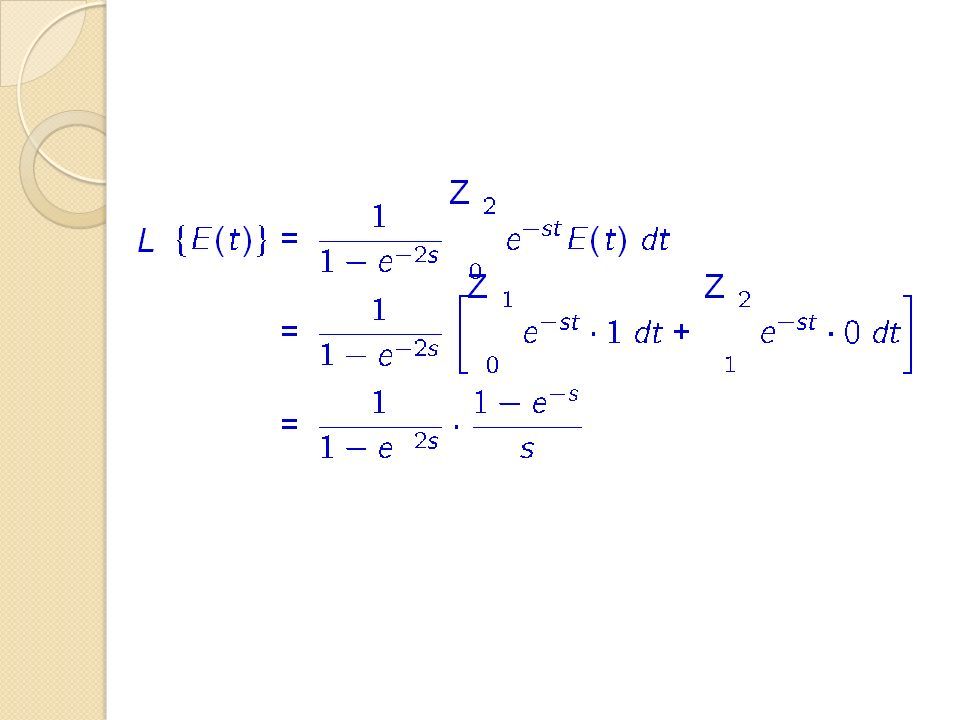

74 Transformada de una función periódica

75

76

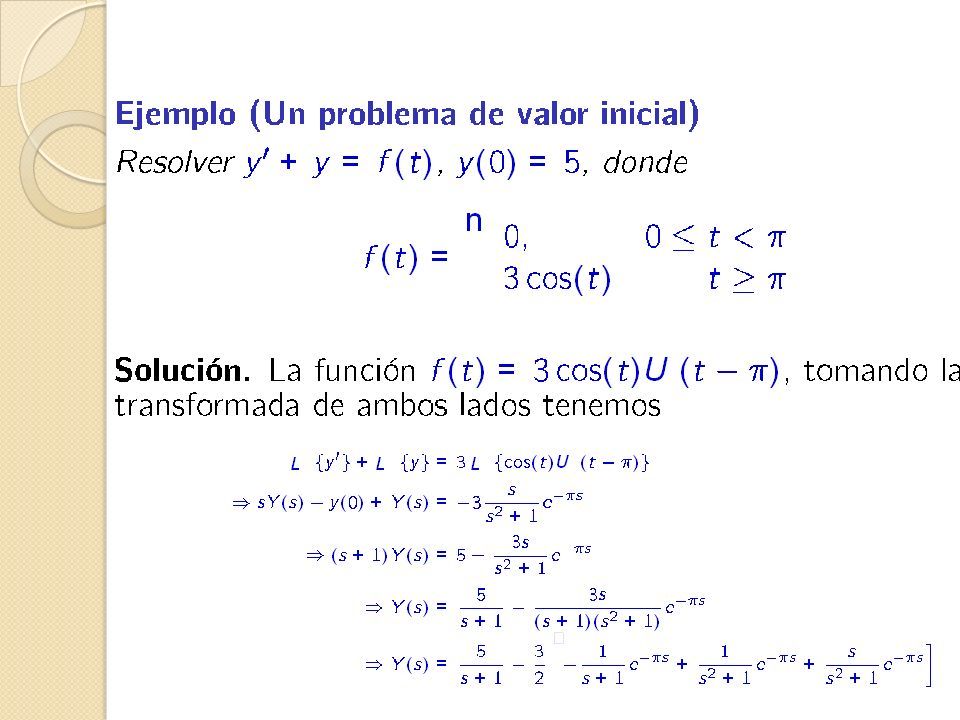

77 Problemas de valor inicial Como L{ y(“)(t)}, n > 1, depende de y(t) y de sus n - 1 derivadas, evaluadas en t = 0, la transformada de Laplace es lo ideal en problemas de valor inicial para ecuaciones diferenciales lineales con coeficientes constantes. Este tipo de ecuación diferencial se puede reducir a una ecuación algebraica en la función transformada, Y(s). Para comprenderlo, veamos el problema de valor inicial y(0)= y 0, y’(0)= y 1, …. y (n-1) (0) = y n-1 En donde a n, n=0,1…., y y 0,y 1,….y n-1 son contantes. De acuerdo con la propiedad de de la transformada de Laplace podemos escribir

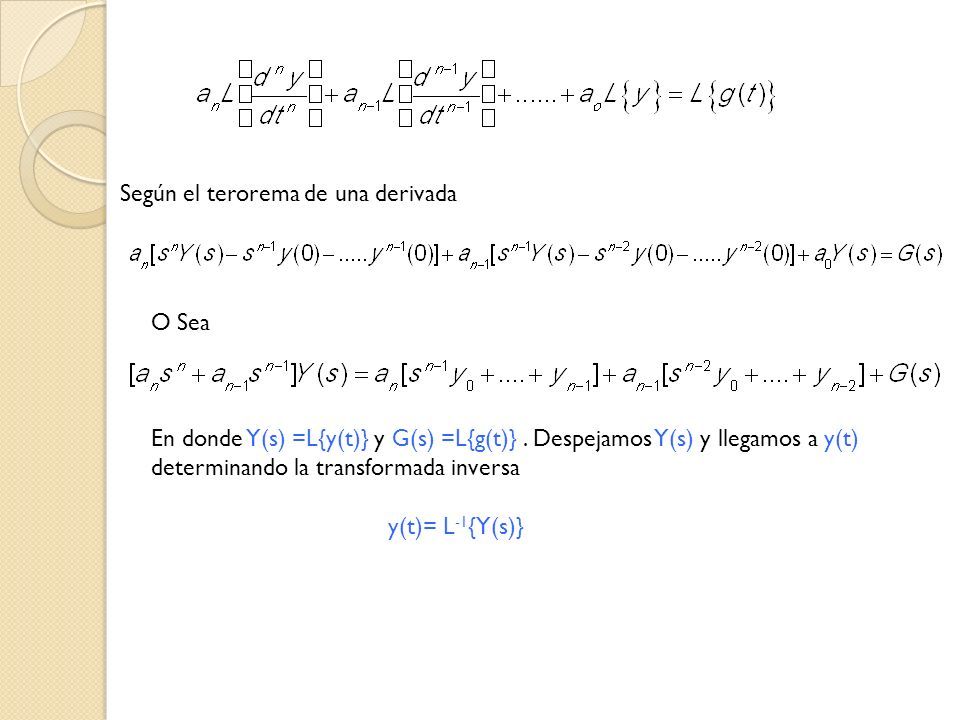

78 O Sea En donde Y(s) =L{y(t)} y G(s) =L{g(t)}. Despejamos Y(s) y llegamos a y(t) determinando la transformada inversa y(t)= L -1 {Y(s)} Según el terorema de una derivada

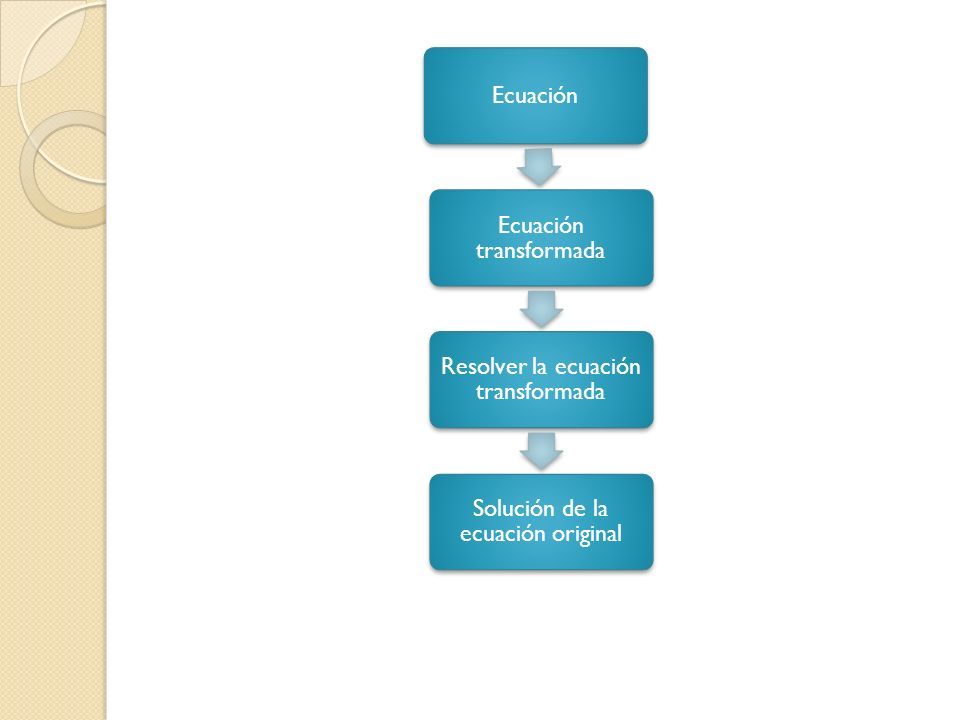

79 Ecuación Ecuación transformada Resolver la ecuación transformada Solución de la ecuación original

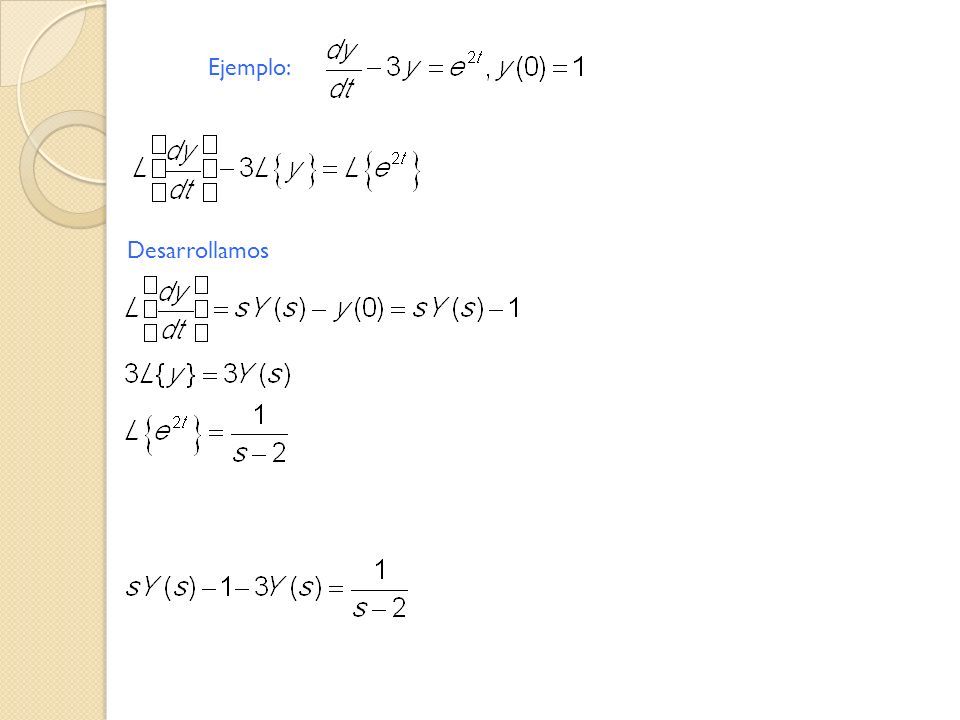

80 Ejemplo: Desarrollamos

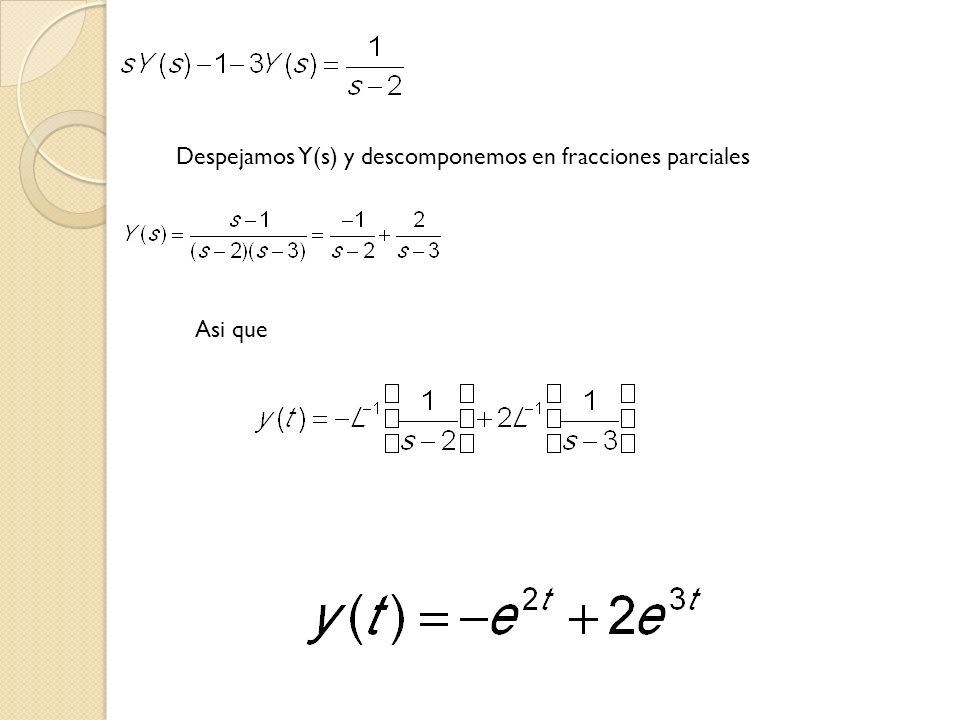

81 Despejamos Y(s) y descomponemos en fracciones parciales Asi que

82

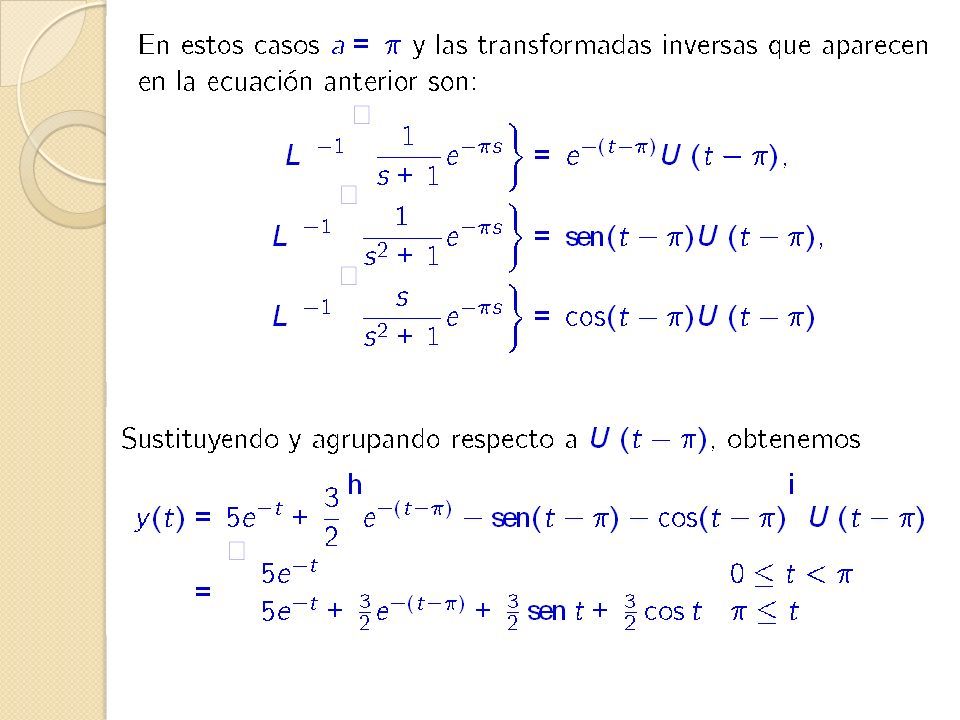

83
