1 1 La transformada de Laplace

2 2 Sea f(t) una función definida para t ≥ 0, su transformada de Laplace se define como: donde s es una variable compleja Se dice que la transformada de Laplace de f(t) existe si la integral converge. La transformada de Laplace

3 3 Pierre-Simon Laplace (1749 - 1827) "Podemos mirar el estado presente del universo como el efecto del pasado y la causa de su futuro. Se podría condensar un intelecto que en cualquier momento dado sabría todas las fuerzas que animan la naturaleza y las posiciones de los seres que la componen, si este intelecto fuera lo suficientemente vasto para someter los datos al análisis, podría condensar en una simple fórmula el movimiento de los grandes cuerpos del universo y del átomo más ligero; para tal intelecto nada podría ser incierto y el futuro así como el pasado estarían frente sus ojos."

4 4 Observa que la transformada de Laplace es una integral impropia, uno de sus límites es infinito: Notación:

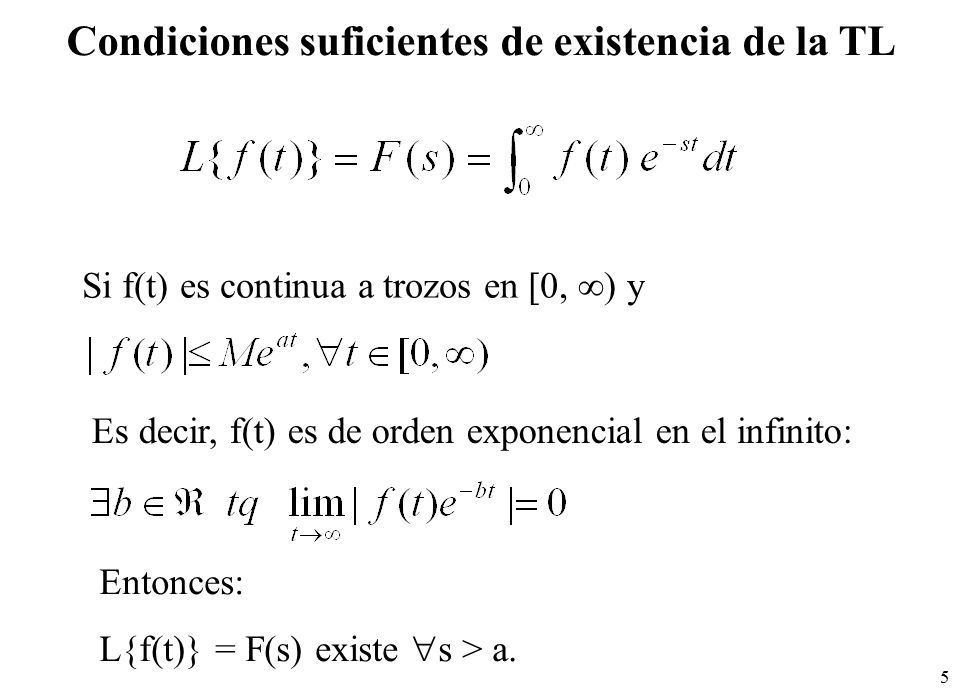

5 5 Condiciones suficientes de existencia de la TL Si f(t) es continua a trozos en [0, ∞) y Es decir, f(t) es de orden exponencial en el infinito: Entonces: L{f(t)} = F(s) existe  s > a.

6 6 Unicidad de la TL Si f 1 (t) y f 2 (t) poseen la misma TL: L{f 1 (t) } = L{f 2 (t) }= F(s), entonces el teorema de Lerch garantiza que

7 7 Calcula la transformada de f(t) = 1: Nota: Obviamente L{a} = a/s y L{0} = 0.

8 8 Calcula la transformada de f(t) = t n :

9 9 Calcula la transformada de f(t) = e -t :

10 10 Calcula la transformada de f(t) = Ae at :

11 11 Calcula la transformada de f(t) = sen(at): Ejercicio: calcula F(s) para f(t) = cos(at)

12 12 Calculemos la transformada de f(t) = e iat :

13 13 c 1 t La función Heaviside o escalón unidad: c 0 1

14 14 Función delta de Dirac área = 1 Sea la función parametrizada: Observemos que

15 15 Así la transformada de la función delta de Dirac es:

16 16 Funciones periódicas Supongamos que f (t) es una función periódica de periodo T. Entonces: donde F 1 (s) es la transformada de Laplace de la función f(t) sobre el primer periodo y cero fuera. T

17 17 Demostración

18 18 Ejemplo: onda cuadrada a2a

19 19 Tabla de transformadas de Laplace  as e s n t t s t at n n    1 ! s 1 1 1 1 1 2 

20 20

21 21

22 22

23 23

24 24

25 25 La TF es un caso particular de la TL Supongamos que  es complejo:  =  + i  Antitransformando tendríamos (observa que  es la variable conjugada):

26 26 Recordemos que  =  + i . Si tomamos  constante: Llegamos a la integral compleja:

27 27 Re (  ) Im(  )  -γ-γ es analítica para todo  perteneciente a la región en rojo. Camino de integración:  cte y  de -∞ a +∞. Donde suponemos un  tal que Haciendo s = i  = i(  + i  ) llegamos a la transformada de Laplace.

28 28 Al proceso inverso de encontrar f(t) a partir de F(s) se le conoce como transformada inversa de Laplace y se obtiene mediante: conocida también como integral de Bromwich o integral de Fourier-Mellin. Transformada inversa de Laplace

29 29 Re(s) Im(s) γ γ determina un contorno vertical en el plano complejo, tomado de tal manera que todas las singularidades de F(s) queden a su izquierda. Con condiciones de existencia:

30 30 Por ejemplo, determinemos: Puesto que la función a invertir tiene un polo en s = -1, entonces basta con tomar γ > -1. Tomemos γ = 0 y el contorno de integración C de la figura. Re(s) Im(s) γ=0 C1C1 R -R 0 por la desigualdad ML cuando R→∞ con t≥0. Haciendo R→∞ y utilizando teoría de residuos:

31 31 Sea F(s) una función analítica, salvo en un número finito de polos que se encuentran a la izquierda de cierta vertical Re(s) = γ. Y supongamos que existen m, R, k > 0 tq. para todo s del semiplano Re(s)  γ y |s| > R, tenemos que Entonces si t > 0: En particular, sea F(s) = N(s)/D(s), con N(s) y D(s) polinomios de grado n y d respectivamente, d > n; entonces podemos usar la igualdad anterior.

32 32 Ejemplo, determinar:

33 33 1. Linealidad: Si c 1 y c 2 son constantes, f 1 (x) y f 2 (x) son funciones cuyas transformadas de Laplace son F 1 (x) y F 2 (x), respectivamente; entonces: La transformada de Laplace es un operador lineal. Propiedades

34 34 Demostración:

35 35 2. Desplazamiento temporal  )( )( )( )()()( )()( 0 0 0 0 0 0 0 00 0 sFe tt dfee dtttfe ttuttfesX tfesF st s t                    

36 36 Ejemplo: 3 t

37 37 3. Desplazamiento en frecuencias Ejemplo:

38 38 4. Cambio de escala en tiempo

39 39 5. Derivada de la transformada de Laplace

40 40 6. Transformada de Laplace de las derivadas de una función La transformada de Laplace de la derivada de una función está dada por: donde f(0) es el valor de f(t) en t = 0. La transformada de Laplace de la segunda derivada de una función está dada por:

41 41 En forma similar: Demostración:

42 42 Supongamos que: Entonces:

43 43

44 44

45 Gracias a esta propiedad y a la linealidad de la TL podemos convertir una ec. diferencial como en una ec. algebraica Resolver para y(t) Resolver para Y(s)

46 Ec. Diferencial Transformada de Laplace Ec. Algebraica

47 Si resolvemos la ec. algebraica: y encontramos la transformada inversa de Laplace de la solución, Y(s), encontraremos la solución de la ec. diferencial.

48 Ec. Algebraica Solución de la Ec. Diferencial Inversa de la Transformada de Laplace

49 La transformada inversa de Laplace de: es

50 es la solución de la ec. diferencial: De modo que:

51 Para conseguirlo hemos aplicado: Primero, que la TL y su inversa son lineales: etc... Y segundo, la TF de las derivadas de una función son:

52 A este método se le conoce como cálculo de Heaviside. Por ejemplo: Y antitransformando obtendremos la solución.

53 Veamos un ejemplo concreto: Resolver la ec. diferencial

54 54 Ejemplo Resolver

55 55 Ejemplo: Resolver

56 56 7. Transformada de Laplace de la integral de una función Si existe la TL de f(t) cuando Re(s) > p ≥ 0, entonces: para Re(s) > p.

57 57 Ejemplo: 8. Transformada de Laplace de f(t)/t

58 58 Ejemplo: 9. TF de f(t)cos(at) y f(t)sen(at)

59 59 10. Teorema del valor final Si existe, entonces: 11. Teorema del valor inicial El valor inicial f(0) de la función f(t) cuya transformada de Laplace es F(s), es:

60 60 Recordemos que la operación se conoce como la convolución de y y se denota como La transformada de Laplace de esta operación está dada por: 12. Integral de convolución

61 61 Si trabajamos con funciones que son cero para para t < 0, entonces la convolución queda: Así que para estas funciones podemos definirla convolución como:

62 62 Ejemplo: Verificar que funciona para f(t) = t y g(t) = e -2t con valores 0 para t < 0.

63 63 De hecho, podemos utilizar la convolución para encontrar transformadas inversas de Laplace:

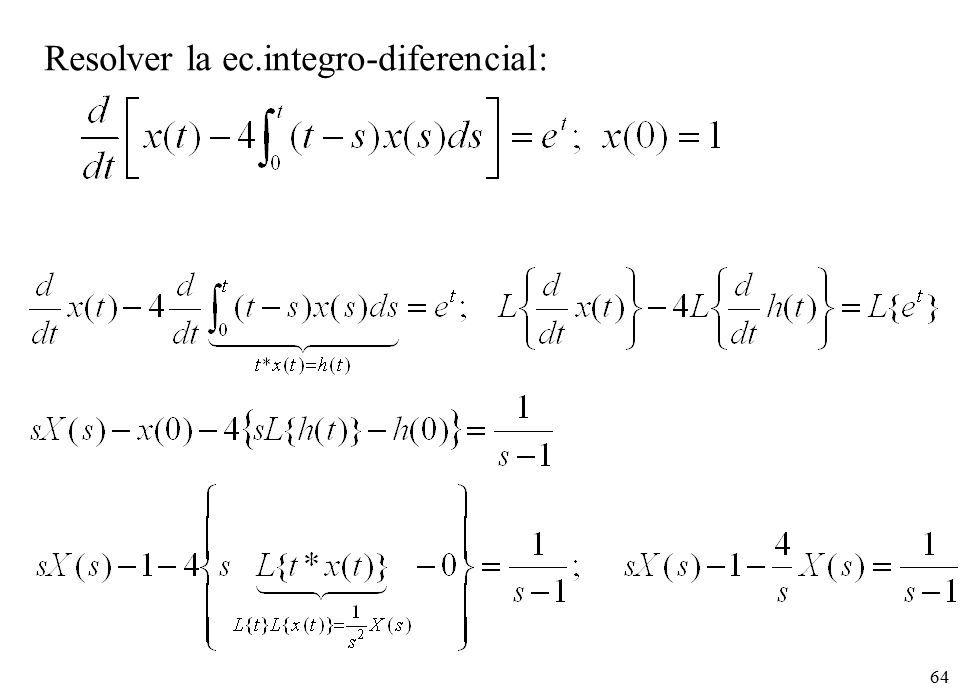

64 64 Resolver la ec.integro-diferencial:

65 65 Antitransformando:

66 66 Raíces del denominador D(s) o polos de F(s): Caso I – Polos reales simples Caso II – Polos reales múltiples Caso III – Polos complejos conjugados Caso IV – Polos complejos conjugados múltiples Desarrollo en fracciones parciales: Se utiliza para facilitar el cálculo de la transformada inversa, descomponiendo la función en componentes más sencillos.

67 67 Caso I – Polos reales simples Ejemplo

68 68

69 69 método alternativo y resolver...

70 70 La transformada inversa de Laplace es:

71 71 Otro ejemplo Transformada inversa de Laplace:

72 72 Caso II – Polos reales múltiples Ejemplo Polos reales simples Polos reales múltiples

73 73

74 74 Transformada inversa de Laplace:

75 75 En general, para polos reales múltiples:

76 76 Caso III – Polos complejos conjugados ejemplo conjugados complejos Transformada inversa de Laplace:

77 77 ejemplo Transformada inversa de Laplace: donde

78 78 Se trata de repetir los métodos usados en los casos II y III, teniendo en cuenta que trabajamos con complejos. Caso IV – factores complejos conjugados múltiples
