Tecnología de Microductos para el soplado de fibra óptica

Presentación del tema: "Tecnología de Microductos para el soplado de fibra óptica"— Transcripción de la presentación:

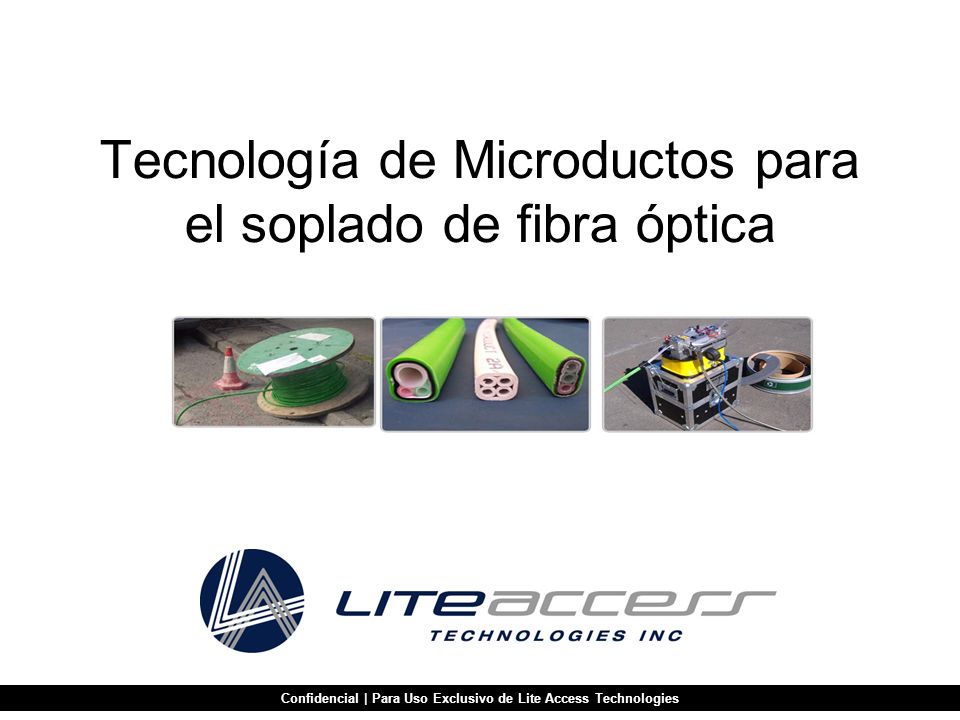

1 Tecnología de Microductos para el soplado de fibra óptica
Confidencial | Para Uso Exclusivo de Lite Access Technologies

2 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Índice Portada Índice Antecedentes Tecnología de Microductos Sistema de Micro Zanja e Instalación de Microducto Sistema de Microductos Sistema de Soplado de Fibra Sistema de Relleno Accesorios Beneficios Parte 1 Beneficios Parte 2 Casos de Éxito / Certificaciones Contacto En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

3 Confidencial | Para Uso Exclusivo de Lite Access Technologies

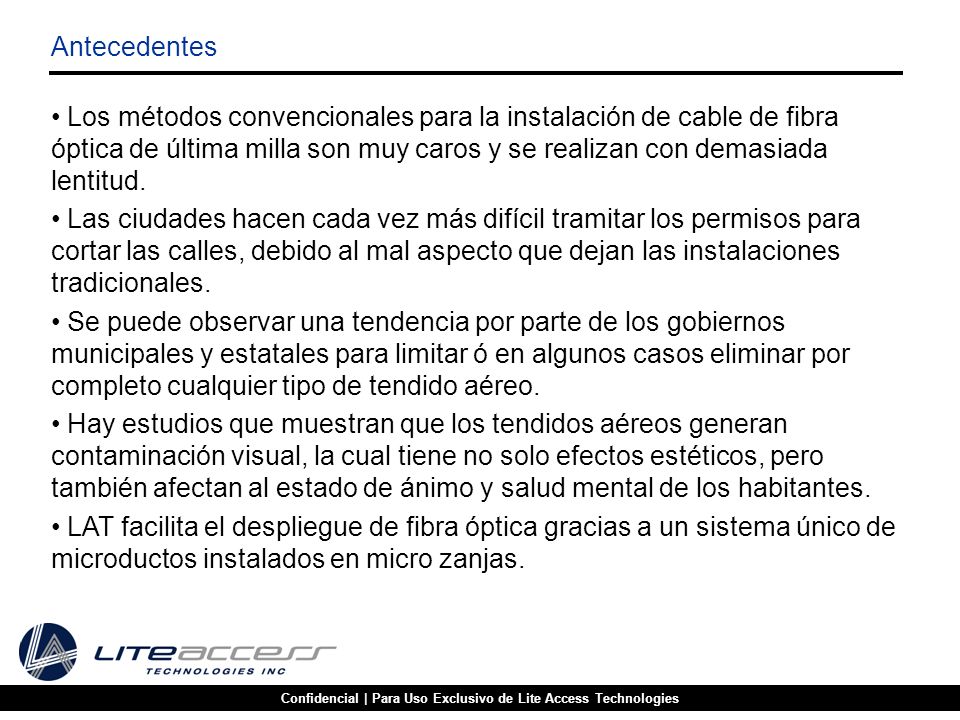

Antecedentes Los métodos convencionales para la instalación de cable de fibra óptica de última milla son muy caros y se realizan con demasiada lentitud. Las ciudades hacen cada vez más difícil tramitar los permisos para cortar las calles, debido al mal aspecto que dejan las instalaciones tradicionales. Se puede observar una tendencia por parte de los gobiernos municipales y estatales para limitar ó en algunos casos eliminar por completo cualquier tipo de tendido aéreo. Hay estudios que muestran que los tendidos aéreos generan contaminación visual, la cual tiene no solo efectos estéticos, pero también afectan al estado de ánimo y salud mental de los habitantes. LAT facilita el despliegue de fibra óptica gracias a un sistema único de microductos instalados en micro zanjas. En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

4 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Tecnología de Microductos La Tecnología de Microductos de LAT se resume a cuatro procesos: Cortado de Micro Zanja Instalación de Microducto En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Relleno de Micro Zanja Soplado de Fibra Confidencial | Para Uso Exclusivo de Lite Access Technologies

5 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Sistema de Micro Zanja e Instalación de Microducto El microducto usado por LAT es colocado directamente en una pequeña ranura que es cortada en el asfalto, concreto, pavimento modular, bloques, o infraestructura suave. Dependiendo en la configuración del microducto y el número de hebras requeridas, se corta una ranura con un ancho de 12 o 17 mm para facilitar el despliegue. La profundidad del despliegue también puede variar dependiendo de estándares municipales predefinidos. Sin embargo, una profundidad recomendada mínima de150 mm de la cubierta en despliegues duros, y por lo menos 250 mm de profundidad de la cubierta en infraestructuras suaves se ha probado ser lo típico. En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

6 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Sistema de Microductos (Microducto 3/36) 3 Ductos de 5mm para 12 hilos de Fibra cada uno Cordón separador Capa de Aluminio Capa Interna de Polietileno Capa Externa de Polietileno de Alta Densidad Nuestros microductos han sido exitosamente usados por más de 7 años. Nosotros tenemos la seguridad de ofrecer una garantía de 20 años en instalaciones realizadas por equipos debidamente entrenados y certificados. Polietileno es un material inerte y muy estable, y siempre y cuando no sea expuesto a químicos o luz ultravioleta, esta diseñado para mantener su buena condición por mucho tiempo. Se estima que estos ductos cuando son enterrados pueden permanecer en buena condición por 50, 70 o hasta 100 años. El tiempo de vida pronosticado para cables de fibra óptica esta estimado entre 25 y 50 años, debido primordialmente a que la tecnología del cable en si será obsoleta después ese periodo, y no debido a que los cables se hayan desintegrado. En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

7 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Sistema de Soplado En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Compresor de Aire para facilitar que la fibra se despliegue por el microducto. Breeze Machine (Maquina Sopladora) Los elementos principales para el sistema de soplado son una maquina “sopladora” y un compresor de aire que provee la presión requerida. Los mini cables de fibra y microductos son diseñados especialmente para minimizar la fricción entre ellos. Confidencial | Para Uso Exclusivo de Lite Access Technologies

8 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Sistema de Relleno En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Una vez instalado el micro ducto, la micro zanja se puede llenar con una gran variedad de materiales, exactamente de acuerdo a los requisitos que las autoridades locales impongan. Confidencial | Para Uso Exclusivo de Lite Access Technologies

9 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Accesorios Conectores / Terminales / Reductores Cajas de Acceso / Derivadas En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

10 Confidencial | Para Uso Exclusivo de Lite Access Technologies

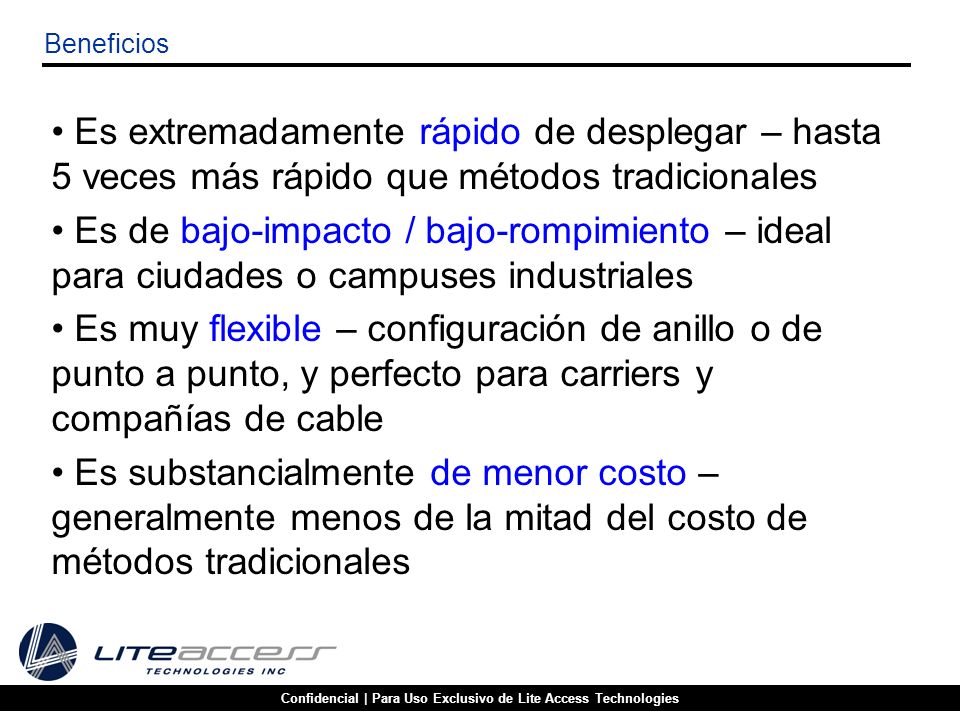

Beneficios Es extremadamente rápido de desplegar – hasta 5 veces más rápido que métodos tradicionales Es de bajo-impacto / bajo-rompimiento – ideal para ciudades o campuses industriales Es muy flexible – configuración de anillo o de punto a punto, y perfecto para carriers y compañías de cable Es substancialmente de menor costo – generalmente menos de la mitad del costo de métodos tradicionales En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

11 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Beneficios 2ª parte Sellado contra aire y agua “A Prueba de Futuro” puede aumentar fibra cuando sea necesario No necesita empalmes al reparar, reduciendo así perdidas por atenuación Planta de Manufactura Internacional ISO9001 Certificación de contratistas & entrenamiento Flexibilidad en configuración de Microductos 2-240 Fibra Corning SMF En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

12 Confidencial | Para Uso Exclusivo de Lite Access Technologies
Casos de Éxito y Certificaciones Instalación de red de fibra óptica para la villa de los juegos olímpicos de invierno 2010 en Canadá Red de fibra para el departamento de Home Land Security de los Estados Unidos Red de Fibra para Verizon, empresa líder de telefonía en EU Red para Conectar Edificios de la Universidad de Cardiff en el Reino Unido Éxito comprobado en condiciones climáticas extremas que van desde 50 grados bajo cero (Alaska), a los 50 grados (Guam) Acreditación de 5 Estrellas por el Consejo de Seguridad Británico ISO 9001:2000 Certificado por El Royal Navy de Inglaterra En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies

13 Conclusión José Manuel Enriquez Mora Lite Access Technologies, Inc.
Tels (México) y (USA) En este caso estoy usando 500 metros lineales como ejemplo de un proyecto piloto, la realidad es que UNE EPM tiene que mostrarnos Confidencial | Para Uso Exclusivo de Lite Access Technologies
