1 TEMA ANALISIS DEL CABLEADO ESTRUCTURADO

2 DEFINICIÓN Es el medio (cableado) que nos permitirá la transmisión de datos o información de un punto a otro (emisor a receptor) ya sea servicios de video audio o voz. Tiene que estar de acuerdo a las normas y estándares establecidas por instituciones internacionales: TIA/EIA.

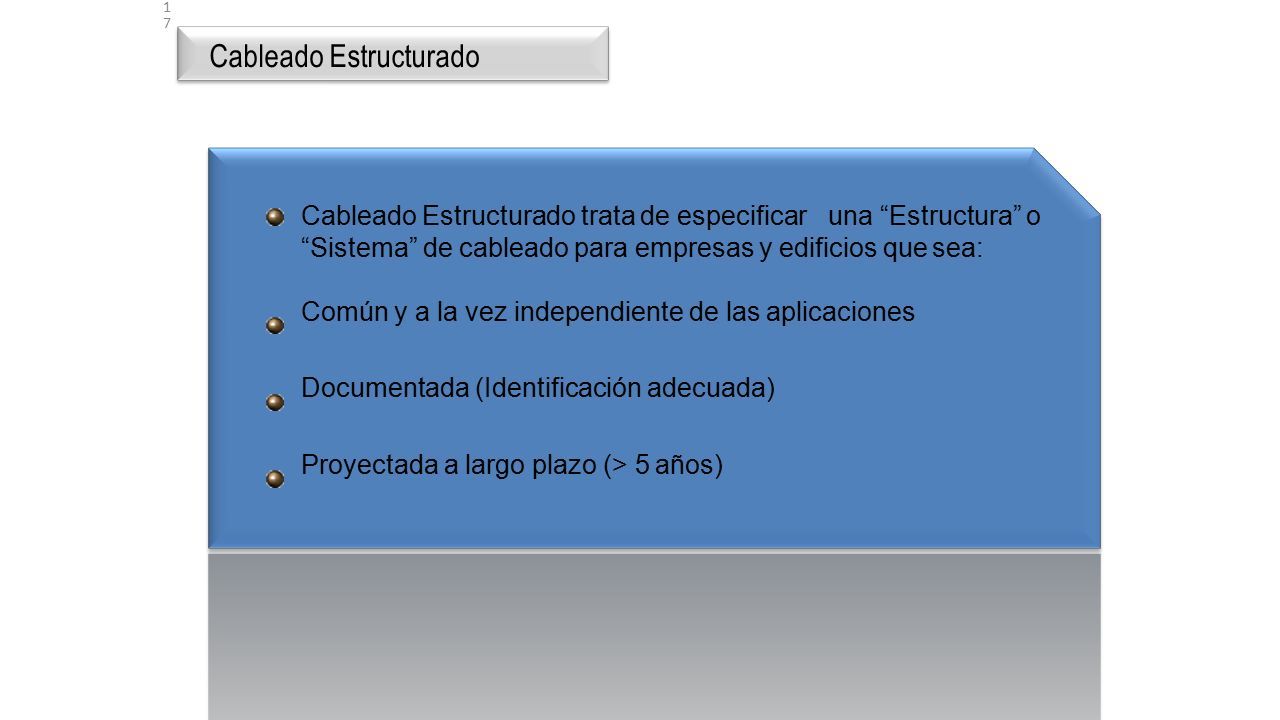

3 Cableado Estructurado trata de especificaruna “Estructura” o “Sistema” de cableado para empresas y edificios que sea: Común y a la vez independiente de las aplicaciones Documentada (Identificación adecuada) Proyectada a largo plazo (> 5 años) Cableado Estructurado 1717

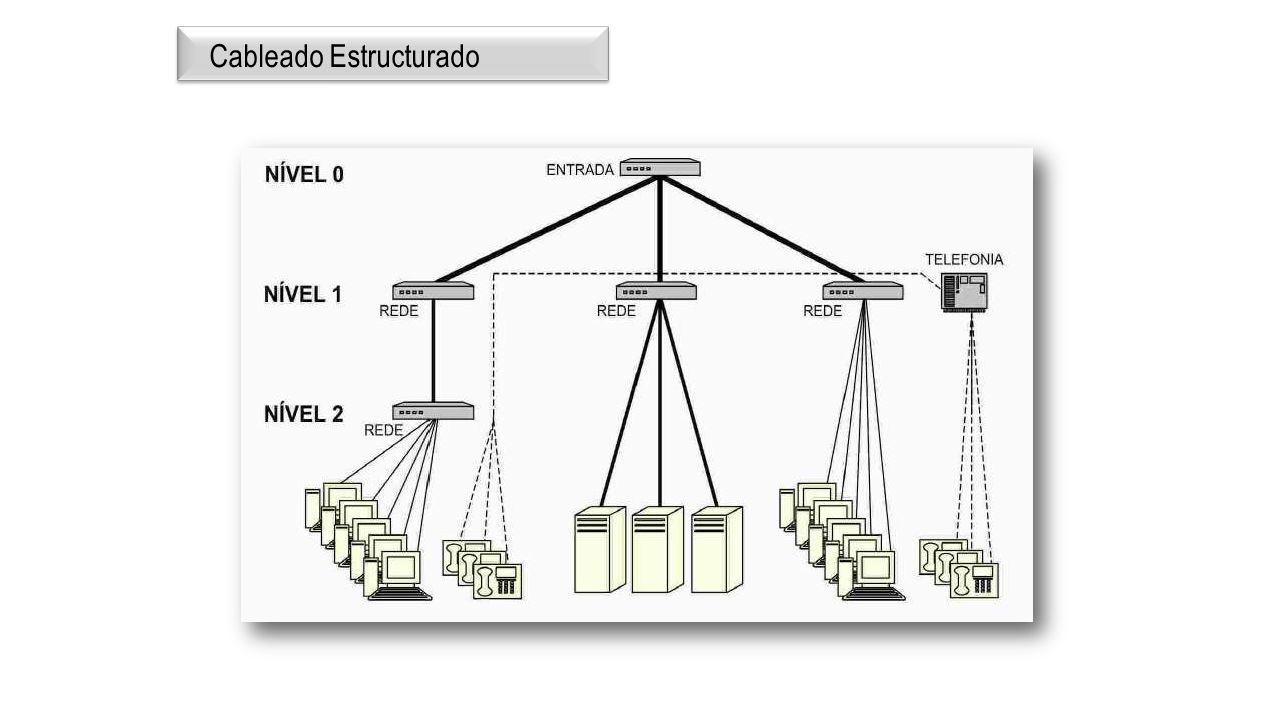

4 18

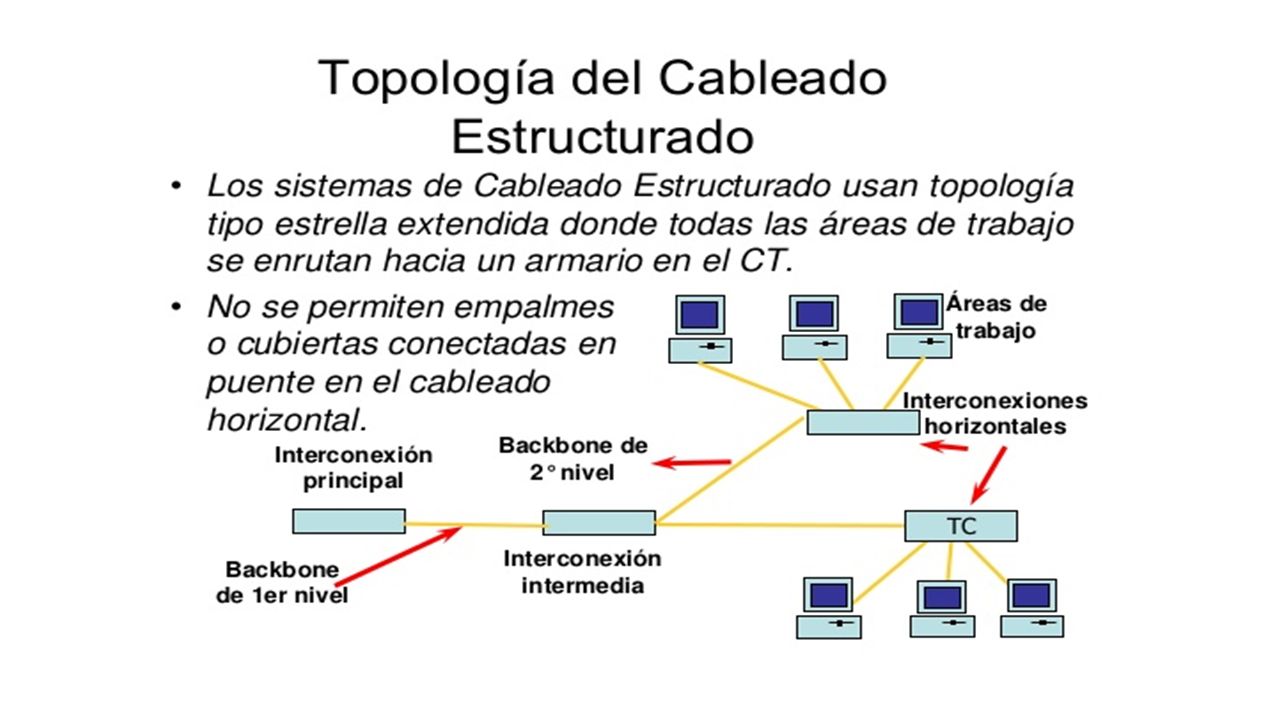

5

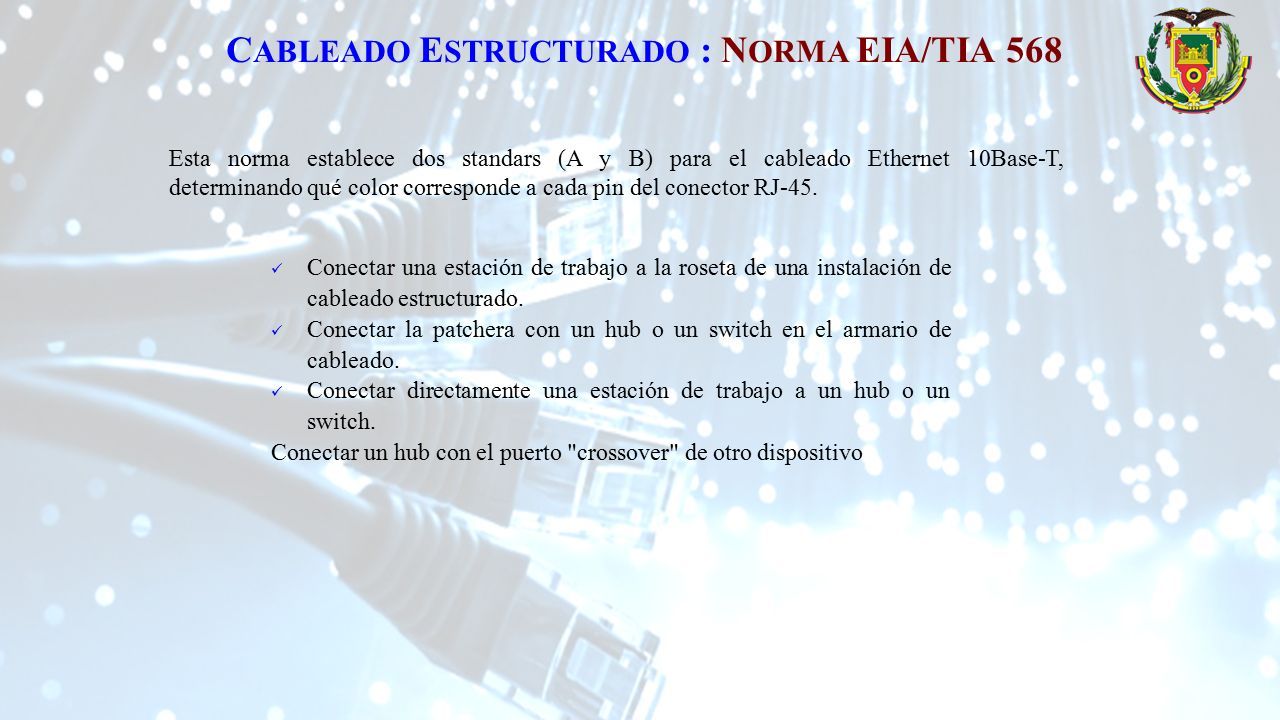

6 C ABLEADO E STRUCTURADO : N ORMA EIA/TIA 568 Esta norma establece dos standars (A y B) para el cableado Ethernet 10Base-T, determinando qué color corresponde a cada pin del conector RJ-45. Conectar una estación de trabajo a la roseta de una instalación de cableado estructurado. Conectar la patchera con un hub o un switch en el armario de cableado. Conectar directamente una estación de trabajo a un hub o un switch. Conectar un hub con el puerto "crossover" de otro dispositivo

7 Cable cruzado Se denomina así al patch armado utilizando el estándar A en un extremo y el B en el otro. Estos cables responden al estándar 568, y se utilizan para: Conectar hubs o switch entre sí. Conectar dos estaciones de trabajo aisladas, a modo de una mini-LAN. Conectar una estación de trabajo y un servidor sin necesidad de un hub.

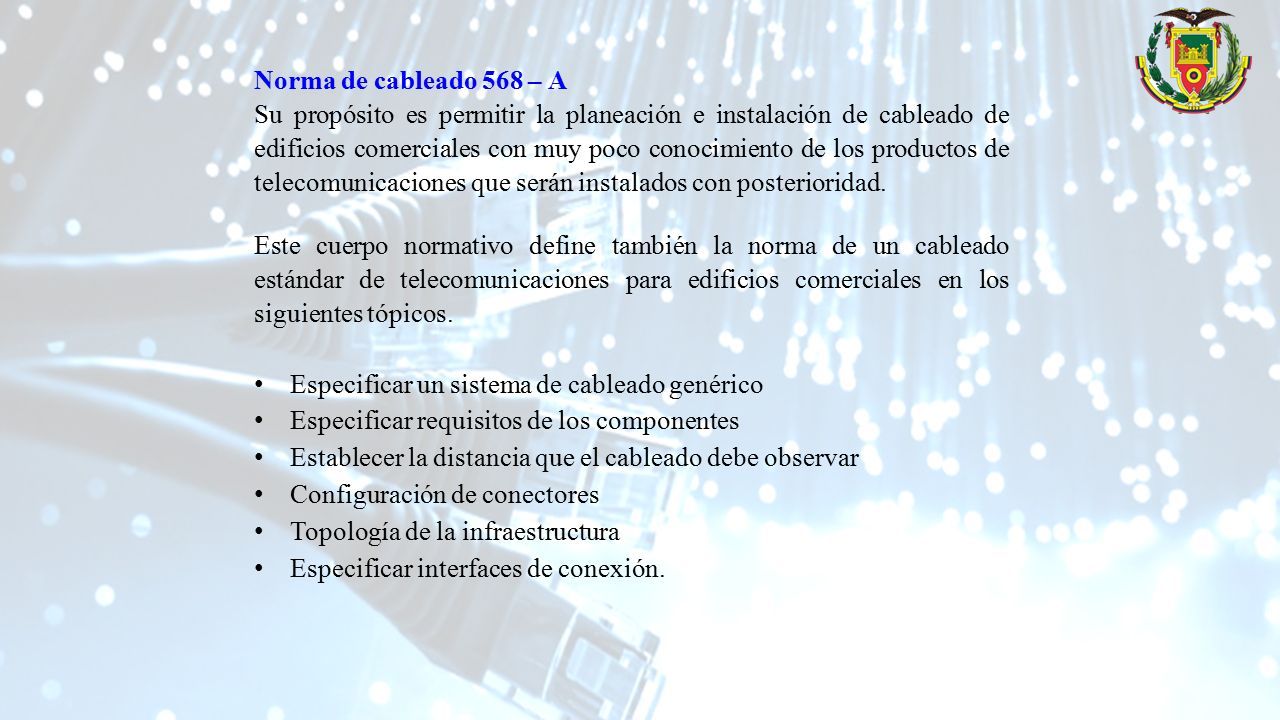

8 Norma de cableado 568 – A Su propósito es permitir la planeación e instalación de cableado de edificios comerciales con muy poco conocimiento de los productos de telecomunicaciones que serán instalados con posterioridad. Este cuerpo normativo define también la norma de un cableado estándar de telecomunicaciones para edificios comerciales en los siguientes tópicos. Especificar un sistema de cableado genérico Especificar requisitos de los componentes Establecer la distancia que el cableado debe observar Configuración de conectores Topología de la infraestructura Especificar interfaces de conexión.

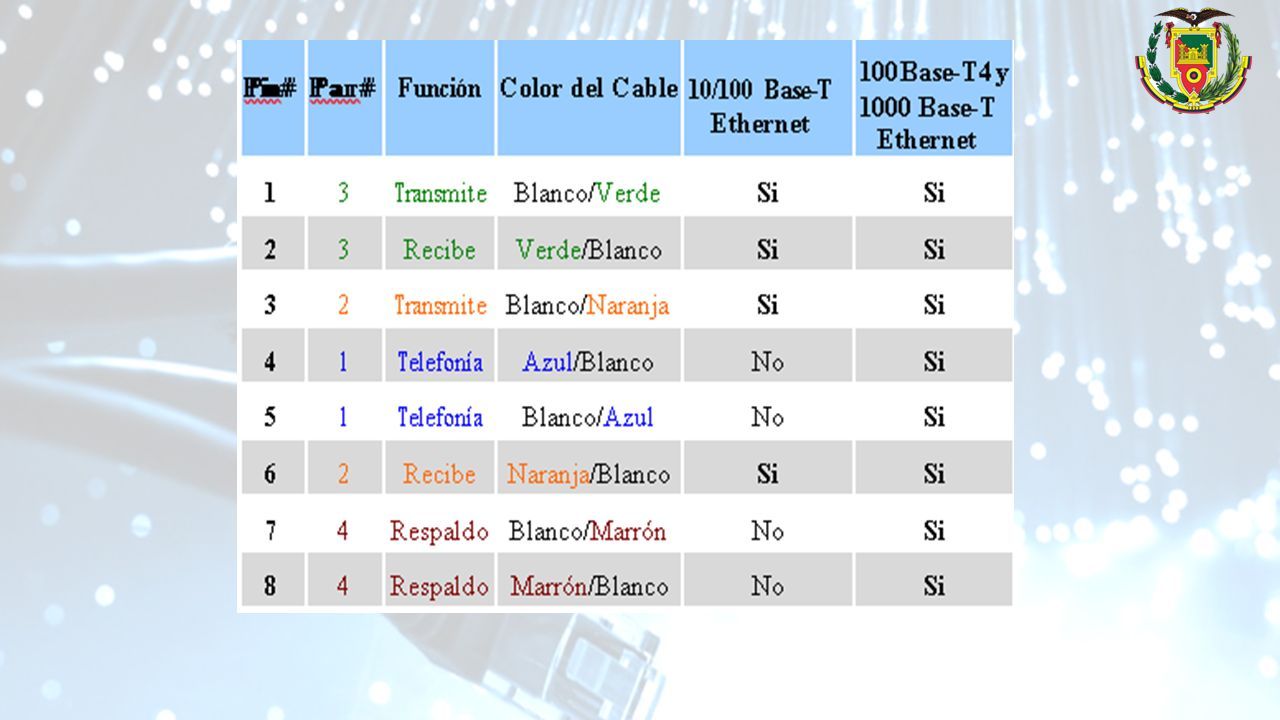

9

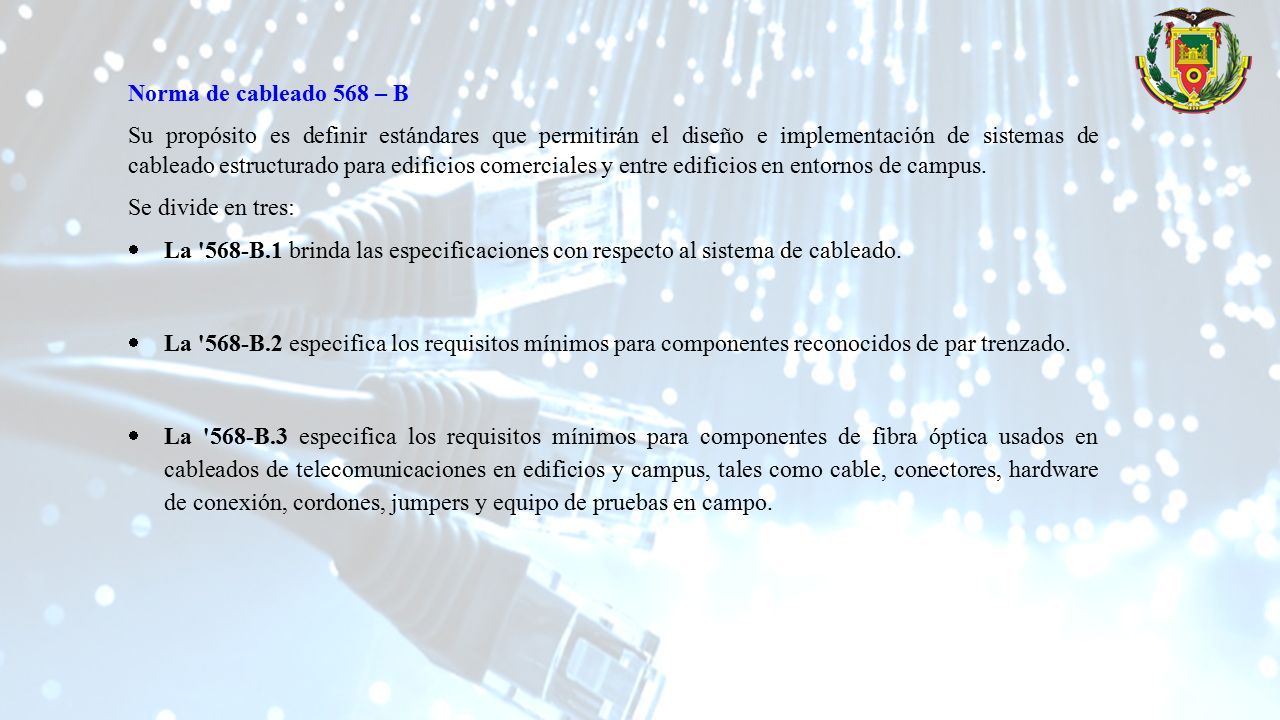

10 Norma de cableado 568 – B Su propósito es definir estándares que permitirán el diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre edificios en entornos de campus. Se divide en tres:  La '568-B.1 brinda las especificaciones con respecto al sistema de cableado.  La '568-B.2 especifica los requisitos mínimos para componentes reconocidos de par trenzado.  La '568-B.3 especifica los requisitos mínimos para componentes de fibra óptica usados en cableados de telecomunicaciones en edificios y campus, tales como cable, conectores, hardware de conexión, cordones, jumpers y equipo de pruebas en campo.

11

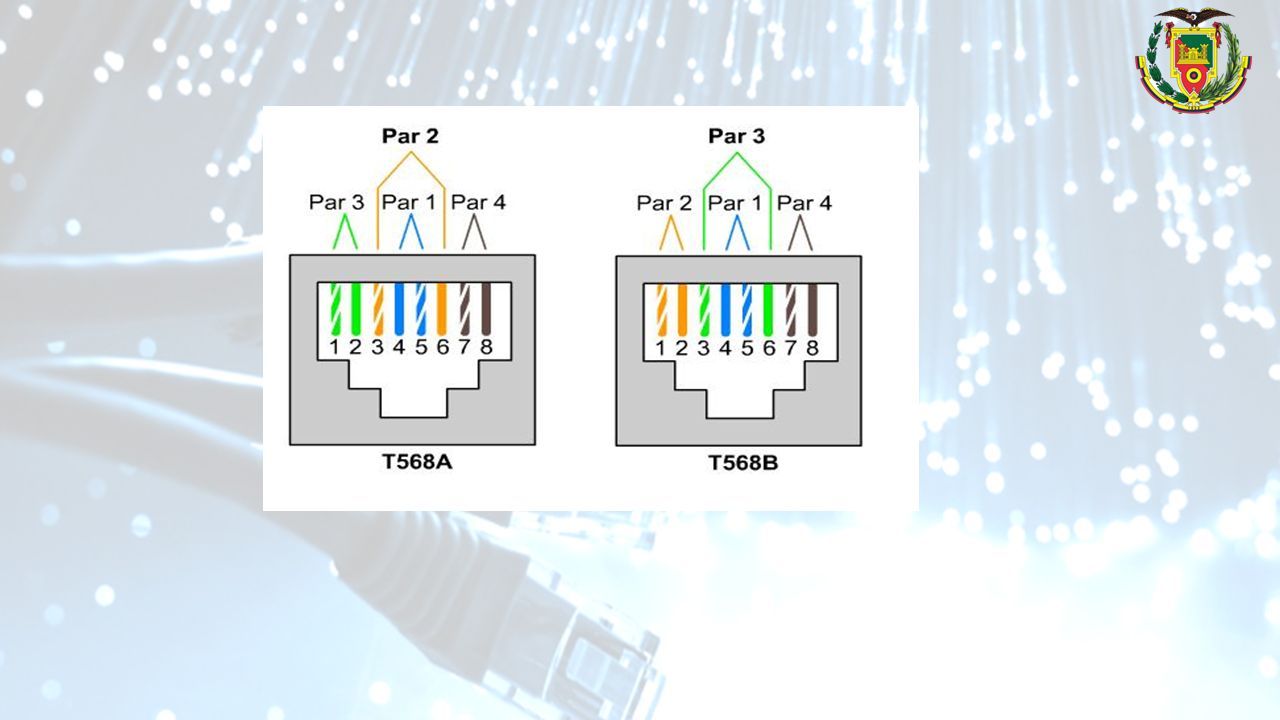

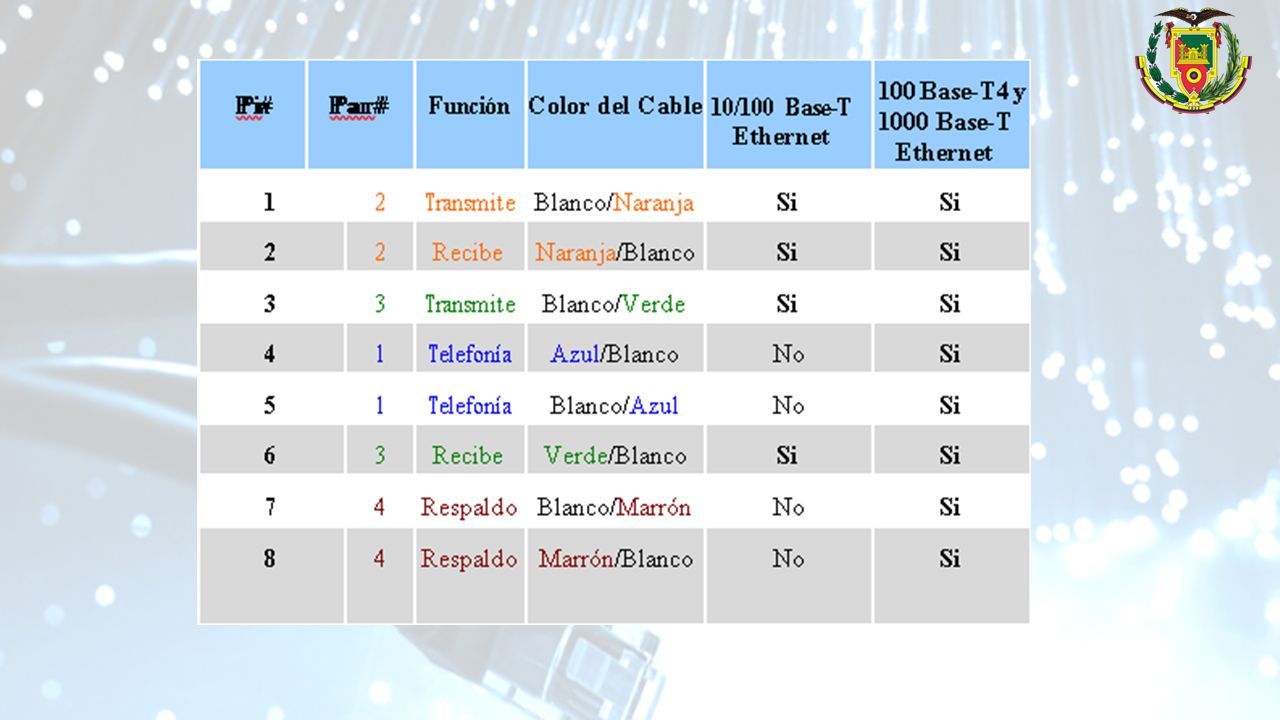

12

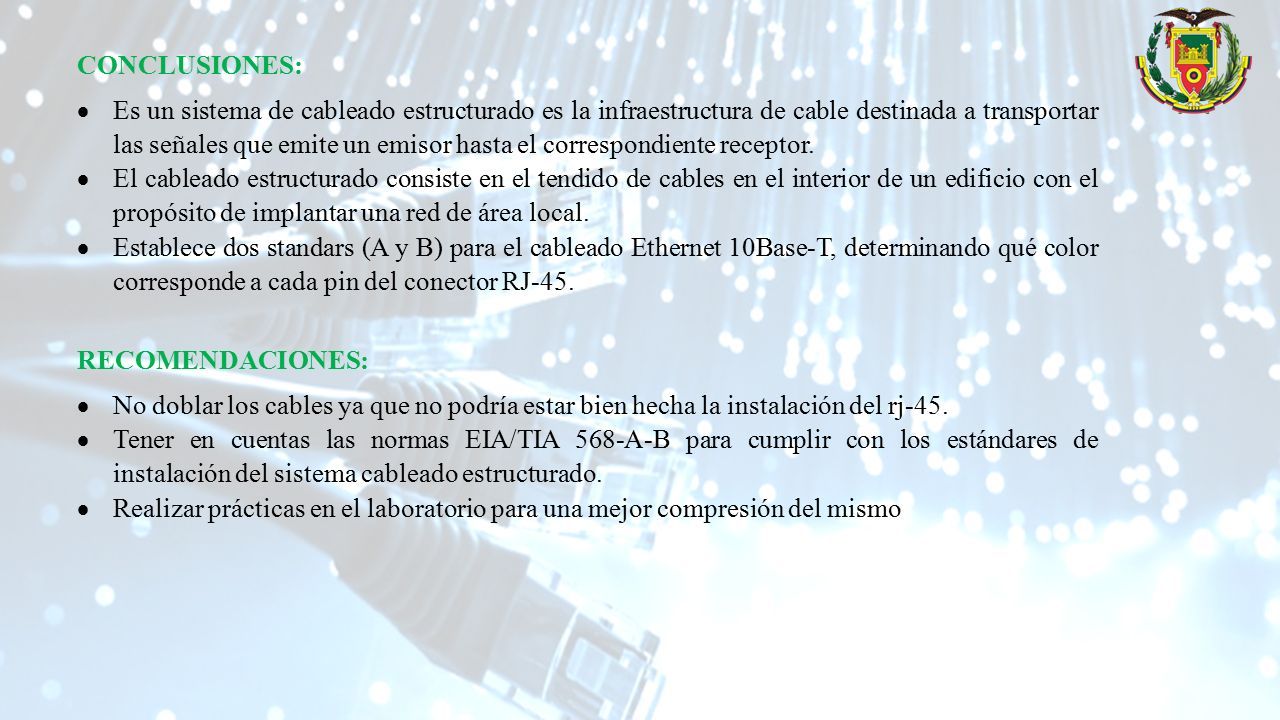

13 CONCLUSIONES:  Es un sistema de cableado estructurado es la infraestructura de cable destinada a transportar las señales que emite un emisor hasta el correspondiente receptor.  El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local.  Establece dos standars (A y B) para el cableado Ethernet 10Base-T, determinando qué color corresponde a cada pin del conector RJ-45. RECOMENDACIONES:  No doblar los cables ya que no podría estar bien hecha la instalación del rj-45.  Tener en cuentas las normas EIA/TIA 568-A-B para cumplir con los estándares de instalación del sistema cableado estructurado.  Realizar prácticas en el laboratorio para una mejor compresión del mismo
