1 Modulo Proyecto Eléctrico en Baja Tensión Modulo Proyecto Eléctrico en Baja Tensión Medidas de protección contra tensiones peligrosas © 2009 Colegio Salesiano Valparaíso

2 DATETAKESCENES 101 PRODUCTION CREATED WITH Profesor Andrés González Microsoft PowerPoint

3 54321 © 2009 Colegio Salesiano Valparaíso

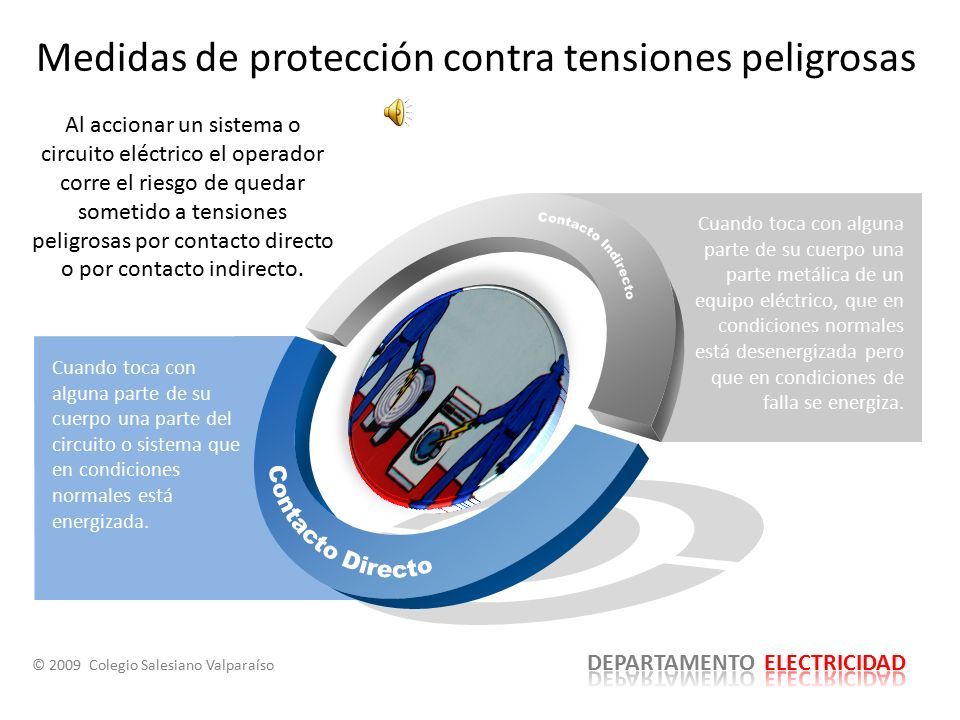

4 Al accionar un sistema o circuito eléctrico el operador corre el riesgo de quedar sometido a tensiones peligrosas por contacto directo o por contacto indirecto. Cuando toca con alguna parte de su cuerpo una parte del circuito o sistema que en condiciones normales está energizada. Cuando toca con alguna parte de su cuerpo una parte metálica de un equipo eléctrico, que en condiciones normales está desenergizada pero que en condiciones de falla se energiza. Medidas de protección contra tensiones peligrosas © 2009 Colegio Salesiano Valparaíso

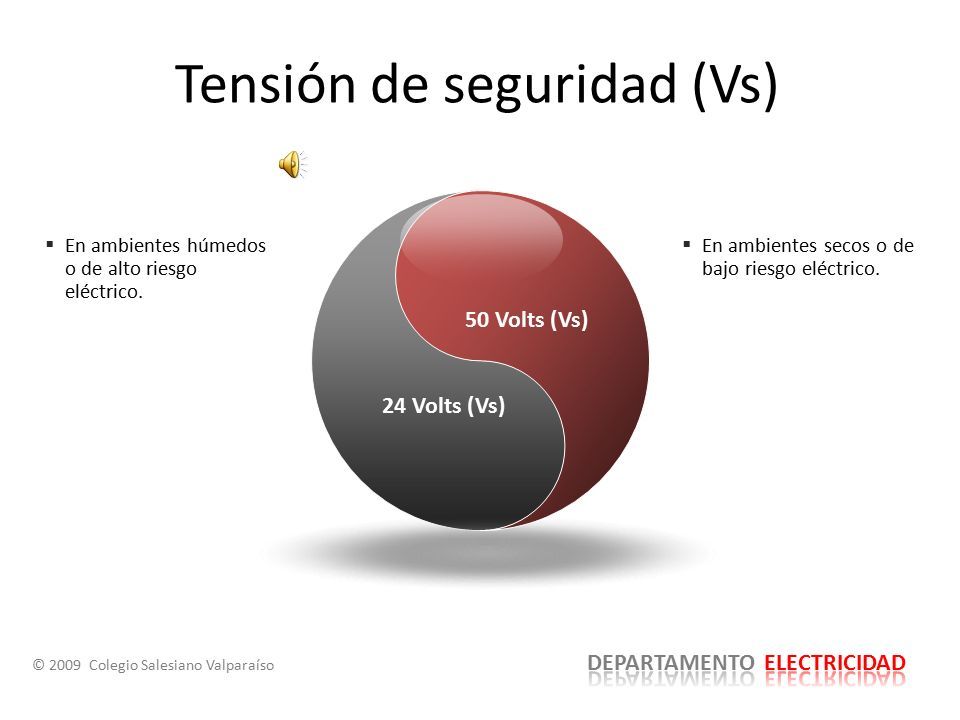

5 SCENE  En ambientes húmedos o de alto riesgo eléctrico.  En ambientes secos o de bajo riesgo eléctrico. 24 Volts (Vs) 50 Volts (Vs) Tensión de seguridad (Vs) © 2009 Colegio Salesiano Valparaíso

6 Calculo de Resistencia Vs = Tensión de seguridad (V) RTP = Resistencia de la puesta a tierra (Ohms) In = Corriente nominal del protector del circuito (A) © 2009 Colegio Salesiano Valparaíso

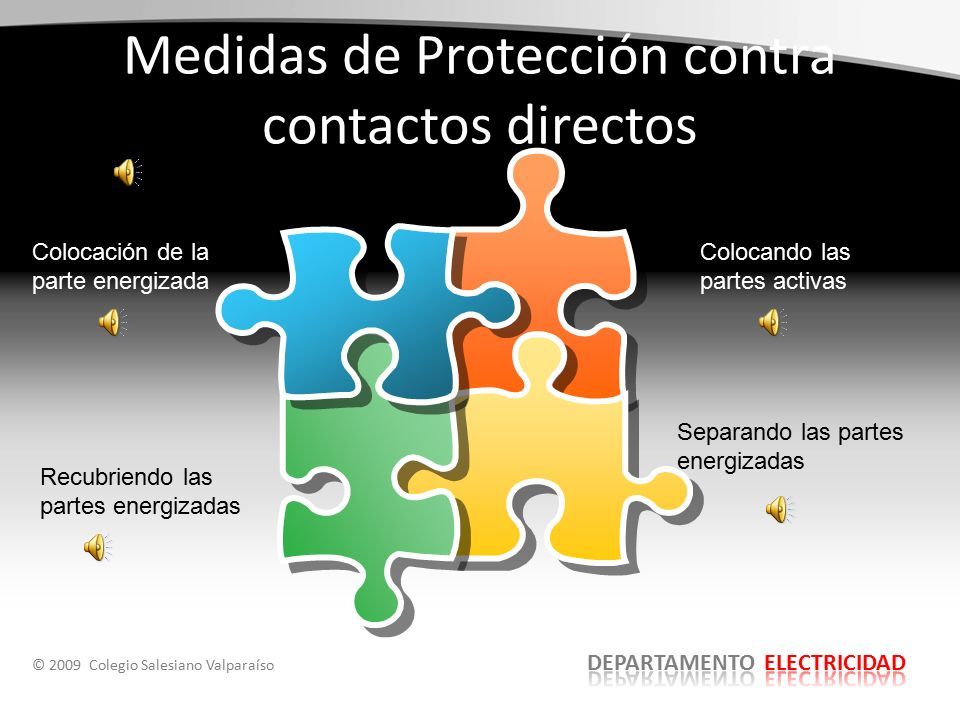

7 Medidas de Protección contra contactos directos © 2009 Colegio Salesiano Valparaíso Colocación de la parte energizada Colocando las partes activas Separando las partes energizadas Recubriendo las partes energizadas

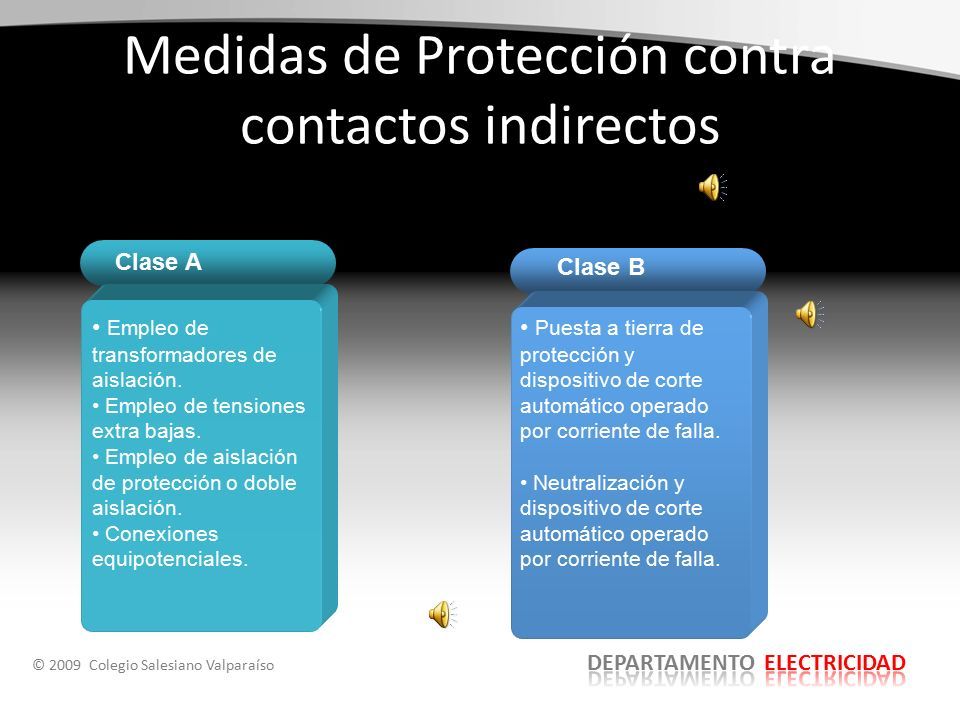

8 Medidas de Protección contra contactos indirectos © 2009 Colegio Salesiano Valparaíso Clase A Empleo de transformadores de aislación. Empleo de tensiones extra bajas. Empleo de aislación de protección o doble aislación. Conexiones equipotenciales. Puesta a tierra de protección y dispositivo de corte automático operado por corriente de falla. Neutralización y dispositivo de corte automático operado por corriente de falla. Clase B

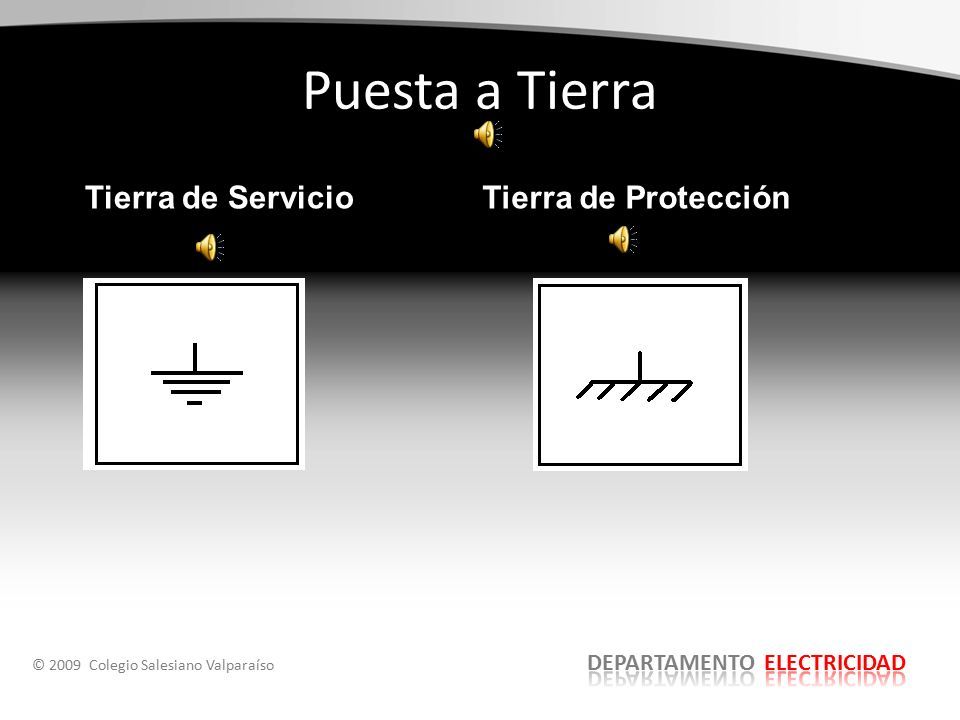

9 Puesta a Tierra © 2009 Colegio Salesiano Valparaíso Tierra de ServicioTierra de Protección

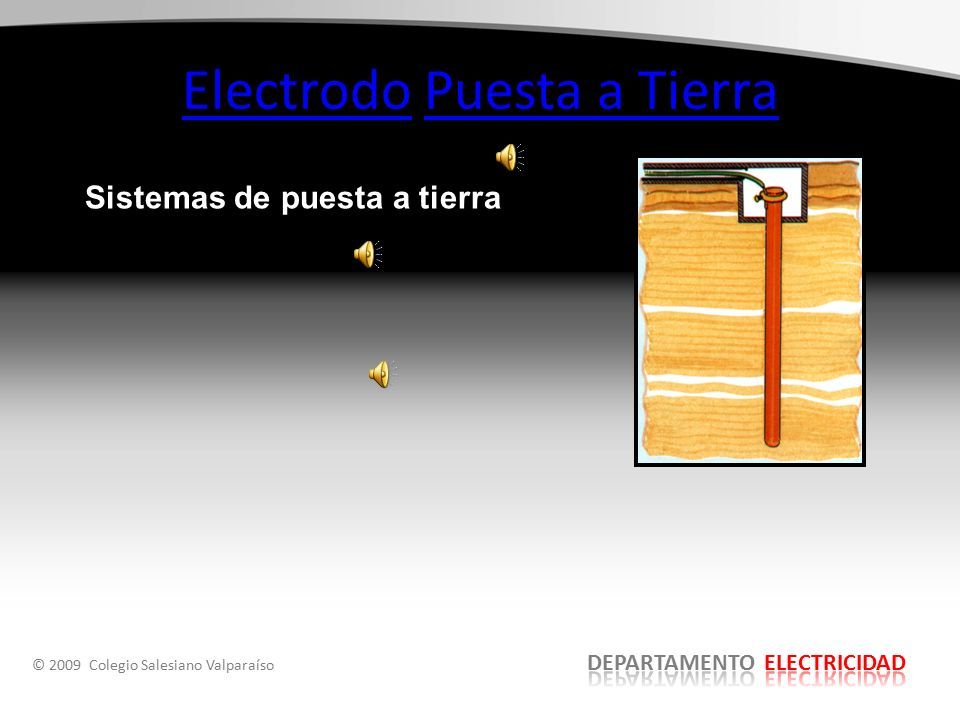

10 ElectrodoElectrodo Puesta a TierraPuesta a Tierra © 2009 Colegio Salesiano Valparaíso Sistemas de puesta a tierra

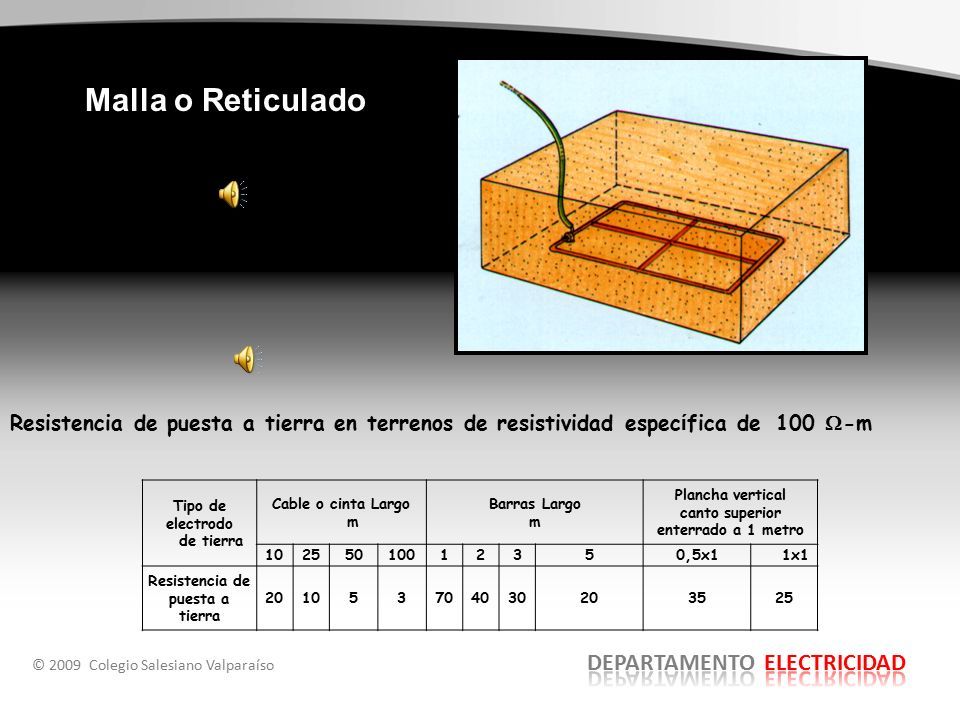

11 © 2009 Colegio Salesiano Valparaíso Malla o Reticulado Tipo de electrodo de tierra Cable o cinta Largo m Barras Largo m Plancha vertical canto superior enterrado a 1 metro 10255010012350,5x11x1 Resistencia de puesta a tierra 201053704030203525 Resistencia de puesta a tierra en terrenos de resistividad espec í fica de 100  -m

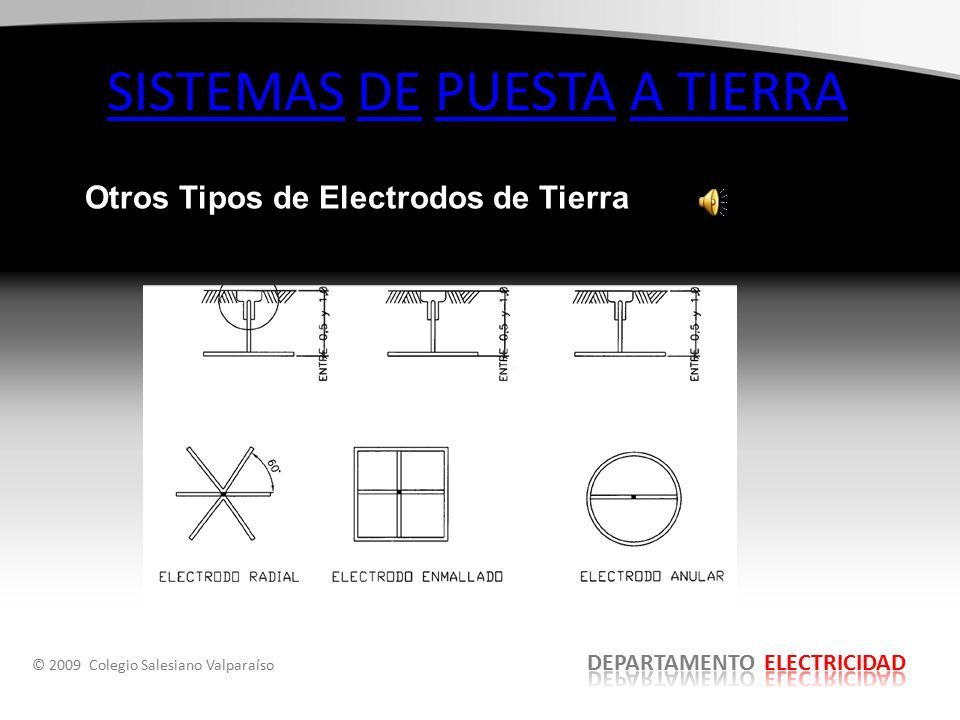

12 SISTEMASSISTEMAS DE PUESTA A TIERRADEPUESTAA TIERRA © 2009 Colegio Salesiano Valparaíso Otros Tipos de Electrodos de Tierra

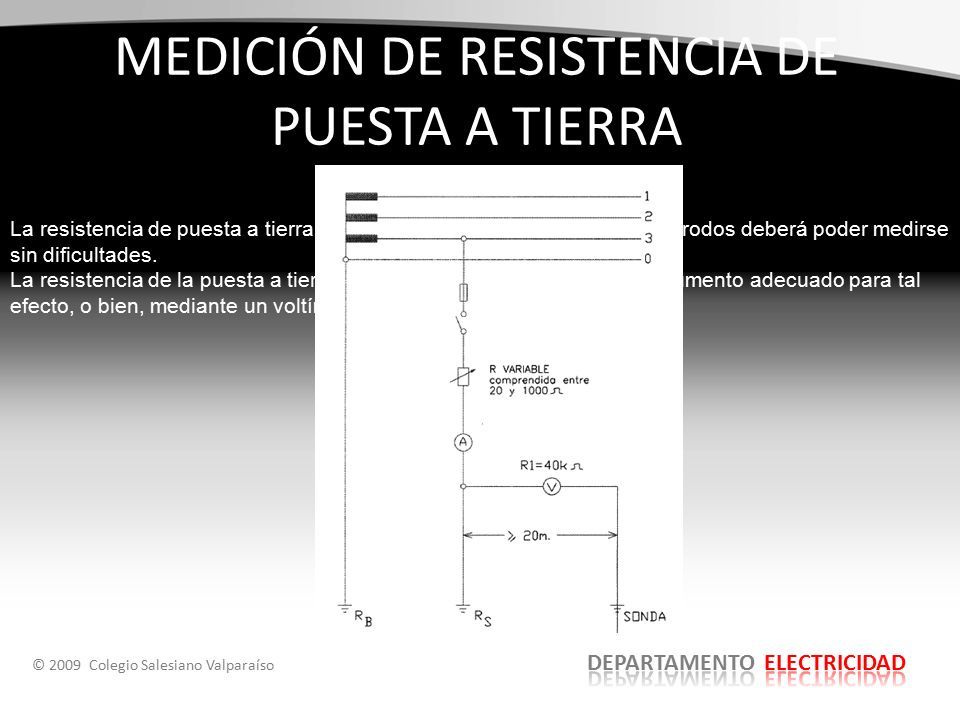

13 MEDICIÓN DE RESISTENCIA DE PUESTA A TIERRA © 2009 Colegio Salesiano Valparaíso La resistencia de puesta a tierra de un electrodo o un conjunto de electrodos deberá poder medirse sin dificultades. La resistencia de la puesta a tierra podrá medirse utilizándose un instrumento adecuado para tal efecto, o bien, mediante un voltímetro y un amperímetro.
