Dispositivos de cuatro capas (PNPN)

Presentación del tema: "Dispositivos de cuatro capas (PNPN)"— Transcripción de la presentación:

1 Dispositivos de cuatro capas (PNPN)

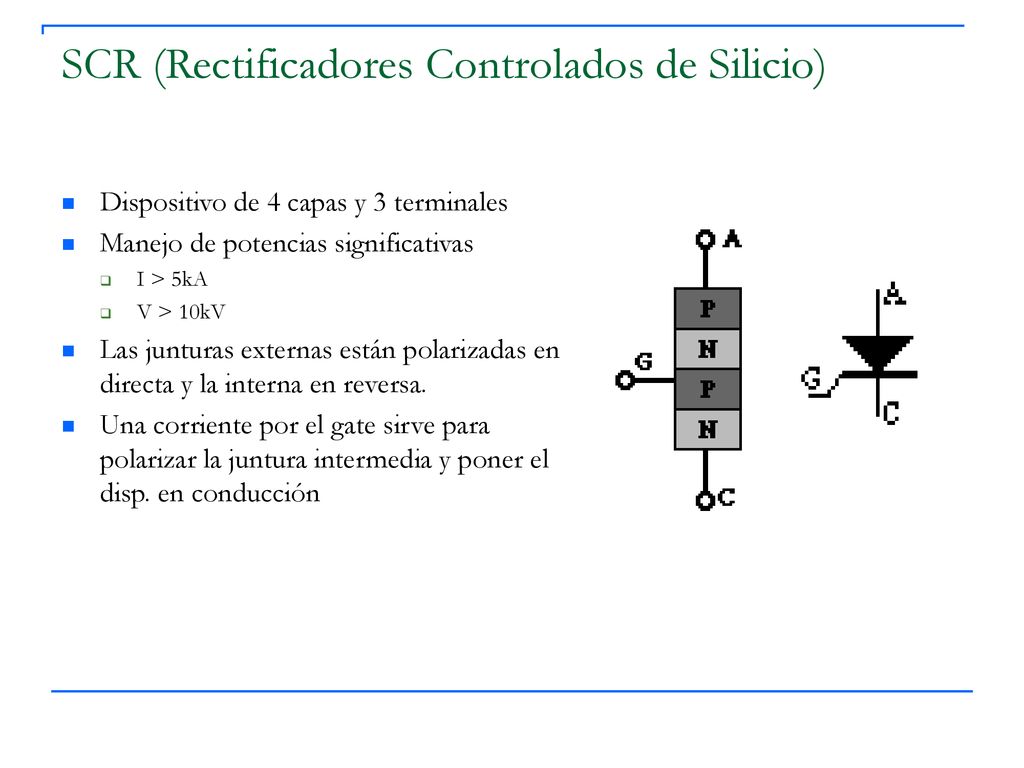

2 SCR (Rectificadores Controlados de Silicio)

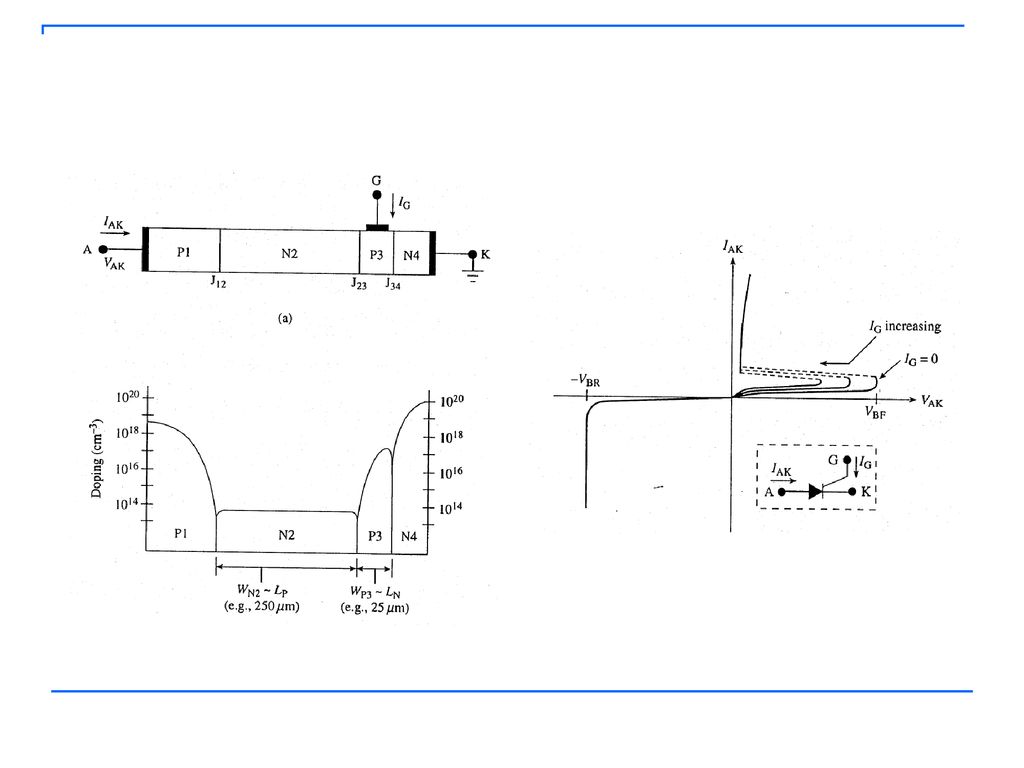

Dispositivo de 4 capas y 3 terminales Manejo de potencias significativas I > 5kA V > 10kV Las junturas externas están polarizadas en directa y la interna en reversa. Una corriente por el gate sirve para polarizar la juntura intermedia y poner el disp. en conducción

3

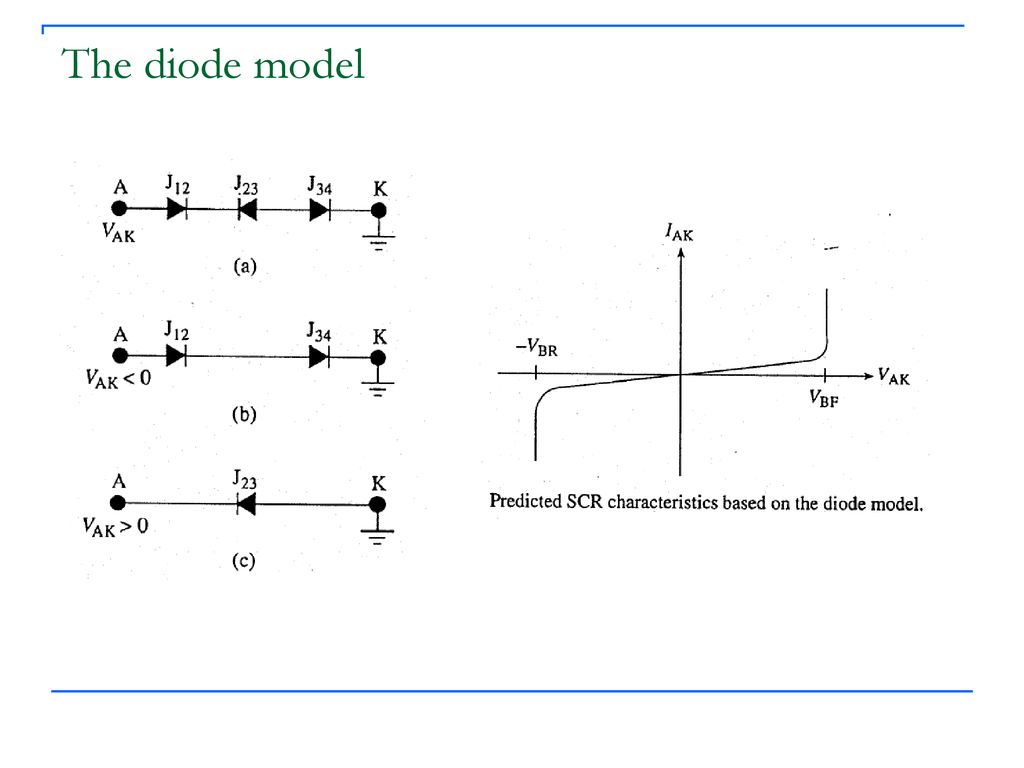

4 The diode model

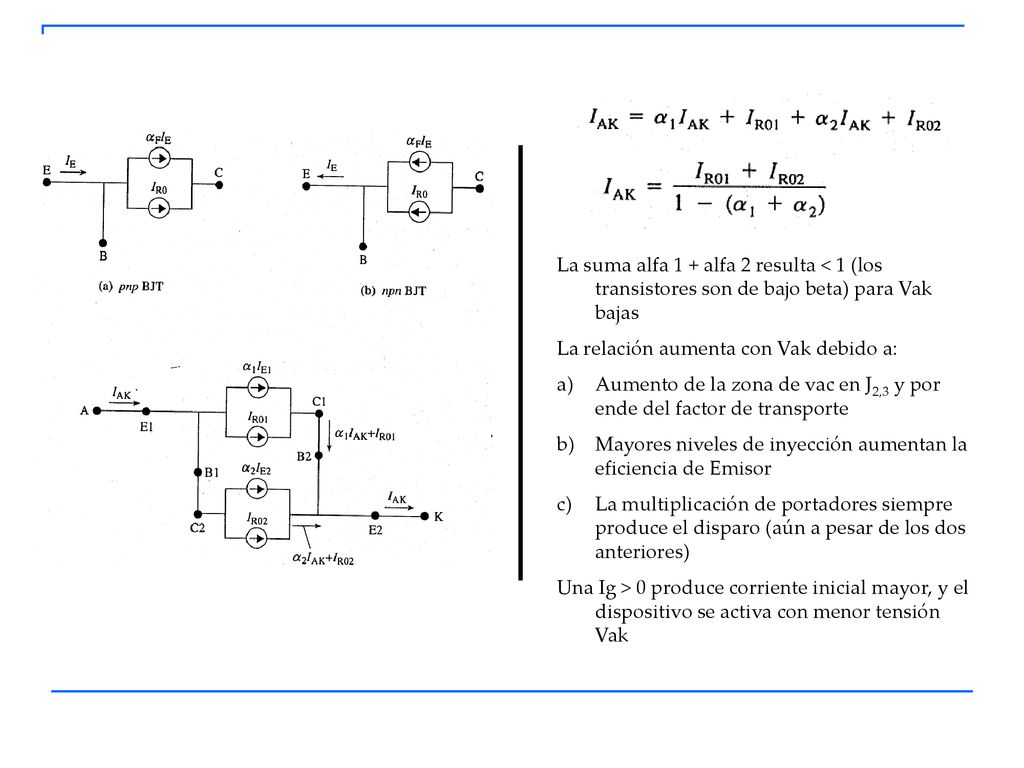

5 Ppio. De funcionamiento: Actúa como un par de transistores realimentados positivamente.

6 La suma alfa 1 + alfa 2 resulta < 1 (los transistores son de bajo beta) para Vak bajas
La relación aumenta con Vak debido a: Aumento de la zona de vac en J2,3 y por ende del factor de transporte Mayores niveles de inyección aumentan la eficiencia de Emisor La multiplicación de portadores siempre produce el disparo (aún a pesar de los dos anteriores) Una Ig > 0 produce corriente inicial mayor, y el dispositivo se activa con menor tensión Vak

7 Conduce corriente en un solo sentido
Puede dispararse también por tensiones directas altas o dV/dt (capacidad de J2,3) Una vez disparado conduce siempre y cuando I>IH Un pico elevado de corriente di/dt (para prendido) puede quemar el dispositivo

8 Factores importantes Peak forward and reverse breakdown voltages
Maximum forward current Gate trigger voltage and current Minimum holding current, IH Power dissipation Maximum dV/dt

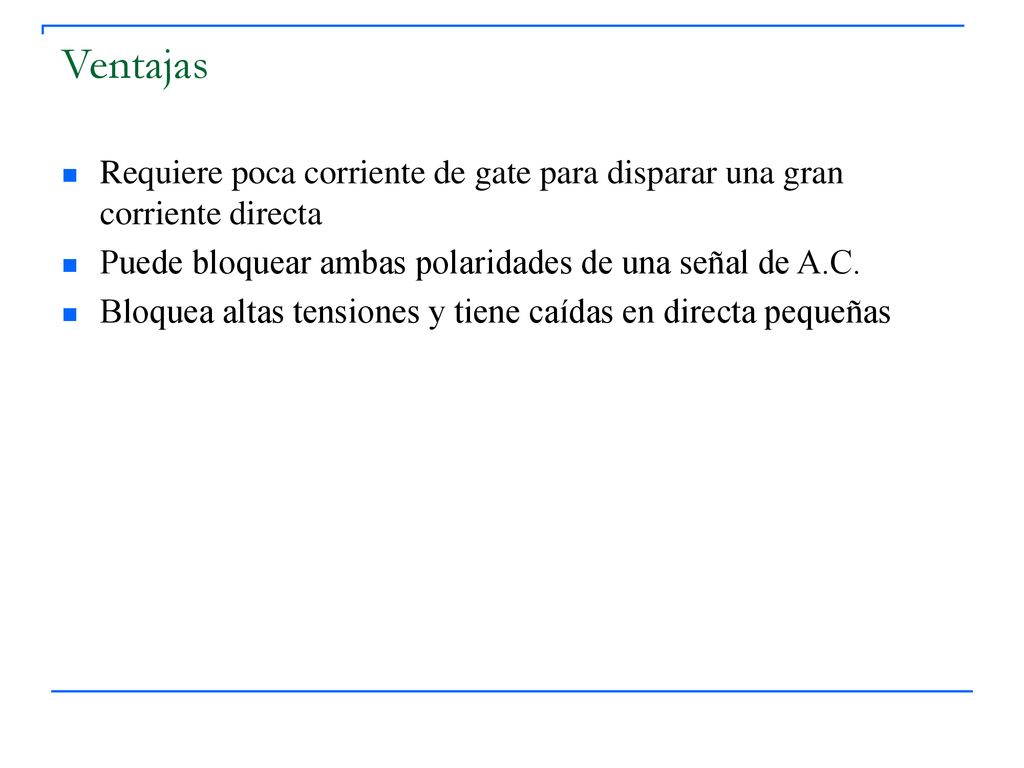

9 Ventajas Requiere poca corriente de gate para disparar una gran corriente directa Puede bloquear ambas polaridades de una señal de A.C. Bloquea altas tensiones y tiene caídas en directa pequeñas

10 Desventajas El dispositivo no se apaga con Ig=0
No pueden operar a altas frecuencias Pueden dispararse por ruidos de tensión Tienen un rango limitado de operación con respecto a la temperatura

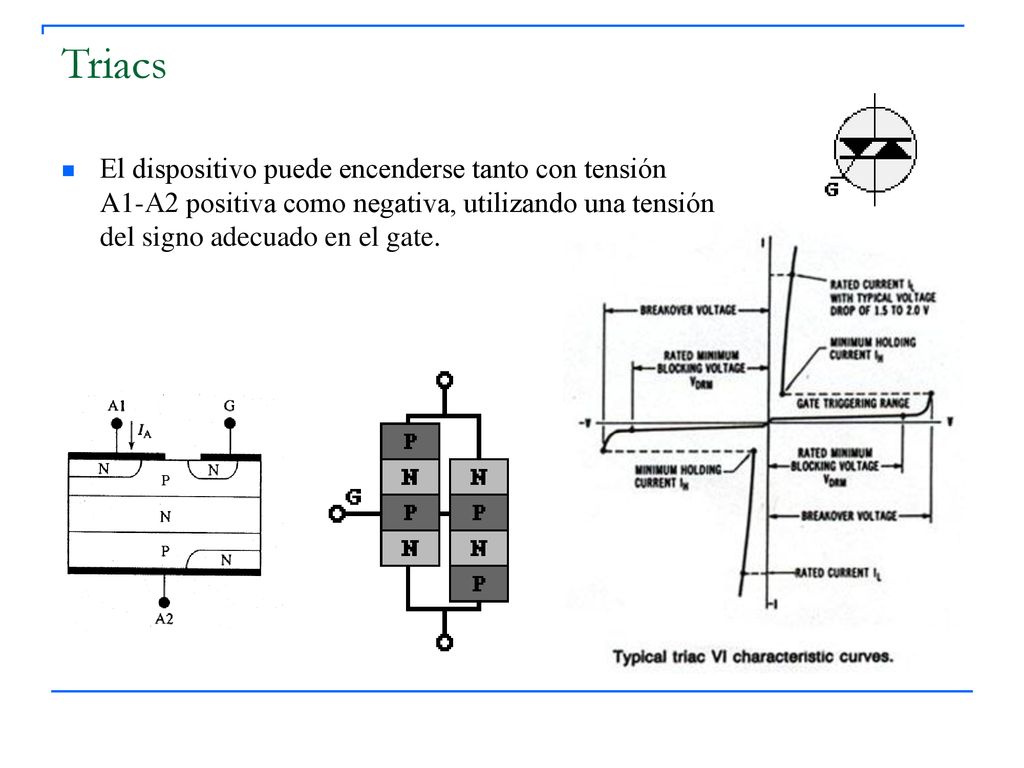

11 Triacs El dispositivo puede encenderse tanto con tensión A1-A2 positiva como negativa, utilizando una tensión del signo adecuado en el gate.

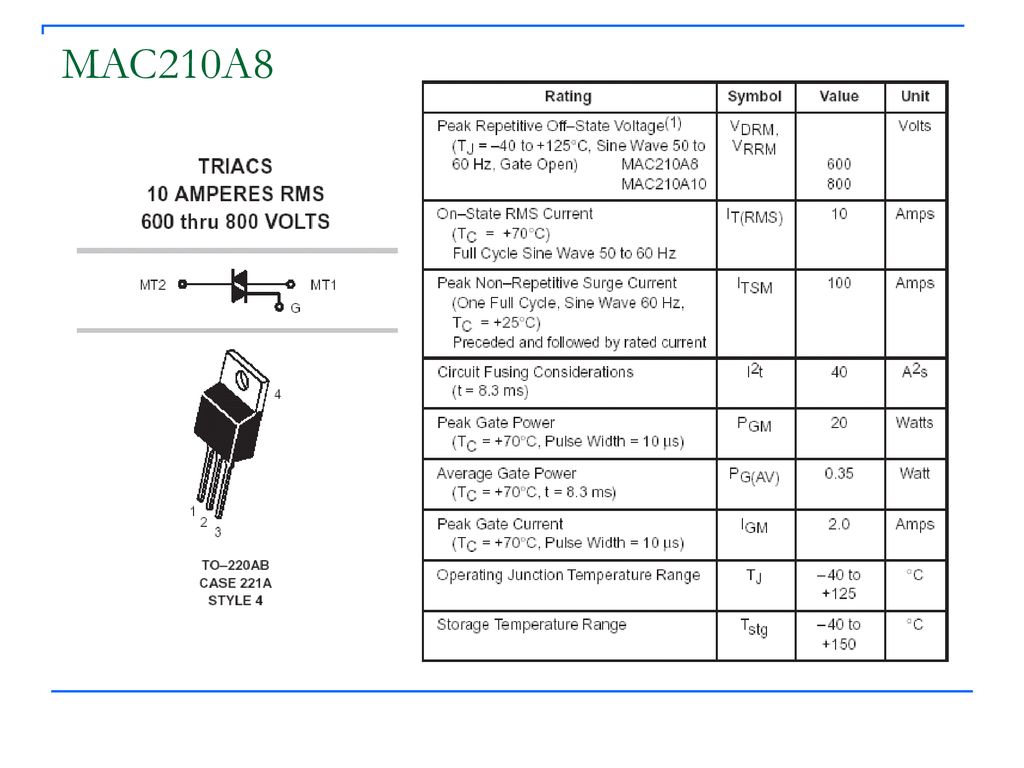

12 MAC210A8

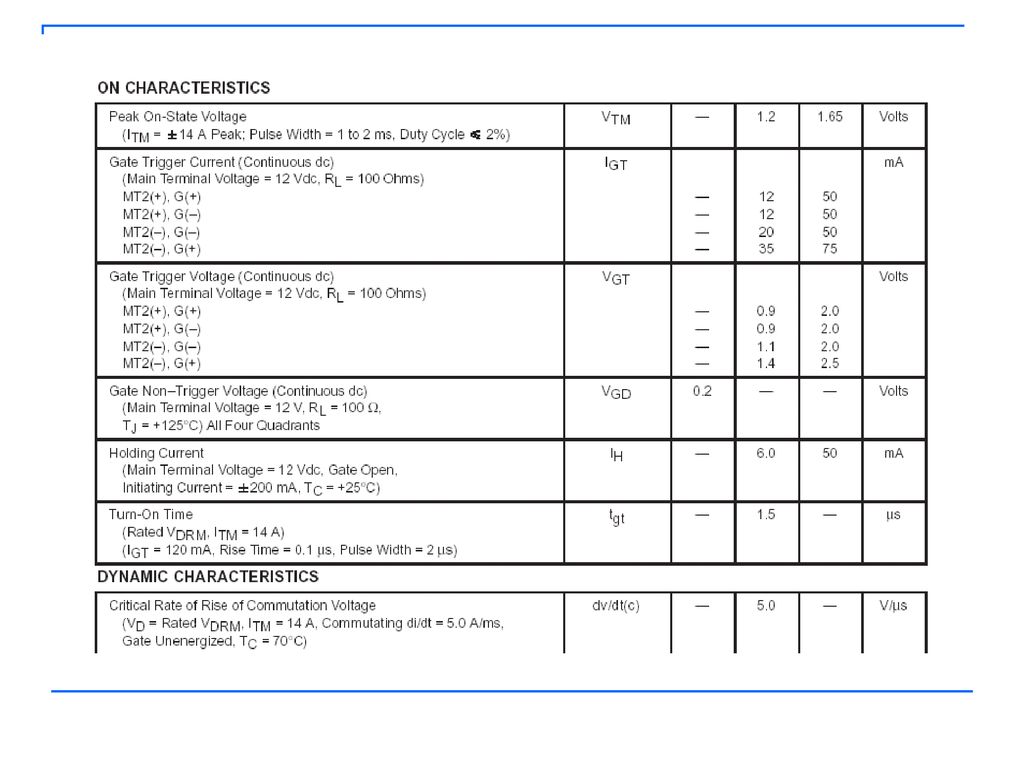

13

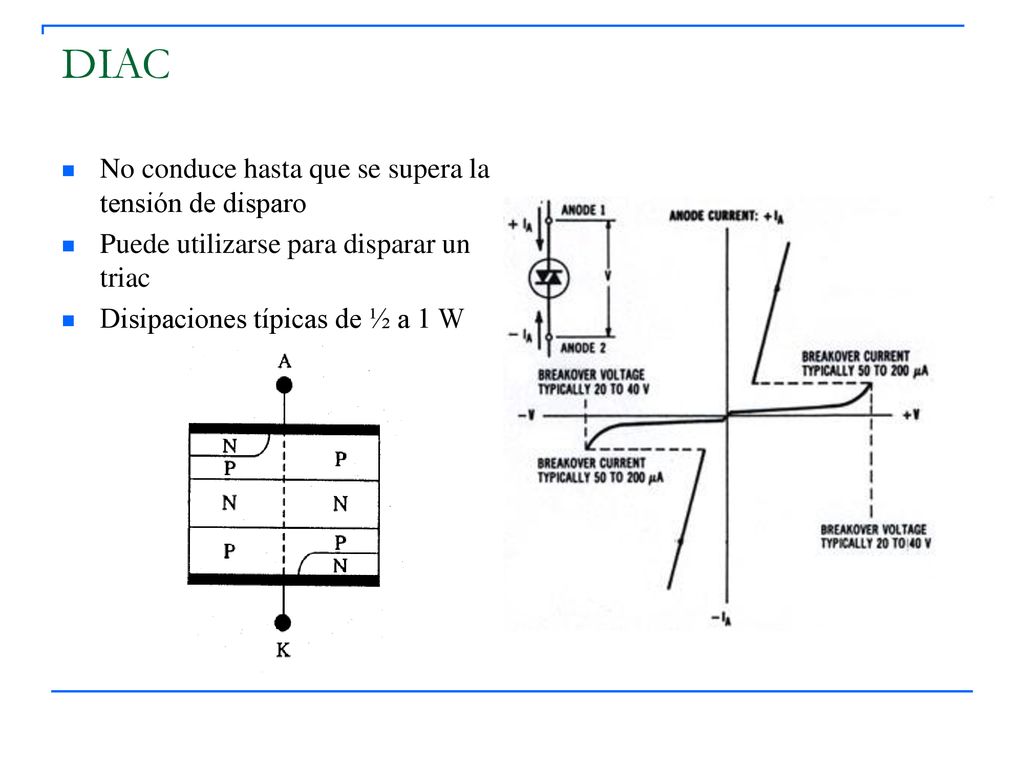

14 DIAC No conduce hasta que se supera la tensión de disparo
Puede utilizarse para disparar un triac Disipaciones típicas de ½ a 1 W

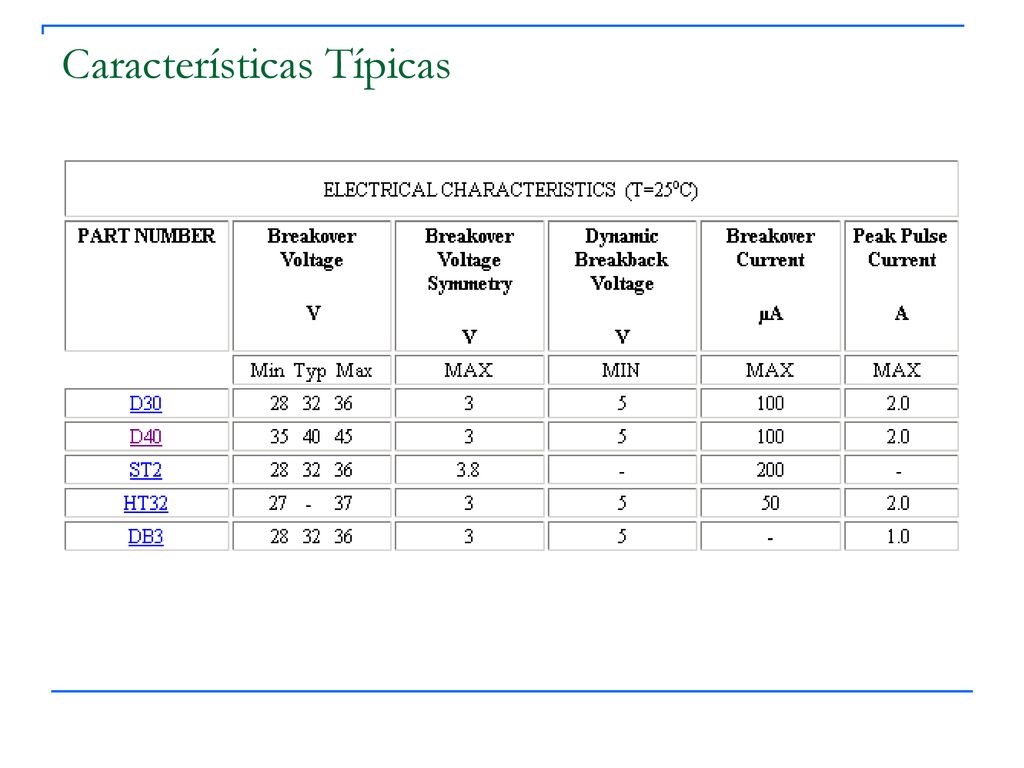

15 Características Típicas

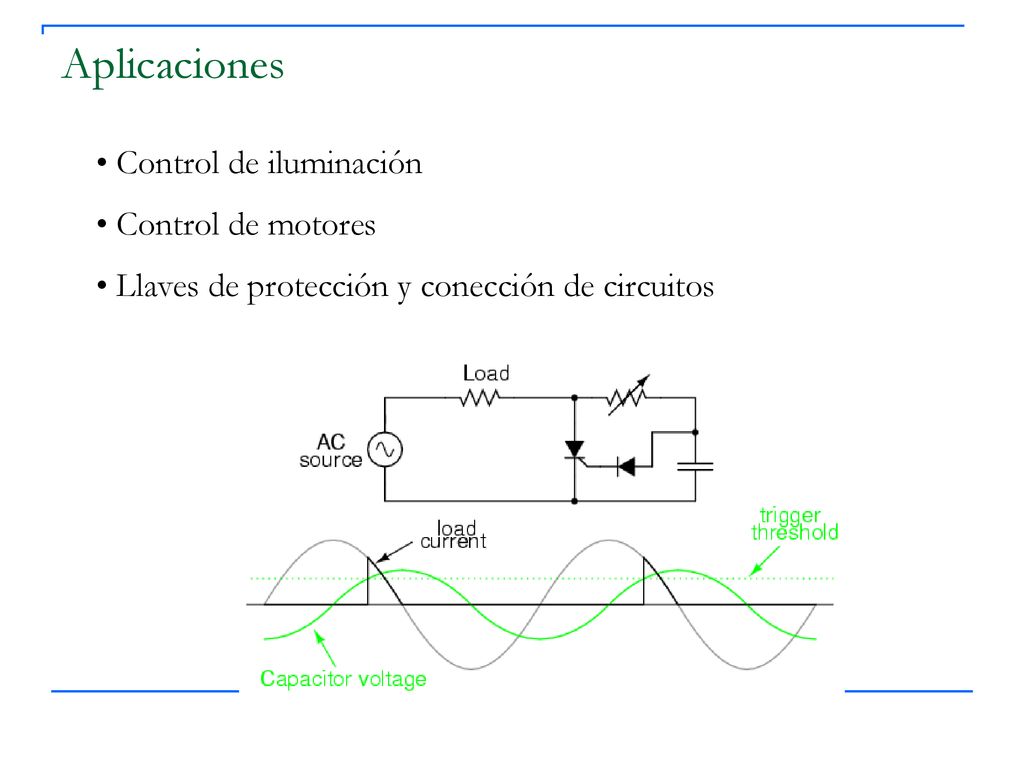

16 Aplicaciones Control de iluminación Control de motores
Llaves de protección y conección de circuitos

17 Opto-SCR

18 Opto-Triacs

19 Transistor Unijuntura

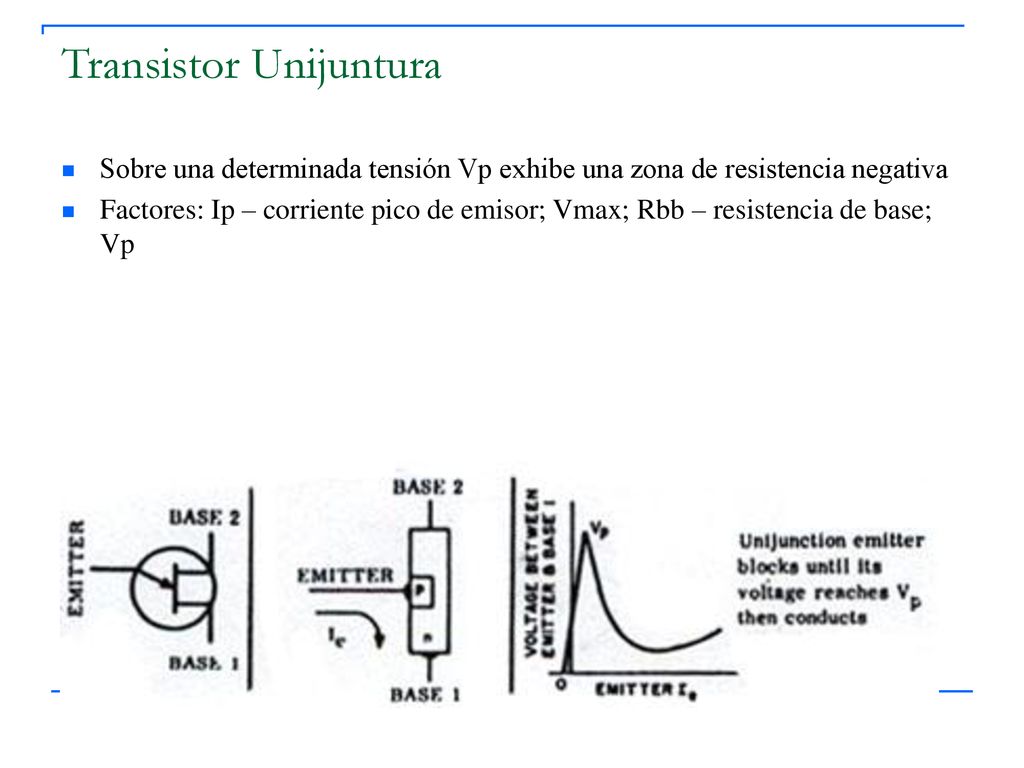

Sobre una determinada tensión Vp exhibe una zona de resistencia negativa Factores: Ip – corriente pico de emisor; Vmax; Rbb – resistencia de base; Vp

20 Transitor Unijuntura (2)

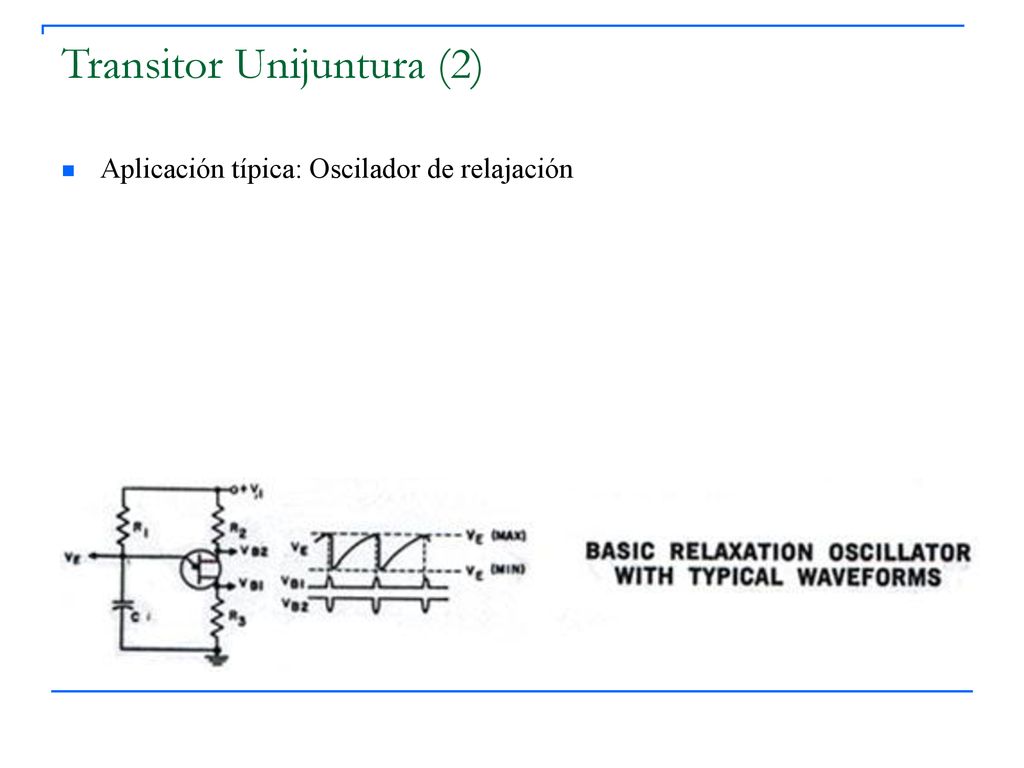

Aplicación típica: Oscilador de relajación

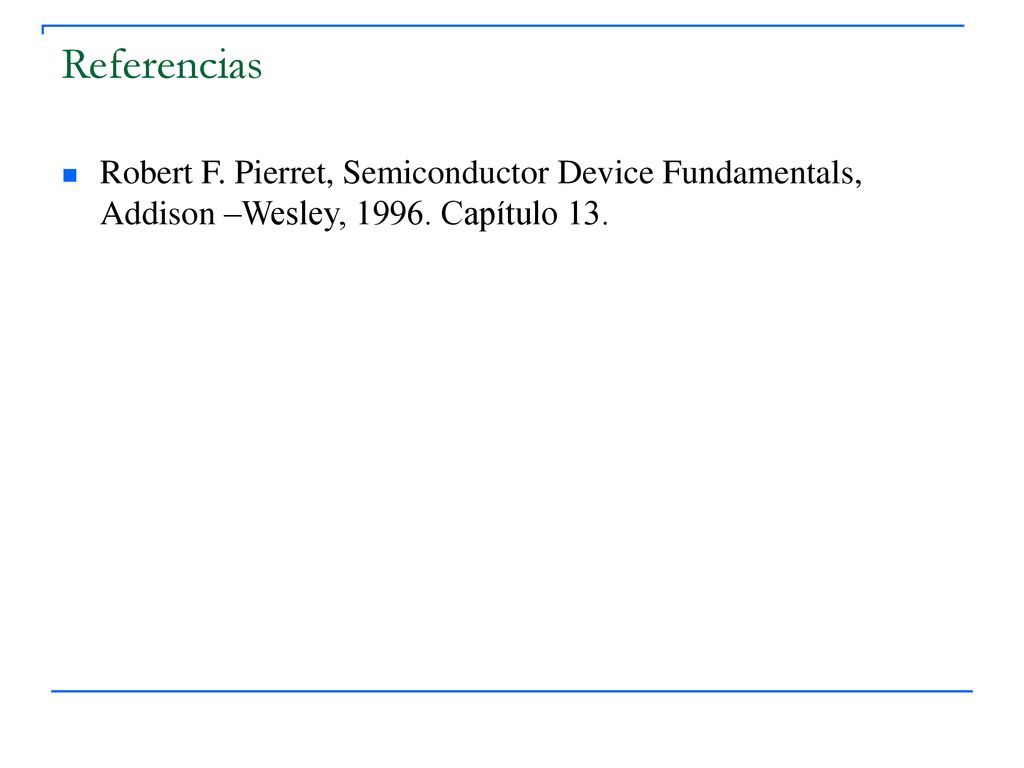

21 Referencias Robert F. Pierret, Semiconductor Device Fundamentals, Addison –Wesley, Capítulo 13.
