La Comunicación.

Presentación del tema: "La Comunicación."— Transcripción de la presentación:

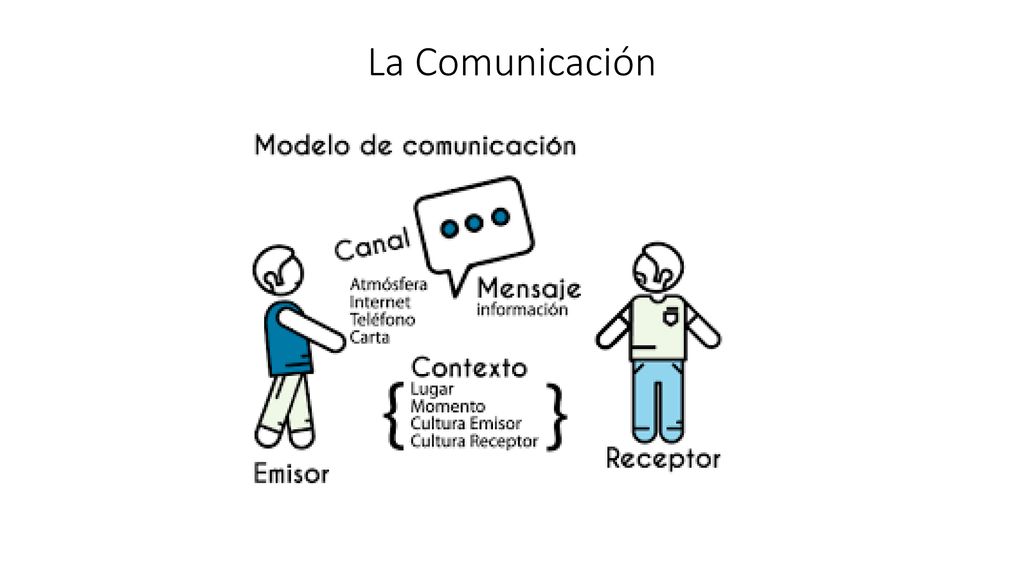

1 La Comunicación

2 La Comunicación Definición:se entiende como el proceso por el que se trasmite y recibe una información.

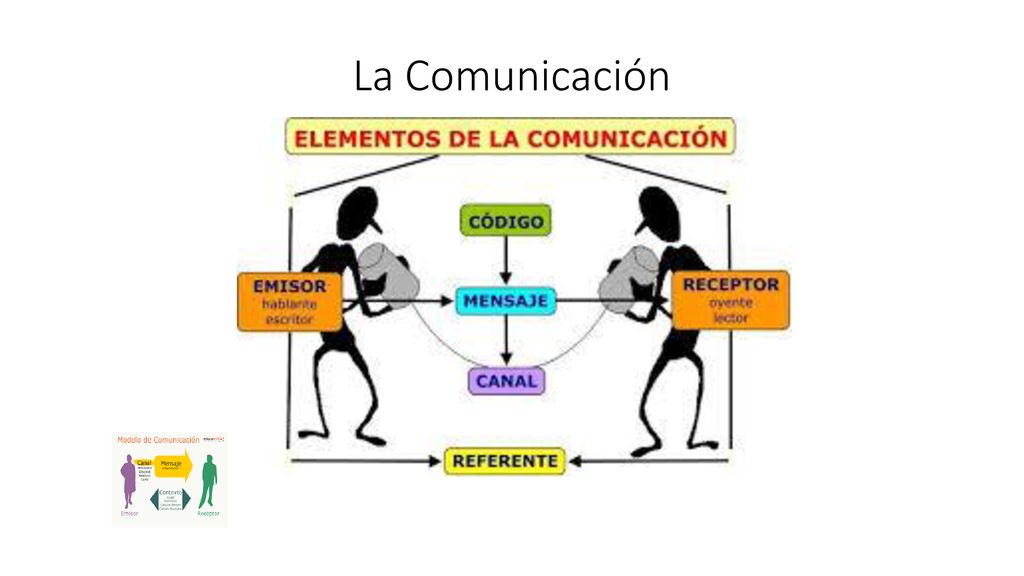

3 La Comunicación

4 La Comunicación

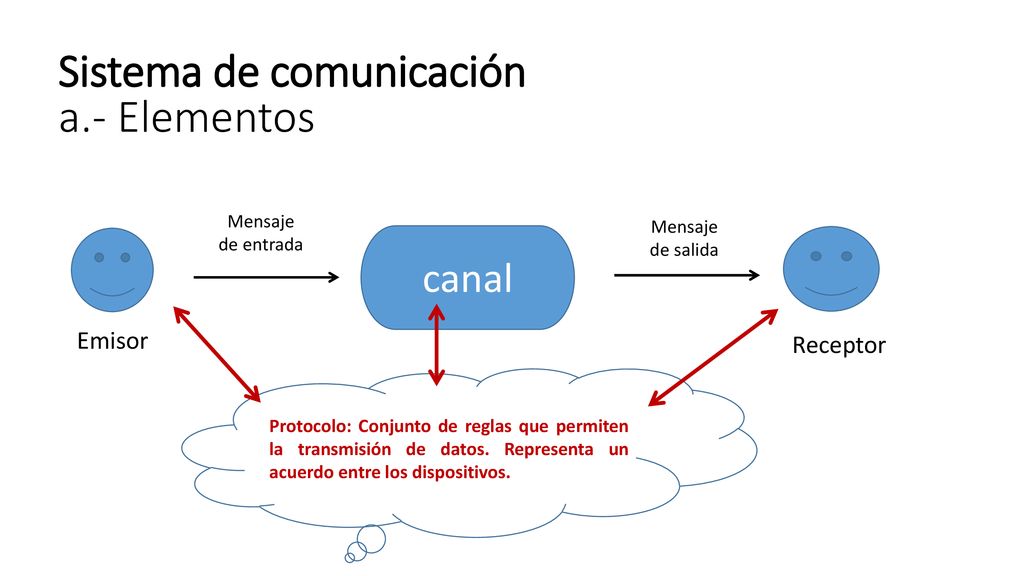

5 Sistema de comunicación a.- Elementos
Mensaje de entrada Mensaje de salida canal Emisor Receptor Protocolo: Conjunto de reglas que permiten la transmisión de datos. Representa un acuerdo entre los dispositivos.

6 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

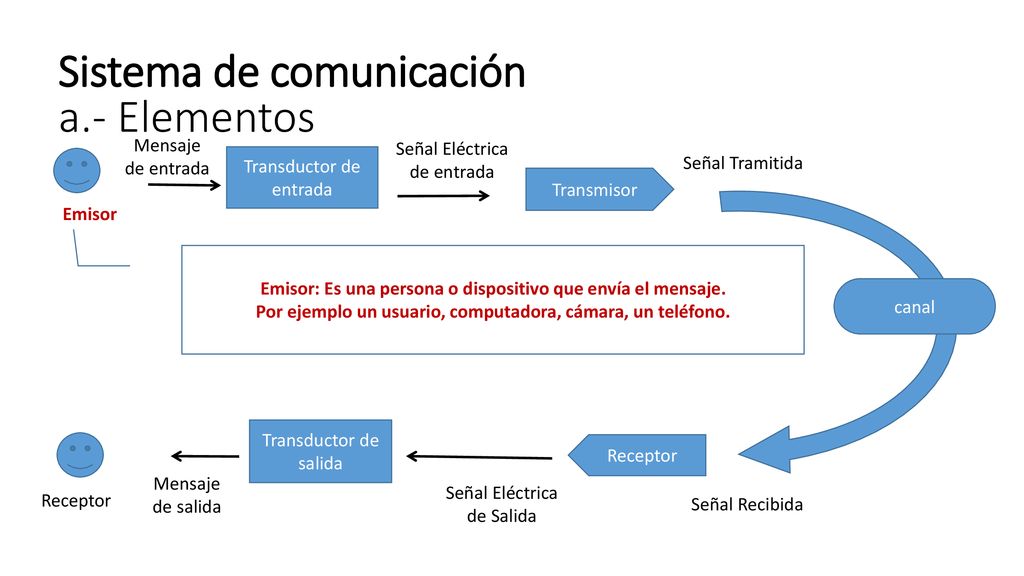

7 Sistema de comunicación a.- Elementos
Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Emisor: Es una persona o dispositivo que envía el mensaje. Por ejemplo un usuario, computadora, cámara, un teléfono. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

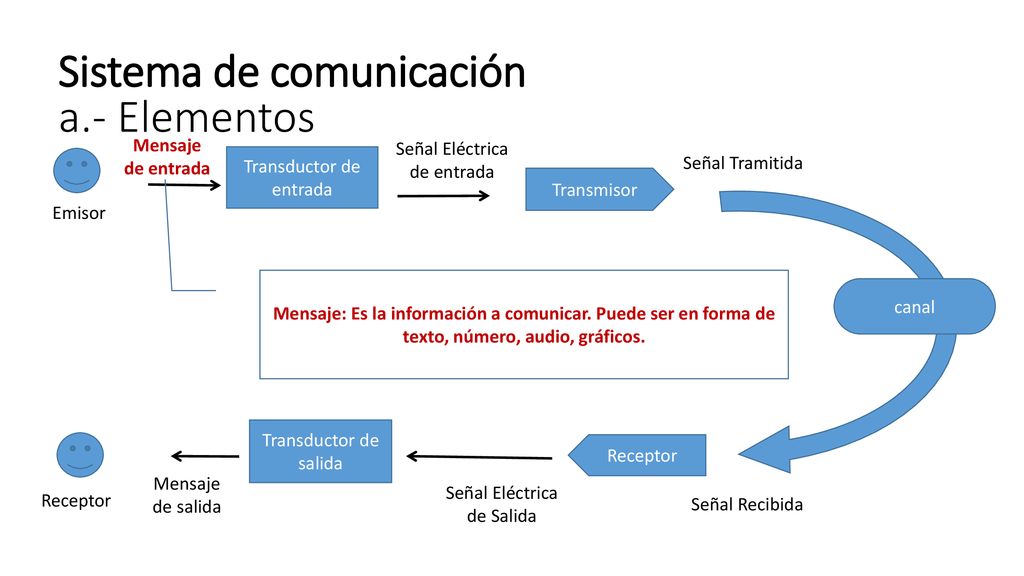

8 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Mensaje: Es la información a comunicar. Puede ser en forma de texto, número, audio, gráficos. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

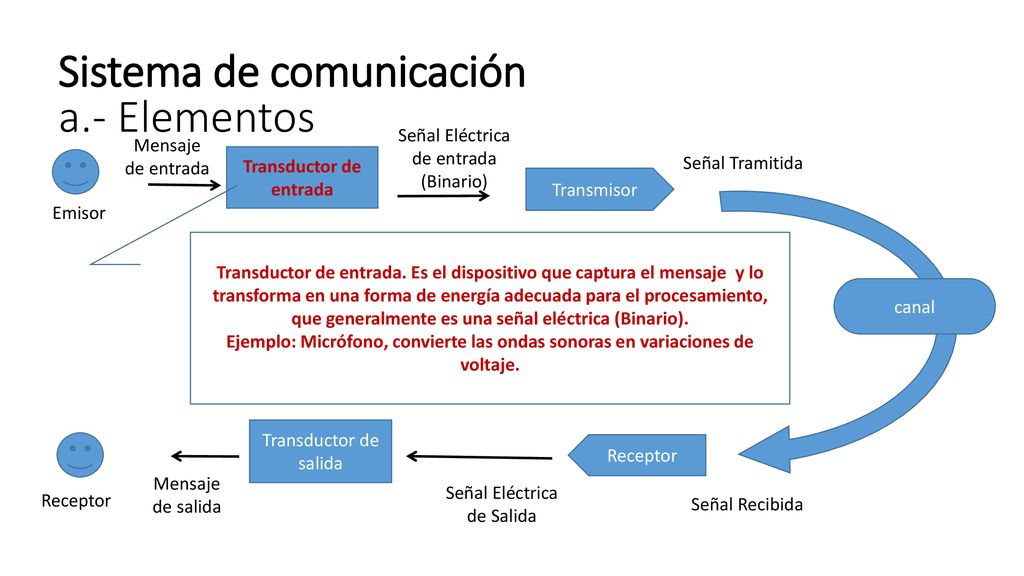

9 Transductor de entrada
Sistema de comunicación a.- Elementos Señal Eléctrica de entrada (Binario) Mensaje de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Transductor de entrada. Es el dispositivo que captura el mensaje y lo transforma en una forma de energía adecuada para el procesamiento, que generalmente es una señal eléctrica (Binario). Ejemplo: Micrófono, convierte las ondas sonoras en variaciones de voltaje. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

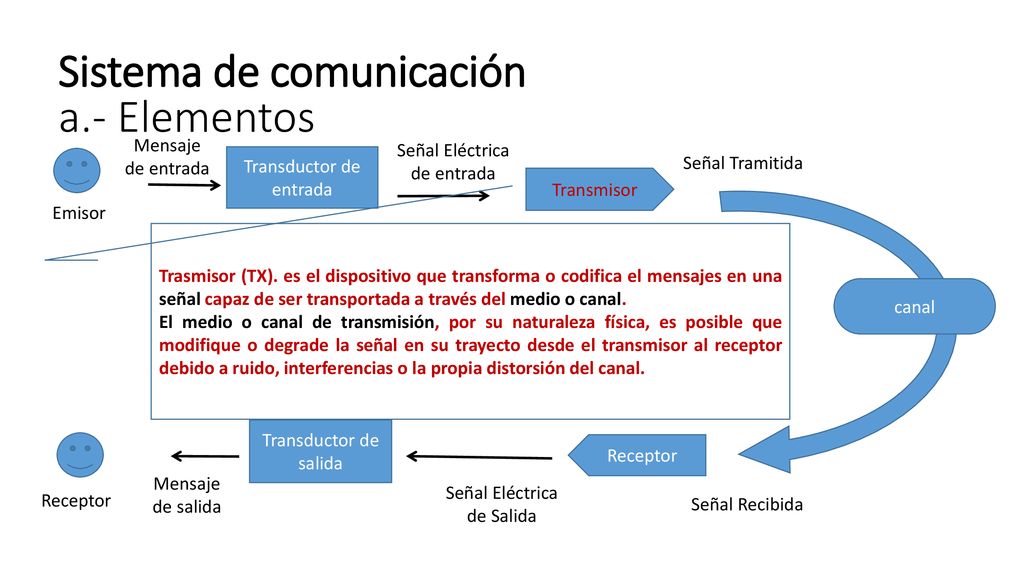

10 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Trasmisor (TX). es el dispositivo que transforma o codifica el mensajes en una señal capaz de ser transportada a través del medio o canal. El medio o canal de transmisión, por su naturaleza física, es posible que modifique o degrade la señal en su trayecto desde el transmisor al receptor debido a ruido, interferencias o la propia distorsión del canal. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

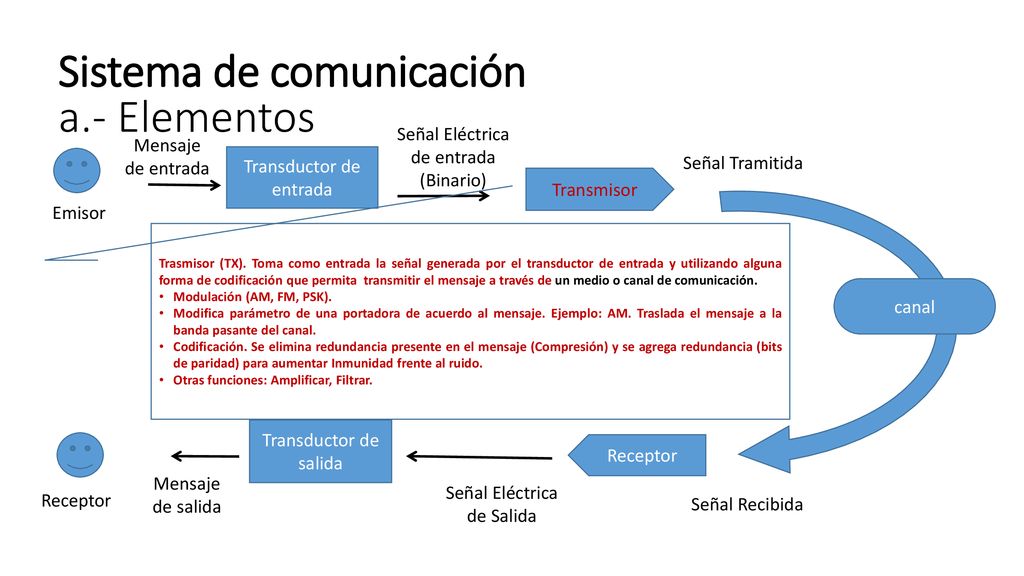

11 Transductor de entrada
Sistema de comunicación a.- Elementos Señal Eléctrica de entrada (Binario) Mensaje de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Trasmisor (TX). Toma como entrada la señal generada por el transductor de entrada y utilizando alguna forma de codificación que permita transmitir el mensaje a través de un medio o canal de comunicación. Modulación (AM, FM, PSK). Modifica parámetro de una portadora de acuerdo al mensaje. Ejemplo: AM. Traslada el mensaje a la banda pasante del canal. Codificación. Se elimina redundancia presente en el mensaje (Compresión) y se agrega redundancia (bits de paridad) para aumentar Inmunidad frente al ruido. Otras funciones: Amplificar, Filtrar. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

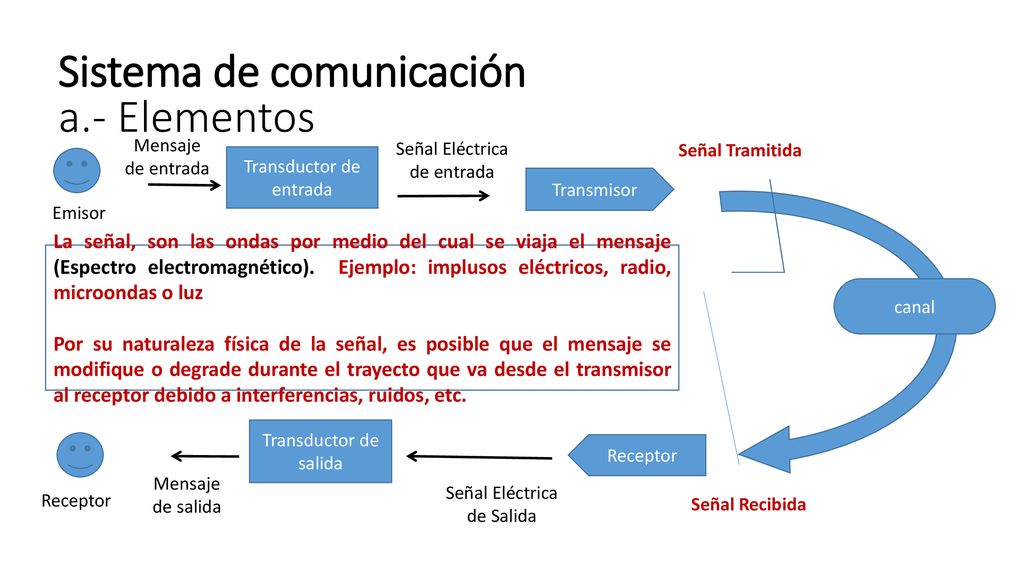

12 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Señal Tramitida Transductor de entrada Transmisor Emisor La señal, son las ondas por medio del cual se viaja el mensaje (Espectro electromagnético). Ejemplo: implusos eléctricos, radio, microondas o luz Por su naturaleza física de la señal, es posible que el mensaje se modifique o degrade durante el trayecto que va desde el transmisor al receptor debido a interferencias, ruidos, etc. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

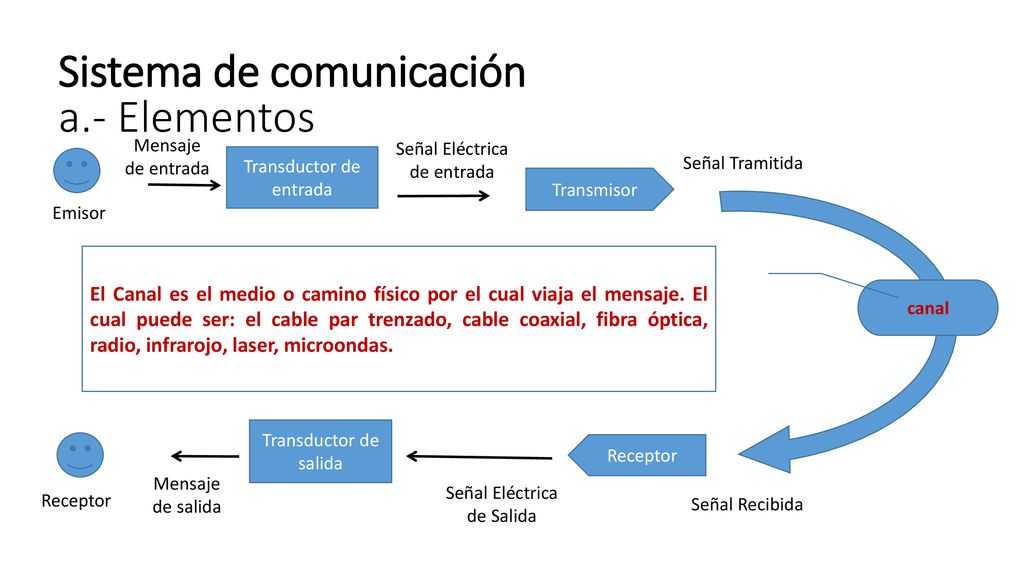

13 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor El Canal es el medio o camino físico por el cual viaja el mensaje. El cual puede ser: el cable par trenzado, cable coaxial, fibra óptica, radio, infrarojo, laser, microondas. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

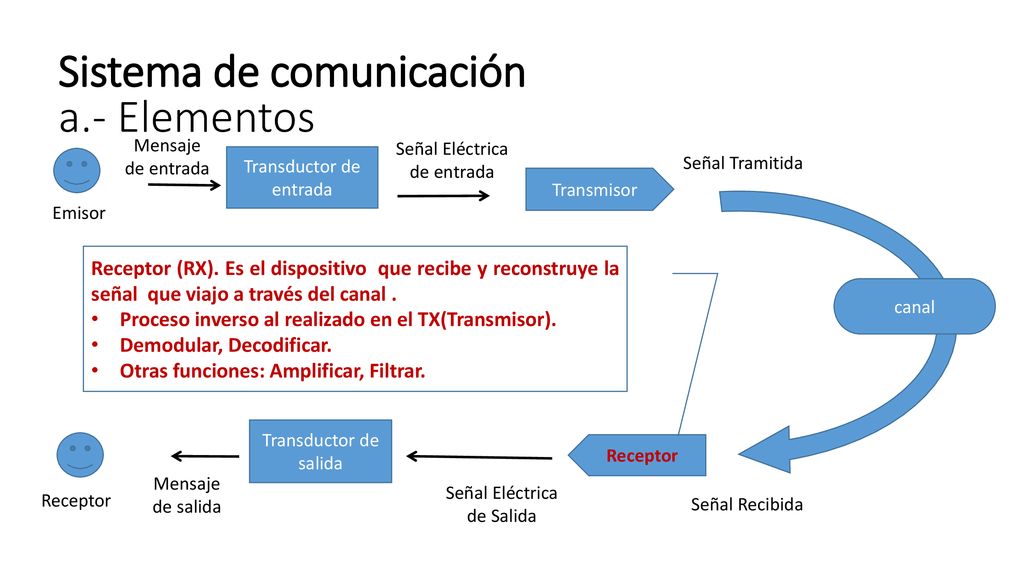

14 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Receptor (RX). Es el dispositivo que recibe y reconstruye la señal que viajo a través del canal . Proceso inverso al realizado en el TX(Transmisor). Demodular, Decodificar. Otras funciones: Amplificar, Filtrar. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

15 Transductor de entrada

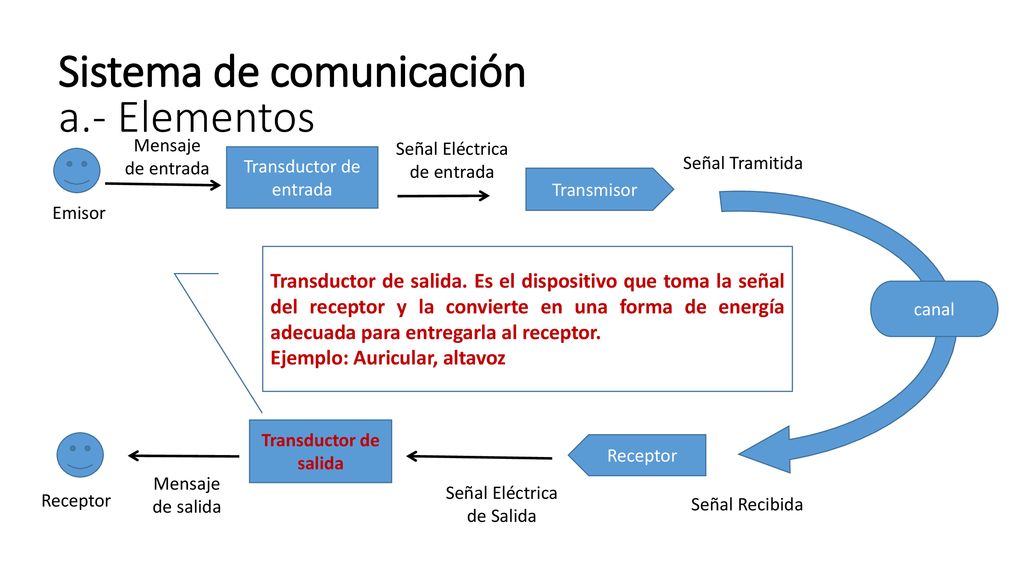

Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Transductor de salida. Es el dispositivo que toma la señal del receptor y la convierte en una forma de energía adecuada para entregarla al receptor. Ejemplo: Auricular, altavoz canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

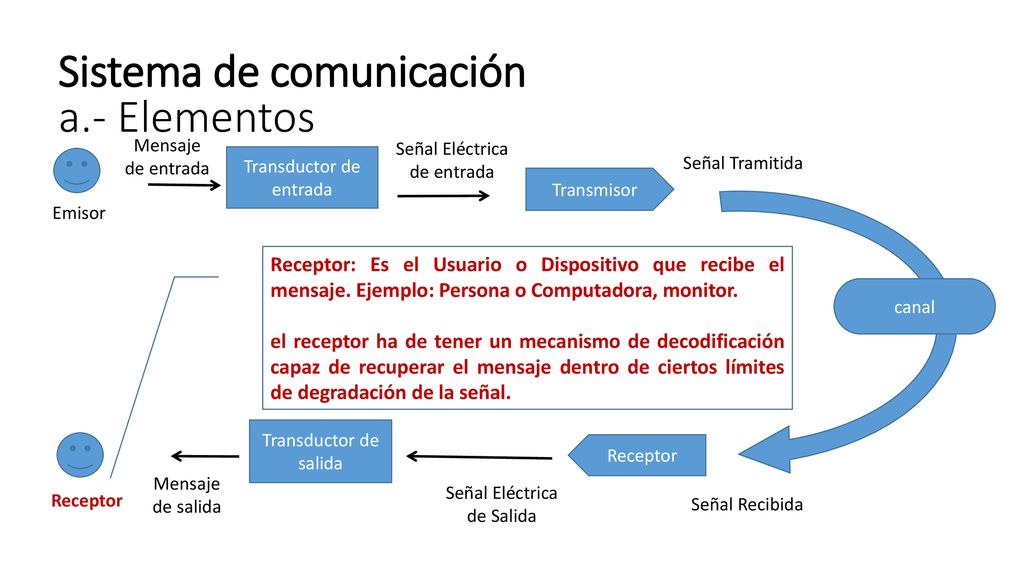

16 Transductor de entrada
Sistema de comunicación a.- Elementos Mensaje de entrada Señal Eléctrica de entrada Transductor de entrada Señal Tramitida Transmisor Emisor Receptor: Es el Usuario o Dispositivo que recibe el mensaje. Ejemplo: Persona o Computadora, monitor. el receptor ha de tener un mecanismo de decodificación capaz de recuperar el mensaje dentro de ciertos límites de degradación de la señal. canal Transductor de salida Receptor Mensaje de salida Señal Eléctrica de Salida Receptor Señal Recibida

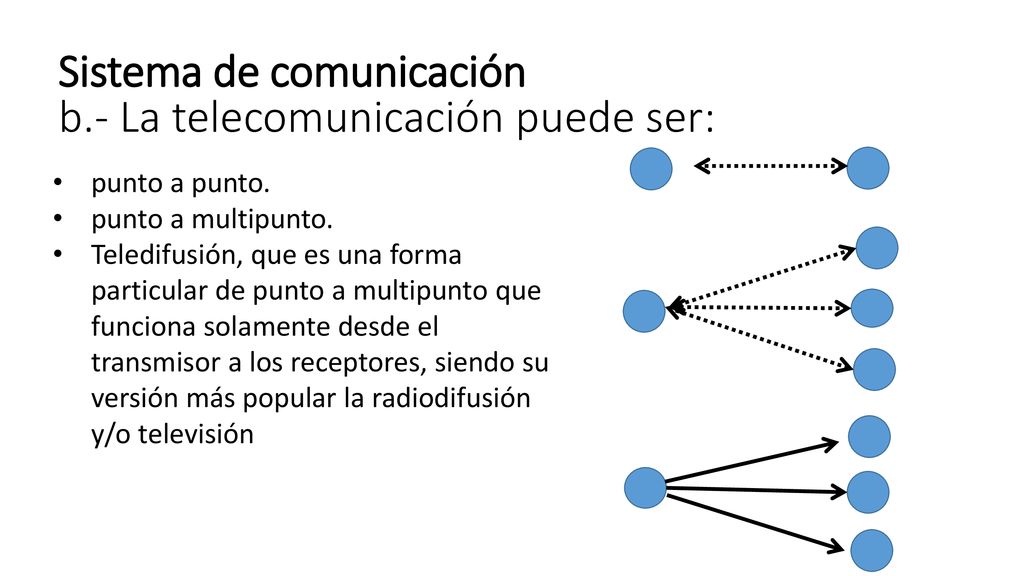

17 Sistema de comunicación b.- La telecomunicación puede ser:
punto a punto. punto a multipunto. Teledifusión, que es una forma particular de punto a multipunto que funciona solamente desde el transmisor a los receptores, siendo su versión más popular la radiodifusión y/o televisión

18 Sistema de comunicación c.- Debe ser
Confiable: Expresar un cierto grado de seguridad de que un dispositivo o sistema opera exitosamente en un ambiente específico durante un cierto período Eficiente:es la capacidad de hacer las cosas bien, la eficiencia comprende y un sistema de pasos e instrucciones con los que se puede garantizar calidad en el producto final de cualquier tarea. Segura:

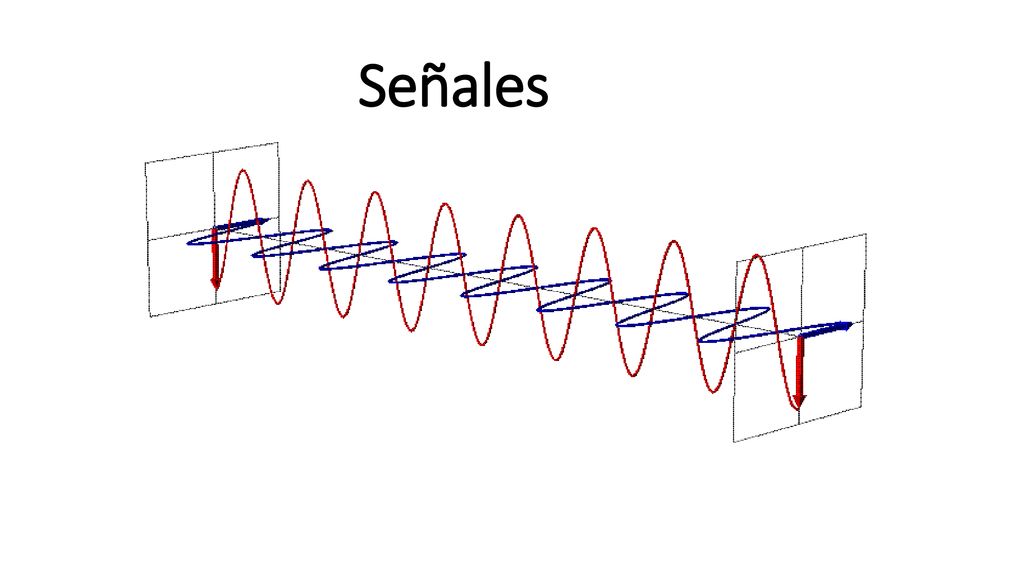

19 Señales

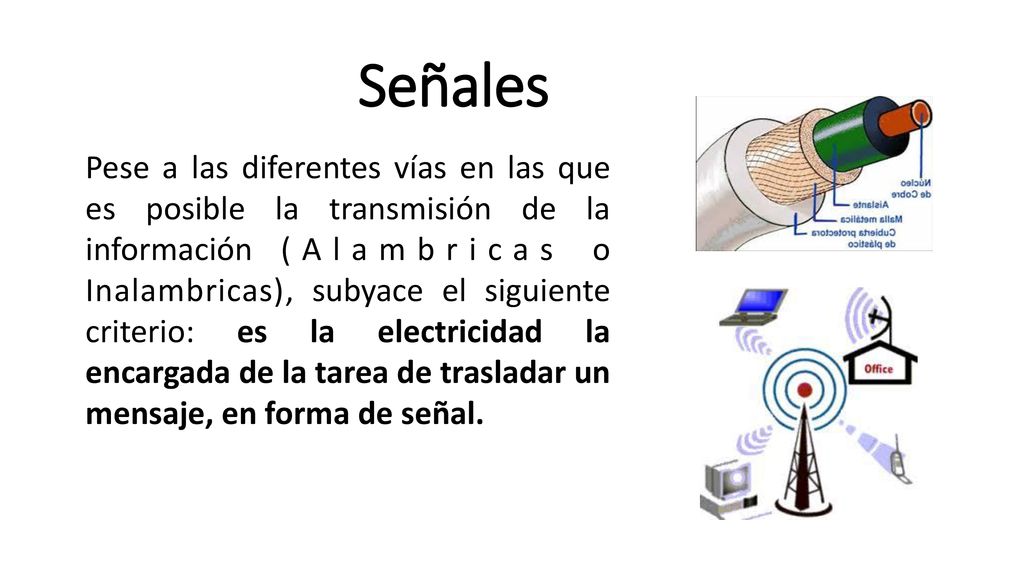

20 Señales Pese a las diferentes vías en las que es posible la transmisión de la información (Alambricas o Inalambricas), subyace el siguiente criterio: es la electricidad la encargada de la tarea de trasladar un mensaje, en forma de señal.

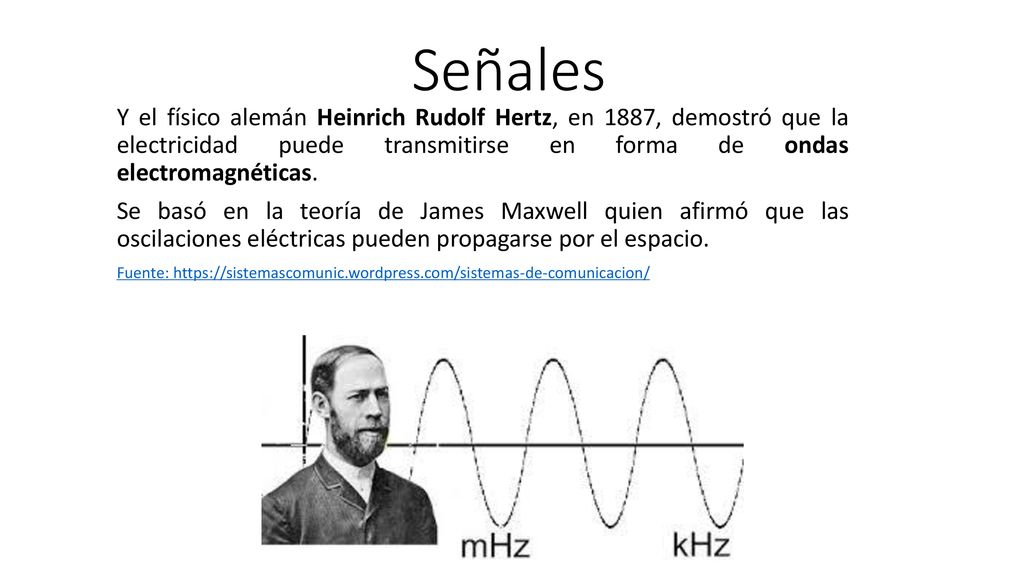

21 Señales Y el físico alemán Heinrich Rudolf Hertz, en 1887, demostró que la electricidad puede transmitirse en forma de ondas electromagnéticas. Se basó en la teoría de James Maxwell quien afirmó que las oscilaciones eléctricas pueden propagarse por el espacio. Fuente:

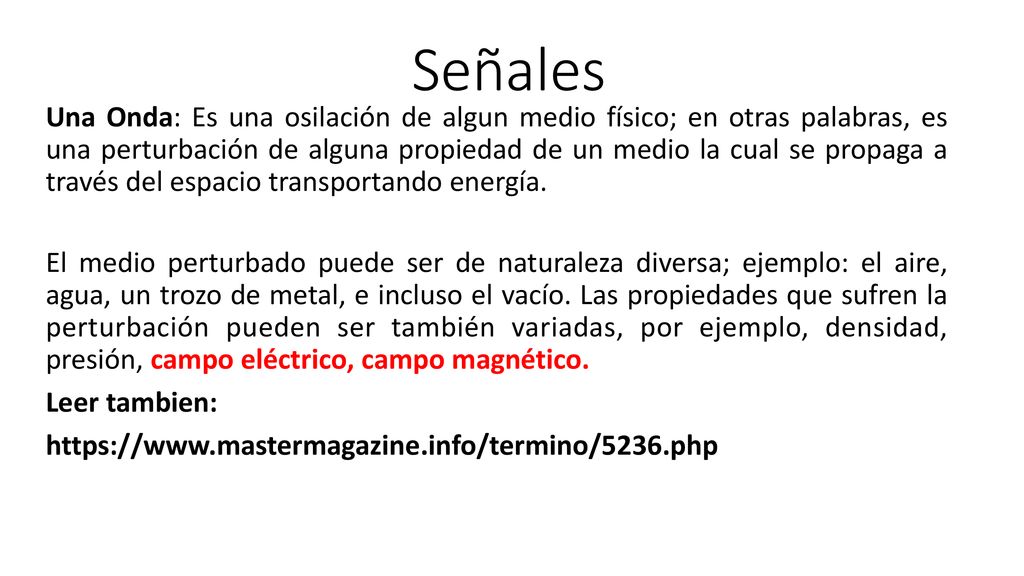

22 Señales Una Onda: Es una osilación de algun medio físico; en otras palabras, es una perturbación de alguna propiedad de un medio la cual se propaga a través del espacio transportando energía. El medio perturbado puede ser de naturaleza diversa; ejemplo: el aire, agua, un trozo de metal, e incluso el vacío. Las propiedades que sufren la perturbación pueden ser también variadas, por ejemplo, densidad, presión, campo eléctrico, campo magnético. Leer tambien:

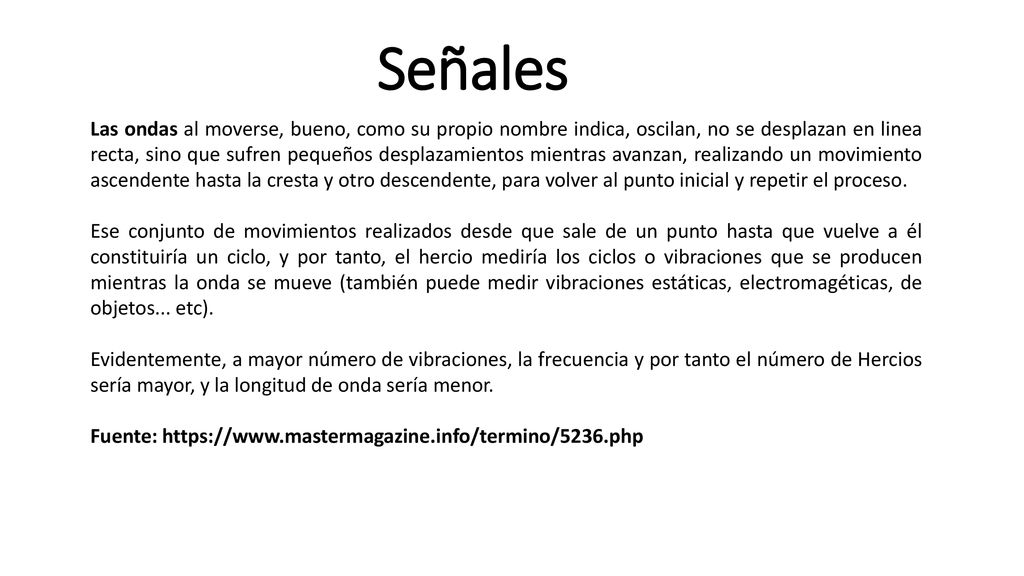

23 Señales Las ondas al moverse, bueno, como su propio nombre indica, oscilan, no se desplazan en linea recta, sino que sufren pequeños desplazamientos mientras avanzan, realizando un movimiento ascendente hasta la cresta y otro descendente, para volver al punto inicial y repetir el proceso. Ese conjunto de movimientos realizados desde que sale de un punto hasta que vuelve a él constituiría un ciclo, y por tanto, el hercio mediría los ciclos o vibraciones que se producen mientras la onda se mueve (también puede medir vibraciones estáticas, electromagéticas, de objetos... etc). Evidentemente, a mayor número de vibraciones, la frecuencia y por tanto el número de Hercios sería mayor, y la longitud de onda sería menor. Fuente:

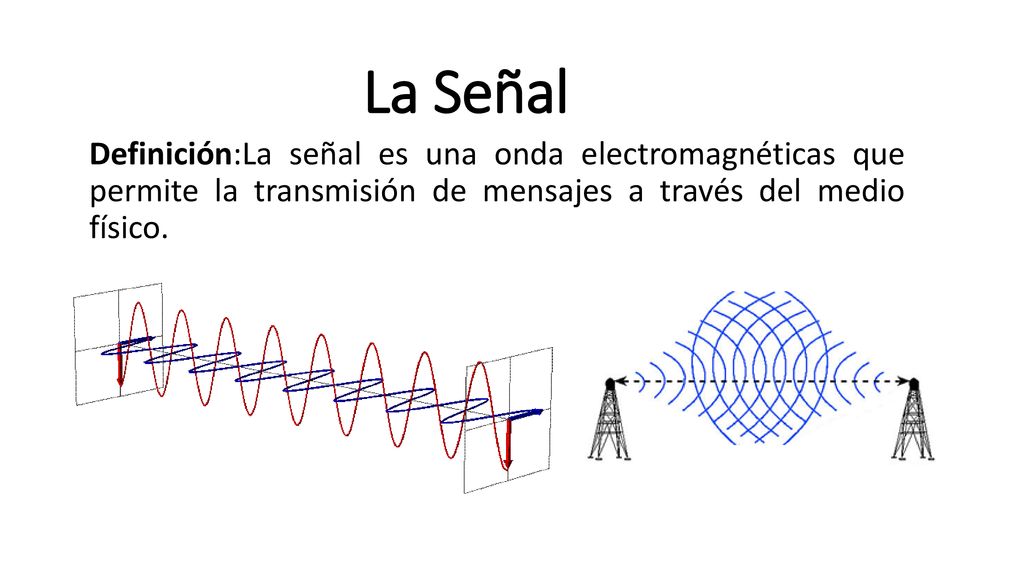

24 La Señal Definición:La señal es una onda electromagnéticas que permite la transmisión de mensajes a través del medio físico.

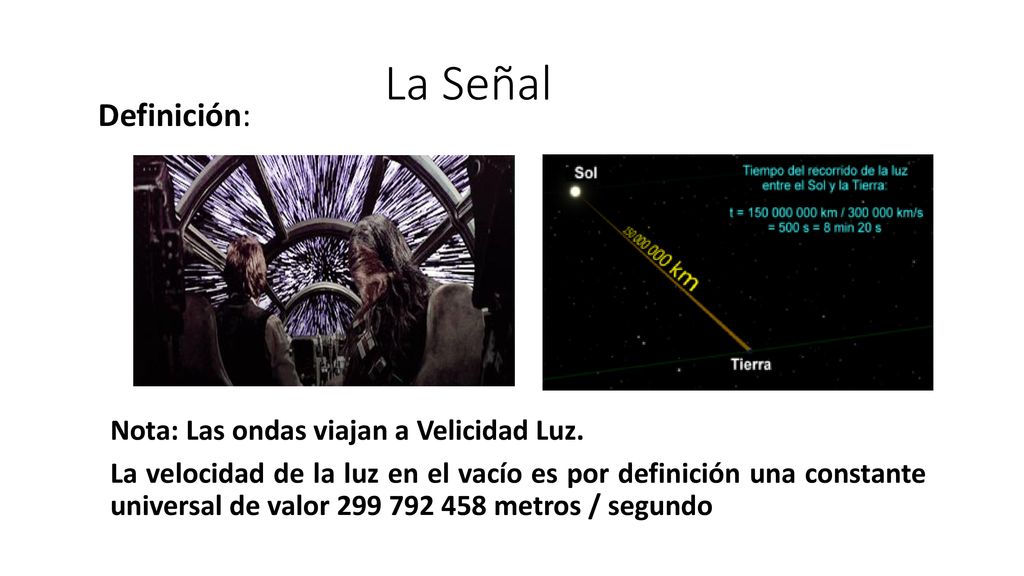

25 La Señal Definición: Nota: Las ondas viajan a Velicidad Luz.
La velocidad de la luz en el vacío es por definición una constante universal de valor metros / segundo

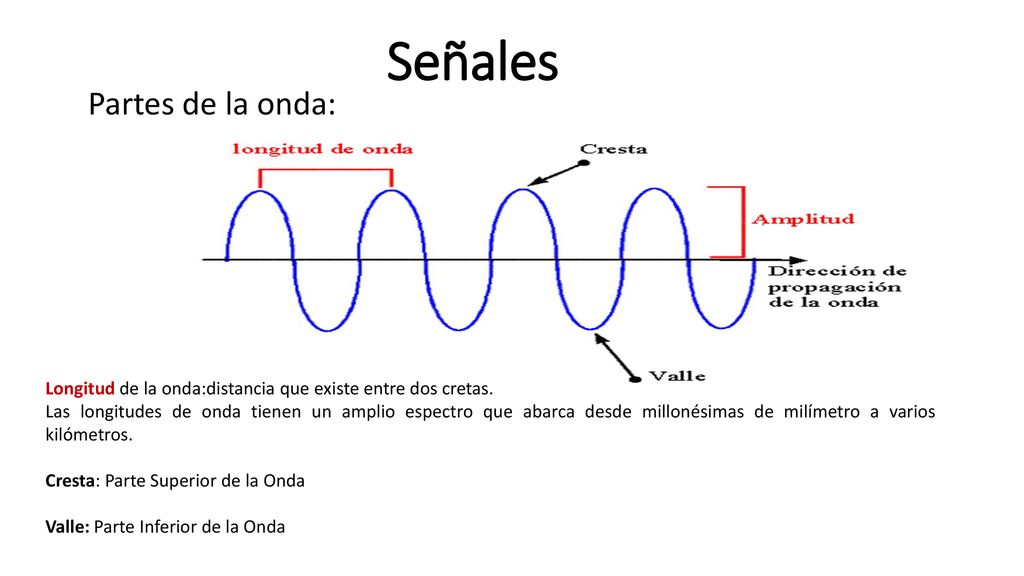

26 Señales Partes de la onda:
Longitud de la onda:distancia que existe entre dos cretas. Las longitudes de onda tienen un amplio espectro que abarca desde millonésimas de milímetro a varios kilómetros. Cresta: Parte Superior de la Onda Valle: Parte Inferior de la Onda

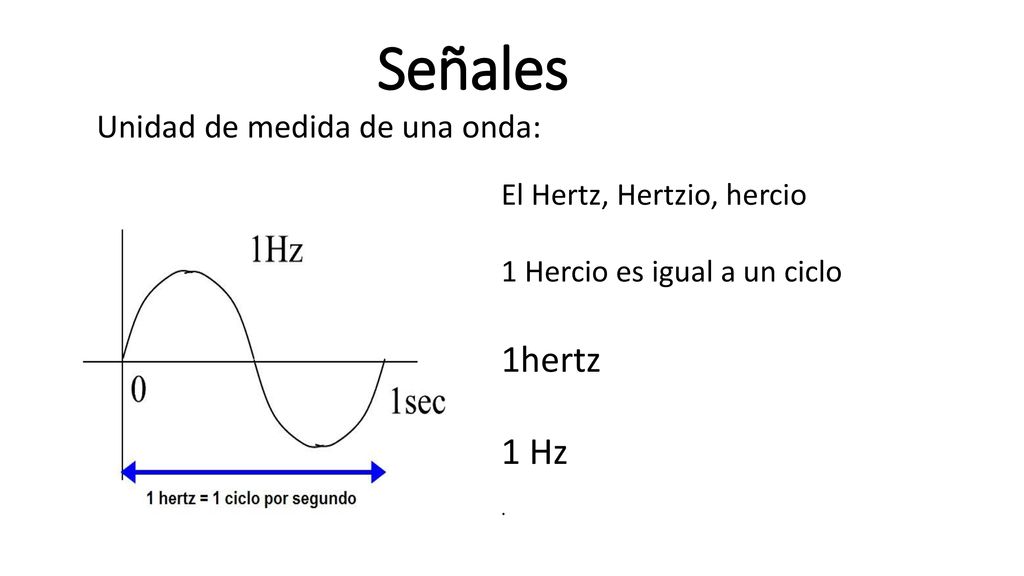

27 Unidad de medida de una onda:
Señales Unidad de medida de una onda: El Hertz, Hertzio, hercio 1 Hercio es igual a un ciclo 1hertz 1 Hz .

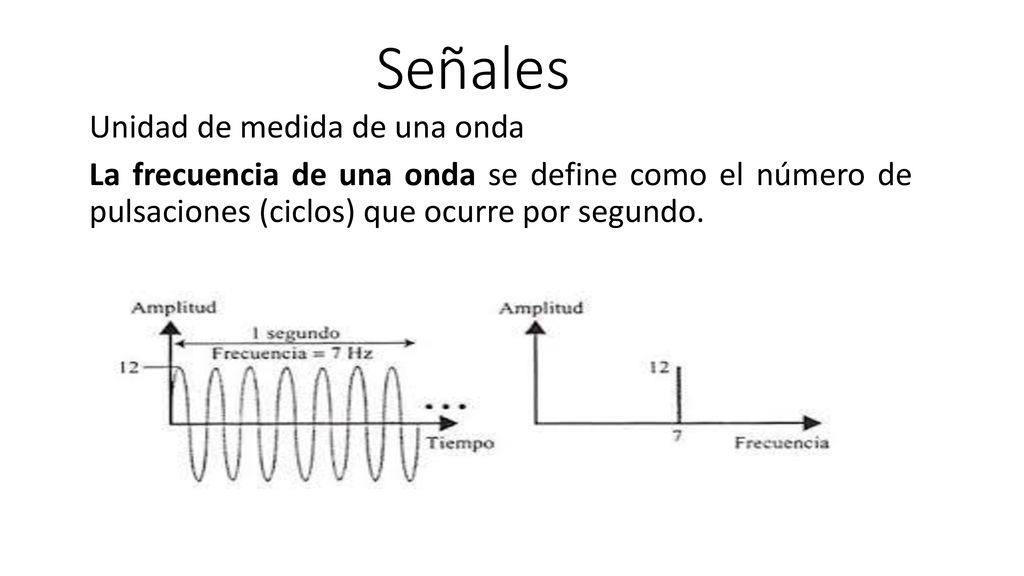

28 Señales Unidad de medida de una onda
La frecuencia de una onda se define como el número de pulsaciones (ciclos) que ocurre por segundo.

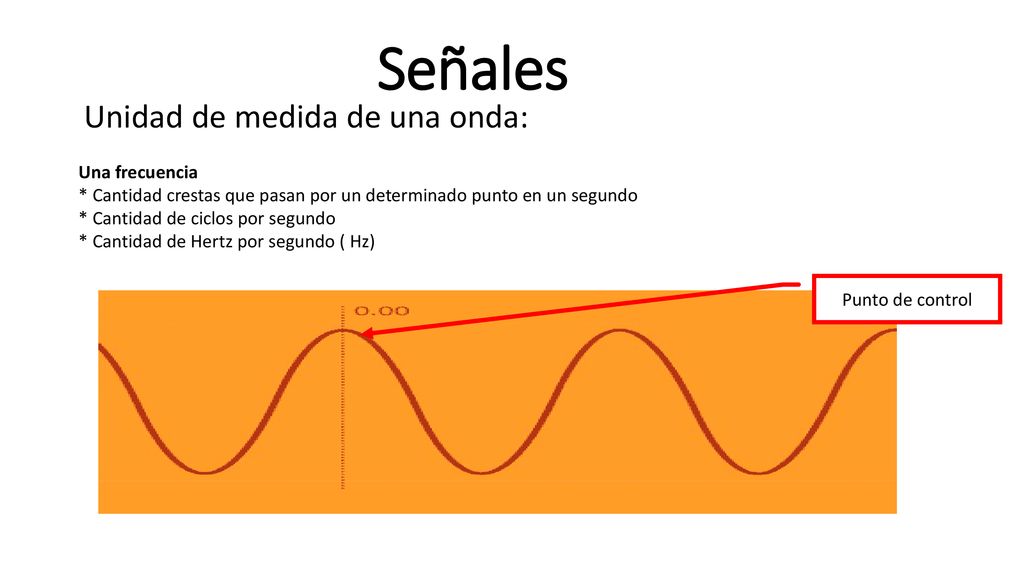

29 Unidad de medida de una onda:
Señales Unidad de medida de una onda: Una frecuencia * Cantidad crestas que pasan por un determinado punto en un segundo * Cantidad de ciclos por segundo * Cantidad de Hertz por segundo ( Hz) Punto de control

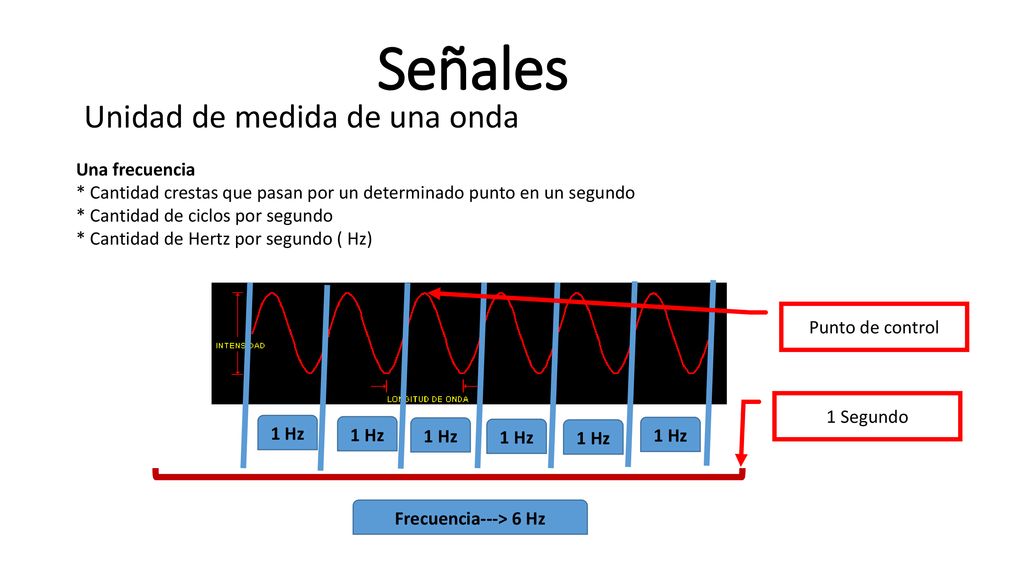

30 Unidad de medida de una onda
Señales Unidad de medida de una onda Una frecuencia * Cantidad crestas que pasan por un determinado punto en un segundo * Cantidad de ciclos por segundo * Cantidad de Hertz por segundo ( Hz) Punto de control 1 Segundo 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz Frecuencia---> 6 Hz

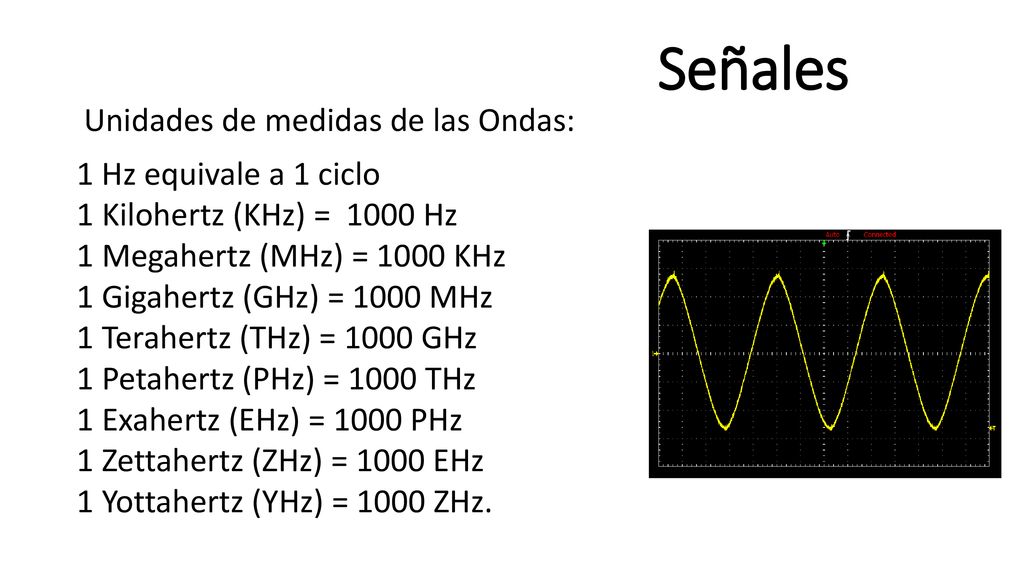

31 Unidades de medidas de las Ondas:
Señales Unidades de medidas de las Ondas: 1 Hz equivale a 1 ciclo 1 Kilohertz (KHz) = Hz 1 Megahertz (MHz) = 1000 KHz 1 Gigahertz (GHz) = 1000 MHz 1 Terahertz (THz) = 1000 GHz 1 Petahertz (PHz) = 1000 THz 1 Exahertz (EHz) = 1000 PHz 1 Zettahertz (ZHz) = 1000 EHz 1 Yottahertz (YHz) = 1000 ZHz.

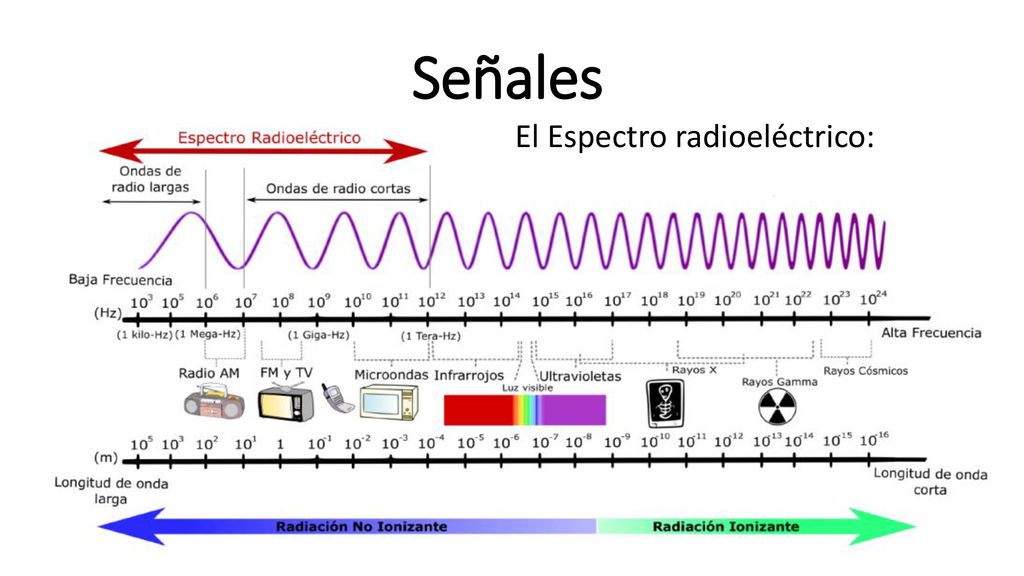

32 El Espectro radioeléctrico:
Señales El Espectro radioeléctrico:

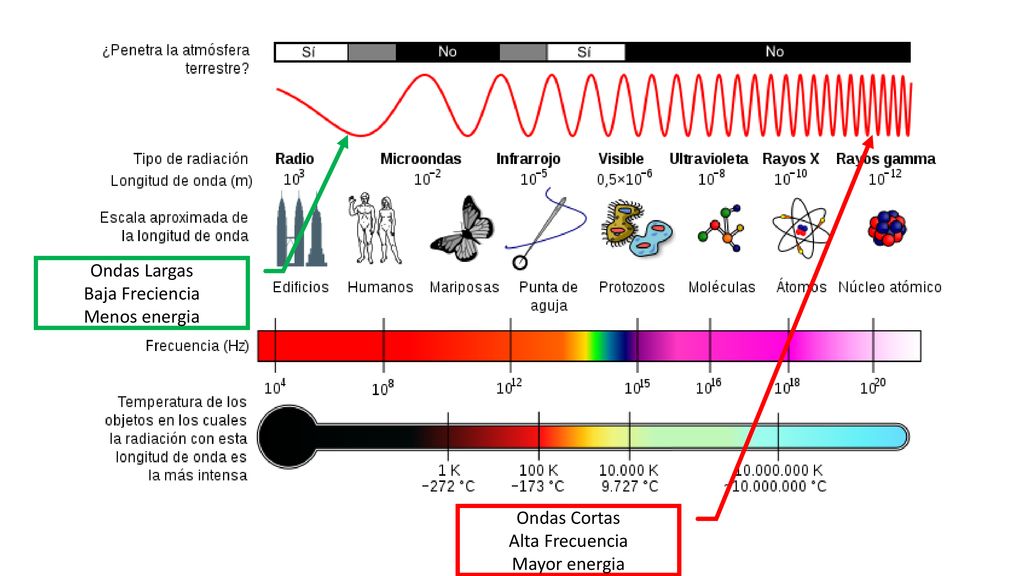

33 Ondas Largas Baja Freciencia Menos energia Ondas Cortas Alta Frecuencia Mayor energia

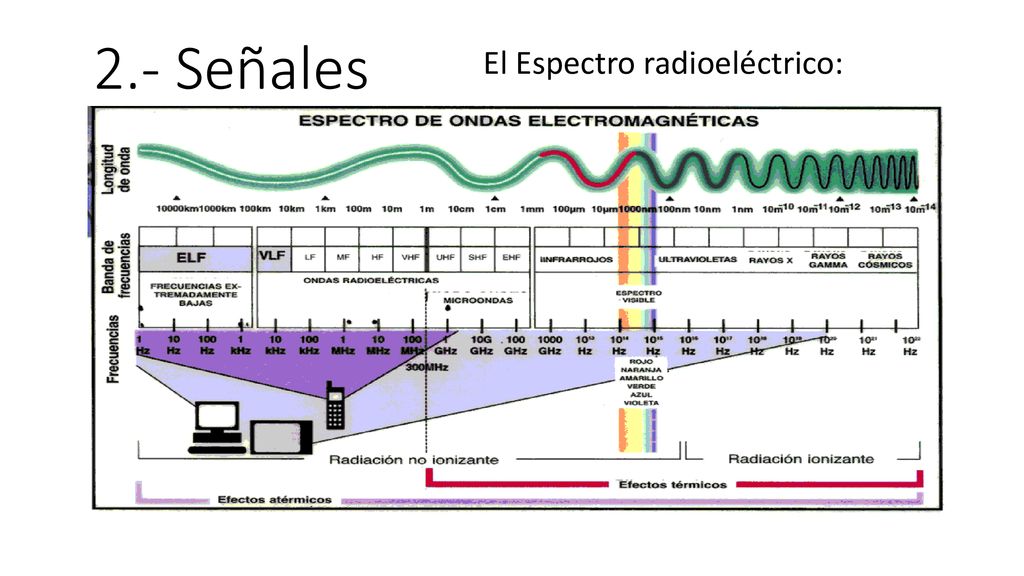

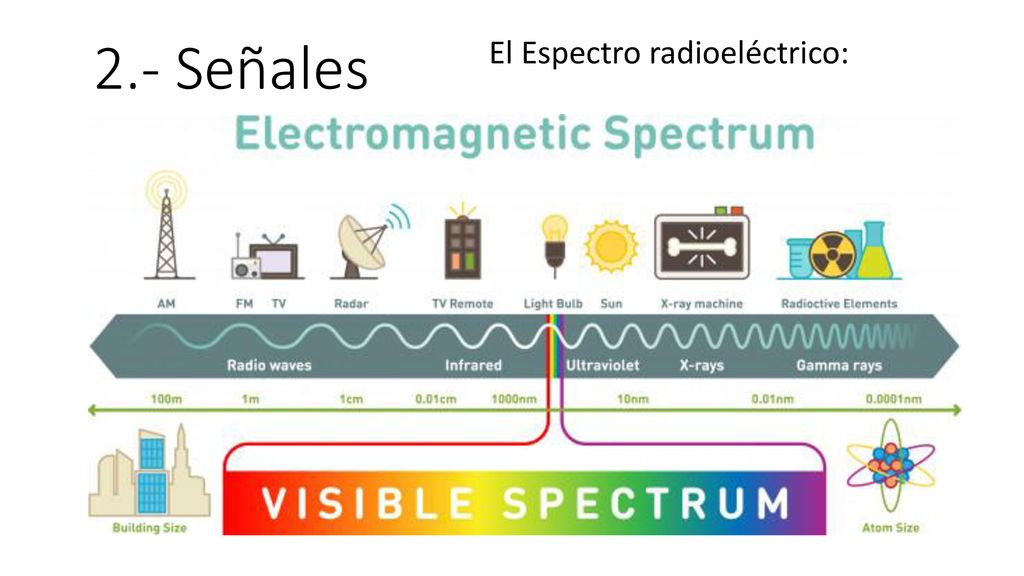

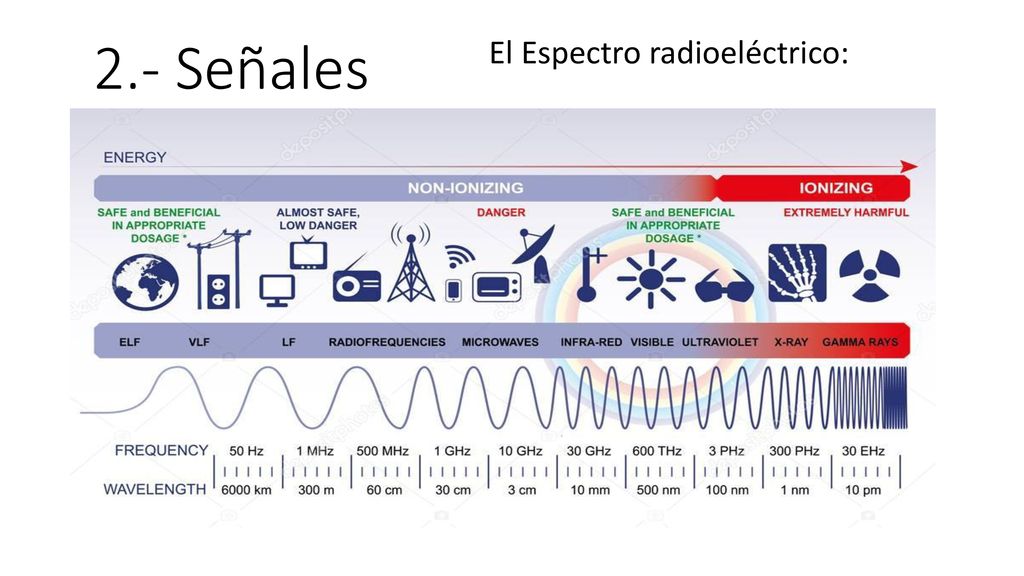

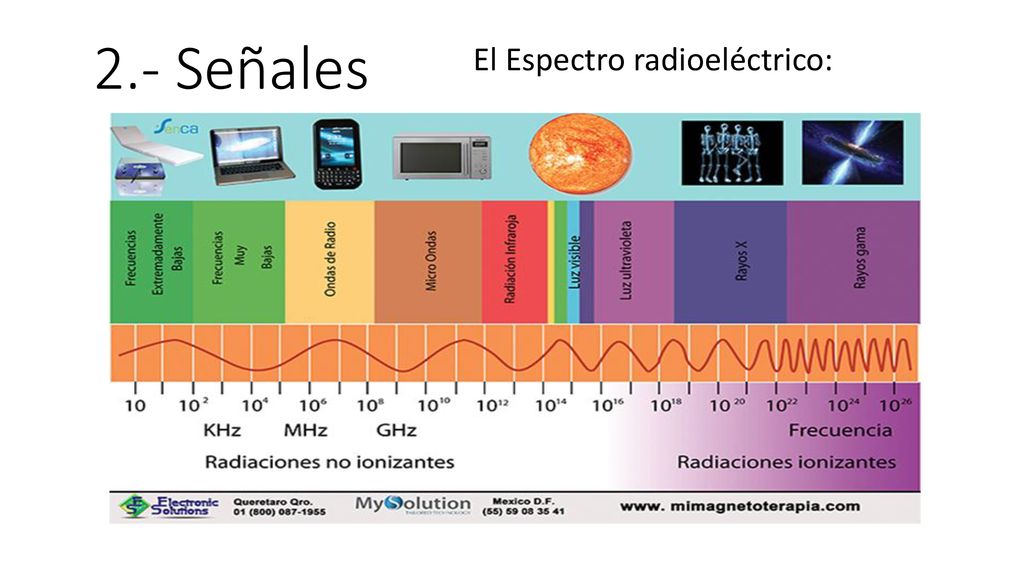

34 El Espectro radioeléctrico:
2.- Señales El Espectro radioeléctrico:

35 El Espectro radioeléctrico:
2.- Señales El Espectro radioeléctrico:

36 El Espectro radioeléctrico:
2.- Señales El Espectro radioeléctrico: Espector Visible al ojo humano: desde los 400nm a los 700n m Nota: El nanómetro equivale a una mil millonésima parte de un metro (1 nm = 10−9 m) o a la millonésima parte de un milímetro.

37 El Espectro radioeléctrico:
2.- Señales El Espectro radioeléctrico:

38 El Espectro radioeléctrico:
2.- Señales El Espectro radioeléctrico:

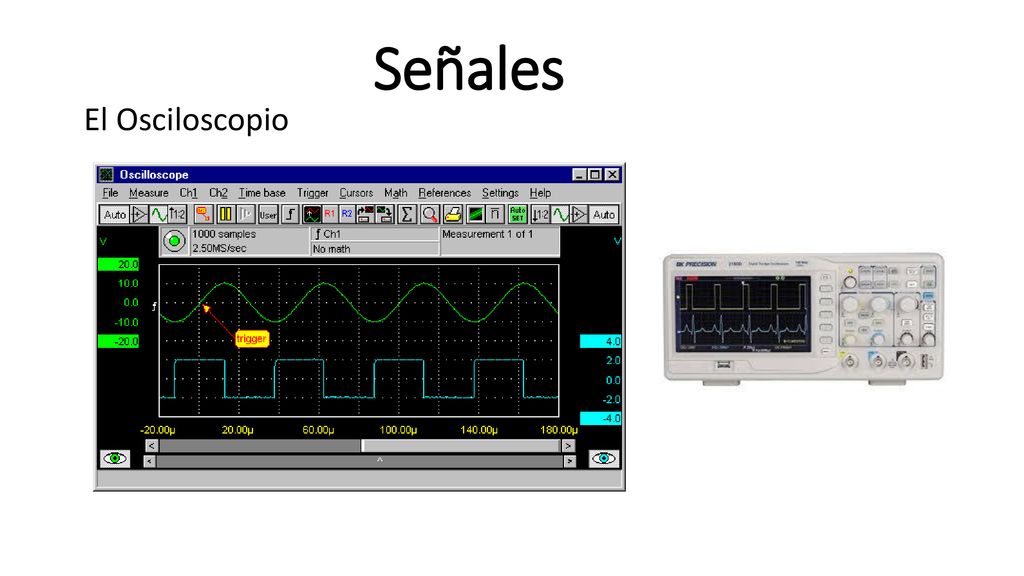

39 Señales El Osciloscopio

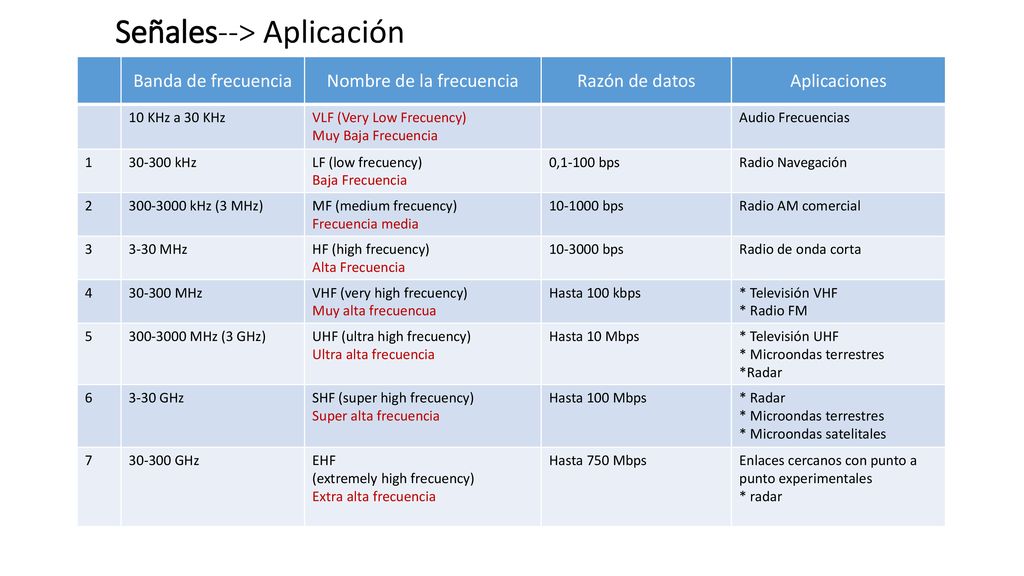

40 Señales--> Aplicación
Banda de frecuencia Nombre de la frecuencia Razón de datos Aplicaciones 10 KHz a 30 KHz VLF (Very Low Frecuency) Muy Baja Frecuencia Audio Frecuencias 1 kHz LF (low frecuency) Baja Frecuencia 0,1-100 bps Radio Navegación 2 kHz (3 MHz) MF (medium frecuency) Frecuencia media bps Radio AM comercial 3 3-30 MHz HF (high frecuency) Alta Frecuencia bps Radio de onda corta 4 MHz VHF (very high frecuency) Muy alta frecuencua Hasta 100 kbps * Televisión VHF * Radio FM 5 MHz (3 GHz) UHF (ultra high frecuency) Ultra alta frecuencia Hasta 10 Mbps * Televisión UHF * Microondas terrestres *Radar 6 3-30 GHz SHF (super high frecuency) Super alta frecuencia Hasta 100 Mbps * Radar * Microondas satelitales 7 GHz EHF (extremely high frecuency) Extra alta frecuencia Hasta 750 Mbps Enlaces cercanos con punto a punto experimentales * radar

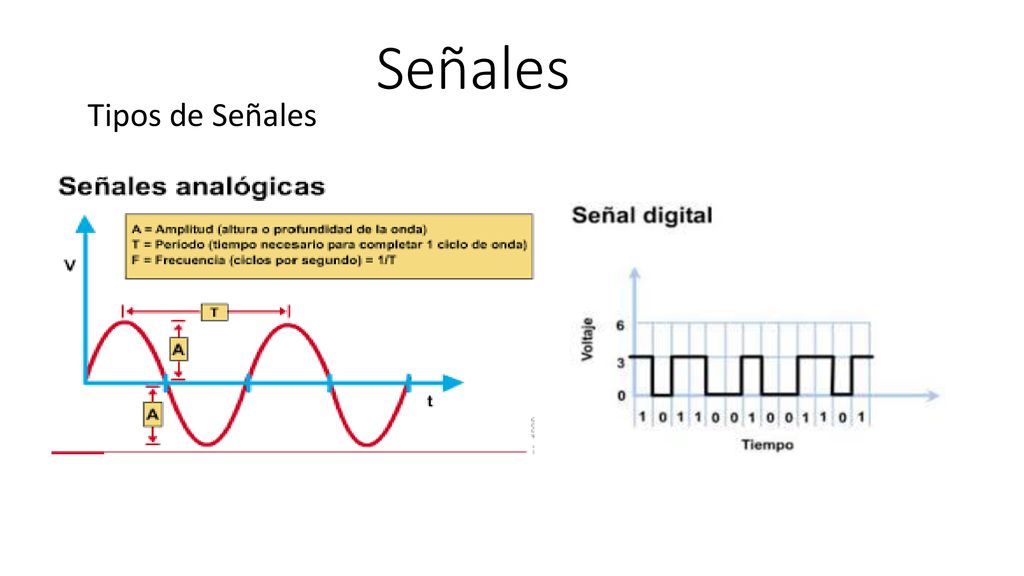

41 Señales Tipos de Señales

42 Señales Tipos de Señales

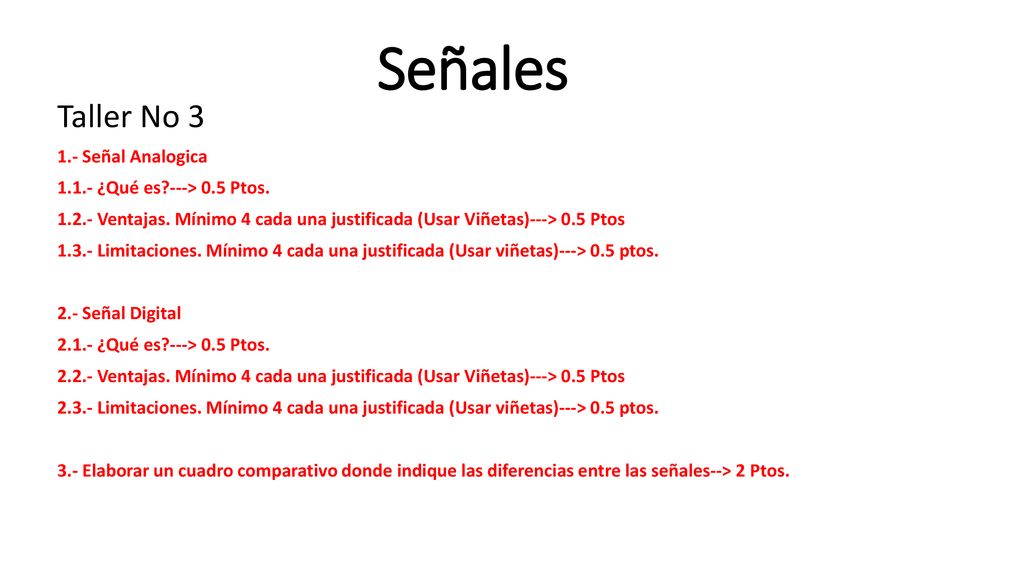

43 Señales Taller No 3 1.- Señal Analogica
1.1.- ¿Qué es?---> 0.5 Ptos. 1.2.- Ventajas. Mínimo 4 cada una justificada (Usar Viñetas)---> 0.5 Ptos 1.3.- Limitaciones. Mínimo 4 cada una justificada (Usar viñetas)---> 0.5 ptos. 2.- Señal Digital 2.1.- ¿Qué es?---> 0.5 Ptos. 2.2.- Ventajas. Mínimo 4 cada una justificada (Usar Viñetas)---> 0.5 Ptos 2.3.- Limitaciones. Mínimo 4 cada una justificada (Usar viñetas)---> 0.5 ptos. 3.- Elaborar un cuadro comparativo donde indique las diferencias entre las señales--> 2 Ptos.

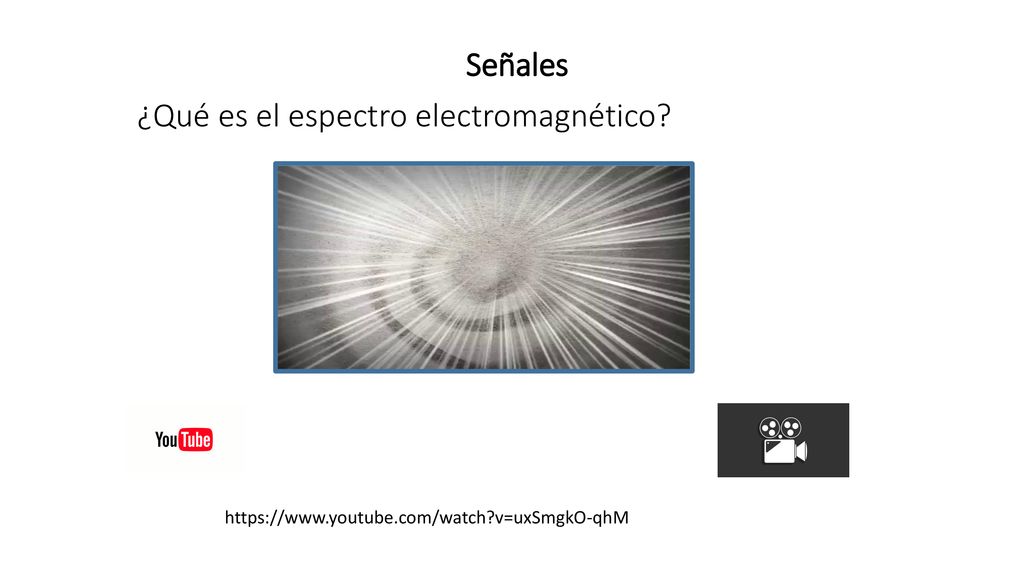

44 ¿Qué es el espectro electromagnético?
Señales ¿Qué es el espectro electromagnético?

45 Espectro electromagnético---> Nasa 01
Señales Espectro electromagnético---> Nasa 01 Espectro_electromagnetico_nasa01---> Introducción

46 Espectro electromagnético---> Nasa 02
Señales Espectro electromagnético---> Nasa 02 Espectro_electromagnético_nasa02---> ondas de radio

47 Espectro electromagnético---> Nasa 03
Señales Espectro electromagnético---> Nasa 03 Espectro_electromagnético_nasa03---> Microondas

48 Espectro electromagnético---> Nasa 04
Señales Espectro electromagnético---> Nasa 04 Espectro_electromagnético_nasa04---> Infrarojo

49 Espectro electromagnético---> Nasa 05
Señales Espectro electromagnético---> Nasa 05 Espectro_electromagnético_nasa05---> Luz Visible

50 Espectro electromagnético---> Nasa 06
Señales Espectro electromagnético---> Nasa 06 Espectro_electromagnético_nasa06---> Ondas Ultravioleta

51 Espectro electromagnético---> Nasa 07
Señales Espectro electromagnético---> Nasa 07 Espectro_electromagnético_nasa07---> Rayos X

52 Espectro electromagnético---> Nasa 08
Señales Espectro electromagnético---> Nasa 08 Espectro_electromagnetico_nasa08---> Rayos Gamma

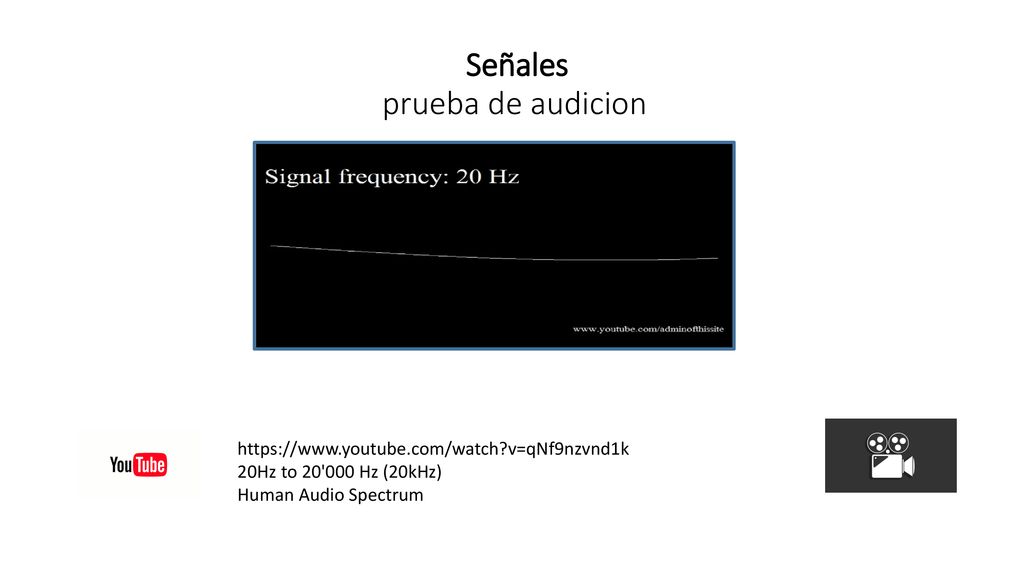

53 Señales prueba de audicion https://www.youtube.com/watch?v=qNf9nzvnd1k
20Hz to 20'000 Hz (20kHz) Human Audio Spectrum

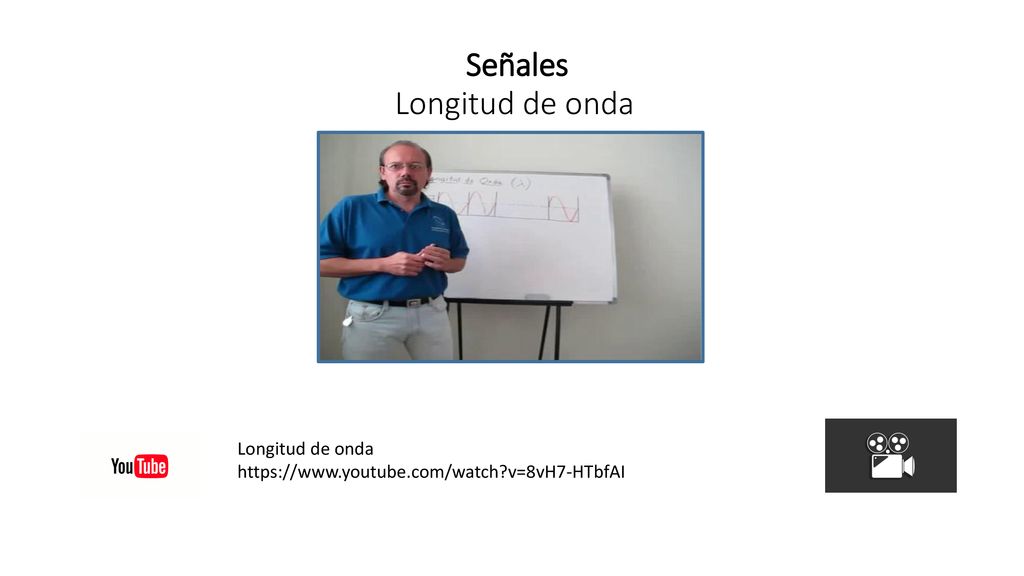

54 Señales Longitud de onda Longitud de onda

55 Hedy Lamarr (Eva María Kiesler) 1938 - 1950
Secretos de guerra en Hollywood Hedwig Eva Marie Kiesler, mejor conocida por su nombre artístico, Hedy Lamarr, era una joven actriz considerada la mujer más bella del mundo. En 1933 la obligaron a casarse con Friedrich Mandl, fiel seguidor de Adolfo Hitler y su principal proveedor de armas durante la Segunda Guerra Mundial. Mandl mantenía a Hedy encerrada. Para tolerar su situación, Hedy decidió retomar la carrera de ingeniería, que había abandonado unos años antes.

56 Hedy Lamarr (Eva María Kiesler) 1938 - 1950
Más tarde consiguió escapar a Estados Unidos, y le entregó al ejército de ese país valiosa información secreta que había obtenido de los amigos militares de su esposo. Por entonces existía un grave problema de interferencia en las comunicaciones: los enemigos interceptaban fácilmente información importante, como la posición de barcos o tropas. Hedy se enteró del problema y le pidió ayuda al músico y compositor George Antheil. Juntos desarrollaron un sistema de comunicación secreta que permitió teledirigir torpedos mediante ondas de radio, sin correr el riesgo de que la información fuera robada. Gracias a lo que hoy se conoce como “salto de frecuencia”, la información se “mueve” de un lugar a otro para que sea “difícil atraparla”; es como cambiar constantemente la estación de radio para que nadie sepa que canción escuchas.

57 Hedy Lamarr (Eva María Kiesler) 1938 - 1950
Hedy regaló su invento al ejército de Estados unidos, pero éste no lo usó, y prefirió usar su fama y su belleza para recaudar dinero para la guerra. Su tecnología fue aprovechada muchos años después; con algunas modificaciones sirvió como base para aplicaciones como la red WiFi, el sistema de navegación satelital GPS y la comunicación inalámbrica Bluetooth. Hedy Lamarr y George Antheil ganaron el Premio Pionero, y Hedy se convirtió en la primera mujer en recibir el premio Bulbie. También entró al Salón de la Fama de los Inventores, Hedwig Eva Kiesler falleció el 19 de enero del 2000 a los 86 años, en Orlando, Florida. Fuente--->

58 Gracias por su asistencia
