ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

Presentación del tema: "ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN"— Transcripción de la presentación:

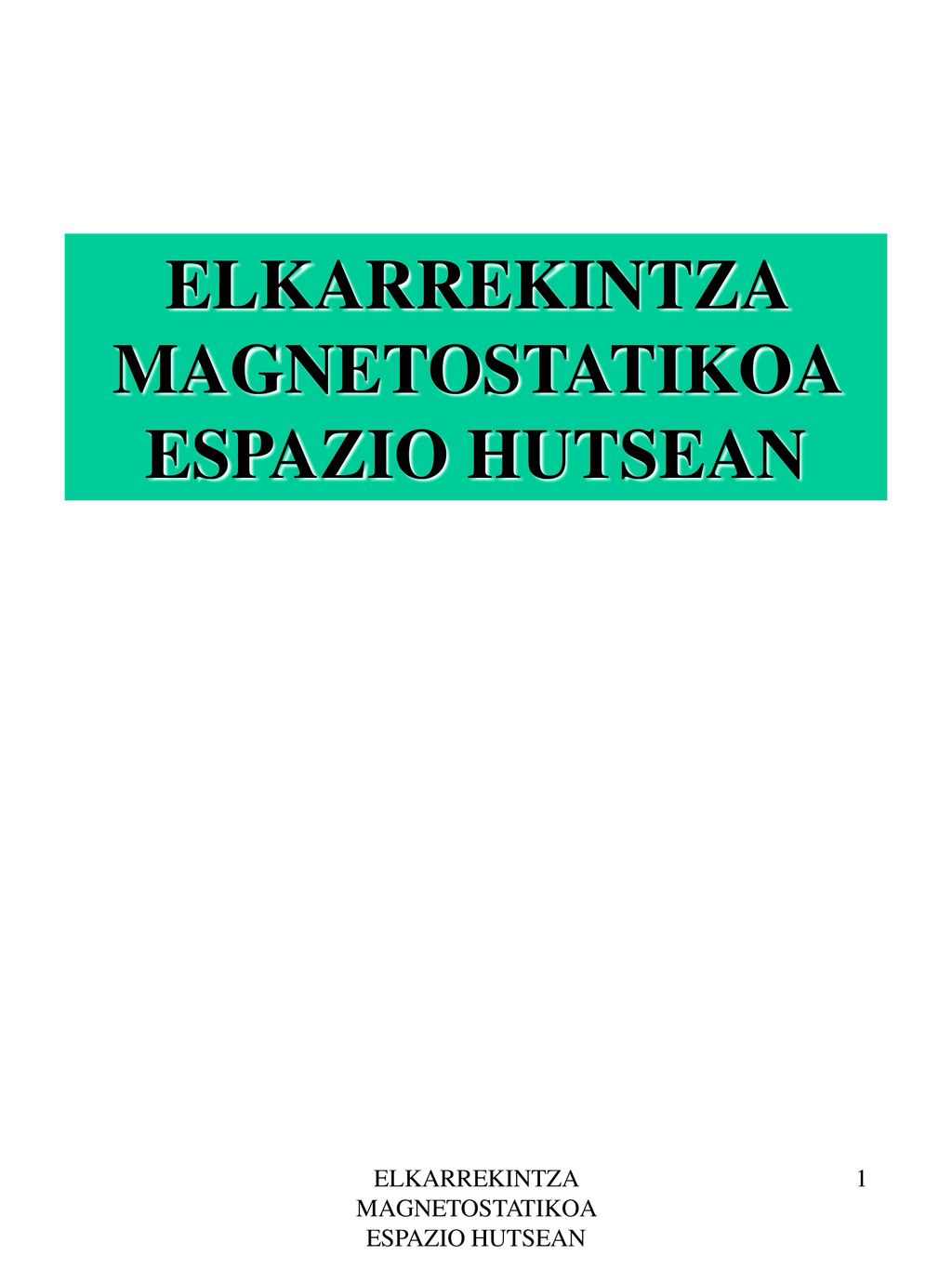

1 ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

2 ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

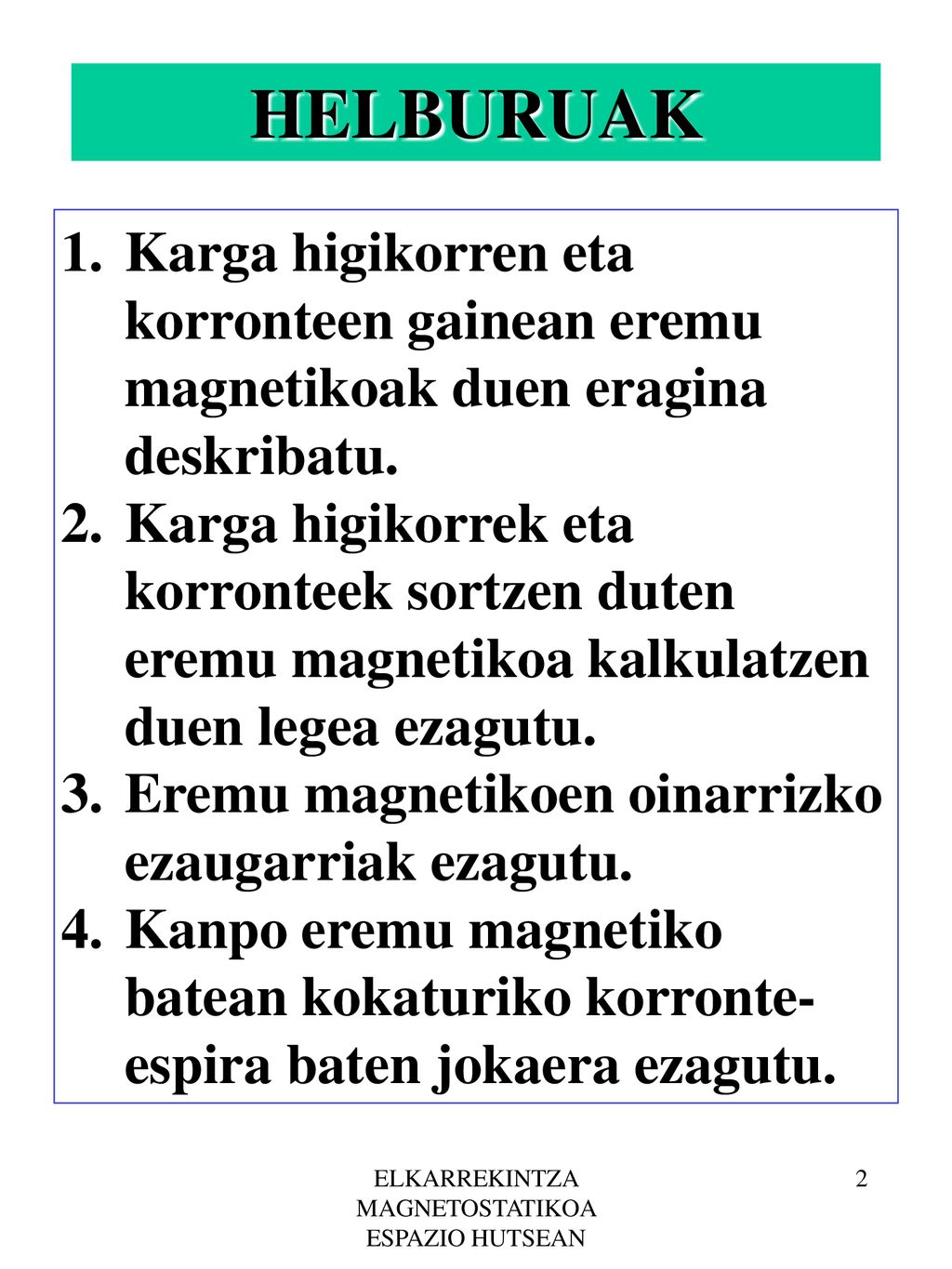

HELBURUAK Karga higikorren eta korronteen gainean eremu magnetikoak duen eragina deskribatu. Karga higikorrek eta korronteek sortzen duten eremu magnetikoa kalkulatzen duen legea ezagutu. Eremu magnetikoen oinarrizko ezaugarriak ezagutu. Kanpo eremu magnetiko batean kokaturiko korronte-espira baten jokaera ezagutu. ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

3 ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

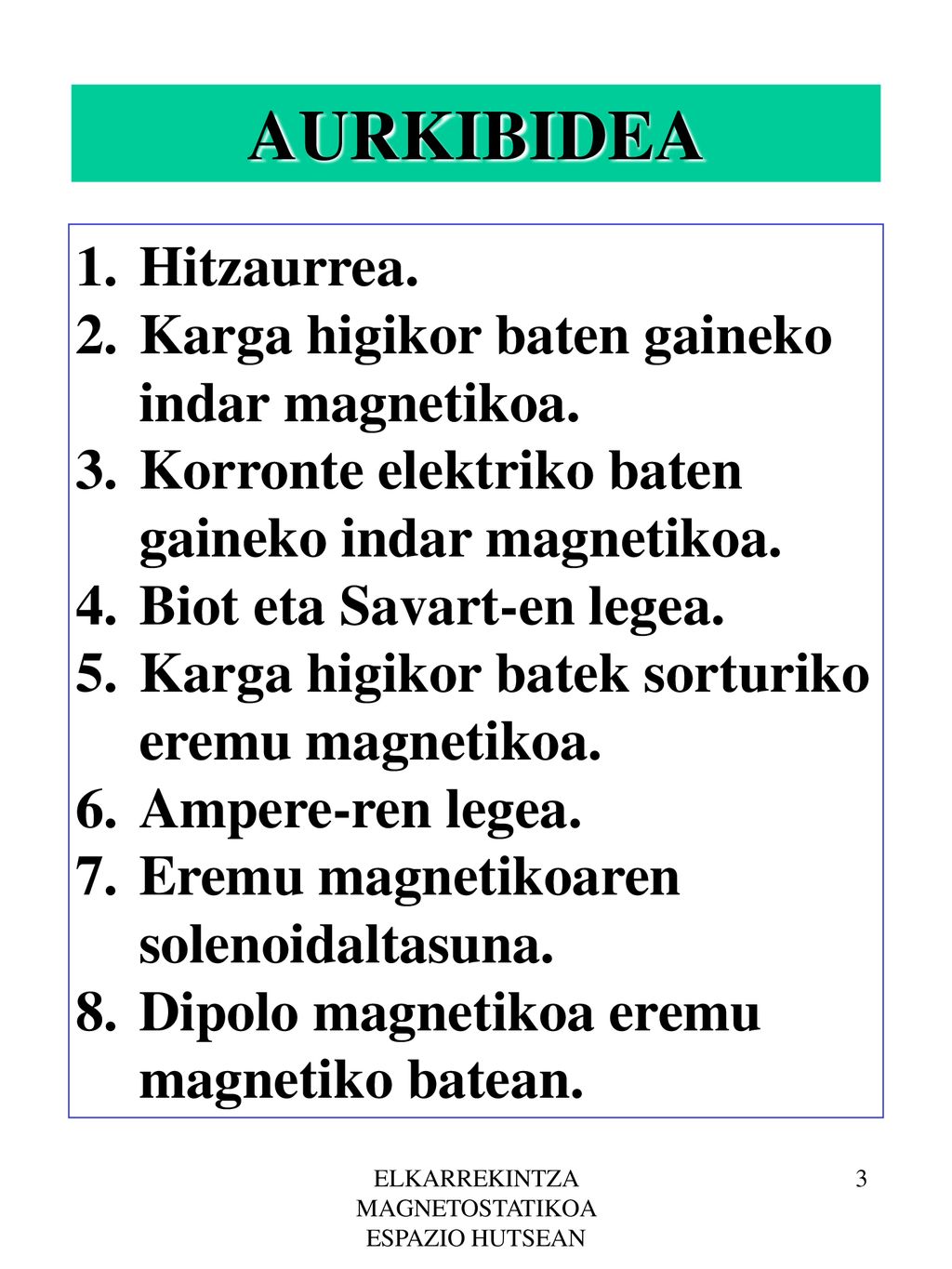

AURKIBIDEA Hitzaurrea. Karga higikor baten gaineko indar magnetikoa. Korronte elektriko baten gaineko indar magnetikoa. Biot eta Savart-en legea. Karga higikor batek sorturiko eremu magnetikoa. Ampere-ren legea. Eremu magnetikoaren solenoidaltasuna. Dipolo magnetikoa eremu magnetiko batean. ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

4 ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

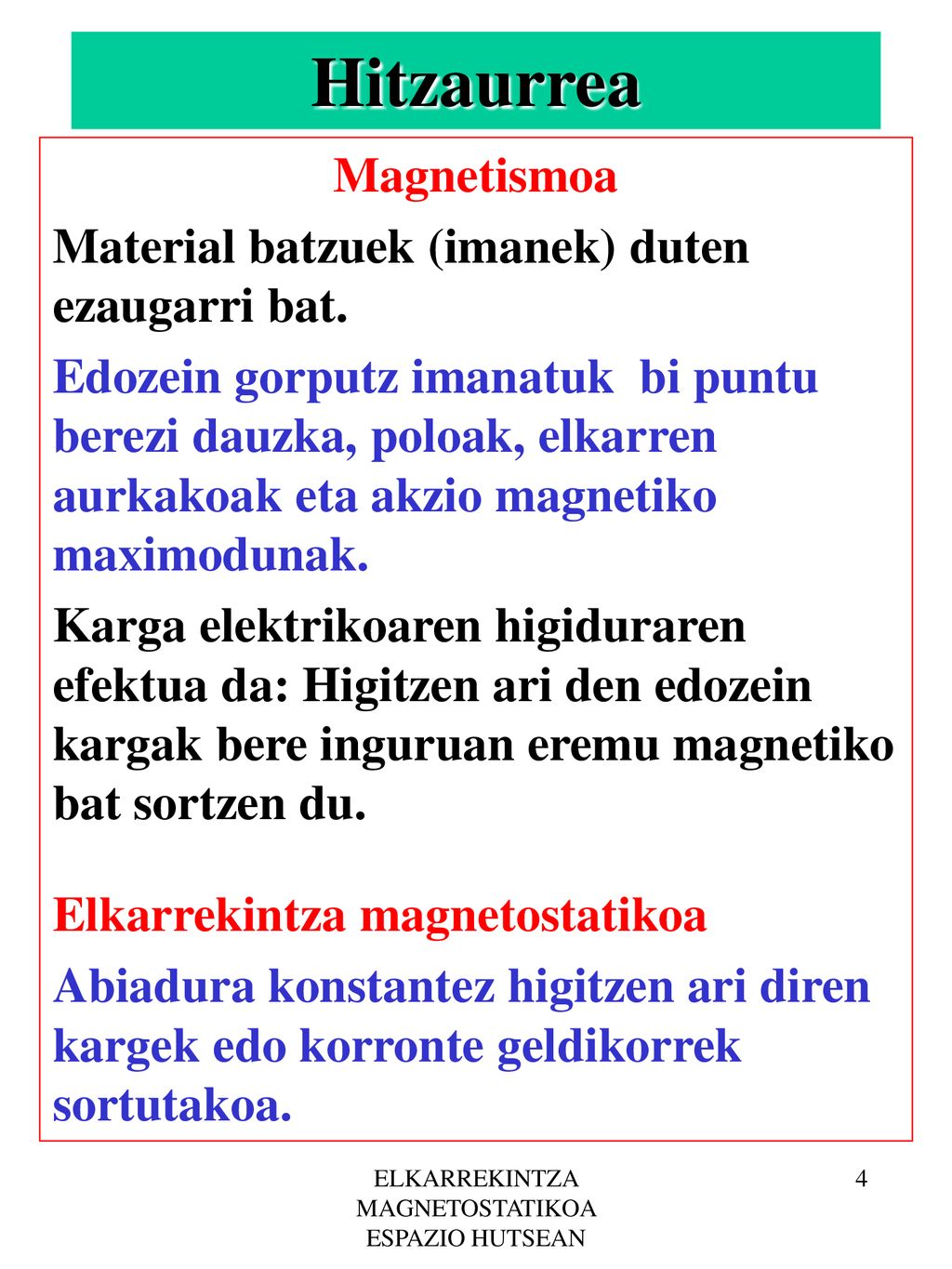

Hitzaurrea Magnetismoa Material batzuek (imanek) duten ezaugarri bat. Edozein gorputz imanatuk bi puntu berezi dauzka, poloak, elkarren aurkakoak eta akzio magnetiko maximodunak. Karga elektrikoaren higiduraren efektua da: Higitzen ari den edozein kargak bere inguruan eremu magnetiko bat sortzen du. Elkarrekintza magnetostatikoa Abiadura konstantez higitzen ari diren kargek edo korronte geldikorrek sortutakoa. ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

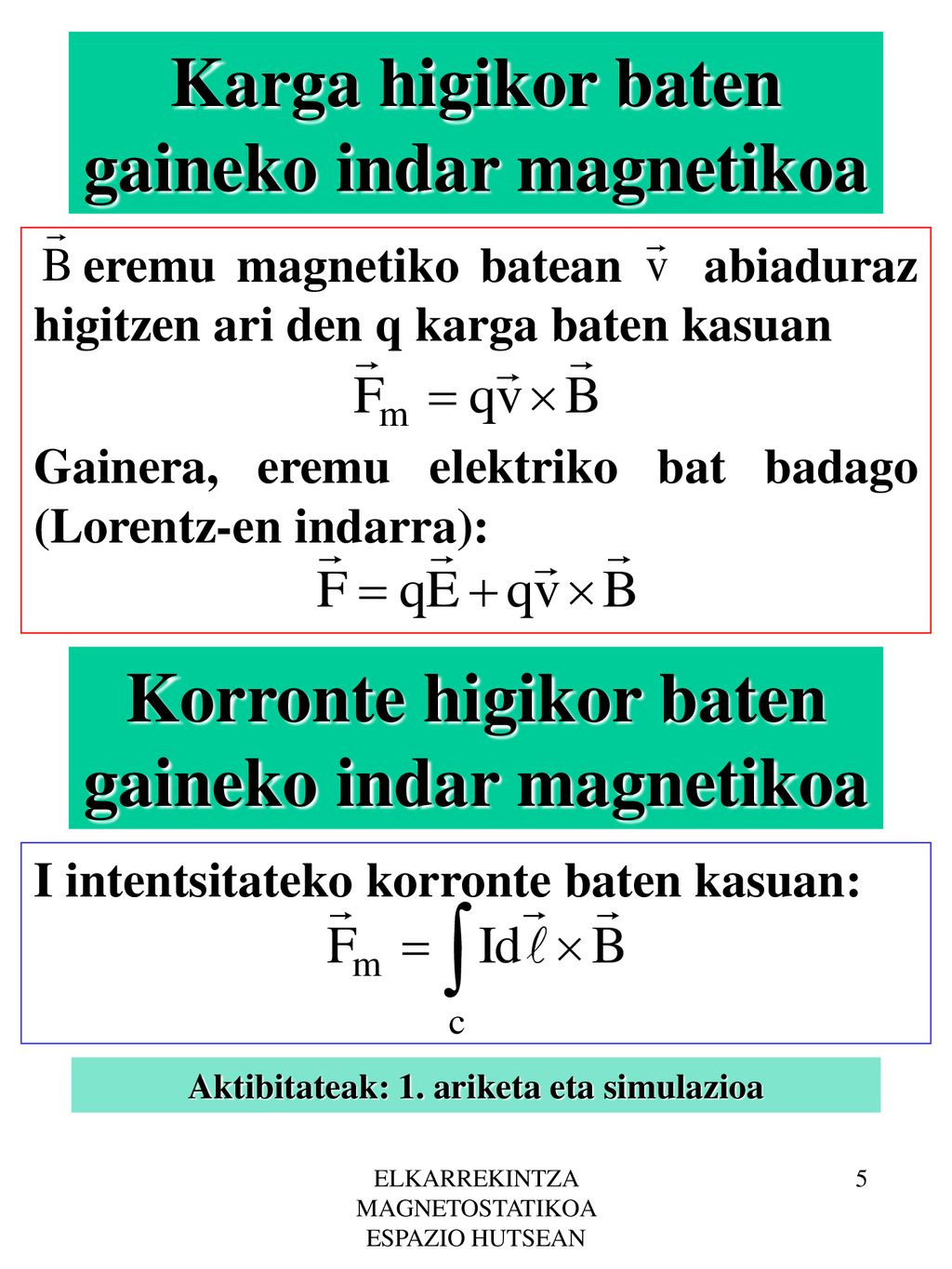

5 Karga higikor baten gaineko indar magnetikoa
eremu magnetiko batean abiaduraz higitzen ari den q karga baten kasuan Gainera, eremu elektriko bat badago (Lorentz-en indarra): Korronte higikor baten gaineko indar magnetikoa I intentsitateko korronte baten kasuan: Aktibitateak: 1. ariketa eta simulazioa ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

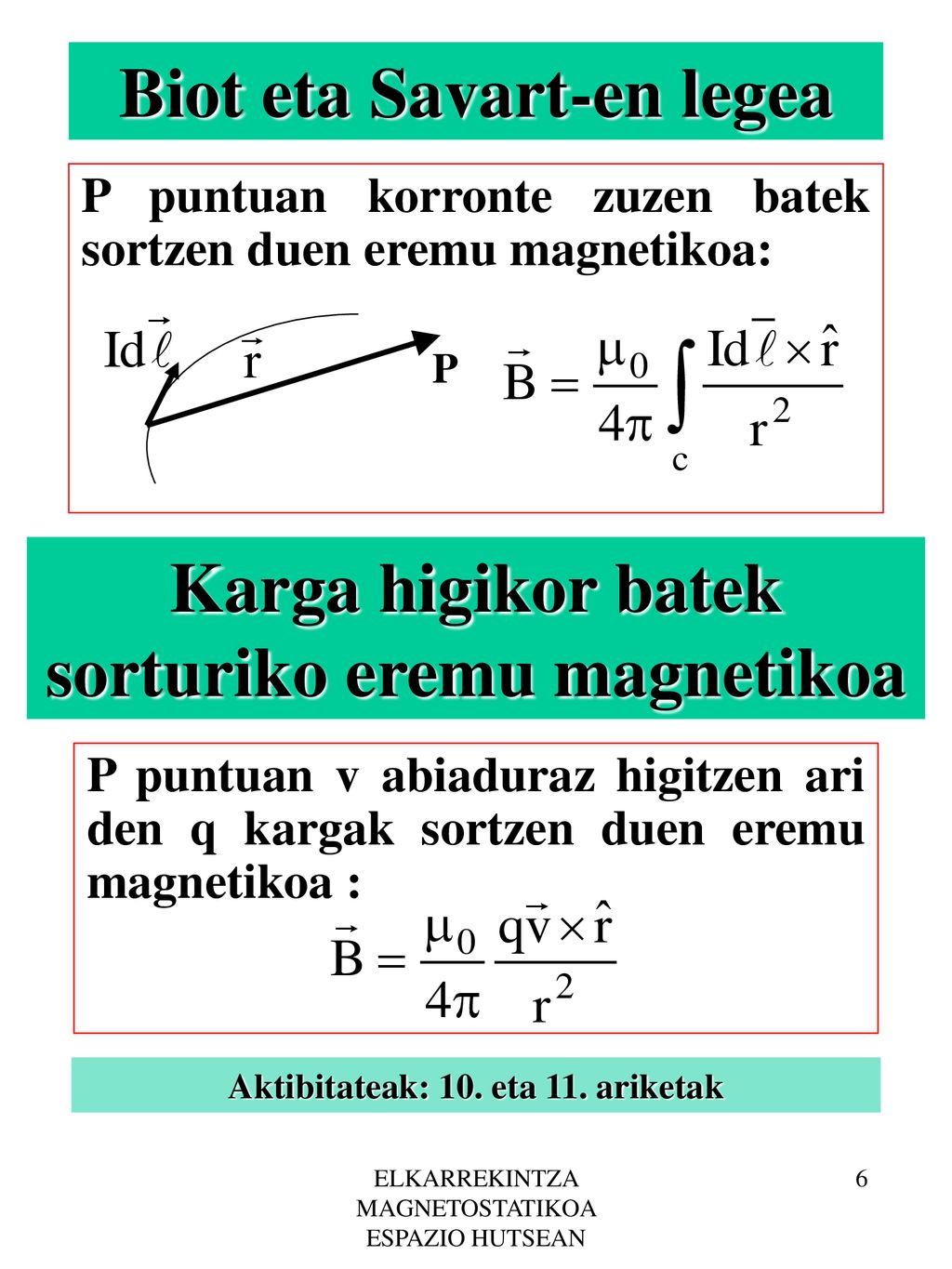

6 Biot eta Savart-en legea
P puntuan korronte zuzen batek sortzen duen eremu magnetikoa: P Karga higikor batek sorturiko eremu magnetikoa P puntuan v abiaduraz higitzen ari den q kargak sortzen duen eremu magnetikoa : Aktibitateak: 10. eta 11. ariketak ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

7 Eremu magnetikoaren solenoidaltasuna Aktibitateak: 4. ariketa

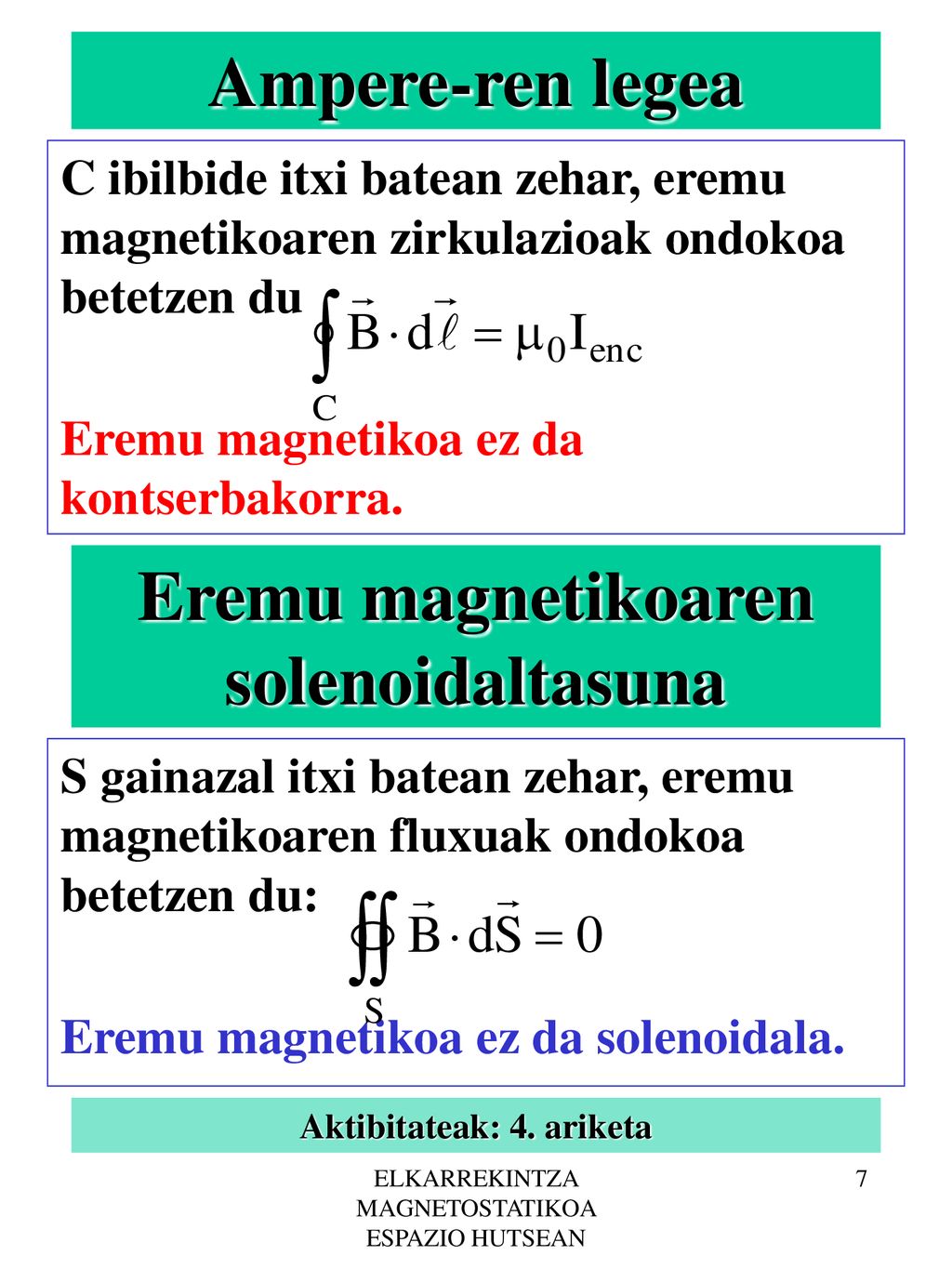

Ampere-ren legea C ibilbide itxi batean zehar, eremu magnetikoaren zirkulazioak ondokoa betetzen du Eremu magnetikoa ez da kontserbakorra. Eremu magnetikoaren solenoidaltasuna S gainazal itxi batean zehar, eremu magnetikoaren fluxuak ondokoa betetzen du: Eremu magnetikoa ez da solenoidala. Aktibitateak: 4. ariketa ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN

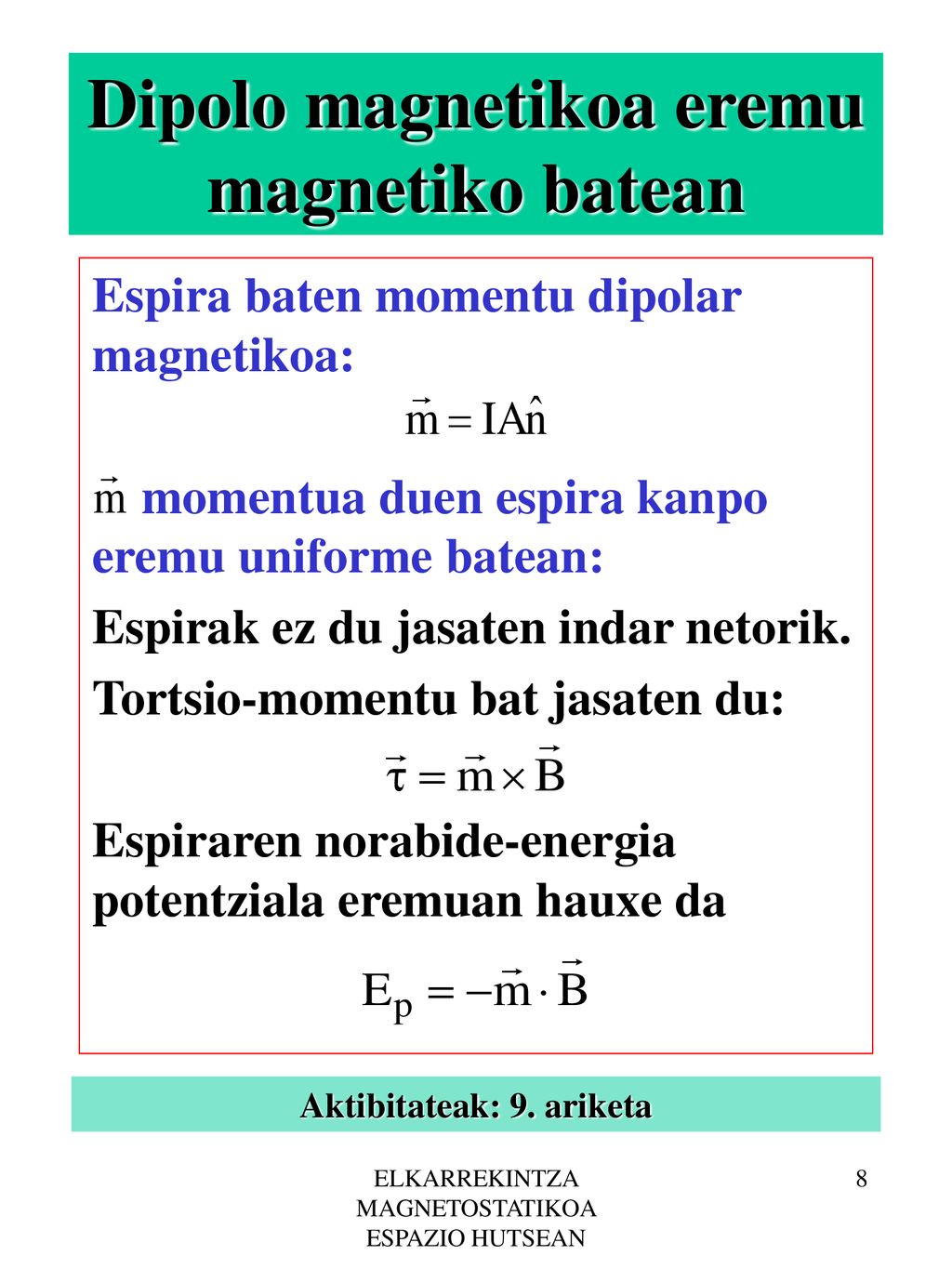

8 Dipolo magnetikoa eremu magnetiko batean
Espira baten momentu dipolar magnetikoa: momentua duen espira kanpo eremu uniforme batean: Espirak ez du jasaten indar netorik. Tortsio-momentu bat jasaten du: Espiraren norabide-energia potentziala eremuan hauxe da Aktibitateak: 9. ariketa ELKARREKINTZA MAGNETOSTATIKOA ESPAZIO HUTSEAN
