¿Qué es la carga de una estructura?

Presentaciones similares


Presentación del tema: "¿Qué es la carga de una estructura?"— Transcripción de la presentación:

1 ¿Qué es la carga de una estructura?

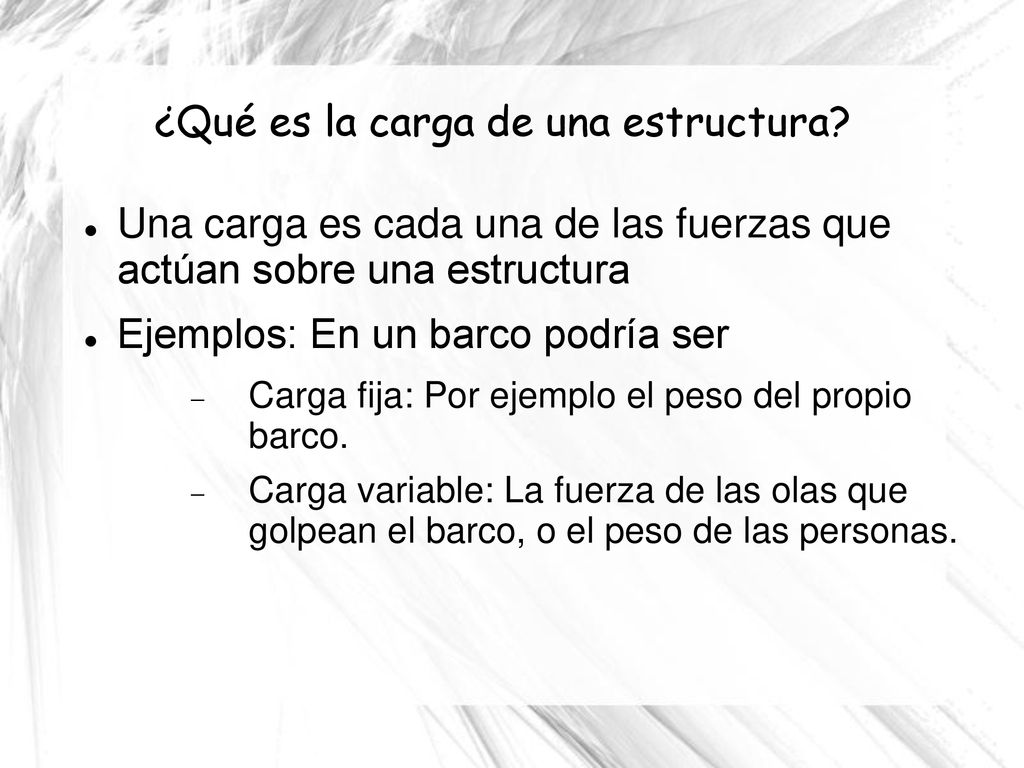

Una carga es cada una de las fuerzas que actúan sobre una estructura Ejemplos: En un barco podría ser Carga fija: Por ejemplo el peso del propio barco. Carga variable: La fuerza de las olas que golpean el barco, o el peso de las personas.

2 ¿Por qué es importante que una estructura conserve su forma?

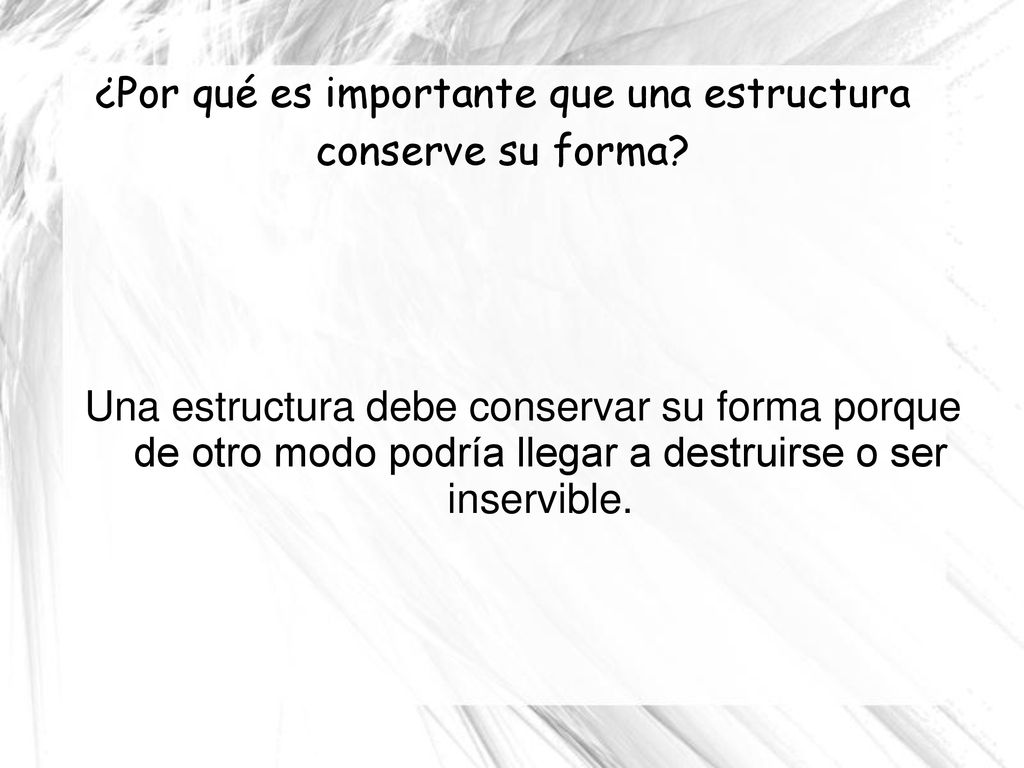

Una estructura debe conservar su forma porque de otro modo podría llegar a destruirse o ser inservible.

3 10. Define elemento estructural. Nombra los mismos.

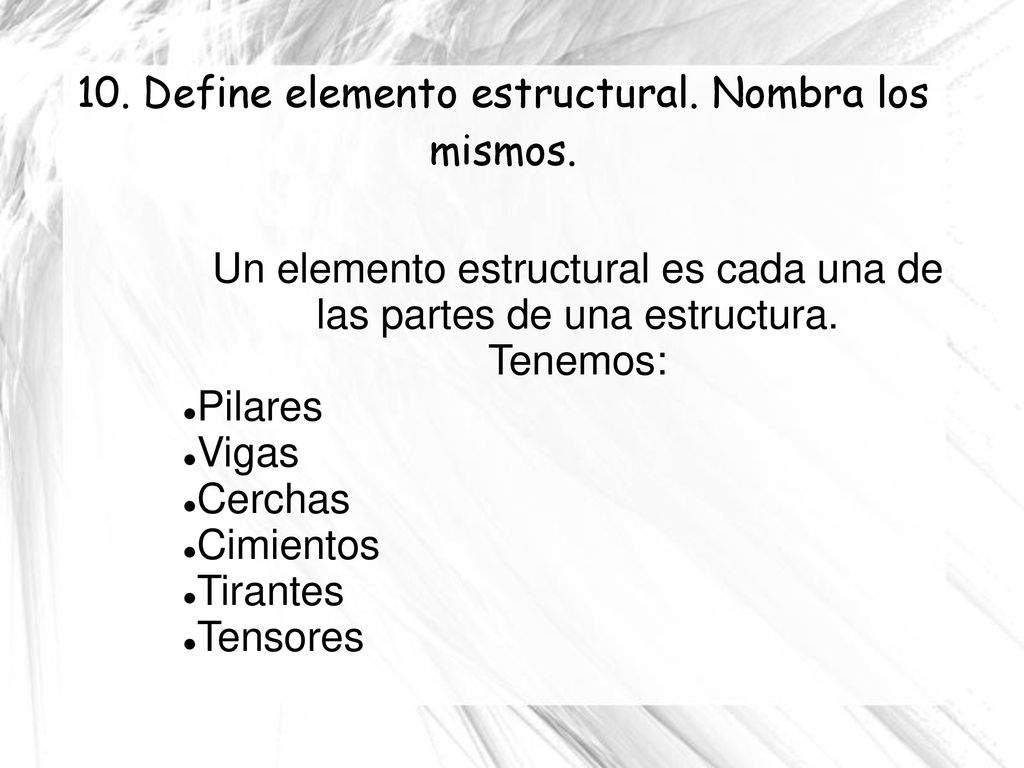

Un elemento estructural es cada una de las partes de una estructura. Tenemos: Pilares Vigas Cerchas Cimientos Tirantes Tensores

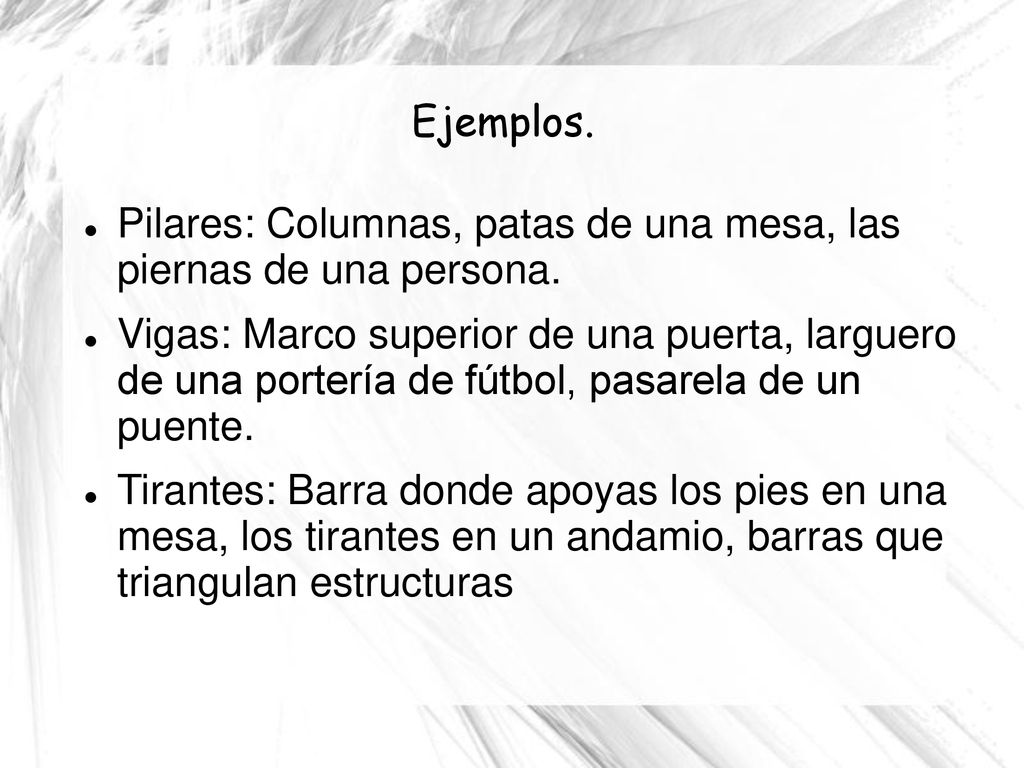

4 Ejemplos. Pilares: Columnas, patas de una mesa, las piernas de una persona. Vigas: Marco superior de una puerta, larguero de una portería de fútbol, pasarela de un puente. Tirantes: Barra donde apoyas los pies en una mesa, los tirantes en un andamio, barras que triangulan estructuras

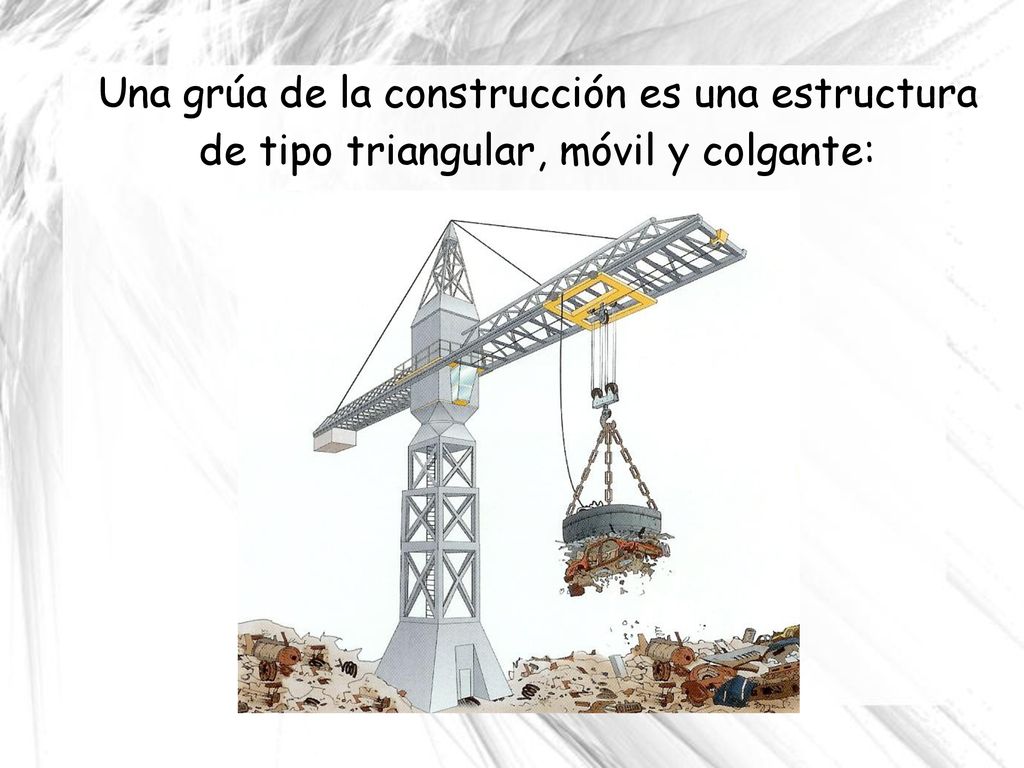

5 Una grúa de la construcción es una estructura de tipo triangular, móvil y colgante:

6 a) ¿Qué tipo de elementos la forman?

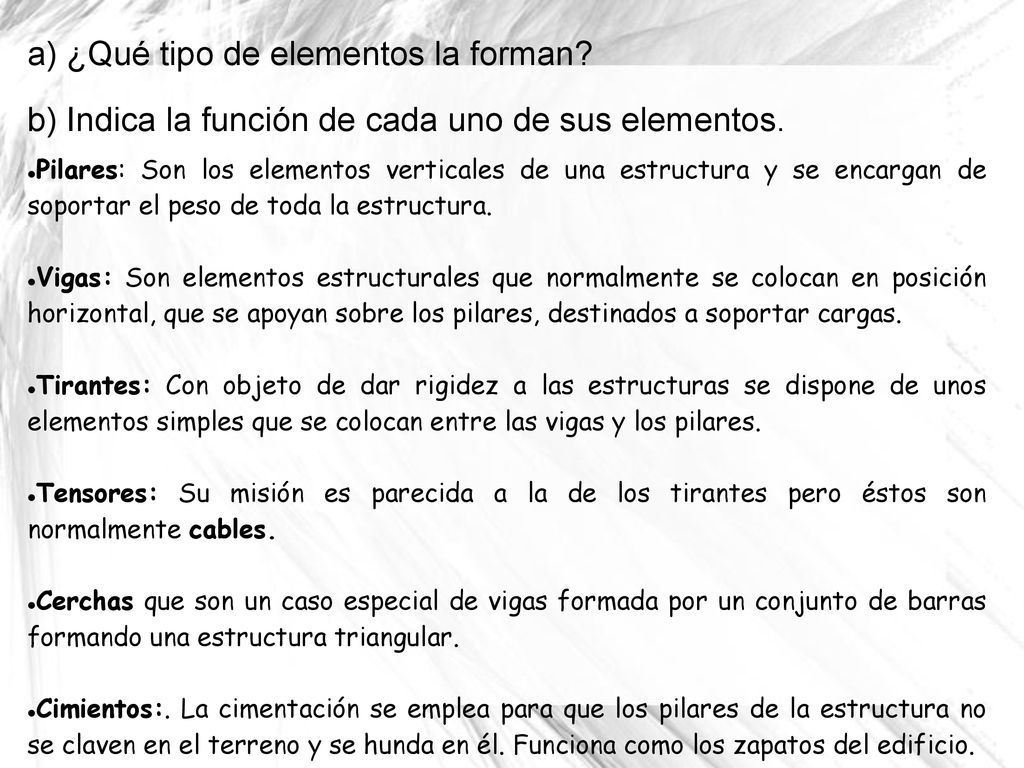

b) Indica la función de cada uno de sus elementos. Pilares: Son los elementos verticales de una estructura y se encargan de soportar el peso de toda la estructura. Vigas: Son elementos estructurales que normalmente se colocan en posición horizontal, que se apoyan sobre los pilares, destinados a soportar cargas. Tirantes: Con objeto de dar rigidez a las estructuras se dispone de unos elementos simples que se colocan entre las vigas y los pilares. Tensores: Su misión es parecida a la de los tirantes pero éstos son normalmente cables. Cerchas que son un caso especial de vigas formada por un conjunto de barras formando una estructura triangular. Cimientos:. La cimentación se emplea para que los pilares de la estructura no se claven en el terreno y se hunda en él. Funciona como los zapatos del edificio.

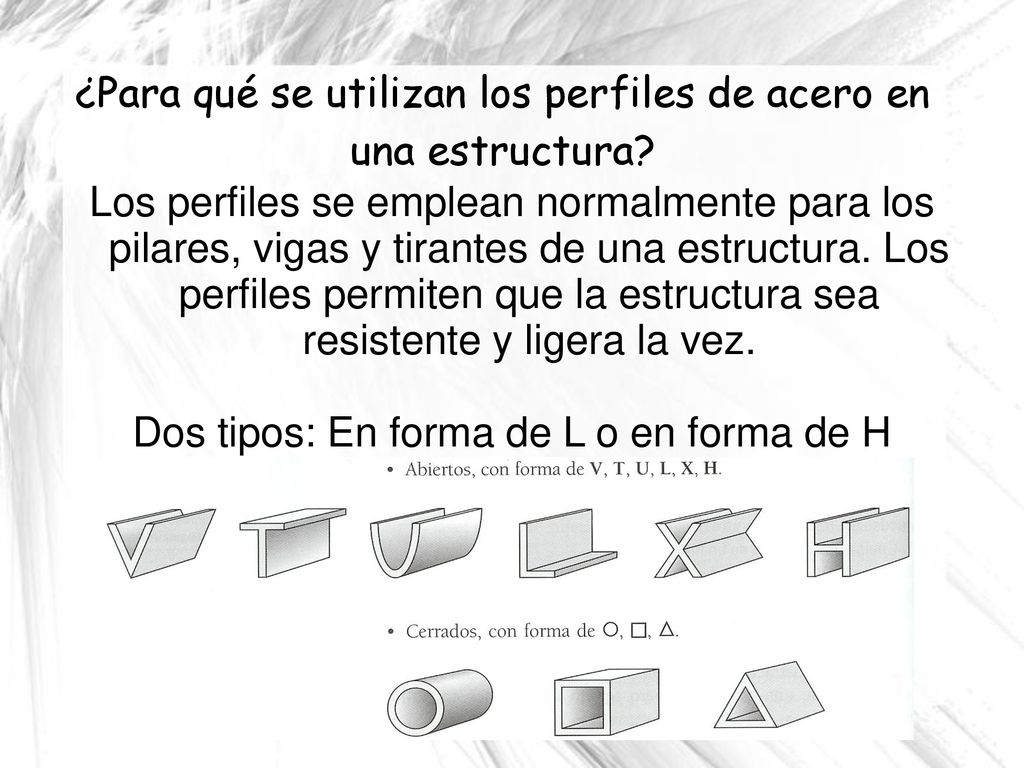

7 ¿Para qué se utilizan los perfiles de acero en una estructura?
Los perfiles se emplean normalmente para los pilares, vigas y tirantes de una estructura. Los perfiles permiten que la estructura sea resistente y ligera la vez. Dos tipos: En forma de L o en forma de H

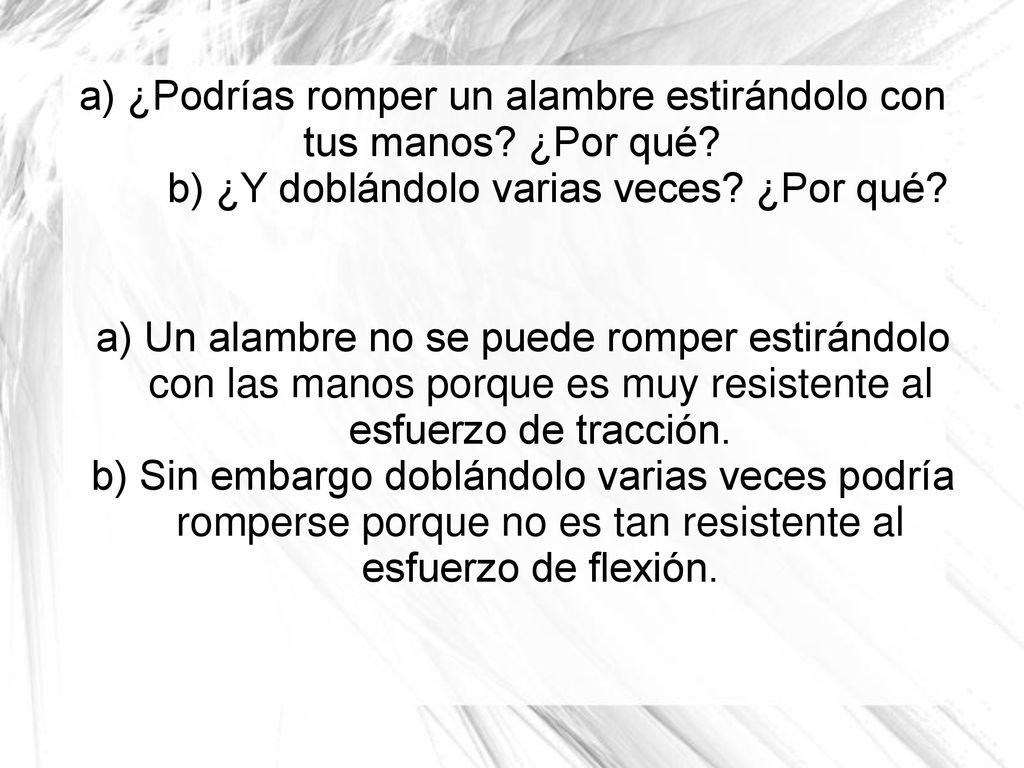

8 a) ¿Podrías romper un alambre estirándolo con tus manos. ¿Por qué
a) ¿Podrías romper un alambre estirándolo con tus manos? ¿Por qué? b) ¿Y doblándolo varias veces? ¿Por qué? a) Un alambre no se puede romper estirándolo con las manos porque es muy resistente al esfuerzo de tracción. b) Sin embargo doblándolo varias veces podría romperse porque no es tan resistente al esfuerzo de flexión.

9 ¿En qué se diferencia una viga de un pilar?

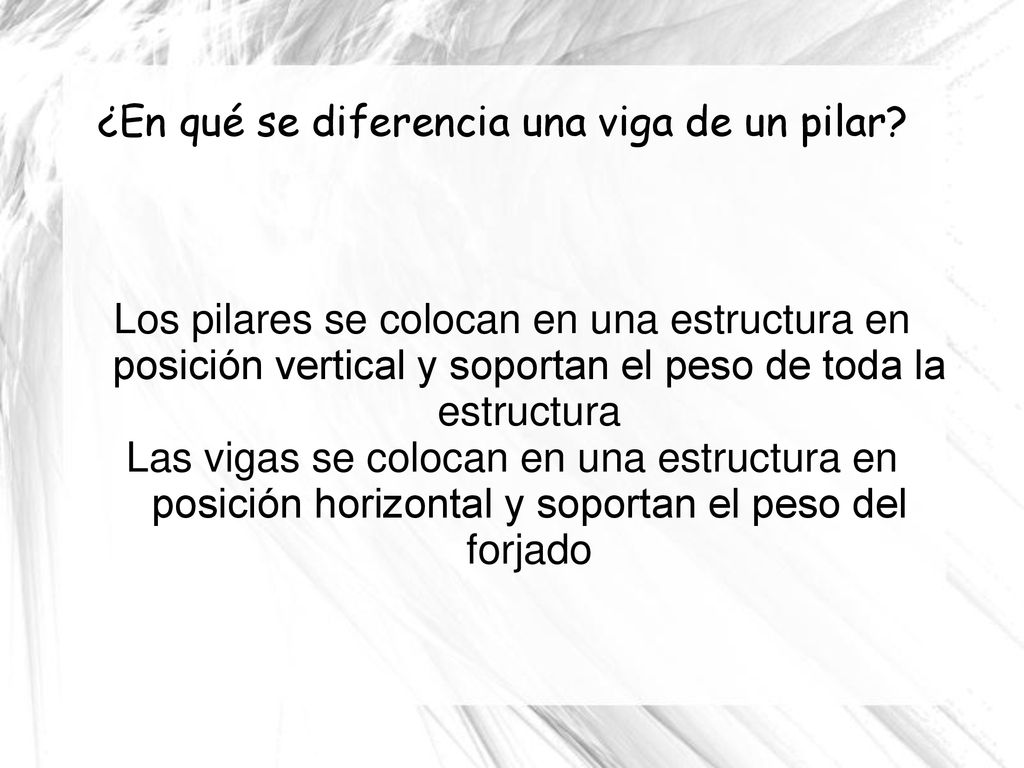

Los pilares se colocan en una estructura en posición vertical y soportan el peso de toda la estructura Las vigas se colocan en una estructura en posición horizontal y soportan el peso del forjado

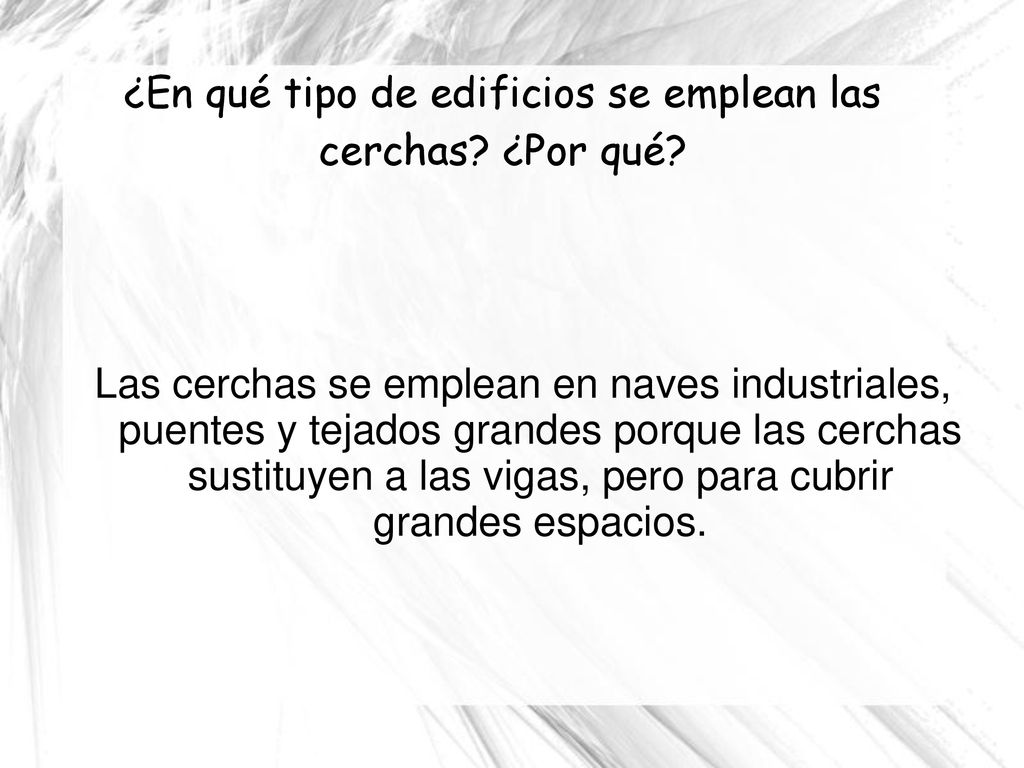

10 ¿En qué tipo de edificios se emplean las cerchas? ¿Por qué?
Las cerchas se emplean en naves industriales, puentes y tejados grandes porque las cerchas sustituyen a las vigas, pero para cubrir grandes espacios.

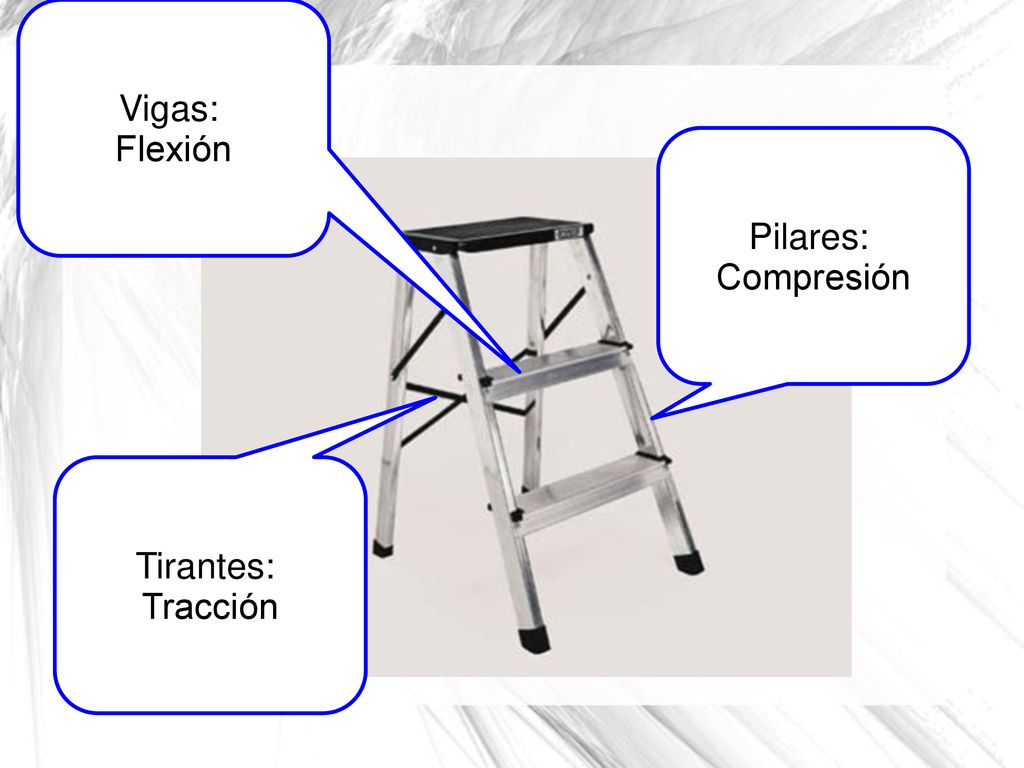

11 Vigas: Flexión Pilares: Compresión Tirantes: Tracción

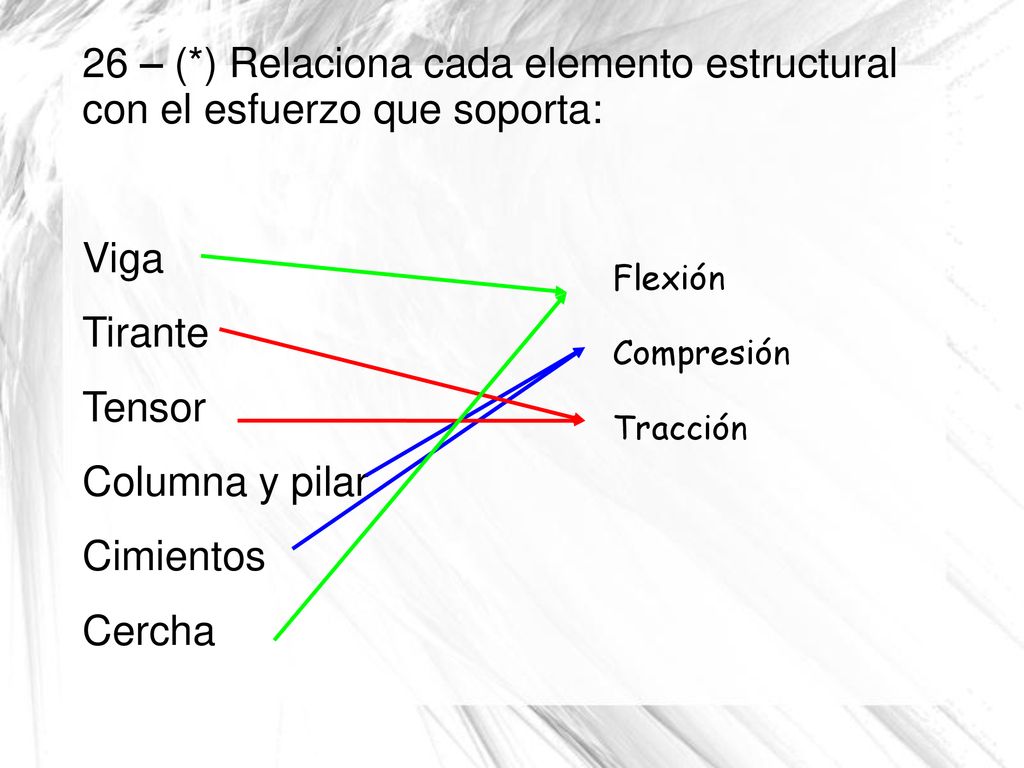

12 26 – (*) Relaciona cada elemento estructural con el esfuerzo que soporta:
Viga Tirante Tensor Columna y pilar Cimientos Cercha Flexión Compresión Tracción

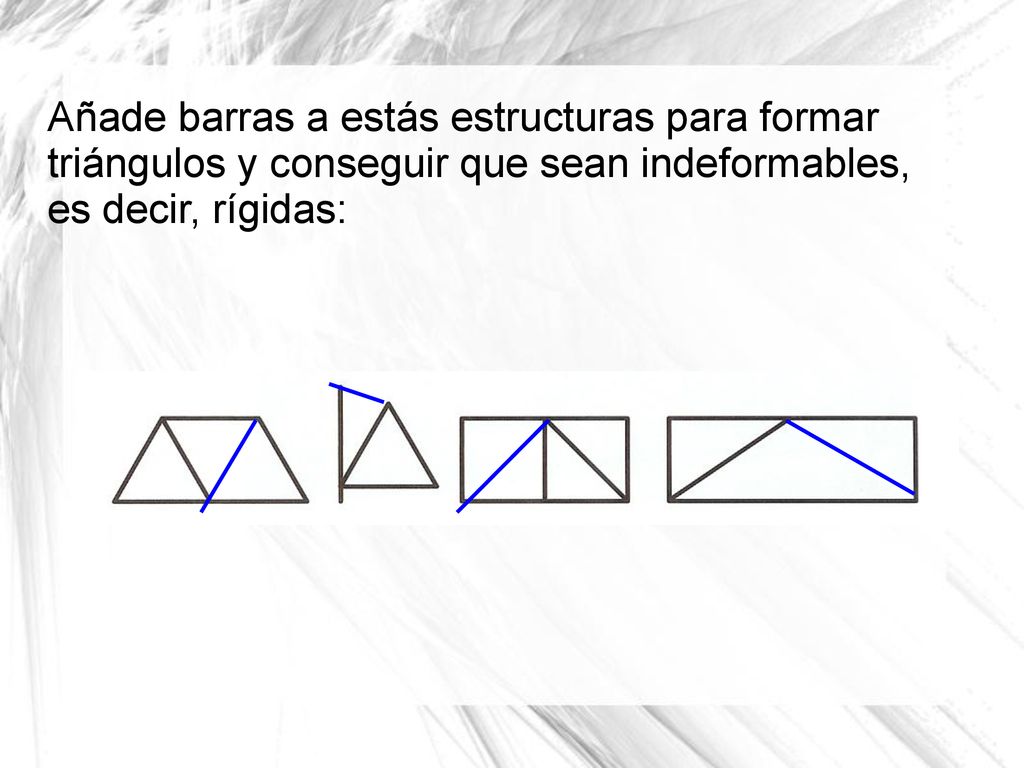

13 Añade barras a estás estructuras para formar triángulos y conseguir que sean indeformables, es decir, rígidas:

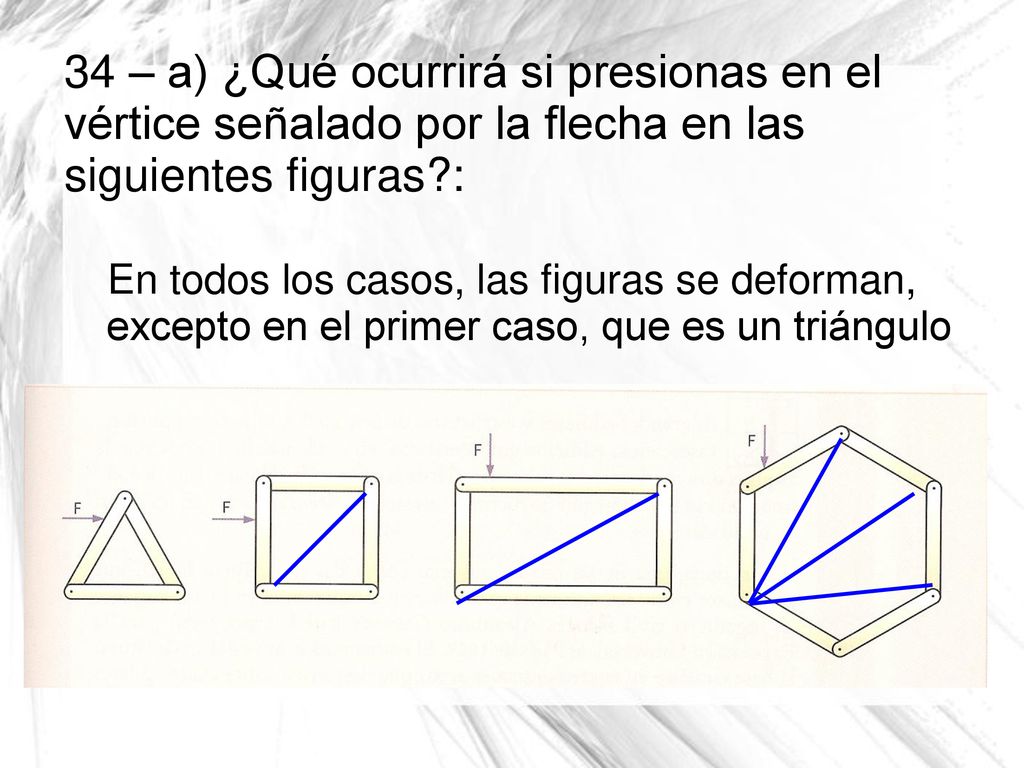

14 34 – a) ¿Qué ocurrirá si presionas en el vértice señalado por la flecha en las siguientes figuras?:
En todos los casos, las figuras se deforman, excepto en el primer caso, que es un triángulo

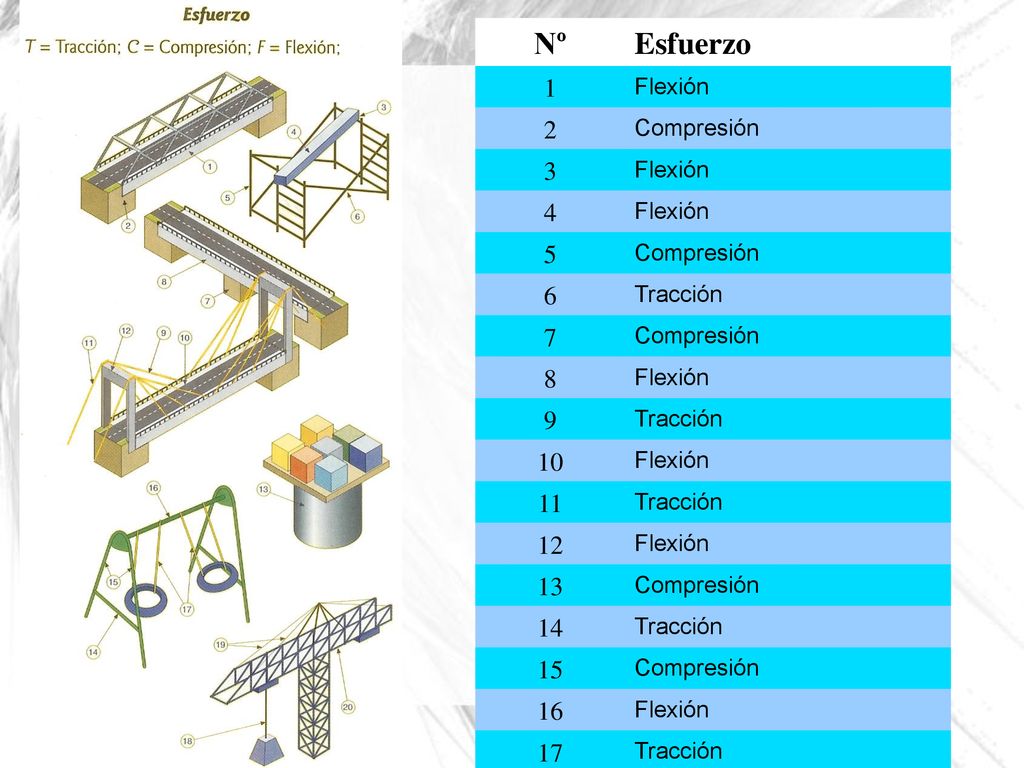

15 Esfuerzo 1 Flexión 2 Compresión 3 4 5 6 Tracción 7 8 9 10 11 12 13 14 15 16 17 18 19 20

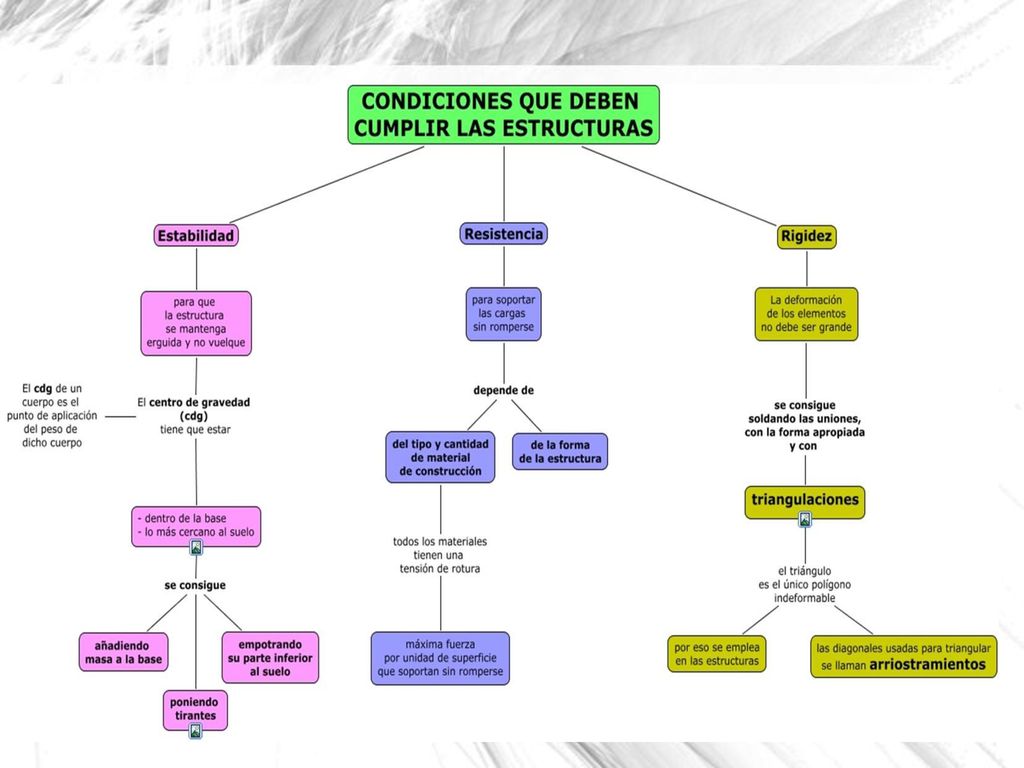

16
