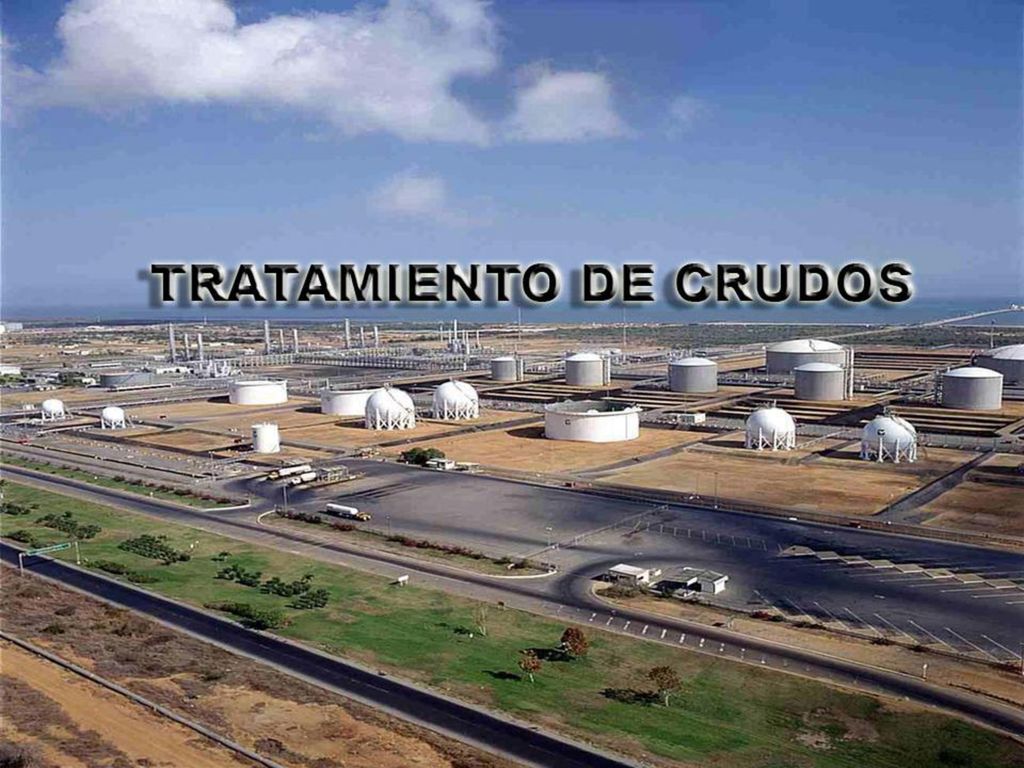

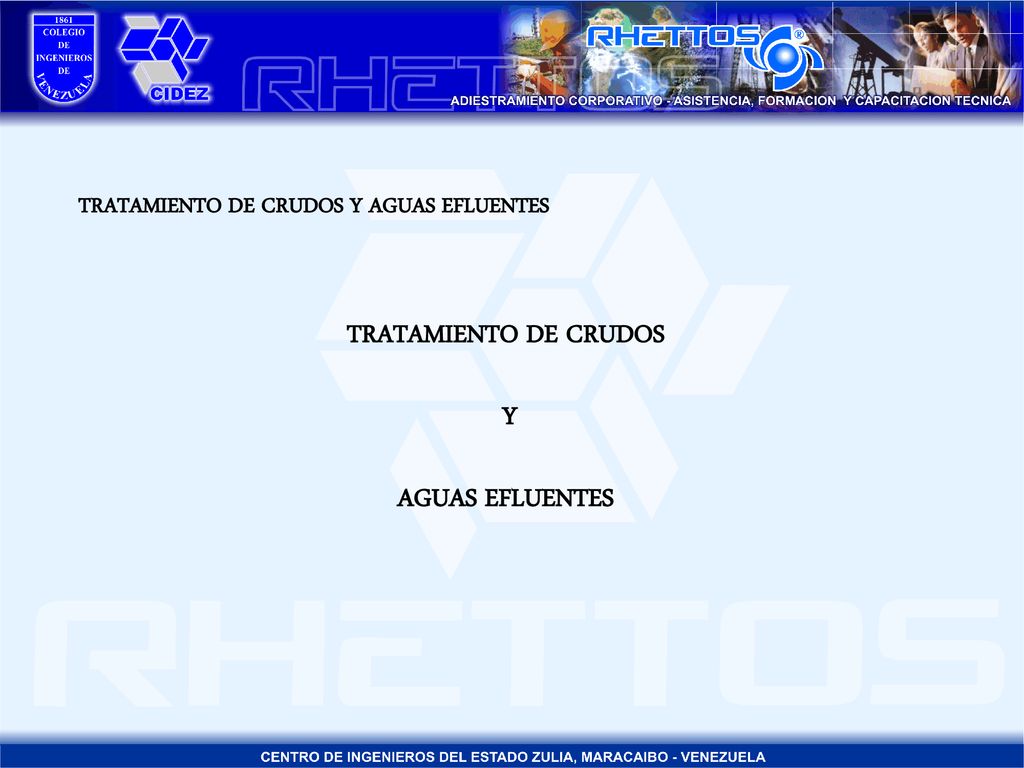

TRATAMIENTO DE CRUDOS Y AGUAS EFLUENTES
3

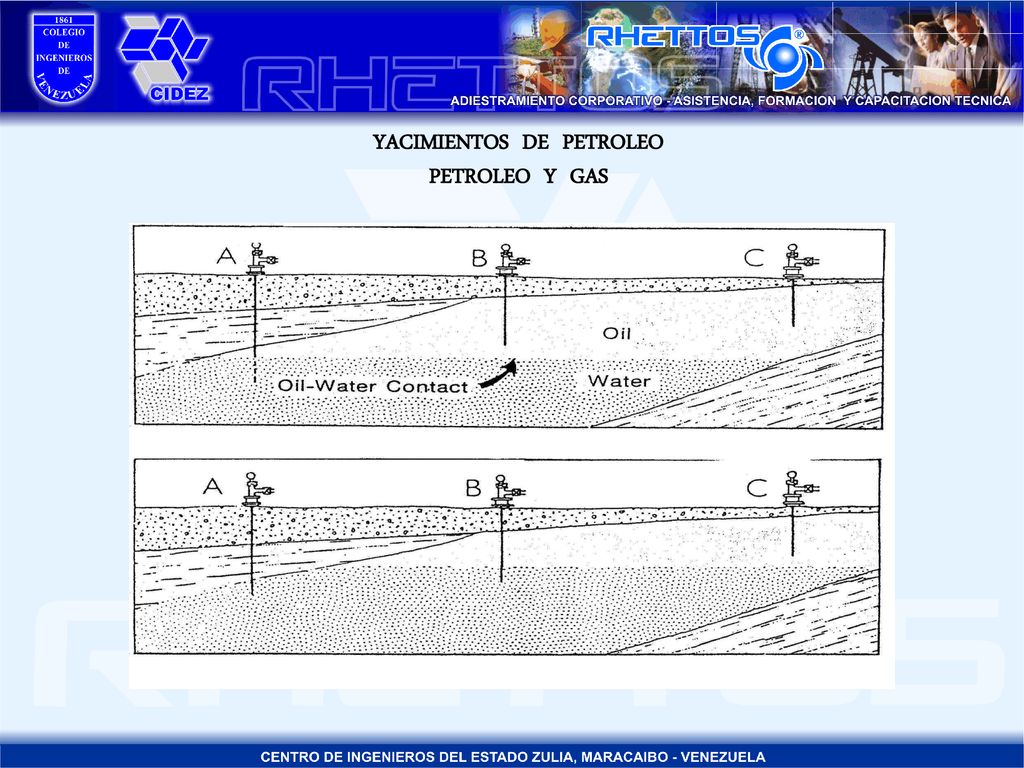

YACIMIENTOS DE PETROLEO
PETROLEO Y GAS
4
YACIMIENTOS DE PETROLEO

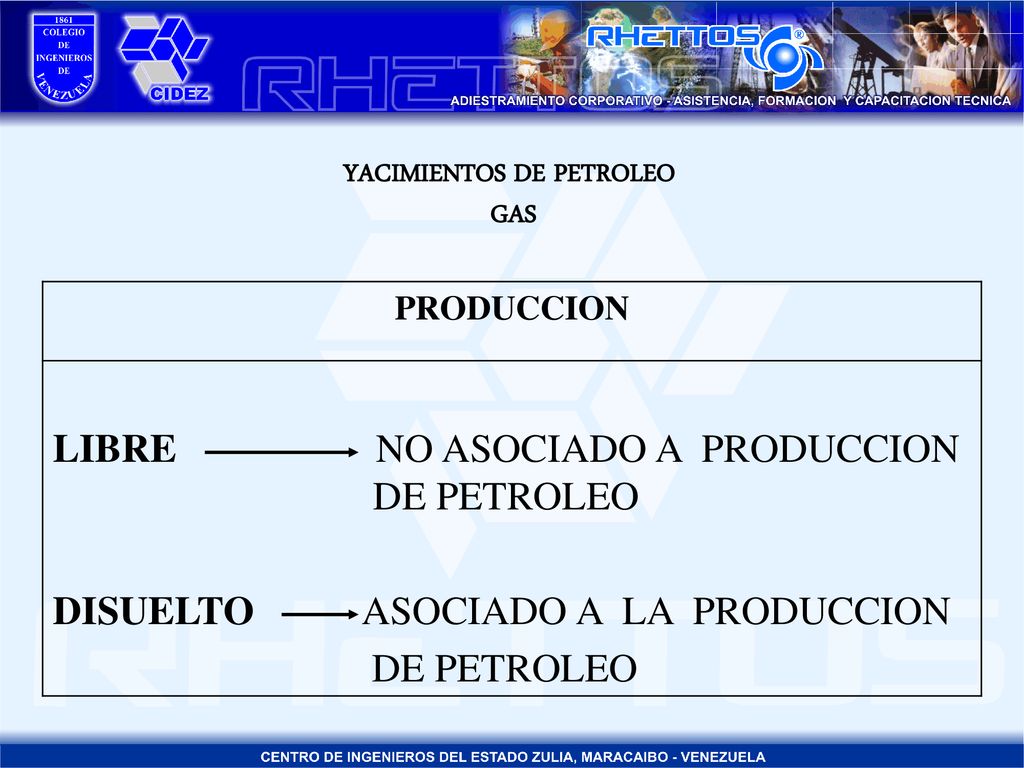

GAS PRODUCCION LIBRE NO ASOCIADO A PRODUCCION DE PETROLEO DISUELTO ASOCIADO A LA PRODUCCION DE PETROLEO
5

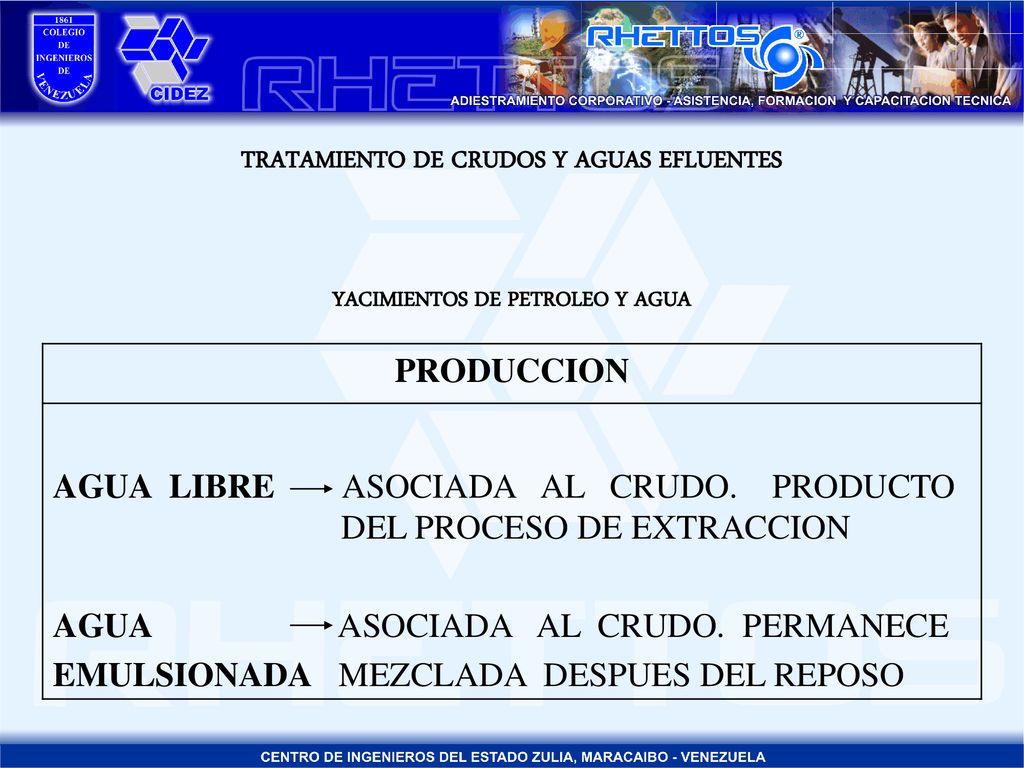

TRATAMIENTO DE CRUDOS Y AGUAS EFLUENTES YACIMIENTOS DE PETROLEO Y AGUA
PRODUCCION AGUA LIBRE ASOCIADA AL CRUDO. PRODUCTO DEL PROCESO DE EXTRACCION AGUA ASOCIADA AL CRUDO. PERMANECE EMULSIONADA MEZCLADA DESPUES DEL REPOSO
6

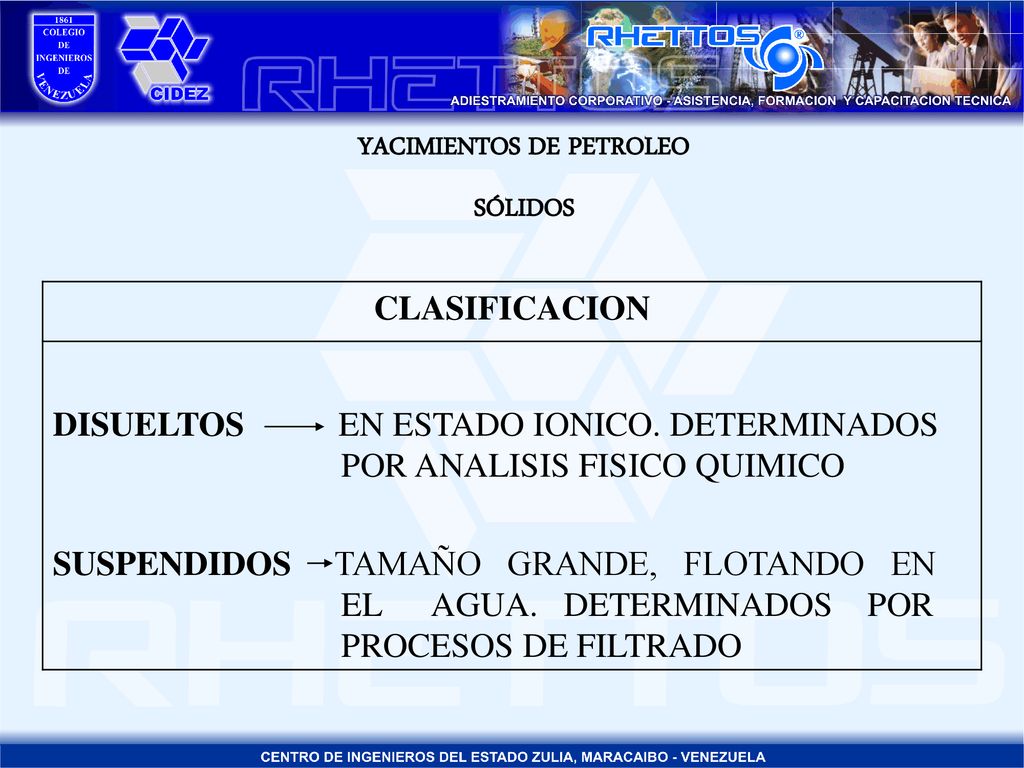

YACIMIENTOS DE PETROLEO
SÓLIDOS CLASIFICACION DISUELTOS EN ESTADO IONICO. DETERMINADOS POR ANALISIS FISICO QUIMICO SUSPENDIDOS TAMAÑO GRANDE, FLOTANDO EN EL AGUA. DETERMINADOS POR PROCESOS DE FILTRADO
7

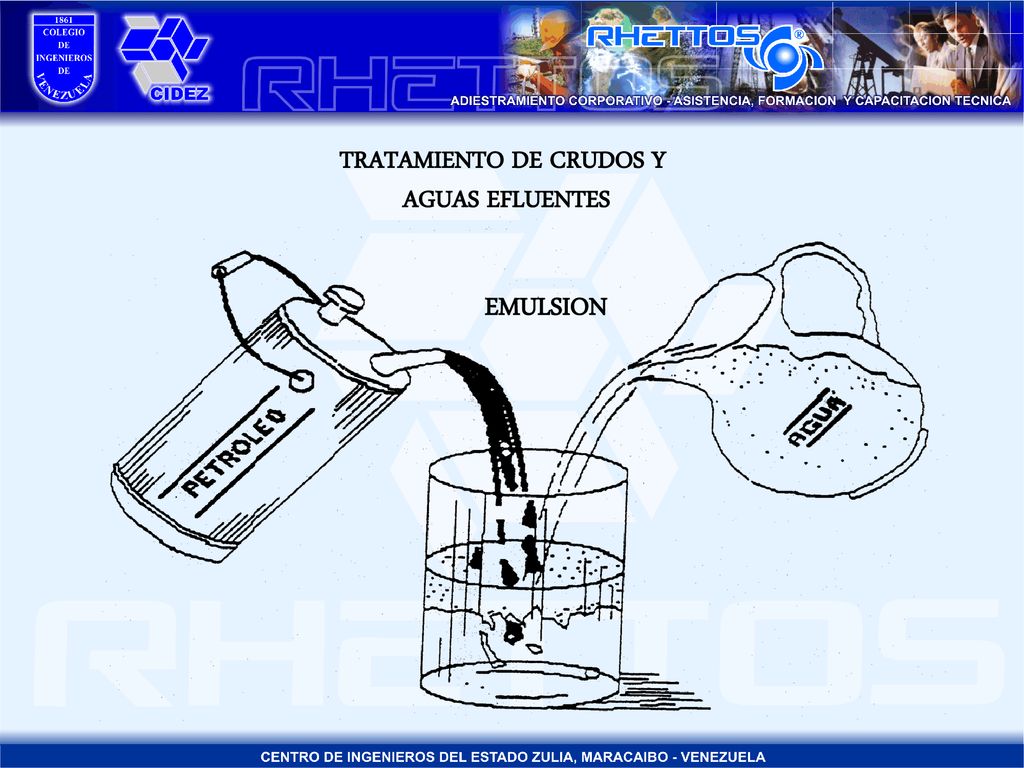

TRATAMIENTO DE CRUDOS Y
AGUAS EFLUENTES EMULSION
8

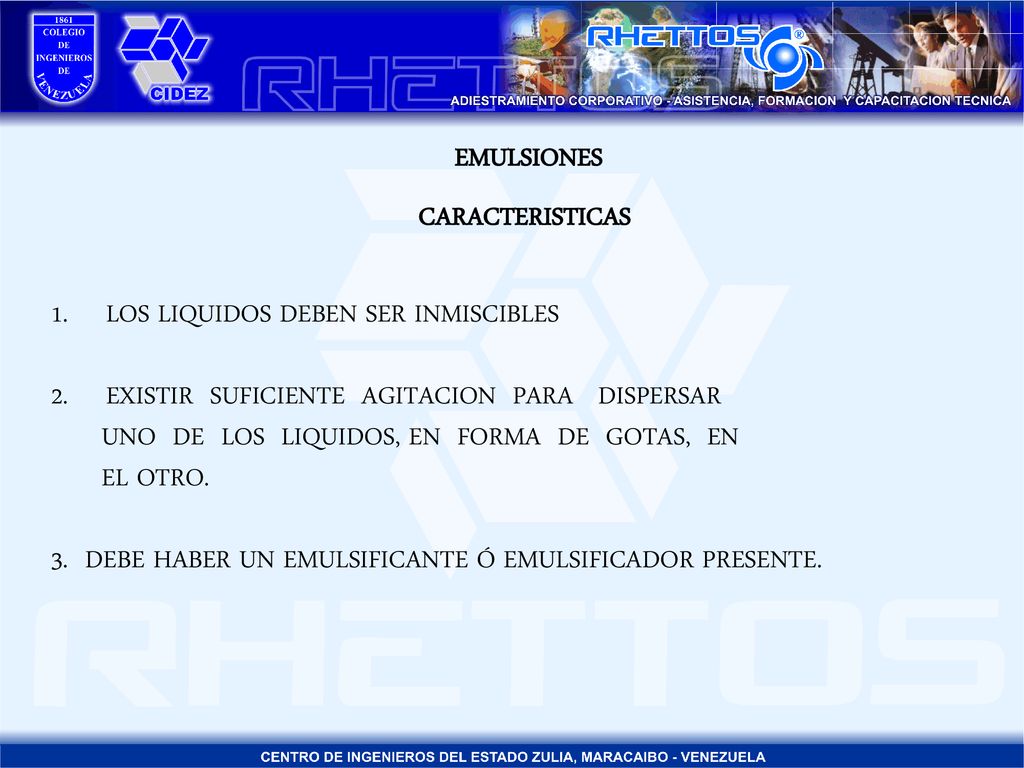

EMULSIONES CARACTERISTICAS LOS LIQUIDOS DEBEN SER INMISCIBLES EXISTIR SUFICIENTE AGITACION PARA DISPERSAR UNO DE LOS LIQUIDOS, EN FORMA DE GOTAS, EN EL OTRO. 3. DEBE HABER UN EMULSIFICANTE Ó EMULSIFICADOR PRESENTE.
9

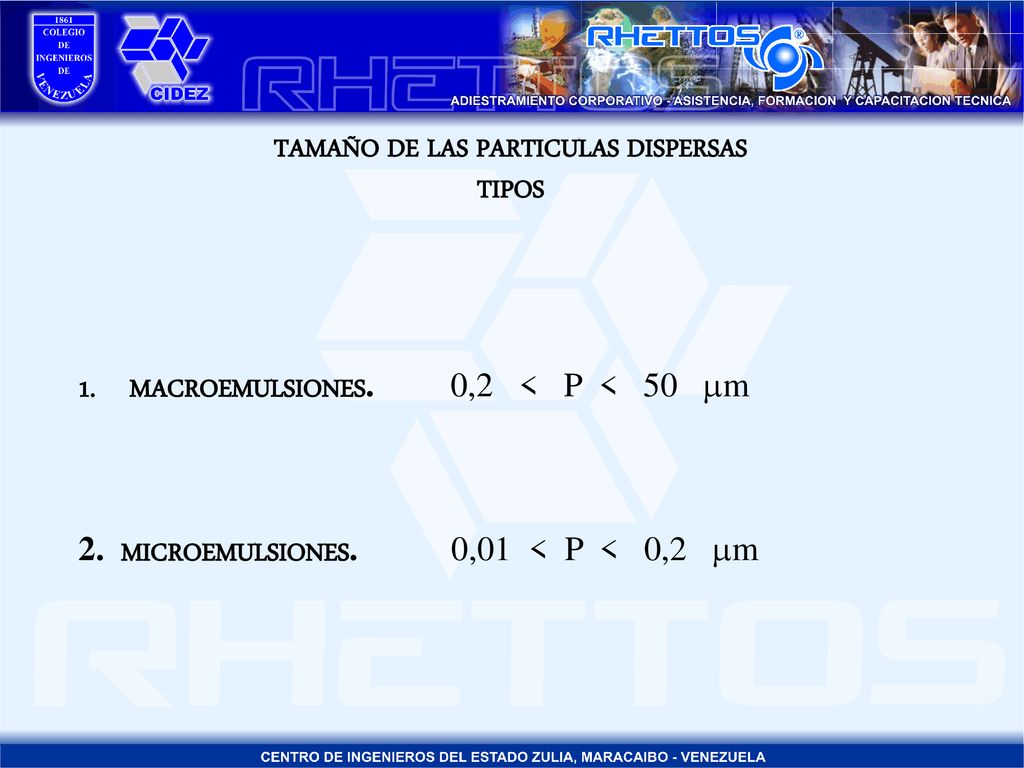

TAMAÑO DE LAS PARTICULAS DISPERSAS
TIPOS MACROEMULSIONES ,2 < P < m 2. MICROEMULSIONES ,01 < P < 0,2 m
10
EMULSIONES EN LA INDUSTRIA PETROLERA

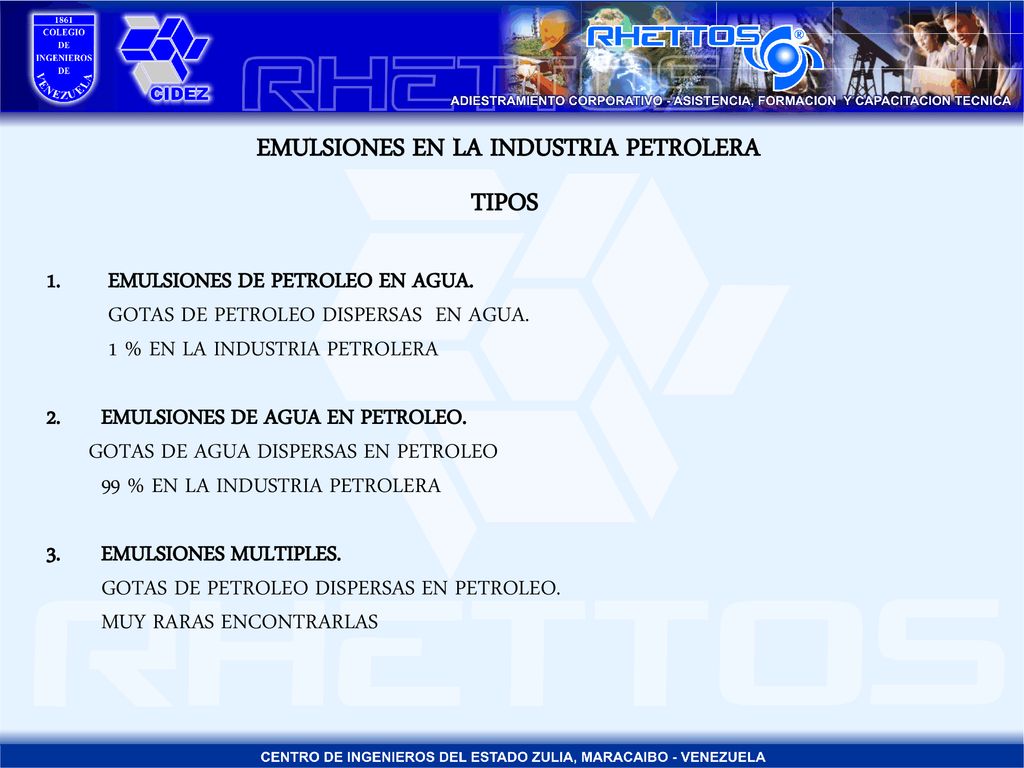

TIPOS EMULSIONES DE PETROLEO EN AGUA. GOTAS DE PETROLEO DISPERSAS EN AGUA. 1 % EN LA INDUSTRIA PETROLERA EMULSIONES DE AGUA EN PETROLEO. GOTAS DE AGUA DISPERSAS EN PETROLEO 99 % EN LA INDUSTRIA PETROLERA EMULSIONES MULTIPLES. GOTAS DE PETROLEO DISPERSAS EN PETROLEO. MUY RARAS ENCONTRARLAS
11
EMULSIONES EN LA INDUSTRIA PETROLERA
PROPIEDADES TAMAÑO DE GOTA. 2. CONDUCTIVIDAD ELECTRICA. 3. INVERSION. 4. VISCOSIDAD. 5. ESTABILIDAD. 6. TENSION INTERFACIAL. 7. TENSION SUPERFICIAL.
12

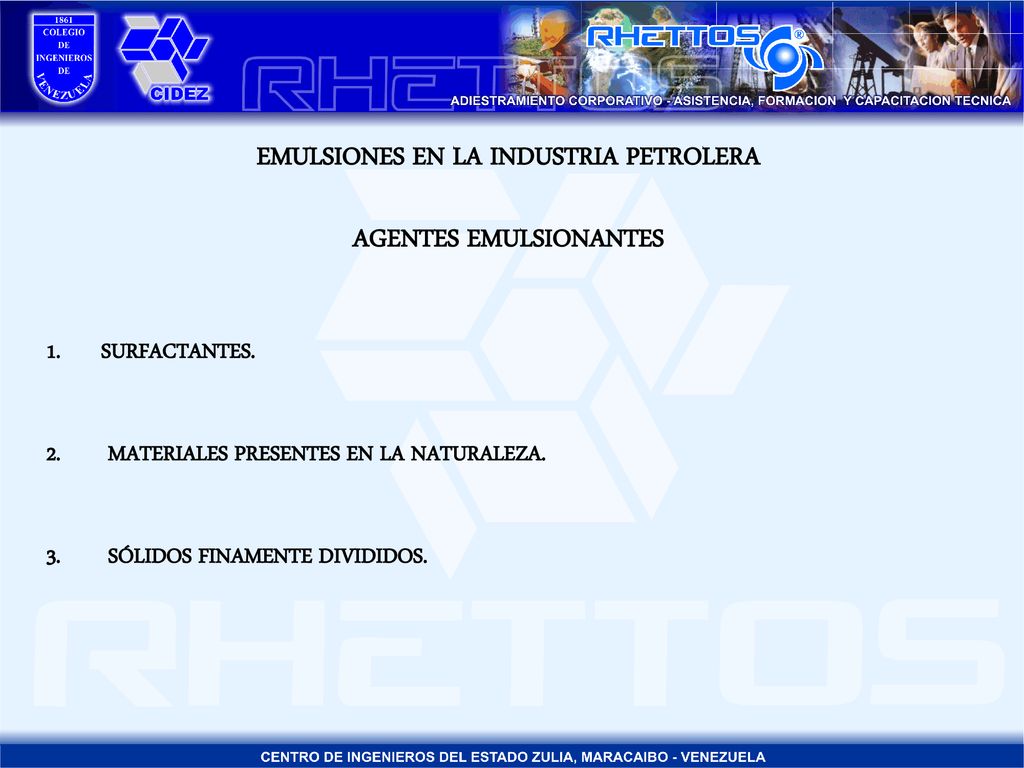

EMULSIONES EN LA INDUSTRIA PETROLERA AGENTES EMULSIONANTES
SURFACTANTES. MATERIALES PRESENTES EN LA NATURALEZA. SÓLIDOS FINAMENTE DIVIDIDOS.
13
DESHIDRATACION DE PETROLEO

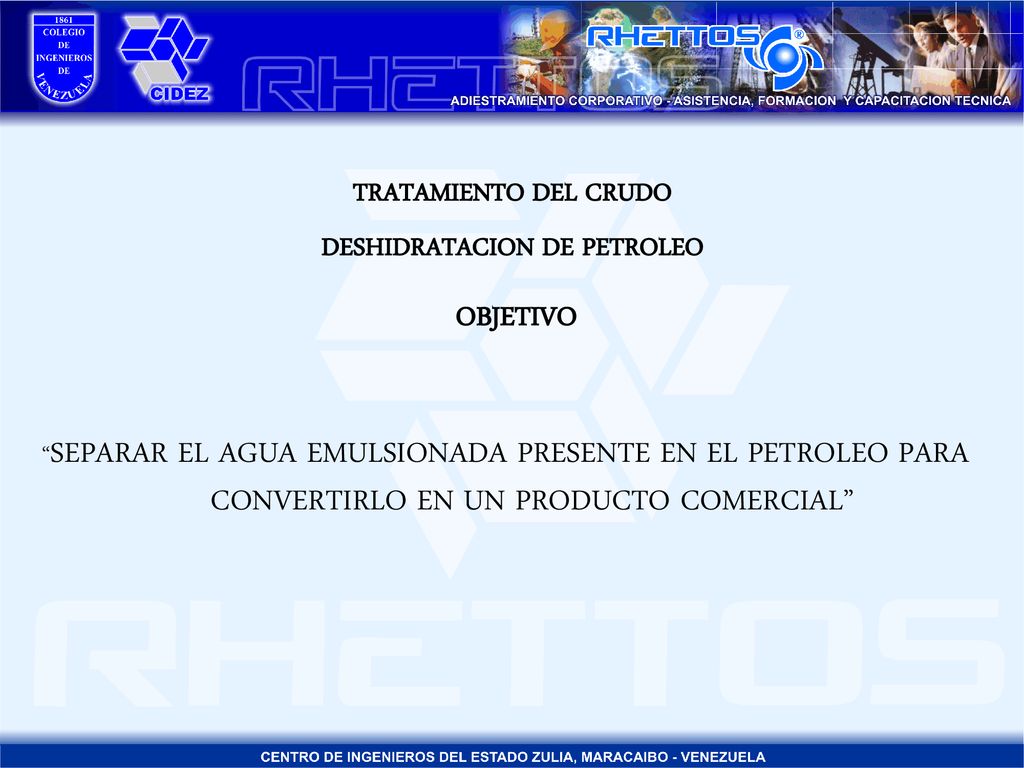

TRATAMIENTO DEL CRUDO DESHIDRATACION DE PETROLEO OBJETIVO “SEPARAR EL AGUA EMULSIONADA PRESENTE EN EL PETROLEO PARA CONVERTIRLO EN UN PRODUCTO COMERCIAL”
14

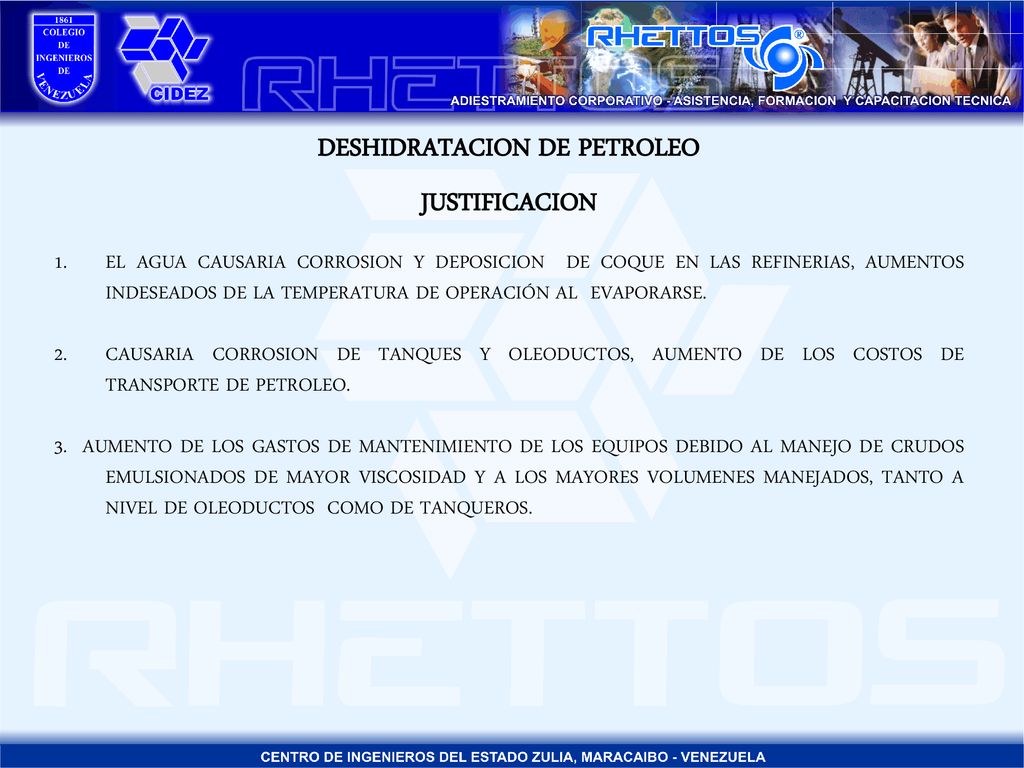

DESHIDRATACION DE PETROLEO
JUSTIFICACION EL AGUA CAUSARIA CORROSION Y DEPOSICION DE COQUE EN LAS REFINERIAS, AUMENTOS INDESEADOS DE LA TEMPERATURA DE OPERACIÓN AL EVAPORARSE. CAUSARIA CORROSION DE TANQUES Y OLEODUCTOS, AUMENTO DE LOS COSTOS DE TRANSPORTE DE PETROLEO. 3. AUMENTO DE LOS GASTOS DE MANTENIMIENTO DE LOS EQUIPOS DEBIDO AL MANEJO DE CRUDOS EMULSIONADOS DE MAYOR VISCOSIDAD Y A LOS MAYORES VOLUMENES MANEJADOS, TANTO A NIVEL DE OLEODUCTOS COMO DE TANQUEROS.
15

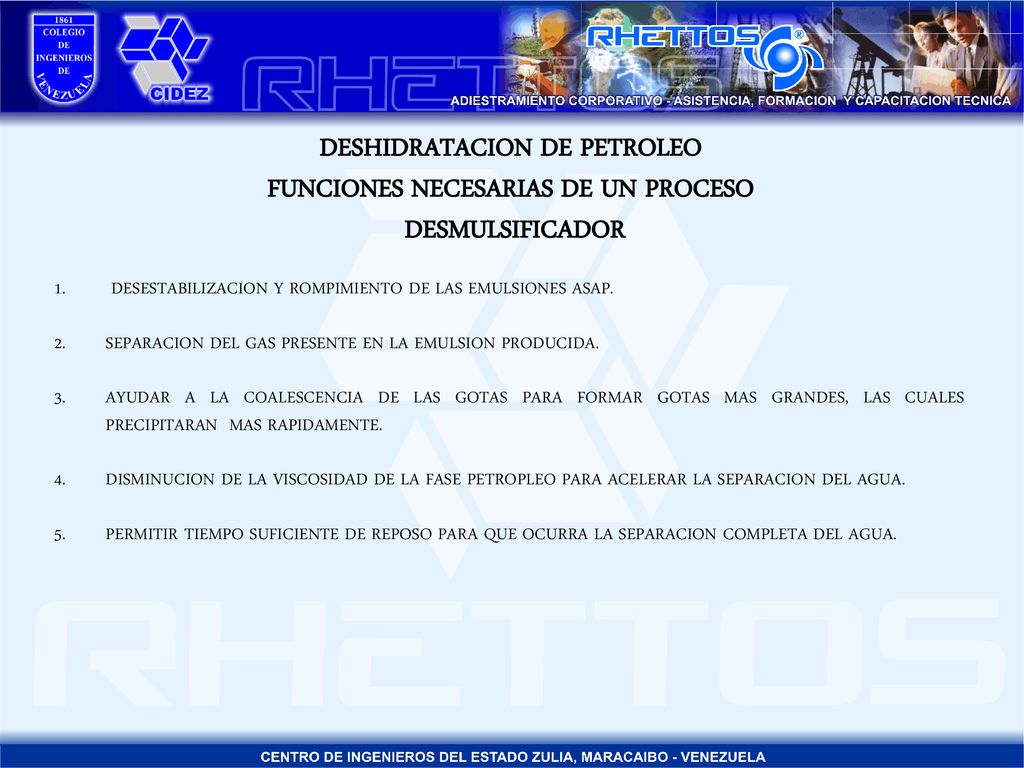

DESHIDRATACION DE PETROLEO FUNCIONES NECESARIAS DE UN PROCESO
DESMULSIFICADOR DESESTABILIZACION Y ROMPIMIENTO DE LAS EMULSIONES ASAP. SEPARACION DEL GAS PRESENTE EN LA EMULSION PRODUCIDA. AYUDAR A LA COALESCENCIA DE LAS GOTAS PARA FORMAR GOTAS MAS GRANDES, LAS CUALES PRECIPITARAN MAS RAPIDAMENTE. DISMINUCION DE LA VISCOSIDAD DE LA FASE PETROPLEO PARA ACELERAR LA SEPARACION DEL AGUA. PERMITIR TIEMPO SUFICIENTE DE REPOSO PARA QUE OCURRA LA SEPARACION COMPLETA DEL AGUA.
16

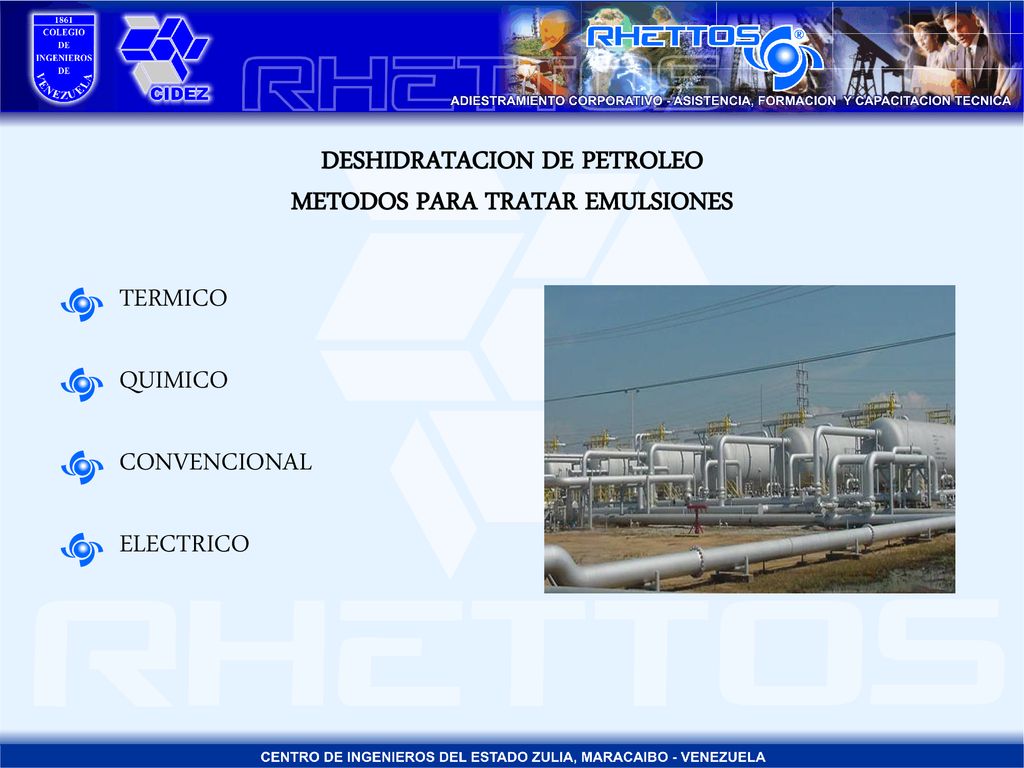

DESHIDRATACION DE PETROLEO METODOS PARA TRATAR EMULSIONES
TERMICO QUIMICO CONVENCIONAL ELECTRICO
17
DESHIDRATACION DE PETROLEO

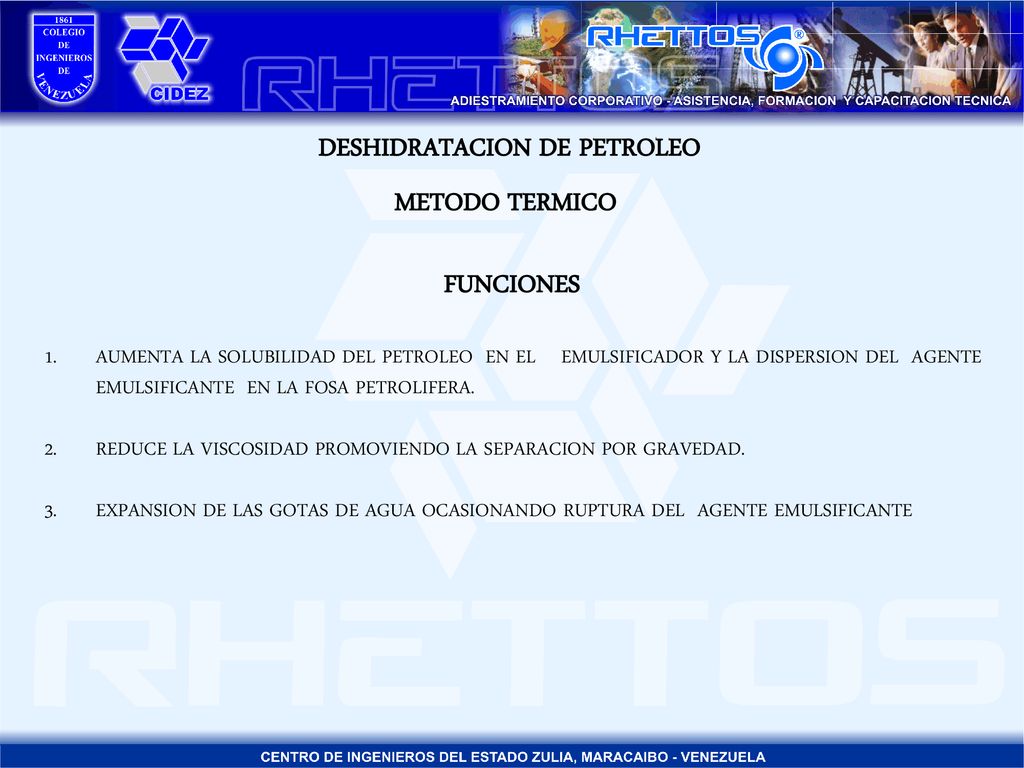

METODO TERMICO FUNCIONES AUMENTA LA SOLUBILIDAD DEL PETROLEO EN EL EMULSIFICADOR Y LA DISPERSION DEL AGENTE EMULSIFICANTE EN LA FOSA PETROLIFERA. REDUCE LA VISCOSIDAD PROMOVIENDO LA SEPARACION POR GRAVEDAD. EXPANSION DE LAS GOTAS DE AGUA OCASIONANDO RUPTURA DEL AGENTE EMULSIFICANTE
18
DESHIDRATACION DE PETROLEO
METODO TERMICO
19

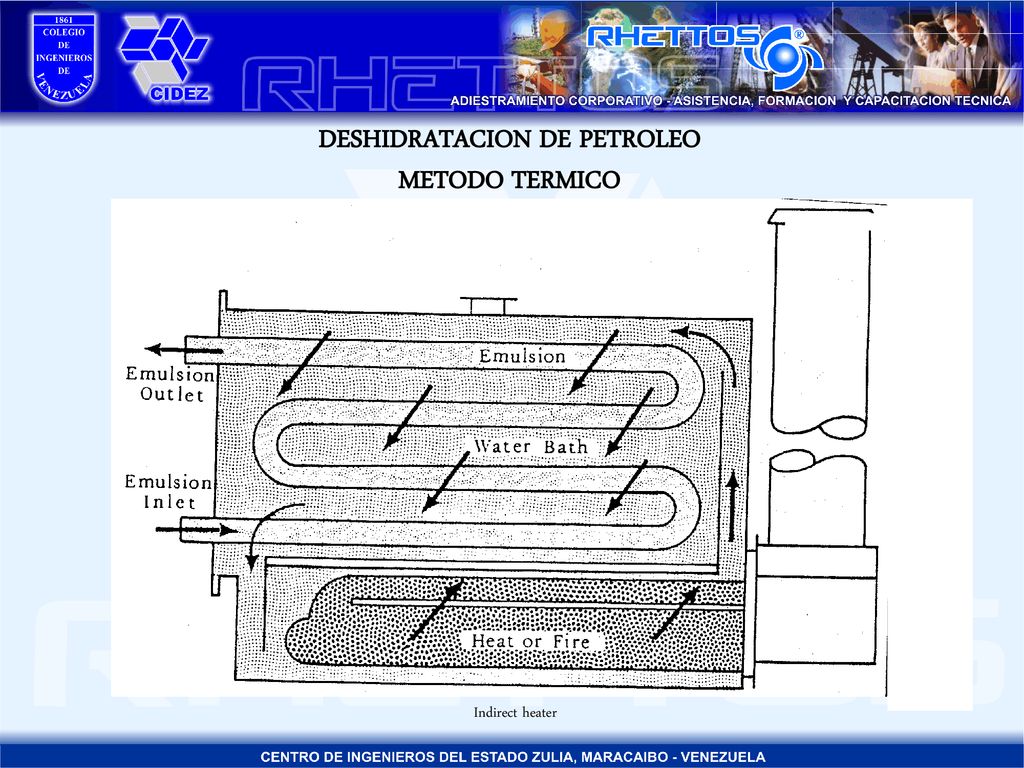

DESHIDRATACION DE PETROLEO
METODO TERMICO Indirect heater
20

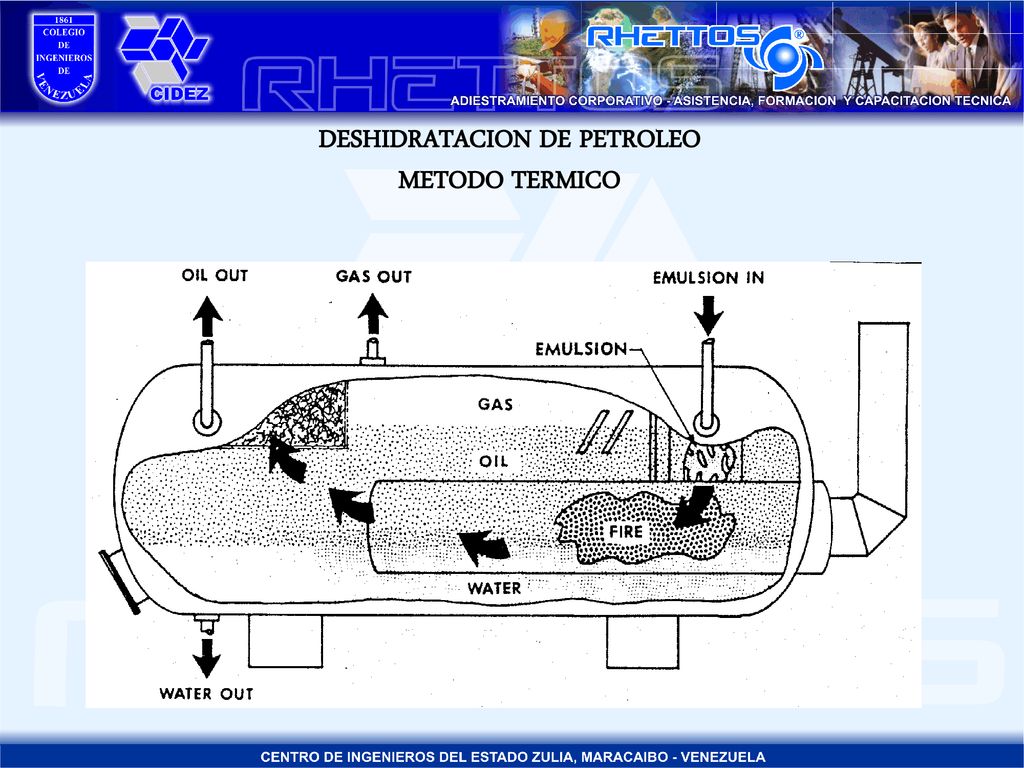

DESHIDRATACION DE PETROLEO

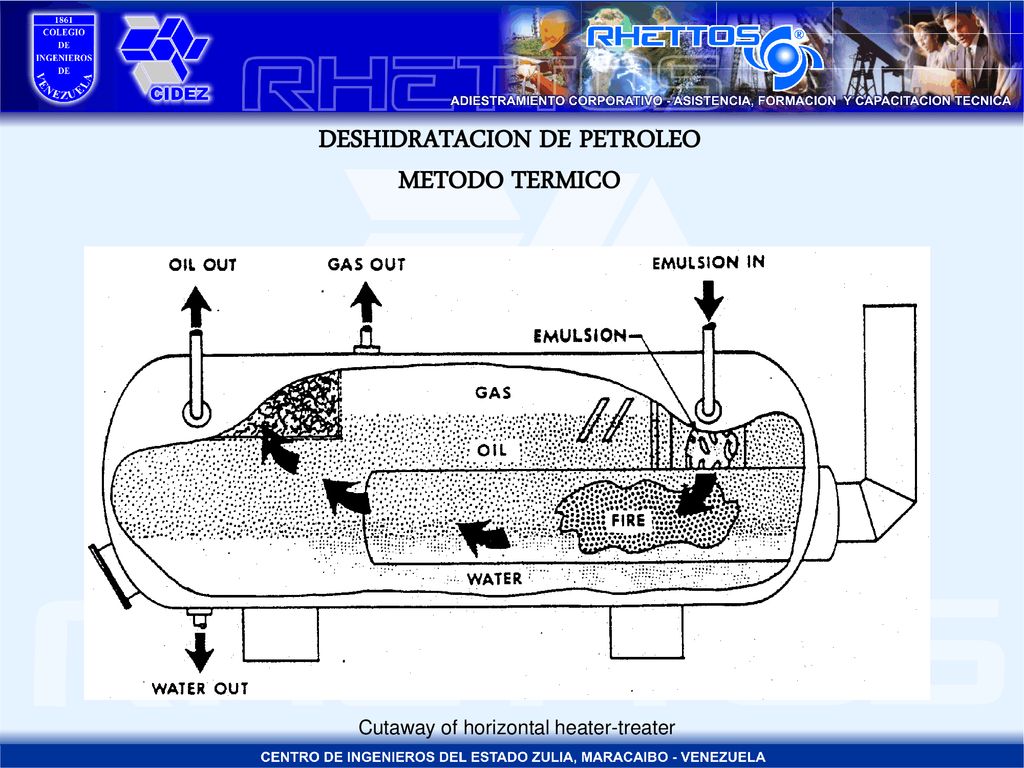

METODO TERMICO Cutaway of horizontal heater-treater
21
DESHIDRATACION DE PETROLEO

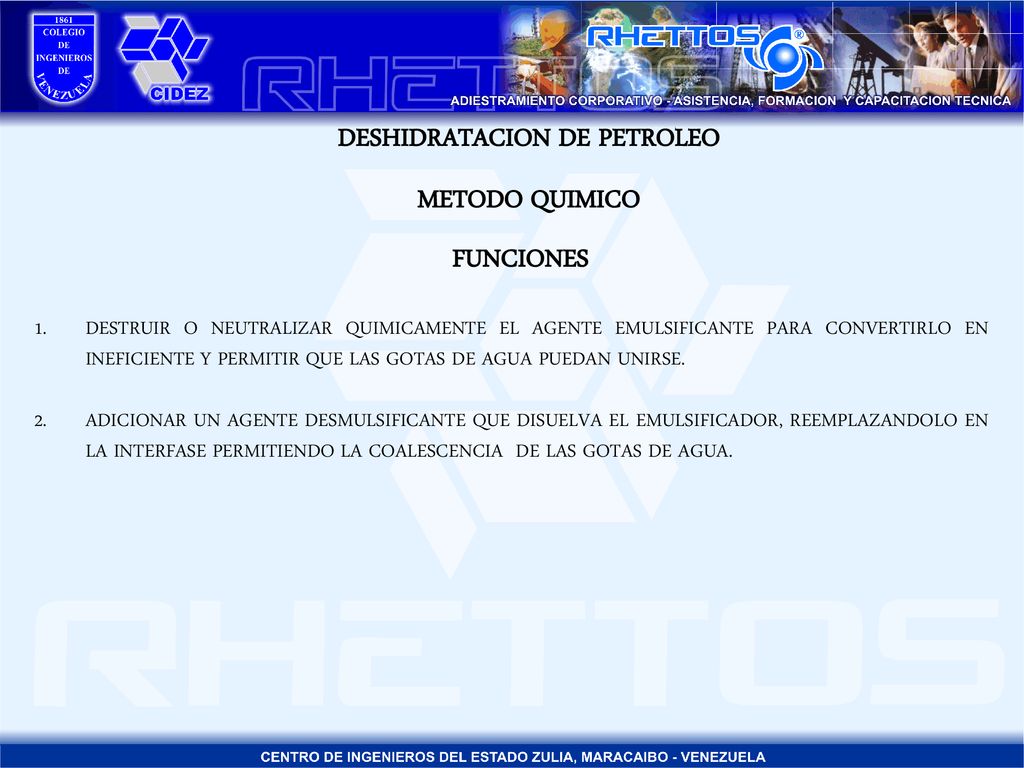

METODO QUIMICO FUNCIONES DESTRUIR O NEUTRALIZAR QUIMICAMENTE EL AGENTE EMULSIFICANTE PARA CONVERTIRLO EN INEFICIENTE Y PERMITIR QUE LAS GOTAS DE AGUA PUEDAN UNIRSE. ADICIONAR UN AGENTE DESMULSIFICANTE QUE DISUELVA EL EMULSIFICADOR, REEMPLAZANDOLO EN LA INTERFASE PERMITIENDO LA COALESCENCIA DE LAS GOTAS DE AGUA.
22

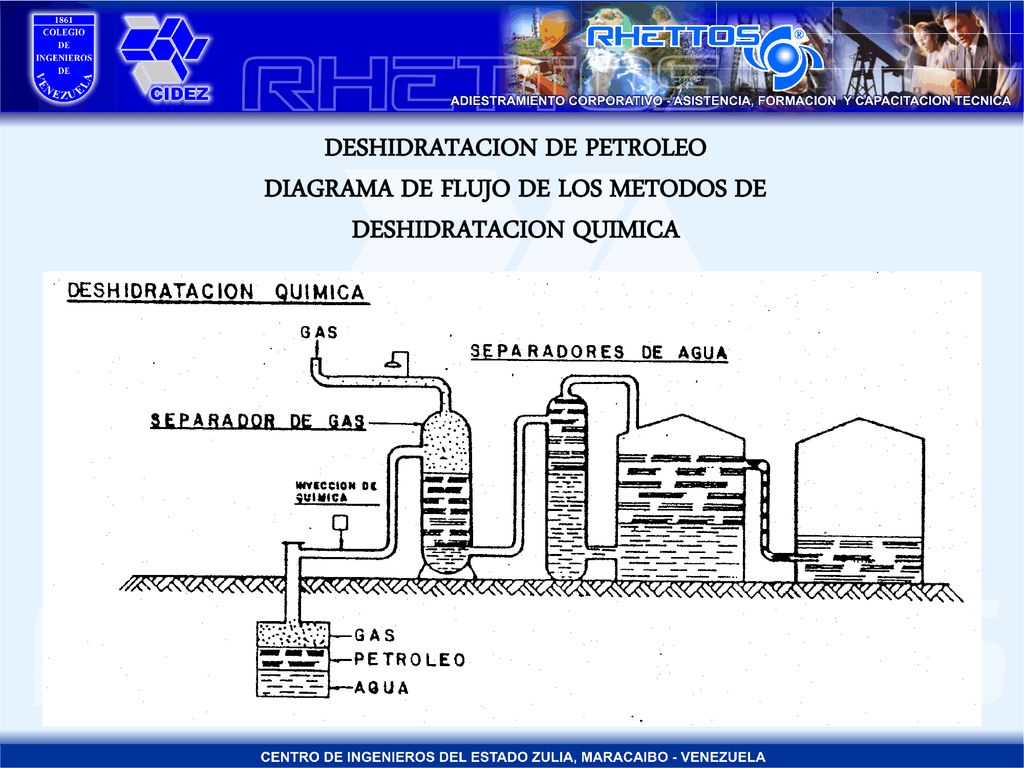

DESHIDRATACION DE PETROLEO DIAGRAMA DE FLUJO DE LOS METODOS DE
DESHIDRATACION QUIMICA
23

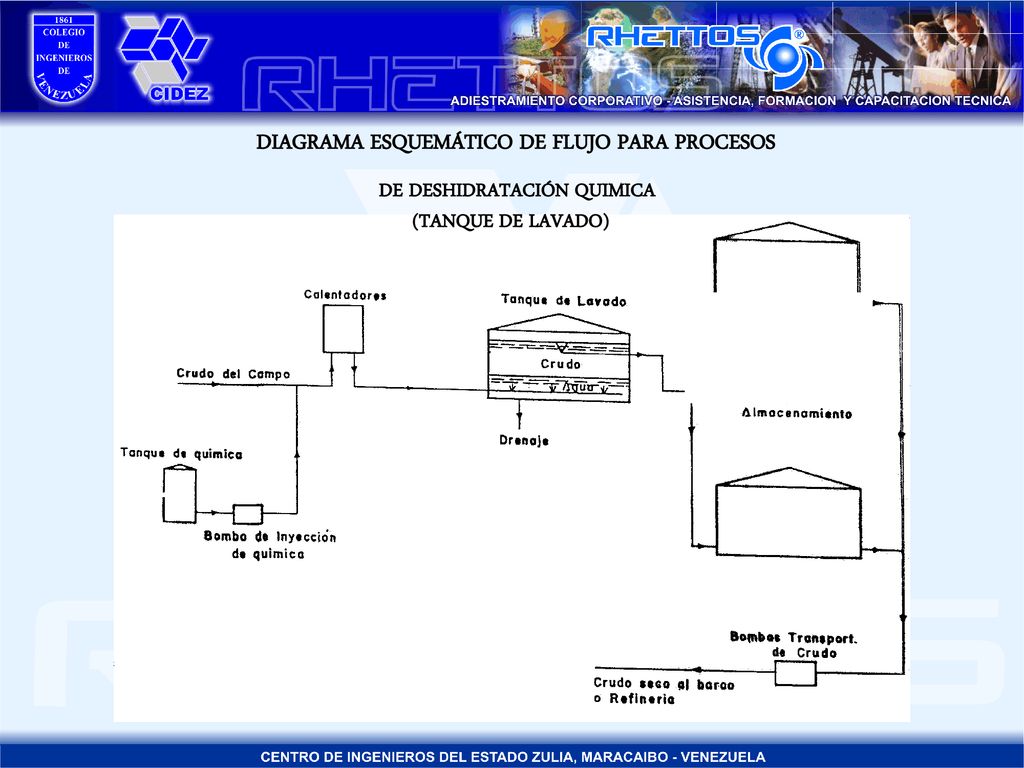

DIAGRAMA ESQUEMÁTICO DE FLUJO PARA PROCESOS DE DESHIDRATACIÓN QUIMICA
(TANQUE DE LAVADO)
24
DESHIDRATACION DE PETROLEO BOMBAS DE INYECCION DE QUIMICA
METODO QUIMICO BOMBAS DE INYECCION DE QUIMICA
25
DESHIDRATACION DE PETROLEO

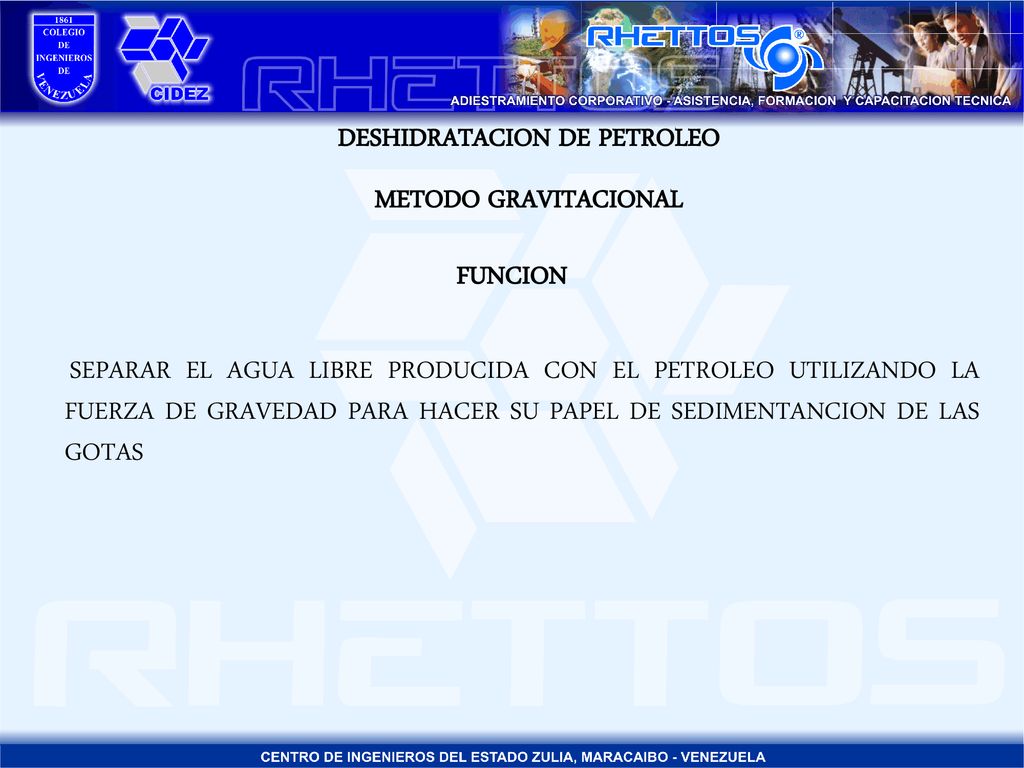

METODO GRAVITACIONAL FUNCION SEPARAR EL AGUA LIBRE PRODUCIDA CON EL PETROLEO UTILIZANDO LA FUERZA DE GRAVEDAD PARA HACER SU PAPEL DE SEDIMENTANCION DE LAS GOTAS
26

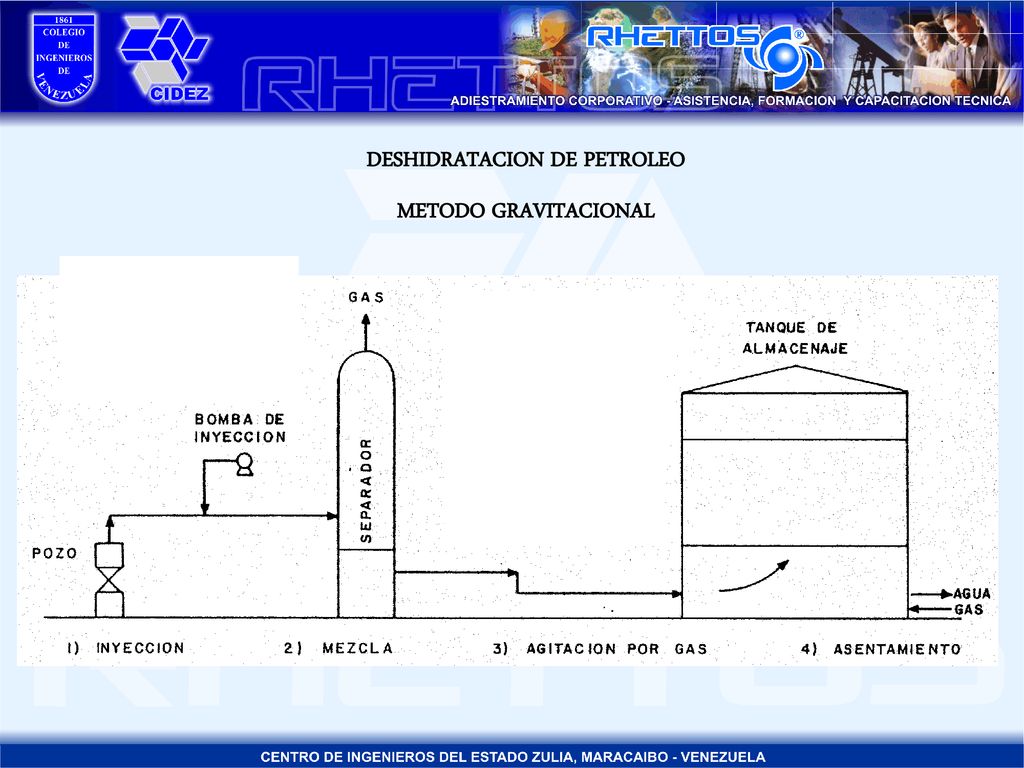

DESHIDRATACION DE PETROLEO
METODO GRAVITACIONAL
27
DESHIDRATACION DE PETROLEO

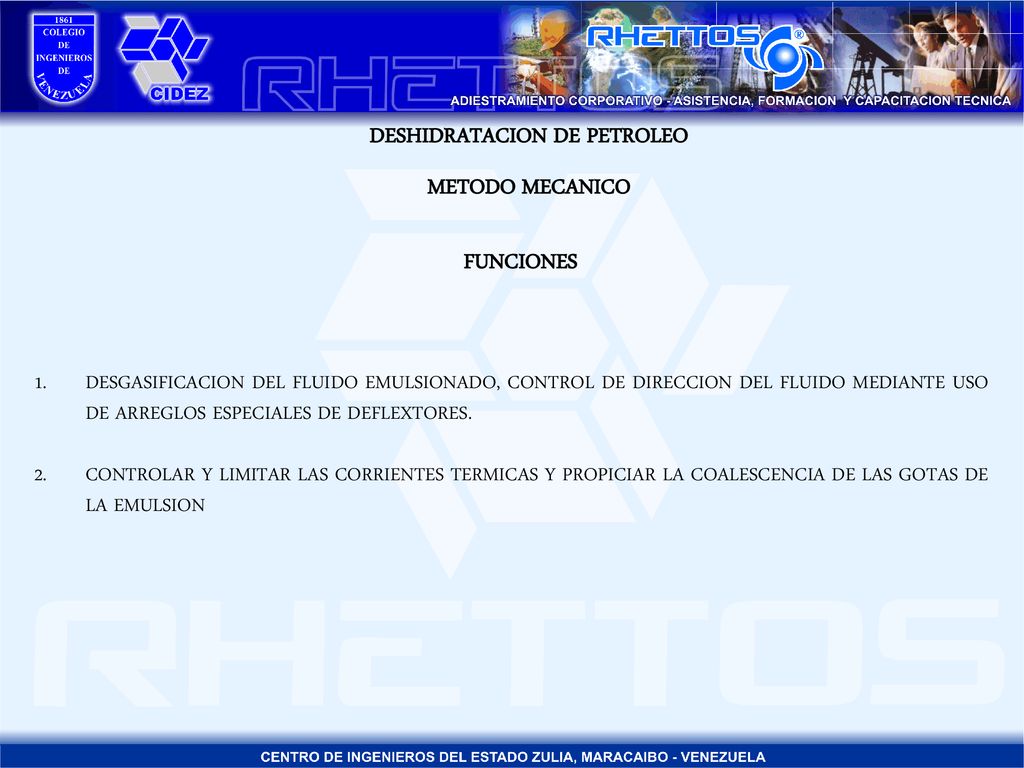

METODO MECANICO FUNCIONES DESGASIFICACION DEL FLUIDO EMULSIONADO, CONTROL DE DIRECCION DEL FLUIDO MEDIANTE USO DE ARREGLOS ESPECIALES DE DEFLEXTORES. CONTROLAR Y LIMITAR LAS CORRIENTES TERMICAS Y PROPICIAR LA COALESCENCIA DE LAS GOTAS DE LA EMULSION
28
SISTEMA DE DESHIDRATACION
EX-LAGOVEN
29

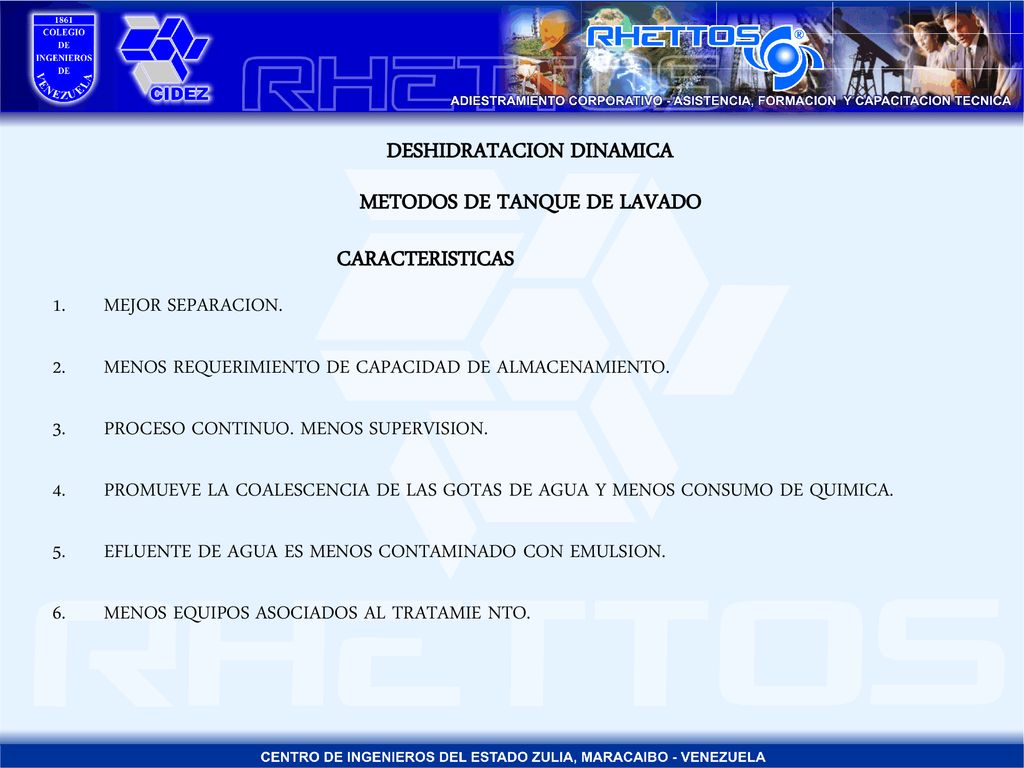

DESHIDRATACION DINAMICA METODOS DE TANQUE DE LAVADO
CARACTERISTICAS MEJOR SEPARACION. MENOS REQUERIMIENTO DE CAPACIDAD DE ALMACENAMIENTO. PROCESO CONTINUO. MENOS SUPERVISION. PROMUEVE LA COALESCENCIA DE LAS GOTAS DE AGUA Y MENOS CONSUMO DE QUIMICA. EFLUENTE DE AGUA ES MENOS CONTAMINADO CON EMULSION. MENOS EQUIPOS ASOCIADOS AL TRATAMIE NTO.
30

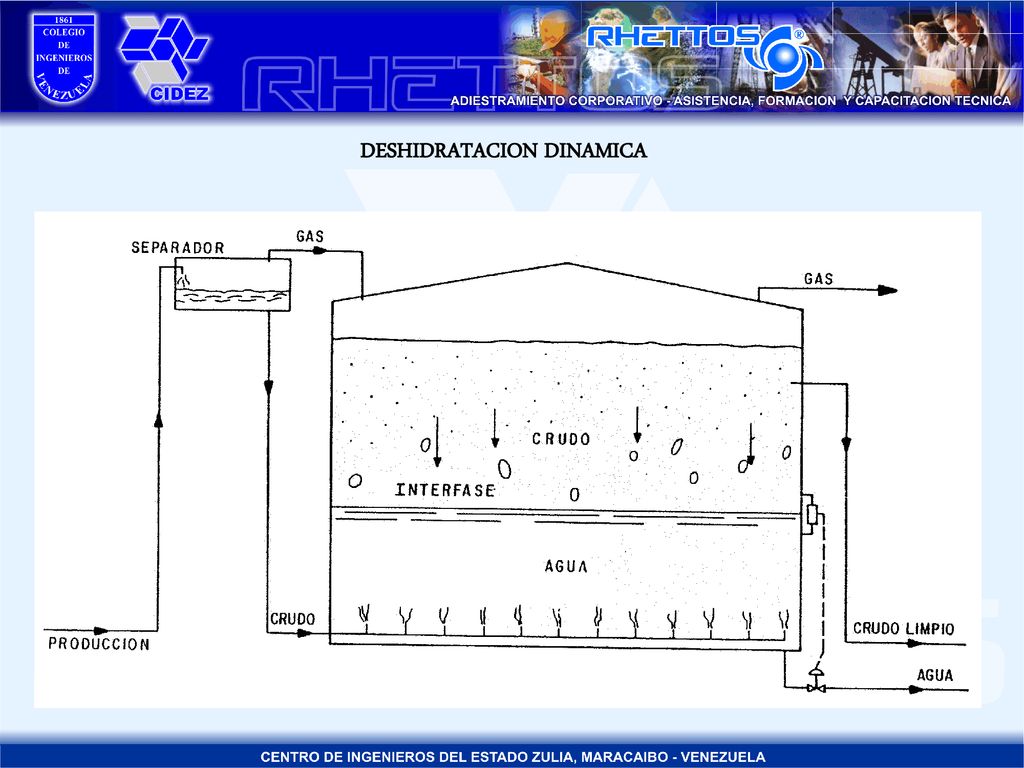

DESHIDRATACION DINAMICA
31
DESHIDRATACION DE PETROLEO

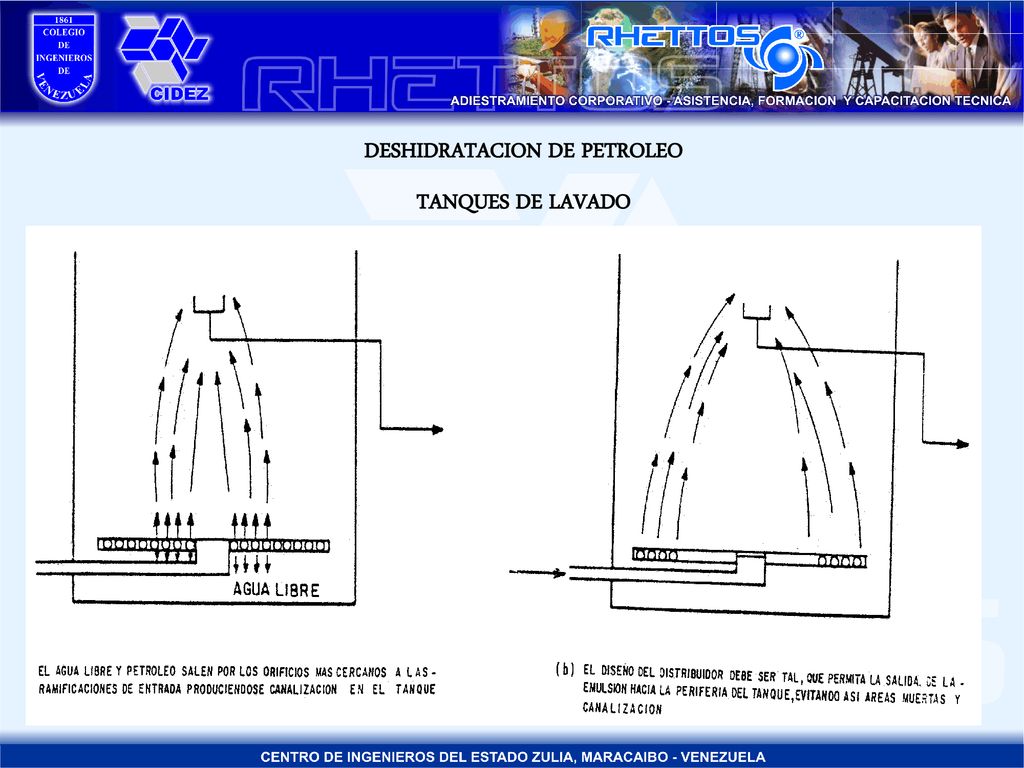

TANQUES DE LAVADO
32
DESHIDRATACION DE PETROLEO
METODO ELECTRICO FUNCION CAUSA QUE PEQUEÑAS GOTAS DISPERSAS SE MUEVAN, COLINDEN Y SE PRODUZCA LA COALESCENCIA CON LA POSTERIOR PRECIPITACION DE LAS GOTAS DE AGUA MEDIANTE CHOQUES DEL FLUIDO EMULSIONANTE CON CAMPOS ELECTRICOS DE ALTO VOLTAJE Y A UNA RELATIVA ALTA TEMPERATURA.
33

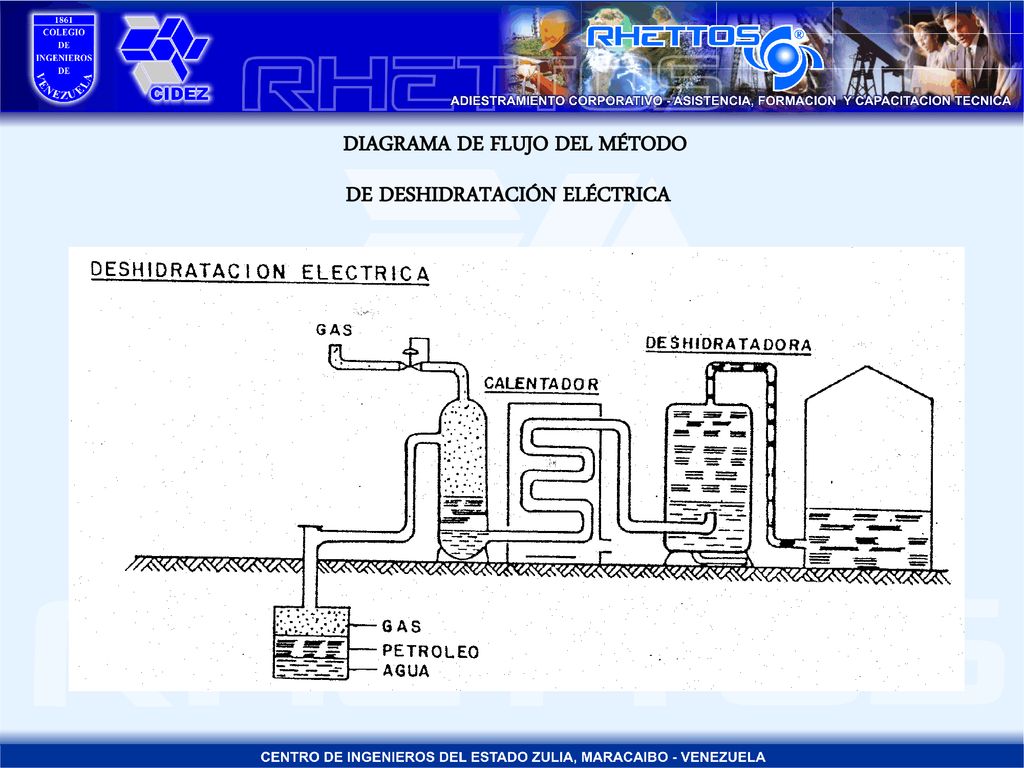

DIAGRAMA DE FLUJO DEL MÉTODO DE DESHIDRATACIÓN ELÉCTRICA
34

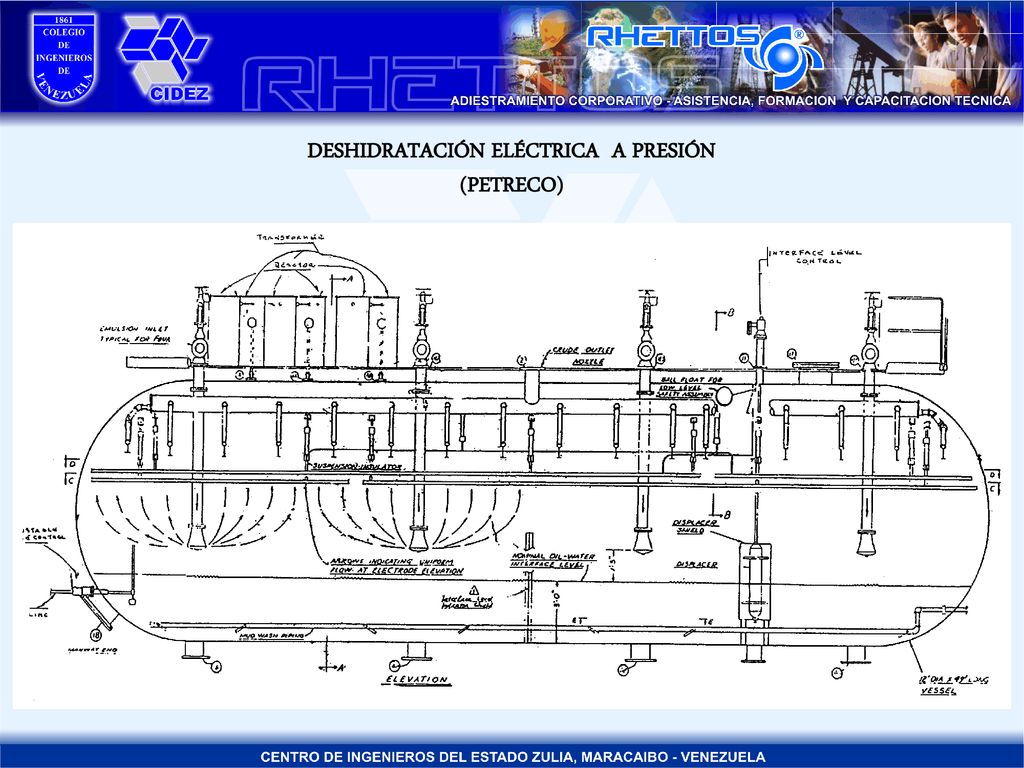

DESHIDRATACIÓN ELÉCTRICA A PRESIÓN
(PETRECO)
35

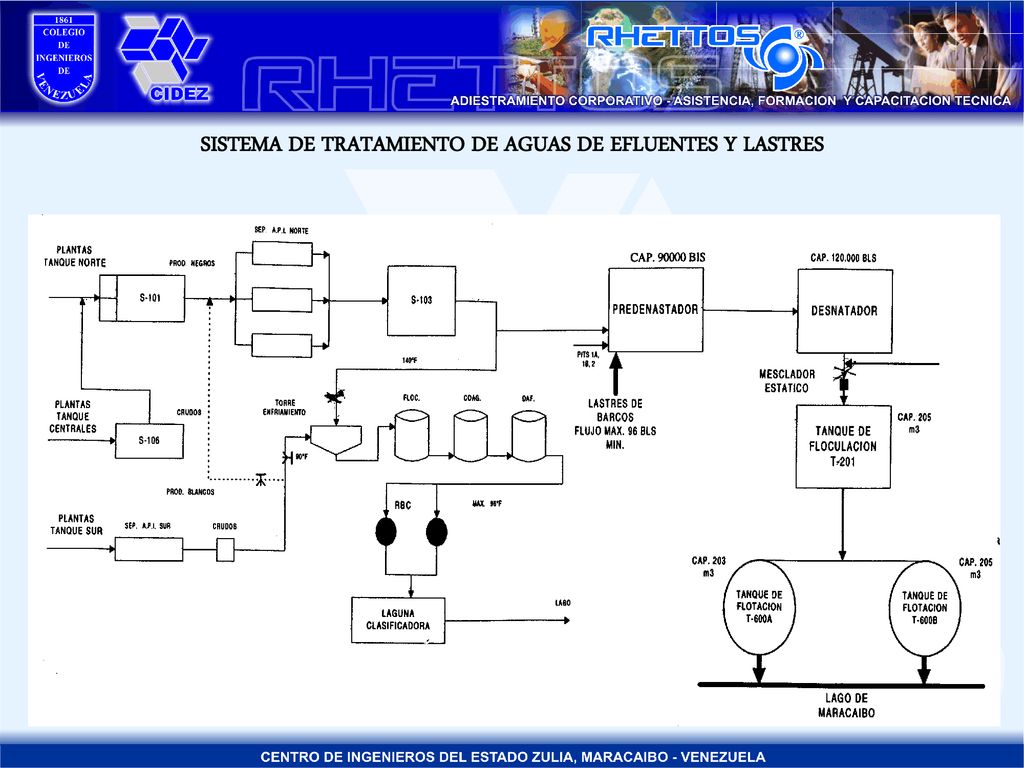

SISTEMA DE TRATAMIENTO DE AGUAS DE EFLUENTES Y LASTRES
36

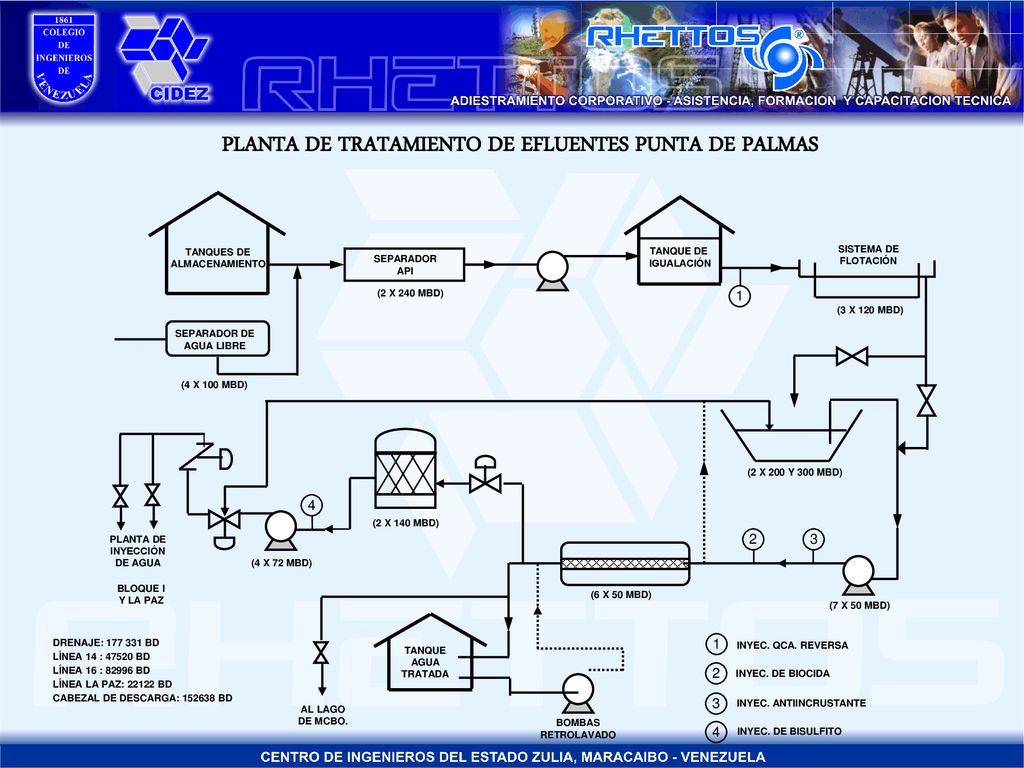

PLANTA DE TRATAMIENTO DE EFLUENTES PUNTA DE PALMAS
TANQUES DE ALMACENAMIENTO TANQUE DE IGUALACIÓN SISTEMA DE FLOTACIÓN SEPARADOR API (2 X 240 MBD) 1 (3 X 120 MBD) SEPARADOR DE AGUA LIBRE (4 X 100 MBD) (2 X 200 Y 300 MBD) 4 (2 X 140 MBD) PLANTA DE INYECCIÓN DE AGUA 2 3 (4 X 72 MBD) BLOQUE I Y LA PAZ (6 X 50 MBD) (7 X 50 MBD) DRENAJE: BD LÍNEA 14 : BD LÍNEA 16 : BD LÍNEA LA PAZ: BD CABEZAL DE DESCARGA: BD 1 TANQUE AGUA TRATADA INYEC. QCA. REVERSA 2 INYEC. DE BIOCIDA 3 AL LAGO DE MCBO. INYEC. ANTIINCRUSTANTE BOMBAS RETROLAVADO 4 INYEC. DE BISULFITO
