Tema: Oscilaciones electromagnéticas forzadas
2

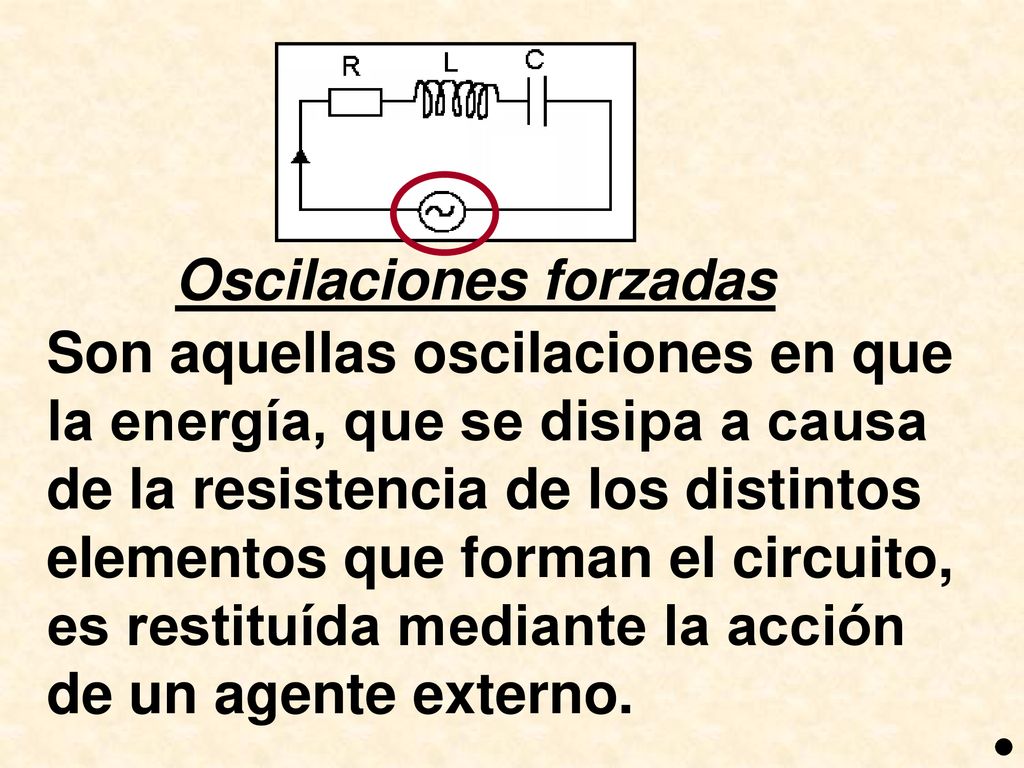

Oscilaciones forzadas
Son aquellas oscilaciones en que la energía, que se disipa a causa de la resistencia de los distintos elementos que forman el circuito, es restituída mediante la acción de un agente externo.
3

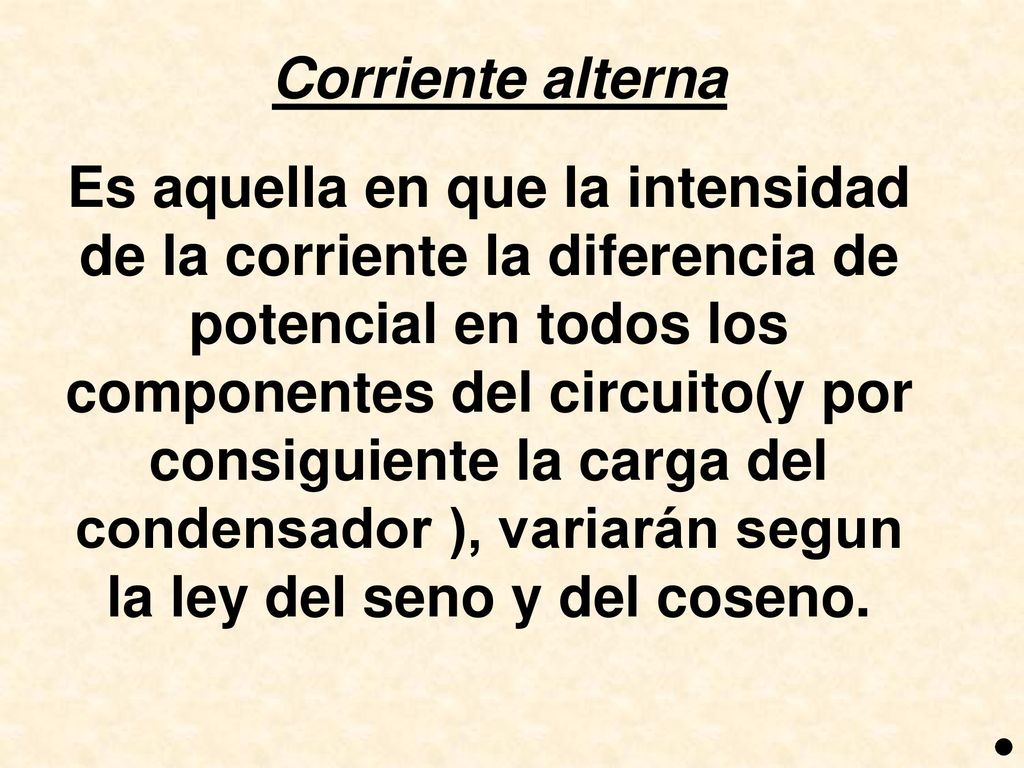

Corriente alterna Es aquella en que la intensidad de la corriente la diferencia de potencial en todos los componentes del circuito(y por consiguiente la carga del condensador ), variarán segun la ley del seno y del coseno.
4
u(t) i(t) = R I Um i(t) = cos t R i(t) = Im cos t

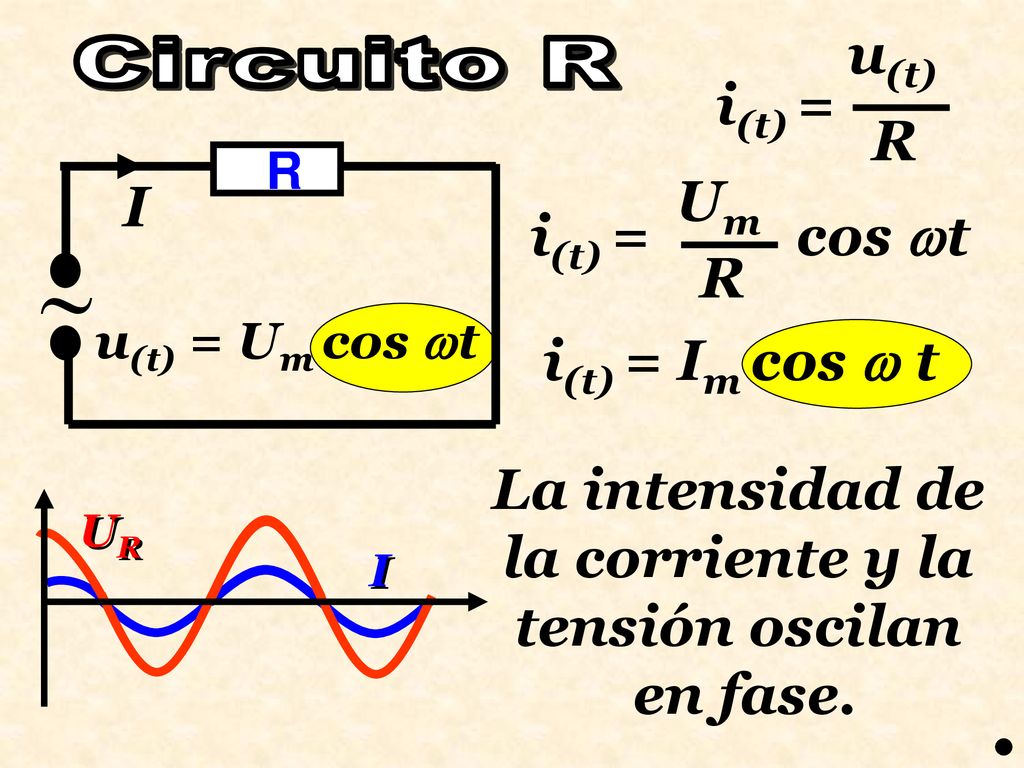

Circuito R i(t) = R R I Um i(t) = cos t R u(t) = Um cos t i(t) = Im cos t La intensidad de la corriente y la tensión oscilan en fase. UR I
5

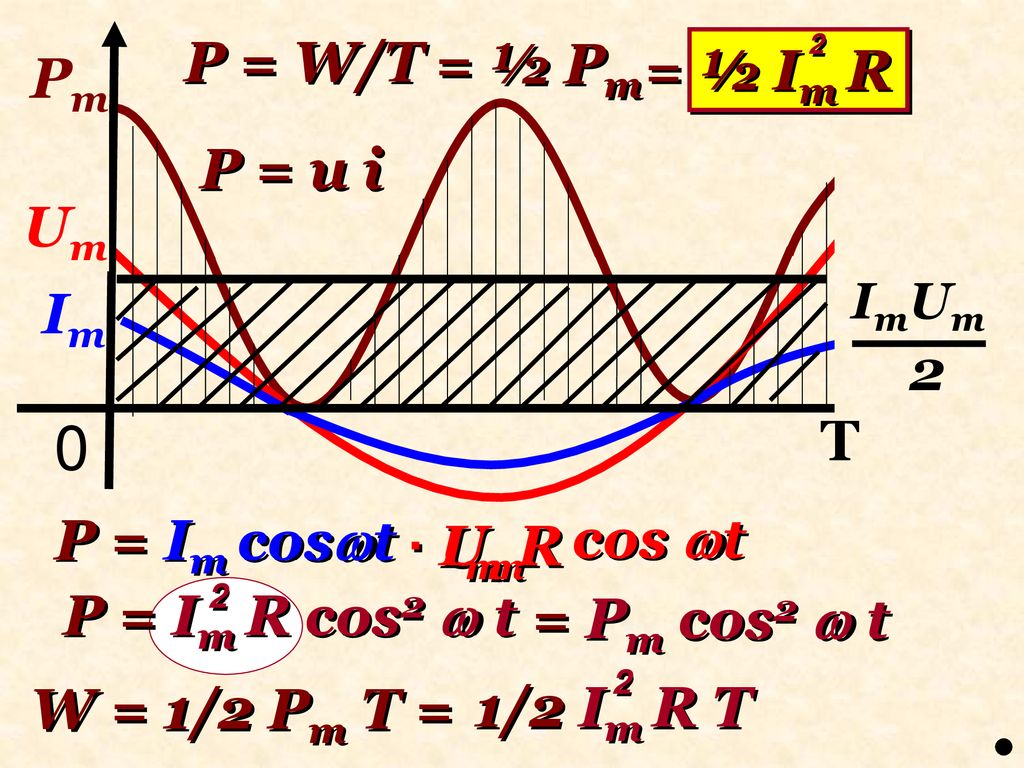

P = W/T = ½ Pm = ½ Im R Pm P = u i Um 2 Im T P = Im cost cos t
ImUm 2 Im T P = Im cost cos t ∙ Im R ∙ Um P = Im R cos2 t 2 = Pm cos2 t 2 1/2 Im R T W = 1/2 Pm T =
6

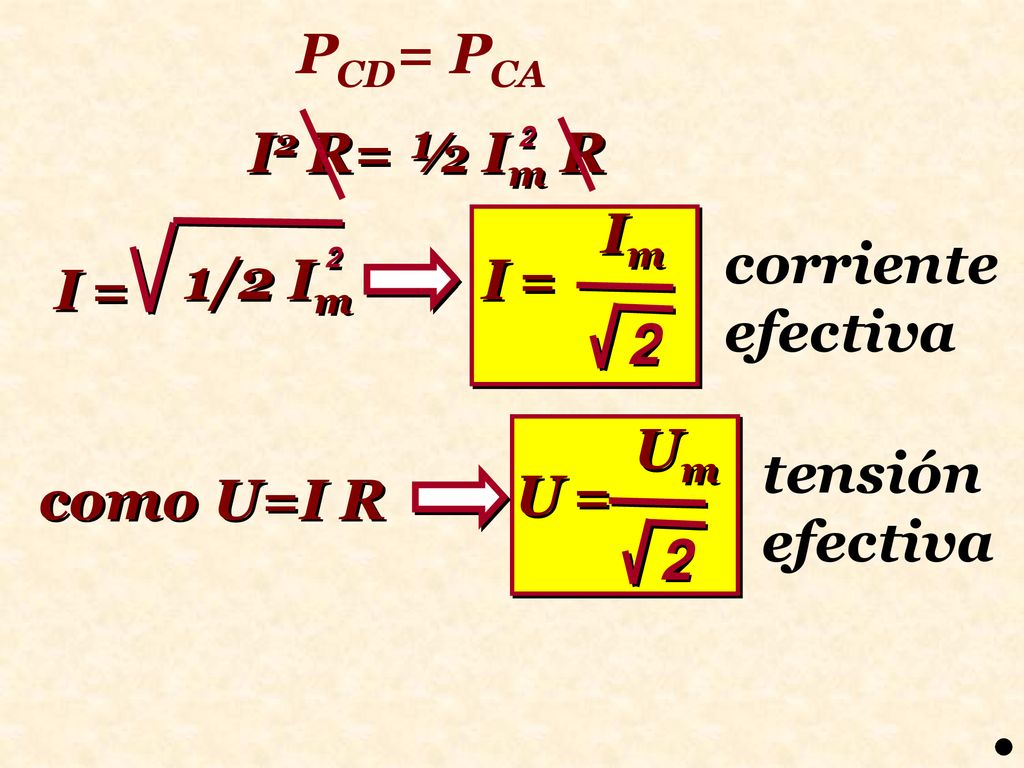

PCD= PCA I2 R= ½ Im R I = Im 2 I = 1/2 Im corriente efectiva U = Um 2
tensión efectiva como U=I R
7
La intesidad se adelanta /2 a la tensión.

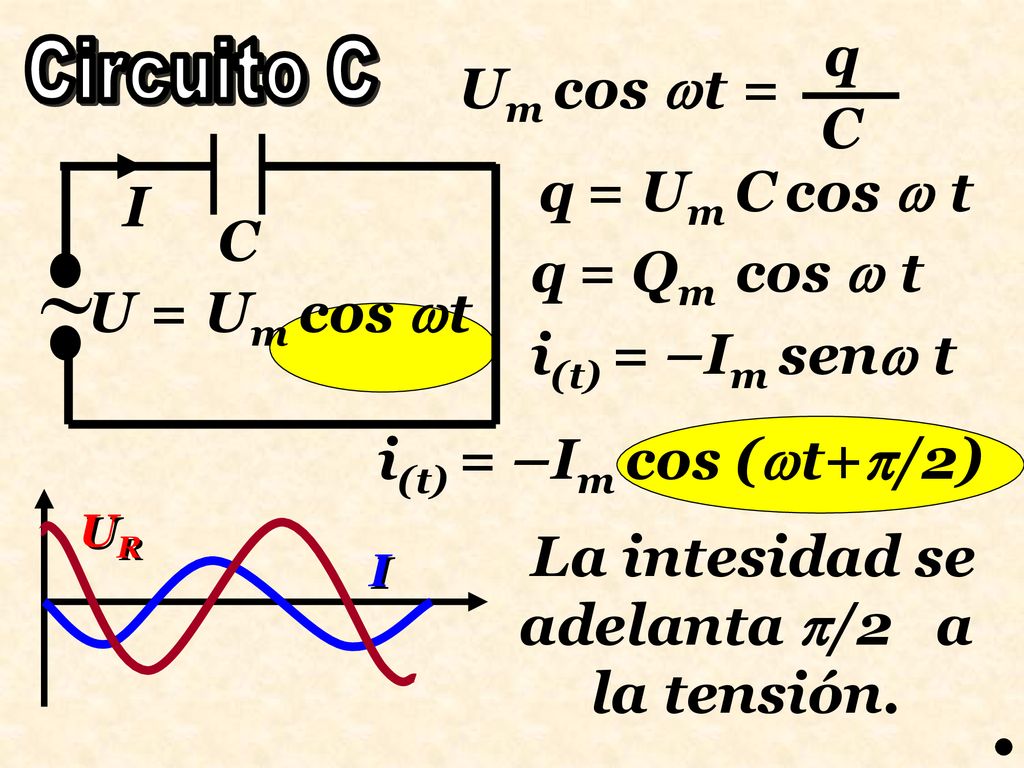

q Circuito C Um cos t = C q = Um C cos t I C q = Qm cos t U = Um cos t i(t) = –Im sen t i(t) = –Im cos (t+/2) UR I La intesidad se adelanta /2 a la tensión.
8
representa la oposición al paso de la corriente en el condensador.

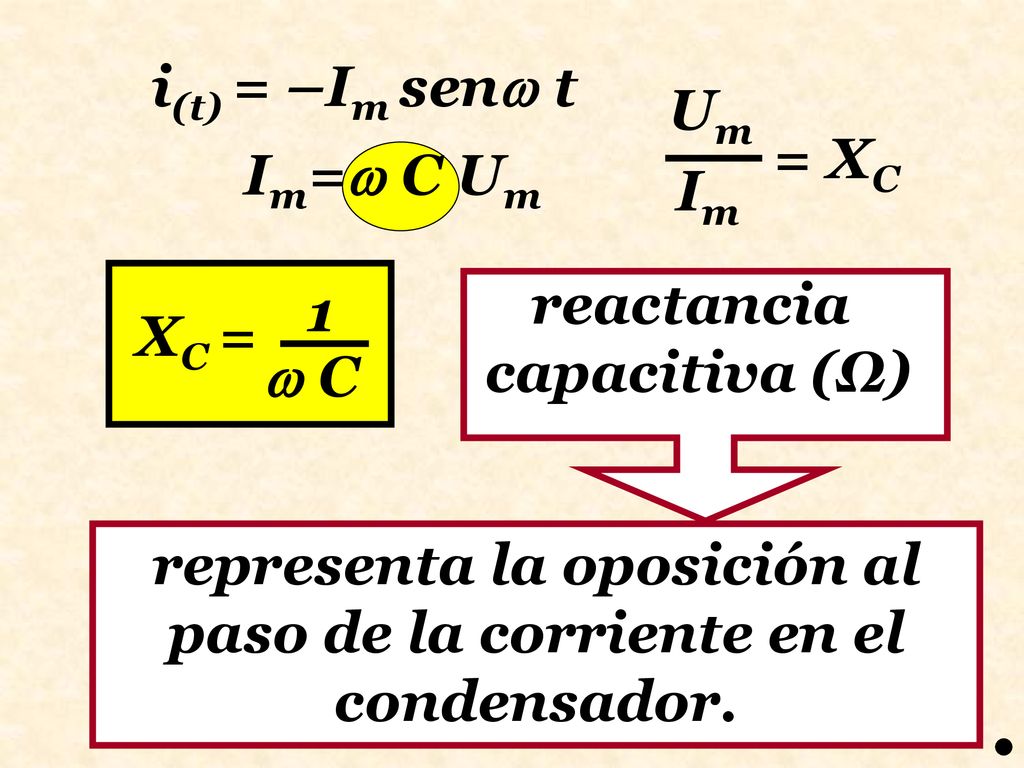

i(t) = –Im sen t Im Um = XC Im= C Um reactancia capacitiva (Ω) 1 XC = C representa la oposición al paso de la corriente en el condensador.
9
La intesidad de la corriente se atrasa /2 con respecto a la tensión.

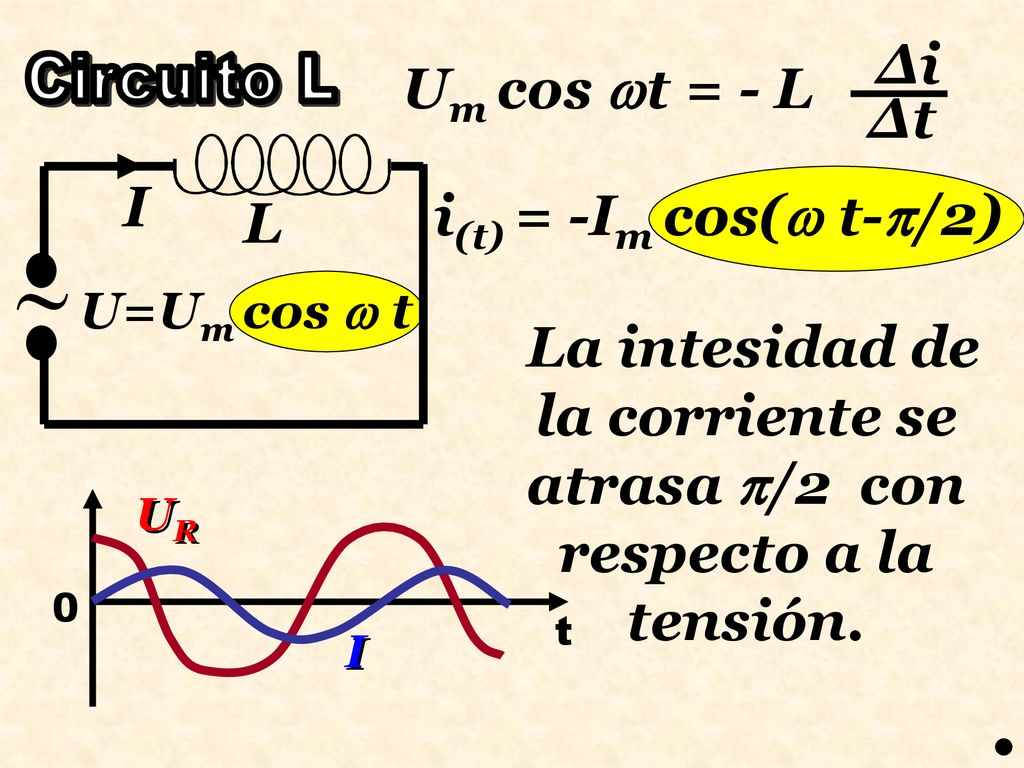

Um cos t = - L Circuito L ∆t I i(t) = -Im cos( t-/2) L U=Um cos t La intesidad de la corriente se atrasa /2 con respecto a la tensión. UR I t
10
representa la oposición al paso de la corriente en el inductor.

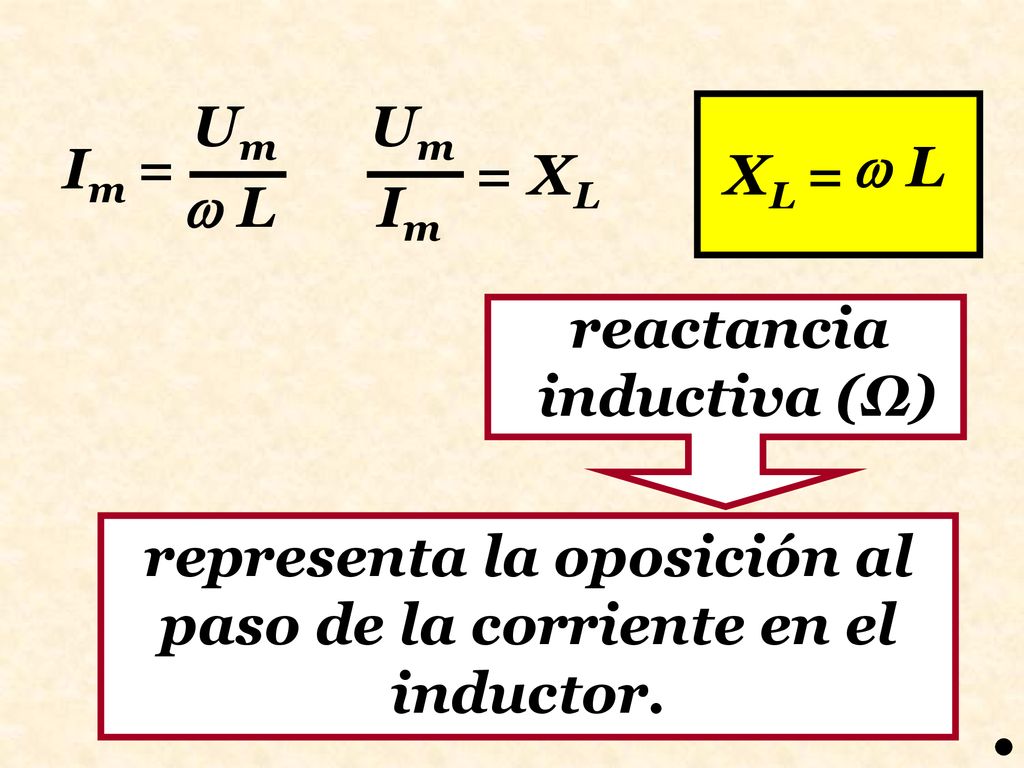

Um Im Um = XL Im = L XL = L reactancia inductiva (Ω) representa la oposición al paso de la corriente en el inductor.
