1 Topología de Internet Prof. Juan C. Karman, D.B.A.

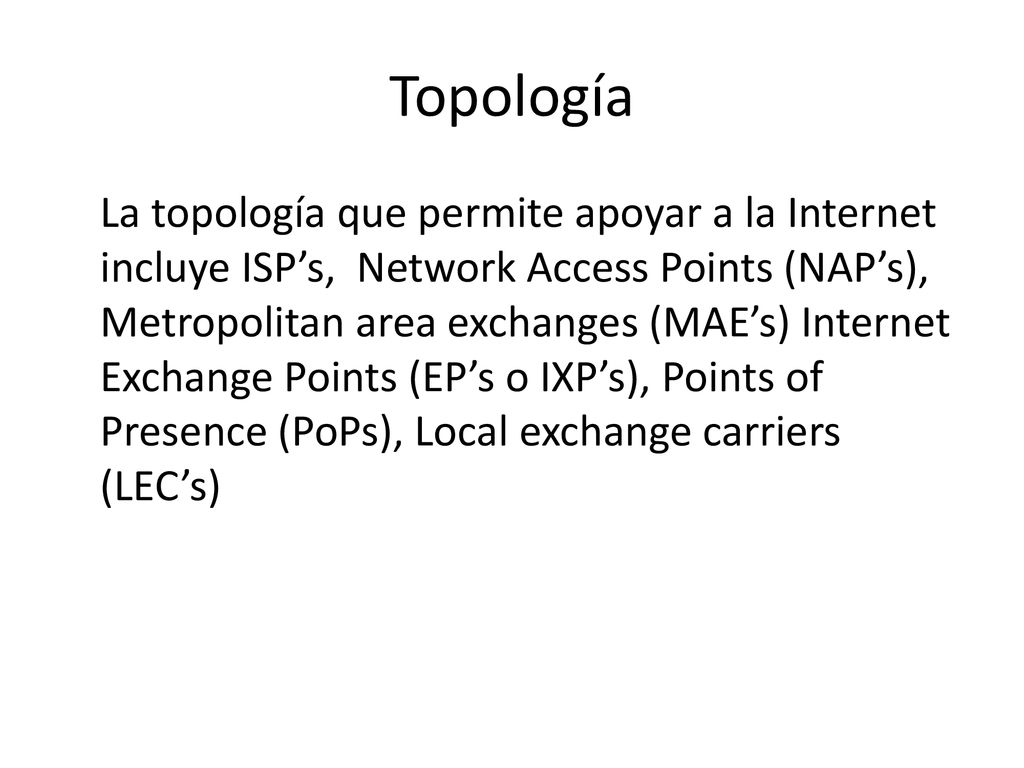

2 Topología La topología que permite apoyar a la Internet incluye ISP’s, Network Access Points (NAP’s), Metropolitan area exchanges (MAE’s) Internet Exchange Points (EP’s o IXP’s), Points of Presence (PoPs), Local exchange carriers (LEC’s)

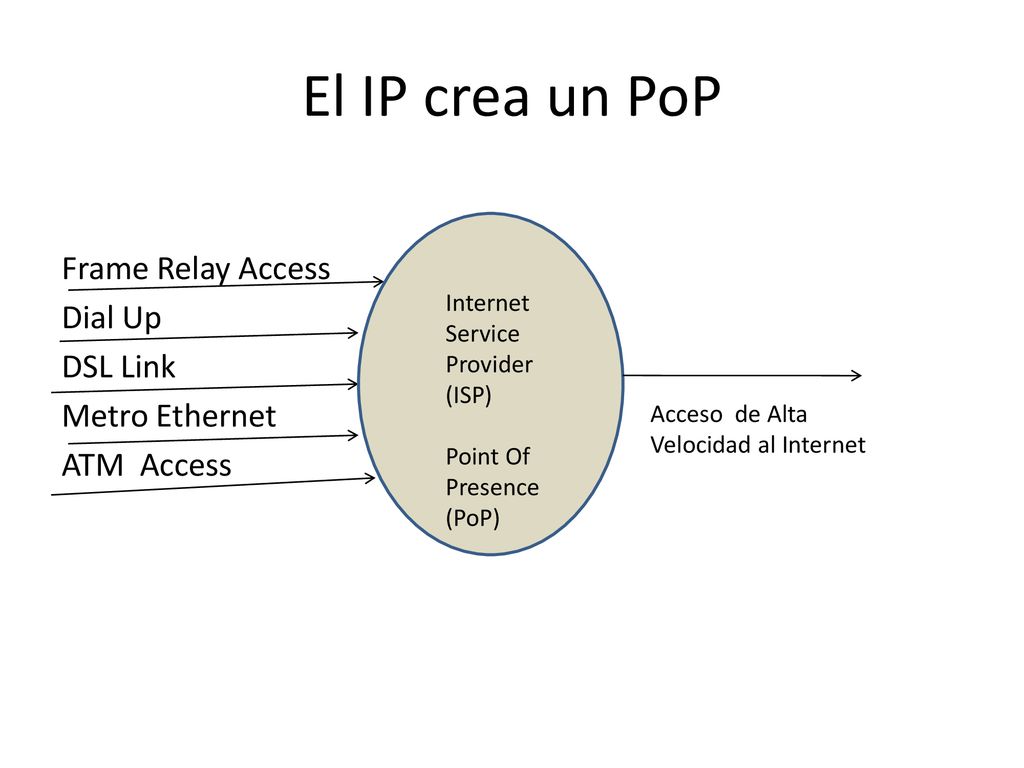

3 El IP crea un PoP Frame Relay Access Dial Up DSL Link Metro Ethernet ATM Access Internet Service Provider (ISP) Point Of Presence (PoP) Acceso de Alta Velocidad al Internet

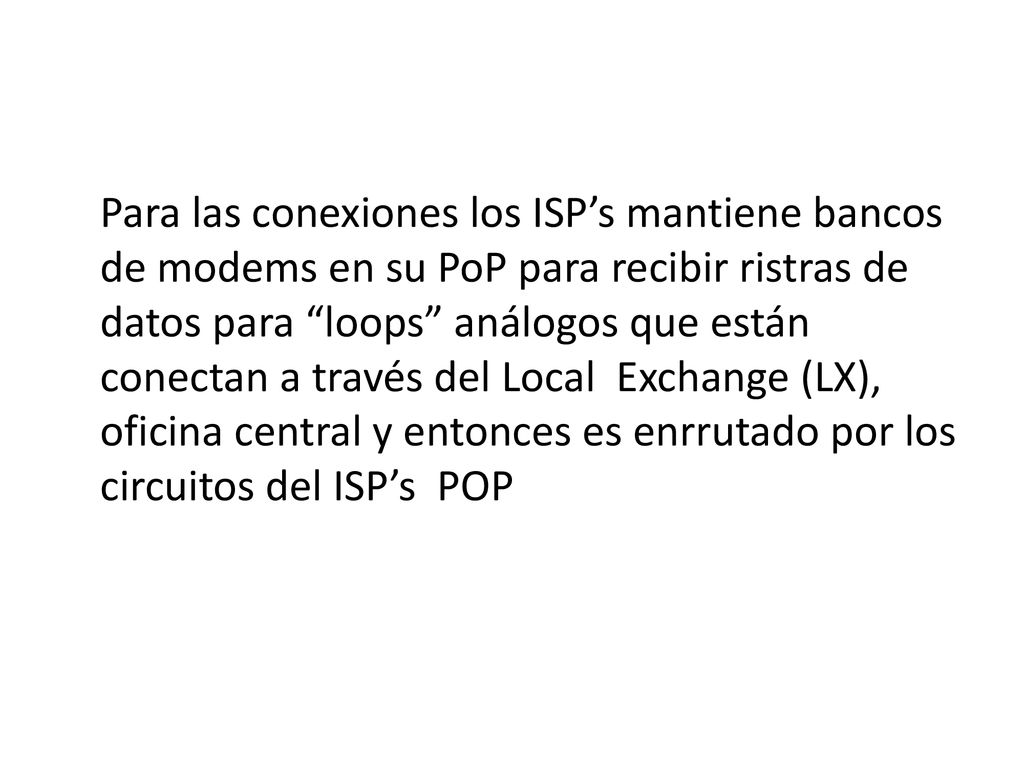

4 Para las conexiones los ISP’s mantiene bancos de modems en su PoP para recibir ristras de datos para “loops” análogos que están conectan a través del Local Exchange (LX), oficina central y entonces es enrrutado por los circuitos del ISP’s POP

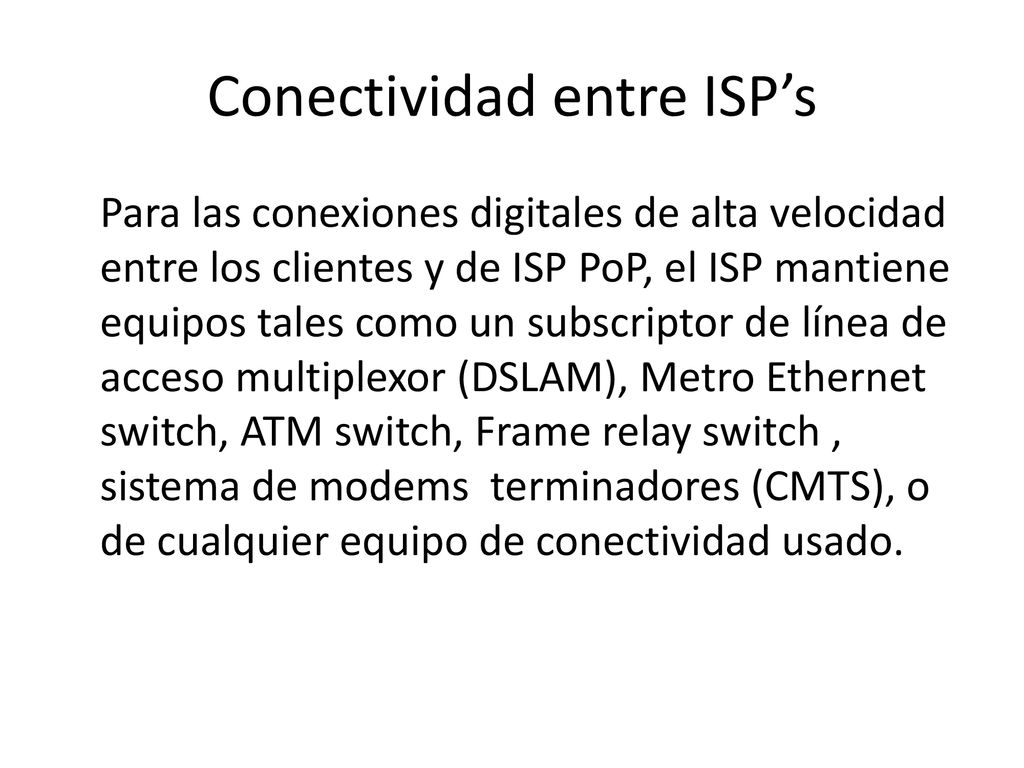

5 Conectividad entre ISP’s
Para las conexiones digitales de alta velocidad entre los clientes y de ISP PoP, el ISP mantiene equipos tales como un subscriptor de línea de acceso multiplexor (DSLAM), Metro Ethernet switch, ATM switch, Frame relay switch , sistema de modems terminadores (CMTS), o de cualquier equipo de conectividad usado.

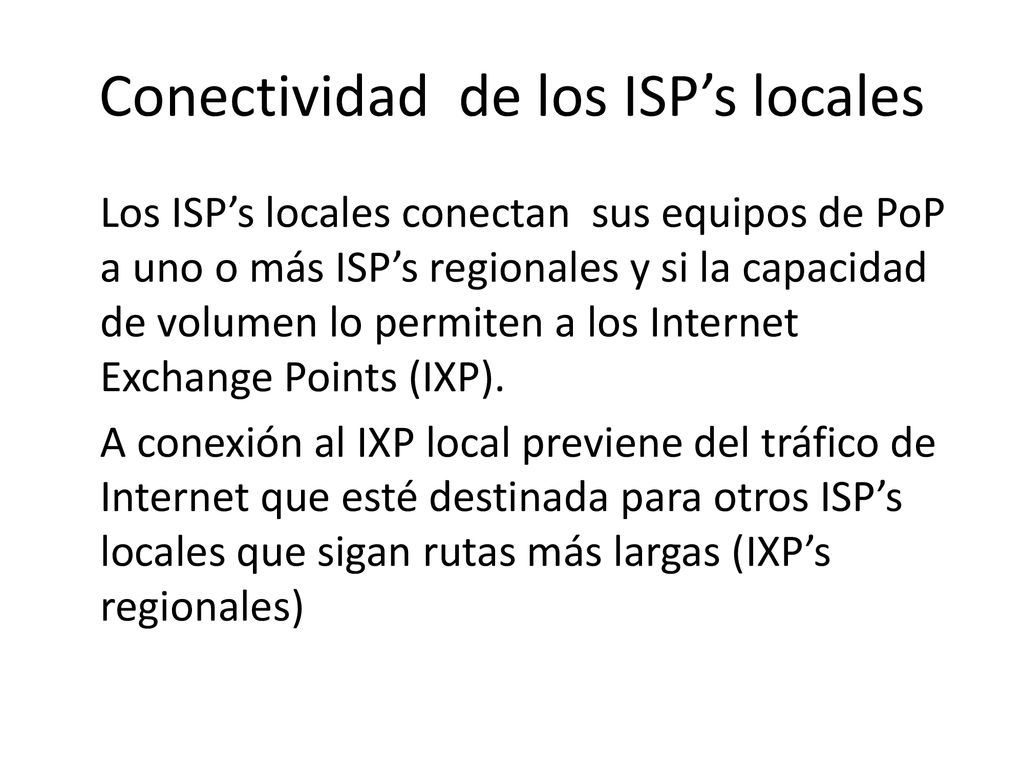

6 Conectividad de los ISP’s locales
Los ISP’s locales conectan sus equipos de PoP a uno o más ISP’s regionales y si la capacidad de volumen lo permiten a los Internet Exchange Points (IXP). A conexión al IXP local previene del tráfico de Internet que esté destinada para otros ISP’s locales que sigan rutas más largas (IXP’s regionales)

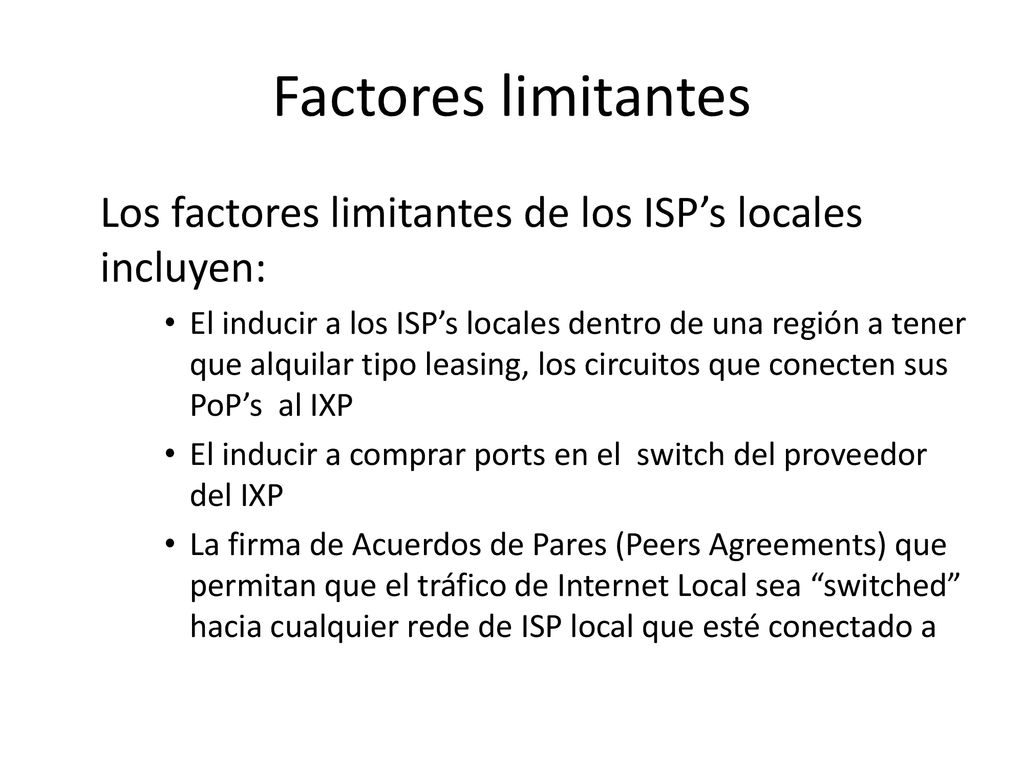

7 Factores limitantes Los factores limitantes de los ISP’s locales incluyen: El inducir a los ISP’s locales dentro de una región a tener que alquilar tipo leasing, los circuitos que conecten sus PoP’s al IXP El inducir a comprar ports en el switch del proveedor del IXP La firma de Acuerdos de Pares (Peers Agreements) que permitan que el tráfico de Internet Local sea “switched” hacia cualquier rede de ISP local que esté conectado a

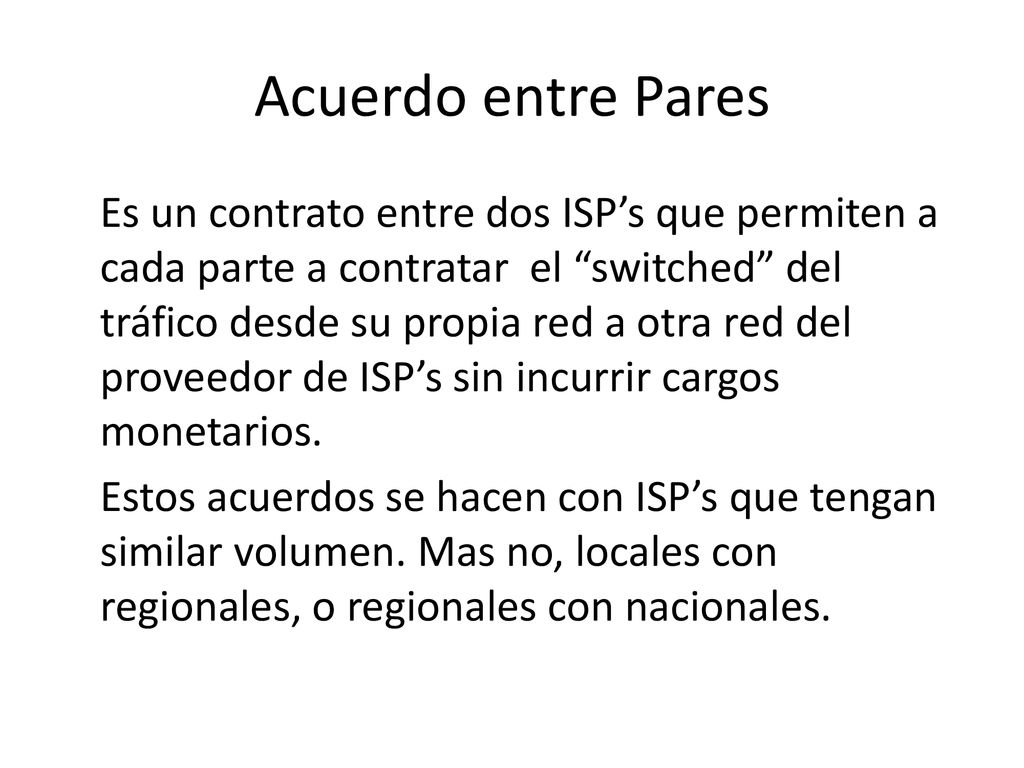

8 Acuerdo entre Pares Es un contrato entre dos ISP’s que permiten a cada parte a contratar el “switched” del tráfico desde su propia red a otra red del proveedor de ISP’s sin incurrir cargos monetarios. Estos acuerdos se hacen con ISP’s que tengan similar volumen. Mas no, locales con regionales, o regionales con nacionales.

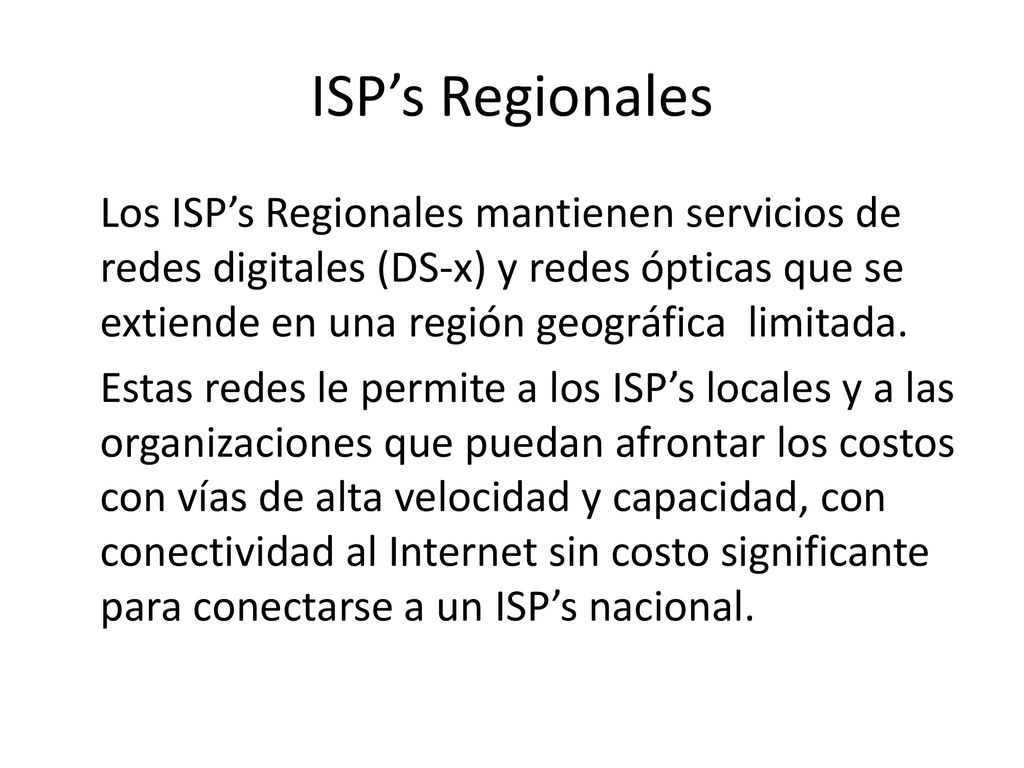

9 ISP’s Regionales Los ISP’s Regionales mantienen servicios de redes digitales (DS-x) y redes ópticas que se extiende en una región geográfica limitada. Estas redes le permite a los ISP’s locales y a las organizaciones que puedan afrontar los costos con vías de alta velocidad y capacidad, con conectividad al Internet sin costo significante para conectarse a un ISP’s nacional.

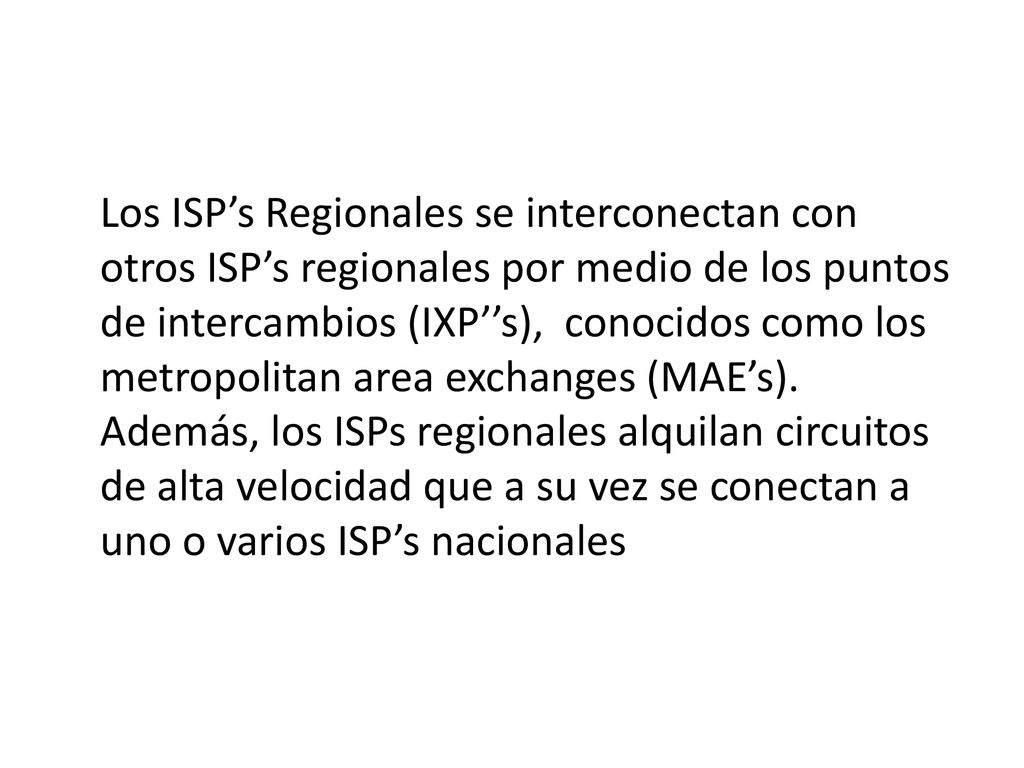

10 Los ISP’s Regionales se interconectan con otros ISP’s regionales por medio de los puntos de intercambios (IXP’’s), conocidos como los metropolitan area exchanges (MAE’s). Además, los ISPs regionales alquilan circuitos de alta velocidad que a su vez se conectan a uno o varios ISP’s nacionales

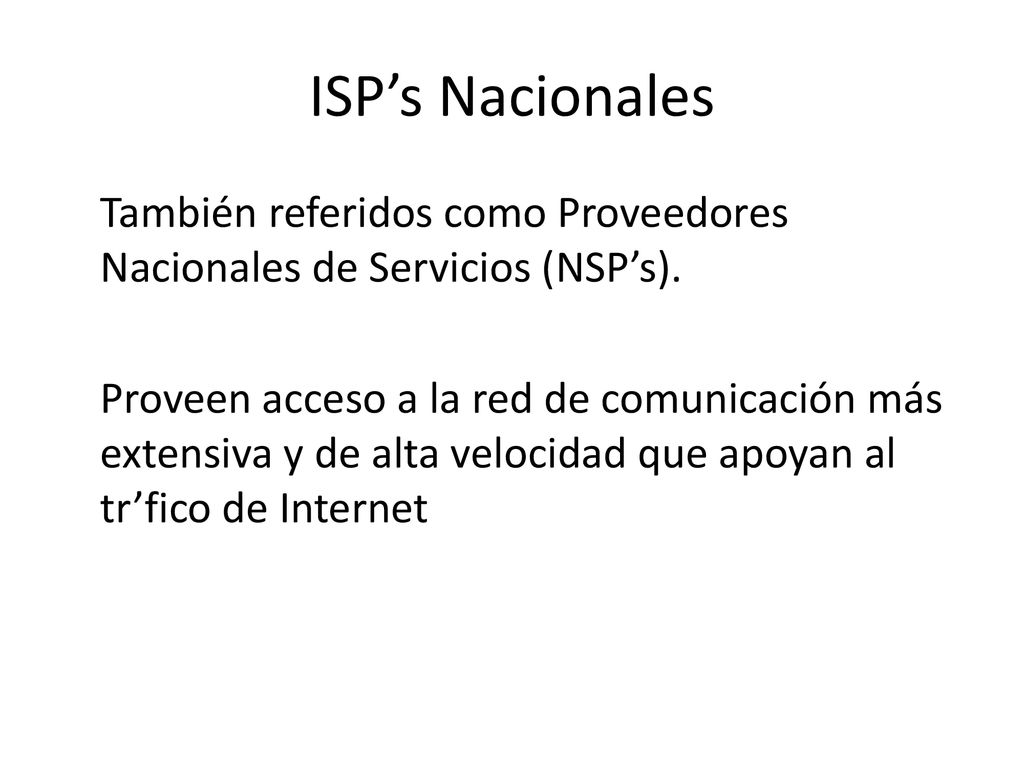

11 ISP’s Nacionales También referidos como Proveedores Nacionales de Servicios (NSP’s). Proveen acceso a la red de comunicación más extensiva y de alta velocidad que apoyan al tr’fico de Internet
