1 EVALUACIÓN TÉCNICA, ECONÓMICA Y AMBIENTAL DE LA
PLANTA DE TRATAMIENTO DE AGUAS SERVIDAS DE ANTOFAGASTA ALTERNATIVAS DE SOLUCIÓN ETAPA 1 – ESTUDIO DE DEMANDA Realizado por Septiembre 2017

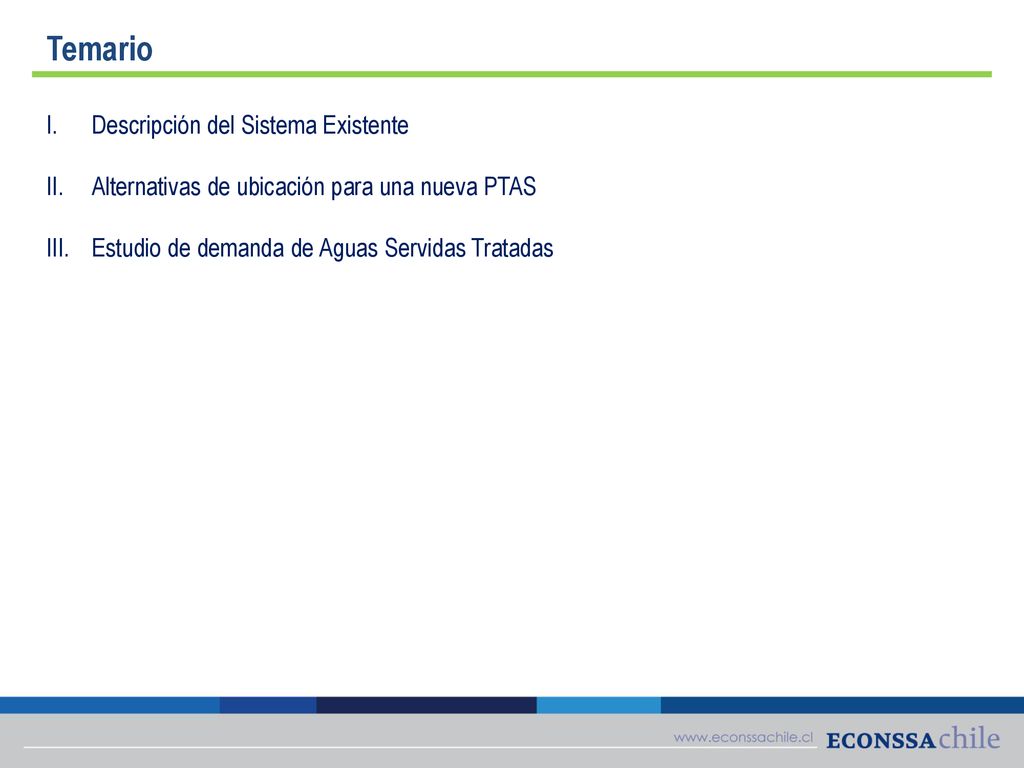

2 Temario Descripción del Sistema Existente
Alternativas de ubicación para una nueva PTAS Estudio de demanda de Aguas Servidas Tratadas

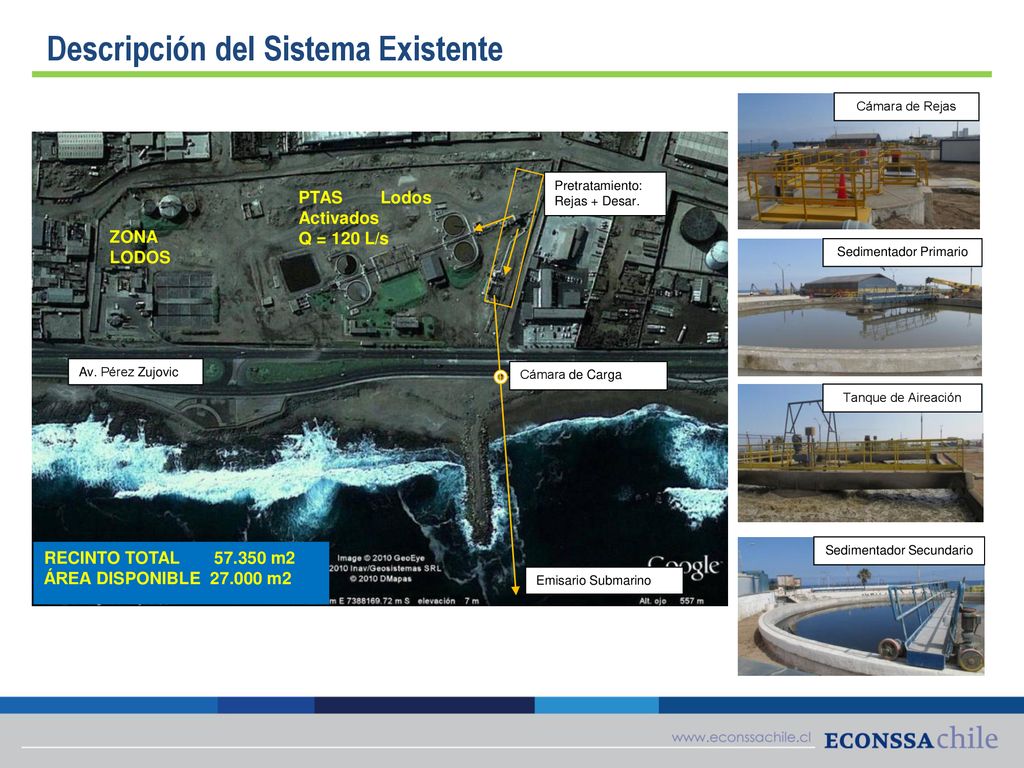

3 Descripción del Sistema Existente
Cámara de Rejas Pretratamiento: Rejas + Desar. PTAS Lodos Activados Q = 120 L/s ZONA LODOS Sedimentador Primario Av. Pérez Zujovic Cámara de Carga Tanque de Aireación RECINTO TOTAL m2 ÁREA DISPONIBLE m2 Sedimentador Secundario Emisario Submarino

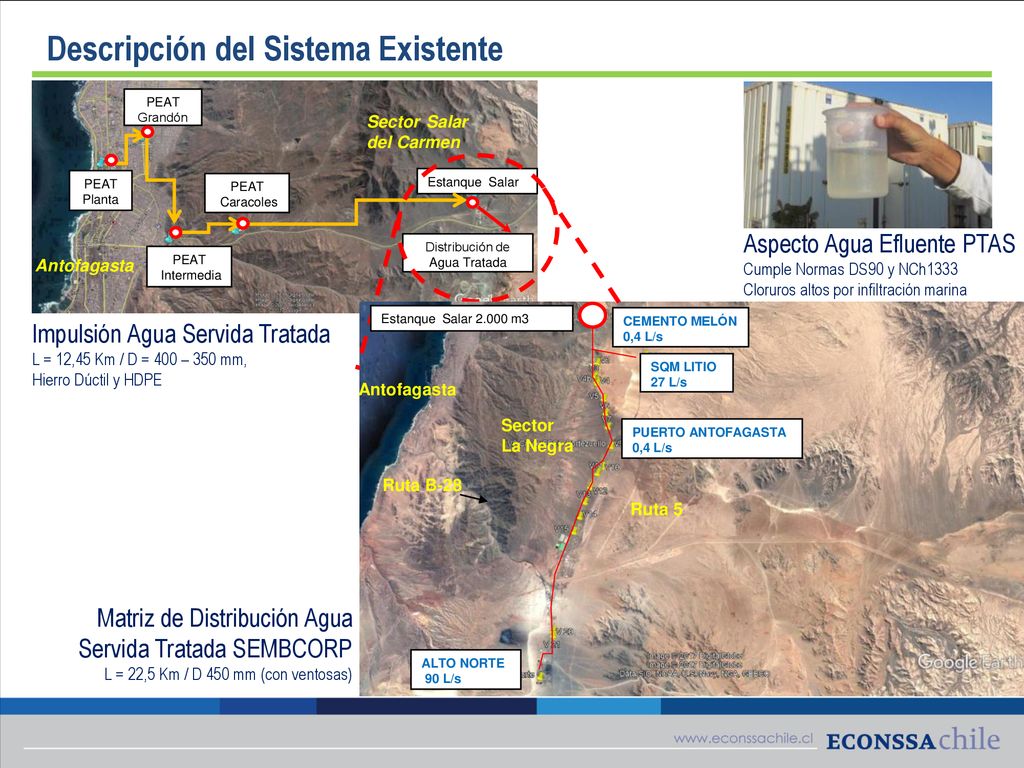

4 Distribución de Agua Tratada
Descripción del Sistema Existente PEAT Planta Caracoles Grandón Estanque Salar Intermedia Antofagasta Sector Salar del Carmen Aspecto Agua Efluente PTAS Cumple Normas DS90 y NCh1333 Cloruros altos por infiltración marina Distribución de Agua Tratada Estanque Salar m3 Impulsión Agua Servida Tratada L = 12,45 Km / D = 400 – 350 mm, Hierro Dúctil y HDPE CEMENTO MELÓN 0,4 L/s Sector La Negra Ruta 5 Ruta B-28 Antofagasta SQM LITIO 27 L/s PUERTO ANTOFAGASTA 0,4 L/s Matriz de Distribución Agua Servida Tratada SEMBCORP L = 22,5 Km / D 450 mm (con ventosas) ALTO NORTE 90 L/s

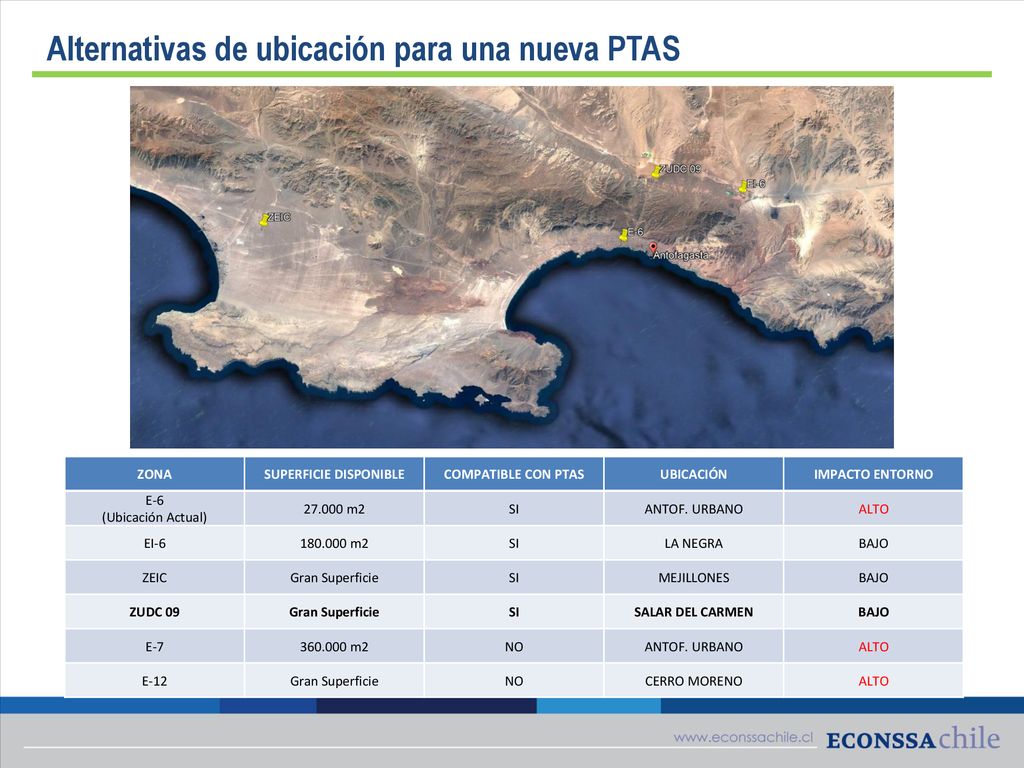

5 SUPERFICIE DISPONIBLE
Alternativas de ubicación para una nueva PTAS ZONA SUPERFICIE DISPONIBLE COMPATIBLE CON PTAS UBICACIÓN IMPACTO ENTORNO E-6 (Ubicación Actual) m2 SI ANTOF. URBANO ALTO EI-6 m2 LA NEGRA BAJO ZEIC Gran Superficie MEJILLONES ZUDC 09 SALAR DEL CARMEN E-7 m2 NO E-12 CERRO MORENO

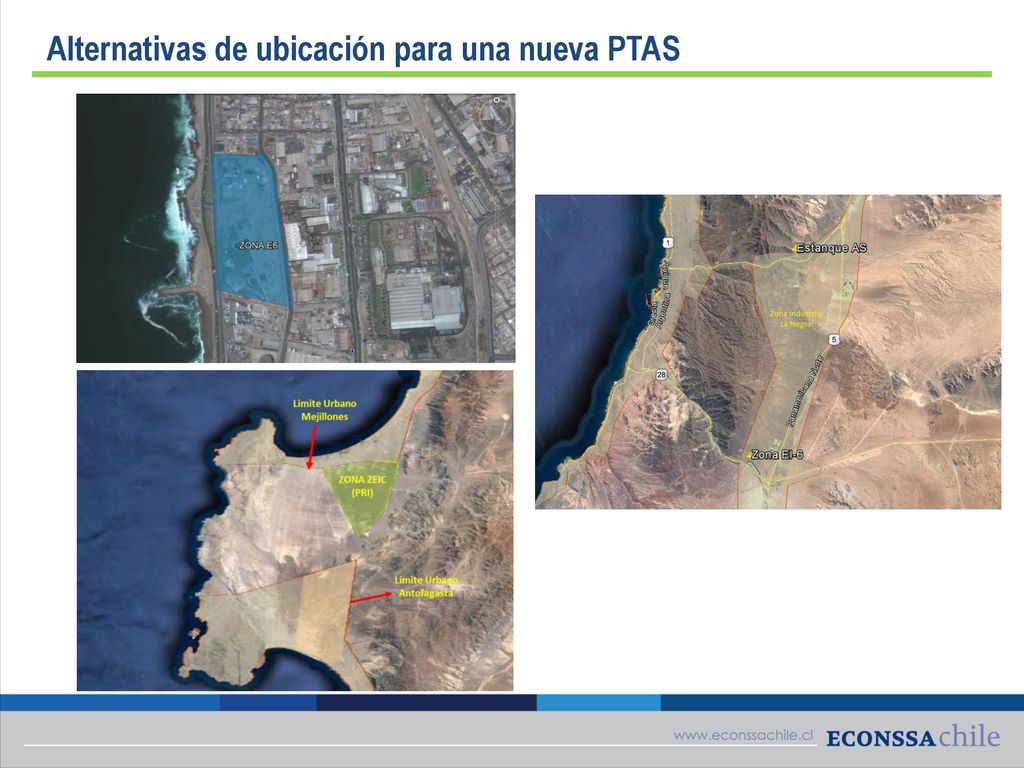

6 Alternativas de ubicación para una nueva PTAS

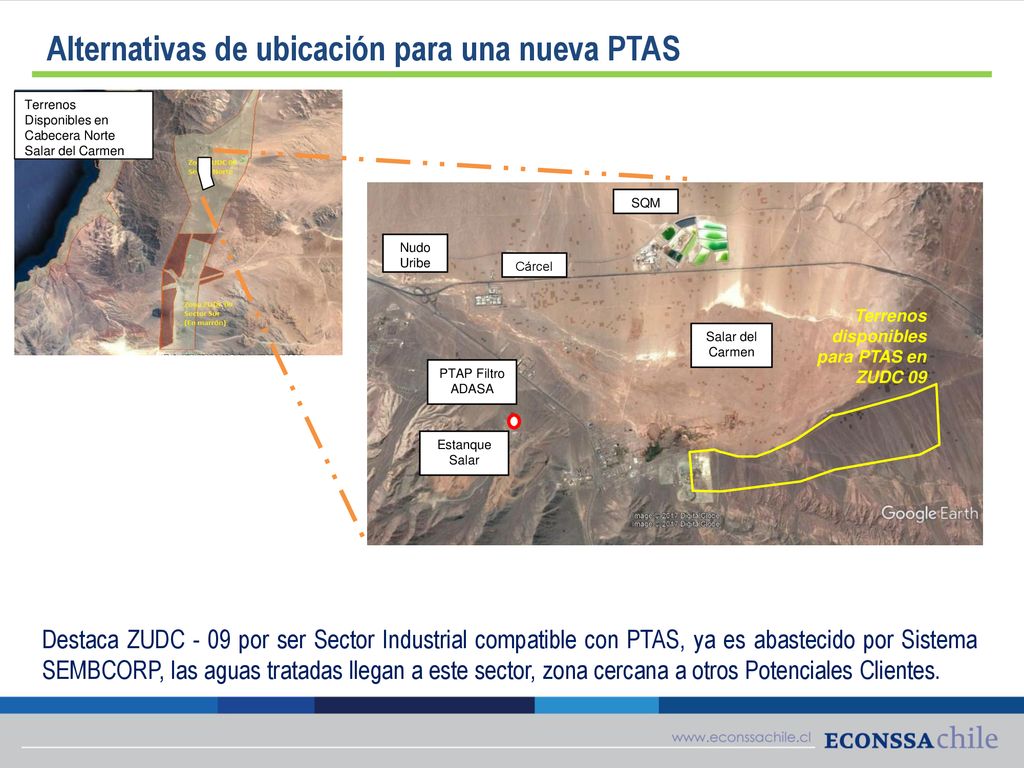

7 Alternativas de ubicación para una nueva PTAS
Terrenos Disponibles en Cabecera Norte Salar del Carmen SQM Nudo Uribe Cárcel Terrenos disponibles para PTAS en ZUDC 09 Salar del Carmen PTAP Filtro ADASA Estanque Salar Destaca ZUDC - 09 por ser Sector Industrial compatible con PTAS, ya es abastecido por Sistema SEMBCORP, las aguas tratadas llegan a este sector, zona cercana a otros Potenciales Clientes.

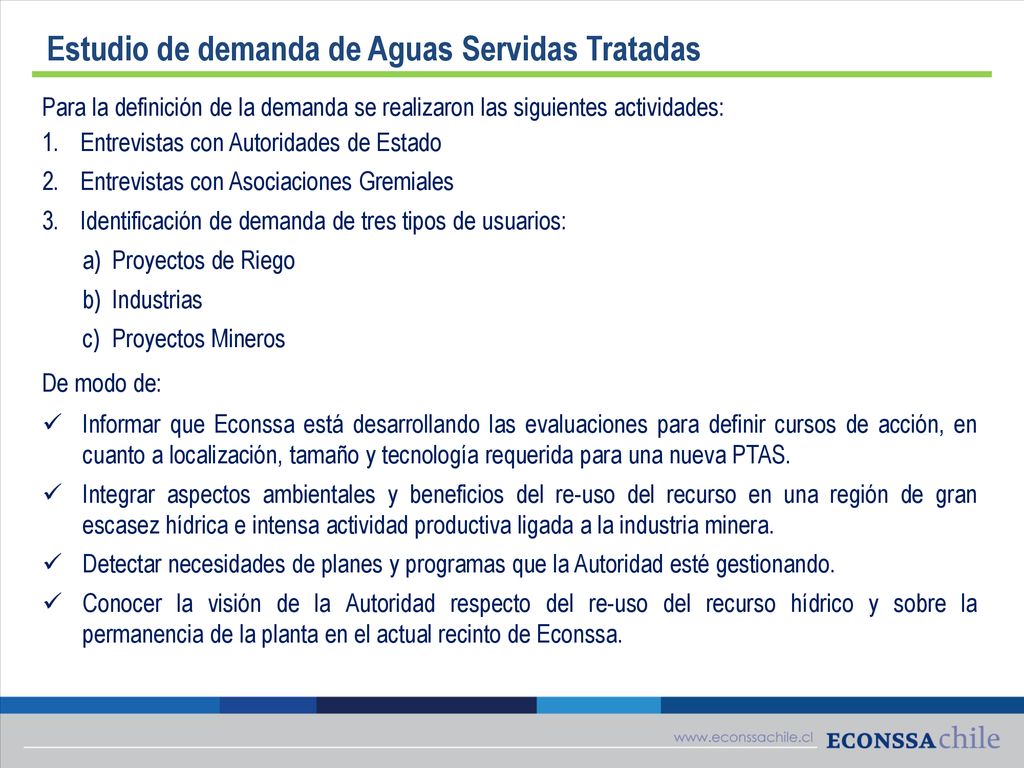

8 Estudio de demanda de Aguas Servidas Tratadas
Para la definición de la demanda se realizaron las siguientes actividades: Entrevistas con Autoridades de Estado Entrevistas con Asociaciones Gremiales Identificación de demanda de tres tipos de usuarios: Proyectos de Riego Industrias Proyectos Mineros De modo de: Informar que Econssa está desarrollando las evaluaciones para definir cursos de acción, en cuanto a localización, tamaño y tecnología requerida para una nueva PTAS. Integrar aspectos ambientales y beneficios del re-uso del recurso en una región de gran escasez hídrica e intensa actividad productiva ligada a la industria minera. Detectar necesidades de planes y programas que la Autoridad esté gestionando. Conocer la visión de la Autoridad respecto del re-uso del recurso hídrico y sobre la permanencia de la planta en el actual recinto de Econssa.

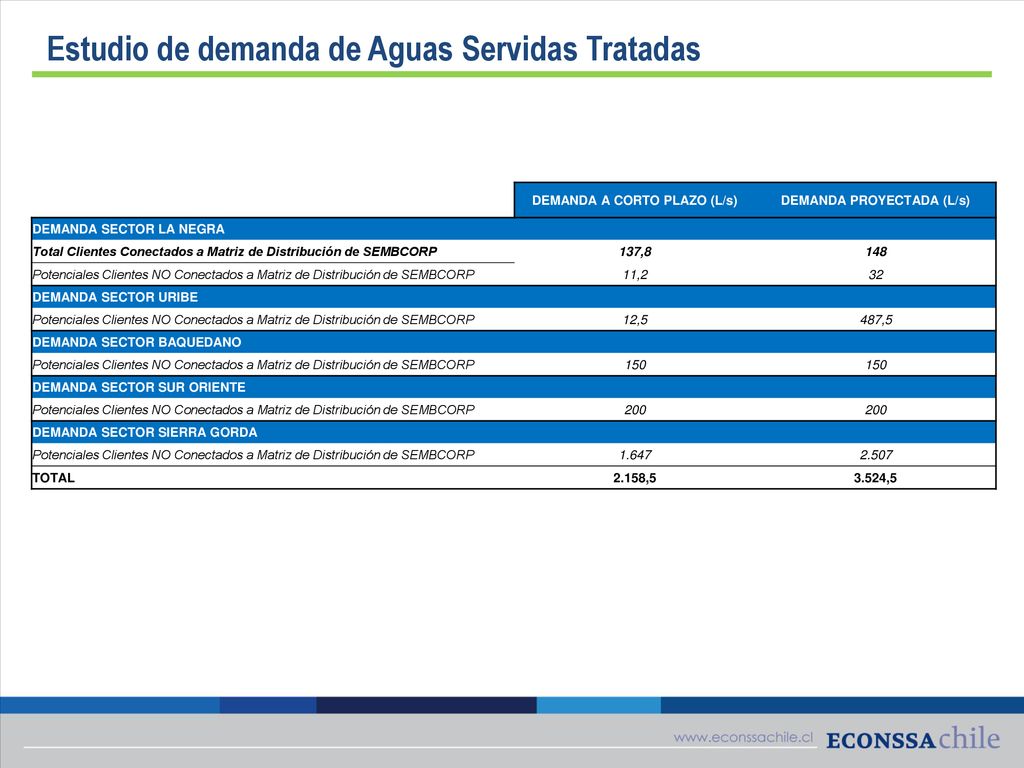

9 DEMANDA A CORTO PLAZO (L/s) DEMANDA PROYECTADA (L/s)
Estudio de demanda de Aguas Servidas Tratadas DEMANDA A CORTO PLAZO (L/s) DEMANDA PROYECTADA (L/s) DEMANDA SECTOR LA NEGRA Total Clientes Conectados a Matriz de Distribución de SEMBCORP 137,8 148 Potenciales Clientes NO Conectados a Matriz de Distribución de SEMBCORP 11,2 32 DEMANDA SECTOR URIBE 12,5 487,5 DEMANDA SECTOR BAQUEDANO 150 DEMANDA SECTOR SUR ORIENTE 200 DEMANDA SECTOR SIERRA GORDA 1.647 2.507 TOTAL 2.158,5 3.524,5
