SISTEMAS PORTANTES RETICULADOS El principio fundamental de las cerchas es unir elementos rectos para formar triángulos. Esto permite soportar cargas transversales, entre dos apoyos, usando menor cantidad de material que el usado en una viga, pero con el inconveniente de que los elementos ocupan una altura vertical considerable.

3 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES RETICULADOS Como se ve en la figura, la unión entre dos puntos puede hacerse con un arco lineal formado por dos elementos inclinados a compresión (figura a), restringidos por dos apoyos que le dan el empuje para que no se abran; el empuje horizontal puede reemplazarse por un tensor que una los dos elementos inclinados, con lo que se libera a los apoyos del empuje hacia fuera, figura (b). También puede soportarse la carga con dos tensores y un elemento horizontal a compresión, figura (c). Este caso es más escaso pues debe tenerse espacio libre debajo para desarrollar los tirantes.

4 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES RETICULADOS En general en las cerchas cuando se aplican las cargas en los nudos solo se presentan fuerzas internas de tipo axial que se reparten de manera semejante a lo presentado en las vigas; los miembros de la cuerda inferior están a tensión y los miembros de la cuerda superior a compresión.

5 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES RETICULADOS 1 En los miembros de la cuerda superior a compresión se pueden presentar problemas de pandeo que conducen a problemas de inestabilidad lateral. Es necesario entonces aumentar el momento de inercia de la sección y controlar la longitud de ellos, mediante miembros secundarios adicionales. En la mayoría de los casos es necesario colocar dos cerchas en paralelo y arriostrarlas para controlar la inestabilidad.

6 FUNDAMENTACIÓN ESTRUCTURAL

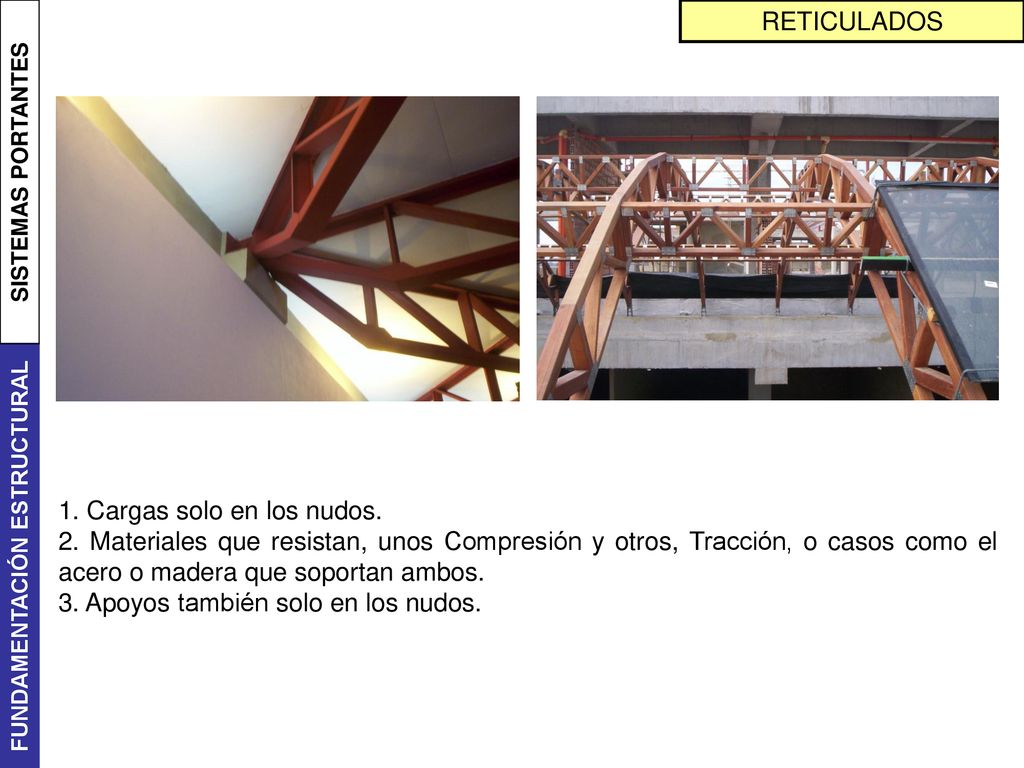

SISTEMAS PORTANTES RETICULADOS 1. Cargas solo en los nudos. 2. Materiales que resistan, unos Compresión y otros, Tracción, o casos como el acero o madera que soportan ambos. 3. Apoyos también solo en los nudos.

7 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES RETICULADOS

8 FUNDAMENTACIÓN ESTRUCTURAL

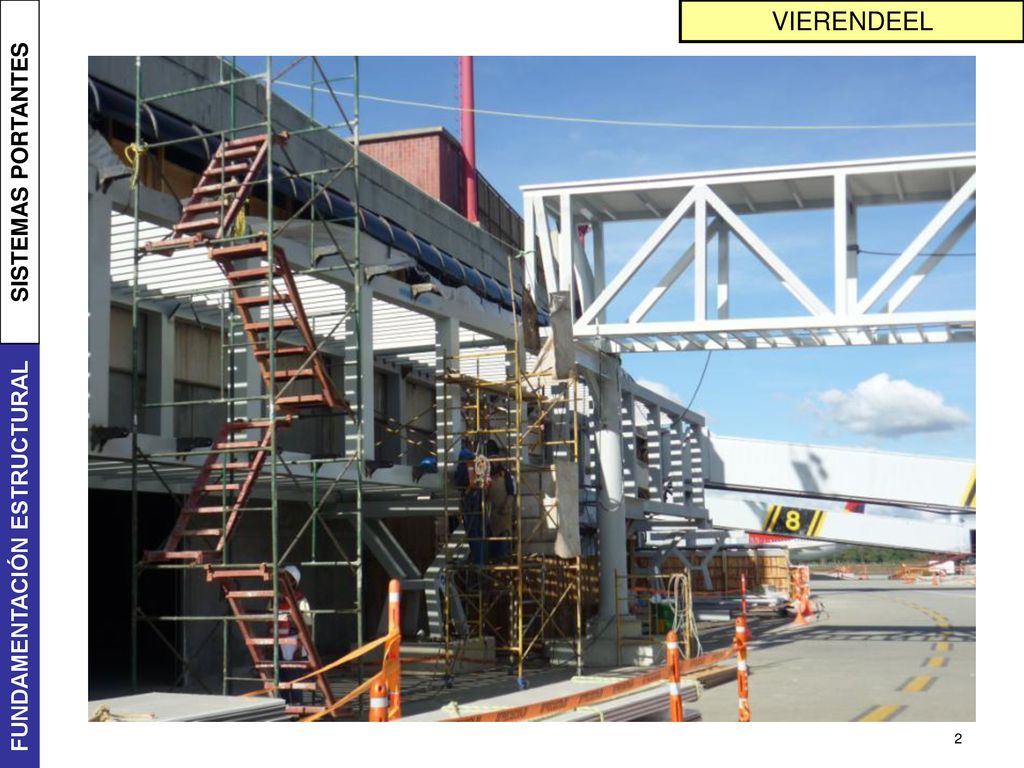

SISTEMAS PORTANTES RETICULADOS En muchas aplicaciones cuando las cargas no son muy grandes se suprimen los diagonales, para formar la denominada viga Vierendeel. La estabilidad de ésta se obtiene mediante uniones rígidas en los nudos, resistentes a momento, por lo que es necesario usar materiales como el acero o el concreto, que permiten realizar uniones rígidas, soldadas o monolíticas, fácilmente.

9 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES VIERENDEEL 2

10 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES VIERENDEEL

11 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES VIERENDEEL

12 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS Reticulados 1. Planos 1.1. Cordones paralelos 1.2. Cordones triangulares 2. Espaciales 2.1. Simple pared 2.2. Doble pared Tenségrity 1. Abierto 2. Cerrado

13 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS 7 8

14 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS

15 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS

16 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS

17 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS RETICULADO PLANO 3

18 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS RETICULADO ESPACIAL DE SIMPLE PARED 4

19 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS RETICULADO ESPACIAL DE SIMPLE PARED

20 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS RETICULADO ESPACIAL DE DOBLE PARED

21 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS 5

22 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS CERCHAS ESPACIALES

23 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS CERCHAS ESPACIALES

24 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS CERCHAS ESPACIALES

25 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS

26 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TIPOLOGIAS 6

27 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES UNIONES

28 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES RETICULADOS BIBLIOGRAFÍA Millais, Malcolm. Estructuras de edificación. Salvadori, Mario George. Estructuras para arquitectos. Ver referencias de páginas web como fuente de las imágenes y algunos textos.
