1 SNAV aplicados a huertos ecológicos
Grupo TAR – Bioingeniería 2017 Máster en Ingeniería ambiental Manuel Amador Cervera

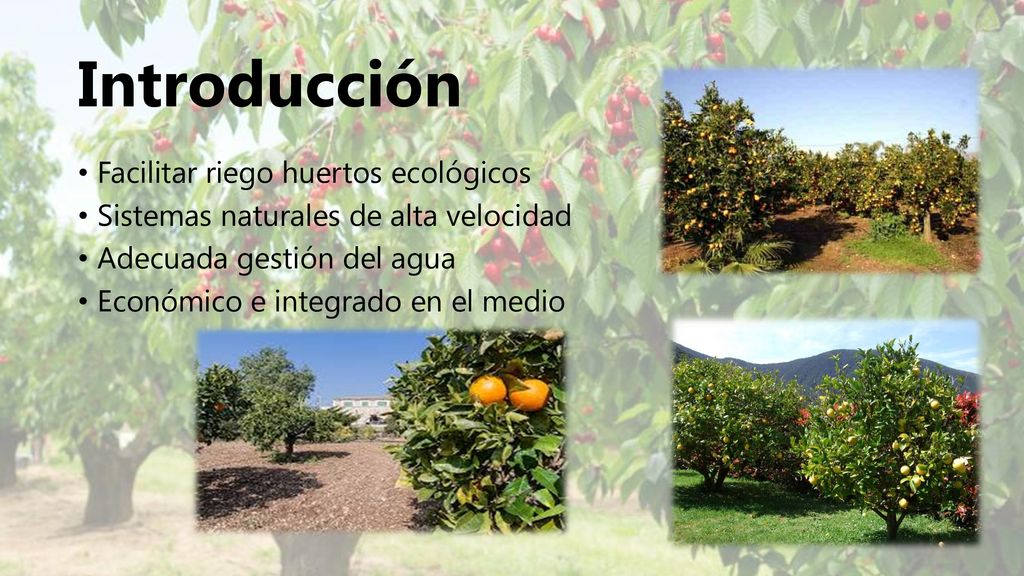

2 Introducción Facilitar riego huertos ecológicos
Sistemas naturales de alta velocidad Adecuada gestión del agua Económico e integrado en el medio Para facilitar el riego de los huertos ecológicos q se van a construir en el Choluteca se propone la implantación de los Sistemas naturales de alta velocidad (SNAV) como método de depuración del agua necesaria para regar el huerto. Con ello se busca conseguir una adecuada gestión del agua de manera que permita a los habitantes aprovechar los huertos ecológicos teniendo en cuenta los factores económicos y sociales q tienen en la zona. Y esto se va a hacer tratando de integrarlos en el mismo huerto.

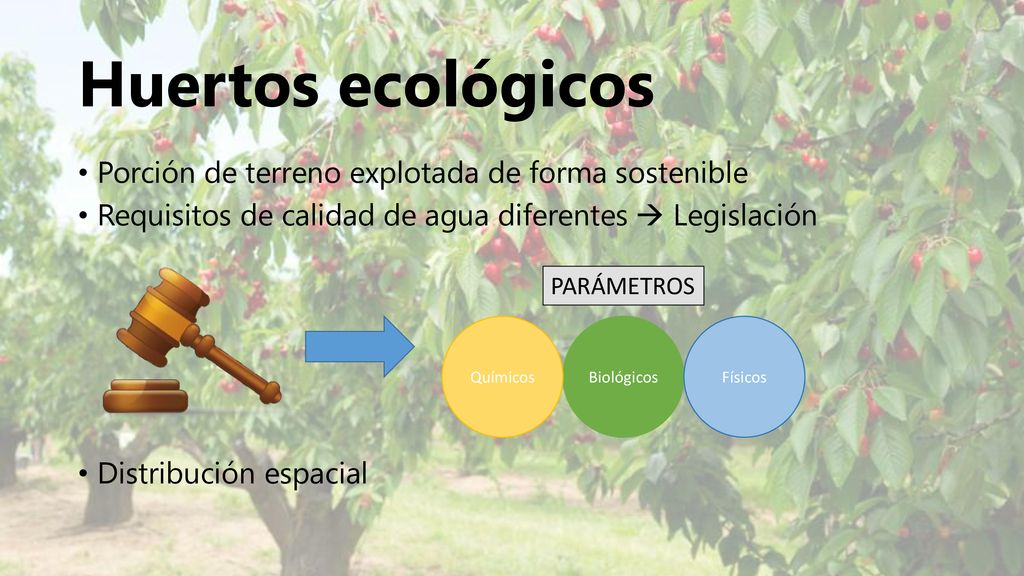

3 Huertos ecológicos Porción de terreno explotada de forma sostenible
Requisitos de calidad de agua diferentes  Legislación Distribución espacial Biológicos Químicos Físicos PARÁMETROS Una definición breve de los es q son una porción de terreno destinada a ser explotada de forma sostenible para producir alimentos, buscando la máxima integración posible en el medio. Como el agua q utilicemos no va a ser de consumo, tendrá unos requisitos de calidad distintos q deberán respetarse según la legislación de Honduras. Sera importante q la distribución espacial del huerto ayude a instalar los SNAV.

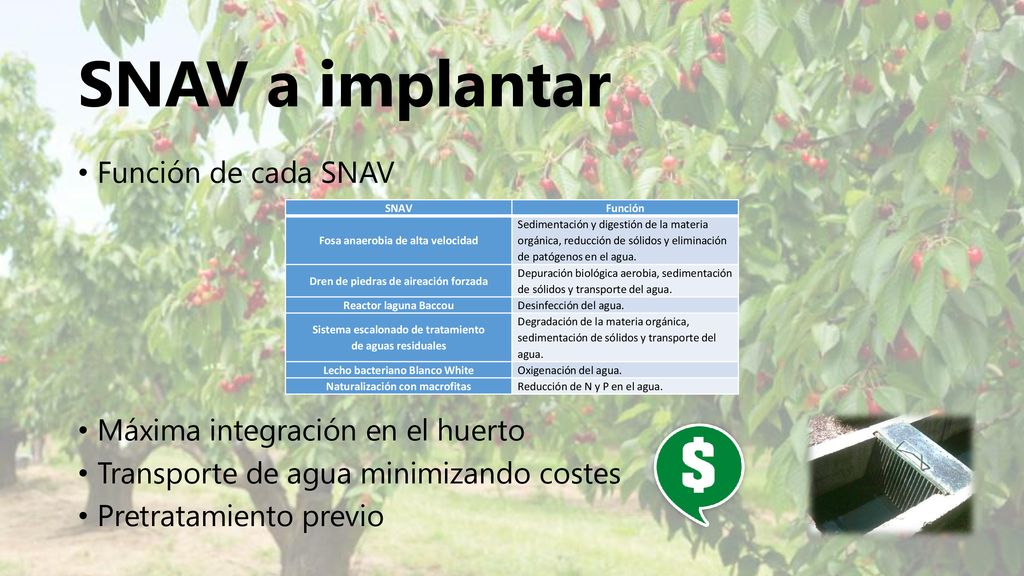

4 SNAV a implantar Función de cada SNAV Máxima integración en el huerto
Transporte de agua minimizando costes Pretratamiento previo SNAV Función Fosa anaerobia de alta velocidad Sedimentación y digestión de la materia orgánica, reducción de sólidos y eliminación de patógenos en el agua. Dren de piedras de aireación forzada Depuración biológica aerobia, sedimentación de sólidos y transporte del agua. Reactor laguna Baccou Desinfección del agua. Sistema escalonado de tratamiento de aguas residuales Degradación de la materia orgánica, sedimentación de sólidos y transporte del agua. Lecho bacteriano Blanco White Oxigenación del agua. Naturalización con macrofitas Reducción de N y P en el agua. Los SNAV se han elegido según la función de cada uno, q sea viable su instalación en el huerto y tratando de minimizar costes en energía para el transporte del agua. Como ya dije en la parte genérica los SNAV necesitan un pretratamiento previo, es decir un desbaste con una rejilla y un desarenado y desengrasado q podría hacerse en un estanque dejando q decanten las arenas y las grasas salgan a flote. Entonces el agua q llegue al huerto ya debe estar pretratada.

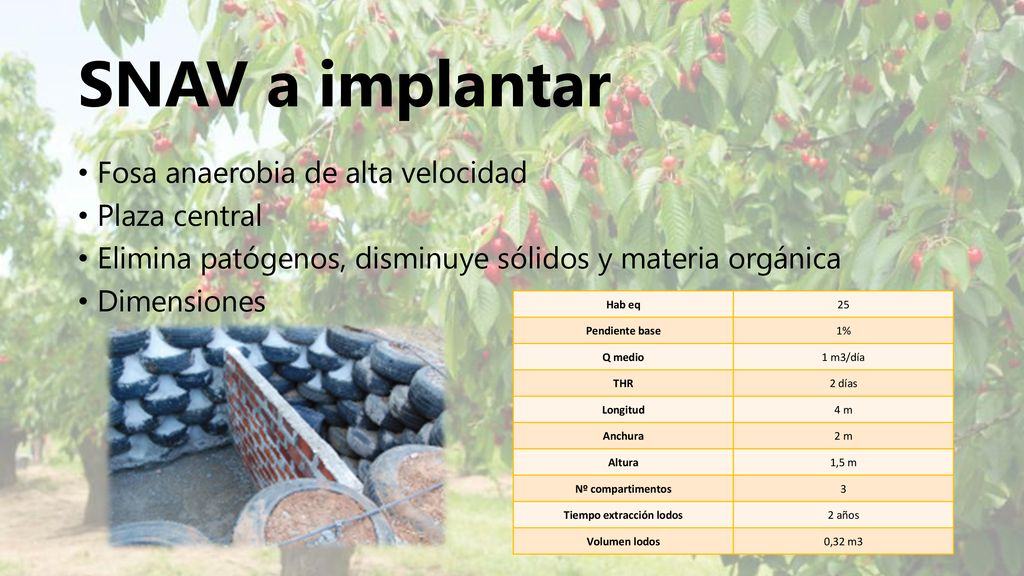

5 Tiempo extracción lodos
SNAV a implantar Fosa anaerobia de alta velocidad Plaza central Elimina patógenos, disminuye sólidos y materia orgánica Dimensiones Hab eq 25 Pendiente base 1% Q medio 1 m3/día THR 2 días Longitud 4 m Anchura 2 m Altura 1,5 m Nº compartimentos 3 Tiempo extracción lodos 2 años Volumen lodos 0,32 m3 Lo primero es instalar una fosa anaerobia en la plaza central q tiene cada huerto. En la cual se van a eliminar patógenos y disminuir el contenido en solidos y m.o. Las dimensiones de la fosa tomando como ejemplo q a un huerto llegase el caudal de 25 hab eq serian las siguientes: (PEGAR EN DIAPOSITIVA)

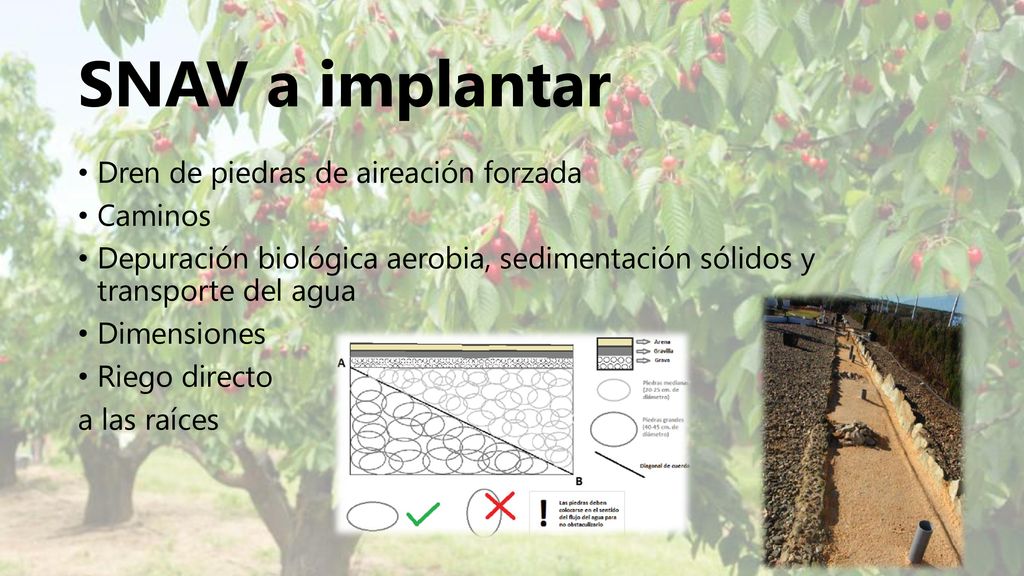

6 SNAV a implantar Dren de piedras de aireación forzada Caminos
Depuración biológica aerobia, sedimentación sólidos y transporte del agua Dimensiones Riego directo a las raíces Despues de la fosa el agua circulara por los drenes q iran por debajo de los caminos del huerto como se puede ver en la imagen. En ellos mediante acción microbiana biológica en presencia de oxigeno se depura el agua y se sedimentan solidos a la vez q sirve de transporte. Las dimensiones de estos dependerán del área del huerto y del caudal de agua q se reciba. El agua debe permanecer el suficiente tiempo en contacto con el lecho de piedras como para depurarse correctamente.

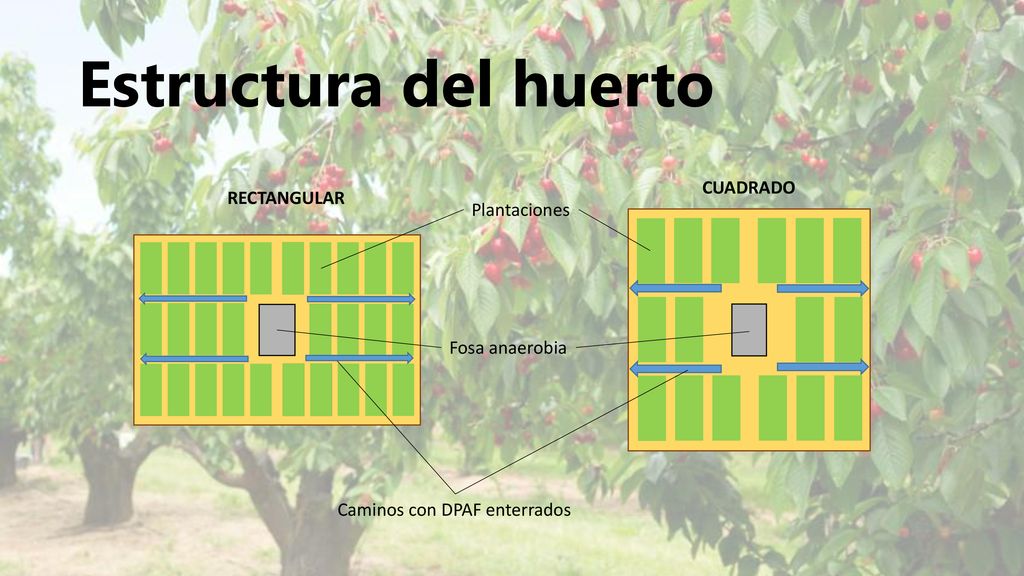

7 Estructura del huerto CUADRADO RECTANGULAR Plantaciones Fosa anaerobia
Caminos con DPAF enterrados Entonces la estructura del huerto queda asi. La fosa anaerobia en medio y bajo estos caminos los drenes aprovechando siempre los q sean mas largos y en el caso de un huerto cuadrado distribuyéndolo como se ve en la imagen. Asi el agua llegaría al final de los drenes ya depurada.

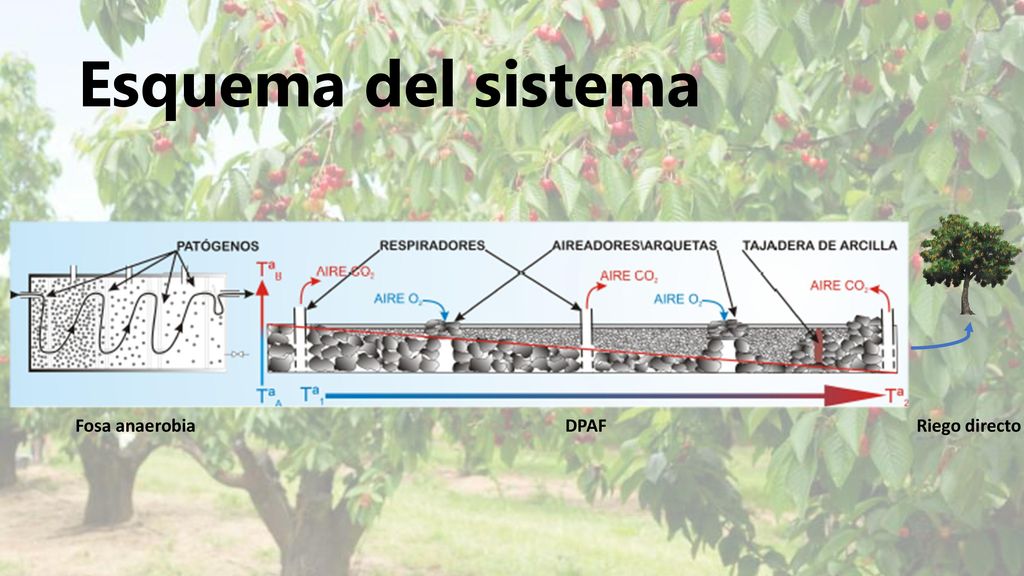

8 Esquema del sistema Fosa anaerobia DPAF Riego directo
La estructura del sistema entonces es esta. El agua pasa de la fosa a los drenes, y luego al sistema de riego directo subterráneo. Fosa anaerobia DPAF Riego directo

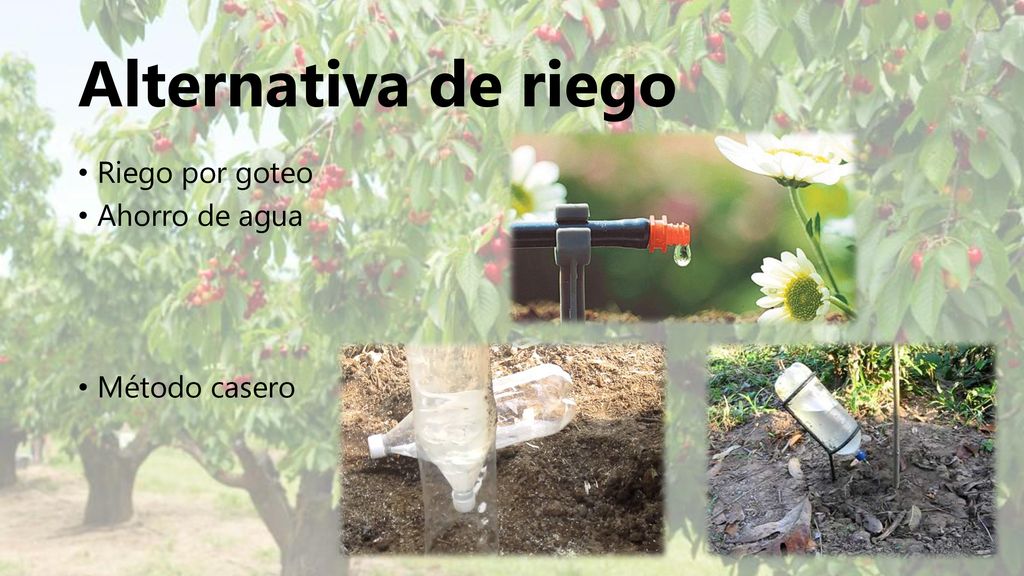

9 Alternativa de riego Riego por goteo Ahorro de agua Método casero
Otra alternativa de riego puede ser el riego por goteo. Como sabemos de los medios de los q disponen, esto se puede construir con este método casero (foto).

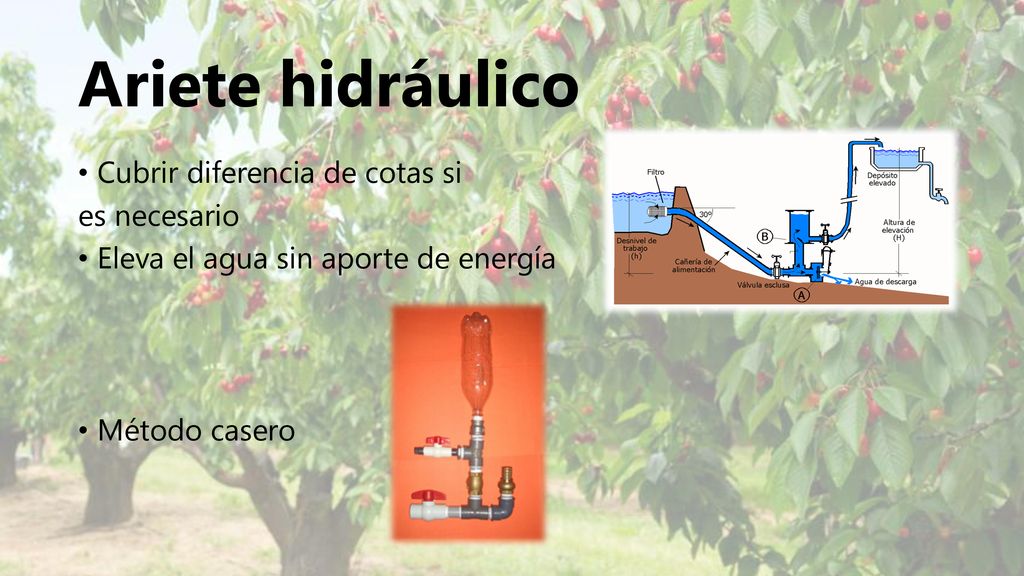

10 Ariete hidráulico Cubrir diferencia de cotas si es necesario
Eleva el agua sin aporte de energía Método casero Para ello se utilizara cuando sea necesario un ariete hidráulico, q es un sistema q es capaz de elevar agua a coste energético cero. Como se ve en la imagen, el agua cae por gravedad y choca con la valvula A cerrándola. Se genera una presión q hace q el agua abra la valvula B y suba al deposito. El agua de este deposito es empujada por la q entra y la hace subir sin aporte de energía. Este ariete se puede fabricar de forma casera como se ve en la imagen.

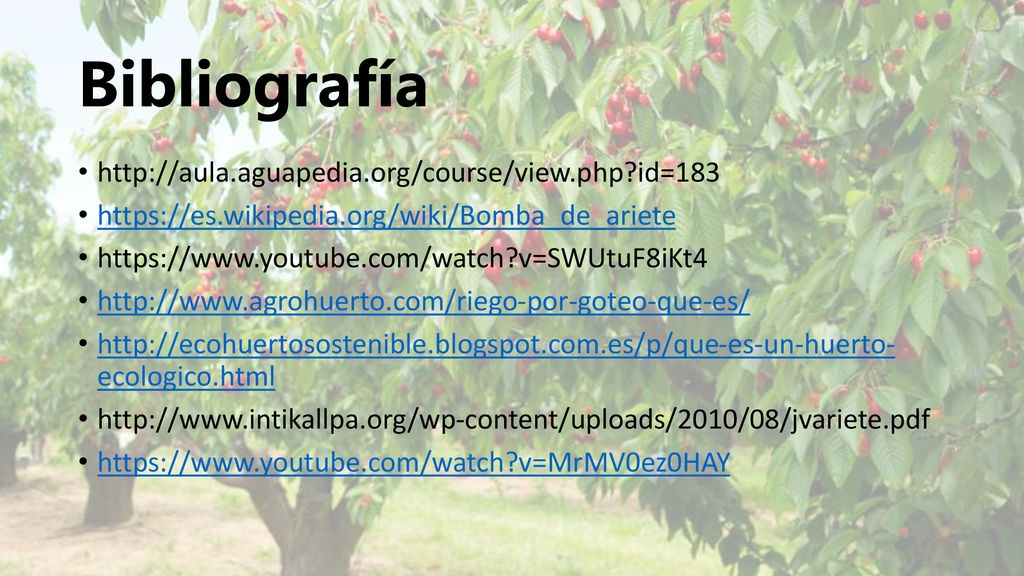

11 Bibliografía http://aula.aguapedia.org/course/view.php?id=183
ecologico.html
