SITIOS SIN RESPUESTA APARENTE A LA PROTECCIÓN CATÓDICA

Presentación del tema: "SITIOS SIN RESPUESTA APARENTE A LA PROTECCIÓN CATÓDICA"— Transcripción de la presentación:

1 SITIOS SIN RESPUESTA APARENTE A LA PROTECCIÓN CATÓDICA
Ing. Andrea Moneta Integridad - TGN

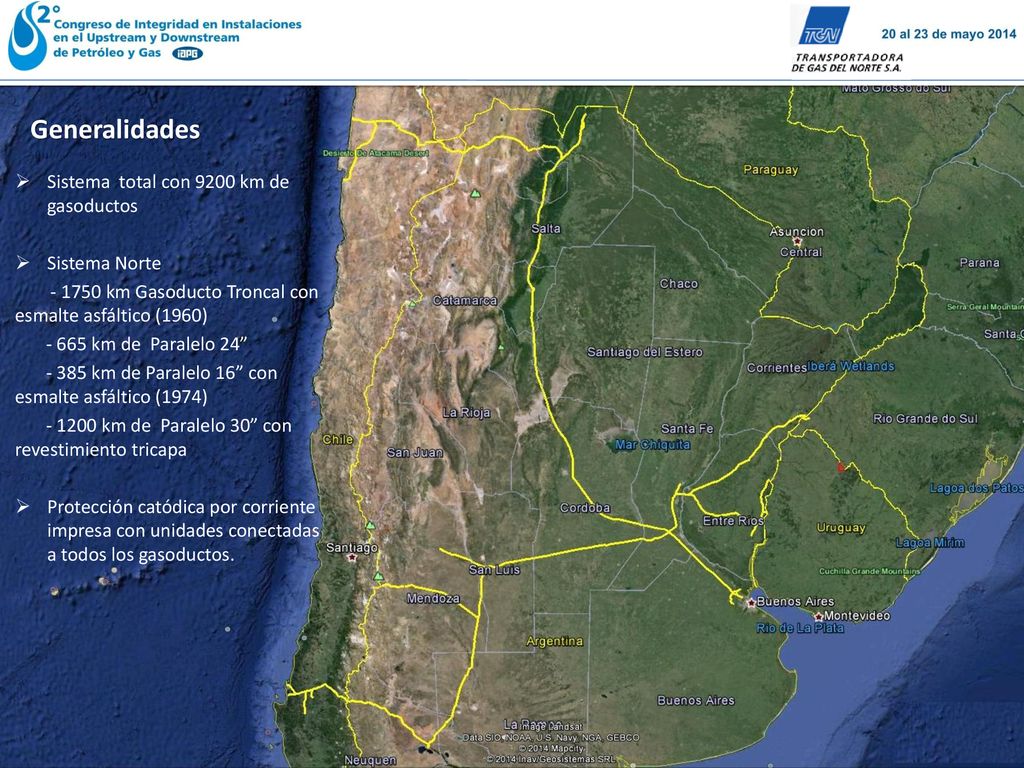

2 Generalidades Sistema total con 9200 km de gasoductos Sistema Norte
km Gasoducto Troncal con esmalte asfáltico (1960) - 665 km de Paralelo 24” - 385 km de Paralelo 16” con esmalte asfáltico (1974) km de Paralelo 30” con revestimiento tricapa Protección catódica por corriente impresa con unidades conectadas a todos los gasoductos.

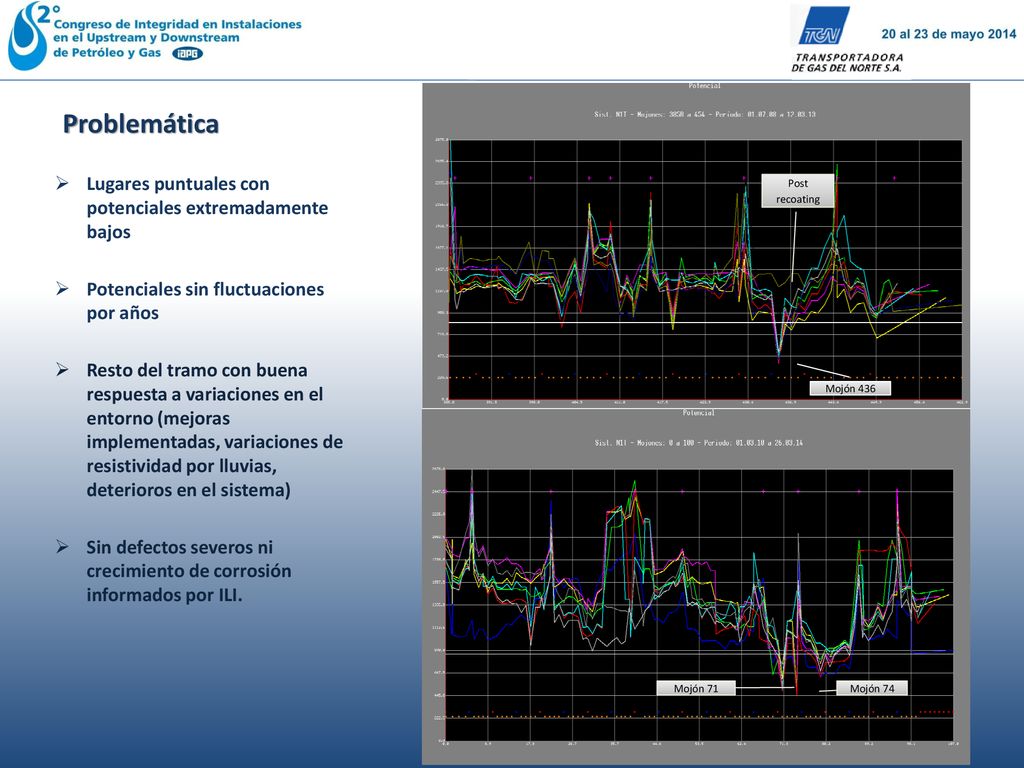

3 Problemática Lugares puntuales con potenciales extremadamente bajos
Potenciales sin fluctuaciones por años Resto del tramo con buena respuesta a variaciones en el entorno (mejoras implementadas, variaciones de resistividad por lluvias, deterioros en el sistema) Sin defectos severos ni crecimiento de corrosión informados por ILI. Post recoating Mojón 436 Mojón 71 Mojón 74

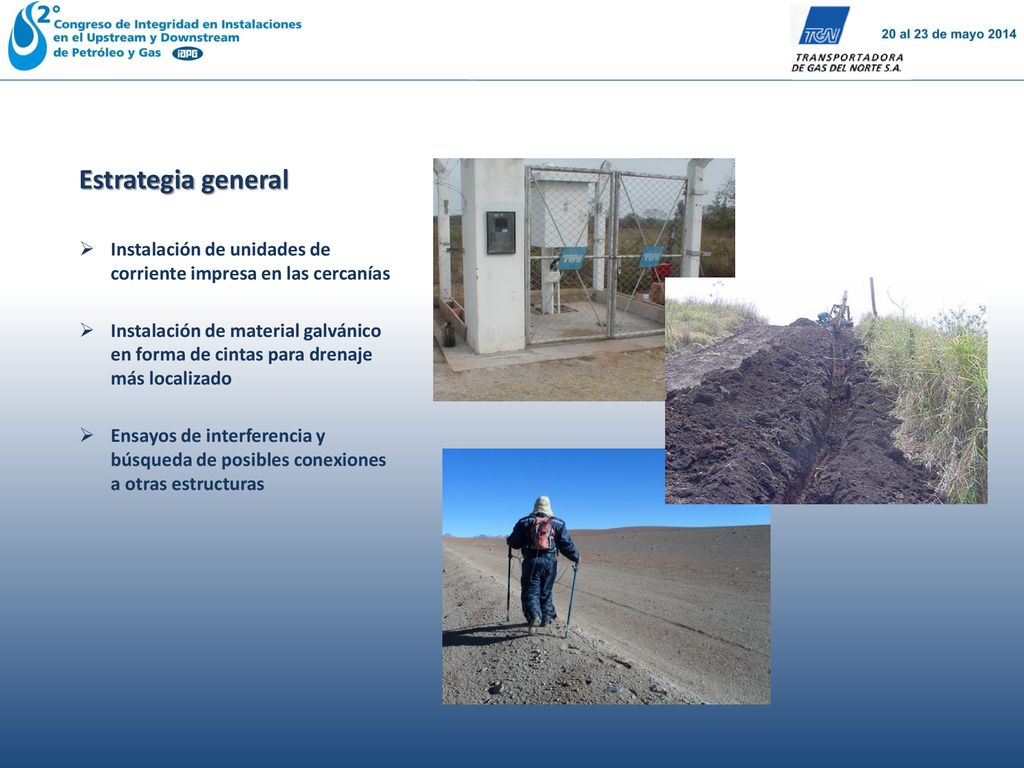

4 Estrategia general Instalación de unidades de corriente impresa en las cercanías Instalación de material galvánico en forma de cintas para drenaje más localizado Ensayos de interferencia y búsqueda de posibles conexiones a otras estructuras

5 Pk 436 – Ensayos de envío de corriente, sin respuesta en Pk 436

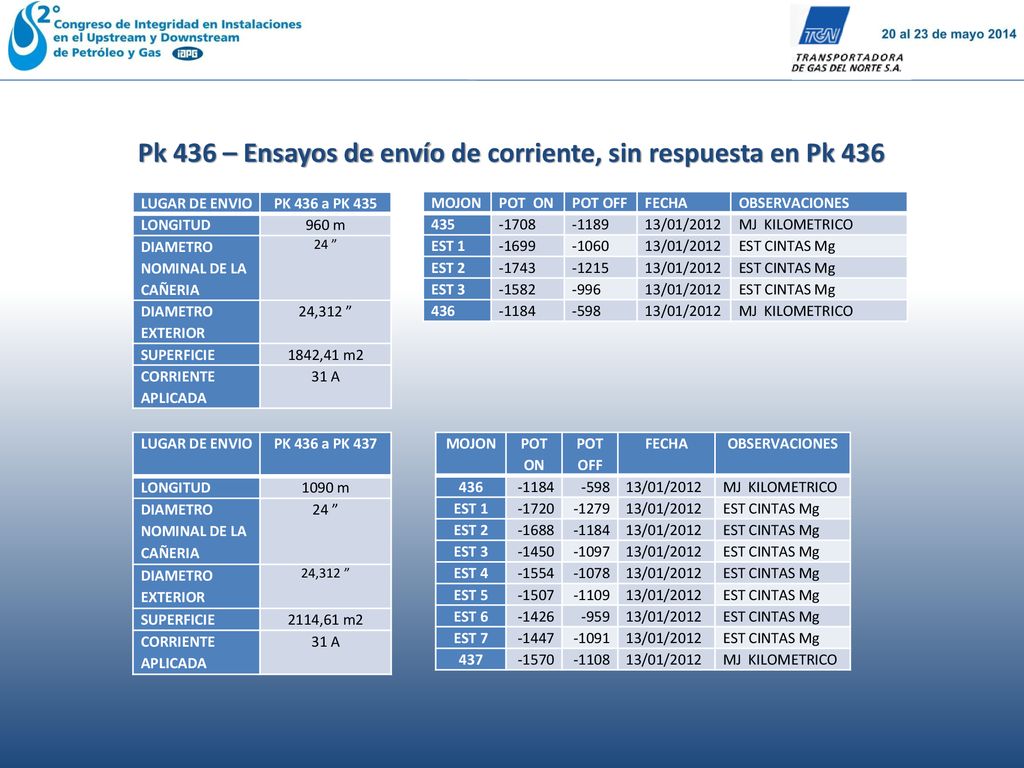

LUGAR DE ENVIO PK 436 a PK 435 LONGITUD 960 m DIAMETRO NOMINAL DE LA CAÑERIA 24 ” DIAMETRO EXTERIOR 24,312 ” SUPERFICIE 1842,41 m2 CORRIENTE APLICADA 31 A MOJON POT ON POT OFF FECHA OBSERVACIONES 435 -1708 -1189 13/01/2012 MJ KILOMETRICO EST 1 -1699 -1060 EST CINTAS Mg EST 2 -1743 -1215 EST 3 -1582 -996 436 -1184 -598 LUGAR DE ENVIO PK 436 a PK 437 LONGITUD 1090 m DIAMETRO NOMINAL DE LA CAÑERIA 24 ” DIAMETRO EXTERIOR 24,312 ” SUPERFICIE 2114,61 m2 CORRIENTE APLICADA 31 A MOJON POT ON POT OFF FECHA OBSERVACIONES 436 -1184 -598 13/01/2012 MJ KILOMETRICO EST 1 -1720 -1279 EST CINTAS Mg EST 2 -1688 EST 3 -1450 -1097 EST 4 -1554 -1078 EST 5 -1507 -1109 EST 6 -1426 -959 EST 7 -1447 -1091 437 -1570 -1108

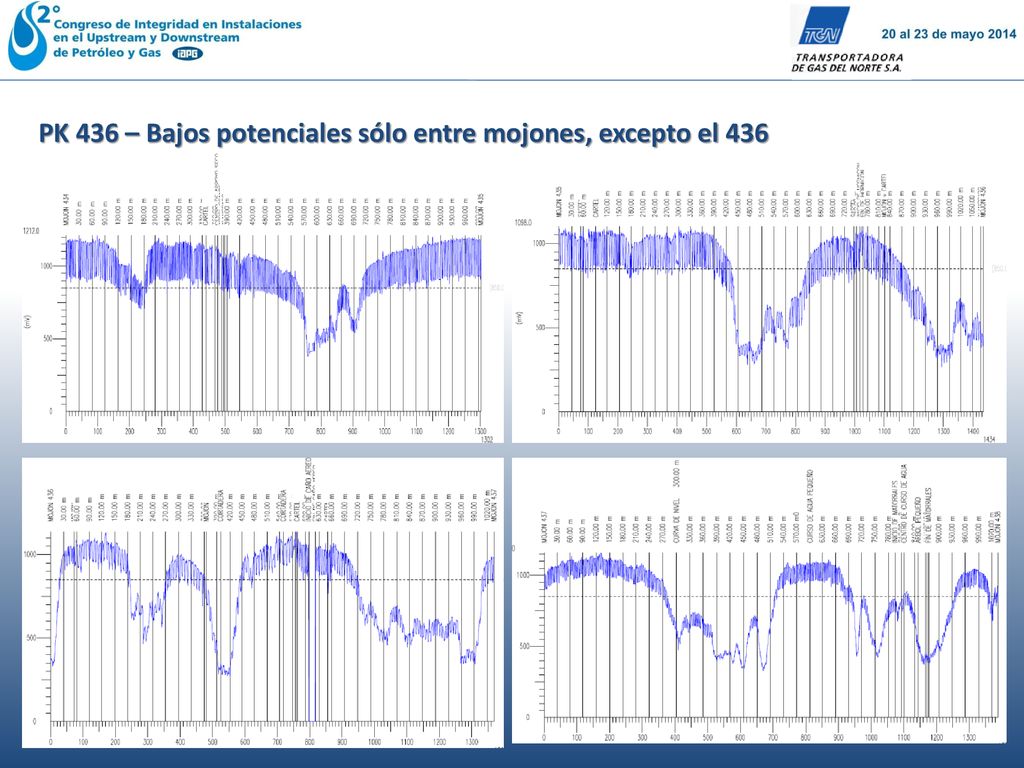

6 PK 436 – Bajos potenciales sólo entre mojones, excepto el 436

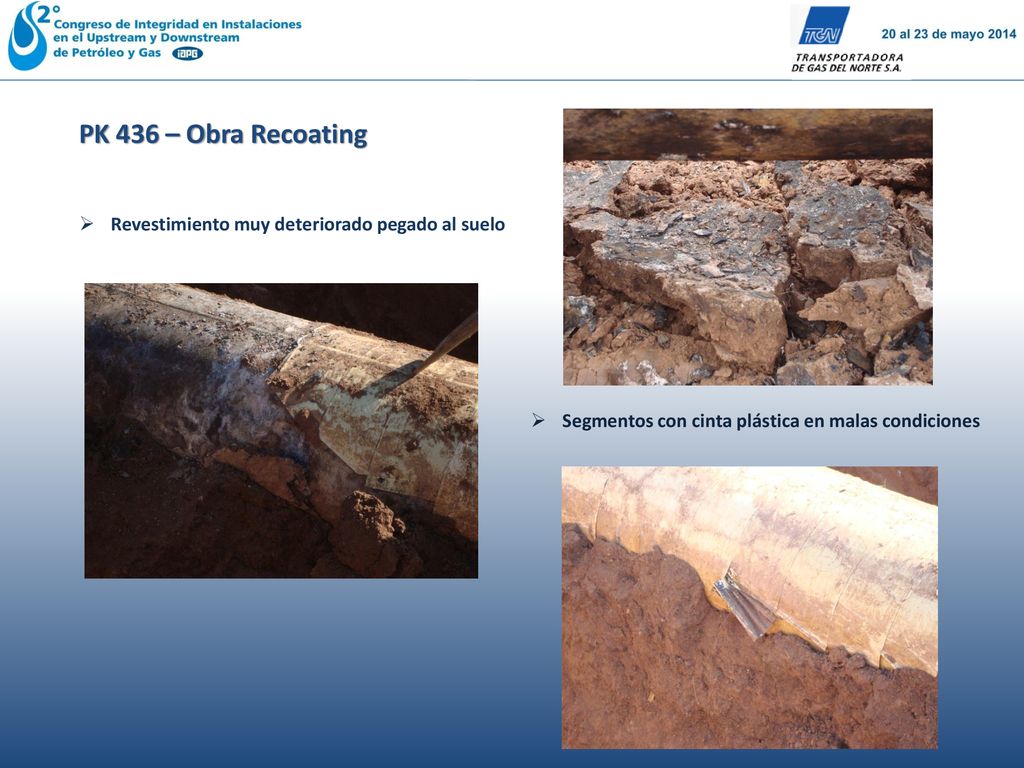

7 PK 436 – Obra Recoating Revestimiento muy deteriorado pegado al suelo
Segmentos con cinta plástica en malas condiciones

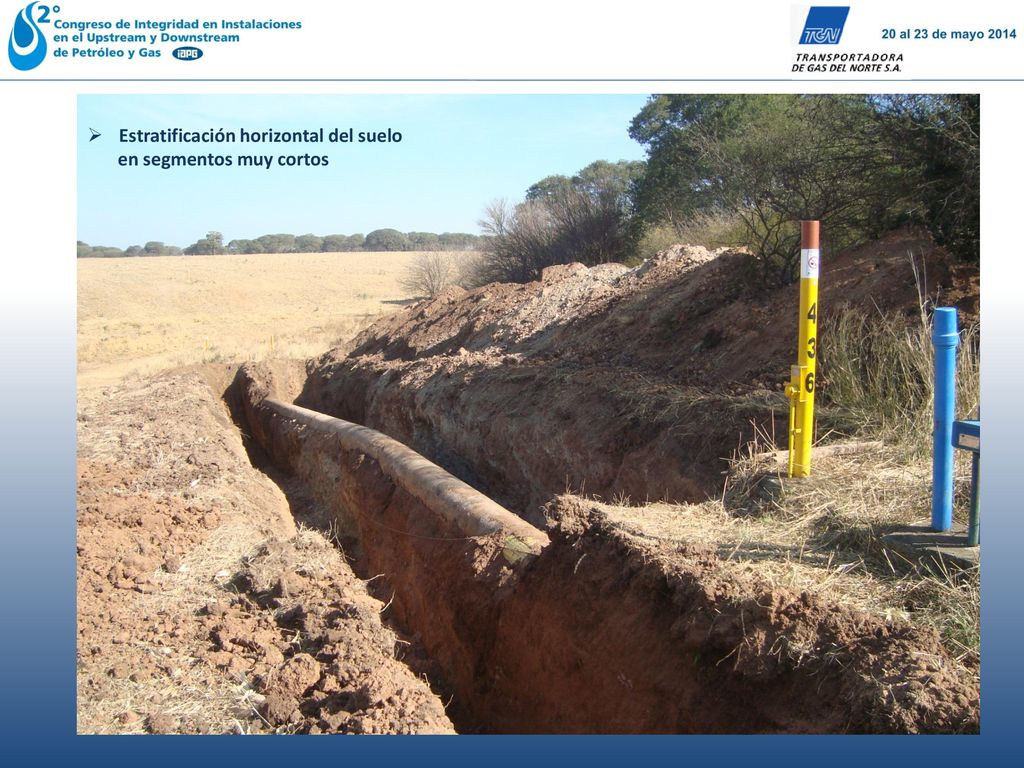

8 Estratificación horizontal del suelo
en segmentos muy cortos

9 Estratificación horizontal del suelo

10 Recoating de 3200 m. de cañería
Se verificó ausencia de defectos, confirmando los resultados del ILI Cumplimiento de -850 mv On en todo el tramo Valor pre – recoating

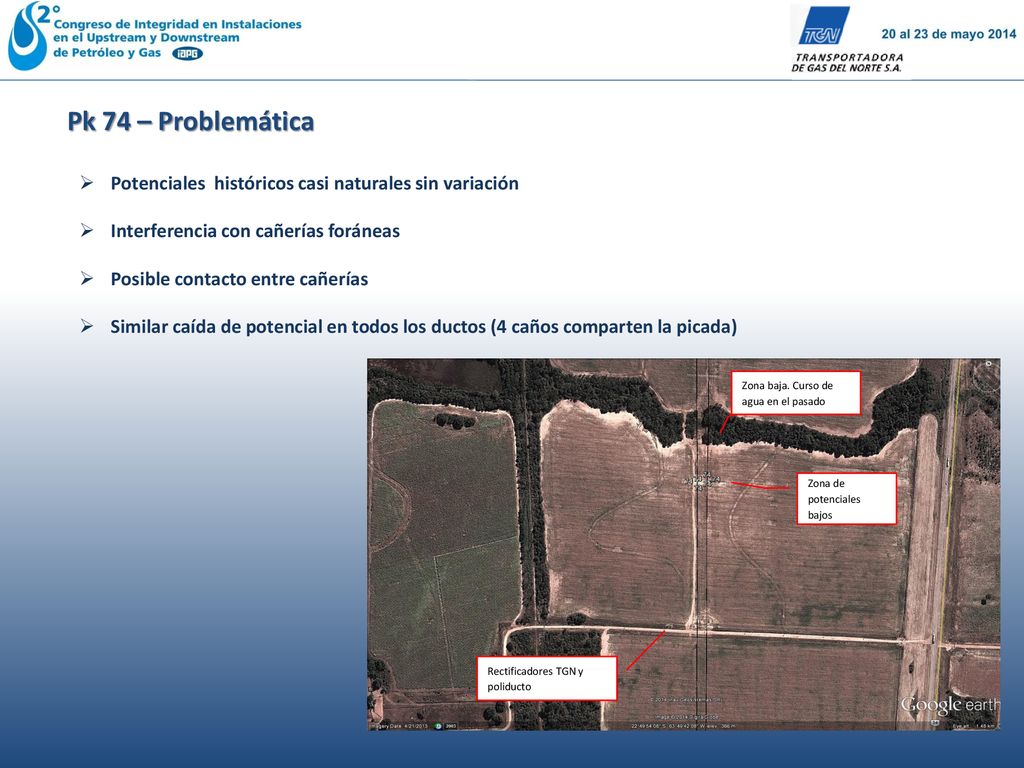

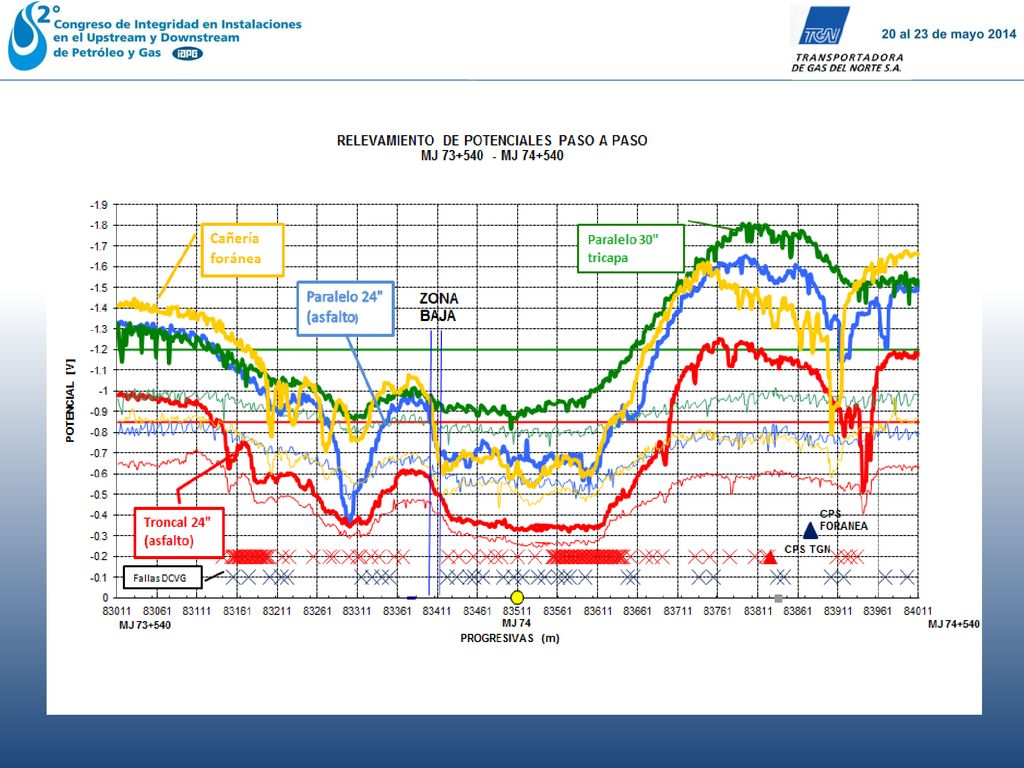

11 Pk 74 – Problemática Potenciales históricos casi naturales sin variación Interferencia con cañerías foráneas Posible contacto entre cañerías Similar caída de potencial en todos los ductos (4 caños comparten la picada) Rectificadores TGN y poliducto Zona de potenciales bajos Zona baja. Curso de agua en el pasado

12

13 No se encontraron conexiones entre ductos

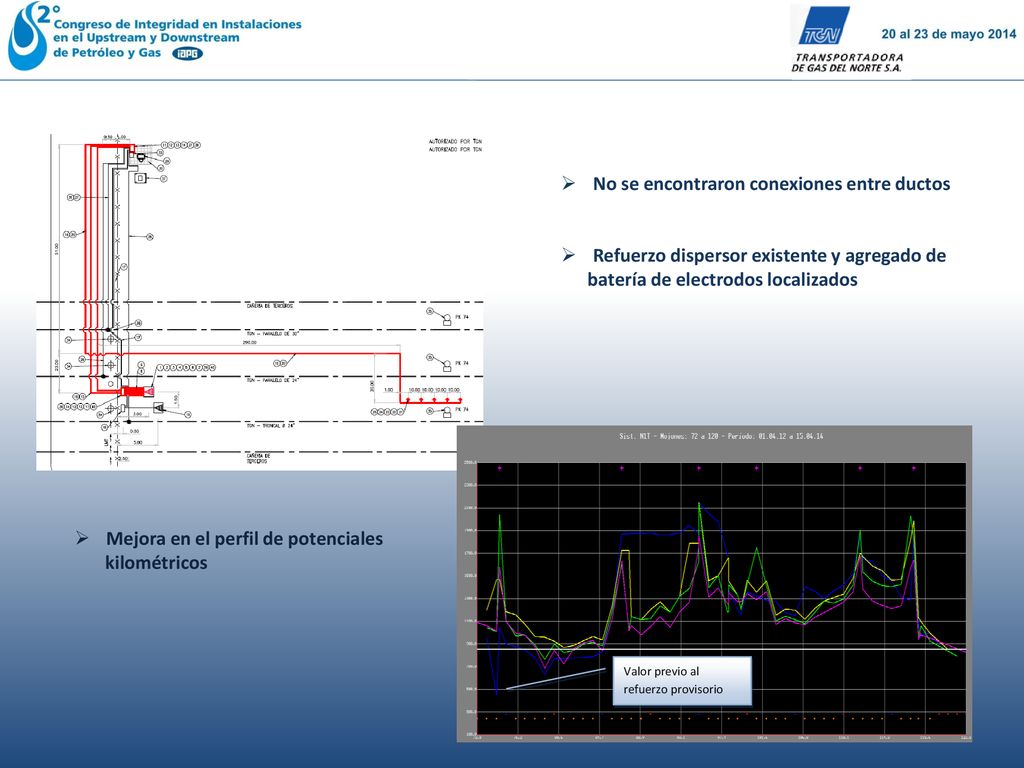

Refuerzo dispersor existente y agregado de batería de electrodos localizados Valor previo al refuerzo provisorio Mejora en el perfil de potenciales kilométricos

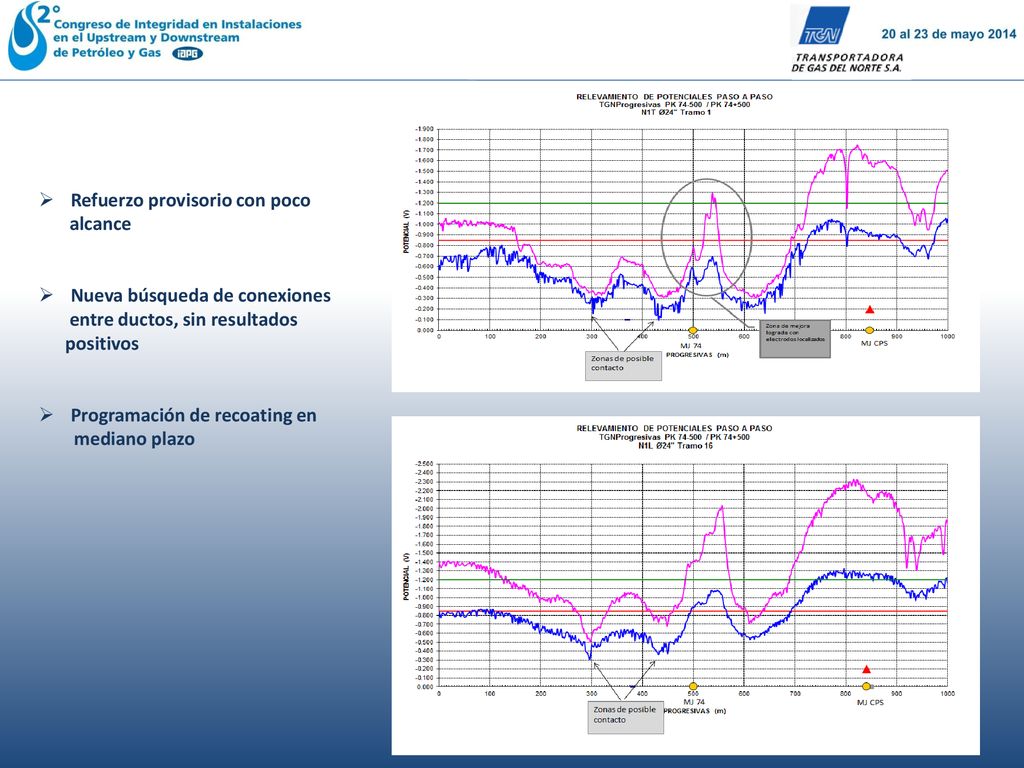

14 Refuerzo provisorio con poco
alcance Nueva búsqueda de conexiones entre ductos, sin resultados positivos Programación de recoating en mediano plazo

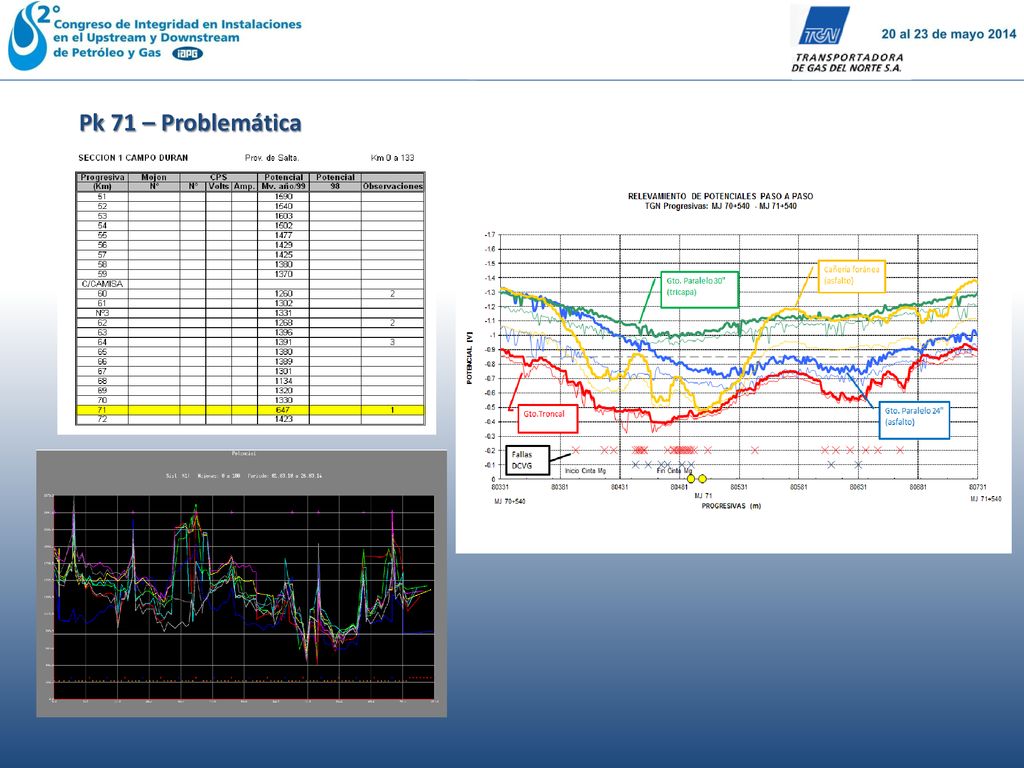

15 Pk 71 – Problemática

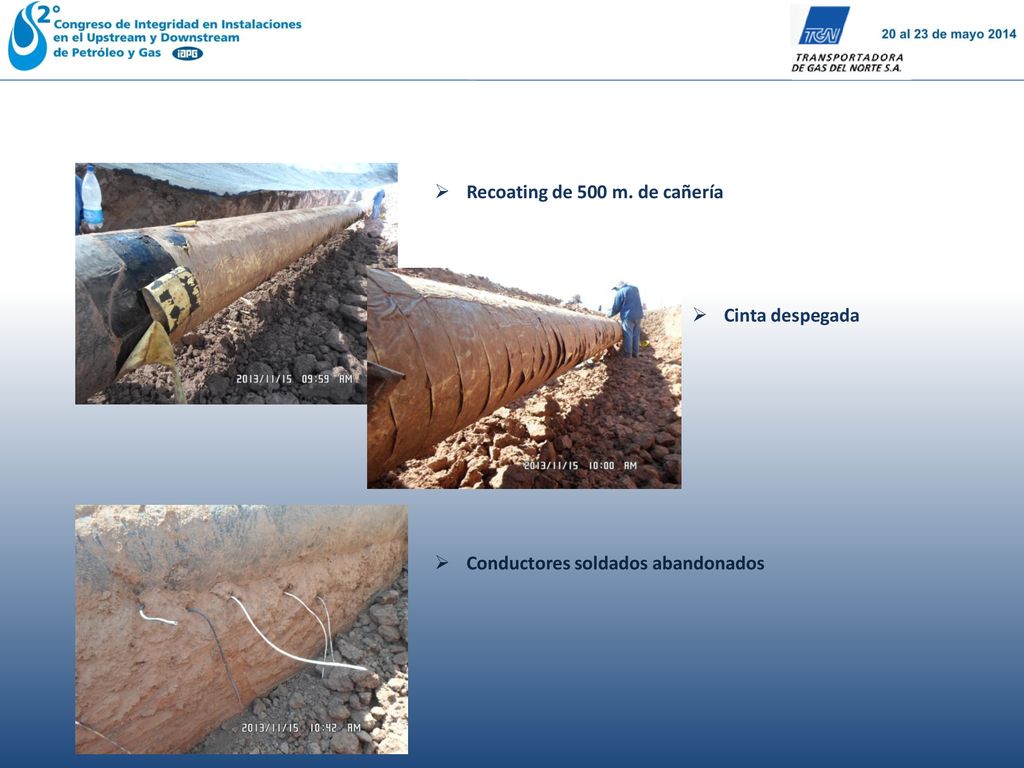

16 Recoating de 500 m. de cañería
Cinta despegada Conductores soldados abandonados

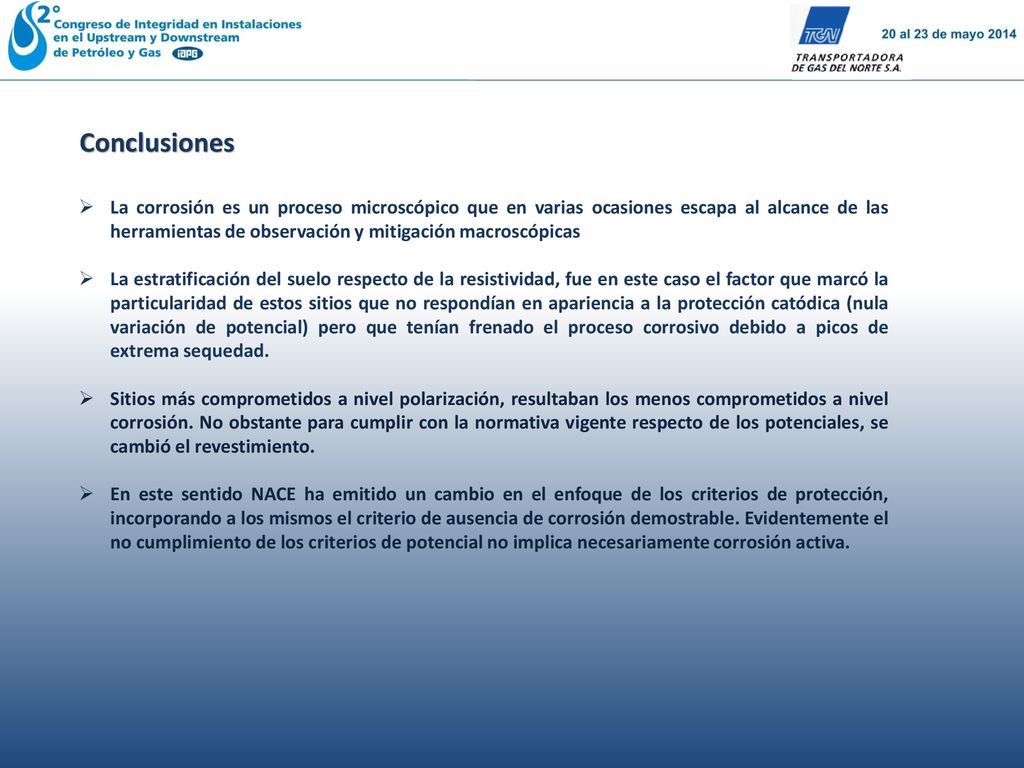

17 Conclusiones La corrosión es un proceso microscópico que en varias ocasiones escapa al alcance de las herramientas de observación y mitigación macroscópicas La estratificación del suelo respecto de la resistividad, fue en este caso el factor que marcó la particularidad de estos sitios que no respondían en apariencia a la protección catódica (nula variación de potencial) pero que tenían frenado el proceso corrosivo debido a picos de extrema sequedad. Sitios más comprometidos a nivel polarización, resultaban los menos comprometidos a nivel corrosión. No obstante para cumplir con la normativa vigente respecto de los potenciales, se cambió el revestimiento. En este sentido NACE ha emitido un cambio en el enfoque de los criterios de protección, incorporando a los mismos el criterio de ausencia de corrosión demostrable. Evidentemente el no cumplimiento de los criterios de potencial no implica necesariamente corrosión activa.
