Tensión real y deformación real La tensión convencional se calcula dividiendo la fuerza aplicada F a una probeta de tracción.

Presentación del tema: "Tensión real y deformación real La tensión convencional se calcula dividiendo la fuerza aplicada F a una probeta de tracción."— Transcripción de la presentación:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

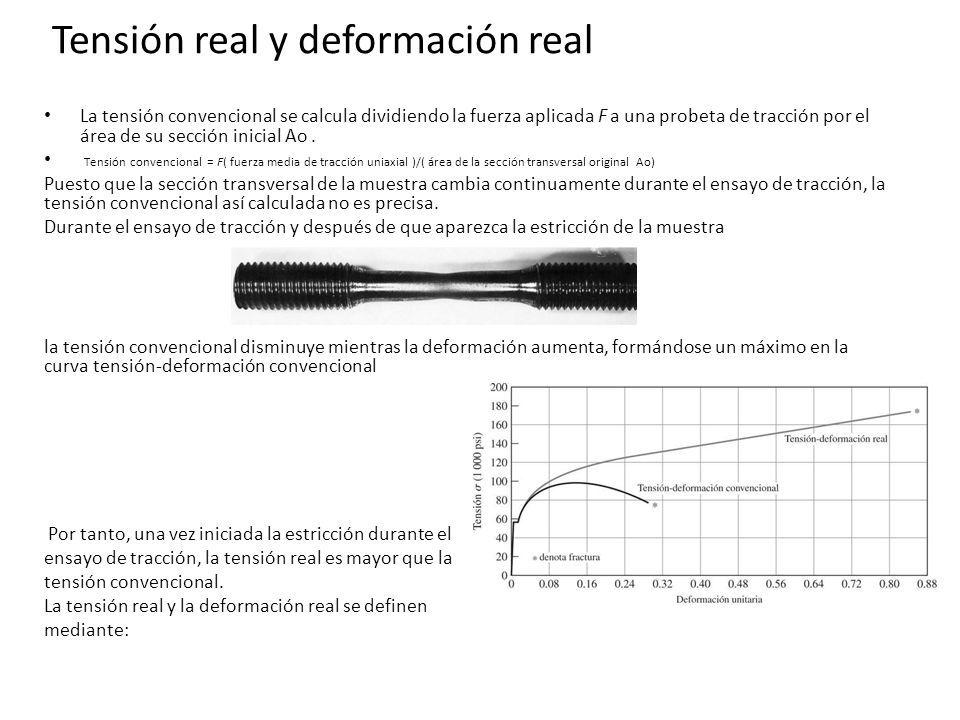

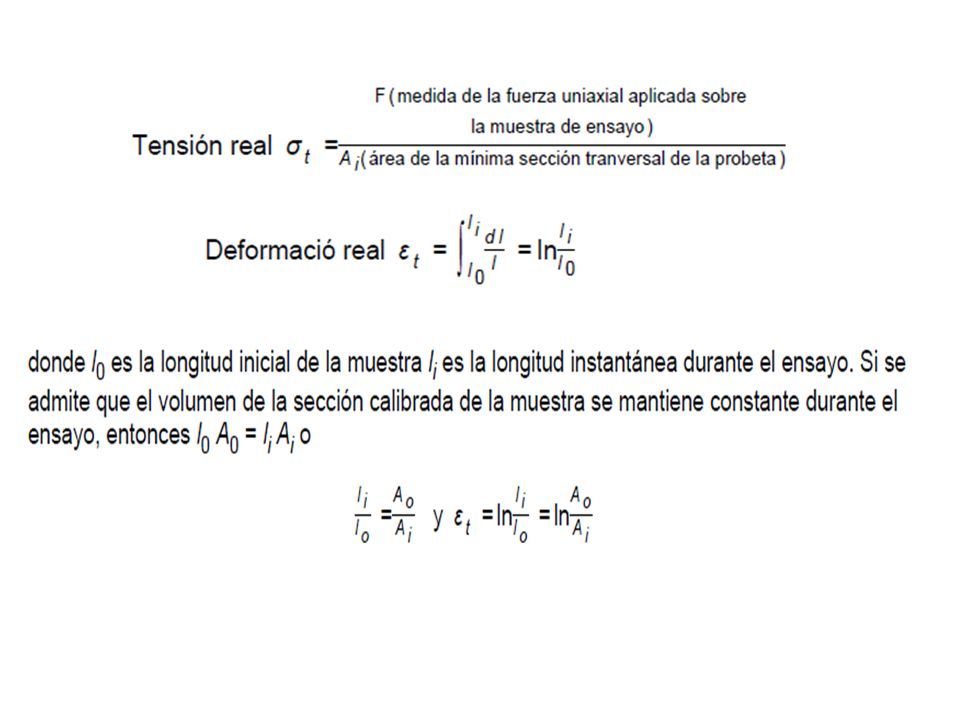

17 Tensión real y deformación real La tensión convencional se calcula dividiendo la fuerza aplicada F a una probeta de tracción por el área de su sección inicial Ao. Tensión convencional = F( fuerza media de tracción uniaxial )/( área de la sección transversal original Ao) Puesto que la sección transversal de la muestra cambia continuamente durante el ensayo de tracción, la tensión convencional así calculada no es precisa. Durante el ensayo de tracción y después de que aparezca la estricción de la muestra la tensión convencional disminuye mientras la deformación aumenta, formándose un máximo en la curva tensión-deformación convencional Por tanto, una vez iniciada la estricción durante el ensayo de tracción, la tensión real es mayor que la tensión convencional. La tensión real y la deformación real se definen mediante:

18

19

20

21

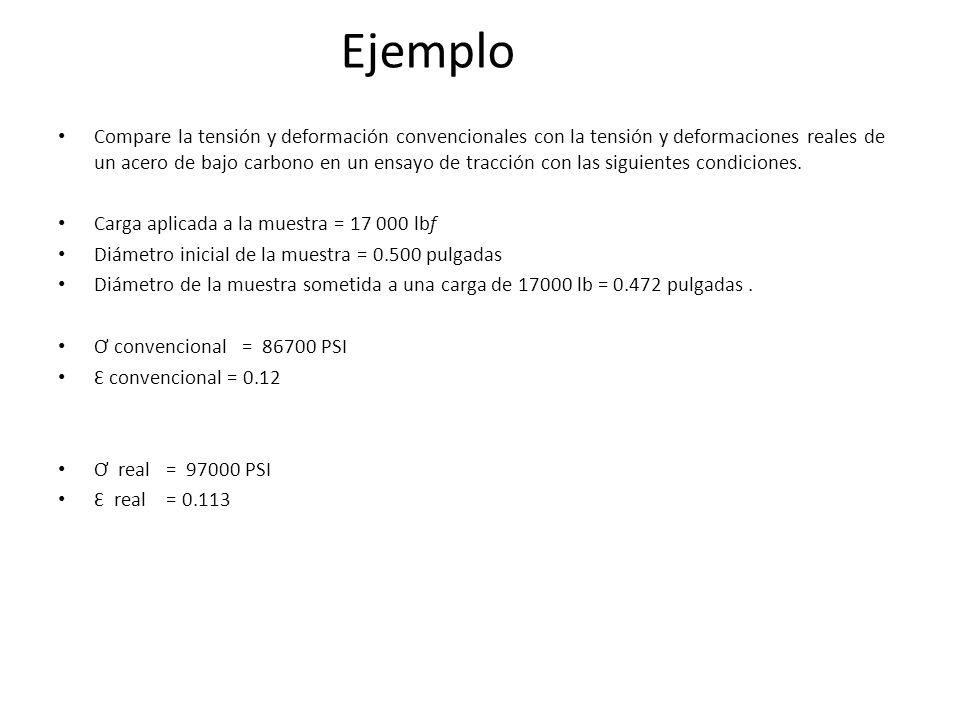

22 Ejemplo Compare la tensión y deformación convencionales con la tensión y deformaciones reales de un acero de bajo carbono en un ensayo de tracción con las siguientes condiciones. Carga aplicada a la muestra = 17 000 lbf Diámetro inicial de la muestra = 0.500 pulgadas Diámetro de la muestra sometida a una carga de 17000 lb = 0.472 pulgadas. Ơ convencional = 86700 PSI Ɛ convencional = 0.12 Ơ real = 97000 PSI Ɛ real = 0.113

23

24

25

26

27

28

29

30

31

32
