La siguiente tabla dada por Crespo Villalaz: Método para determinar si un suelo es compresible: con la fórmula aproximada dada por Terzaghi: Cc =

Presentación del tema: "La siguiente tabla dada por Crespo Villalaz: Método para determinar si un suelo es compresible: con la fórmula aproximada dada por Terzaghi: Cc ="— Transcripción de la presentación:

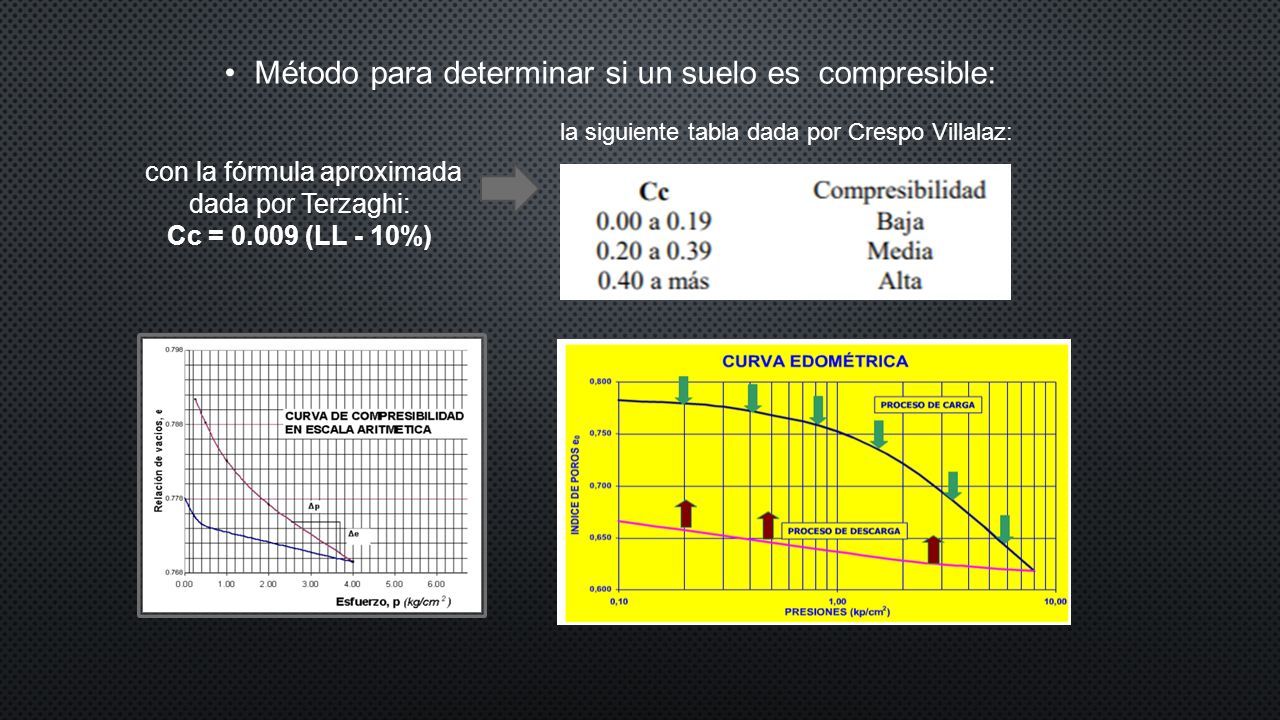

1 la siguiente tabla dada por Crespo Villalaz: Método para determinar si un suelo es compresible: con la fórmula aproximada dada por Terzaghi: Cc = 0.009 (LL - 10%)

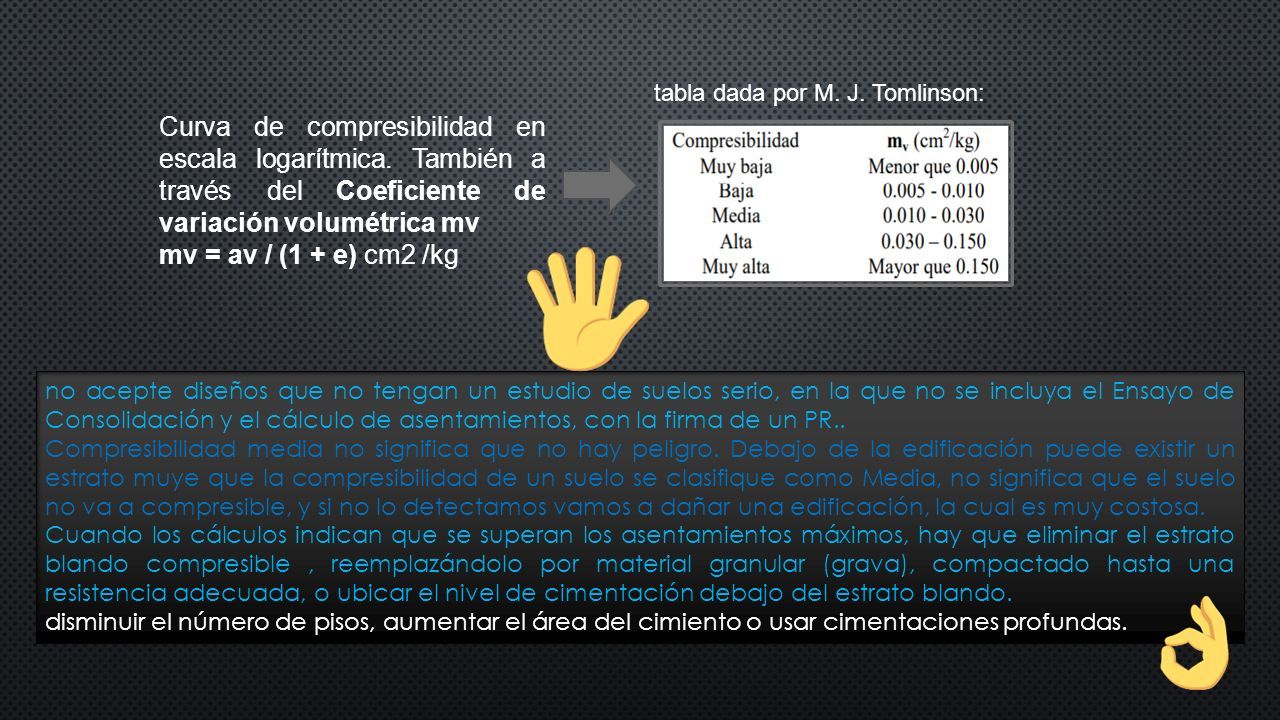

2 Curva de compresibilidad en escala logarítmica. También a través del Coeficiente de variación volumétrica mv mv = av / (1 + e) cm2 /kg no acepte diseños que no tengan un estudio de suelos serio, en la que no se incluya el Ensayo de Consolidación y el cálculo de asentamientos, con la firma de un PR.. Compresibilidad media no significa que no hay peligro. Debajo de la edificación puede existir un estrato muye que la compresibilidad de un suelo se clasifique como Media, no significa que el suelo no va a compresible, y si no lo detectamos vamos a dañar una edificación, la cual es muy costosa. Cuando los cálculos indican que se superan los asentamientos máximos, hay que eliminar el estrato blando compresible, reemplazándolo por material granular (grava), compactado hasta una resistencia adecuada, o ubicar el nivel de cimentación debajo del estrato blando. disminuir el número de pisos, aumentar el área del cimiento o usar cimentaciones profundas. tabla dada por M. J. Tomlinson:

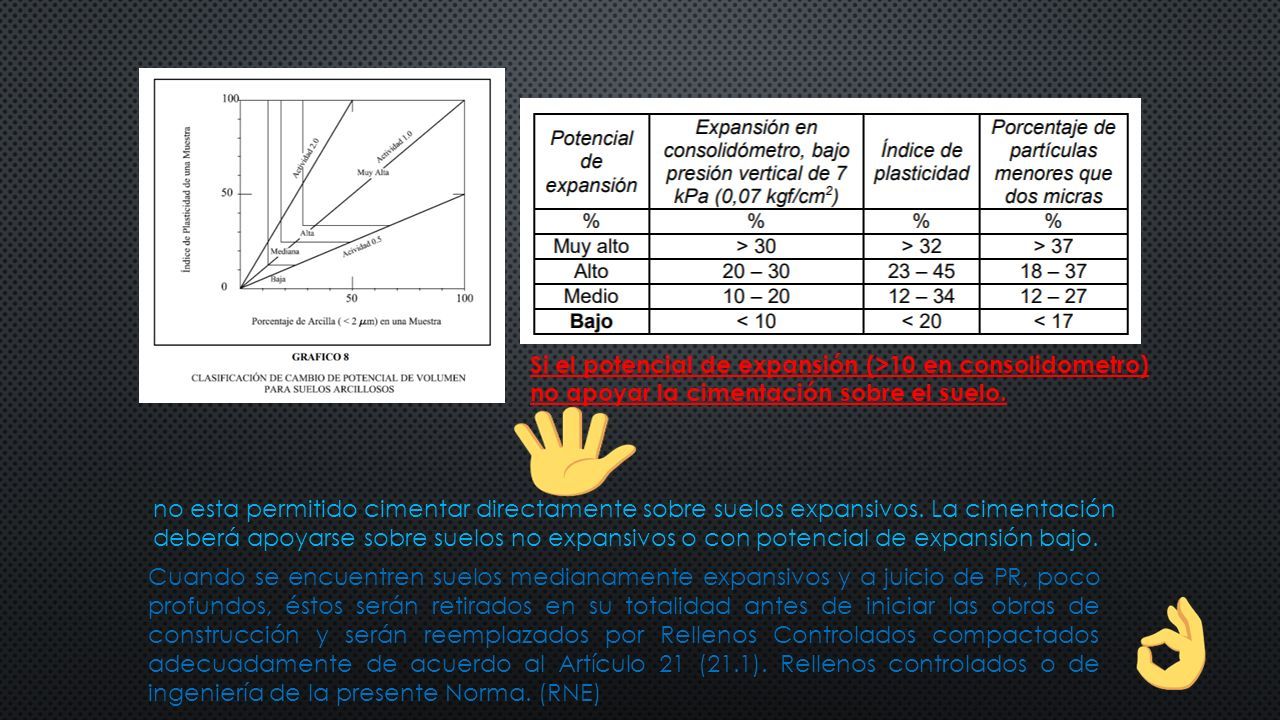

3 Si el potencial de expansión (>10 en consolidometro) no apoyar la cimentación sobre el suelo. no esta permitido cimentar directamente sobre suelos expansivos. La cimentación deberá apoyarse sobre suelos no expansivos o con potencial de expansión bajo. Cuando se encuentren suelos medianamente expansivos y a juicio de PR, poco profundos, éstos serán retirados en su totalidad antes de iniciar las obras de construcción y serán reemplazados por Rellenos Controlados compactados adecuadamente de acuerdo al Artículo 21 (21.1). Rellenos controlados o de ingeniería de la presente Norma. (RNE)
