1 Modelo de TCP - IP

2 ¿Qué es el Modelo de TCP - IP?
TCP/ IP son las siglas de Protocolo de Control de Transmisión / Protocolo de Internet (en inglés Transmission Control Protocol / Internet Protocol); es un sistema de protocolos que hacen posibles servicios como Telnet, FTP, , y otros entre ordenadores que no pertenecen a la misma red.

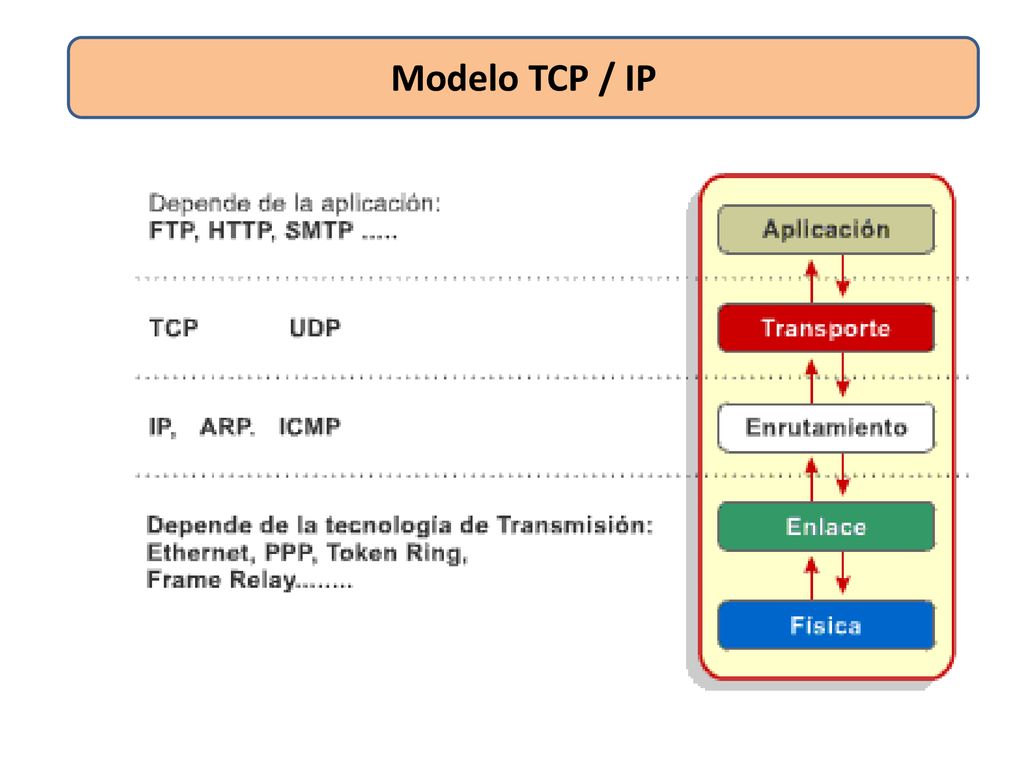

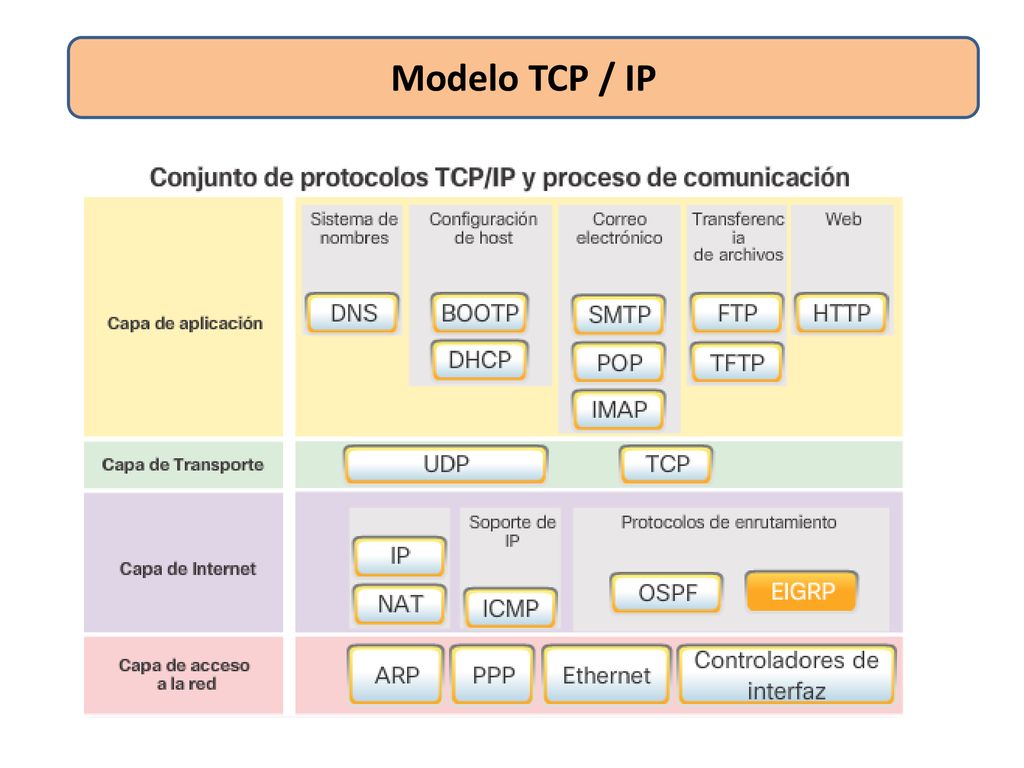

3 Modelo TCP - IP

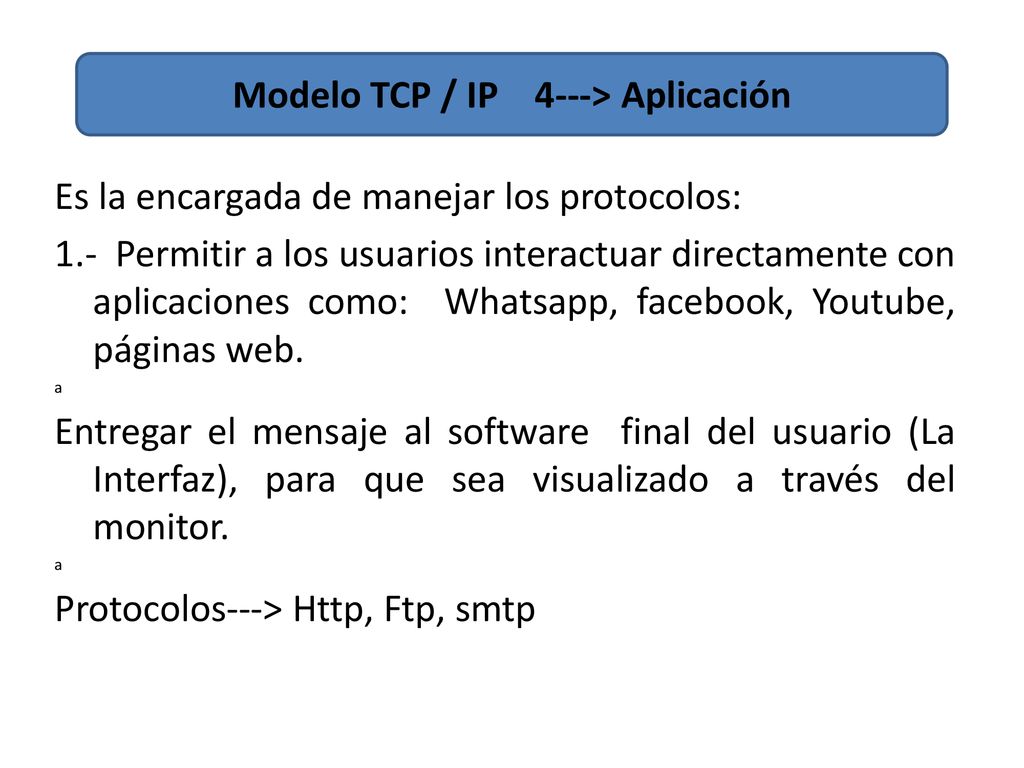

4 Modelo TCP / IP 4---> Aplicación
Es la encargada de manejar los protocolos: 1.- Permitir a los usuarios interactuar directamente con aplicaciones como: Whatsapp, facebook, Youtube, páginas web. a Entregar el mensaje al software final del usuario (La Interfaz), para que sea visualizado a través del monitor. Protocolos---> Http, Ftp, smtp

5 Modelo TCP / IP 4---> Aplicación

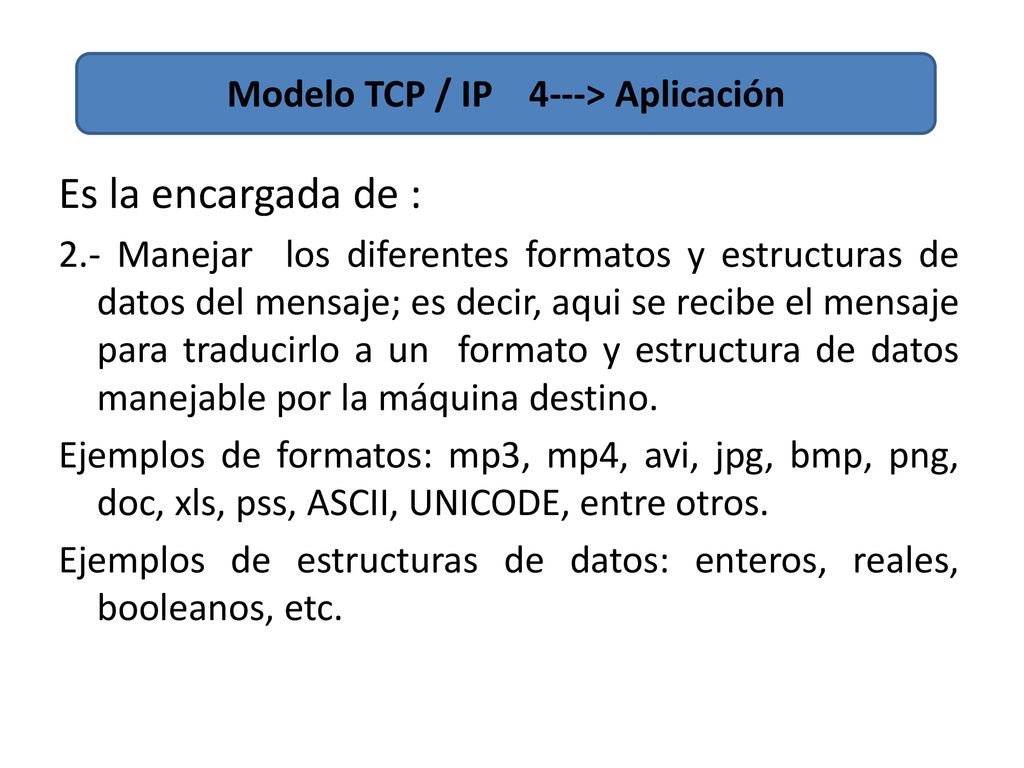

Es la encargada de : 2.- Manejar los diferentes formatos y estructuras de datos del mensaje; es decir, aqui se recibe el mensaje para traducirlo a un formato y estructura de datos manejable por la máquina destino. Ejemplos de formatos: mp3, mp4, avi, jpg, bmp, png, doc, xls, pss, ASCII, UNICODE, entre otros. Ejemplos de estructuras de datos: enteros, reales, booleanos, etc.

6 Modelo TCP / IP 4---> Aplicación

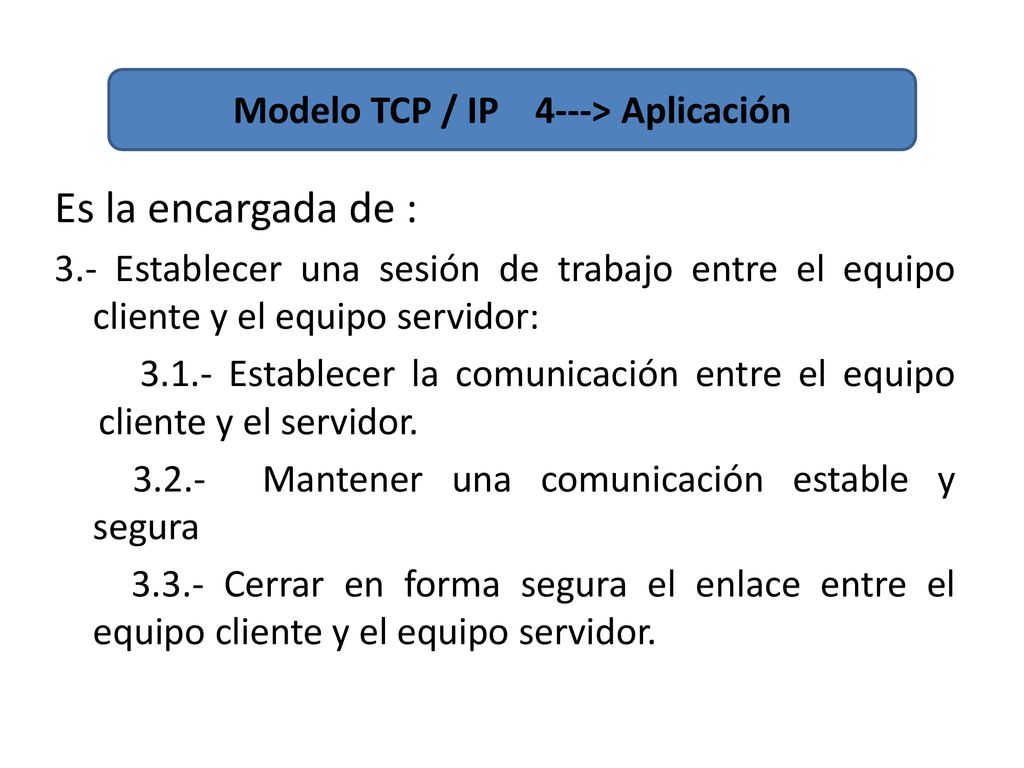

Es la encargada de : 3.- Establecer una sesión de trabajo entre el equipo cliente y el equipo servidor: 3.1.- Establecer la comunicación entre el equipo cliente y el servidor. Mantener una comunicación estable y segura 3.3.- Cerrar en forma segura el enlace entre el equipo cliente y el equipo servidor.

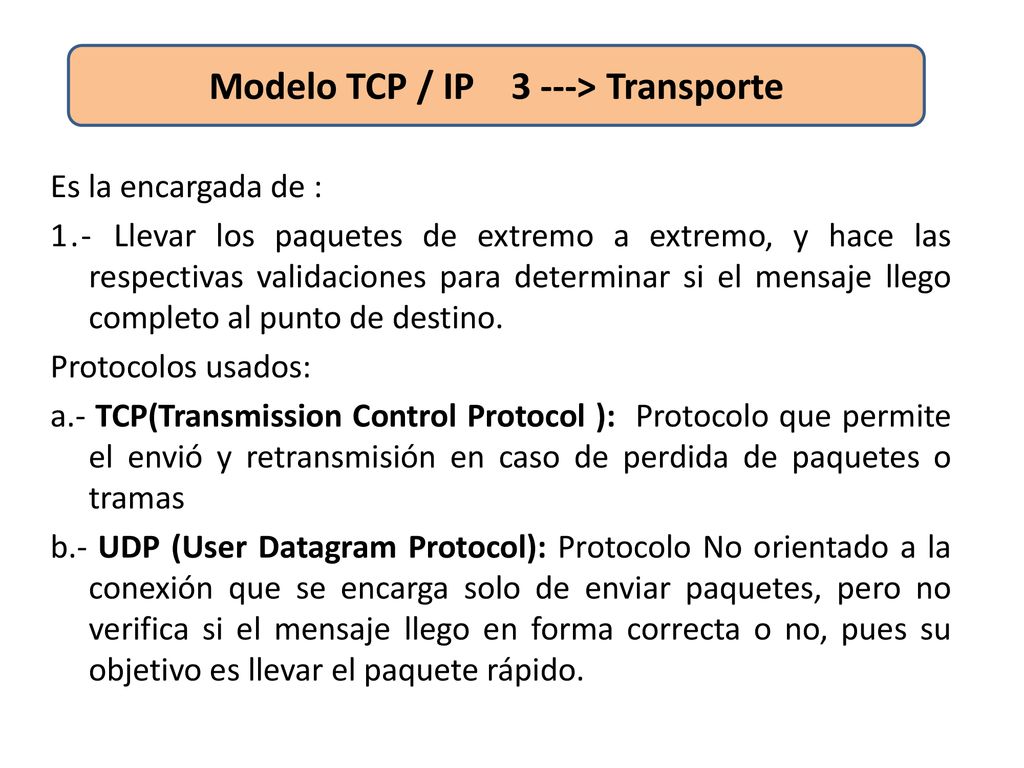

7 Modelo TCP / IP 3 ---> Transporte
Es la encargada de : 1.- Llevar los paquetes de extremo a extremo, y hace las respectivas validaciones para determinar si el mensaje llego completo al punto de destino. Protocolos usados: a.- TCP(Transmission Control Protocol ): Protocolo que permite el envió y retransmisión en caso de perdida de paquetes o tramas b.- UDP (User Datagram Protocol): Protocolo No orientado a la conexión que se encarga solo de enviar paquetes, pero no verifica si el mensaje llego en forma correcta o no, pues su objetivo es llevar el paquete rápido.

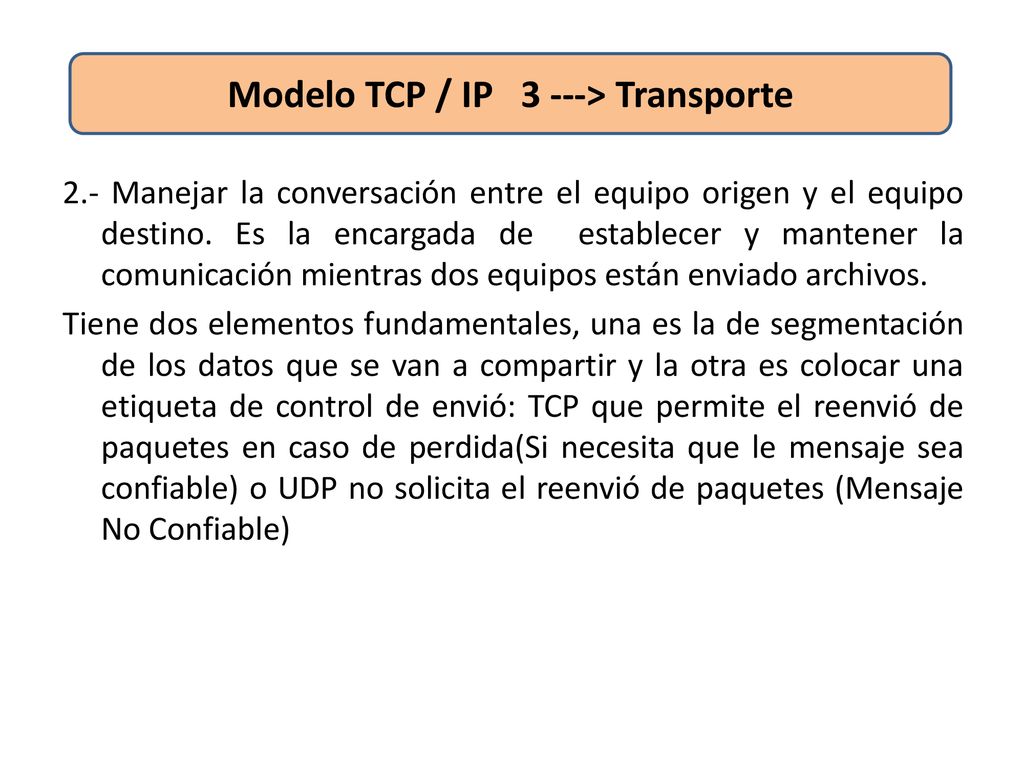

8 Modelo TCP / IP 3 ---> Transporte
2.- Manejar la conversación entre el equipo origen y el equipo destino. Es la encargada de establecer y mantener la comunicación mientras dos equipos están enviado archivos. Tiene dos elementos fundamentales, una es la de segmentación de los datos que se van a compartir y la otra es colocar una etiqueta de control de envió: TCP que permite el reenvió de paquetes en caso de perdida(Si necesita que le mensaje sea confiable) o UDP no solicita el reenvió de paquetes (Mensaje No Confiable)

9 Modelo TCP / IP 2 ---> InterNet

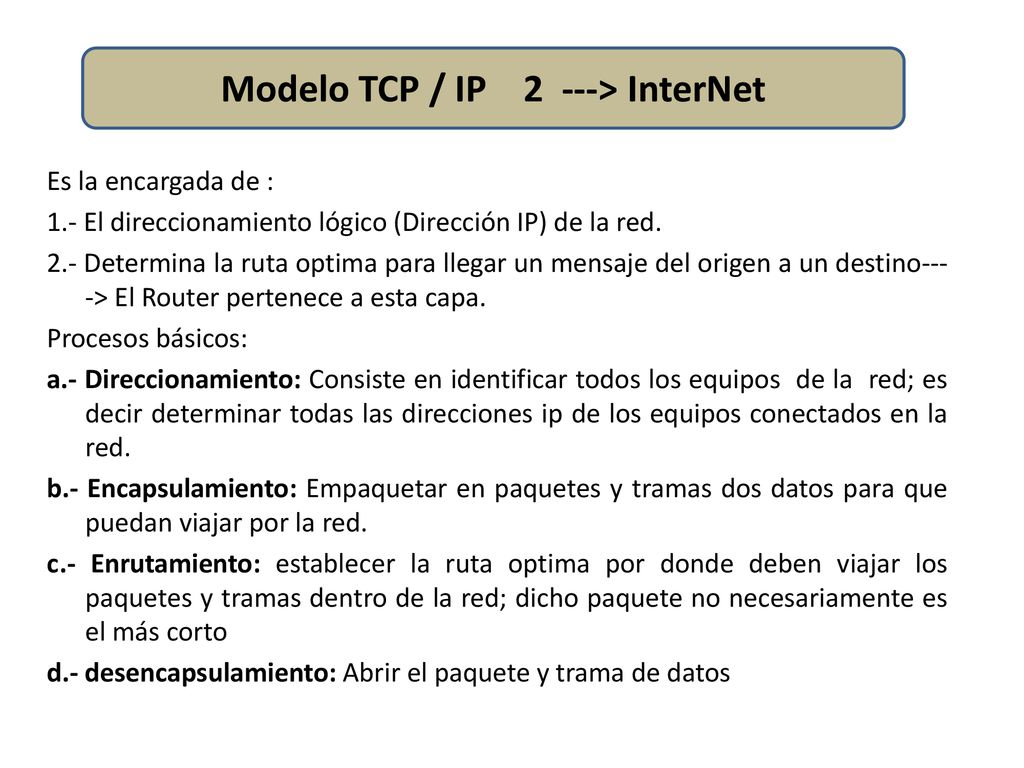

Es la encargada de : 1.- El direccionamiento lógico (Dirección IP) de la red. 2.- Determina la ruta optima para llegar un mensaje del origen a un destino----> El Router pertenece a esta capa. Procesos básicos: a.- Direccionamiento: Consiste en identificar todos los equipos de la red; es decir determinar todas las direcciones ip de los equipos conectados en la red. b.- Encapsulamiento: Empaquetar en paquetes y tramas dos datos para que puedan viajar por la red. c.- Enrutamiento: establecer la ruta optima por donde deben viajar los paquetes y tramas dentro de la red; dicho paquete no necesariamente es el más corto d.- desencapsulamiento: Abrir el paquete y trama de datos

10 Modelo TCP / IP 2---> InterNet

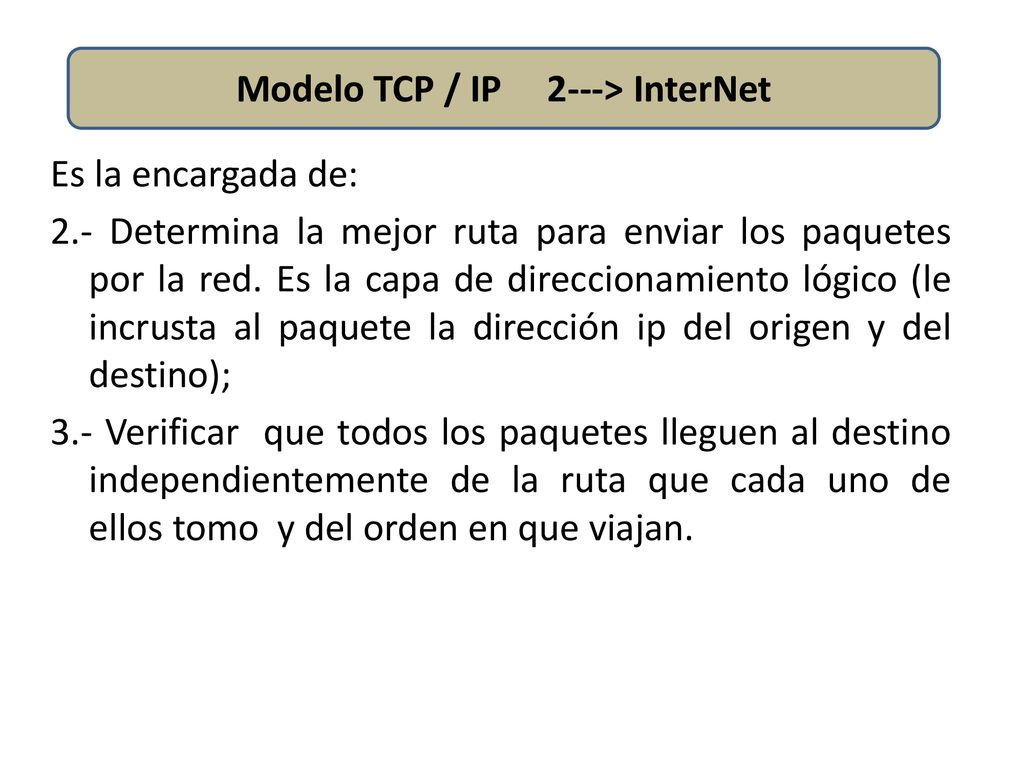

Es la encargada de: 2.- Determina la mejor ruta para enviar los paquetes por la red. Es la capa de direccionamiento lógico (le incrusta al paquete la dirección ip del origen y del destino); 3.- Verificar que todos los paquetes lleguen al destino independientemente de la ruta que cada uno de ellos tomo y del orden en que viajan.

11 Modelo TCP / IP 1---> Acceso a la Red

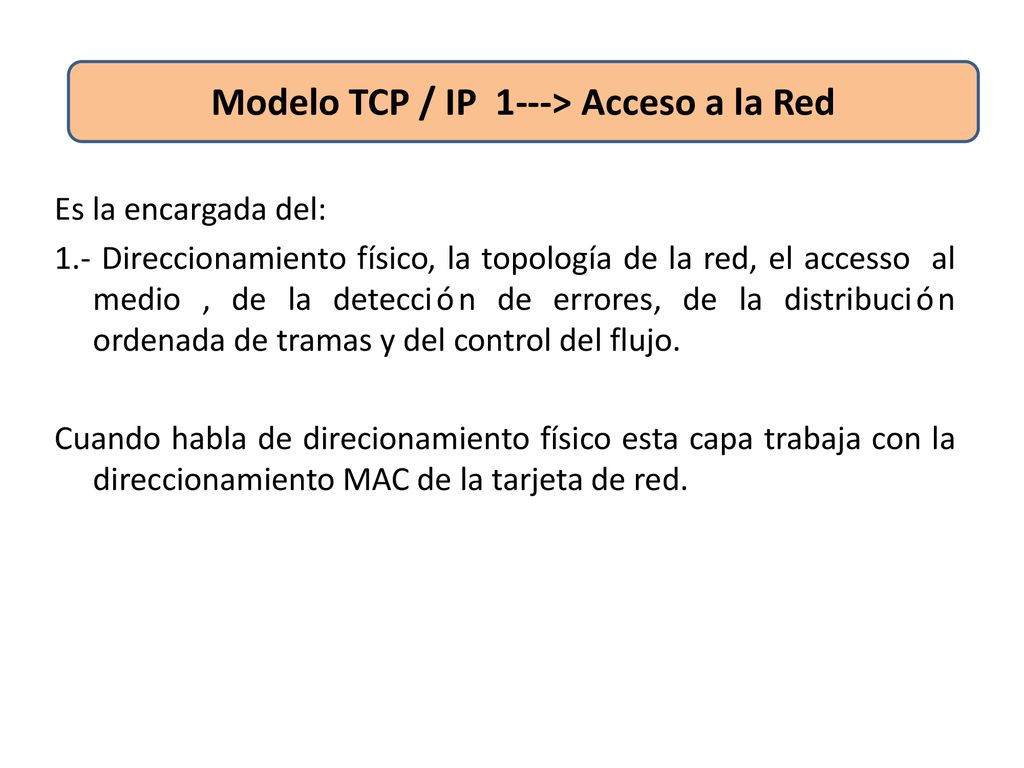

Es la encargada del: 1.- Direccionamiento físico, la topología de la red, el accesso al medio , de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Cuando habla de direcionamiento físico esta capa trabaja con la direccionamiento MAC de la tarjeta de red.

12 Modelo TCP / IP 1---> Acceso a la Red

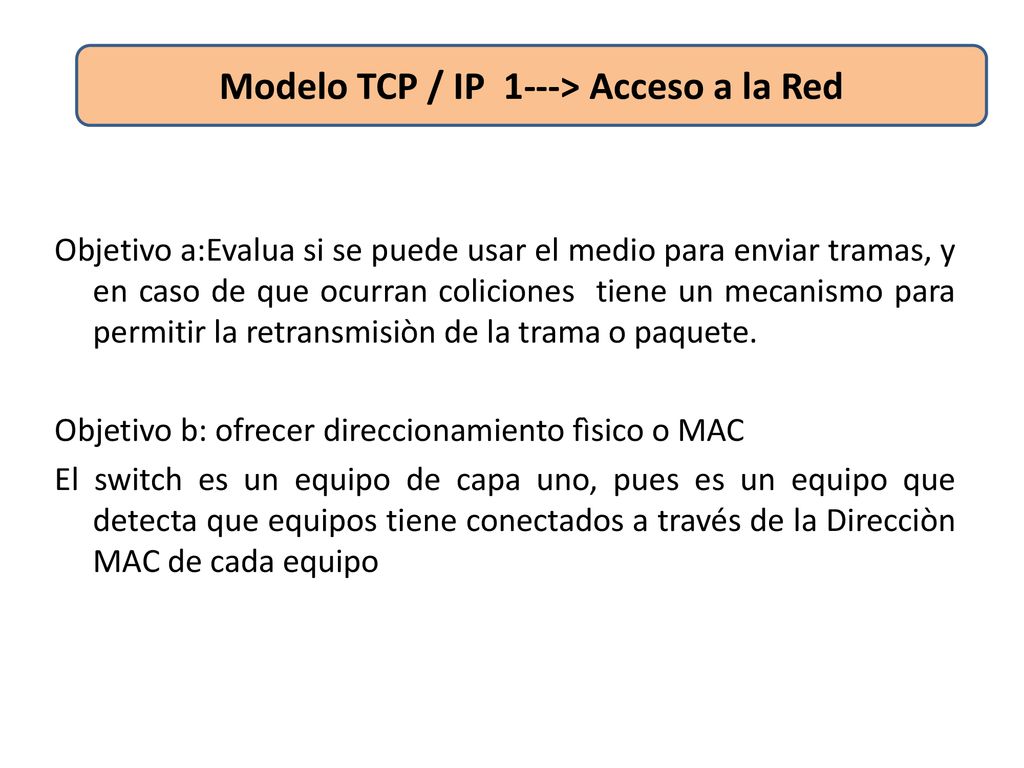

Objetivo a:Evalua si se puede usar el medio para enviar tramas, y en caso de que ocurran coliciones tiene un mecanismo para permitir la retransmisiòn de la trama o paquete. Objetivo b: ofrecer direccionamiento fìsico o MAC El switch es un equipo de capa uno, pues es un equipo que detecta que equipos tiene conectados a través de la Direcciòn MAC de cada equipo

13 Modelo TCP / IP 1---> Acceso a la Red
Es la encargada de: 2.- Tomar toda la información recopilada de las capas superiores (Información lógica y la traduce a información binaria para ser enviada por la capa física). Aquí es donde trabajan el switch, ya que se encarga del trafico fiable de los datos por el medio físico (es decir, el direccionamiento físico), por la topología de la red y del acceso a la red.

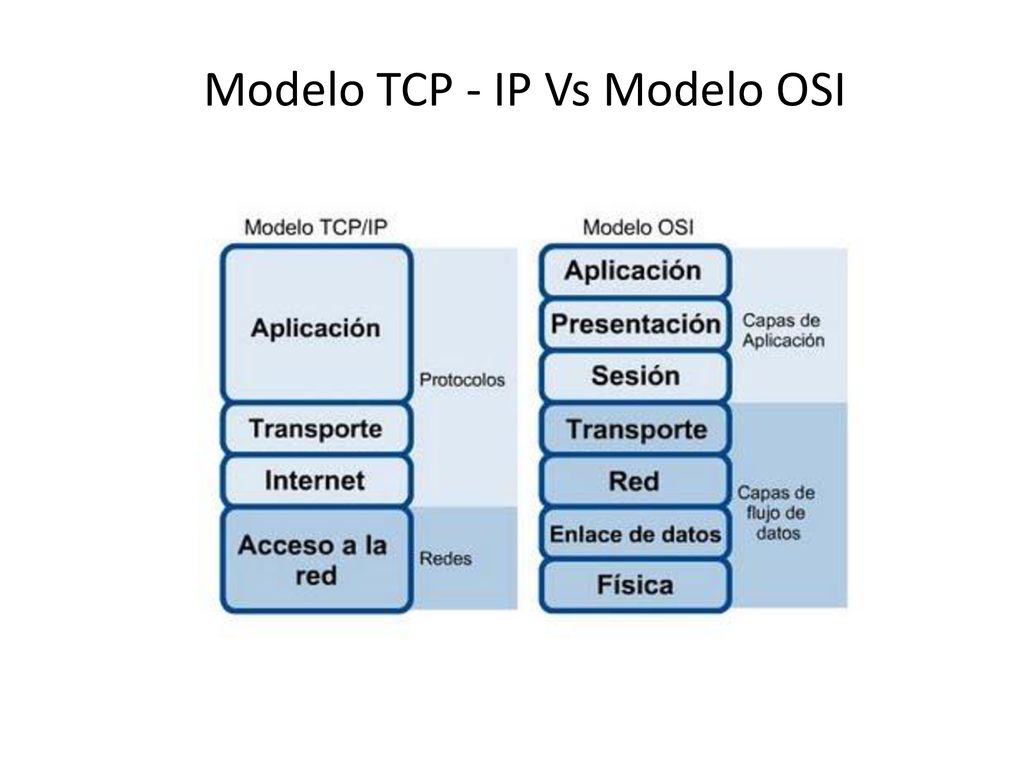

14 Modelo TCP - IP Vs Modelo OSI

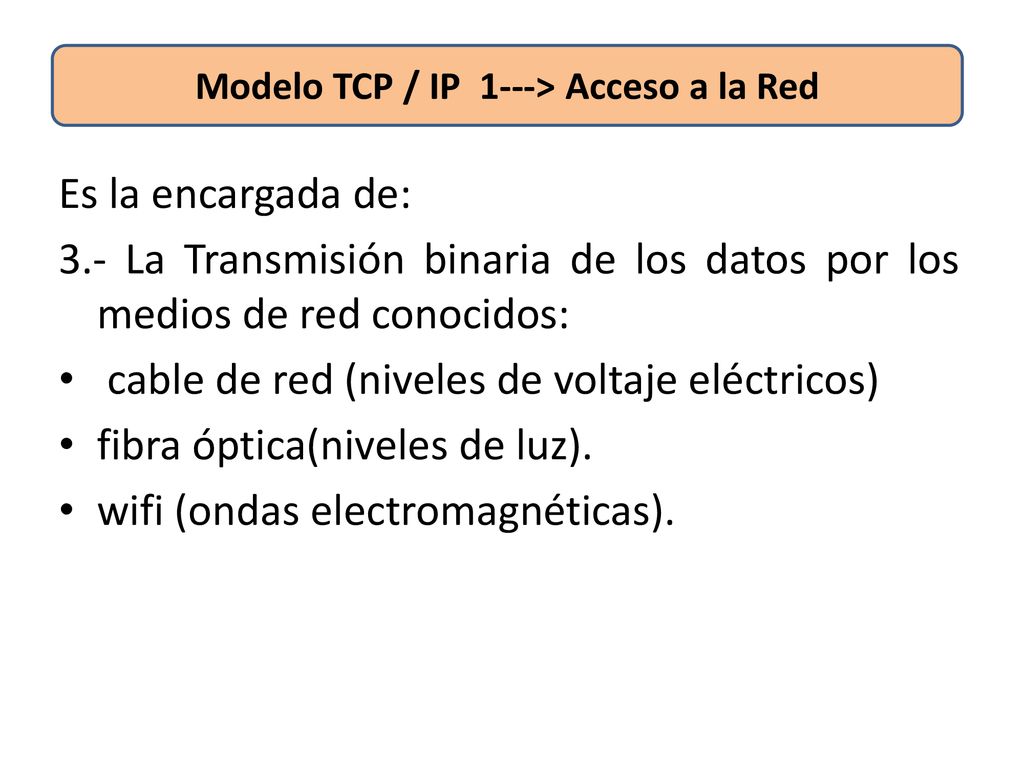

15 Modelo TCP / IP 1---> Acceso a la Red
Es la encargada de: 3.- La Transmisión binaria de los datos por los medios de red conocidos: cable de red (niveles de voltaje eléctricos) fibra óptica(niveles de luz). wifi (ondas electromagnéticas).

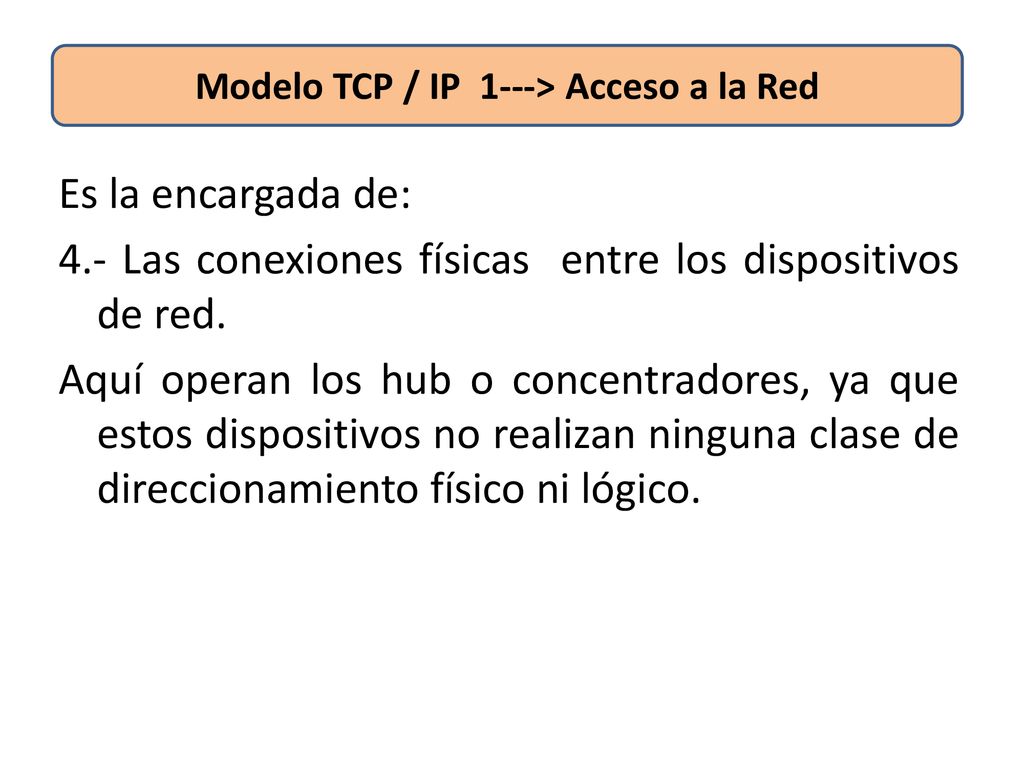

16 Modelo TCP / IP 1---> Acceso a la Red
Es la encargada de: 4.- Las conexiones físicas entre los dispositivos de red. Aquí operan los hub o concentradores, ya que estos dispositivos no realizan ninguna clase de direccionamiento físico ni lógico.

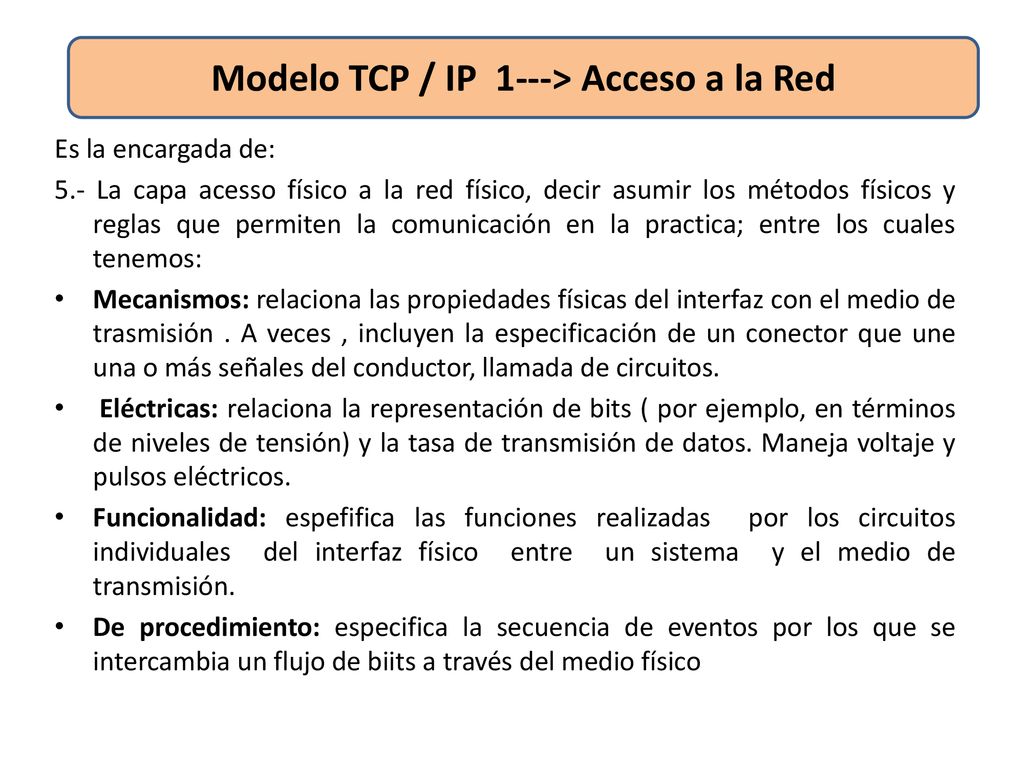

17 Modelo TCP / IP 1---> Acceso a la Red
Es la encargada de: 5.- La capa acesso físico a la red físico, decir asumir los métodos físicos y reglas que permiten la comunicación en la practica; entre los cuales tenemos: Mecanismos: relaciona las propiedades físicas del interfaz con el medio de trasmisión . A veces , incluyen la especificación de un conector que une una o más señales del conductor, llamada de circuitos. Eléctricas: relaciona la representación de bits ( por ejemplo, en términos de niveles de tensión) y la tasa de transmisión de datos. Maneja voltaje y pulsos eléctricos. Funcionalidad: espefifica las funciones realizadas por los circuitos individuales del interfaz físico entre un sistema y el medio de transmisión. De procedimiento: especifica la secuencia de eventos por los que se intercambia un flujo de biits a través del medio físico

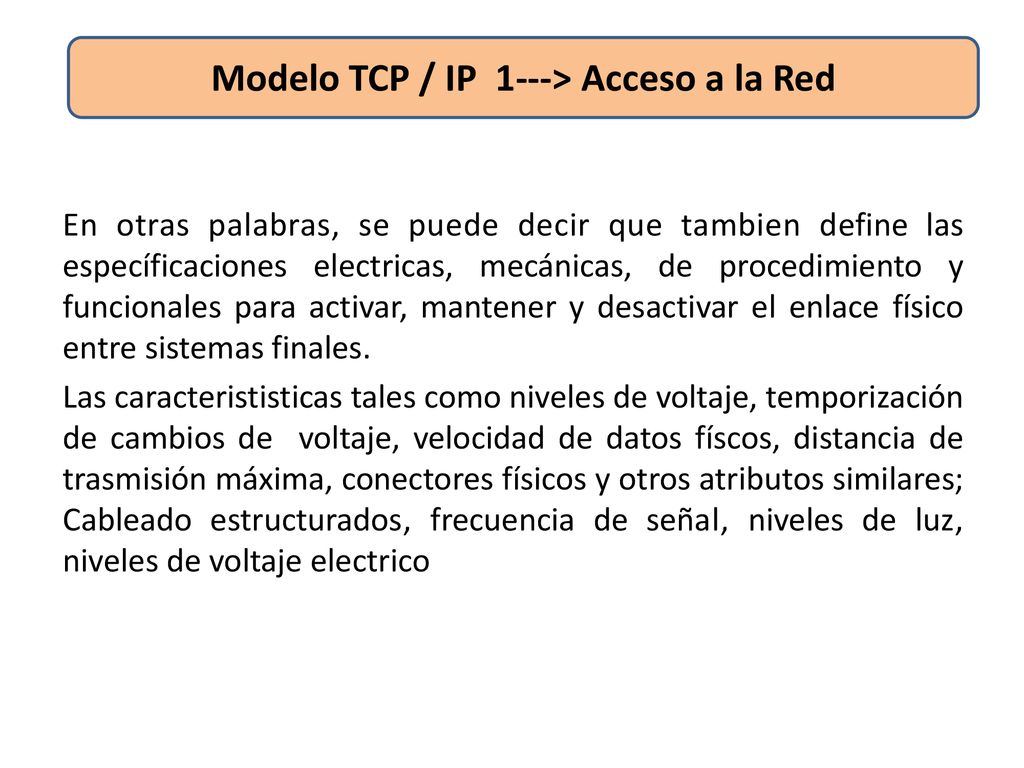

18 Modelo TCP / IP 1---> Acceso a la Red
En otras palabras, se puede decir que tambien define las específicaciones electricas, mecánicas, de procedimiento y funcionales para activar, mantener y desactivar el enlace físico entre sistemas finales. Las caracterististicas tales como niveles de voltaje, temporización de cambios de voltaje, velocidad de datos físcos, distancia de trasmisión máxima, conectores físicos y otros atributos similares; Cableado estructurados, frecuencia de señal, niveles de luz, niveles de voltaje electrico

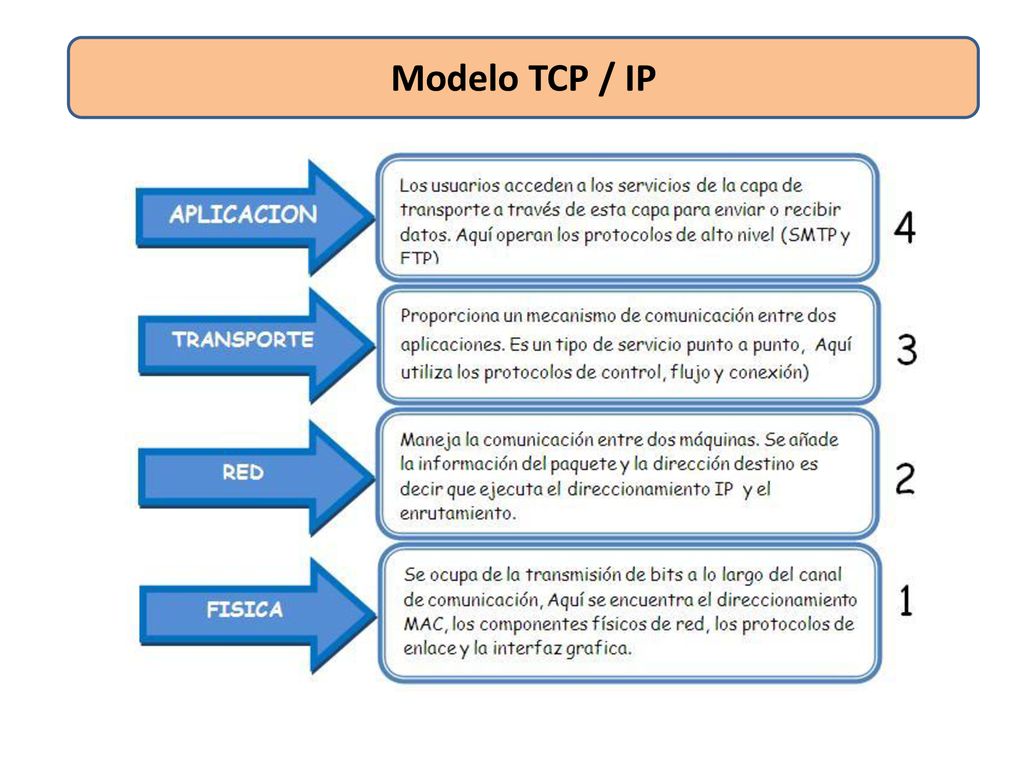

19 Modelo TCP / IP

20 Modelo TCP / IP

21 Modelo TCP / IP
