1 Geología Estructural

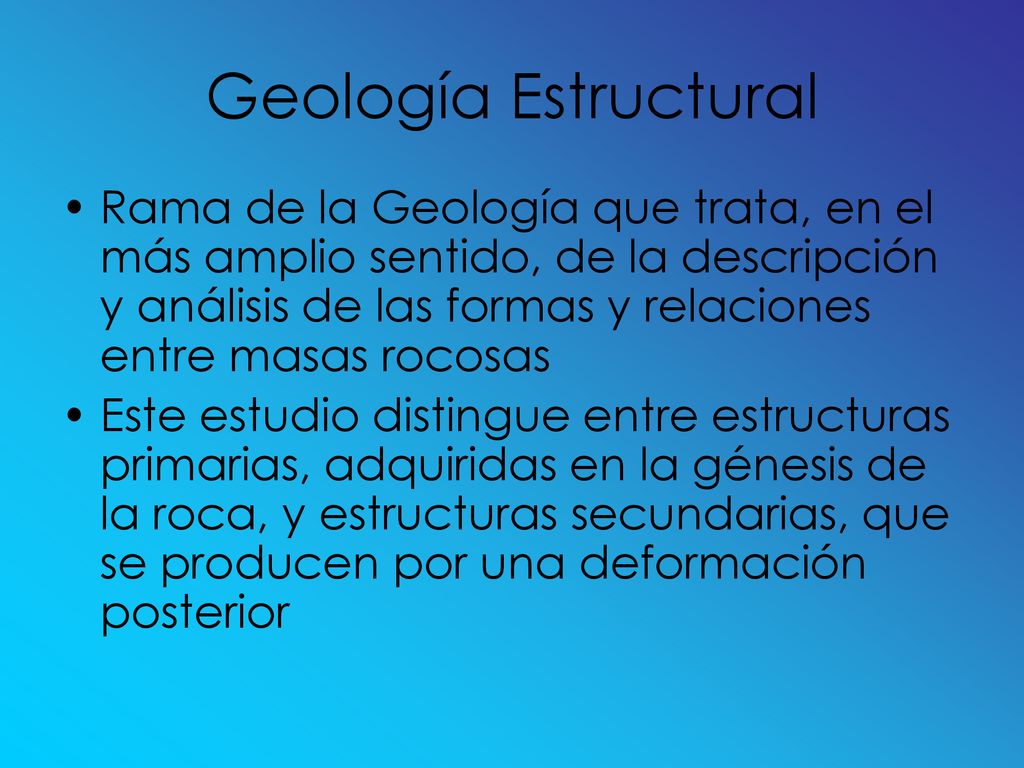

2 Geología Estructural Rama de la Geología que trata, en el más amplio sentido, de la descripción y análisis de las formas y relaciones entre masas rocosas Este estudio distingue entre estructuras primarias, adquiridas en la génesis de la roca, y estructuras secundarias, que se producen por una deformación posterior

3 Estructuras primarias como estratificación y disposición de rocas ígneas, aunque no son la principal preocupación de la geología estructural, son de suma importancia para poder identificar las evidencias de estructuras secundarias, cuyo análisis y descripción son el mayor objetivo de esta rama.

4 Fuentes de estructuras secundarias:
La tectónica y la gravedad son los principales agentes responsables de la formación de estructuras secundarias, dado que rigen los regímenes de esfuerzo y tensión que producen la deformación de las rocas

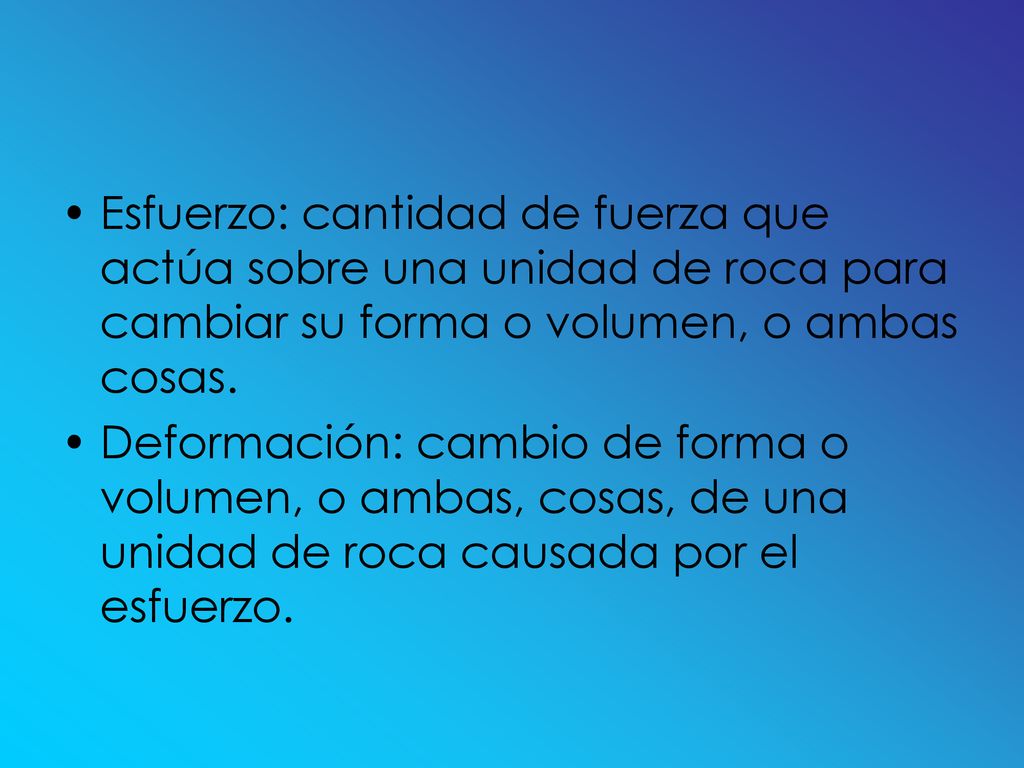

5 Esfuerzo: cantidad de fuerza que actúa sobre una unidad de roca para cambiar su forma o volumen, o ambas cosas. Deformación: cambio de forma o volumen, o ambas, cosas, de una unidad de roca causada por el esfuerzo.

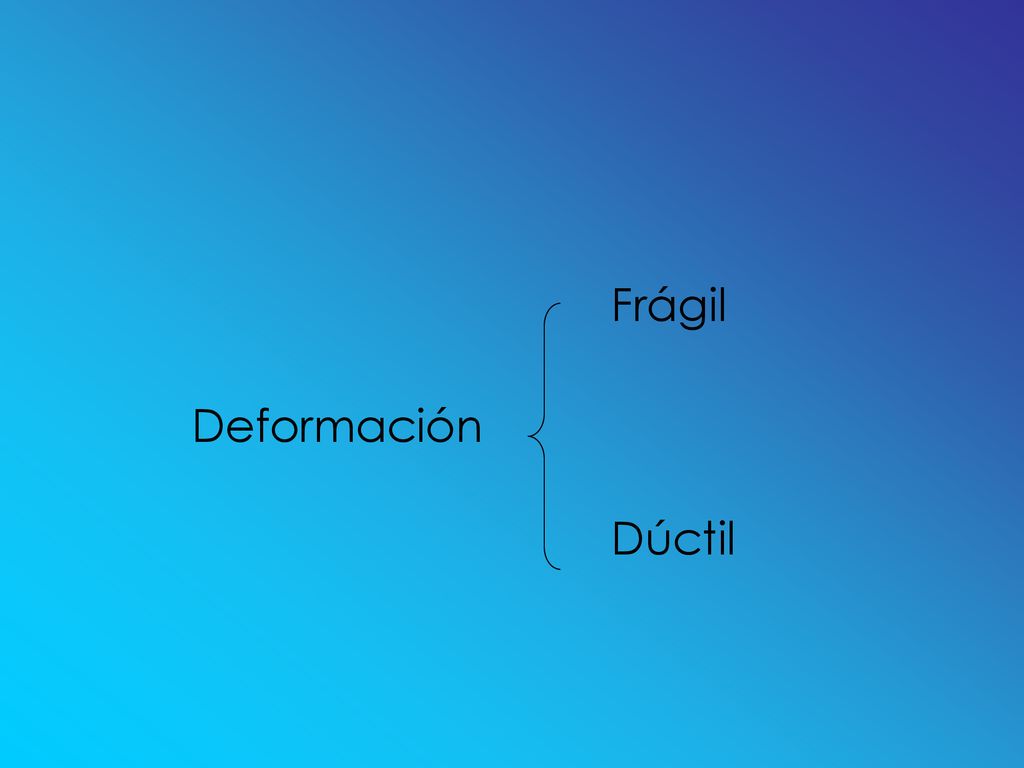

6 Frágil Deformación Dúctil

7 Deformación Frágil Se manifiesta en ruptura de la roca. Dependiendo de la disposición del tensor de stress, se formaran distintos tipos de fallas geológicas. Una falla puede identificarse por medio de un desplazamiento relativo de roca por medio de un plano, el Plano de Falla

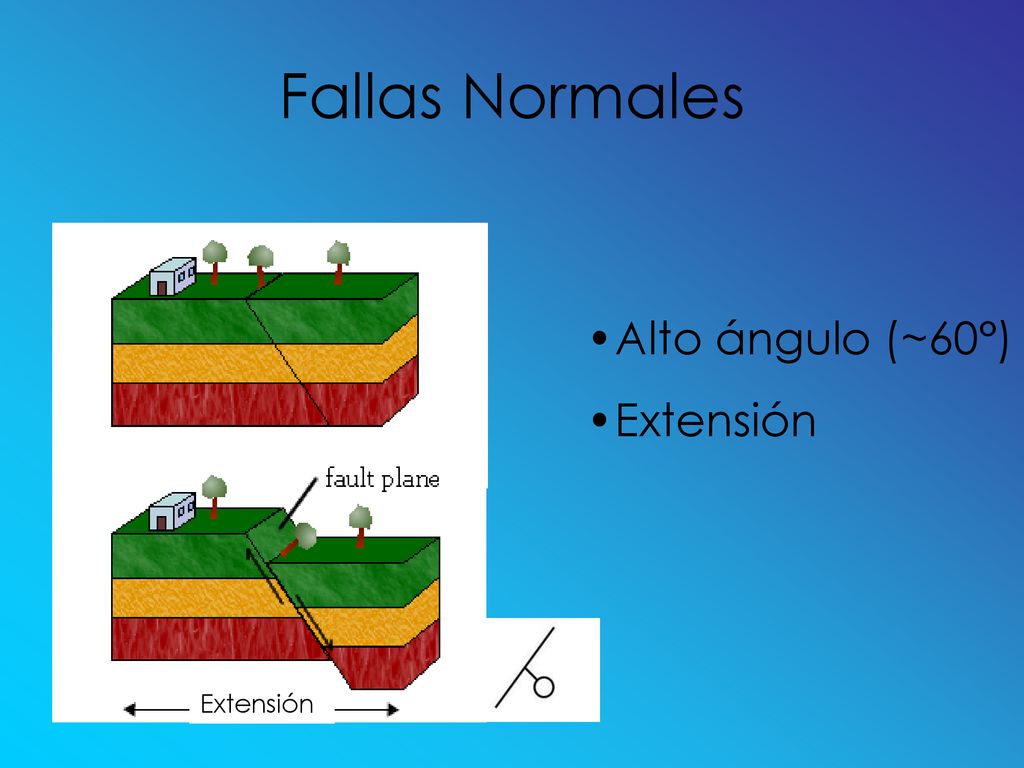

8 Fallas Normales Alto ángulo (~60°) Extensión Extensión

9 Fallas Inversas Bajo ángulo (~30°) Compresión Compresión

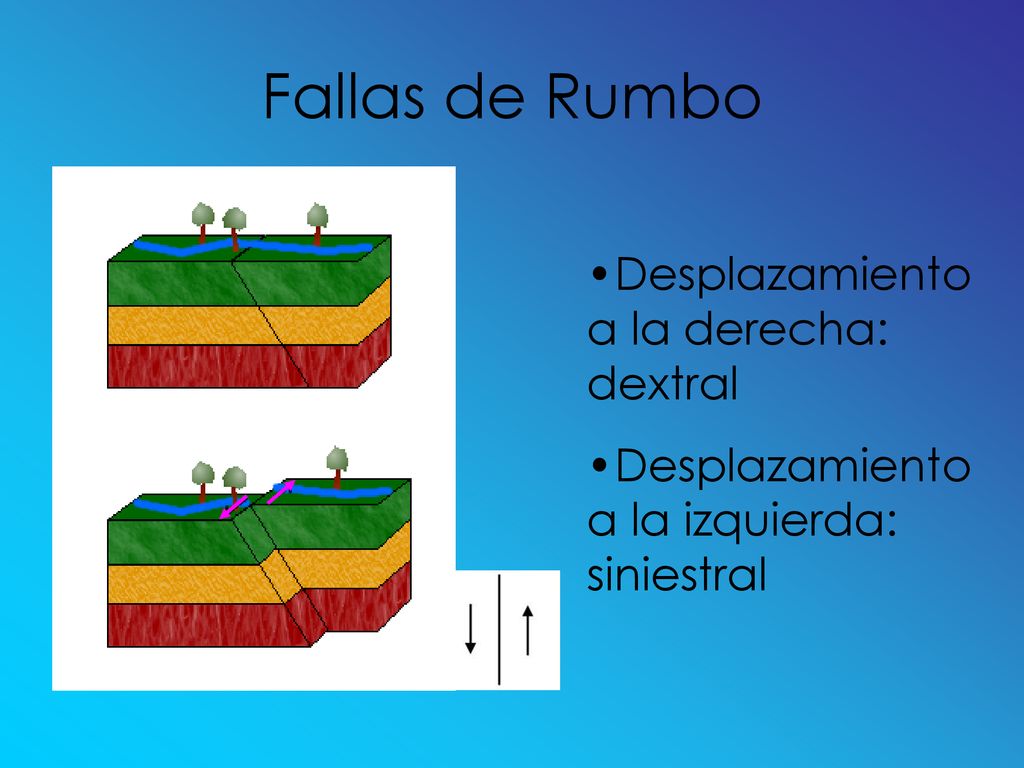

10 Fallas de Rumbo Desplazamiento a la derecha: dextral
Desplazamiento a la izquierda: siniestral

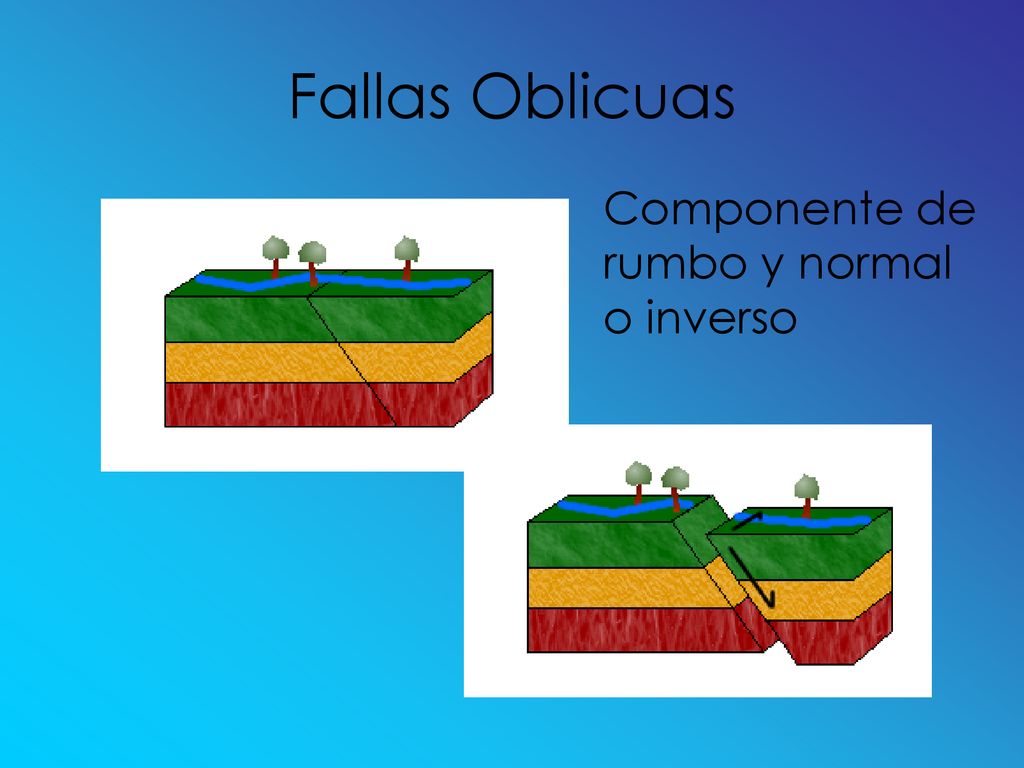

11 Fallas Oblicuas Componente de rumbo y normal o inverso

12 Diaclasas Corresponden a discontinuidades o fracturas las cuales son solamente producto de tensión y NO involucran un movimiento relativo entre los bloques. -Set de diaclasas: Conjunto de diaclasas que se generan bajo el mismo tensor de esrfuerzos. Por esto son paralelas entre si.

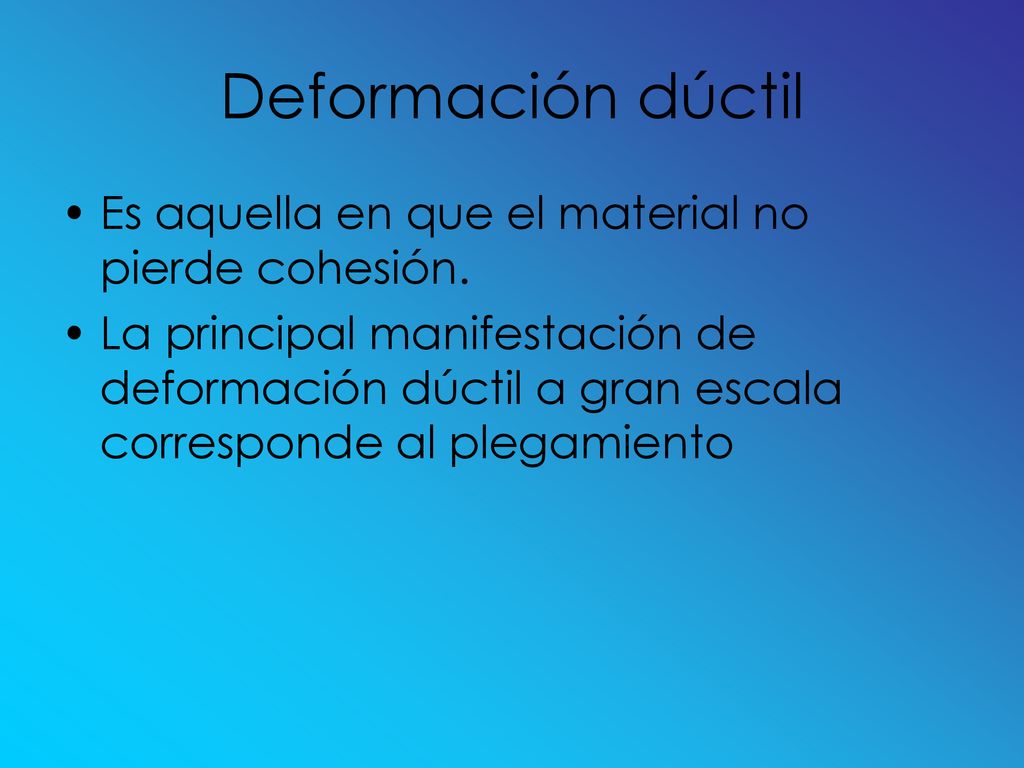

13 Deformación dúctil Es aquella en que el material no pierde cohesión.
La principal manifestación de deformación dúctil a gran escala corresponde al plegamiento

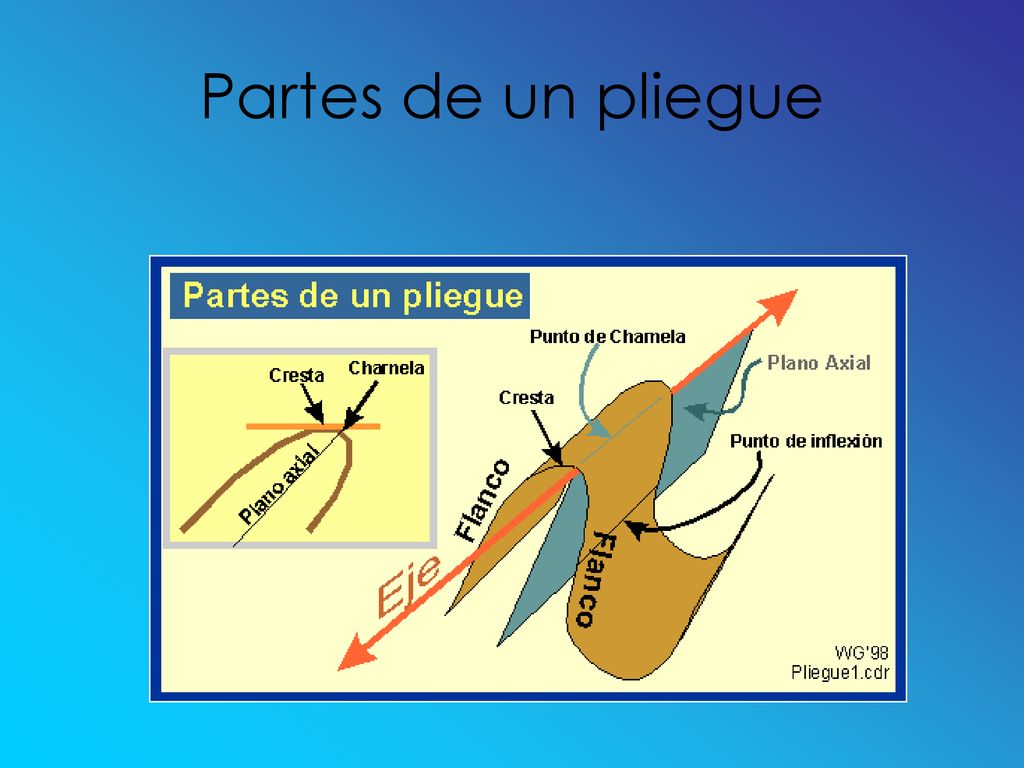

14 Partes de un pliegue

15 Tipos de pliegues Se clasifican según su forma y según su origen.
Anticlinal Sinclinal Según su origen: Por despegue Por propagación de falla Por flexura de falla

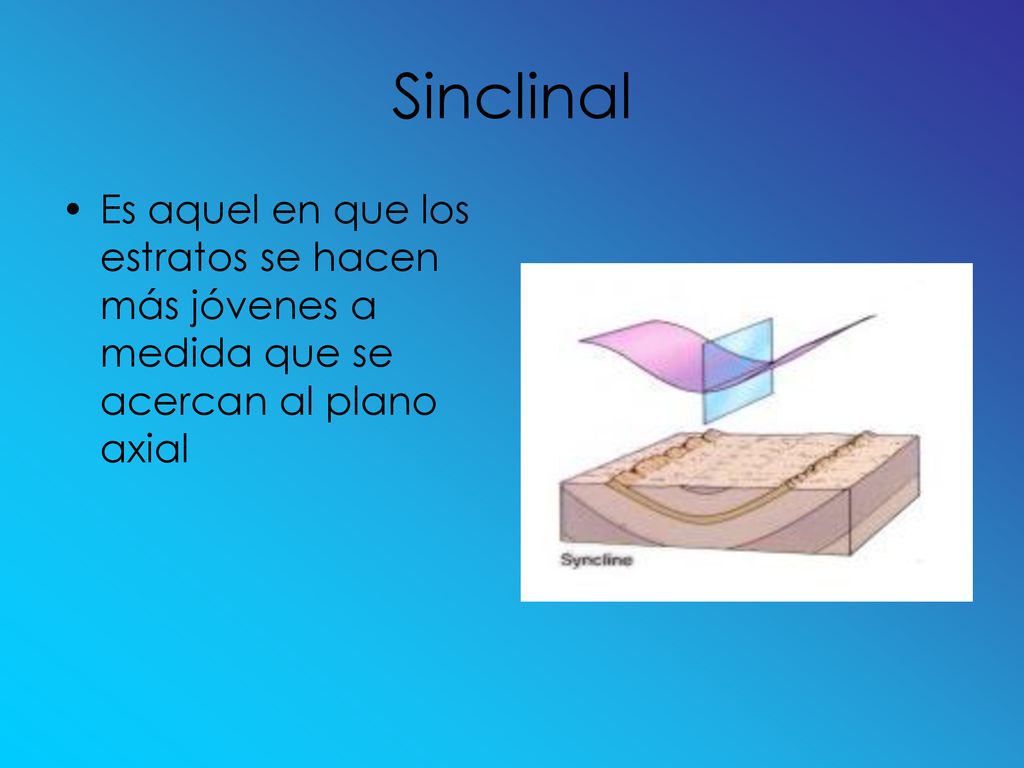

16 Sinclinal Es aquel en que los estratos se hacen más jóvenes a medida que se acercan al plano axial

17 Anticlinal Es aquel en que los estratos se hacen más jóvenes a medida que se alejan del plano axial

18 Tipos de pliegues Volcado Monoclinal

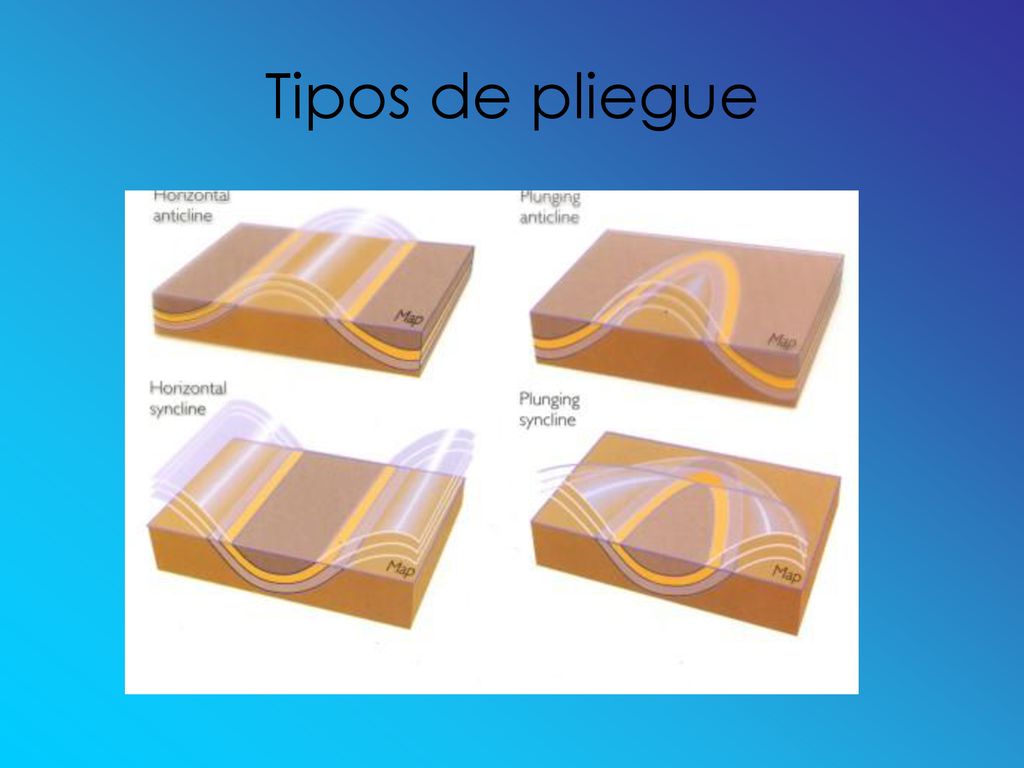

19 Tipos de pliegue

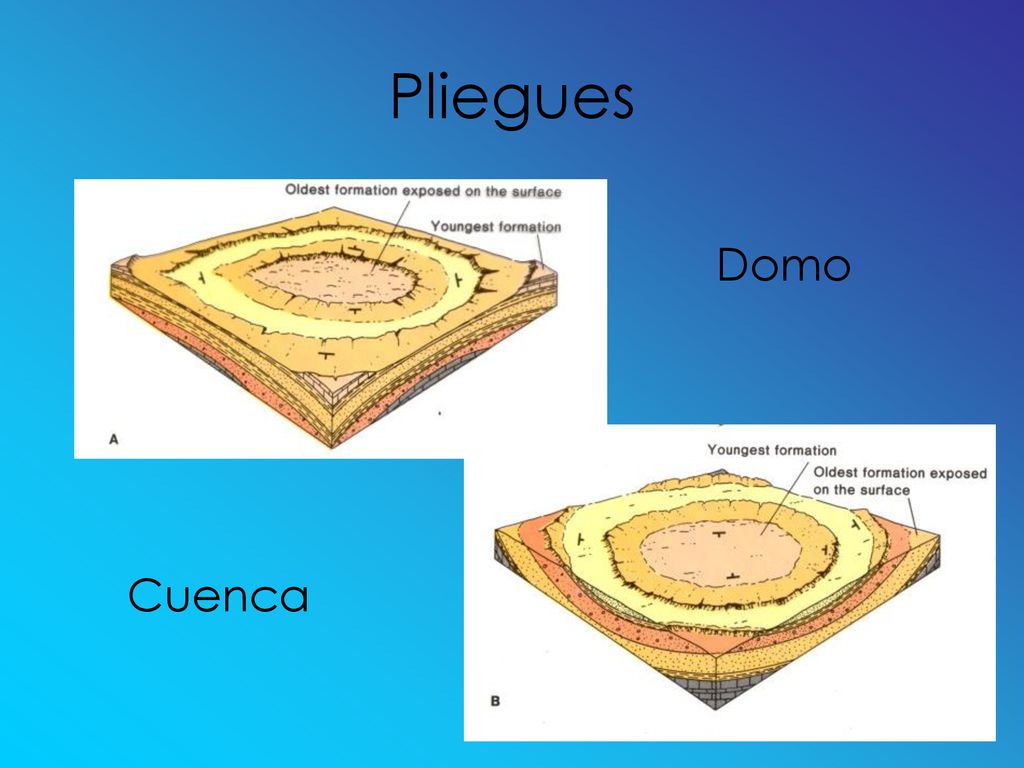

20 Pliegues Domo Cuenca

21 Resumen Stress / Deformación

22

23 Por flexura de falla Por propagación de falla Por despegue

24 Pliegue por arrastre

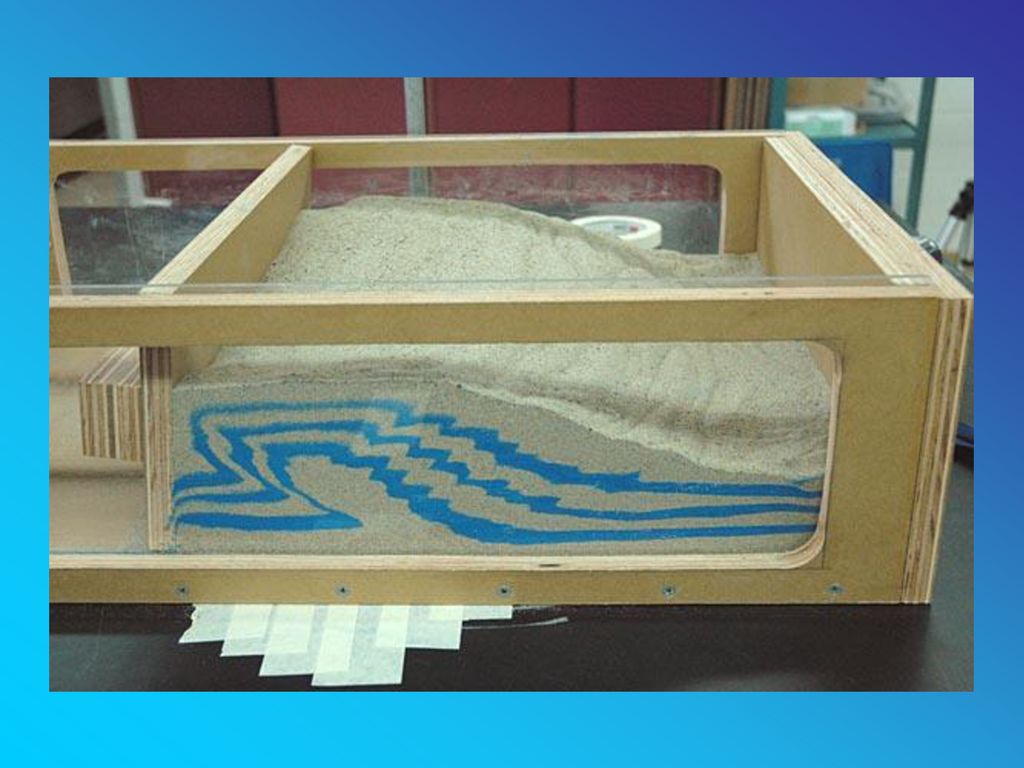

25

26 Otras estructuras... Graven 2 fallas normales

27

28 Horst 2 fallas normales

29 Basculamiento de bloques

30 Roll over Falla Lístrica: Falla cuyo manteo disminuye en profundidad

31 Falla Moab, Utah mostrando rotación del bloque colgante

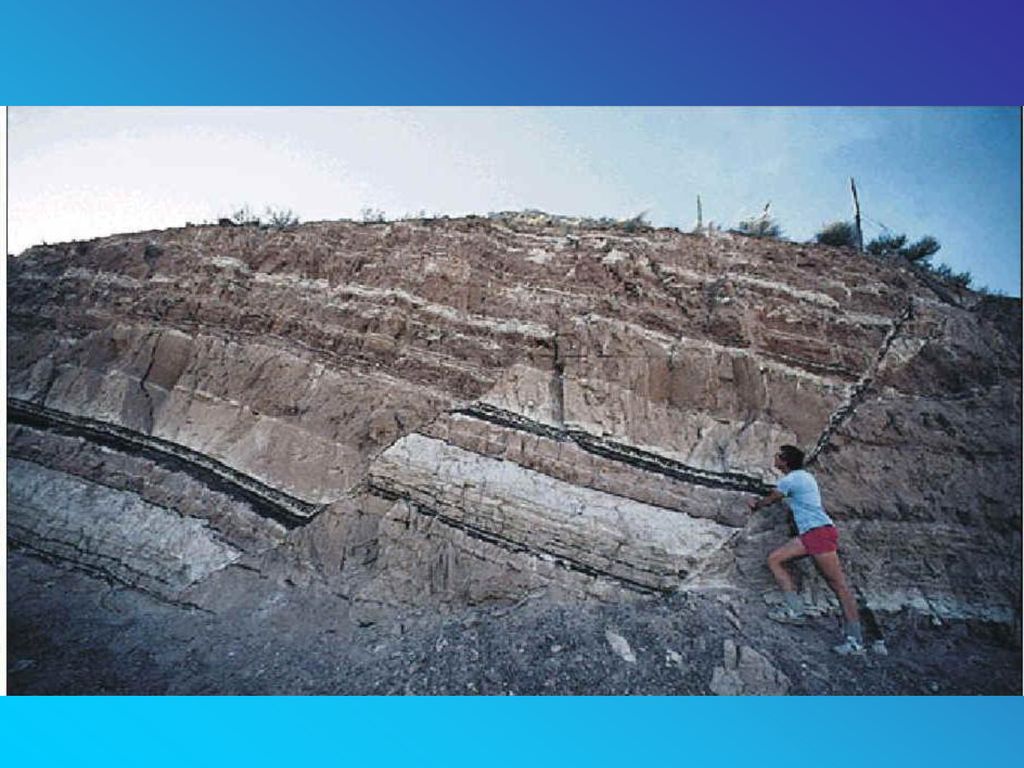

32

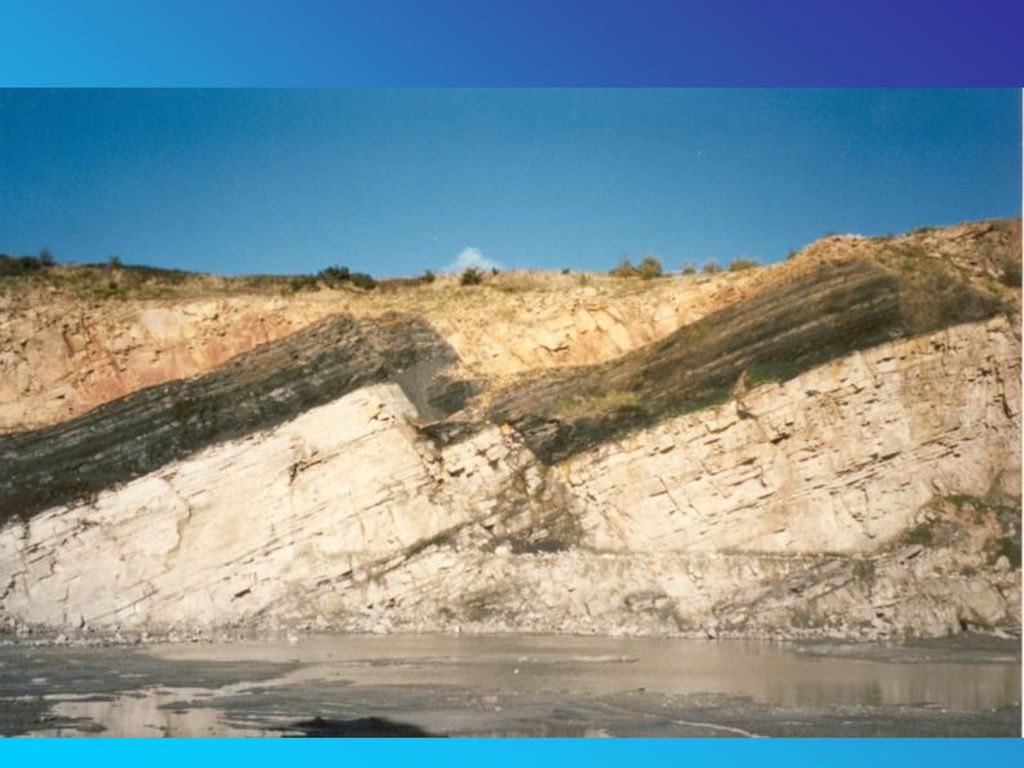

33

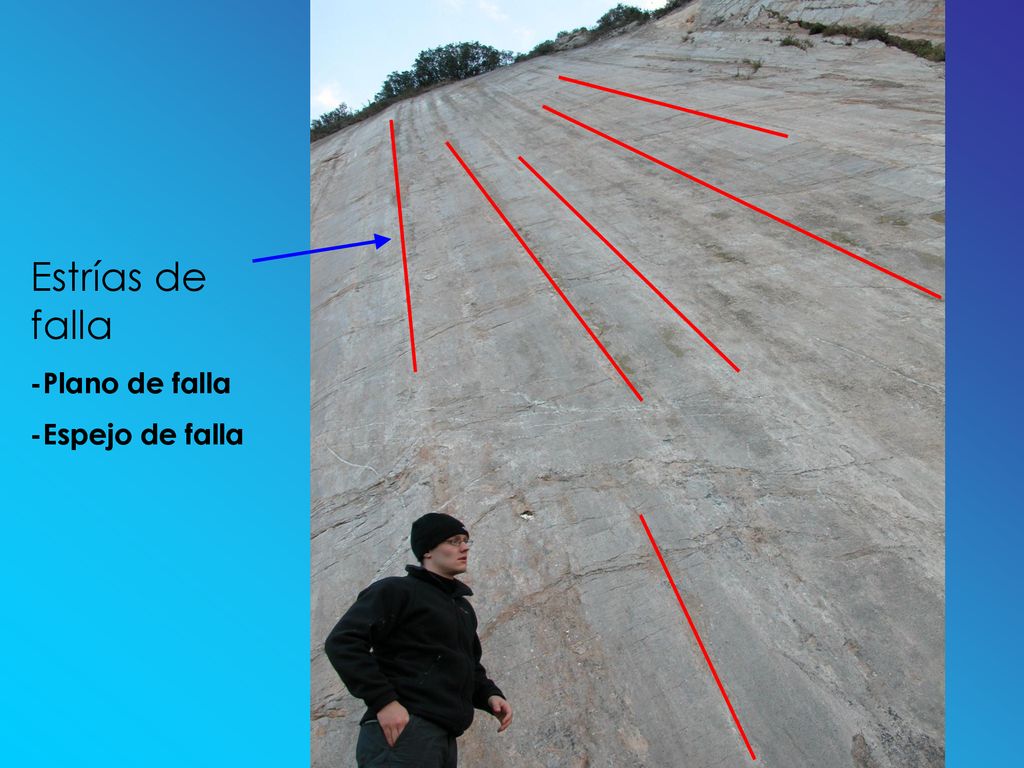

34 Estrías de falla -Plano de falla -Espejo de falla

35

36

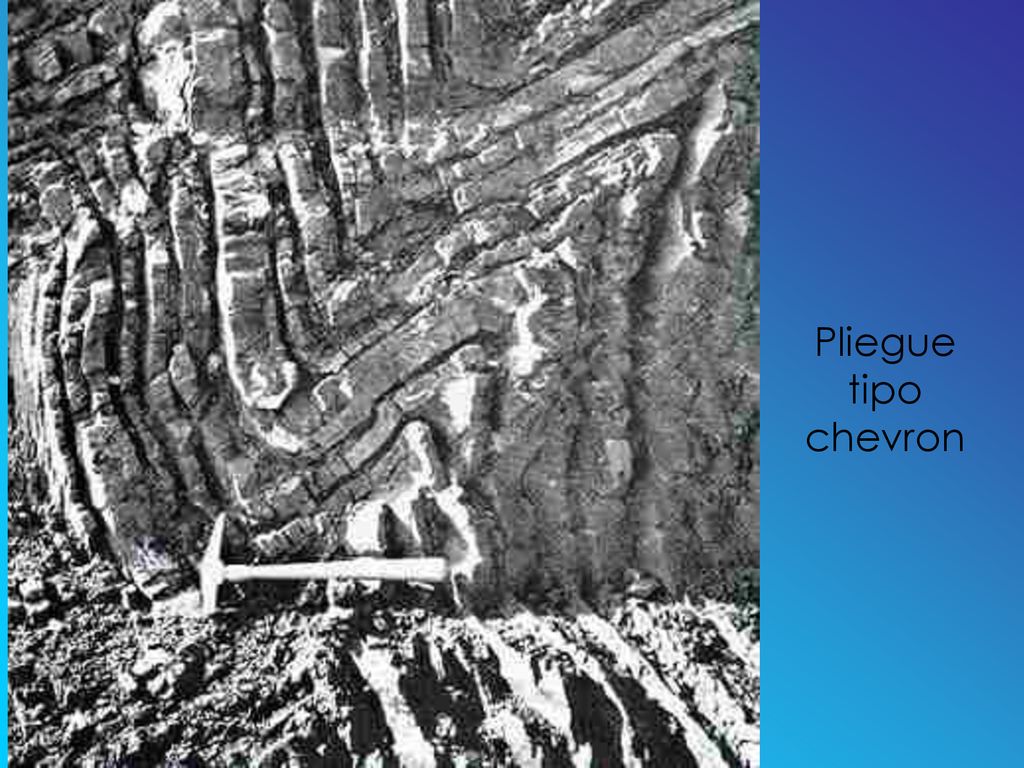

37 Pliegue tipo chevron

38

39

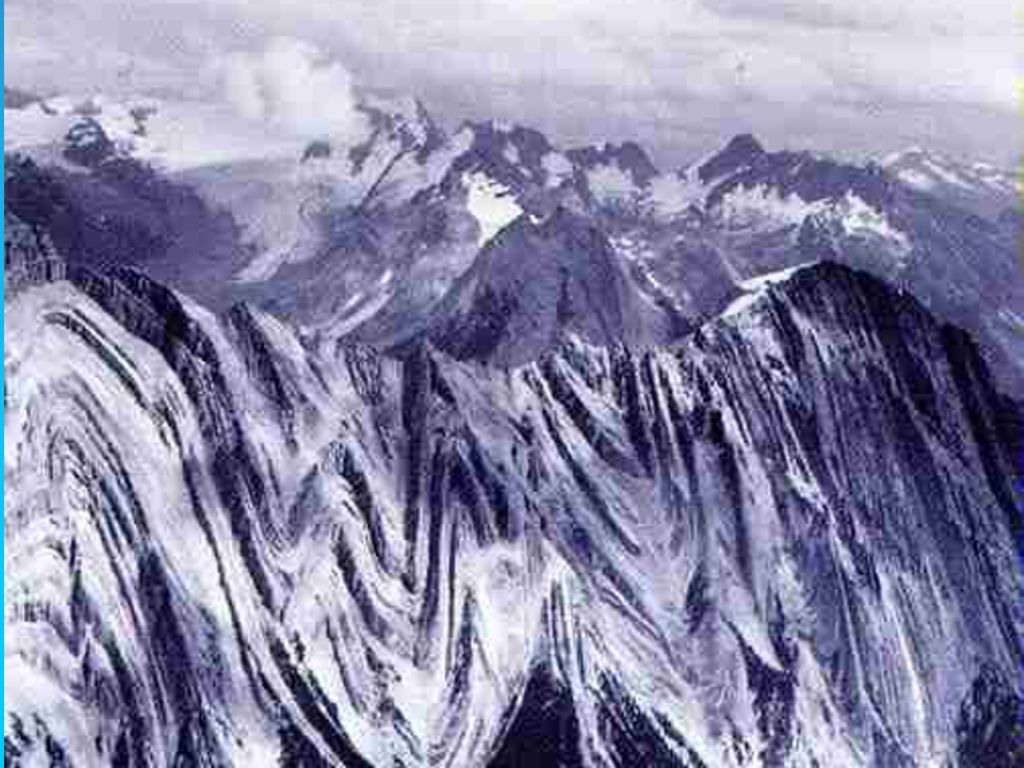

40

41 Roca Milonítica. Porfiroclastos elongados

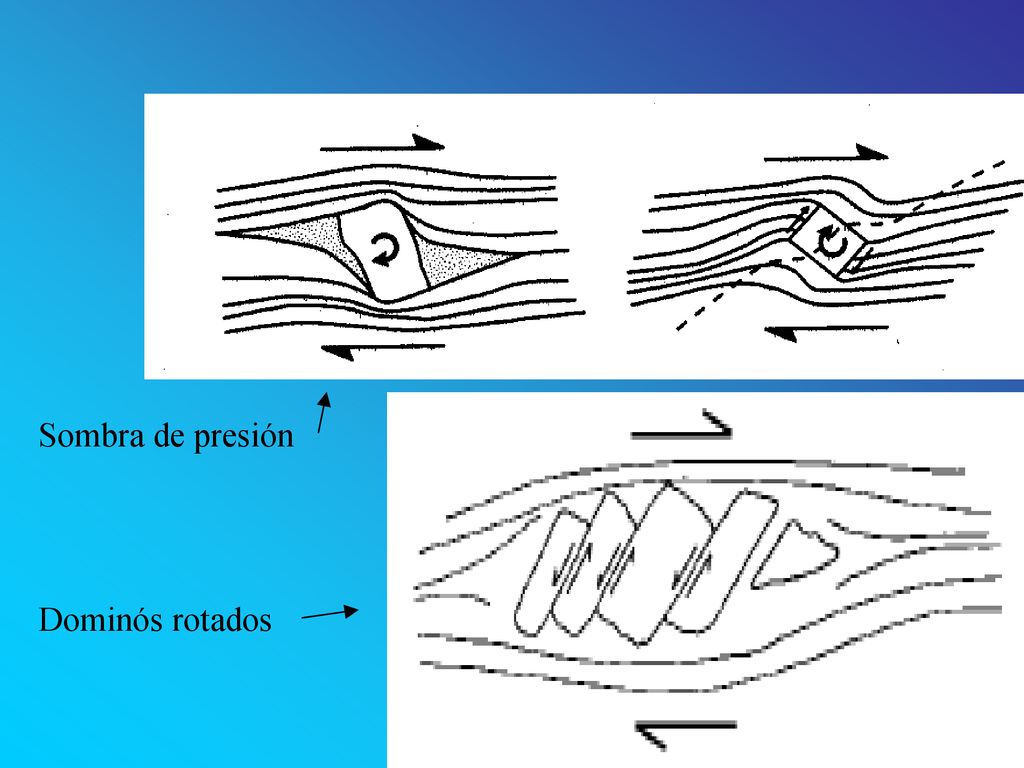

42 Sombra de presión Dominós rotados

43 Colas

44 Erosión Superficial de Pliegues
Para poder identificar los distintos tipos de la erosión juega un importante papel

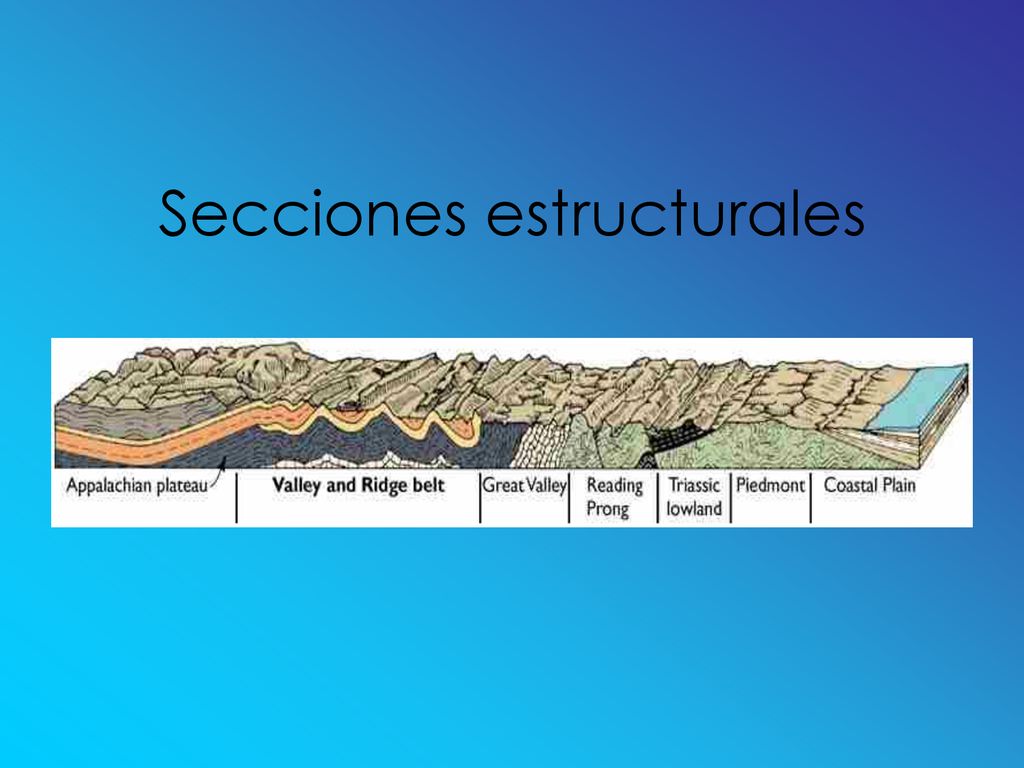

45 Secciones estructurales

46 Inversión Tectónica Bajo condiciones muy particulares, una falla puede cambiar su sentido de movimiento, pasando por ejemplo de Normal a Inversa o viceversa Extensión Compresión
