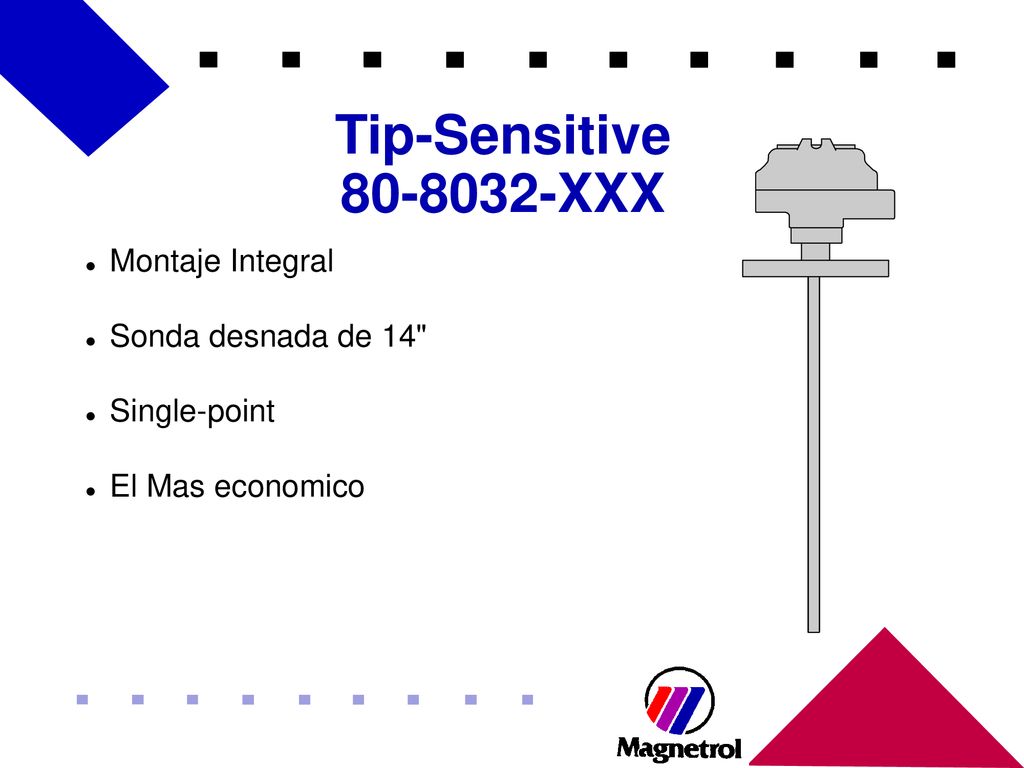

1 Tip-Sensitive 80-8032-XXX Montaje Integral Sonda desnada de 14"
Single-point El Mas economico

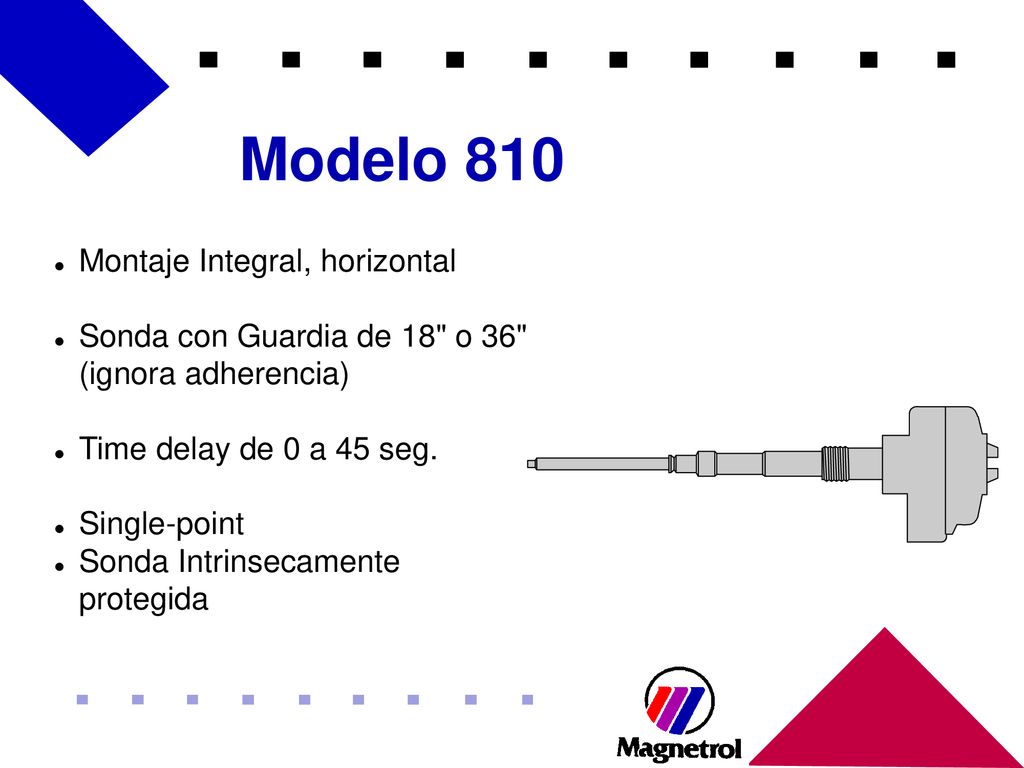

2 Modelo 810 Montaje Integral, horizontal
Sonda con Guardia de 18" o 36" (ignora adherencia) Time delay de 0 a 45 seg. Single-point Sonda Intrinsecamente protegida

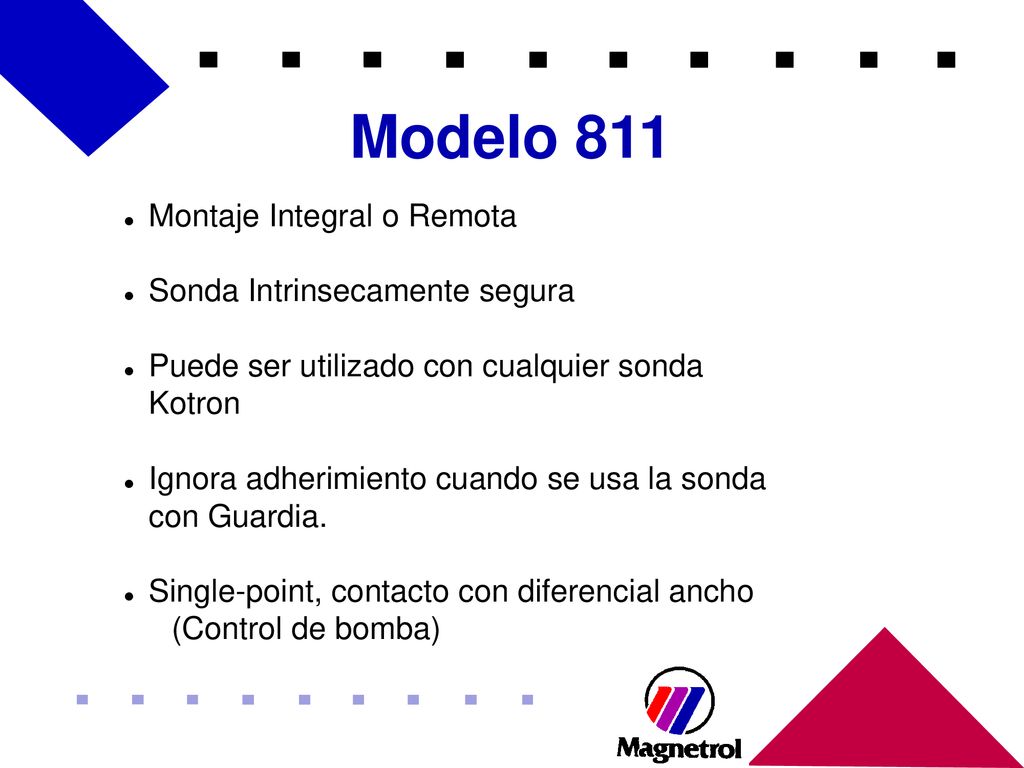

3 Modelo 811 Montaje Integral o Remota Sonda Intrinsecamente segura
Puede ser utilizado con cualquier sonda Kotron Ignora adherimiento cuando se usa la sonda con Guardia. Single-point, contacto con diferencial ancho (Control de bomba)

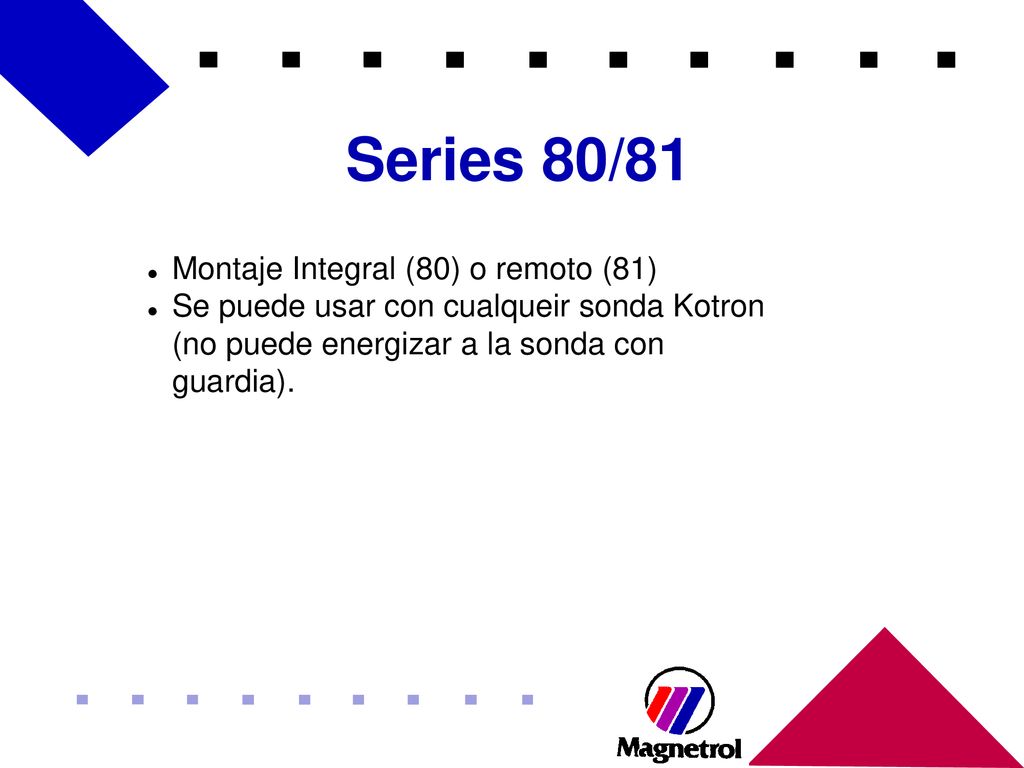

4 Series 80/81 Montaje Integral (80) o remoto (81)
Se puede usar con cualqueir sonda Kotron (no puede energizar a la sonda con guardia).

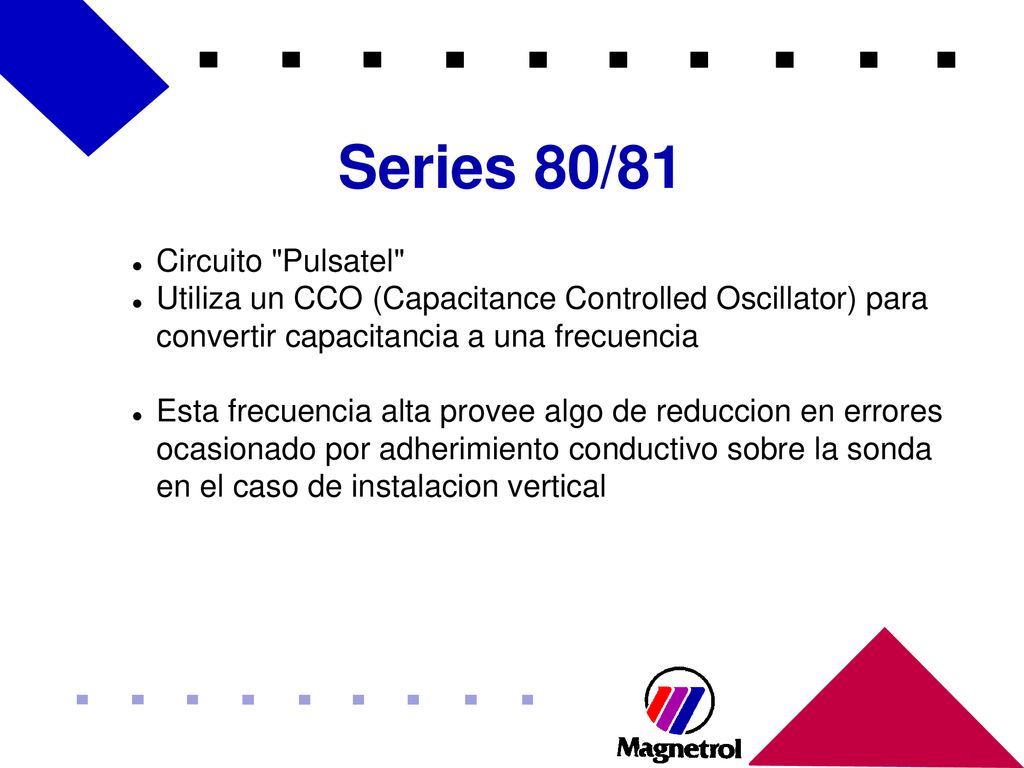

5 Series 80/81 Circuito "Pulsatel"
Utiliza un CCO (Capacitance Controlled Oscillator) para convertir capacitancia a una frecuencia Esta frecuencia alta provee algo de reduccion en errores ocasionado por adherimiento conductivo sobre la sonda en el caso de instalacion vertical

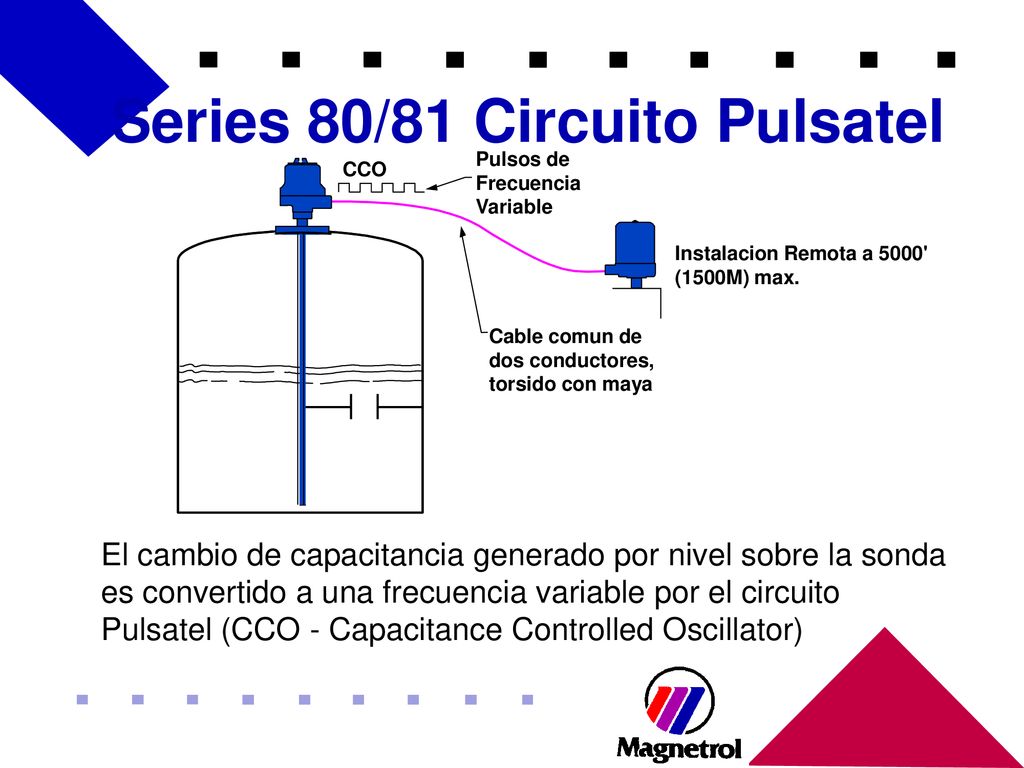

6 Series 80/81 Circuito Pulsatel
Pulsos de Frecuencia Variable CCO Instalacion Remota a 5000' (1500M) max. Cable comun de dos conductores, torsido con maya El cambio de capacitancia generado por nivel sobre la sonda es convertido a una frecuencia variable por el circuito Pulsatel (CCO - Capacitance Controlled Oscillator)

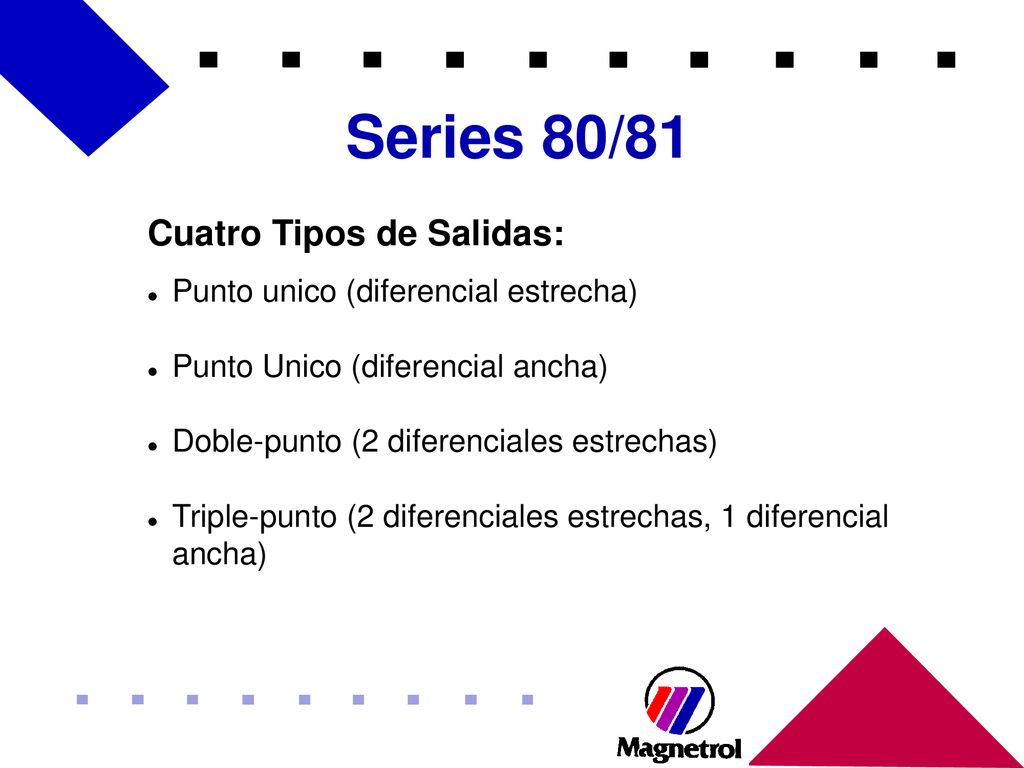

7 Series 80/81 Cuatro Tipos de Salidas:
Punto unico (diferencial estrecha) Punto Unico (diferencial ancha) Doble-punto (2 diferenciales estrechas) Triple-punto (2 diferenciales estrechas, 1 diferencial ancha)
