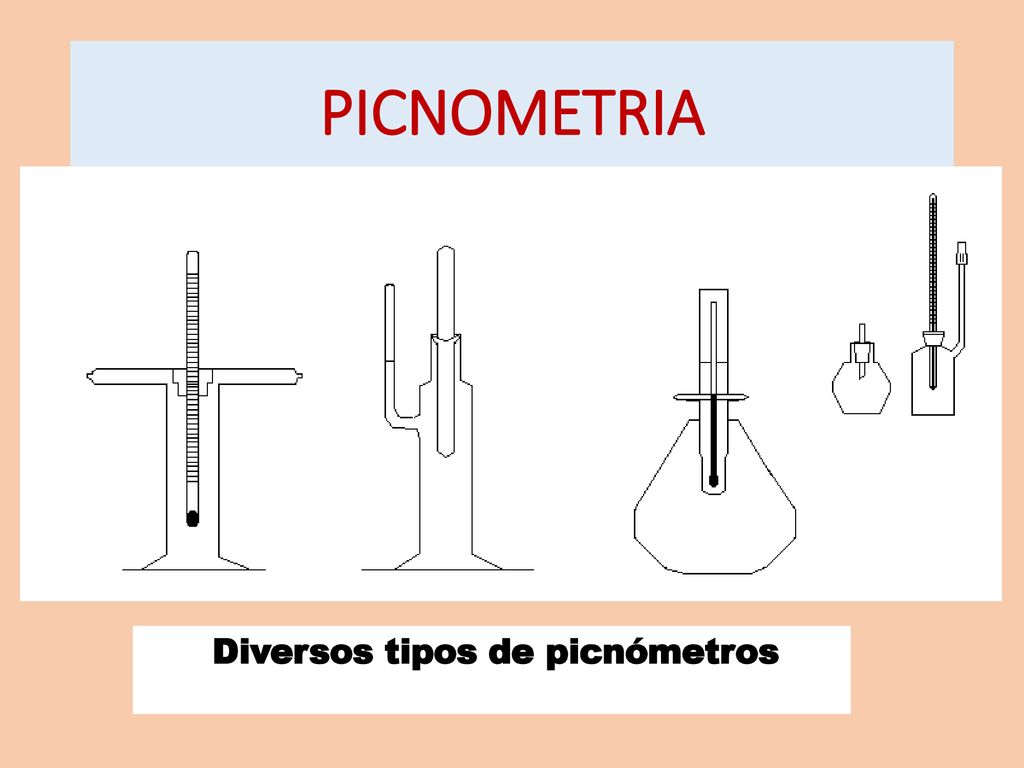

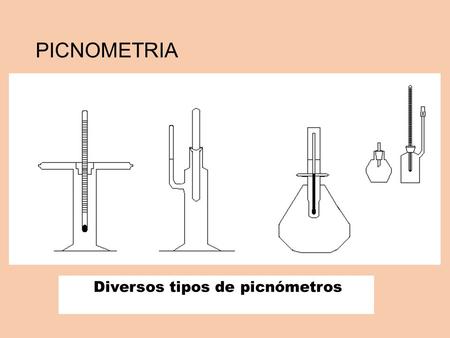

1 Diversos tipos de picnómetros
PICNOMETRIA Diversos tipos de picnómetros

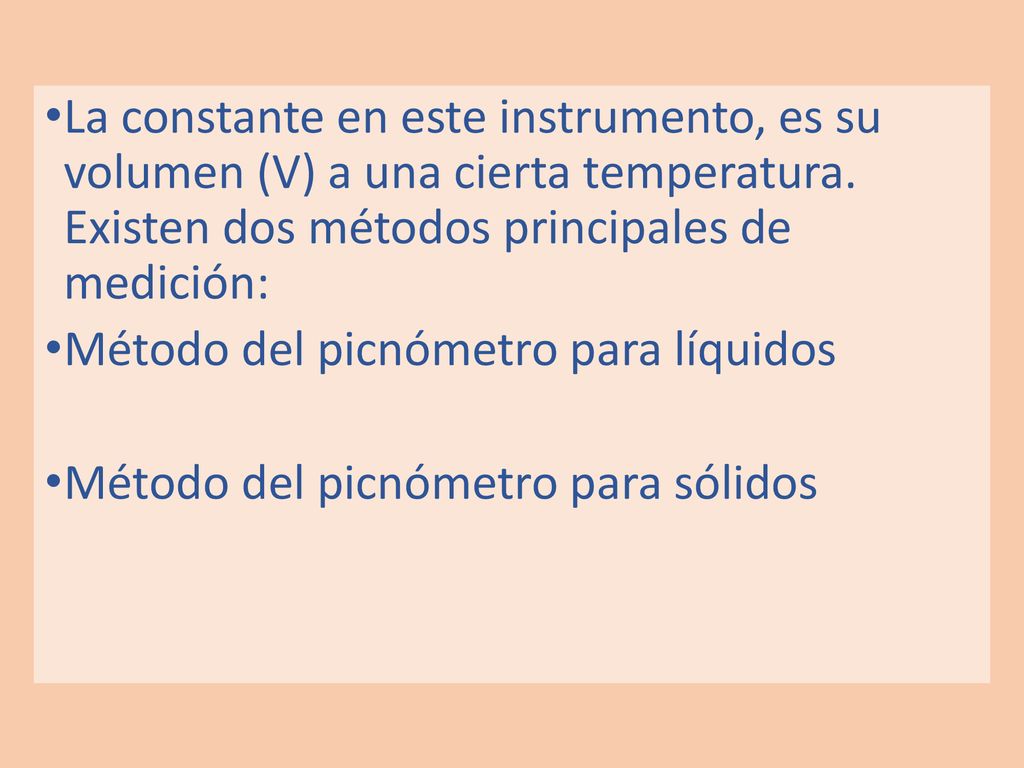

2 La constante en este instrumento, es su volumen (V) a una cierta temperatura. Existen dos métodos principales de medición: Método del picnómetro para líquidos Método del picnómetro para sólidos

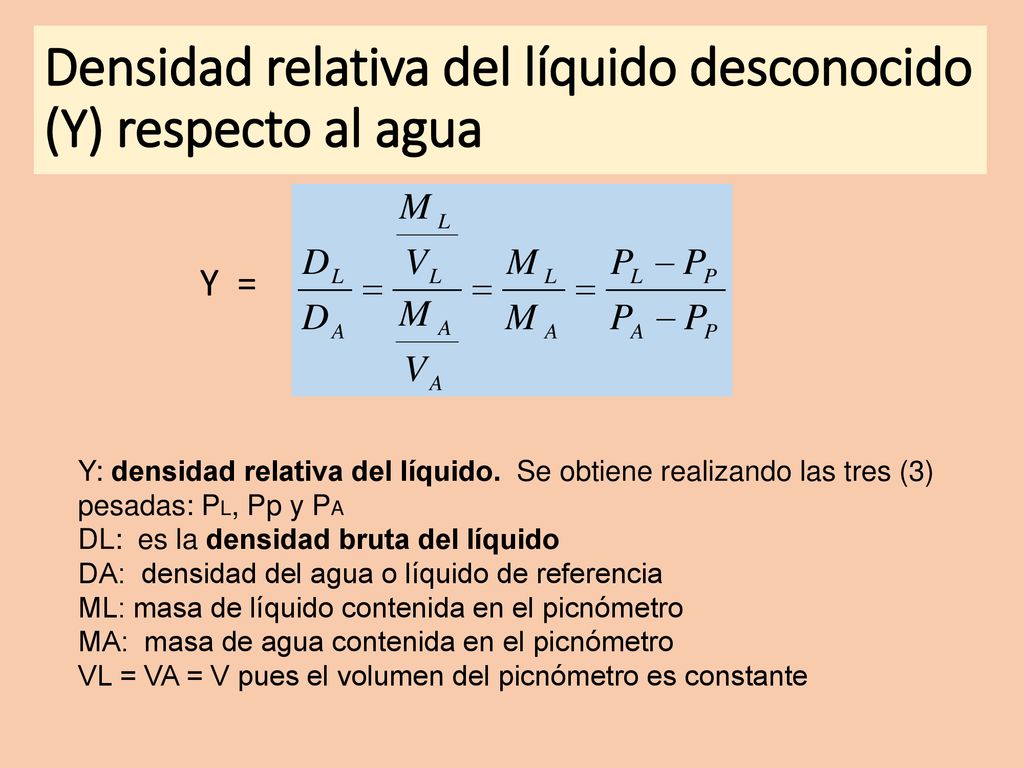

3 Densidad relativa del líquido desconocido (Y) respecto al agua
Y: densidad relativa del líquido. Se obtiene realizando las tres (3) pesadas: PL, Pp y PA DL: es la densidad bruta del líquido DA: densidad del agua o líquido de referencia ML: masa de líquido contenida en el picnómetro MA: masa de agua contenida en el picnómetro VL = VA = V pues el volumen del picnómetro es constante

4 DENSIDAD BRUTA DEL LIQUIDO DESCONOCIDO
DL es la densidad bruta del líquido desconocido, se obtiene al multiplicar la densidad relativa Y x la densidad del liquido de referencia (agua destilada) DA DL = Y x DA (II)

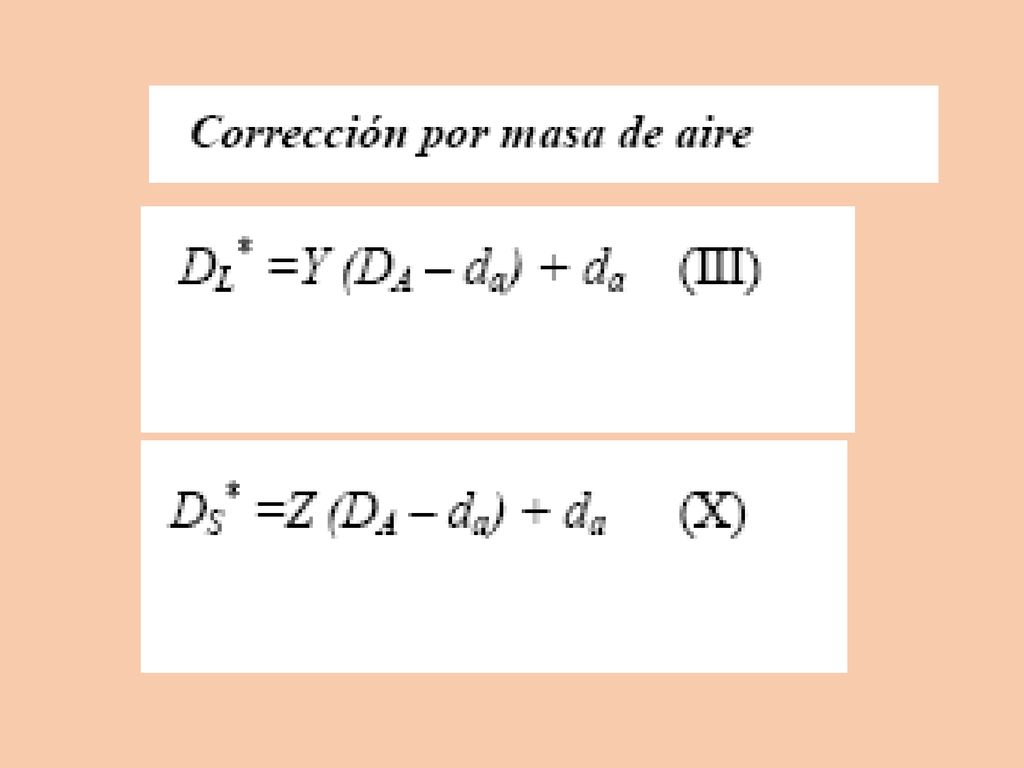

5 CALCULO DE LA DENSIDAD CORREGIDA POR MASA DE AIRE OCUPANTE
La corrección de este error sistemático, debido al método, se lleva a cabo utilizando la ecuación (III) DL* = Y (DA – da) + da (III) Donde: DL*: es la densidad corregida del líquido desconocido al eliminar el efecto de la masa de aire ocupante. da: es la densidad del aire promedio (0, g/cm3).

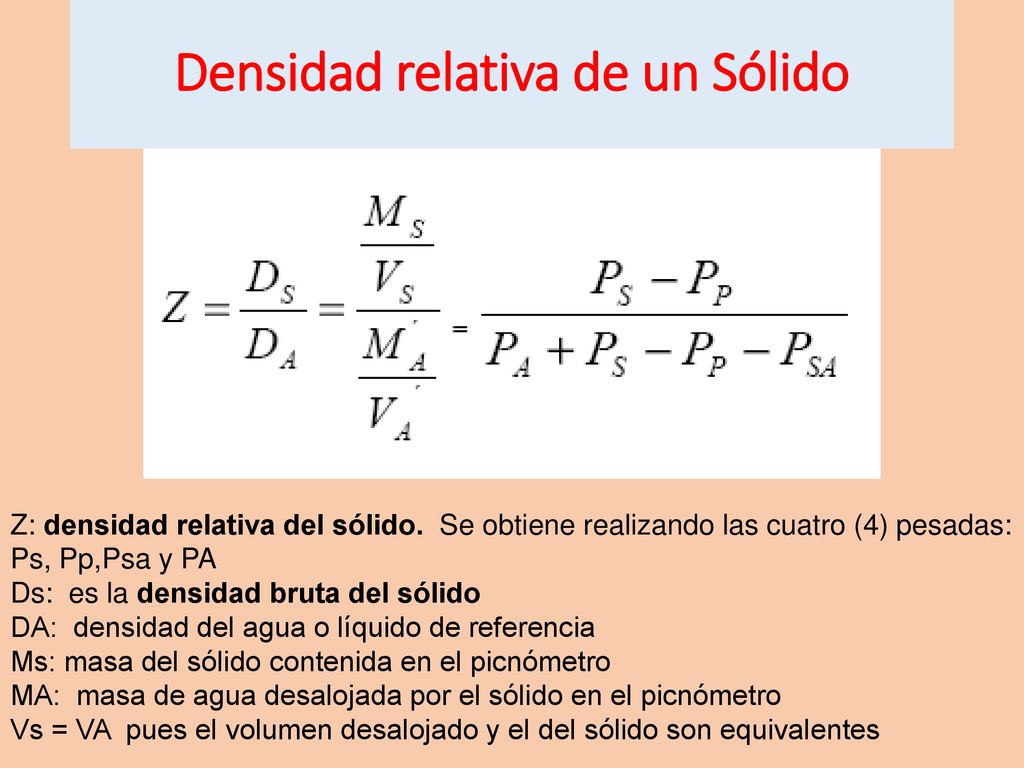

6 Densidad relativa de un Sólido
Z: densidad relativa del sólido. Se obtiene realizando las cuatro (4) pesadas: Ps, Pp,Psa y PA Ds: es la densidad bruta del sólido DA: densidad del agua o líquido de referencia Ms: masa del sólido contenida en el picnómetro MA: masa de agua desalojada por el sólido en el picnómetro Vs = VA pues el volumen desalojado y el del sólido son equivalentes

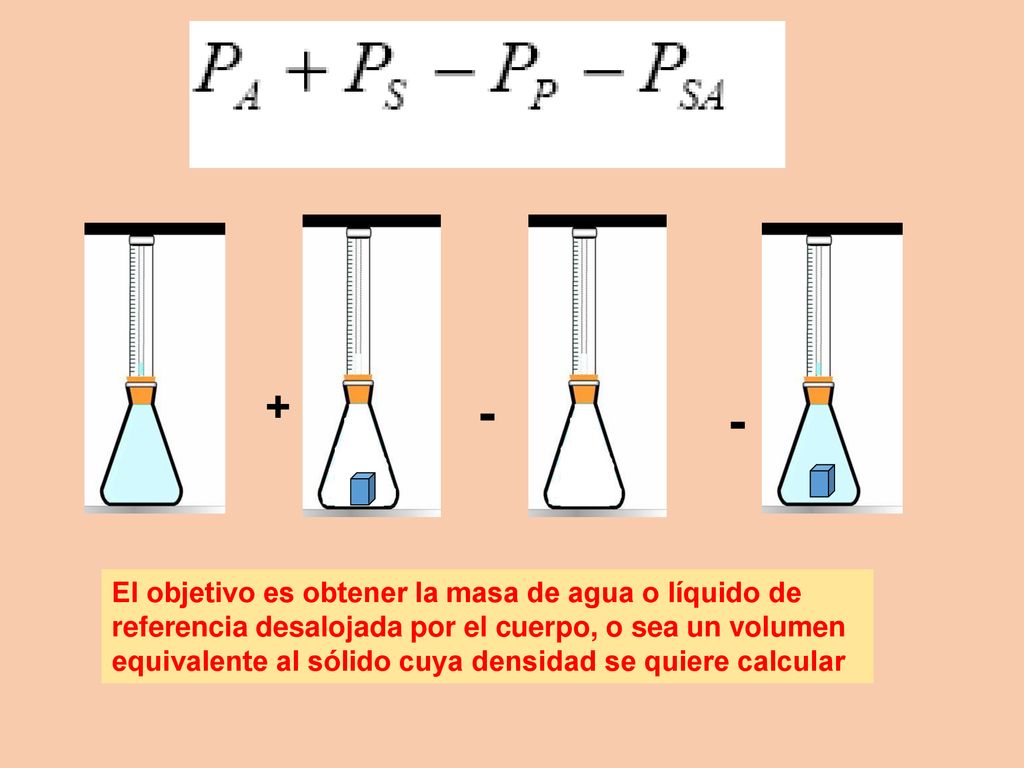

7 - - + El objetivo es obtener la masa de agua o líquido de
referencia desalojada por el cuerpo, o sea un volumen equivalente al sólido cuya densidad se quiere calcular

8 La densidad bruta del cuerpo
DS = Z * DA La densidad corregida (por masa de aire ocupante) DS* = Z (DA – da) + da DS*: es la densidad corregida del sólido desconocido al eliminar el efecto de la masa de aire ocupante. da: es la densidad del aire promedio (0, g/cm3).

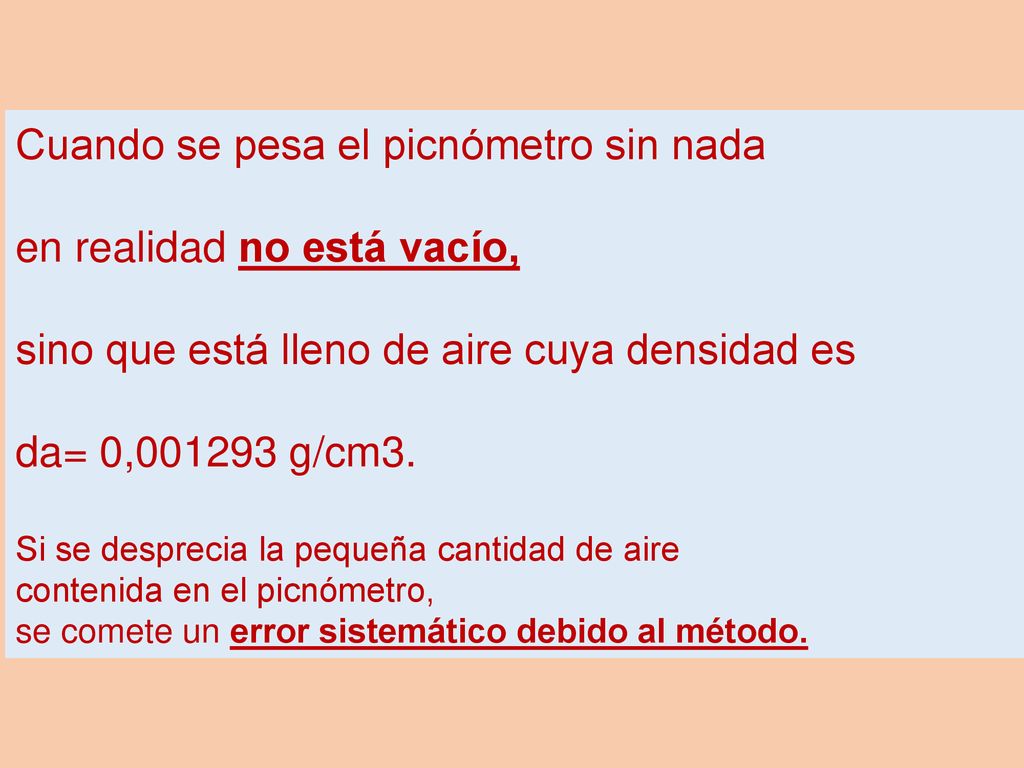

9 Cuando se pesa el picnómetro sin nada en realidad no está vacío,
sino que está lleno de aire cuya densidad es da= 0, g/cm3. Si se desprecia la pequeña cantidad de aire contenida en el picnómetro, se comete un error sistemático debido al método.
