ACCIONAMIENTOS ELÉCTRICOS ,INSTRUMENTACIÓN Y MEDICIÓN

Presentación del tema: "ACCIONAMIENTOS ELÉCTRICOS ,INSTRUMENTACIÓN Y MEDICIÓN"— Transcripción de la presentación:

1 ACCIONAMIENTOS ELÉCTRICOS ,INSTRUMENTACIÓN Y MEDICIÓN

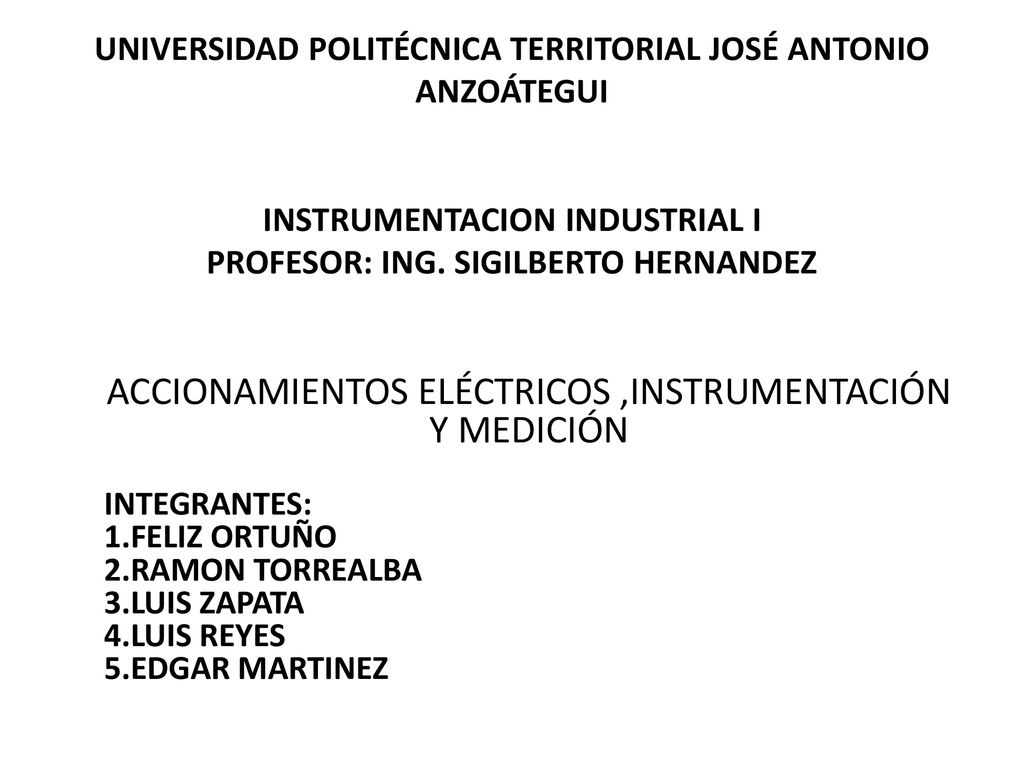

UNIVERSIDAD POLITÉCNICA TERRITORIAL JOSÉ ANTONIO ANZOÁTEGUI INSTRUMENTACION INDUSTRIAL I PROFESOR: ING. SIGILBERTO HERNANDEZ ACCIONAMIENTOS ELÉCTRICOS ,INSTRUMENTACIÓN Y MEDICIÓN INTEGRANTES: 1.FELIZ ORTUÑO 2.RAMON TORREALBA 3.LUIS ZAPATA 4.LUIS REYES 5.EDGAR MARTINEZ

2 ACCIONAMIENTOS ELÉCTRICOS
PARÁMETROS CINEMÁTICOS: POSICIÓN VELOCIDAD PARÁMETROS DINÁMICOS: FUERZA (F ), PAR (T) POTENCIA (P) REQUERIMIENTOS DE ÍNDOLE DINÁMICA: CONTROL DE ACELERACIÓN TIEMPOS DE RESPUESTA CORTOS REQUERIMIENTOS DE PRECISIÓN: MANTENIMIENTO DE VELOCIDAD CONSTANTE MANTENIMIENTO DE PAR A BAJAS VELOCIDADES PARADA EN POSICIÓN

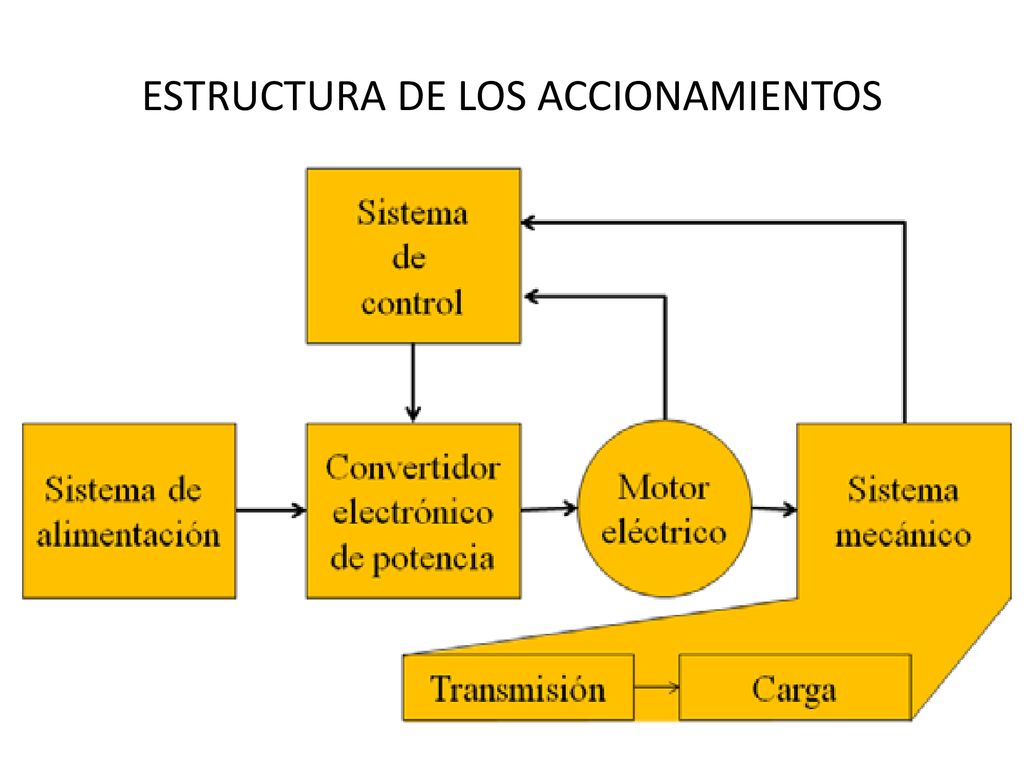

3 ESTRUCTURA DE LOS ACCIONAMIENTOS

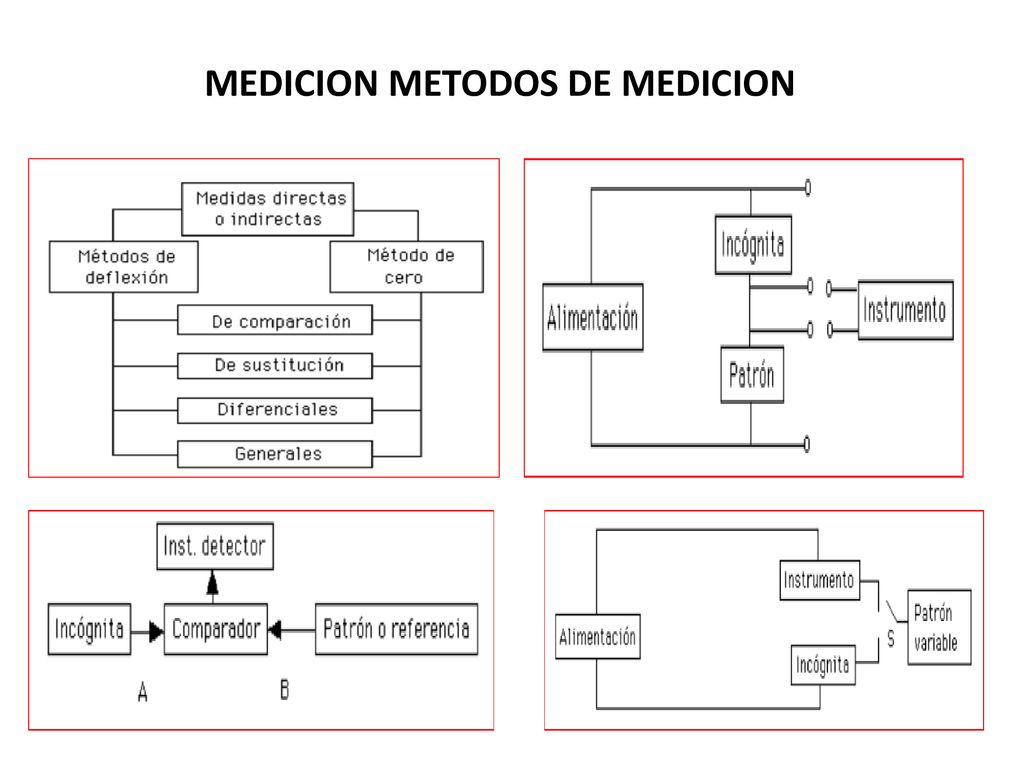

4 MEDICION METODOS DE MEDICION

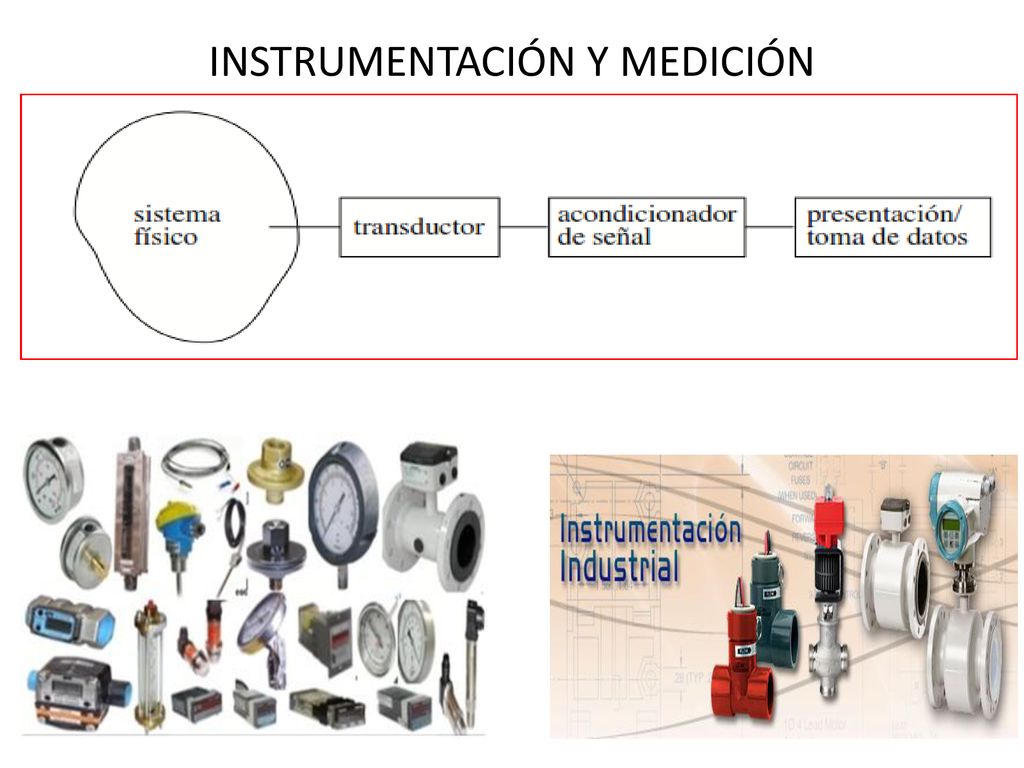

5 INSTRUMENTACIÓN Y MEDICIÓN

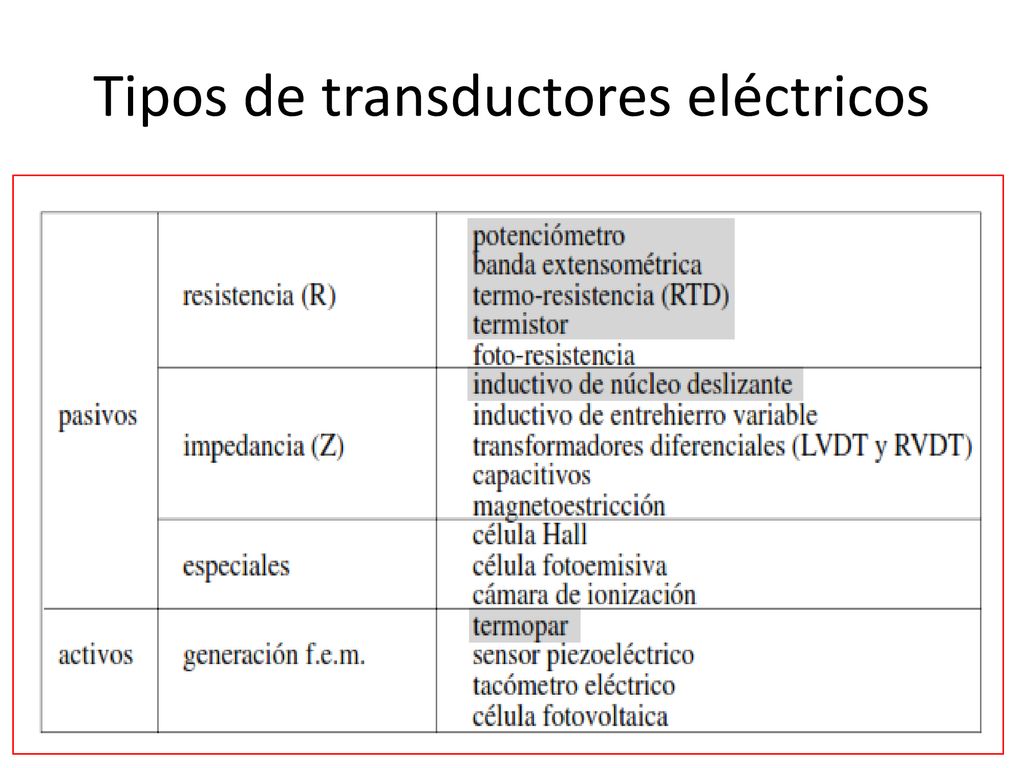

6 Tipos de transductores eléctricos

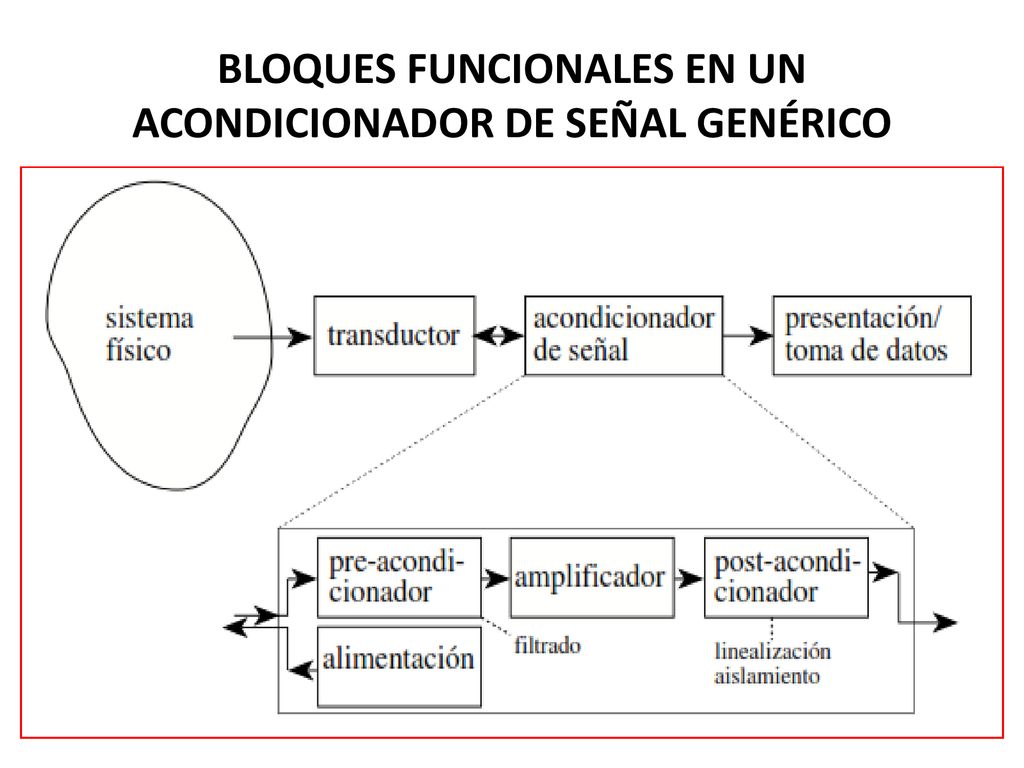

7 BLOQUES FUNCIONALES EN UN ACONDICIONADOR DE SEÑAL GENÉRICO

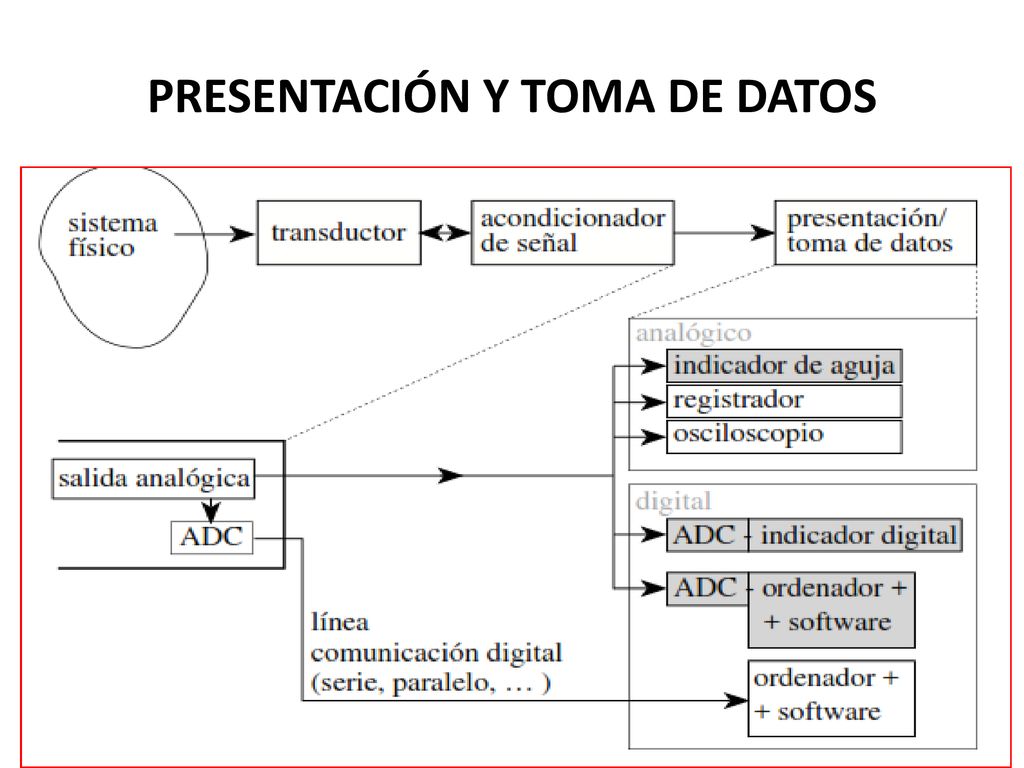

8 PRESENTACIÓN Y TOMA DE DATOS

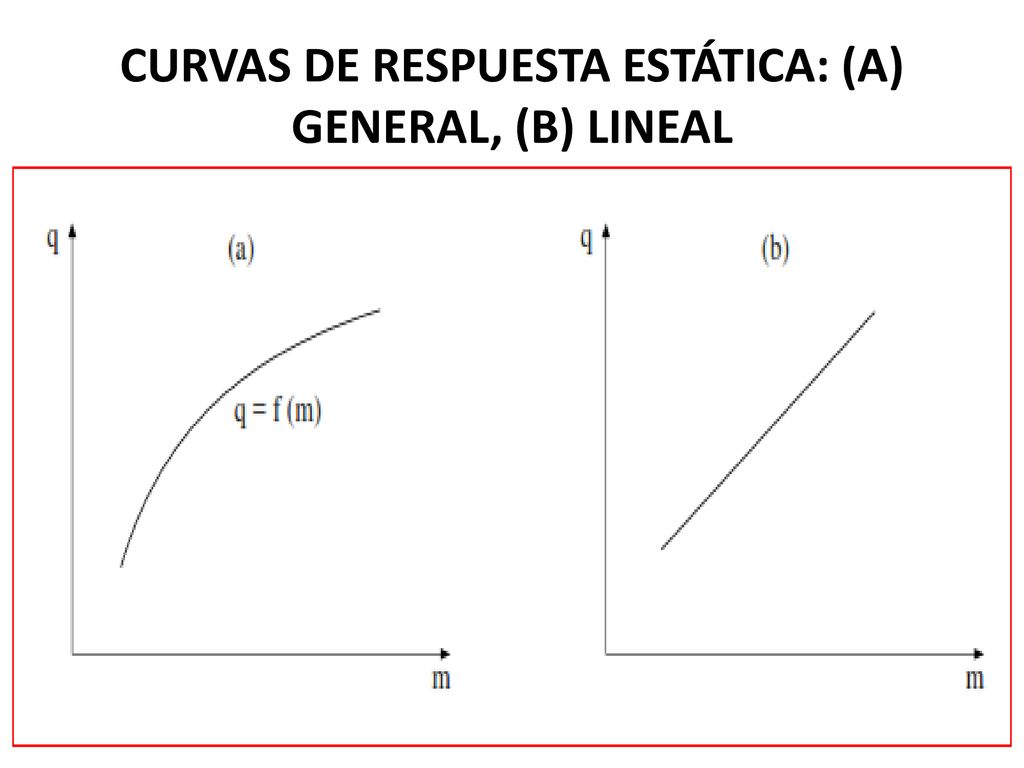

9 CURVAS DE RESPUESTA ESTÁTICA: (A) GENERAL, (B) LINEAL

10 NO-LINEALIDAD DE UN SISTEMA DE MEDIDA

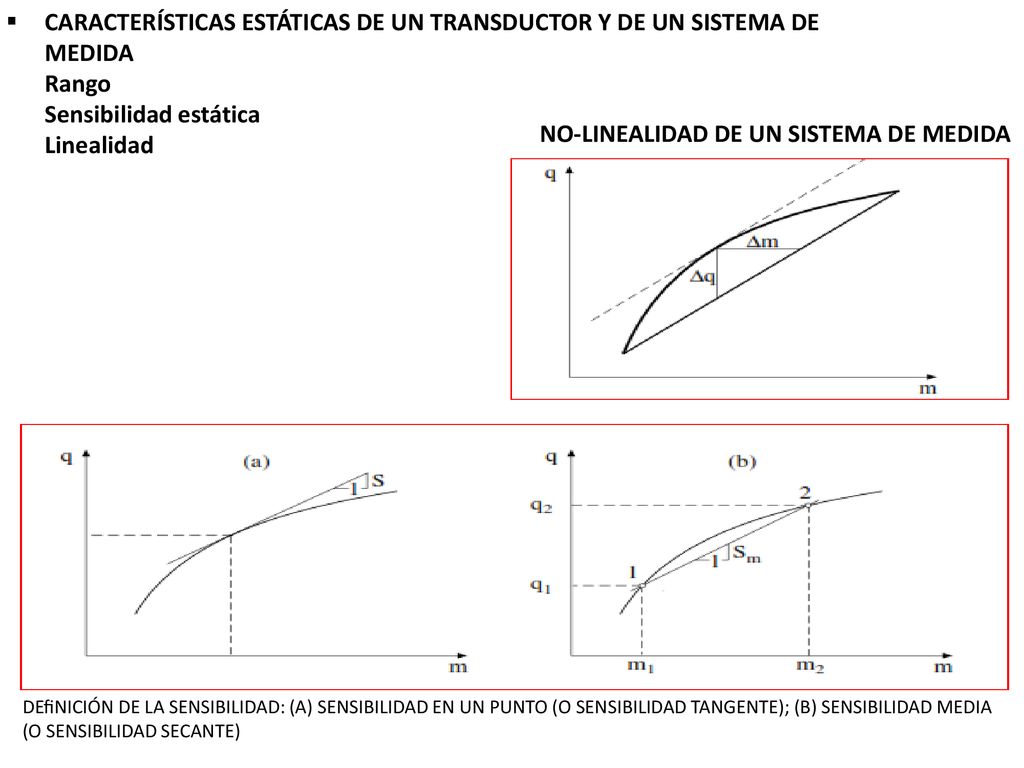

CARACTERÍSTICAS ESTÁTICAS DE UN TRANSDUCTOR Y DE UN SISTEMA DE MEDIDA Rango Sensibilidad estática Linealidad NO-LINEALIDAD DE UN SISTEMA DE MEDIDA DEfiNICIÓN DE LA SENSIBILIDAD: (A) SENSIBILIDAD EN UN PUNTO (O SENSIBILIDAD TANGENTE); (B) SENSIBILIDAD MEDIA (O SENSIBILIDAD SECANTE)
