1 KOTO Planos

2

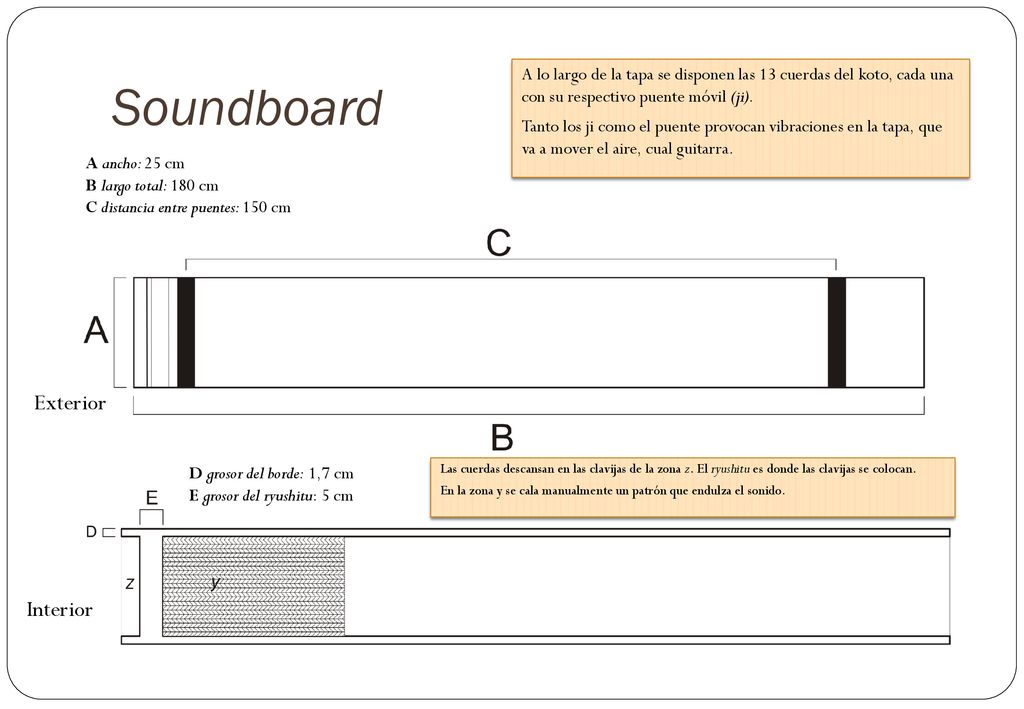

3 Soundboard Exterior Interior
A lo largo de la tapa se disponen las 13 cuerdas del koto, cada una con su respectivo puente móvil (ji). Tanto los ji como el puente provocan vibraciones en la tapa, que va a mover el aire, cual guitarra. A ancho: 25 cm B largo total: 180 cm C distancia entre puentes: 150 cm Exterior D grosor del borde: 1,7 cm E grosor del ryushitu: 5 cm Las cuerdas descansan en las clavijas de la zona z. El ryushitu es donde las clavijas se colocan. En la zona y se cala manualmente un patrón que endulza el sonido. Interior

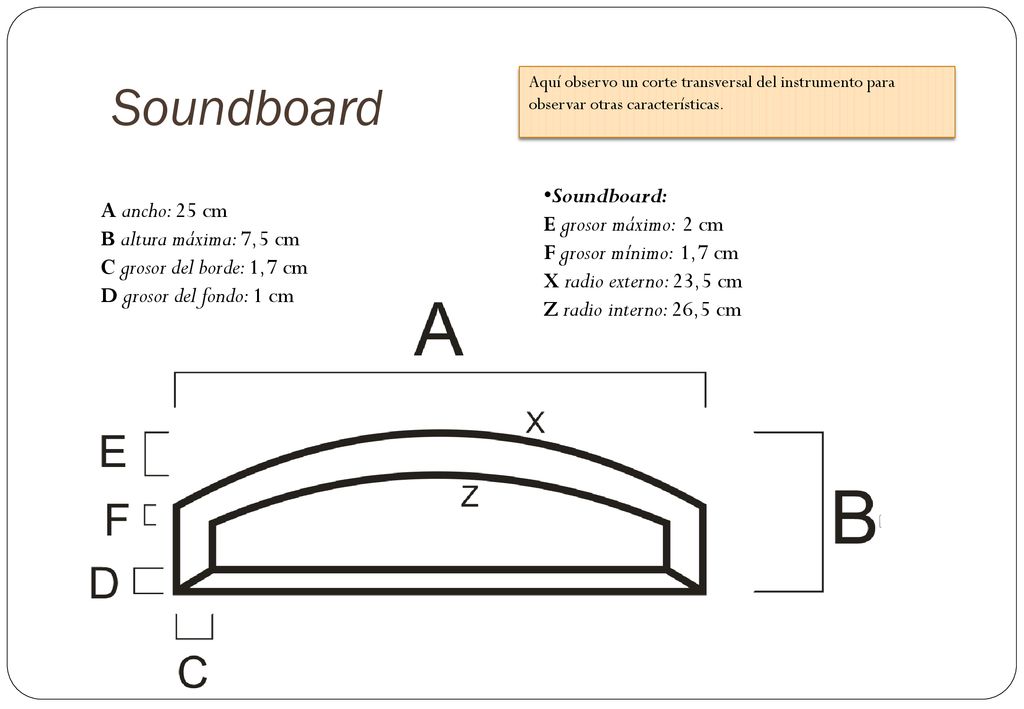

4 Soundboard Soundboard: E grosor máximo: 2 cm F grosor mínimo: 1,7 cm
Aquí observo un corte transversal del instrumento para observar otras características. Soundboard: E grosor máximo: 2 cm F grosor mínimo: 1,7 cm X radio externo: 23,5 cm Z radio interno: 26,5 cm A ancho: 25 cm B altura máxima: 7,5 cm C grosor del borde: 1,7 cm D grosor del fondo: 1 cm

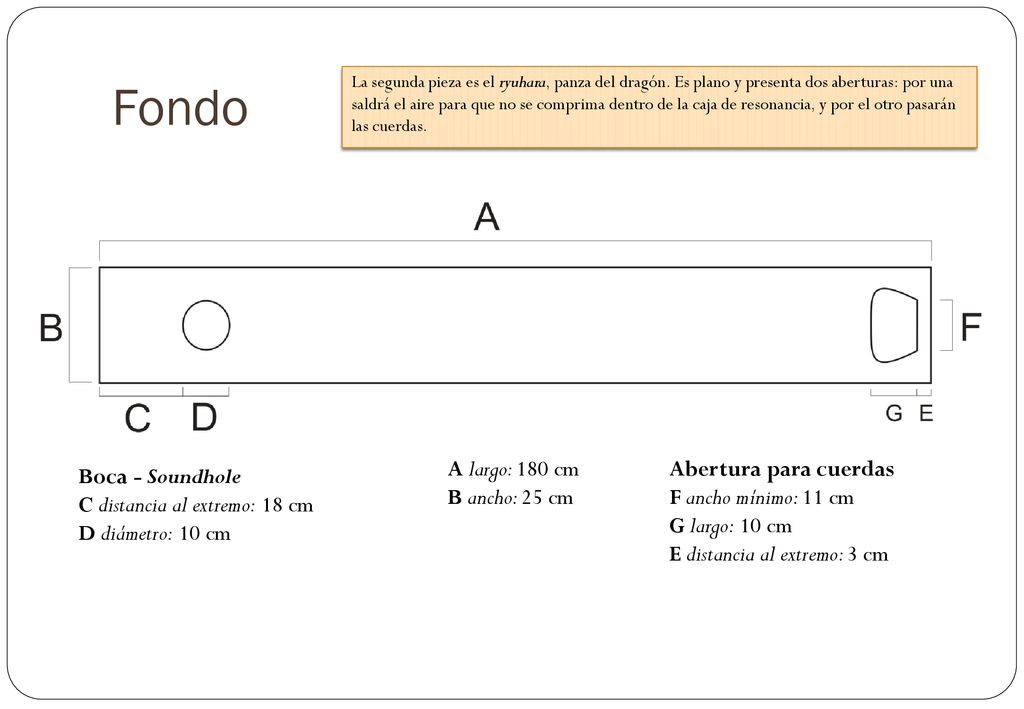

5 Fondo A largo: 180 cm B ancho: 25 cm Abertura para cuerdas
La segunda pieza es el ryuhara, panza del dragón. Es plano y presenta dos aberturas: por una saldrá el aire para que no se comprima dentro de la caja de resonancia, y por el otro pasarán las cuerdas. A largo: 180 cm B ancho: 25 cm Abertura para cuerdas F ancho mínimo: 11 cm G largo: 10 cm E distancia al extremo: 3 cm Boca - Soundhole C distancia al extremo: 18 cm D diámetro: 10 cm

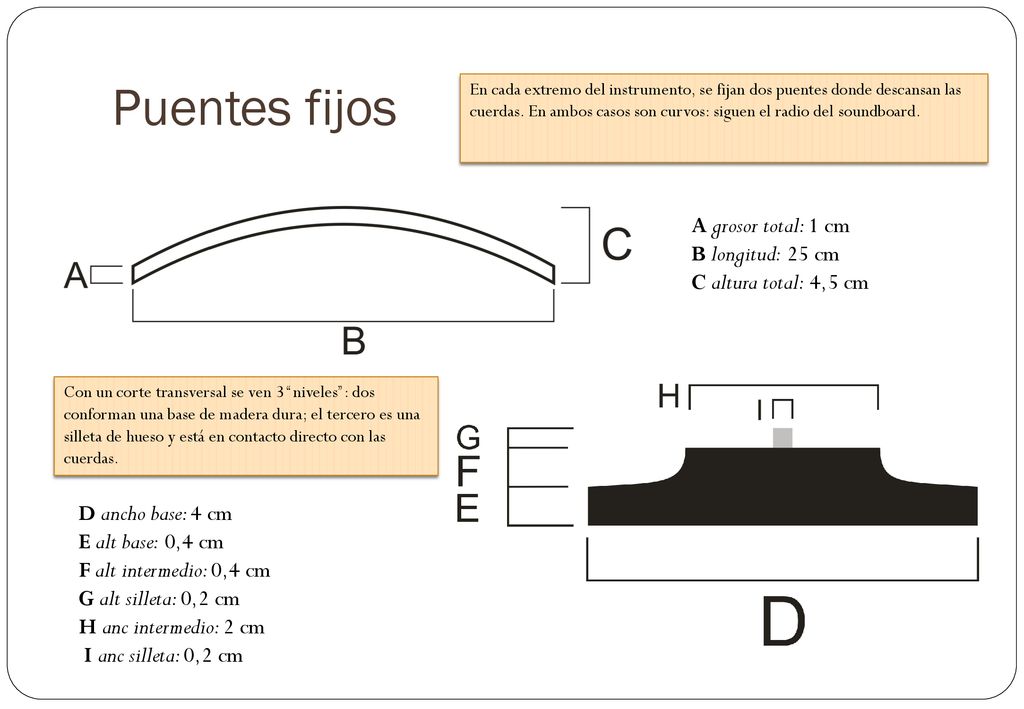

6 Puentes fijos A grosor total: 1 cm B longitud: 25 cm
En cada extremo del instrumento, se fijan dos puentes donde descansan las cuerdas. En ambos casos son curvos: siguen el radio del soundboard. A grosor total: 1 cm B longitud: 25 cm C altura total: 4,5 cm Con un corte transversal se ven 3 “niveles”: dos conforman una base de madera dura; el tercero es una silleta de hueso y está en contacto directo con las cuerdas. D ancho base: 4 cm E alt base: 0,4 cm F alt intermedio: 0,4 cm G alt silleta: 0,2 cm H anc intermedio: 2 cm I anc silleta: 0,2 cm

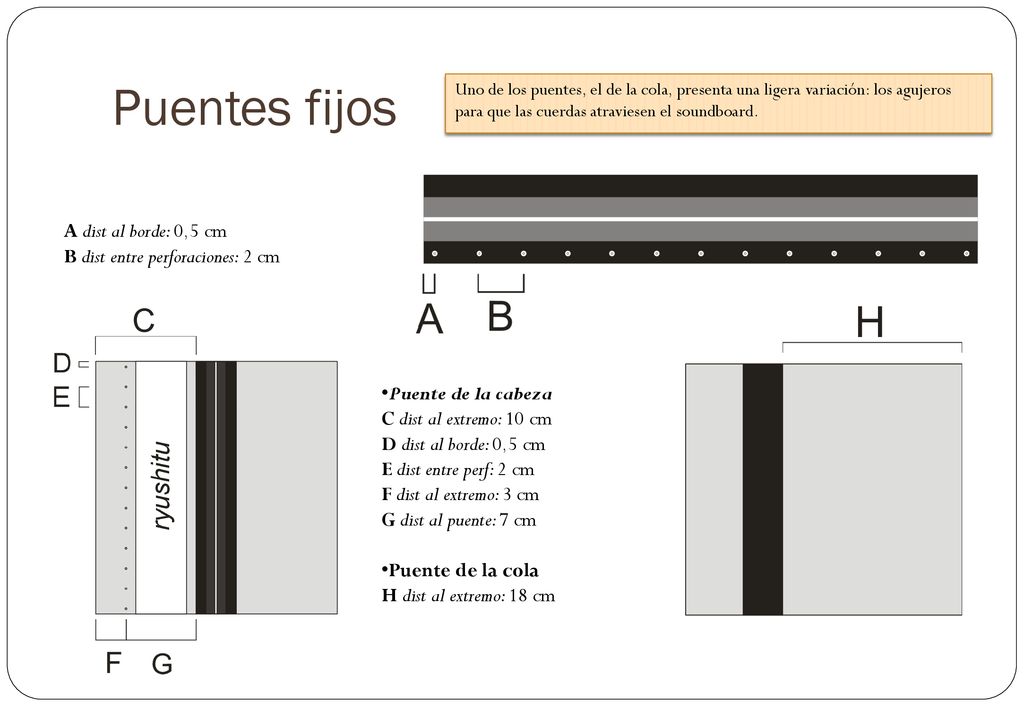

7 Puentes fijos A dist al borde: 0,5 cm B dist entre perforaciones: 2 cm
Uno de los puentes, el de la cola, presenta una ligera variación: los agujeros para que las cuerdas atraviesen el soundboard. A dist al borde: 0,5 cm B dist entre perforaciones: 2 cm Puente de la cabeza C dist al extremo: 10 cm D dist al borde: 0,5 cm E dist entre perf: 2 cm F dist al extremo: 3 cm G dist al puente: 7 cm Puente de la cola H dist al extremo: 18 cm

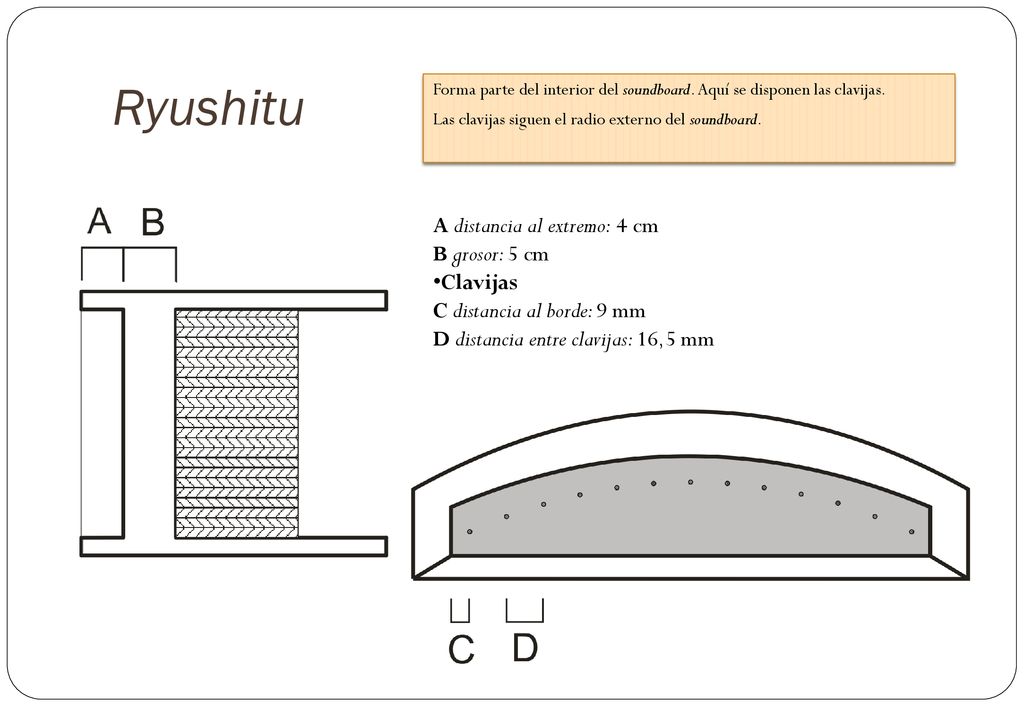

8 Ryushitu A distancia al extremo: 4 cm B grosor: 5 cm Clavijas
Forma parte del interior del soundboard. Aquí se disponen las clavijas. Las clavijas siguen el radio externo del soundboard. A distancia al extremo: 4 cm B grosor: 5 cm Clavijas C distancia al borde: 9 mm D distancia entre clavijas: 16,5 mm
