LECTURA DE MAPAS TOPOGRÁFICOS

Presentación del tema: "LECTURA DE MAPAS TOPOGRÁFICOS"— Transcripción de la presentación:

1 LECTURA DE MAPAS TOPOGRÁFICOS

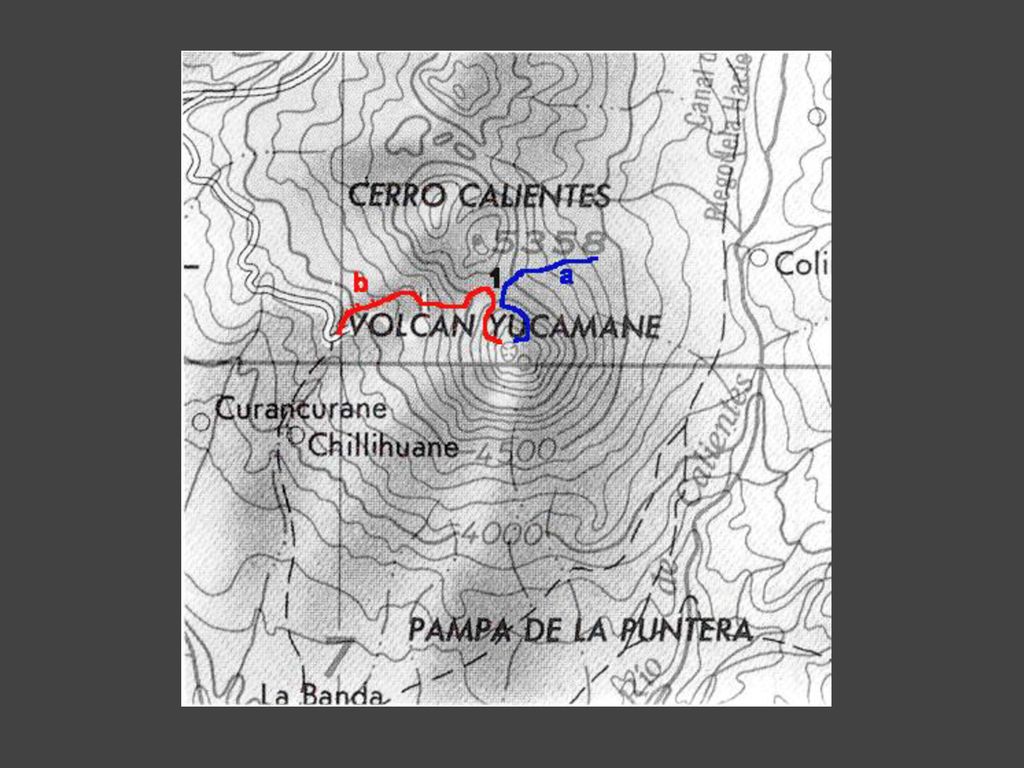

2

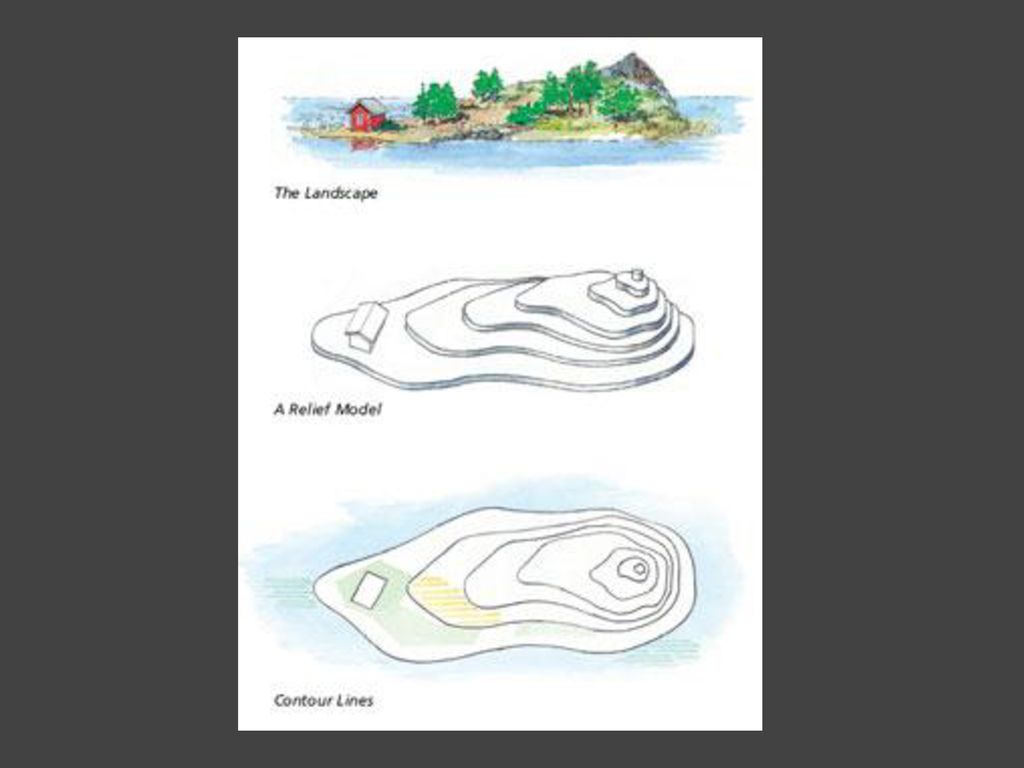

3 MAPA TOPOGRÁFICO Es una representación gráfica y a escala del relieve de una región geográfica sobre un plano. Para representar la altitud se utilizan cotas y curvas de nivel. Representación bidimensional de un terreno tridimensional.

4

5

6 ELEMENTOS DEL MAPA TOPOGRÁFICO
Nombre del mapa Orientación del mapa Escala Leyenda Cota Curvas de nivel

7 Nombre del mapa Nombre de la población con mayor número de habitantes.
Margen superior derecho

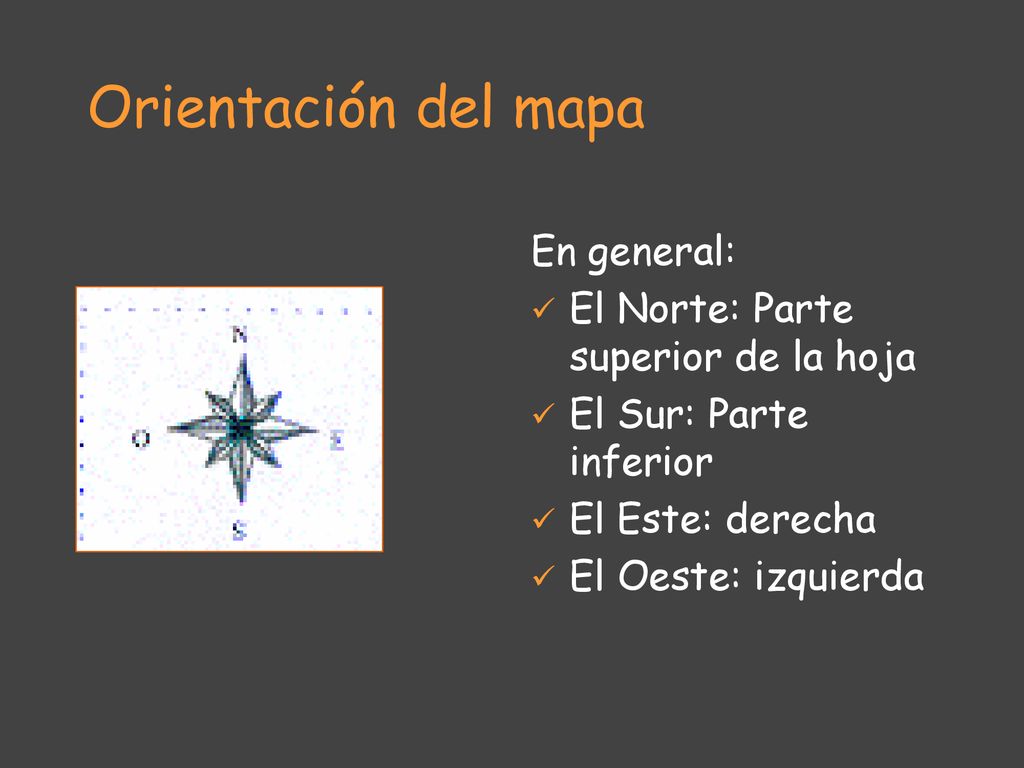

8 Orientación del mapa En general: El Norte: Parte superior de la hoja
El Sur: Parte inferior El Este: derecha El Oeste: izquierda

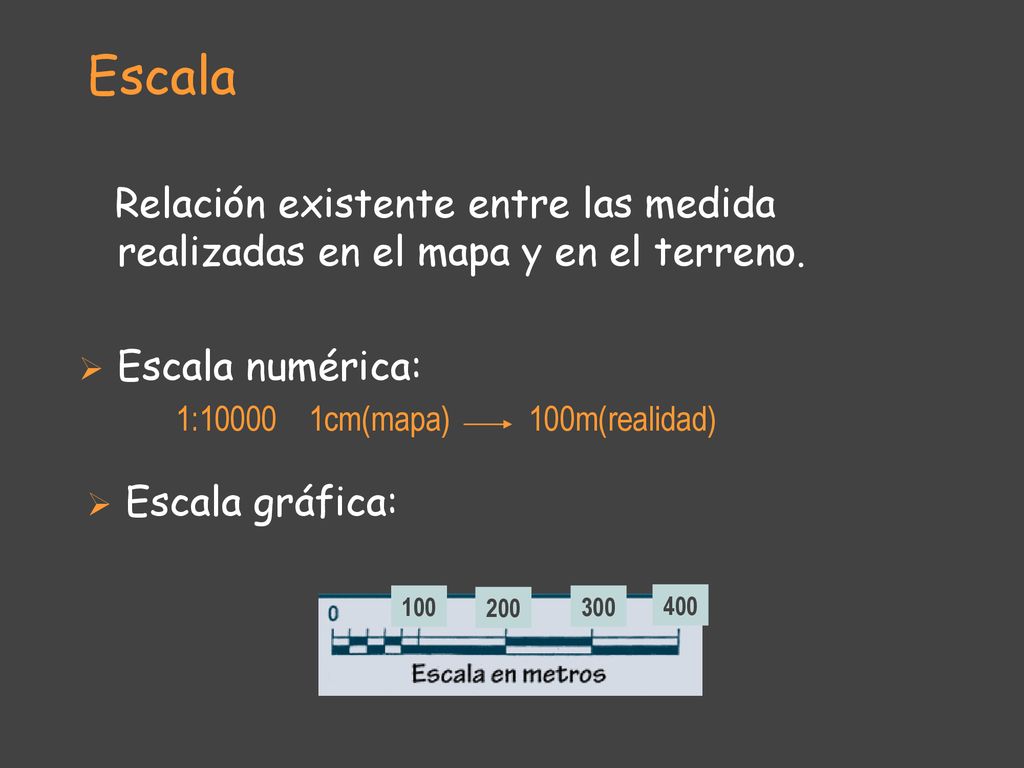

9 Escala Relación existente entre las medida realizadas en el mapa y en el terreno. Escala numérica: 1: cm(mapa) m(realidad) Escala gráfica: 100 200 300 400

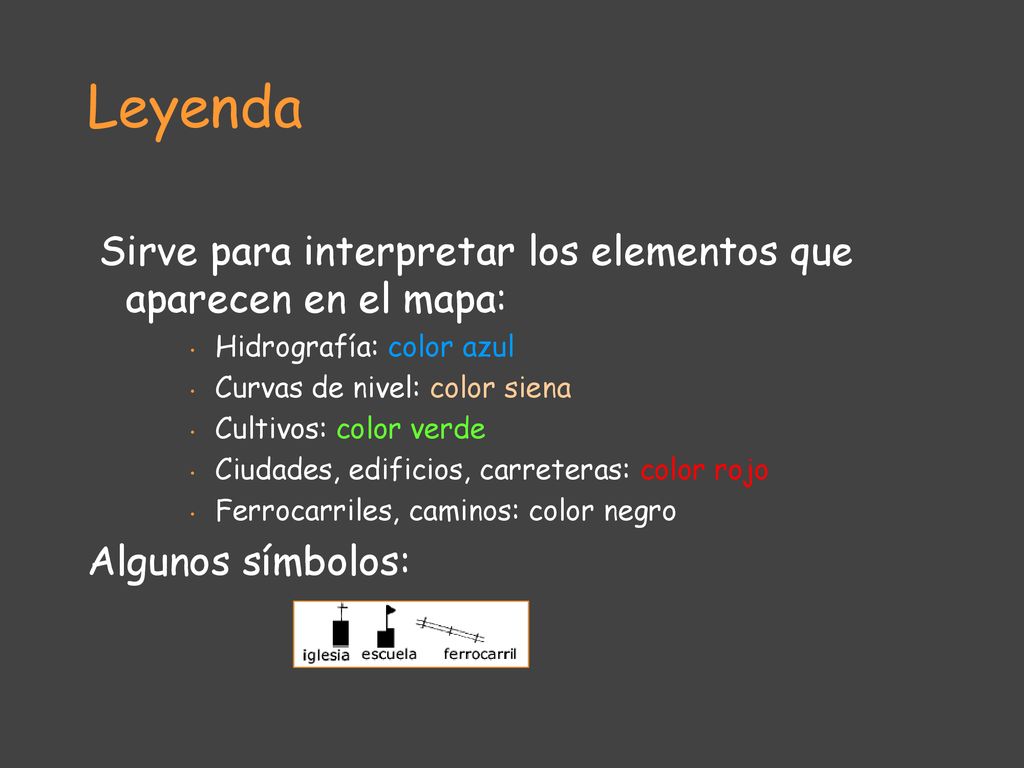

10 Leyenda Sirve para interpretar los elementos que aparecen en el mapa:
Hidrografía: color azul Curvas de nivel: color siena Cultivos: color verde Ciudades, edificios, carreteras: color rojo Ferrocarriles, caminos: color negro Algunos símbolos:

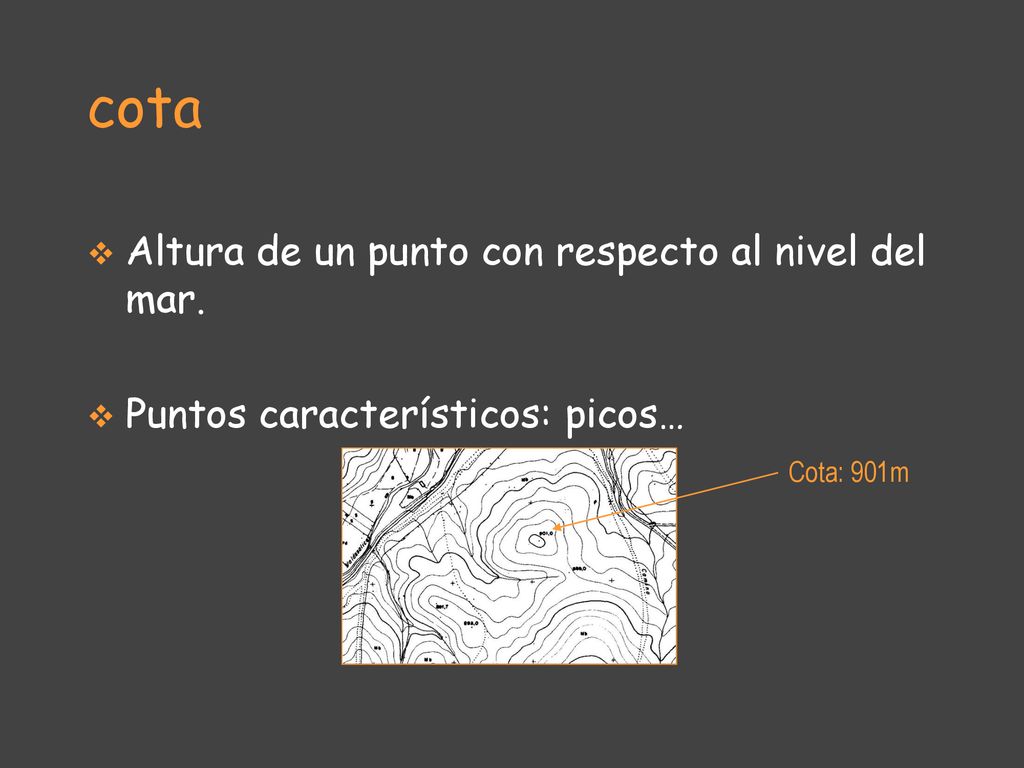

11 cota Altura de un punto con respecto al nivel del mar.
Puntos característicos: picos… Cota: 901m

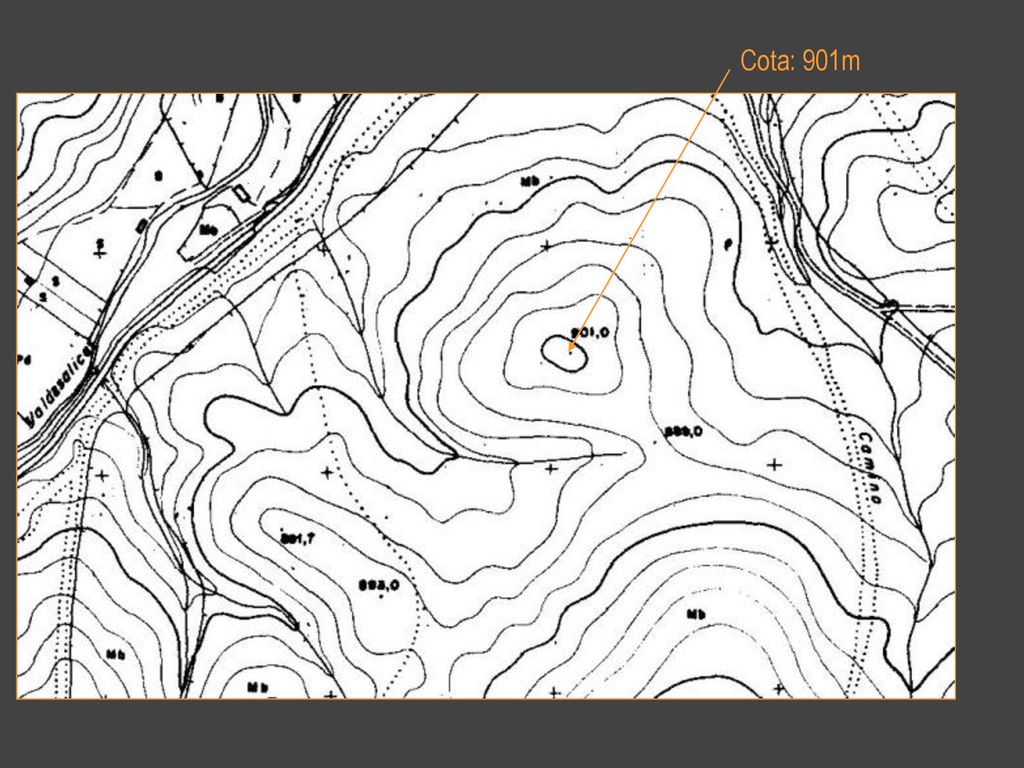

12 Cota: 901m

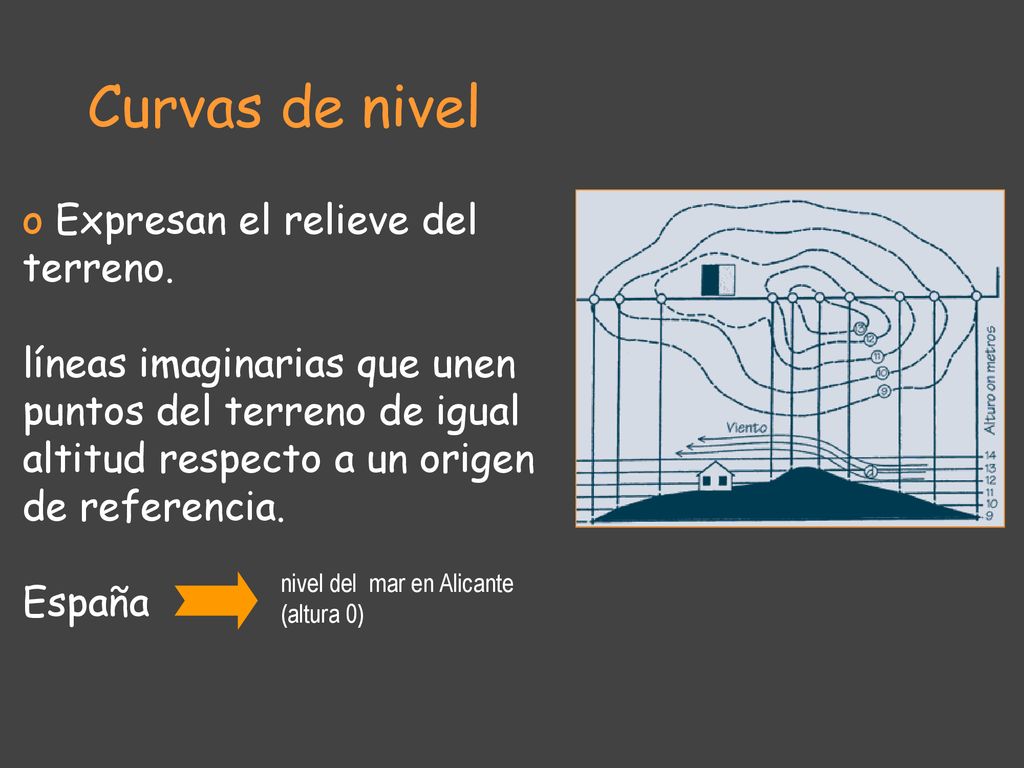

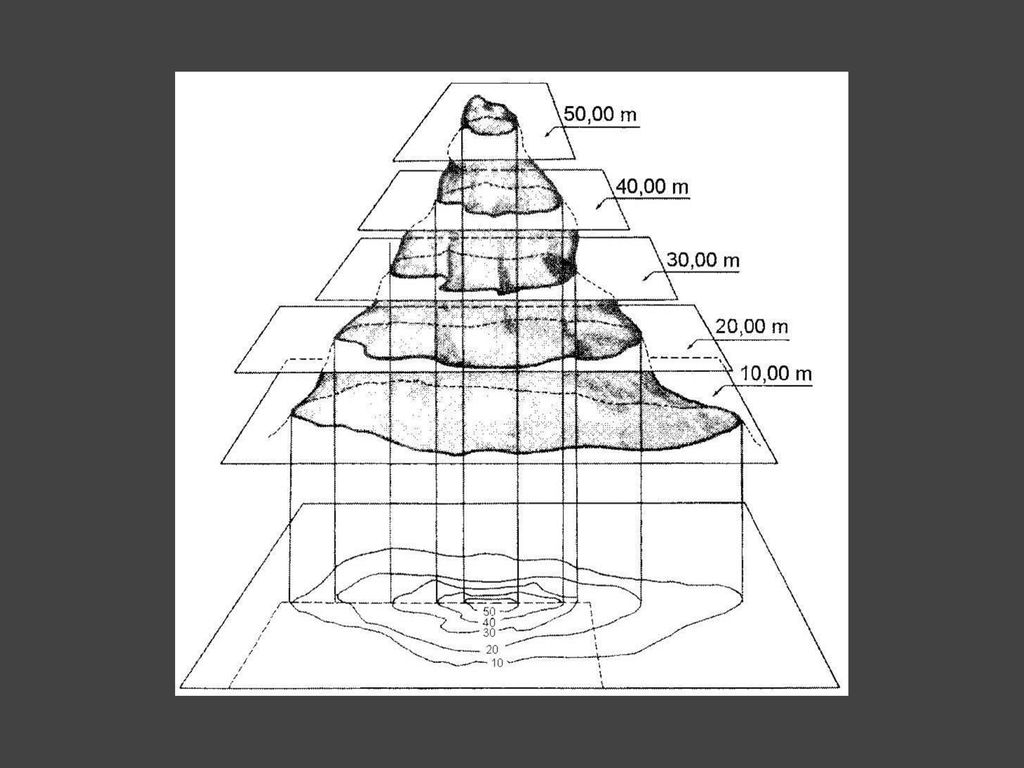

13 Curvas de nivel Expresan el relieve del terreno. líneas imaginarias que unen puntos del terreno de igual altitud respecto a un origen de referencia. España nivel del mar en Alicante (altura 0)

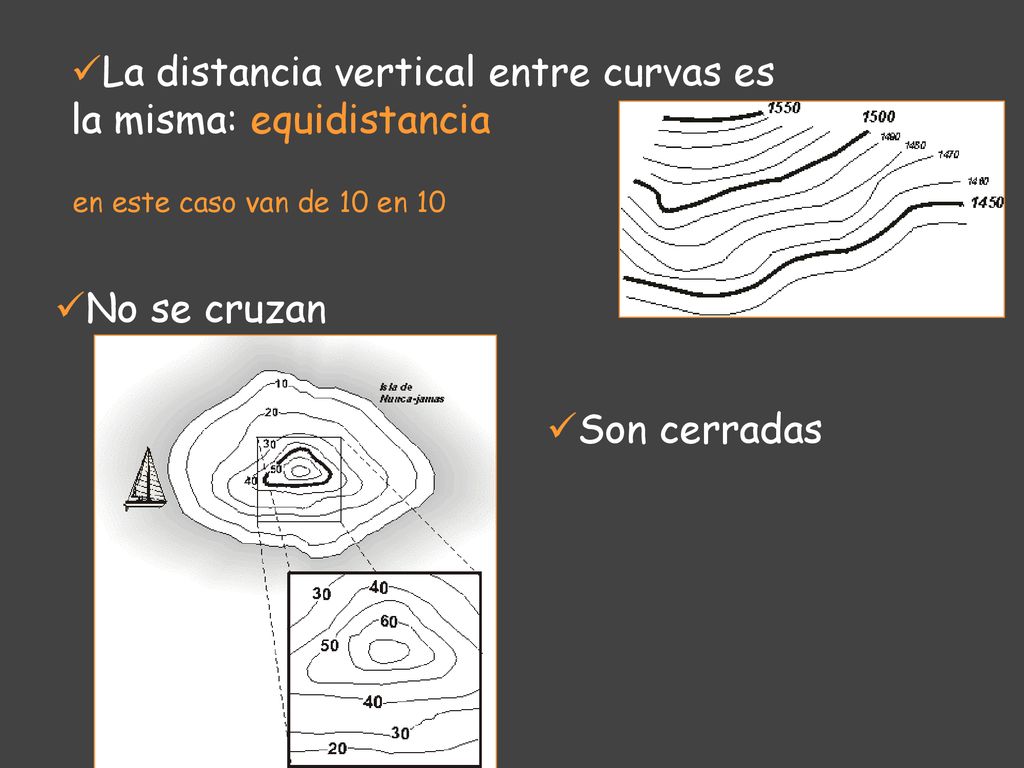

14 La distancia vertical entre curvas es la misma: equidistancia
en este caso van de 10 en 10 No se cruzan Son cerradas

15 Curvas maestras Grosor mayor Cada 5 curvas Facilitan lectura

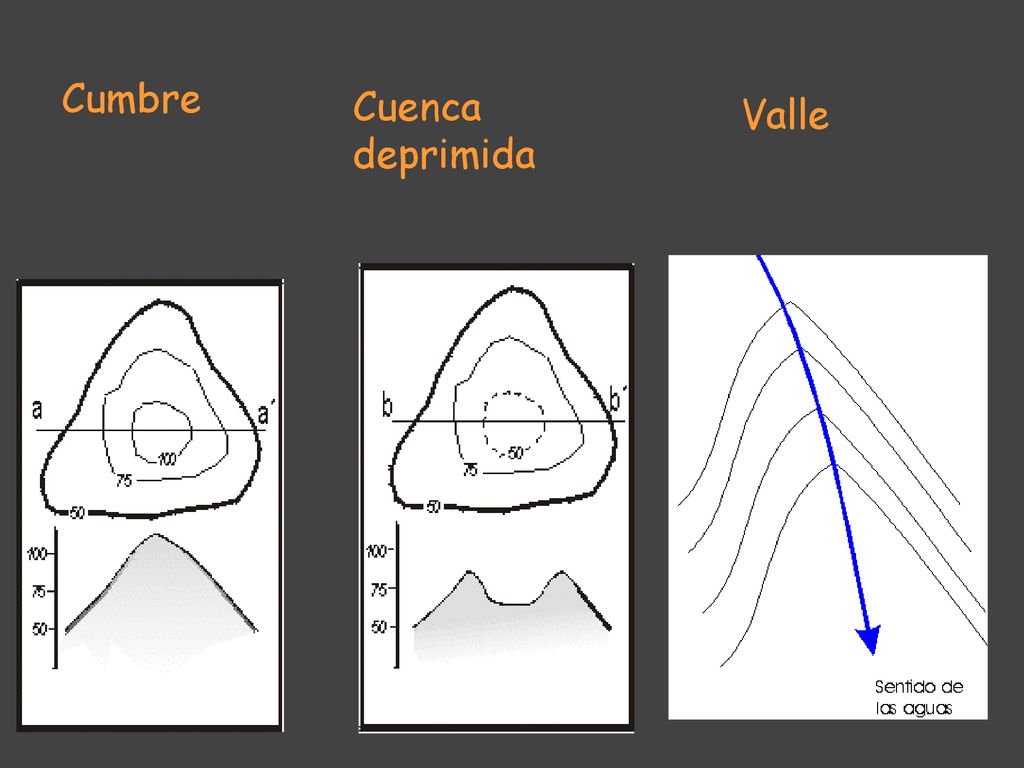

16 Cumbre Cuenca deprimida Valle

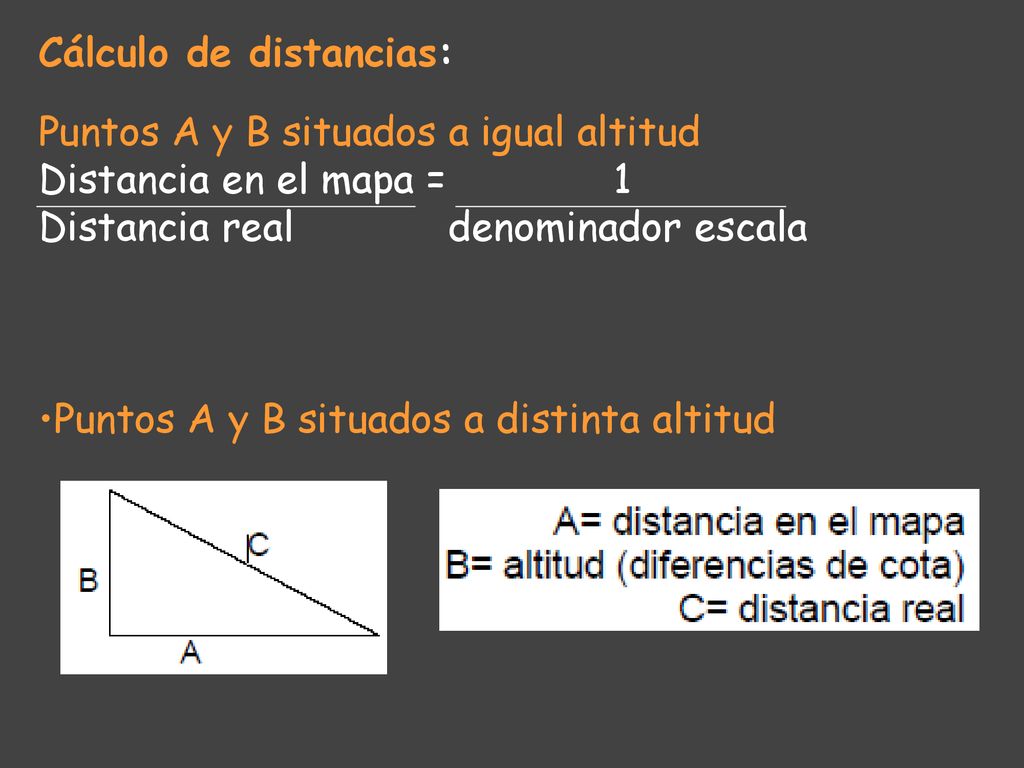

17 Cálculo de distancias: A y B situados a igual al
Puntos A y B situados a igual altitud Distancia en el mapa = Distancia real denominador escala Puntos A y B situados a distinta altitud

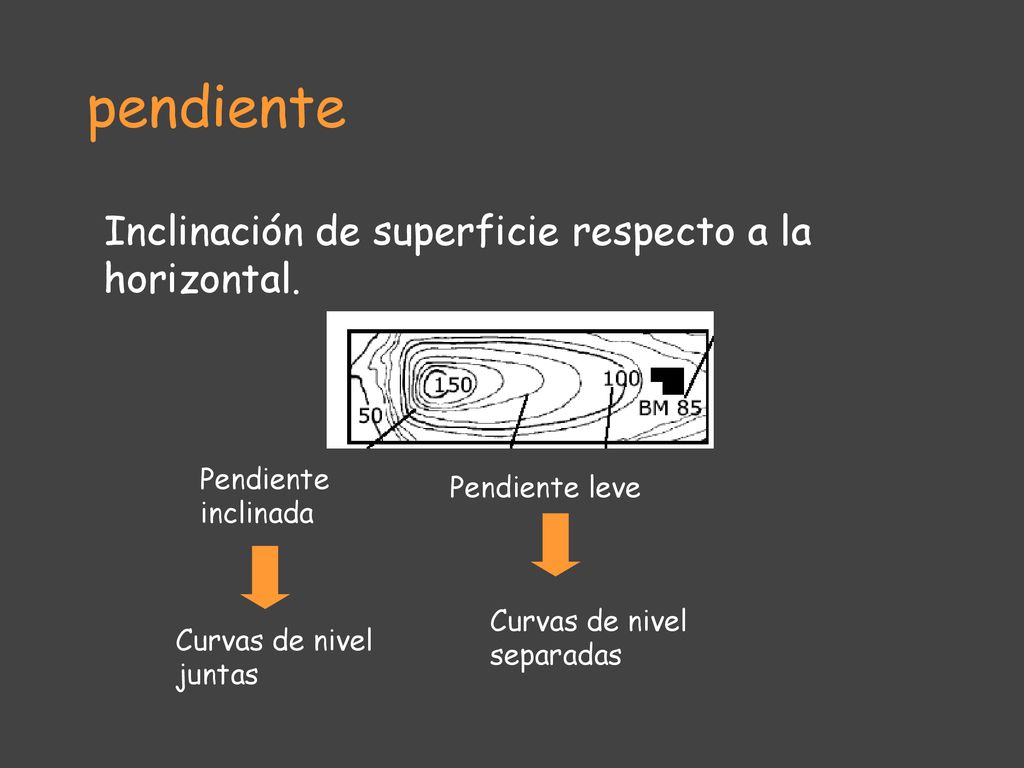

18 pendiente Inclinación de superficie respecto a la horizontal.
Pendiente inclinada Pendiente leve Curvas de nivel separadas Curvas de nivel juntas

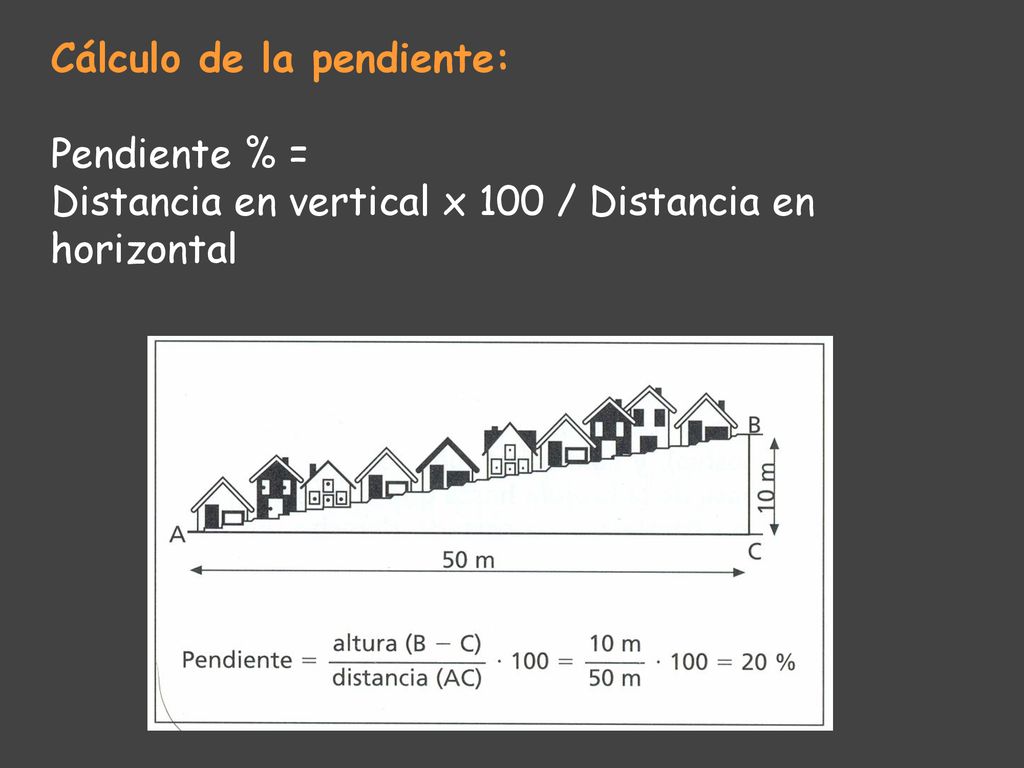

19 Cálculo de la pendiente:
Distancia en vertical x 100 / Distancia en horizontal

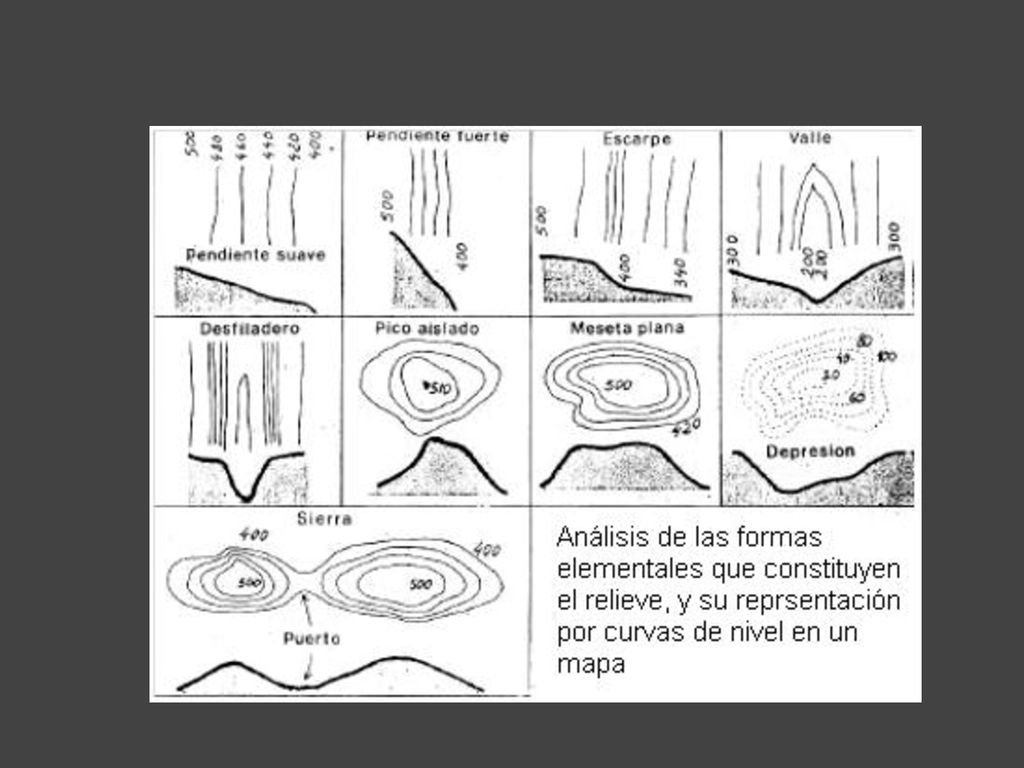

20

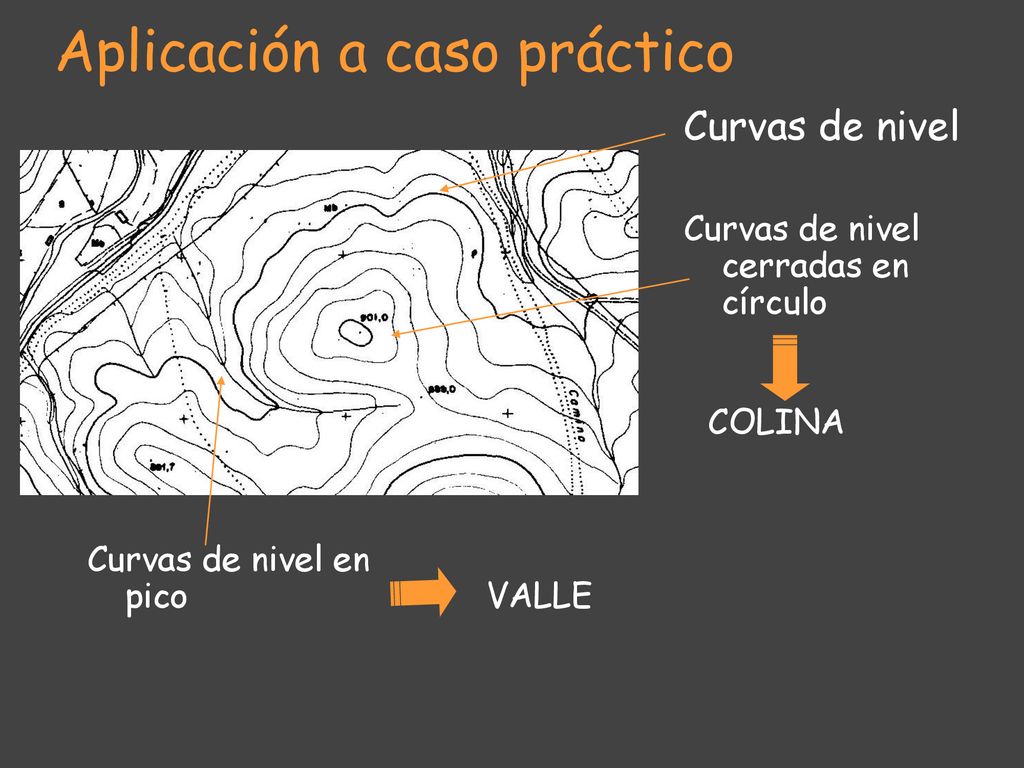

21 Aplicación a caso práctico
Curvas de nivel Curvas de nivel cerradas en círculo COLINA Curvas de nivel en pico VALLE

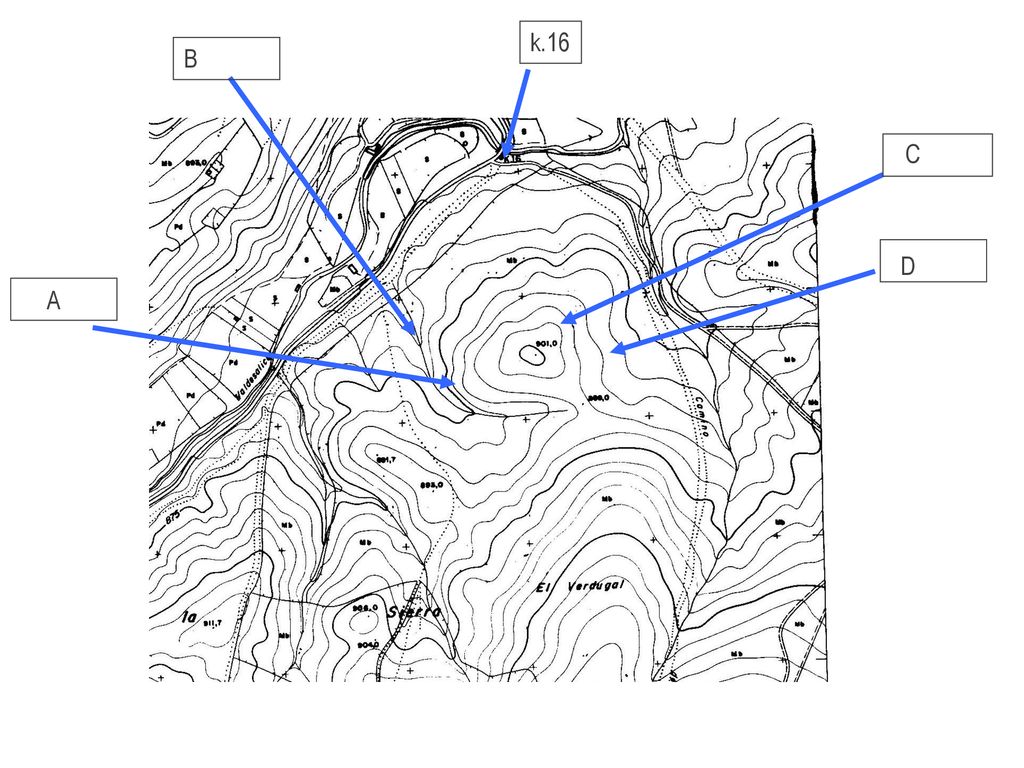

22 k.16 B C D A

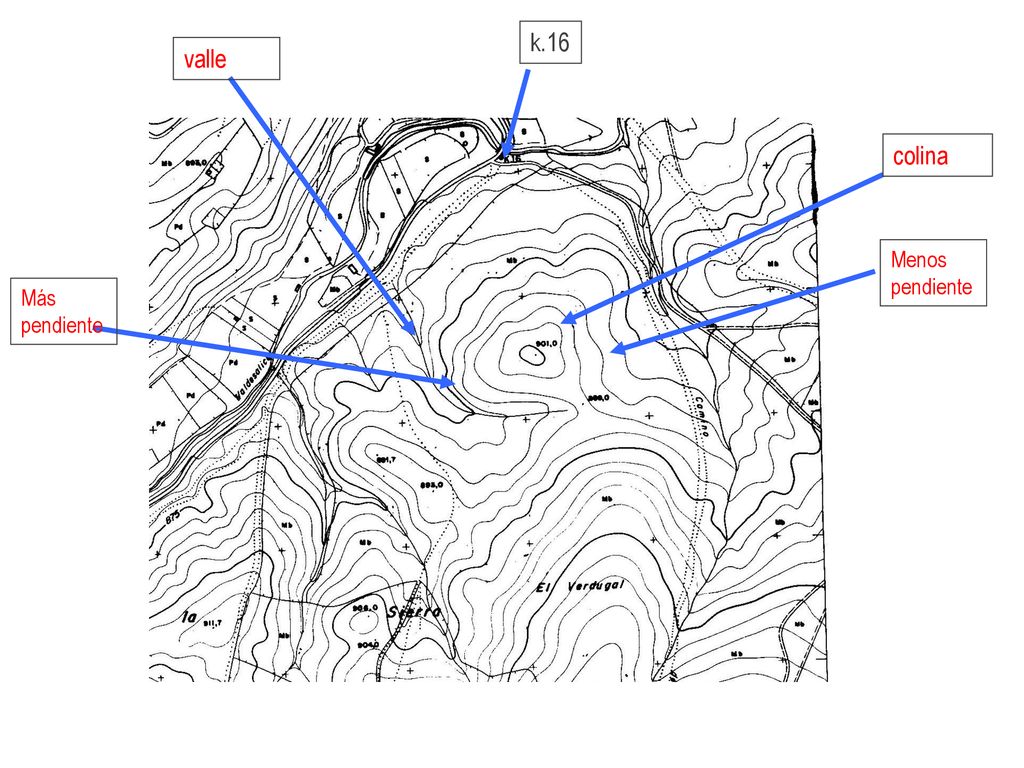

23 k.16 valle colina Menos pendiente Más pendiente

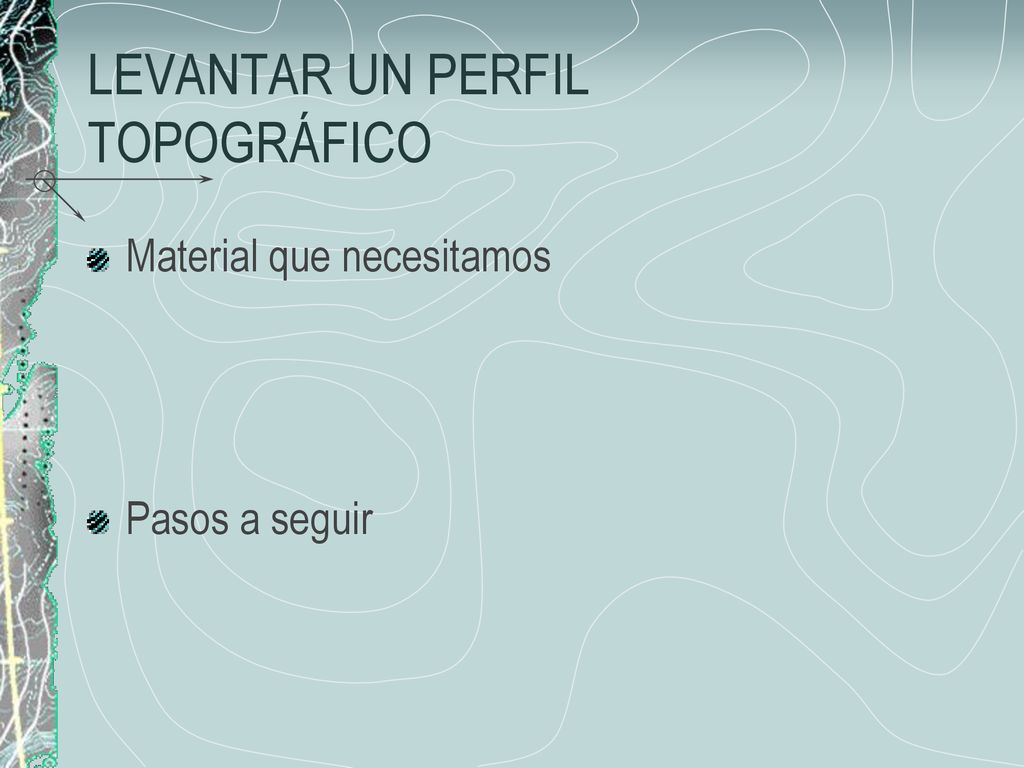

24 LEVANTAR UN PERFIL TOPOGRÁFICO
Material que necesitamos Pasos a seguir

25 1. Material que necesitamos

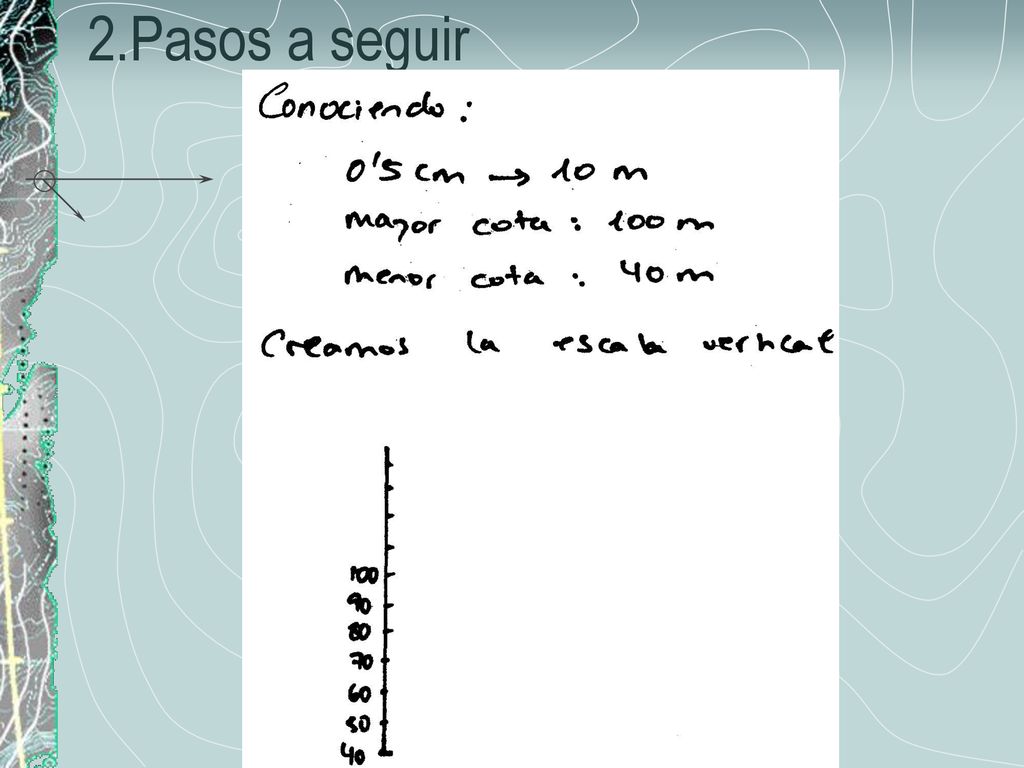

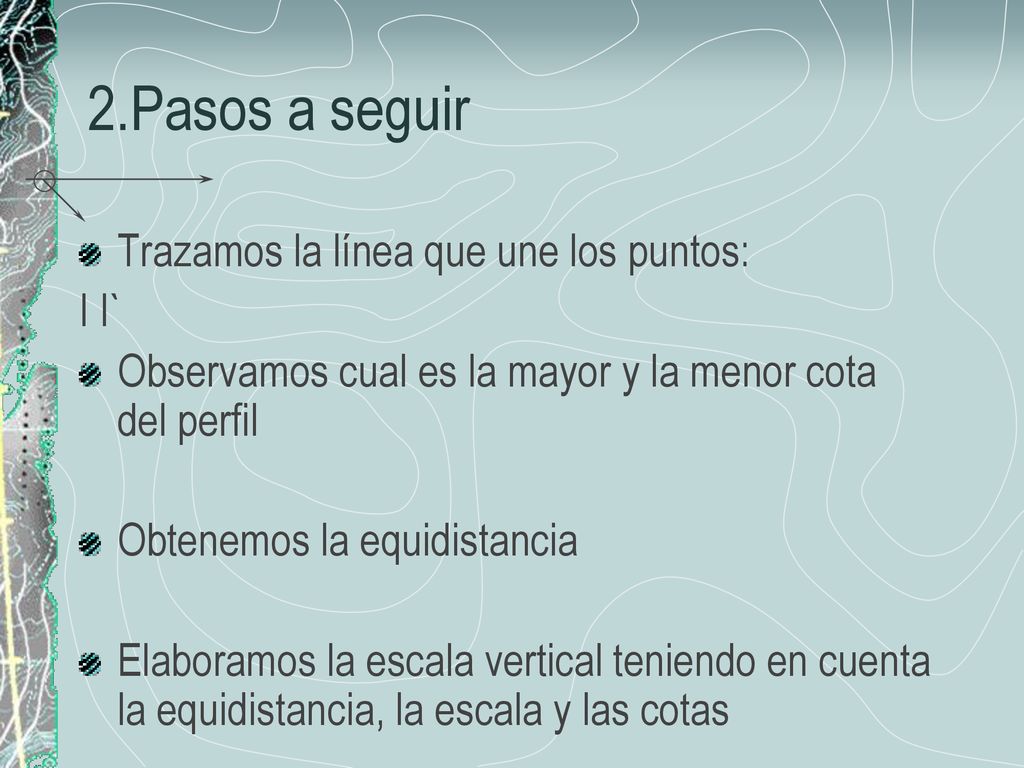

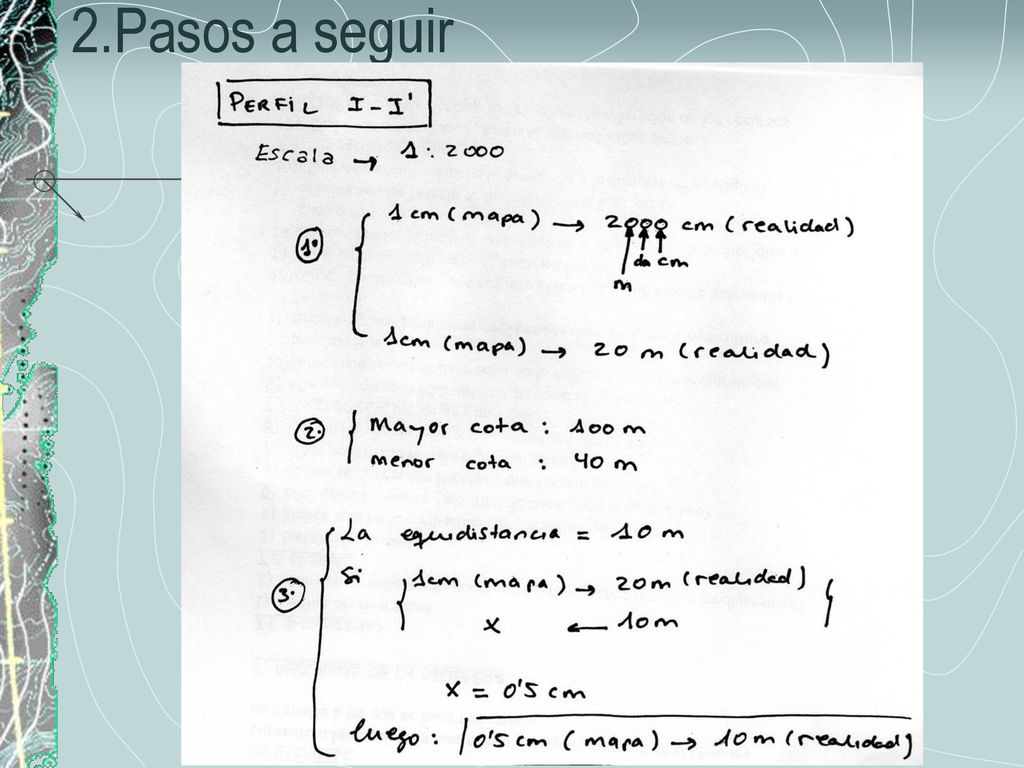

26 2.Pasos a seguir Trazamos la línea que une los puntos: I I`
Observamos cual es la mayor y la menor cota del perfil Obtenemos la equidistancia Elaboramos la escala vertical teniendo en cuenta la equidistancia, la escala y las cotas

27 2.Pasos a seguir

28 2.Pasos a seguir

29

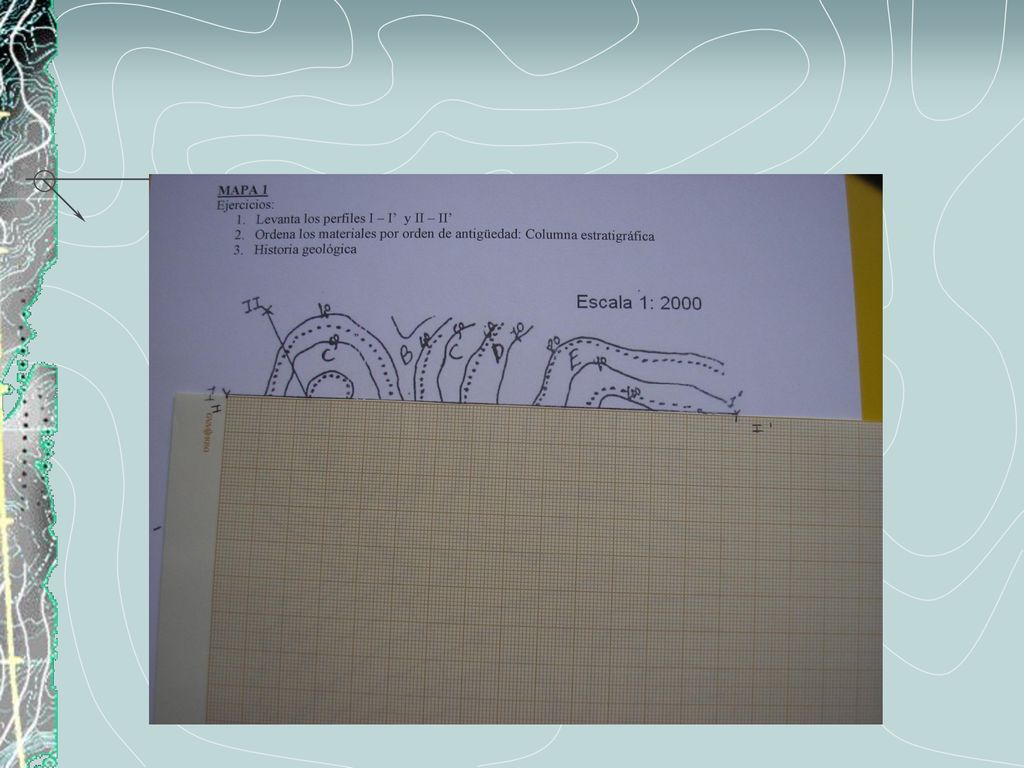

30

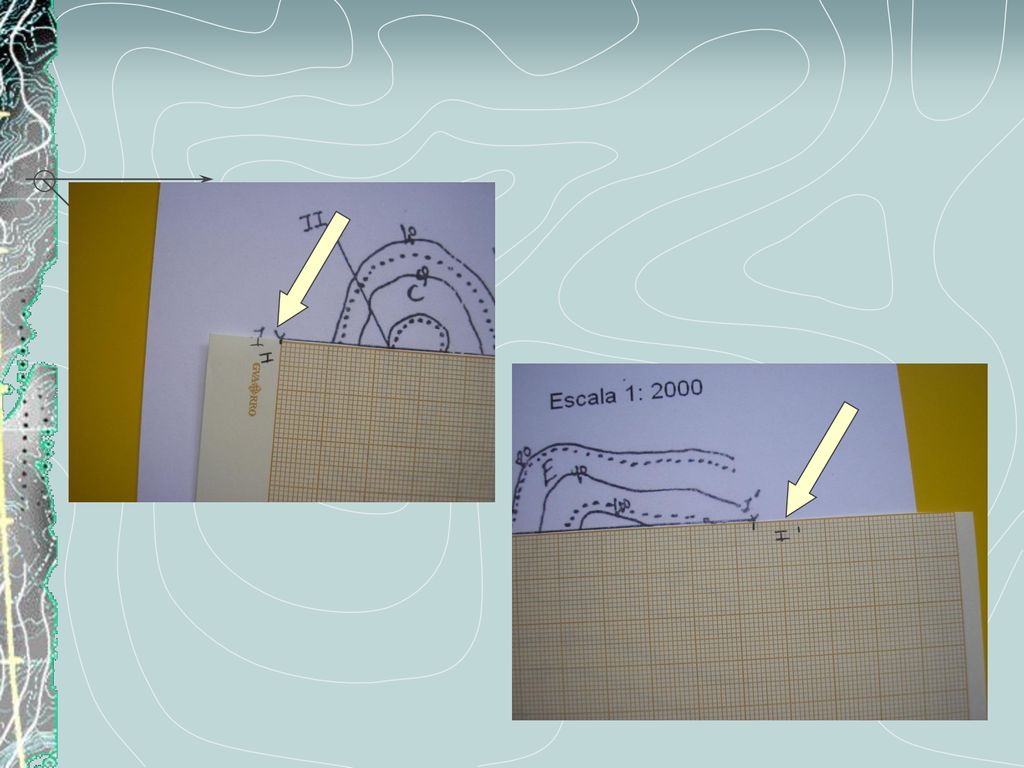

31

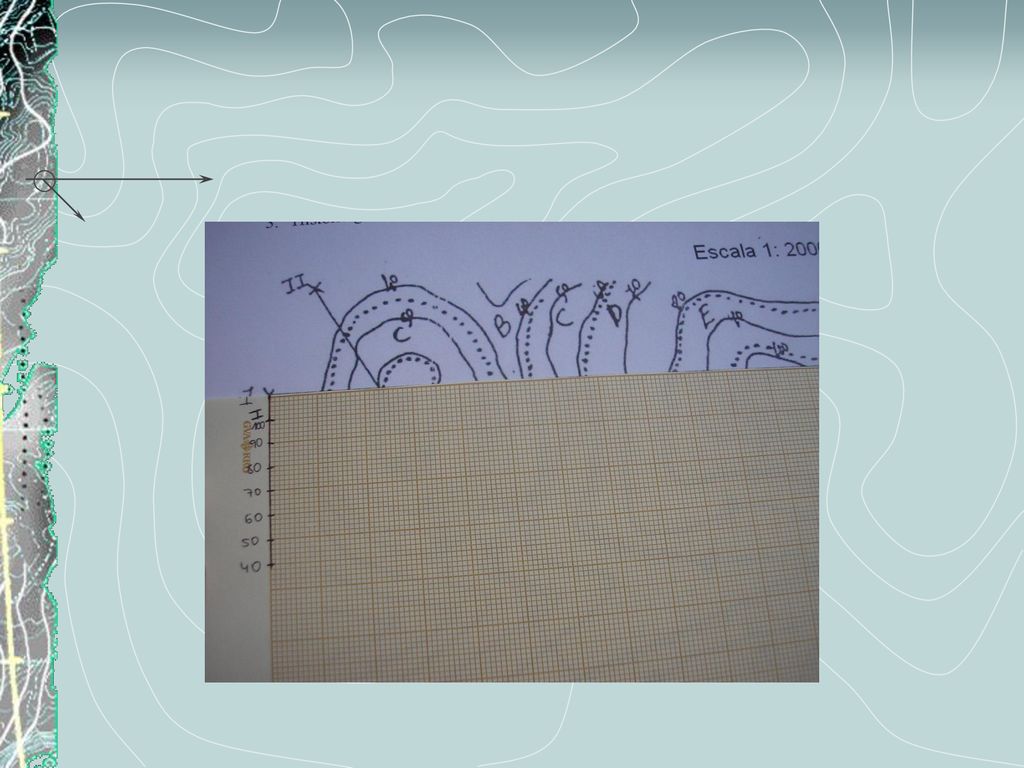

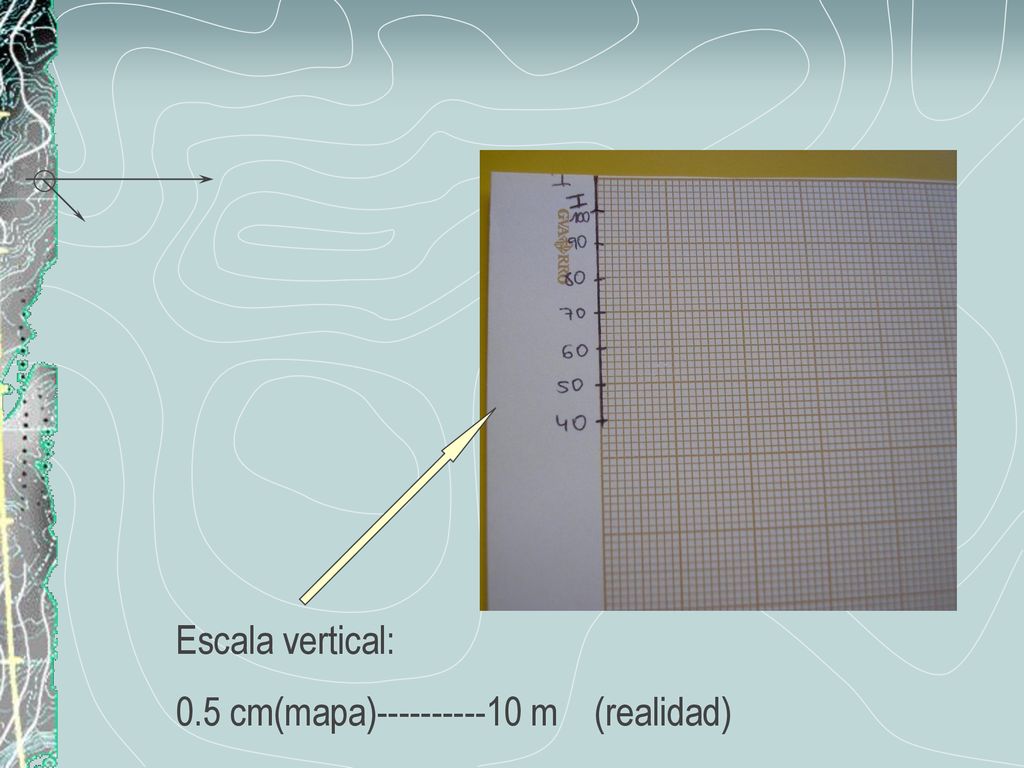

32 Escala vertical: 0.5 cm(mapa) m (realidad)

33

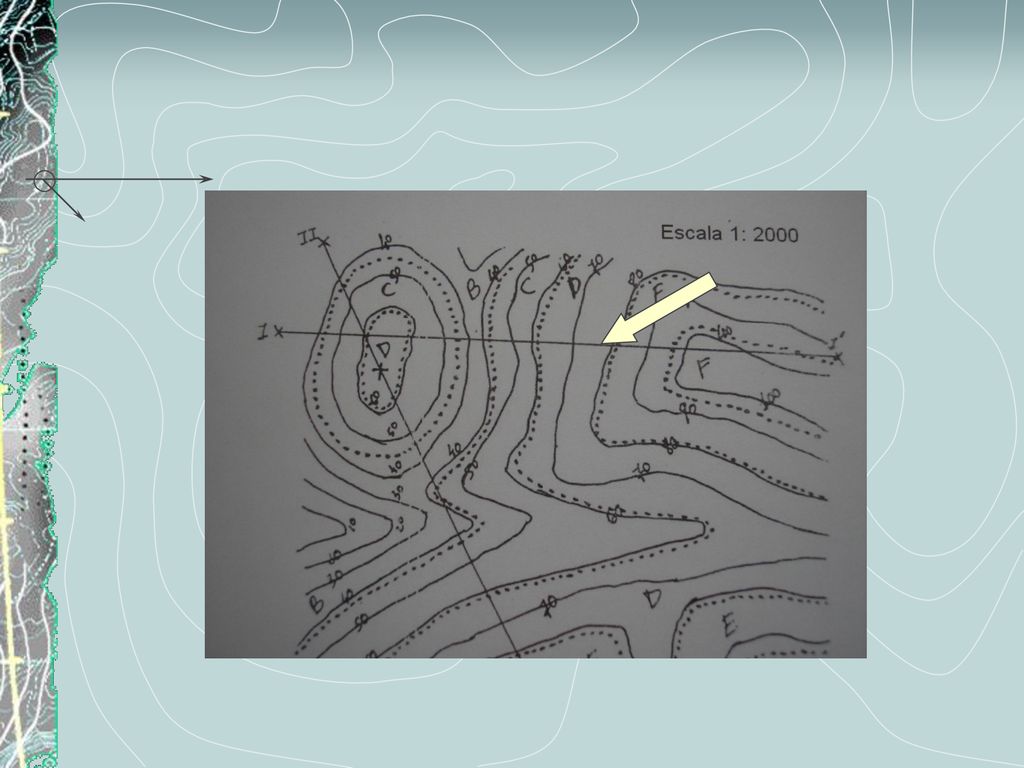

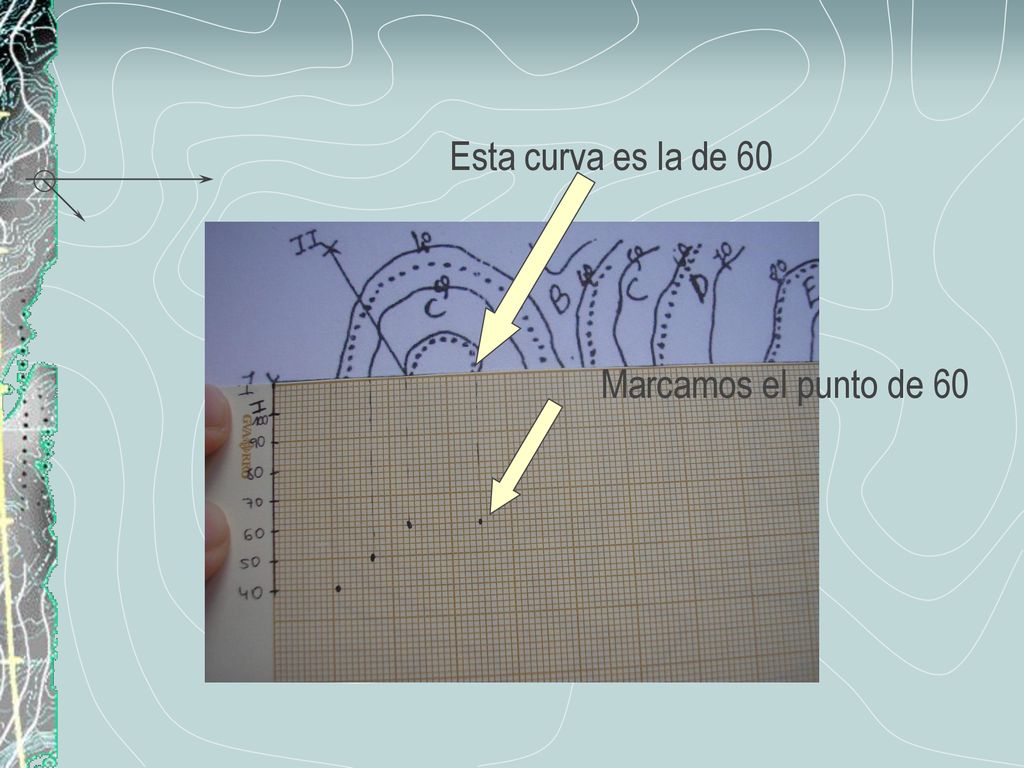

34 Esta curva es la de 60 Marcamos el punto de 60

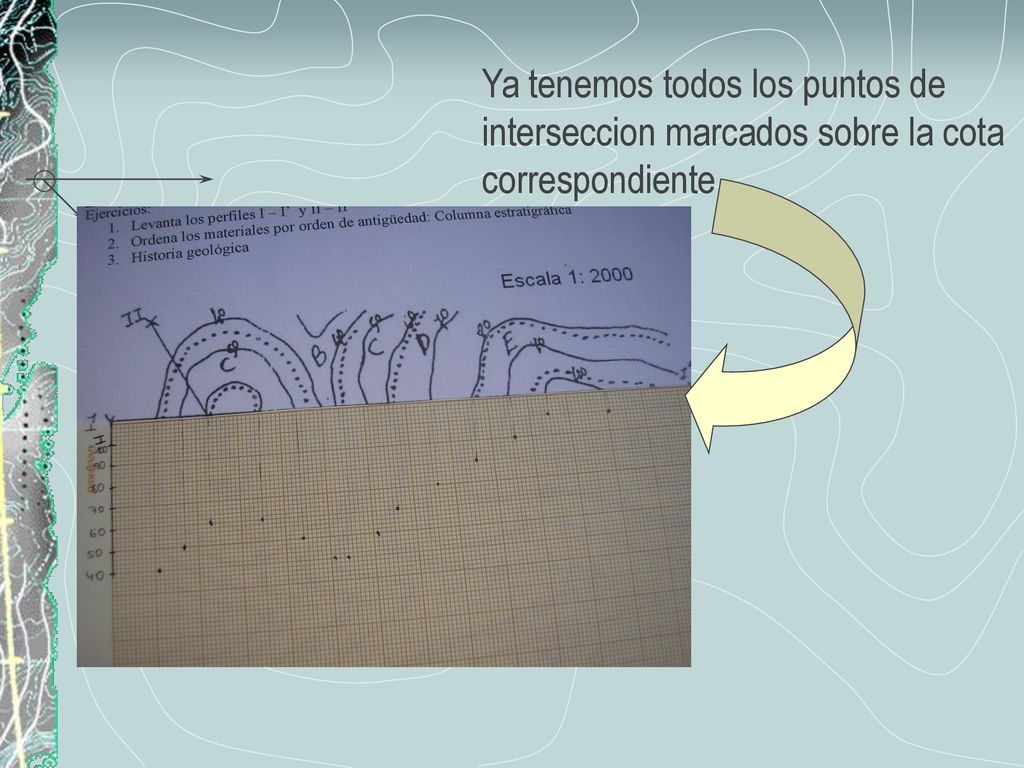

35 Ya tenemos todos los puntos de interseccion marcados sobre la cota correspondiente

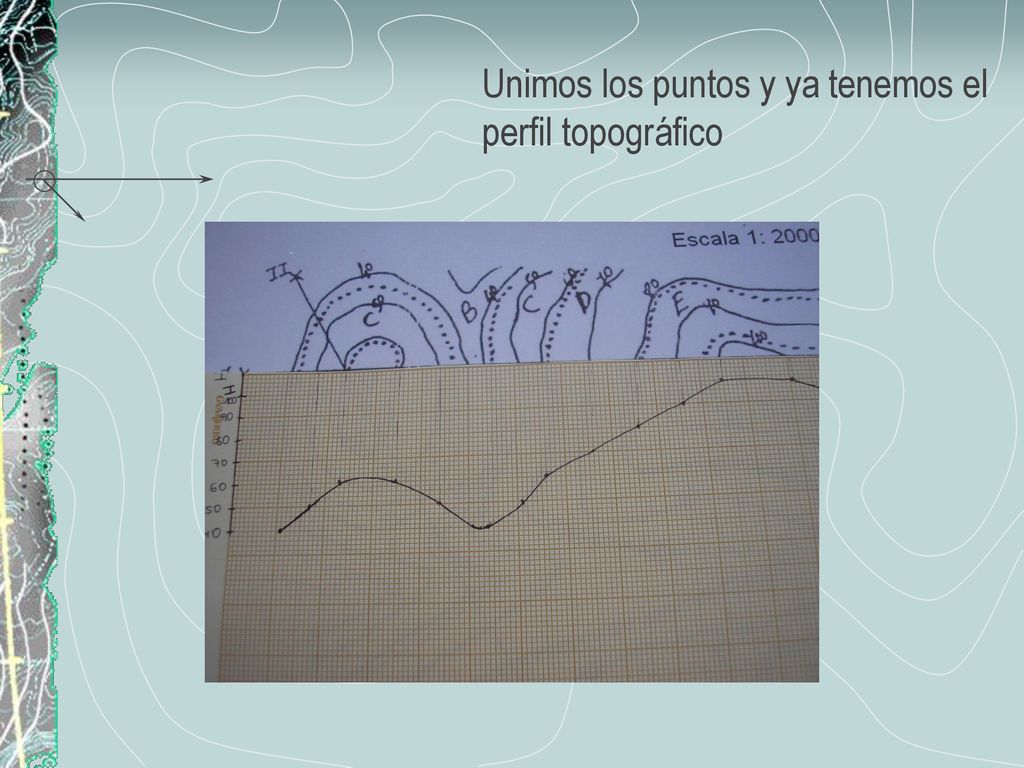

36 Unimos los puntos y ya tenemos el perfil topográfico

37 RECAPITULACIÓN: Un mapa topográfico ayuda: Situarnos en un lugar
Conocer la forma del terreno (cumbre, cuenca deprimida, valle...)
